Описание процедуры замены цепи грм на ваз 2106 (2107) как с карбюраторным так и с инжекторным двигателем

Замена натяжителя цепи

Для замены натяжителя цепи необходимо наличие набора гаечных ключей. Порядок замены:

1. Отворачиваем 2 крепежа натяжителя цепи «шестерки» к блоку силовой установки и демонтируем устройство. Между фланцем крепежа изделия и блоком мотора вставлена прокладка из паронита. Это очень мягкий маслостойкий материал, при демонтаже требуется аккуратно его снять без деформации.
2. Установив демонтируемое изделие в слесарных тисках, нужно приложить некоторые усилия для откручивания гайку в форме колпачка. Техническое состояние зажима цангового вида, который находится в снятом колпачке. При неработающей лапке этого зажима необходимо поставить новую гайку или поменять все устройство.
3. Перед монтажом изделия необходимо его подготовить к установке. С этой целью требуется установить плунжер в корпус изделия в утопленной позиции и, придерживая, подтянуть крепеж в виде колпачка.

После монтажа натяжителя цепи на ГБЦ необходимо провести «разрядку» изделия, для чего требуется повернуть коленчатый вал силовой установки по стрелке часов. Этим действием произойдет натяжка цепной передачи, после чего требуется сначала отвинтить, а затем закрутить гайку-колпачок.

Процесс замены цепи

Порядок производства работ:

1. Демонтируем с верхней плоскости карбюратора корпусную часть фильтра очистки поступающих воздушных масс, для чего отвинчиваем 3 гаечки с крышки корпуса и 4 крепежа в основании корпуса. При демонтаже изделия требуется не уронить крепеж или ключи в карбюраторную камеру, иначе возникнут проблемы, вплоть до снятия коллектора впускного типа.
2. Отстегиваем от защелок крышку прерывателя-распределителя и отсоединяем топливный трубопровод.

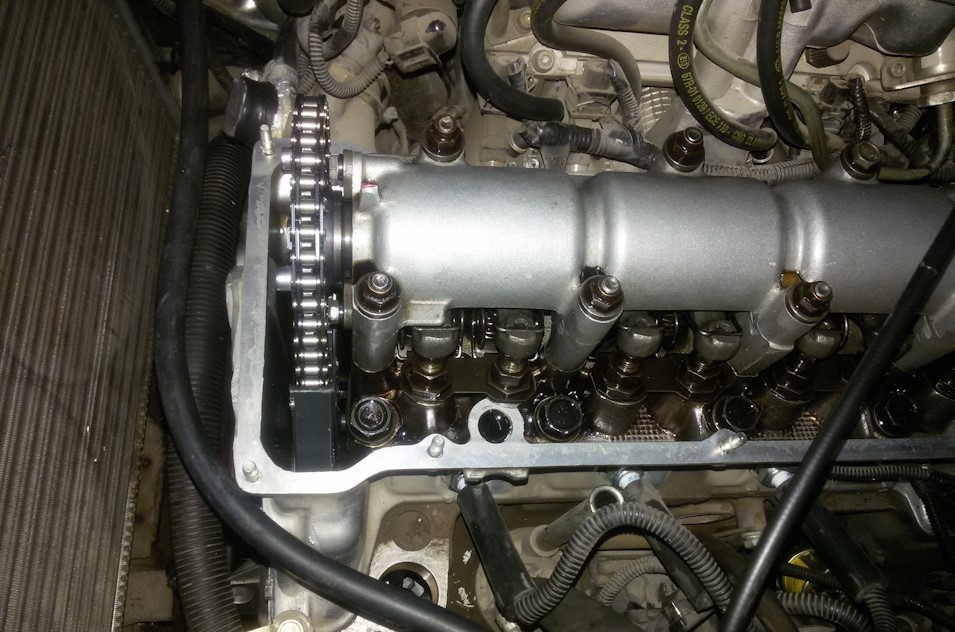

3. Отвинчиваем крепеж надклапанного кожуха и аккуратно собираем с гнезд крепления шайбы с пластинчатыми элементами.
4. Демонтируем тросик с приводом заслонки дросселя.
5. Поднимаем освобожденный от креплений надклапанный кожух совместно с прокладкой из маслостойкой резины, которую требуется заменить по причине утраты герметичности и снимаем его.
6. Демонтируем защиту картера мотора и после откручивания сливной пробки с радиатора сливаем тосол в заранее подставленный резервуар.
7. Немного откручиваем натяжной верхний крепеж генераторной машины.
8. Ослабляем крепление донного патрубка водяного насоса и демонтируем его.
9. Обесточиваем вентилятор и датчик режима температур на корпусе радиатора.
10. Демонтируем элементы системы охлаждения (радиатор, патрубки и термостат).
11. Демонтируем генераторную ременную передачу.
12. С помощью спецключа для коленвала проворачиваем вал до совмещения рисок на кожухе и шкиве, а также на звездчатой шестерне и корпусе (постели) распределительного вала ГРМ.
13. Отвинчиваем крепеж шкива коленчатого вала гаечным ключом на «36».
14. Стопорим вращательное движение шкива спецключом или подручными средствами, после чего отвинчиваем и демонтируем эту деталь.
15. Освобождаем крышку привода распредвала от крепежей и демонтируем ее.
16. Отвинчиваем крепеж системы натяжения, по необходимости проводим замену натяжителя цепи ВАЗ 2106 с предварительным снятием. В связи с более распространенной установкой в системе ГРМ натяжителя автоматического принципа действия мы рассматриваем именно этот вариант.

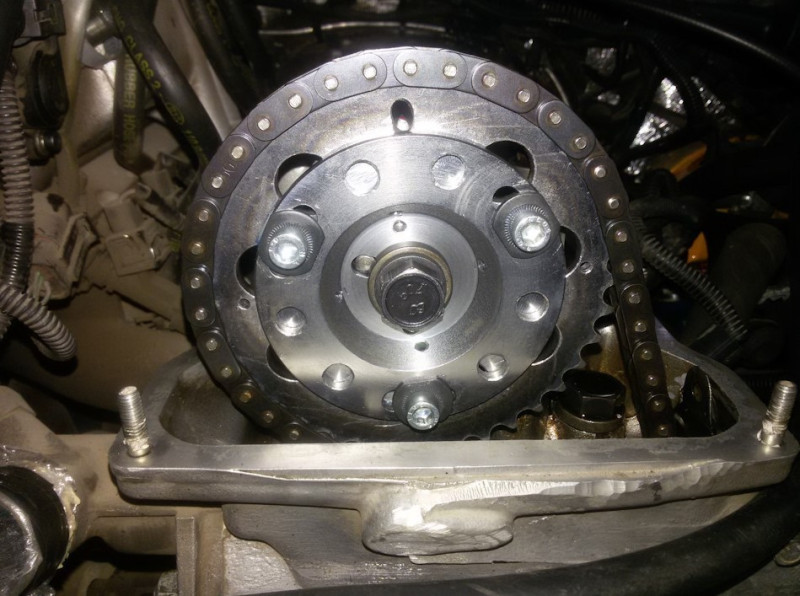

17. Отвинчиваем крепеж звездчатой шестерни распределительного вала и демонтируем ее. Рекомендуем маркером пометить позицию для отцентровки или сохранить эту информацию в памяти.
18. Демонтируем предохранительное устройство натяжителя, собственно натяжитель, крепеж звездчатой шестеренки привода дополнительных механизмов и «звездочку».

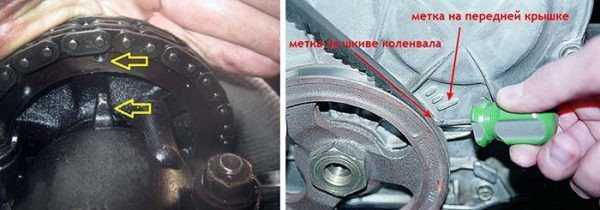

19. Осуществляем проверку совпадения рисок, при этом метка на коленчатом вале должна быть совмещена с приливом на блоке цилиндров.

Я Вконтакте — Я на drive2.ru — .

Установка и замена цепи ГРМ ВАЗ 2106 проводится в следующем режиме:

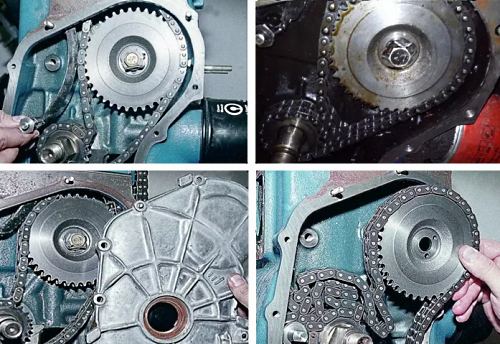

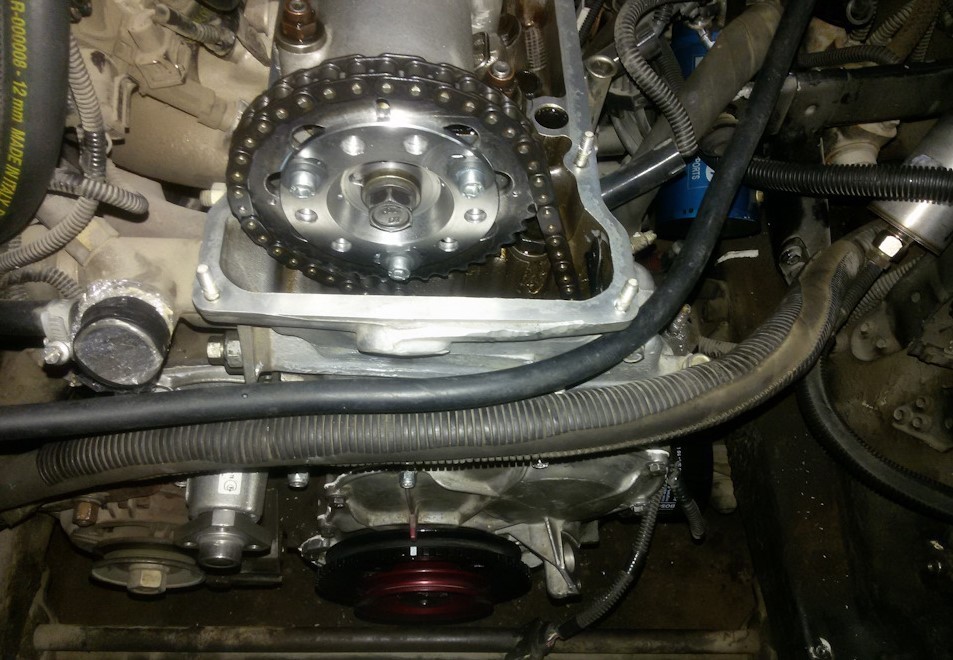

1. Проводим по необходимости замену звездчатых шестерней, устанавливаем их, а также дополнительное оснащение и распредвал. Обновленную цепь привода ГРМ обрабатываем смазкой и проводим монтаж. Цепь необходимо закрепить, чтобы она не провалилась внутрь блока.

2. Установка звездчатой шестерни проводится так, что должны все метки быть совмещены. Для контроля: необходимо провернуть распределительный вал против хода часов и восстановить положением вращением коленчатого вала. При этих действиях цепь получает необходимую натяжку и появляется возможность провести коррекцию меток. В случае несовпадения рисок необходимо переставить цепь на одну ячейку и проверить корректность установки.

3. Устанавливаем цепной натяжитель с последующей активацией его функционала. Затягиваем все крепежи с установкой контровочных гаек. Путем вращения коленчатого вал на два круговых оборота проверяем совместимость рисок.

4. Наносим на резиновую прокладку кожуха распредвала слой герметика и устанавливаем ее.

5. Устанавливаем шкив, проводим проверку совмещения рисок и закручиваем.

6. Отвинтив крепеж привода прерывателя-распределителя, поворачиваем бегунок направлением на 4 цилиндр.

Проводим установку навесного оборудования автомобиля, а в интернете можно посмотреть ролик «замена цепи ваз 2106» в хорошем качестве. Необходимую замену успокоителя цепи можно провести при разобранной системе газораспределения. На этом замена цепи двигателя ВАЗ 2106 считается завершенной.

Post Views:
1 560

Признаки критического износа детали

В процессе эксплуатации автомобиля цепной привод медленно растягивается. Деформации металлических сочленений не происходит — причина явления кроется в истирании шарниров каждого звена, образовании зазоров и люфта. В пределах 1—2 втулок выработка невелика, но умножьте величину зазора на 116 и получите заметное удлинение элемента в целом.

Как определить неисправность и степень изношенности цепи:

1. Первый симптом — посторонний шум, доносящийся из-под клапанной крышки. В особо запущенных случаях звук переходит в громкое тарахтение.
2. Снимите крышку клапанов и проверьте совпадение меток на звёздочке распределительного вала и шкиве коленвала с соответствующими выступами на корпусе. Если наблюдается сдвиг 10 мм и более, элемент однозначно растянут.

Правильная работа механизма определяется одновременным совпадением меток на шкиве коленчатого вала и звёздочке распредвала

Когда цепь смещается на 2—4 зуба, силовой агрегат глохнет и больше не заводится. Худший сценарий — удар поршня по тарелкам клапанов вследствие большого сдвига фаз газораспределения. Последствия — разборка и дорогостоящий ремонт мотора.

Цепной привод ГРМ ВАЗ 2107 — описание

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

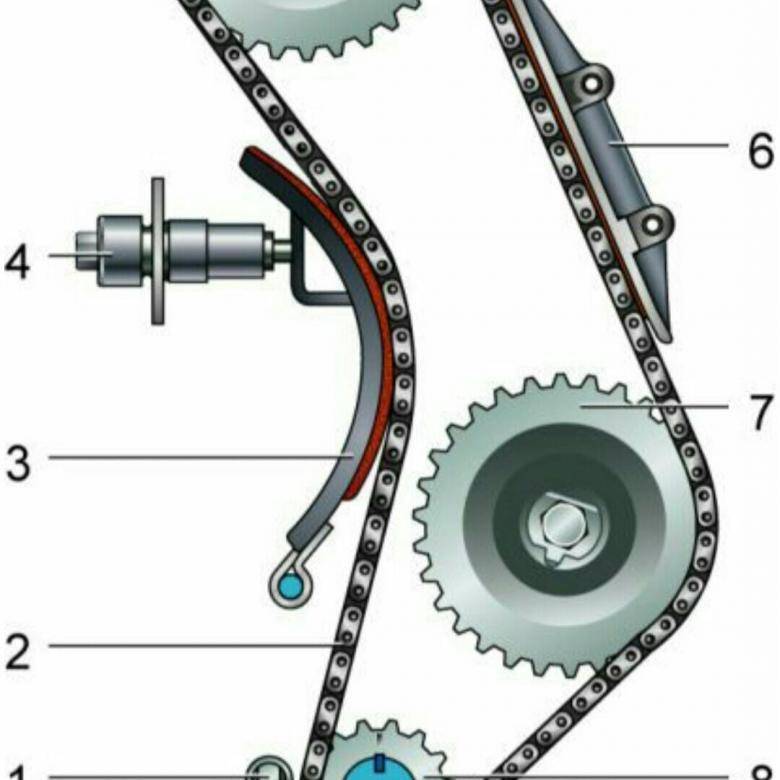

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

Натяжитель

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

Цепь

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

• цепь двухрядная, подходящая конкретному типу двигателя;
• 3 шестерёнки — две больших и одна малая (продаются комплектом);
• башмак натяжного устройства;
• пластина успокоителя;
• прокладка передней крышки силового агрегата;
• герметик силиконовый высокотемпературный.

Почему рекомендуется менять все детали привода, включая шестерёнки:

• в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
• по этой же причине истёрлись накладки успокоителя и натяжителя;
• операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

• комплект рожковых ключей и головок с трещоткой и воротком;
• плоские отвёртки — обычная и усиленная;
• монтажная лопатка;
• пассатижи;
• молоток;
• ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

Установка новых запчастей и сборка выполняется в следующем порядке:

1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.

С какой целью ставят успокоитель цепи

Велосипедная цепь одна из главных деталей трансмиссии, поэтому так важно сохранить ее стабильное рабочее движение. С целью предупреждения соскакивания велоцепи при быстрой езде или прыжках, устанавливают успокоитель цепи (chain guide)

В велосообществе также именуется такими народными прозвищами как “успок”, “чейнгайд”. К понятию «успокоитель цепи» относят аксессуары не только нормализующие ход велоцепи, но и элементы защищающие звезды от механических повреждений.

Успок – это не один элемент, а совокупность различных аксессуаров, которые размещают на раме двухколесника. При совместном использовании возможно защитить ведущие звезды и предотвратить соскакивание велоцепи.

Замена цепи ГРМ на ВАЗ 2106

Замена цепи ГРМ, равно как и замена ремня ГРМ, работа не слишком простая, и весьма ответственная. Начинающим автолюбителям эту операцию лучше проводить под контролем механиков или просто опытных в этом вопросе людей. Без минимальных знаний и опыта работы эту процедуру лучше не проводить. Тем более, что при замене цепи ГРМ может возникнуть необходимость в замене других элементов, в частности, ремня генератора, башмака натяжителя, звёздочек и успокоителя.

Инструментарий, необходимый для проведения работ:

Снятие корпуса воздушного фильтра с карбюратора.

Потребуются ключи на 8 и на 10 – для откручивания гаек. При работе следует соблюдать аккуратность, чтобы ничего не уронить, ведь в этом случае его придётся снимать, вплоть до демонтажа впускного коллектора.

Отключение тросов, трубопроводов, крышек и т.д.

В первую очередь снимаются крышка трамблера, а также трубка подачи топлива. Для этого придётся открутить крепления клапанной крышки (всего восемь гаек, плюс шайбы с пластинами), после чего отсоединяется трубка подачи топлива, трос подсоса, привод дроссельной заслонки.

После снятия клапанной крышки с прокладкой внимательно осмотрите последнюю: вполне может быть, что её также придётся заменить.

Снятие защиты и слив антифриза.

Снимаем защиту снизу, сливаем антифриз в заранее подготовленную ёмкость.

Следующий шаг – ослабление крепления генератора (для этого потребуется ключ на 19), а также снятие хомутов на патрубках, хомута нижнего патрубка водяной помпы. Все хомуты сперва ослабляются, и после снимаются. Проводим отключение питания термодатчика на радиаторе и вентилятора, потом снимаем радиатор, включая термостат и патрубки.

Снятие ремня генератора.

Гайку натяжителя генератора нужно отпустить, после чего сдвинуть вперёд с помощью монтировки. На этом этапе уже можно снять ремень генератора.

Снятие шкива коленчатого вала.

Поворачивая коленчатый вал за шкив, с помощью ключа на 36, совмещаем метки на шкиве и крышке, на литье постели и звёздочке распределительного вала. Откручиваем удерживающую шкив коленчатого вала гайку на 36, стопорим шкив (для этого необходим спецключ или сложная комбинация из включения пятой передачи, нажатия на педаль тормоза и откручивание гайки). После того, как эта гайка отвинчена, можно снять шкив и снять крышку привода распредвала. Для последней операции потребуются ключ на 10 и немного терпения (нужно открутит три гайки и шесть болтов, плюс три болта в нижней части крышки.

Снятие натяжителя цепи.

Натяжитель цепи удерживается двумя гайками крепления. Открутив их, вы легко снимете и натяжитель.

Снятие крепления звёздочки распределительного вала.

На этом этапе важно пометить положение звёздочки для центровки. Снять же звёздочку достаточно просто – достаточно открутить болт крепления. Снятие цепи ГРМ

Снятие цепи ГРМ.

Предохранитель, болт, на котором закреплена звёздочка привода вспомогательных агрегатов, а также крепления натяжителя откручиваются ключом на 10. Прежде, чем снять звёздочки и цепь ГРМ, оставьте метки, соответствующие их положению (обратные действия пройдут куда легче).

Установка новых звёздочек, коленвала и вспомогательных агрегатов.

Прежде, чем поставить новую цепь, её нужно тщательно смазать, — так она прослужит больше. После установки её желательно временно придержать каким-либо инструментом, чтобы она не упала.

Установка новых звёздочек, коленвала и вспомогательных агрегатов производится в обратном порядке. Звёздочка распределительного вала устанавливается таким образом, чтобы совпадали все метки, а нисходящая ветвь цепи была натянута. Распределительный вал нужно провернуть против часовой стрелки. Теперь возвращаемся за коленвал и натягиваем цепь. На этом этапе следует проверить правильность меток и их совпадение. Если не совпадают, цепь можно перекинуть на зуб и повторить процесс установки.

Установка натяжителя цепи.

Вернуть натяжитель цепи на своё законное место – только полдела. Нужно также затянуть крепёжные болты и законтрить их. Для проверки правильности установки следует провернуть коленвал на два оборота. Если клапана не упираются в поршни, а метки совпадают, значит, всё сделано правильно.

На этом этапе нужно вернуть на мест крышку коленвала (предварительно смазав её герметиком).

Возвращаем на место шкив. Снова проверяем совпадение меток и только после этого затягиваем его.

Установка трамблера.

Откручиваем гайку на 13, достаём его, проворачиваем бегунок в сторону контакта 4-го цилиндра и устанавливаем трамблер на место. Выставляем зажигание.

Остальные операции выполняются аналогично разборке, в обратном порядке.

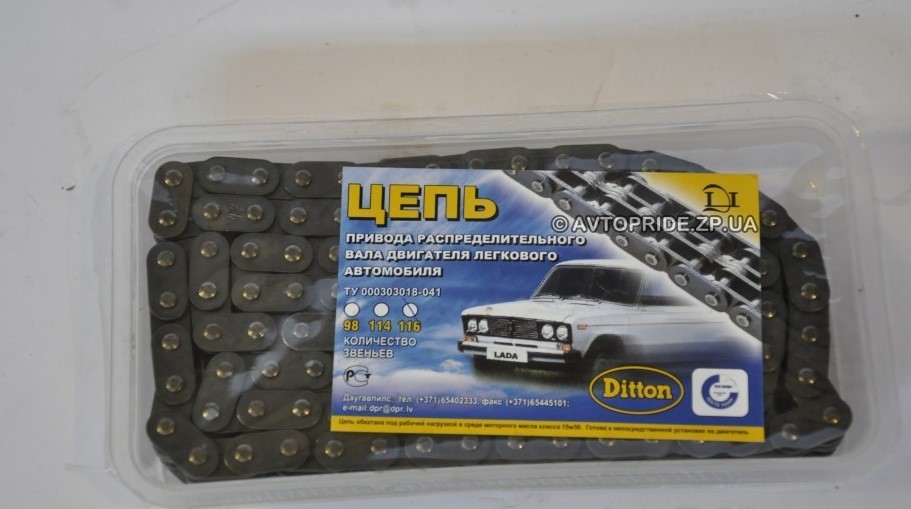

Цепь ГРМ на автомобиле ВАЗ 2106 оригиналы, аналоги, артикулы и цена

Технические характеристики привода: длина 1187 х число звеньев в цепи 116 х ширина 9.5 мм.

Наименование / артикул	Цена в рублях
ВАЗ 2103-1006040 116 зв. (CZ)	От 450
—/— 21030-1006040-01 (Ditton)	От 550
—/— 2103-1006549	От 450
—/— KZPC283789	От 650
—/— 2103-1006040-82	От 450
—/— 2103-1006154-82	От 450
—/— 2103-1006694-82	От 450
—/— 2103-1006671-82	От 450
—/— 2103-1006359-82	От 450
—/— 2103-1006898-82	От 450

Перед приобретением комплектующих уточните у менеджеров магазина совместимость детали с моделью ВАЗа. Сверьте артикулы с данными, указанными в инструкции по эксплуатации.

При замене привода ГРМ не забывайте выставить метки на коленвале, распредвале. Не пренебрегайте правилом, в противном случае двигатель не запустится, будет нестабильно работать, сместиться угол опережения зажигания.

Какой производитель лучше: отечественный или импортный. Российские аналоги по качеству не уступают зарубежным. Стоит ли переплачивать решайте индивидуально, но все же прислушайтесь к мнению специалистов.

Причини износа цепи ГРМ на ВАЗ 2106

• Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
• Установка неоригинальных деталей, низкого качества изготовления;
• Несоответствие длины, ширины, количества звеньев;
• Агрессивный стиль вождения, скоростные режимы;
• Критически высокие (низкие) температурные режимы.

Признаки износа цепного привода на ВАЗ 2106

• Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение приводят к нарушению в работе системы зажигания;
• Обильное количество дыма из выхлопной трубы из-за обогащения горючей смеси;
• Появление сторонних звуков при работающем двигателе;
• Силовой агрегат не запускается, стартер вращается.

Последствия несвоевременной замены цепного привода ГРМ

• Износ поршней, вкладышей коленвала, распредвала, клапанного механизма;
• Повышенный расход масла двигателем;
• Деформация шестерней, головки блока цилиндров (ГБЦ).

Что произойдет, если длина цепи увеличится

Не получится корректно отрегулировать холостой ход на автомобиле, работа мотора будет нестабильной, не вровень с тактом. Настойка клапанов, датчика холостого хода не даст положительного результата.

В процессе работы не все звенья одинаково изнашиваются. Это нужно знать и учитывать при диагностике. При растяжении появляется сторонний шум, звенья налегают на звезду. Успокоитель, ограничитель и башмак также подвергаются нагрузке, деформируются. Самое страшное, когда звенья цепи перескакивают зубья звезды. На практике, от 1 до 4, но и этого вполне достаточно для вывода механизма ГРМ из строя, загиба клапанов.

Натяжение цепи ГРМ ВАЗ 2106

• Выкручиваем колпачковую гайку, извлекаем ее;
• Ключом храповика проворачиваем коленчатый вал автомобиля на полтора оборота. В момент проворота пружина на башмаке автоматически регулирует натяжение;
• Проверяем шток натяжителя, он должен максимально уйти на глубину внутрь корпуса. Если этого не произошло, дополнительно проворачиваем коленвал;
• Устанавливаем на штатное место колпачковую гайку, зажимаем ее.

Некоторые автомобилисты практикуют замену цепного привода посредством рассоединения звеньев старой, связыванием проволокой, протяжкой новой.

Подобное можно использовать, когда в пути и под рукой нет специального оборудования. В домашних условиях придерживайтесь установленного регламента.

Проверяем и меняем цепь ГРМ на ВАЗ 2106

Для чего нужна цепь ГРМ и ее характеристики

Старые модели ВАЗ 2106 оснащались механическим плунжером натяжного устройства, в котором шток выдвигает пружина. В новых модификациях устанавливаются плунжера гидравлического типа, они работают за счет давления масла. Цепь должна быть всегда натянута для корректной работы двигателя.

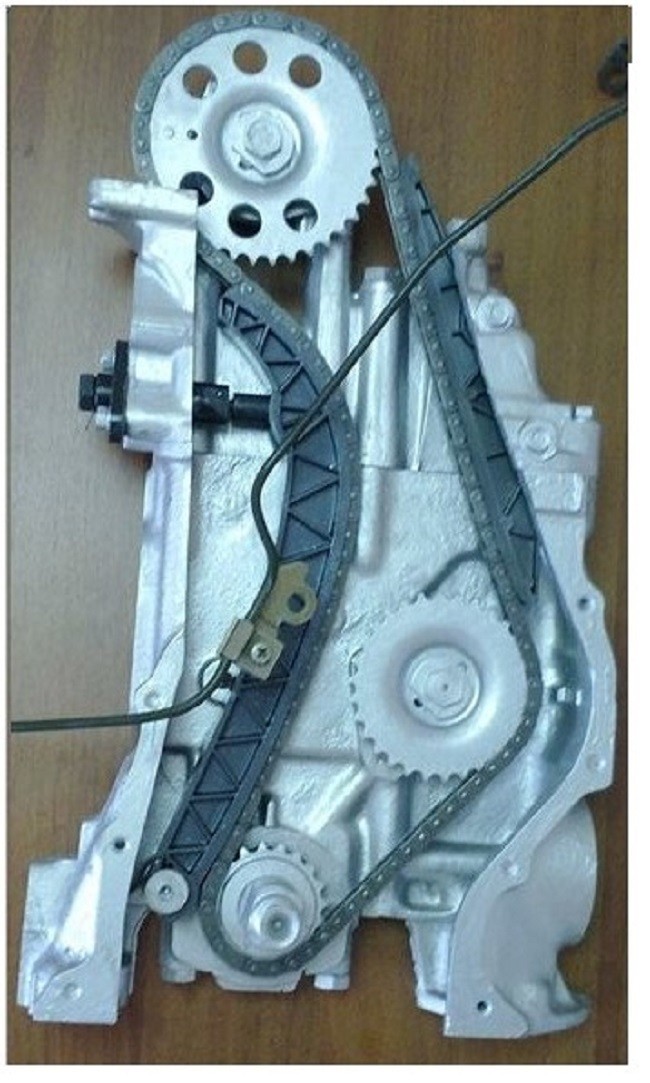

Натяжка осуществляется с помощью полукруглого башмака, который подпирает элемент слева. К цепи также примыкает пластина успокоителя. От соскакивания цепи с нижней звездочки в случае значительной растяжки уберегает металлический ограничитель, находящийся на блоке цилиндров. Когда вращаются элементы привода, на цепь с разных сторон давит башмак и успокоитель.

Цепной привод ГРМ в силовом агрегате ВАЗ 2106 выполняет следующие функции:

• передает вращательный момент от коленвала к распредвалу, который регулирует положение впускных и выпускных клапанов ГБЦ;
• вращает вал трамблера;
• шестерня в середине обеспечивает работу масляного насоса.

Количество звеньев зависит от типа установленного двигателя. На шестые модели устанавливались силовые агрегаты объемом 1,3, 1,4 и 1,6. Длина хода поршня для моторов 1-го вида равна 66 мм, для двух других – 80 мм. В зависимости от объема силового агрегата берется цепь определенного размера:

• 1,3 л – 114 звеньев;
• 1,5 и 1,6 – 116 звеньев.

При покупке цепи легко проверить количество звеньев, не занимаясь их пересчетом. Расправить изделие в длину так, чтобы половинки плотно прилегали друг к другу. Если концы легли одинаково, то количество звеньев 116, у короткой цепи крайнее звено будет повернуто под некоторым углом.

Определяем необходимость замены цепи

Эксплуатационный срок цепи ГРМ достаточно большой и составляет около 100 тысяч километров пробега. С течением времени при эксплуатации машины цепь постепенно растягивается. При этом металлические звенья не деформируются, стираются их шарниры, появляется люфт, образуются зазоры. Для небольшого участка эта выработка незаметна, но, если взять в целом по цепному приводу, длина детали значительно увеличится.

Степень изношенности цепного привода определяется по таким симптомам:

• Из-под крышки клапанов слышны посторонние звуки. Если цепь слишком растянута, раздается громкое бряцанье.
• Демонтировав клапанную крышку, проверяется совпадение выступа на шкиве коленчатого вала с меткой на шестерне распредвала.

Если есть смещение хотя бы на 1 см, это говорит о растяжении цепи.

• Выполнив натяжение цепи, запускают двигатель и по новой выставляют метки. При существенном удлинении, эти действия не приведут к нужному результату, плунжерное устройство не может убрать слабину.
• Сняв крышку клапанов, проверяют, в каком техсостоянии находится успокоитель. Бывают случаи, когда слишком растянутая цепь обрывает накладку или срывает весь элемент полностью. Если оборван успокоитель, происходит трение цепи о корпус ГБЦ, в нем образуется канавка.

Цепь, которая растянулась на более чем 10 мм, может перескакивать через несколько звеньев по шестерням. Перепрыгивание через одну секцию чревато нарушением фазы газораспределения. В этом случае двигатель вибрирует при любом режиме работы, часто глохнет, значительно падает его мощность. Признаки проявляются в виде выстрелов в выхлопную трубу или карбюратор. Не помогает убрать вибрацию регулировка зажигания и подачи топлива.

Замена Цепи Грм Ваз 2106 Без Разборки

Замена цепи ГРМ в автомобиле ВАЗ 2106: советы профессионалов

Такая технологическая операция, как замена цепи ГРМ ВАЗ 2106, считается относительно сложным и требующих определенных навыков в слесарном деле рабочим процессом, поэтому его выполнение следует возложить на специалистов станции техобслуживания или опытных автослесарей. Необходимо знать, что цена достаточно высокая, ведь ремонтники посчитают неполную разборку двигателя.

Подготовка к замене

При проведении демонтажа навесного оборудования силовой установки, снятия элементов ГРМ (газораспределительного механизма) двигателя одновременно можно провести замену натяжителя и успокоителя цепи ВАЗ 2106, а также т.н. «башмака» системы натяжения цепной передачи, звездочек распределительного вала и ремня генераторного устройства.

В автомобиле ВАЗ 2106 замена цепи распредвала производится при наличии набора слесарных инструментов из комплекта автомобиля, необходимых запчастей для замены, ряда специальных приспособлений (фиксатор шкивов универсального типа, специальный ключ на «36»), а также резервуара для наполнения тосолом, слитым из системы охлаждения ТС.

Процесс замены цепи

Порядок производства работ:

1. Демонтируем с верхней плоскости карбюратора корпусную часть фильтра очистки поступающих воздушных масс, для чего отвинчиваем 3 гаечки с крышки корпуса и 4 крепежа в основании корпуса. При демонтаже изделия требуется не уронить крепеж или ключи в карбюраторную камеру, иначе возникнут проблемы, вплоть до снятия коллектора впускного типа.
2. Отстегиваем от защелок крышку прерывателя-распределителя и отсоединяем топливный трубопровод.
3. Отвинчиваем крепеж надклапанного кожуха и аккуратно собираем с гнезд крепления шайбы с пластинчатыми элементами.
4. Демонтируем тросик с приводом заслонки дросселя.
5. Поднимаем освобожденный от креплений надклапанный кожух совместно с прокладкой из маслостойкой резины, которую требуется заменить по причине утраты герметичности и снимаем его.
6. Демонтируем защиту картера мотора и после откручивания сливной пробки с радиатора сливаем тосол в заранее подставленный резервуар.
7. Немного откручиваем натяжной верхний крепеж генераторной машины.
8. Ослабляем крепление донного патрубка водяного насоса и демонтируем его.
9. Обесточиваем вентилятор и датчик режима температур на корпусе радиатора.
10. Демонтируем элементы системы охлаждения (радиатор, патрубки и термостат).
11. Демонтируем генераторную ременную передачу.
12. С помощью спецключа для коленвала проворачиваем вал до совмещения рисок на кожухе и шкиве, а также на звездчатой шестерне и корпусе (постели) распределительного вала ГРМ.
13. Отвинчиваем крепеж шкива коленчатого вала гаечным ключом на «36».
14. Стопорим вращательное движение шкива спецключом или подручными средствами, после чего отвинчиваем и демонтируем эту деталь.
15. Освобождаем крышку привода распредвала от крепежей и демонтируем ее.
16. Отвинчиваем крепеж системы натяжения, по необходимости проводим замену натяжителя цепи ВАЗ 2106 с предварительным снятием. В связи с более распространенной установкой в системе ГРМ натяжителя автоматического принципа действия мы рассматриваем именно этот вариант.

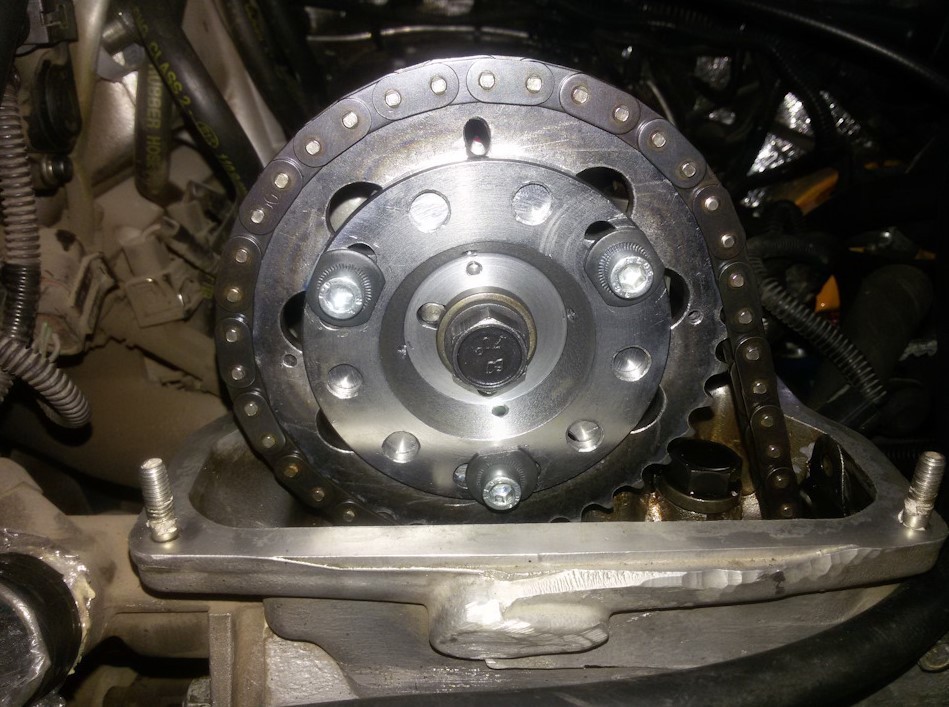

17. Отвинчиваем крепеж звездчатой шестерни распределительного вала и демонтируем ее. Рекомендуем маркером пометить позицию для отцентровки или сохранить эту информацию в памяти.
18. Демонтируем предохранительное устройство натяжителя, собственно натяжитель, крепеж звездчатой шестеренки привода дополнительных механизмов и «звездочку».
19. Осуществляем проверку совпадения рисок, при этом метка на коленчатом вале должна быть совмещена с приливом на блоке цилиндров.
