Как поступает большинство владельцев новых Lada Priora? Естественно, обрабатывают кузов Мовилем или чем-то подобным от коррозии, больше проблем на начальном уровне у них нет. Однако не обошлось без жалоб на скрип при нажатии на педаль муфты, иногда он присутствовал при нагревании двигателя, иногда только на холодном – суть в наличии проблемы.

Само собой, каждый сразу начинает читать «букварь», как грамотно отрегулировать сцепление на своей Приоре, что иногда помогает, но в том-то и дело, что иногда. После этого владельцы могут попробовать еще несколько методов, после которых скрип может пропасть:

• Заменить трос привода, некоторые водители хвалят «десяточный».
• Проверить наличие пружины в механизме автоматического натяжения, иногда эффекта удается достичь после замены штатной детали на пружину с большей упругостью.
• Определенный процент автолюбителей избавляется от треска методом смазывания вилки и пластиковой гайки троса.
• Смазать литолом место установки пластиковой втулки на кронштейне педали.
• Снять пыльник с рычага вилки и смазать графитовой смазкой из баллончика первичный вал коробки передач.

Стоит рассмотреть еще один эффективный метод, показанный на видео, который используют бывалые автолюбители. Суть его заключается в следующем:

• Отключить ДМРВ и снять воздушный фильтр.
• Снять заглушку штока выжима муфты.
• Сбросить трос с вилки муфты.
• Залить из шприца 30-40 мл трансмиссионного масла.
• Передвинуть вилку вперед-назад 10-15 раз.
• Установить трос, заглушки и фильтр на место.

На примере второй части статьи становится понятно, что настройка привода сцепления не всегда приносит желаемый эффект в борьбе за акустический комфорт. Хотя, с технической стороны процедура необходима, поскольку обеспечивает продуктивную эксплуатацию автомобиля.

В процессе работы сцепления иногда возникают различные неполадки, признаками которых могут быть стуки и посторонние шумы, неполное включение или выключение, не возврат или залипание педали, пробуксовка или резкое включение и так далее.

Как установить

Перед установкой нового тросика требуется хорошенько смазать на педали и втулку и палец. Лучше всего для этого подойдет пластичный состав Литол-24.

Затем конец троса продевают в отверстие, расположенное в переборке двигательного отсека со стороны салона автомашины так, чтобы он оказался в подкапотном пространстве. Туда же заправляют и резиновый чехол.

Поводок наконечника зубчатого надевают непосредственно на палец привода сцепления и фиксируют скобкой.

Торец оболочки крепят гайкой к кронштейну педали. Следует убедиться, что фиксация надежна. Вряд ли кому-нибудь понравится, в случае чего, вновь туда лезть из-за некачественного соединения.

Далее под капотом нижнюю часть оболочки втыкают в специальное отверстие на кронштейне коробки передач.

Поводок накручивают на наконечник троса (там есть резьба) – последний должен выступать примерно на один оборот наружу, но не более.

Наступает черед регулировки привода сцепления. По завершении этого процесса педаль два или три раза нажимается до упора и затем настройку повторяют.

Рабочая поверхность поводка наконечника обязательно обрабатывается вышеназванной смазкой.

Остается только убедиться, что теперь весь механизм работает исправно и установить все ранее снятые детали на места.

Подробнее с процессом можно ознакомиться по нижеприведенному видео:

Снятие, замена, установка коленвала и его вкладышей

Симптомы: педаль сцепления переместилась в крайнее нижнее положение, увеличился свободный ход педали сцепления.

Возможная причина: поврежден приводной трос сцепления.

Инструменты: набор головок, набор гаечных ключей, плоская отвертка, солидол.

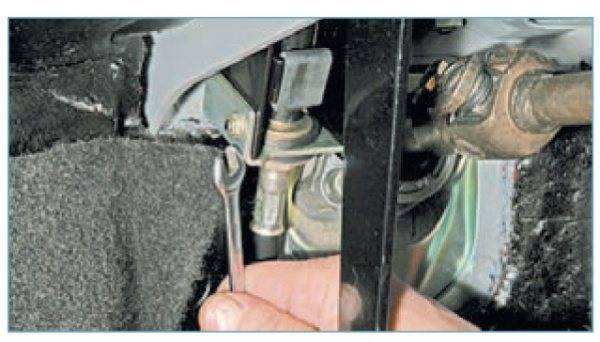

1. В салоне автомобиля под приборной панелью открутите крепежную гайку упора троса привода сцепления к кронштейну педалей, используя гаечный ключ «на 8». Снимите упор с кронштейна.

2. Отсоедините от пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска (используйте отвертку).

3. Демонтируйте пластмассовую втулку с пальца педали. Осмотрите втулку на наличие износа и, при его наличии, произведите замену втулки, предварительно нанеся на нее солидол.

4. Извлеките уплотнитель троса привода выключения сцепления из отверстия в щитке передка (в моторном отсеке автомобиля).

5. Потяните наконечник троса в направлении прямолинейного движения автомобиля, а затем выведите его из паза, расположенного на вилке выключения сцепления.

6. Открутите крепежную гайку наконечника троса к кронштейну на коробке переключения передач, используя гаечный ключ «на 17». Предотвратите проворачивание наконечника троса, удерживая его вторым гаечным ключом.

7. Извлеките наконечник троса из прорези в кронштейне, после чего вытяните трос из отверстия в щитке передка.

8. Снимите трос привода сцепления с автомобиля.

9. Для монтажа нового приводного троса сцепления сначала пропустите его в отверстие в щитке передка, а затем закрепите на пальце педали сцепления корпус механизма компенсации износа накладок ведомого диска.

Примечание. Прежде чем устанавливать механизм компенсации износа на палец педали сцепления, смажьте втулку пальца смазкой.

10. Зафиксируйте упор оболочки троса на кронштейне педалей.

11. Вмонтируйте в прорезь в щитке передка уплотнительный элемент оболочки троса привода сцепления.

12. Вмонтируйте наконечник троса в кронштейн коробки переключения передач, а затем затяните его крепежную гайку.

13. Навинтите поводок на нижний наконечник приводного троса сцепления так, чтобы наконечник выступал относительно поводкового торца на высоту 0 – 1 мм.

14. Произведите установку приводного троса выключения сцепления в исходное положение следующим образом:

– переместите нижний наконечник троса привода до упора вперед в направлении прямолинейного движения автомобиля;

– удерживайте наконечник в вытянутом положении;

– произведите измерение размера L (расстояние между вилкой выключения сцепления и поводком). Расстояние L должно составлять 27 миллиметров;

– при несоответствии допустимого значения установите его, вращая поводок в нужную сторону.

15. Введите наконечник приводного троса в паз, расположенный на вилке выключения сцепления, а затем отпустите его. Поводок нужно установить на вилку без зазора под действием пружины.

Примечание. Прежде чем устанавливать поводок наконечника на вилку выключения сцепления, смажьте смазкой его поверхность, которая контактирует с вилкой.

16. Выжмите педаль сцепления до упора три раза, после чего снова измерьте расстояние L (см. пункт 14).

17. Повторите регулировку, если это необходимо.

Как происходит замена троса сцепления Лада Приора

Как свидетельствует практика, сама по себе замена троса, соединяющего привод сцепления с КПП на Ладе Приора, требуется очень редко. Он достаточно нечасто рвется. Самая распространенная с ним проблема – нити, его составляющие разлохмачиваются. По этой причине механизм сцепления начинает регулярно заедать и педаль, в итоге не желает возвращаться на место.

Процедура замены не является особо сложной, но требует времени и определенного старания. Для работы понадобятся следующие инструменты и материалы:

• набор ключей;
• отвертка плоская;
• фиксатор для троса.

Добраться до него можно в Приоре только через моторный отсек. Для этого, естественно, понадобится открыть капот. Сам трос расположен рядом с коробкой передач.

В каких случаях нужно заменить элемент:

• при обрыве;
• из-за заедания;
• по причине растяжения;
• в случае отказа механизма, регулирующего его длину.

Процесс снятия

Прежде всего, потребуется демонтировать фильтр воздушный:

• снимают сам тросик, выведя его при помощи поводка из вилки привода отключающего сцепление;
• воспользовавшись ключами на 17 (2 штуки) раскручивают не полностью две гайки, удерживающие его оболочку на кронштейне кратера КПП и вытаскивают ее;
• под приборной панелью, расположенной непосредственно в салоне автомашины, скручивают гайку ключом на 8 с самой педали.

Стоит только помнить, что добраться к тому месту, где нижняя часть тросика крепится к педали, будет достаточно непросто.

Доступу мешает с одной стороны перегородка отсека двигателя, а с другой – нижний край панели приборов. Рабочее пространство существенным образом ограничено. Но выполнить требуемую операцию довольно просто – прибегнув к помощи, подходящей по длине плоской отвертки.

Намного сложнее будет удалить скобу. Чтобы орудовать было проще, педаль поднимают насколько можно выше. В идеале кронштейн должен показаться над проемом. Главное – снять крепление с самого троса. В дальнейшем скобу нетрудно надеть или при помощи пассатижей с длинными губами, или со стороны силовой установки руками.

Далее нужно будет:

• убрать бачок расширительный охладительной системы мотора;
• демонтировать теплоизоляцию двигателя с левой стороны;
• раскрутить болты и удалить скобы креплений, удерживающие на месте резиновый чехол (как слева, так и справа) и снять его полностью;
• при помощи отвертки аккуратно убирают скобу-фиксатор с крепящей оси поводка троса;
• последний, в свою очередь, снимают с пальца ножного привода.

Важно при этом не потерять пластиковую втулку, установленную там. Без нее тросик крепить нельзя. Если она пришла в негодность – необходимо надеть на палец новую

Если она пришла в негодность – необходимо надеть на палец новую.

Наконец, остается только вытащить держатели коврика (их 2 штуки). Делать это нужно аккуратно – поскольку они пластмассовые и легко ломаются.

После этого нужно извлечь чехол из резины, установленный в перегородке отсека двигателя, и окончательно вытащить испорченный трос.

Как установить

Перед установкой нового тросика требуется хорошенько смазать на педали и втулку и палец. Лучше всего для этого подойдет пластичный состав Литол-24.

Затем конец троса продевают в отверстие, расположенное в переборке двигательного отсека со стороны салона автомашины так, чтобы он оказался в подкапотном пространстве. Туда же заправляют и резиновый чехол.

Поводок наконечника зубчатого надевают непосредственно на палец привода сцепления и фиксируют скобкой.

Торец оболочки крепят гайкой к кронштейну педали. Следует убедиться, что фиксация надежна. Вряд ли кому-нибудь понравится, в случае чего, вновь туда лезть из-за некачественного соединения.

Далее под капотом нижнюю часть оболочки втыкают в специальное отверстие на кронштейне коробки передач.

Поводок накручивают на наконечник троса (там есть резьба) – последний должен выступать примерно на один оборот наружу, но не более.

Наступает черед регулировки привода сцепления. По завершении этого процесса педаль два или три раза нажимается до упора и затем настройку повторяют.

Рабочая поверхность поводка наконечника обязательно обрабатывается вышеназванной смазкой.

Остается только убедиться, что теперь весь механизм работает исправно и установить все ранее снятые детали на места.

Подробнее с процессом можно ознакомиться по нижеприведенному видео:

Меняем на Приоре тросик сцепления

Как мы и говорили, замена троса сцепления в вашей LADA Priora возможна и своими руками, самое главное, это знать, как поменять правильно. Об этом читайте далее.

Для замены потребуются такие инструменты:

• Ключи обыкновенные на 8“/17“.
• Плоскогубцы/отвертка/монтировка.

Замена начинается с демонтажа старого привода, и начинать нужно с салона LADA Priora. Делать все придется с помощником. Алгоритм действий:

• Вилку сцепления потихоньку отжимаем. При этом помощник снимает скобку крепления троса с педали.
• Откручиваем крепление кожуха около педали. Использовать для этого ключ на 8.
• Переходим уже в моторный отсек, и при помощи отвертки следует аккуратно выдвинуть имеющийся там уплотнитель и туда же вытянуть трос.
• Отключаем минусовую клемму АКБ, поскольку работа будет проводиться рядом с приводом стартера.
• Снимаем воздушный фильтр. Теперь открыт доступ к крепежу троса.
• Используя ключ на 17 легко отпускаем фиксатор оболочки. Таким образом, сердечник будет ослаблен и наконечник в вилке в месте включения муфты свободно вынимается.
• Снимаем кожух из паза. Это все что требуется, дабы привод стал свободен.
• Переходим в салон. Приступаем к установке нового устройства. На данном этапе помощник должен протянуть трос из моторного отсека в салон. Перед тем как начать установку, смазываем все открытые участки крепежа наконечников и самого сердечника.
• Укладываем его как следует в салоне, закрепляем механизм наконечника , конечно же на педаль.
• Прикрепляем кожух.
• Отжимаем вилку и крепим фиксатор непосредственно для вилки.
• Ставим на место, где и положено быть креплению кожуха, непосредственно уже на коробке передач. Используя ключ на 17 производим регулировку натяжения рассматриваемого устройства.
• Закрепляем в специальном отверстии салона извлеченный ранее оттуда уплотнитель.
• На законное место ставим такое устройство, как автомобильный воздушный фильтр.

https://youtube.com/watch?v=k8yJiyW3BRk

Регулировки и сервис сцепления автомобиля Лада Гранта, Калина

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса. Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина/Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Рис.20. Трос привода выключения сцепления Лада Калина/Гранта ВАЗ-2190

1 — пружинная фиксирующая скоба; 2 — механизм автоматической регулировки длины троса; 3 — кронштейн оболочки троса; 4 — резиновый чехол; 5 — оболочка троса; 6 — гофрированный чехол нижнего конца троса; 7 — резьбовой (нижний) наконечник троса

Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу.

Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали. На нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач.

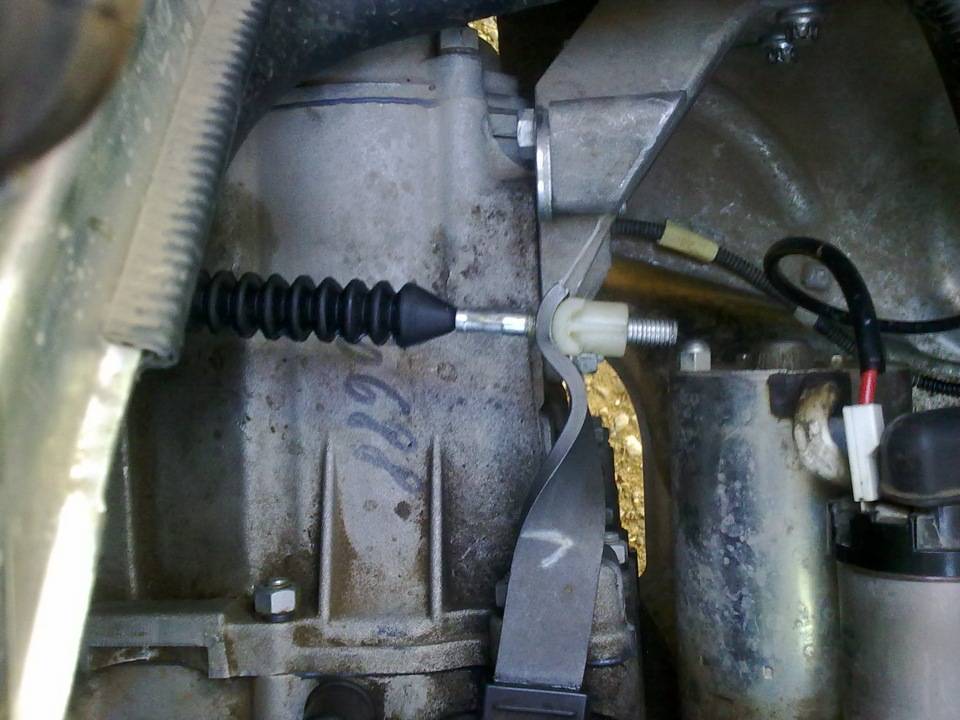

Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления Лада Гранта/Калина через пластмассовый поводок, навинченный на резьбовой наконечник троса.

Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка — пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник).

Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы.

Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.

Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.

В процессе эксплуатации накладки ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 изнашиваются. Для компенсации этого износа в привод встроен механизм автоматической регулировки длины троса.

По мере износа накладок рычаг вилки, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса.

Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поводок смещается вверх.

При этом фиксаторы обжимают зубчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.

Рис.21. Сцепление Лада Гранта/Калина

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 — муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Никита Котровский

Lada Priora — достаточно практичное приобретение. Неплохие технические характеристики вкупе с приемлемыми эксплуатационными качествами обусловили популярность этого автомобиля. Залогом спокойствия с течением времени становится своевременное качественное обслуживание и, естественно, бережная эксплуатация.

Никита Котровский, редактор

Сообщества › Лада Приора (Lada Priora Club) › Блог › сколько ходит сцепление?

всем привет. Ребят, сколько на приоре ходит заводское сцепление? У меня пробег 109000 км и тут есть вариант с новым сцеплением на халяву. Вот и озадачился, стоит менять или нет?

Регулировка сцепления на Приоре пошаговая инструкция

Замена троса сцепления на Приоре осуществляется в случае обрыва данной детали или при ее тугом перемещении в соответствующей оболочке.

Пошаговая инструкция

Разобранная педаль сцепления

Чтобы поменять трос сцепления, потребуется набор отверток и ключей. Первоначально снимается воздушный фильтр, который находится в отсеке двигателя. Трос сцепления тянется вперед. Затем он вынимается с поводком из паза рычага.

С помощью ключа на «17» отворачивается на несколько оборотов гайка фиксации наконечника оболочки данного агрегата к кронштейну. При этом потребуется удерживать ее шестигранным ключом. Из кронштейна демонтируется наконечник. Последний элемент находится в салоне Приора.

Гайка, которая фиксирует кронштейн, отворачивается ключом на «8». Так как замена троса на Приоре выполняется в трудных условиях, для облегчения проведения работ рекомендуется сильно потянуть на себя педаль сцепления. С помощью отвертки поддевается задняя кромка последнего элемента. Затем педаль демонтируется.

Следующий шаг предусматривает вытаскивание из отверстия уплотнительного чехла троса. После его демонтажа отворачивается и снимается поводок с наконечника. Если датчик сцепления Лады Приоры вышел из строя, он заменяется новым устройством. Что касается установки троса сцепления, то эта процедура осуществляется после проверки состояния пластмассовой втулки на соответствующем пальце. Если она изношена, устанавливается новый агрегат. Палец и втулку потребуется смазать специальным веществом.

Монтаж троса сцепления на Приоре начинается с проведения данного элемента через отверстие в щитке из салона автомобиля в отсек двигателя. Затем монтируется уплотнительный чехол, надевается корпус соответствующего механизма троса на палец. После его фиксации закрепляется оболочка троса.

На наконечник проводок наворачивается таким образом, чтобы его торец находился вровень с аналогичным элементом поводка. Последний элемент устанавливается на место. Далее отрегулируйте на Приоре привод сцепления. Подобная процедура предусматривает вытягивание троса за наконечник вперед до полного упора. В этом положении измеряется расстояние от рычага до торца. Данный показатель должен равняться 27 мм.

Достичь нужного размера можно за счет вращения поводка. Его регулировка предусматривает снятие нагрузки за счет прилегания к рычагу, при этом не образуется зазор. Затем 3 раза нажимают на педаль сцепления. Данный шаг позволит сработать механизму автоматической регулировки длины устанавливаемого агрегата. Нужно учесть, что полный ход соответствующей педали не должен быть больше 146 мм.

Основные принципы

Замена троса сцепления на Приоре предусматривает последующую настройку данного агрегата. Как отрегулировать сцепление, знают автомеханики. Если Лада является переднеприводным автомобилем, тогда педаль сцепления должна находиться на одном уровне с соответствующим элементом тормозной системы. В таком случае полный ход первого устройства должен колебаться в пределах 125-135 мм. Допускаются колебания до 160 мм.

Регулировка сцепления предусматривает ослабление 1-й регулировочной контргайки троса сцепления. Находится она в отсеке двигателя на кронштейне. Подкручивая 2 контргайку, регулируют ход педали. Таким образом достигается нужная величина. По завершении этой процедуры затягивается 1-я контргайка.

В случае появления осложнений потребуется обратиться за помощью к специалистам. Зачастую регулировка троса не решает существующую проблему. Необходимо отметить, что после установки КПП вручную монтируется (на весу и без различных приспособлений). При выполнении этой работы допускается незначительный перекос первого вала. Но данный фактор может привести к поломке металлокерамической втулки и потере ведомого диска.

Как выполняется регулировка троса

Чтобы предотвратить излом втулки на Приоре, рекомендуется применять приспособление, позволяющее монтировать первичный вал и КПП правильно, учитывая при этом шлицы, исключая перекосы. Регулировка сцепления проводится с учетом особенностей трансмиссии автомобиля.

Как поменять трос сцепления на Приоре видео

На всех автомобилях производства российской автомобилестроительной компании АвтоВАЗ, в том числе и на популярнейшей в нашей стране модели Лада Приора сцепление в действие приводится благодаря такому механизму, как трос сцепления. Данный специальный механизм является очень важным в системе управления авто и иногда его называют муфтой. Тем автовладельцам, которые предпочитают своевременно и своими руками осуществлять замену и ремонт в машине, будет интересно изучить данный материал, в котором мы расскажем, про данное устройство и как осуществляется замена троса сцепления и другие нюансы.

О работе на lada priora троса сцепления

Изначально на легковых отечественных ВАЗах с системой заднего привода, сцепление включалось благодаря обыкновенной гидравлической системы. Принцип точно такой же, как и у тормозного привода: от основного цилиндра все давление подается на так называемый рабочий цилиндр.

Только современные автомобили, такие, к примеру, как рассматриваемая нами Лада Приора, получили систему переднего привода, специалисты автомобилестроительной компании отказались от такого принципа работы рассматриваемого устройства, что значительно облегчило обслуживание. В компании разработали надежную, и весьма простую систему включения автомобильного сцепления, с использованием тросика, теперь он главный во всей системе.

Тут применен принцип так сказать, коромысла, то есть, нажимая на нижнюю часть соответствующей педали, сидя в авто, ее рабочая часть, находящаяся вверху, проходя через шток (так называемое основание), непременно начинает уходить в совершенно иную сторону, плюс ко всему прочему в это время она тянет трос прямо и конечно же за собой.

2-ой конец троса находится на приводной вилке системы сцепления. Когда нажимается педаль, сцепление выключается, непосредственно давая, таким образом, возможность перекл./вкл. передачу.

Устройство в Priora троса сцепления

Дабы привод работал исправно и стабильно сердечник (тросик) находится внутри специального кожуха, полностью неподвижно закрепленного. Как говорилось выше, один конец тросика закреплен у вилки сцепления, как вы понимаете, на коробке передач, а 2-ой конец находится в салоне у педали. Каждый из концов оснащен крепежным устройством. Концы друг от друга сильно отличаются, и как-либо перепутать их попросту нельзя. Еще есть муфта из резины, она устанавливается в кузове в отверстие, где тросик переходит в отсек, где располагается мотор, из автомобильного салона.
