Не работают дворники ваз 2104

Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его несложно будет почистить. Но ни при каких обстоятельствах не выворачивайте регулирующий винт, установленный в нем – в неприятном случае вы вероятнее всего не можете потом верно вернуть зазор якоря.

с редуктора снимают защитную панель;
извлекают шестеренку;
достают гайки закладные, отвернув за ранее два болтика;
корпус редуктора отсоединяют вкупе со щеткодержателем от моторчика;
якорь достают и очищают компрессором.

Снятие заднего дворника в целом делается по такому же методу, но придется еще убрать обшивку двери, чтоб добраться до проводов и других частей.

Тип щетки

Различают два вида стеклоочистителей:

Каркасные.
Бескаркасные.

Чаще всего скрипят дворники первого типа. Почему так происходит? Щетка закреплена в металлическом основании. Если оно деформируется, положение резинки тоже меняется относительно поверхности. Также соединения щетки могут ржаветь или закисать. Особенно часто такое случается зимой, когда каркас буквально окутывает ледяной коркой. Водителю приходится буквально отдирать щетку от поверхности, чтобы она снова смогла работать. Бескаркасные аналоги лишены этого недостатка. Поэтому если и приобретать новые, то только бескаркасные.

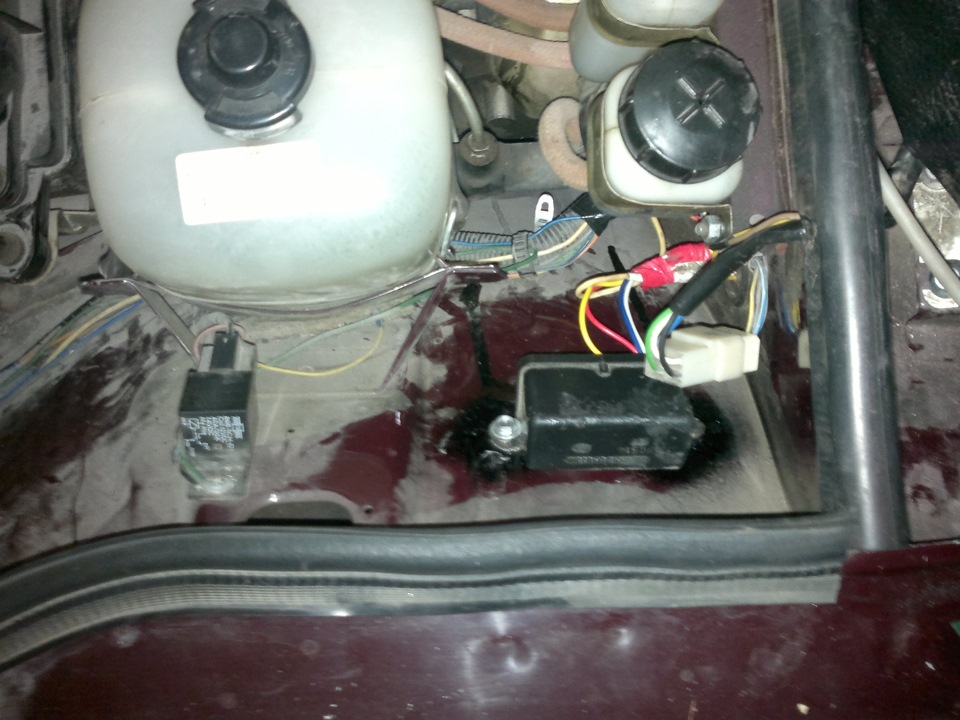

где находится реле дворников на ваз 2105 фото

где находится реле дворников на ваз 2105 фото Система регулировки пауз стеклоочистителя Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика Штатный вазовский стеклоочиститель ваз 2107 отлично работает в сильный дождь, но вот в слабенький моросящий дождь назвать его работу хорошей к сожалению нельзя, я говорю про те моменты когда он работает в прерывистом режиме. Стандартная пауза между взмахом дворников это — 4 секунды. Очень часто когда дождь совсем мелкий стекло не успевает намокнуть и дворники практически работают по сухому и водителю ругая исконно русскими выражениями работников автоваза пригодится самому с переодичностью в 5-10-20 секунд включать и выключать стеклоочиститель. Вобщем я думаю любой владелец ВАЗика понимает о чем я хочу сказать. И сегодня мы будем бороться с этой проблемой. Итак снимаем с машины реле стеклоочистителя ваз 2105. Оно прикручено к кузову авто рядом с ручкой открывания капота.

Откручиваем его, отсоединяем колонку и несем домой. Вскрываем крышку и отсоединяем печатную плату от крышечки. Смотрим на схему. За паузу между взмахами дворника отвечает резистор обведеный красным кружком.

И изменяя его сопротивление можно и даже нужно регулировать паузу между вмахами дворников. Сам резистор на 62Ком что равняется 4 секундам между взмахами. Если вас устраивает минимально время задержки в 4 секунды то можете оставить этот резистор, У меня же был резистор на 45Ком и я поставил его чтоб минимально время задержки было 3 секунды. Если поставить на 25-30Ком то время задержки будет около 2 сек. Итак если вы решили оставить родной резистор то выпаиваем любоую одну его ножку из платы, если резистор меняете на более маленький номинал то выпаеваем родной редистор и новый припаиваем толкьо одной ножкой.

Берем полметра двухжильного провода(или два одножильных) и припаиваем один провод к освободившейся ножке резистора. А второй на место откуда выпаили освобидившуюся ножку. Вот так. На проводах на фото одет прозрачный термоусадочный кембрик — очень удобный и эффективный способ изоляции. Просто одеваем трубочку на соединение и слегка нагреваем ее зажигалкой, трубочка сжимается в диаметре и плотно оседает на соединении, вобщем намного эффективней изоленты. Итак у нас теперь припаяны два провода делаем на них узелок чтоб случайно не оторвать и закрываем крышку протягивая наши провода вместе со штатными.

Крышку реле приклеиваем. Я лично клеил термоклеевым пистолетом. Номинал резистора можно взять любой от 100Ком. Чем больше номинал тем больше можно будет сделать паузу между взмахами щеток. Например если резистор на 100Ком то максимальный интревал между взмахами щеток будет порядка 10сек. Если взять 200Ком то интервал будет около 17сек и так далее.

Единственное не советую брать больше 500Ком т. К. Точность установки интервала упадет. Так вот берем резистор и один провод (любой) припаиваем к центральному контакту а второй к любому крайнему. Все устройство готово Несем все обратно в машину. Реле ставим на свое законное место а резистор размещаем там где вам удобнее я лично разместил его на рулевой колонке ваз 2104 рядом с переключателем стеклоочистителя ИМХО это логичней и правильней.

И надел на него ручку от регулятора печки от восьмерки. Вот и все готово итого сейчас в прерывистом режиме у меня время между взмахами стеклоочистителя регулируется от 3 до 10сек. Резисторы стоят 1.

45Ком (0,25Вт)* 2. Переменный (100Ком 0,25Вт)* По ваттам резисторы можно взять любые (но 0,25 удобны нам по размеру) В будущем думаю поменять резисторы на 1. 30Ком — чтобы сделать минимальное время паузы 2 сек 2 переменный на 200Ком или на 500Ком чтобы сделать максимальное время паузы побольше до 17-18 сек с резистором на 200Ком или почти до минуты с резистором на 500Ком Все описанное в статье дорабатывалось на реле дворников PC-514 — именно оно стоит на большинстве машин, но если у вас и стоит другое реле то думаю что его можно доработать аналогичным образом. .

avtoladagood.ru

Почему не работают дворники на ВАЗ-2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

Убедимся в исправности поступления питания на электродвигатель дворников.
Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить.
Проверяем все провода, ведущие к электромотору дворников. Если видите какие-либо заломы или обрывы — замените их.
В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
Тянем на себя, и разъединяем скрепление именуемое шлицевым.
Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
Находим отверстия под переключатель.
В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

От аккумулятора отключаем клемму «плюс»;
Тянем на себя накладку и убираем клаксон;
У руля отворачиваем гайку;
Снимаем руль, выбивая его из шлицов;
От колонки руля, отсоединив фиксаторы, снимаем переключатель.
Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

Нужно отключить плюсовую клемму аккумулятора.
Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
Устанавливаем новое реле.
Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Как работает реле дворников

Дворники, установленные на лобовом стекле ВАЗ-2107, функционируют благодаря слаженной работе электромотора, реле, предохранителя, переключателя и питания 12В. После того как на электромагнитную катушку поступает ток при включенном состоянии стеклоочистителей, автоматически подключаются подвижный якорь, затем обмотка и наконец контакты замыкания, размещенные снизу и сверху.

Что происходит дальше:

Якорь натягивается до середины, что позволяет разъединить контакты сверху и совместить контакты снизу.
В начале катушки есть кронштейн, оснащенный биметаллической панелью, обмотанной тонкой проволокой, которая как раз передает ток.
Ток способствует нагреву панели, после чего она размыкает контакты.
Через некоторое время панель полностью остывает и занимает прежнее положение.
Во время размыкания контактов в катушке уточняется ЭДС.
Для пресечения электродвижущей силы в механизм встроен резистор, рассчитанный на 62 кОма.

Схема функционирования реле дворников в ВАЗ-2107 выглядит так:

После подачи питания к реле, где контакты замыкаются во время ввода в действие катушки, электрический двигатель получает питание и начинает функционировать.
Максимум через 3 секунды панель, сделанная из биметалла, нагревается и выключает поступление питания с мотора ВАЗ-2107.
По возвращении щеток стеклоочистителей в обычное положение, панель остывает и снова начинает работу.
Основной резистор, разделяющий самонаводящуюся ЭДС, формирует задержку, требуемую для определенной периодичности дворников.

Спасибо Не нравится rok88 22 Окт 2010

А подскажите. Машина 2105. Поставил в нее приборку от 21047

Точно помню что там у дворников значит 4 положегния

1-выкл 2-работают с паузой 3-работают обычно 4-работают быстрее обычного

Так вот прикрутил я приборку в сборе с проводкой от 21074 моей

И тут такая фигня на положениях с первго по третий все рабоает так же А вот на четвертом положении вместо ускоренной работы работает так же как в положении 3 — обычная скорость.

Я вот думаю Умеет ли моторчик или релюхи 2105 делать ускоренную скорость? Можт в 2105 этого не было поэтому и в положени 3 и 4 дворники работают одинаково

А если нет, то как думаете почему может быть такая проблема? Все остальные режимы работают без нареканий

Не работают дворники на ВАЗ

Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

http://www.lada-forum.ru/index.php?showtopic=77545http://awtolub.ru/avto_sovet/avto_sovetpochemu-ne-rabotajut-dvorniki-na-vaz-2105-i-kak-najti-neispravnost-html.htmlhttp://mashinapro.ru/337-ne-rabotayut-dvorniki-vaz-2105.htmlhttp://znatokvaz.ru/elektrooborudovanie/pochemu-ne-rabotayut-dvorniki-vazhttp://russia-avto.ru/remont/pochemu-ne-rabotaet/ne-rabotayut-dvorniki-na-vaz

Альтернатива

При выборе дворников значение имеет не только их размер, но и устройство, а также изготовитель. Для ВАЗ 2110 всех годов выпуска для дворника, со стороны водителя или пассажира один размер — 20″ (длина дворника 508 мм).

Однако следует знать, что обычно можно размер увеличить до 53 см, но не более, иначе стеклоочистители не будут справляться с поставленной перед ними задачей, да и привод может подвести, ведь поводок не рассчитан на такую нагрузку. К тому же, такие дворники скрипят во время работы, могут работать рывками.

Если размер подобран неправильно, то механизм быстрее выйдет из строя. В принципе, многие пользуются «родными» дворниками ВАЗ, и довольны ими. Но возможна доработка стеклоочистителей других фирм, зачастую – более высокого качества.

Например, для многих весьма привлекательны бескаркасные щетки (особенно – Бошевские). Они компактны, имеют особый механизм поводка. Однако на ВАЗ они не особенно красиво смотрятся, поскольку крепеж их на поводок обычного каркасного дворника получается массивным. Таким щеткам требуется доработка.

Разобраться, почему в автомобиле потеют стёкла, поможет данный материал: https://vazweb.ru/desyatka/salon/poteyut-stekla.html

https://youtube.com/watch?v=sLGOXmg8CuA

На модели ВАЗ 2112/2111 установлен задний дворник, его размер 11″ (27,9 см).

Как обычная замена, так и доработка дворников начинаются с отсоединения минусовой клеммы АКБ. Затем нужно потянуть дворник на себя, снять щетки.

Если есть декоративная накладка, ее следует снять. Открутить болт, снять старый дворник. Обязательно сверьте размер нового стеклоочистителя со старым. Будет лучше, если размер стеклоочистителя на ВАЗ 2110 не превышает своего предшественника более чем на 2 см. Установите все в обратном порядке.

Проверьте, не скрипят ли новые щетки, и как они подчиняются «командам» переключателя. Они должны быстро работать на высоких оборотах моторчика, и медленно – при не высоком, а также прерывистом режимах. Вот, собственно, и весь ремонт дворников ВАЗ.

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

Открутить гайки крепления;
отогнуть рычаг, снять его с посадочного места;
ключом на 22 открутить крепления трапеции с двух сторон;
снять пластиковые вставки;
снять уплотнительную резинку капота;
убрать питание от моторчика стеклоочистителя;
вынуть его с приводом из отверстия в кузове;
защитный чехол отогнуть, открутить гайки крепления;
надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

установить моторчик в начальное положение;
параллельно друг другу расположить кривошип и короткую тягу;
после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

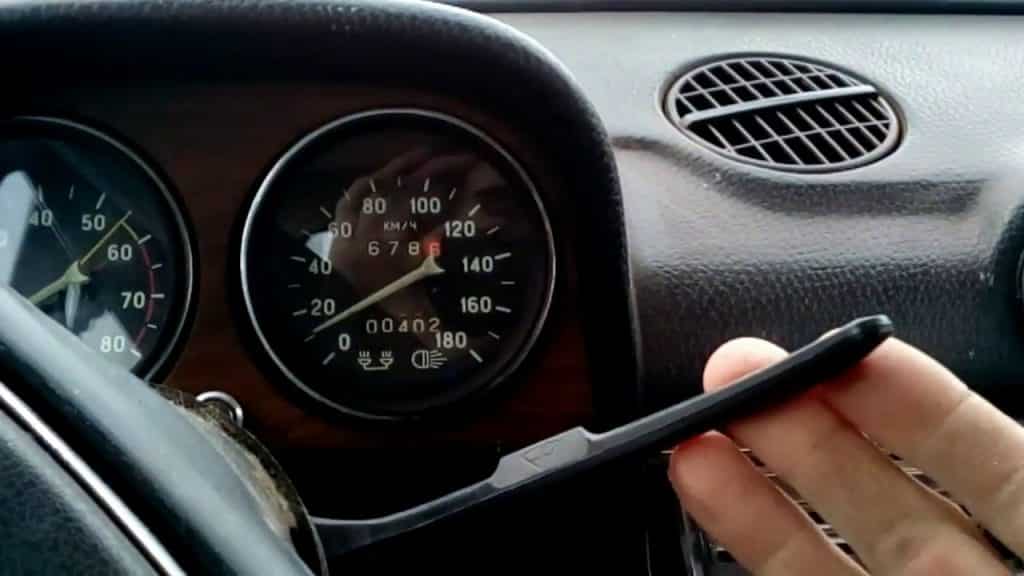

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию » выключено», и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

Выход из строя дворников на ВАЗ 2109: как с этим бороться?

Устройство стеклоочистителей

Основное назначение стеклоочистителя – убирать с помощью щеток и омывателя грязь, капли дождя и снег с лобового и заднего стекла во время непогоды. Если не работают дворники ВАЗ, это снижает безопасность, поэтому следует как можно быстрее ее привести в рабочее состояние.

В его конструкцию входит:

электрический двигатель;
система рычагов (трапеция);
редуктор;
двигатель стеклоомывателя;
бачок;
насос омывателя;
электромагнитный клапан омывателя;
щетки и пружины.

Кроме того, конструкция стеклоочистителя включает различные мелкие детали.

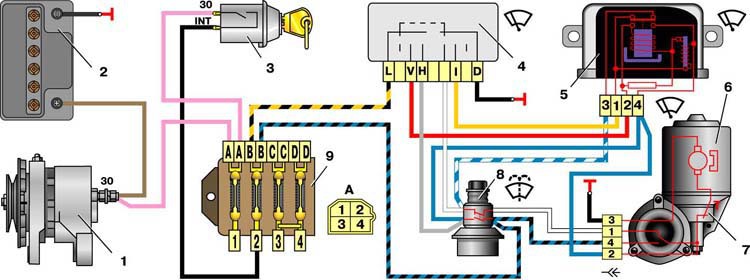

Схема очистителя стекла

Цифрами на схеме помечены следующие компоненты: 1 — электрический движок омывателя; 2 – электрический двигатель дворников; 3 — монтажный блок; 4 – выключатель зажигания; 5 – реле, разгружающее выключатель стеклоомывателя; К3 – реле стеклоочистителя.

Очиститель стекла может работать в трех режимах. Режим «I» — прерывистый. Режим «II» — постоянный. В этом режиме щетки движутся с малой скоростью. Также постоянным режимом является режим III. Он отличается от предыдущего высокой скоростью движения щеток. Включение режима осуществляется с помощью переключателя (автор видео — Автоэлектрика ВЧ).

Распространенные неисправности

Основные признаки неисправности дворников ВАЗ 2109:

полная остановка дворников, нет реакции на нажатие рычагов;
щетки не работают в прерывистом режиме;
медленно работают дворники;
движение щеток не отвечают включенному в салоне режиму.

Наиболее распространены следующие неисправности стеклоочистителей ВАЗ 2109:

окислились контакты;
перегорели предохранители;
обрыв электроцепи, повреждение проводки;
не работает переключатель;
дворник, работавший в одном режиме, не переключается в другой;
не работает двигатель стеклоомывателя;
не работает задний дворник ваз 2109;
поломка электрического моторчика очистителя стекла.

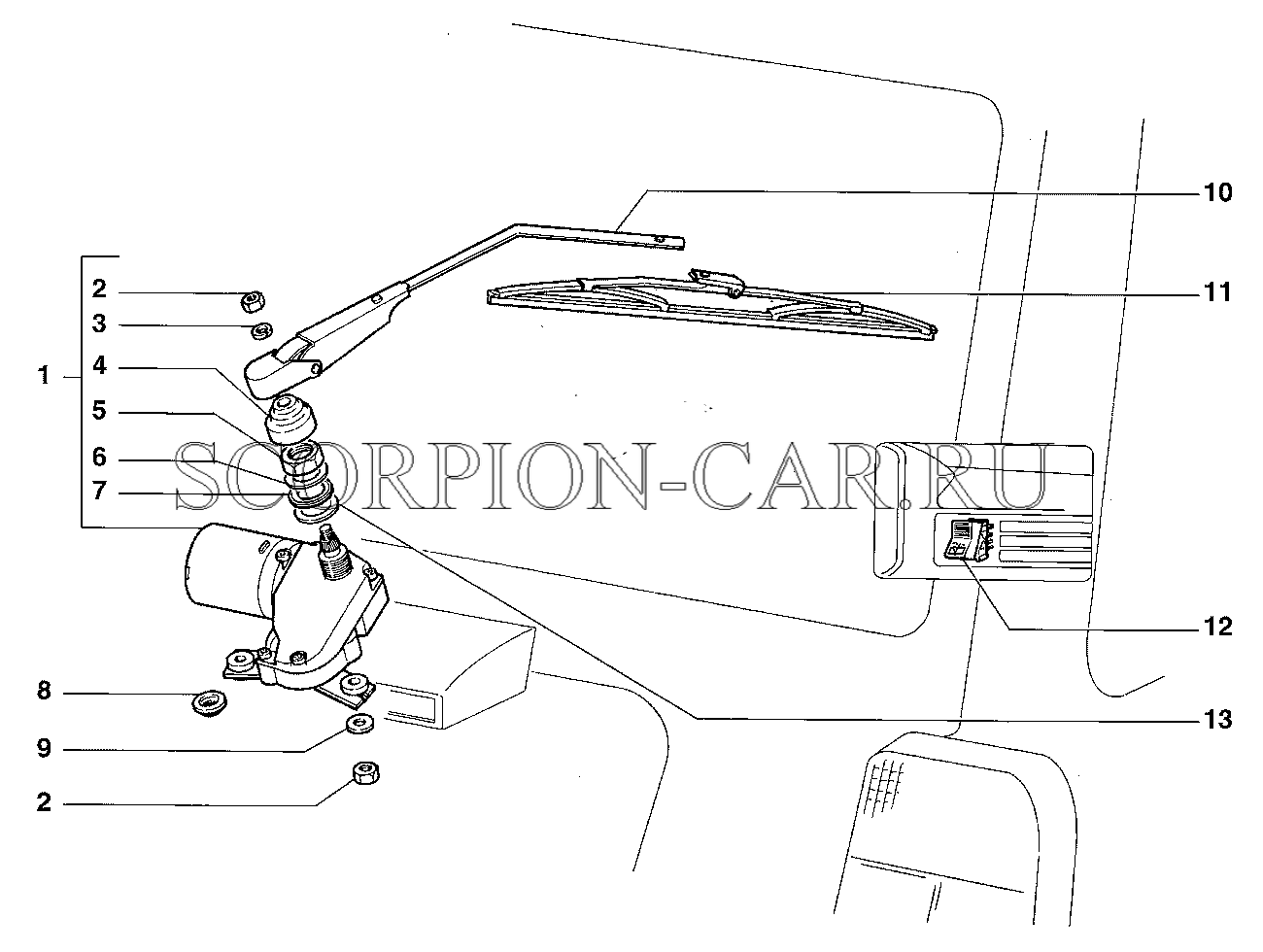

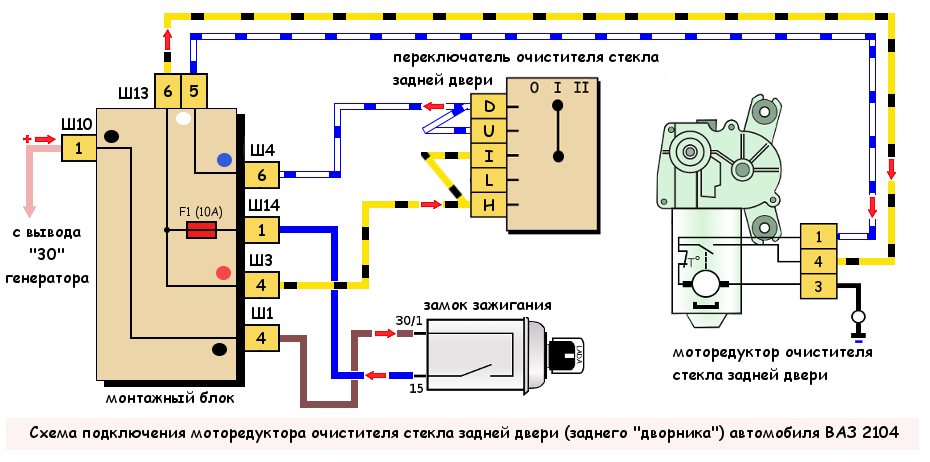

Очиститель заднего стекла

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

сначала разбирается узел;
затем выявляются неисправности;
далее выполняется ремонт или замена неисправных деталей;
на заключительном этапе выполняется сборка узла.

Демонтированный очиститель стекла Демонтаж представляет собой следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
Со шлиц снимаются пластиковые защитные колпачки.
Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
Откручиваем нижний болт крепления кронштейна очистителя.
Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

В этом видео демонстрируется, как снять моторчик дворников и трапецию (автор ролика — Perfectionist Life Craft).

ОЧИСТИТЕЛИ И ОМЫВАТЕЛИ ВЕТРОВОГО СТЕКЛА

Ремонт очистителя ветрового стекла

Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.

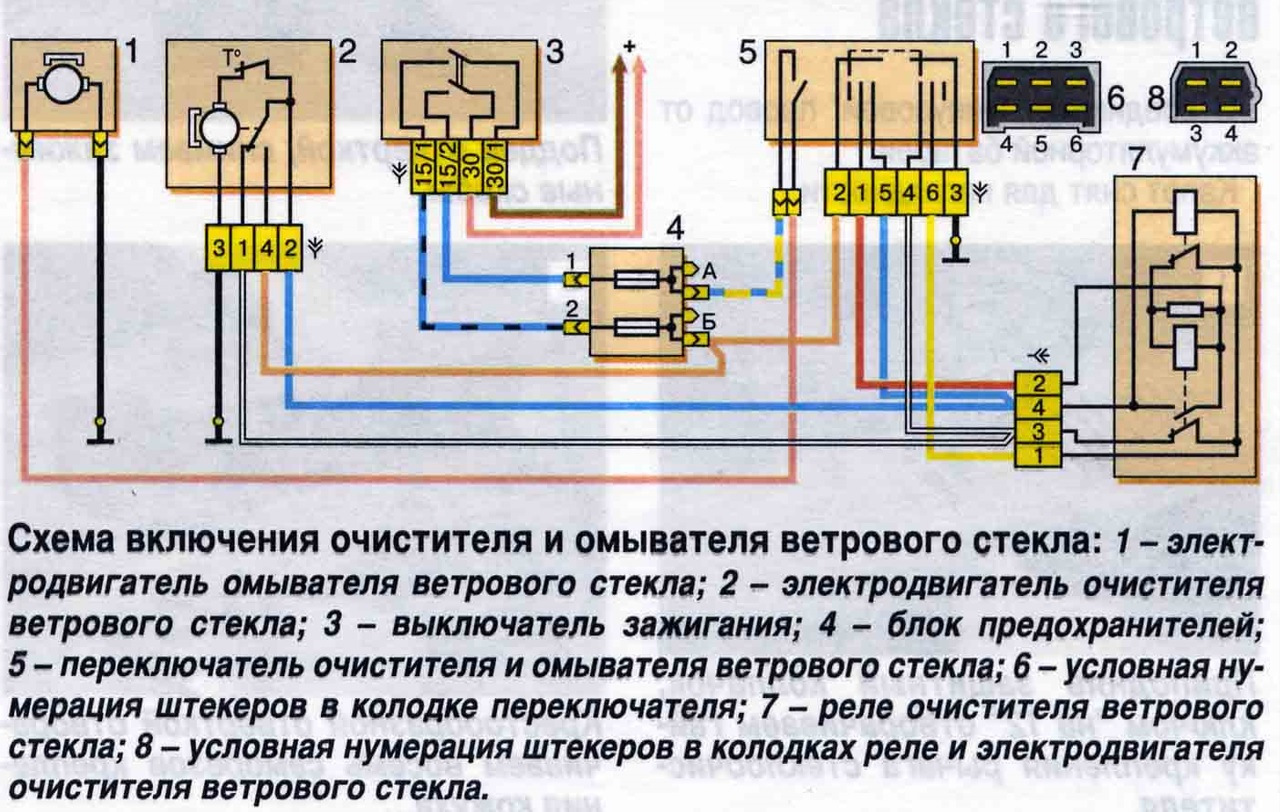

Схема включения очистителя и омывателя ветрового стекла: 1 — электродвигатель омывателя ветрового стекла; 2 — моторедуктор очистителя ветрового стекла; 3 — монтажный блок; 4 — выключатель зажигания; 5 — переключатель очистителя и омывателя в трехрычажном переключателе; 6 — реле очистителя ветрового стекла.

Для проверки состояния контактов моторедуктора снятие стеклоочистителя не требуется.

Снимаем чехол, открывая доступ к редуктору.

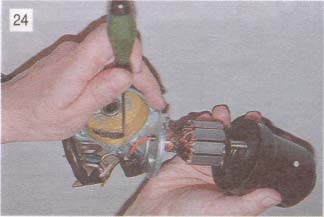

Отверткой отворачиваем винты…

и снимаем крышку

Отворачиваем винт скобы крепления жгута проводов…

…и снимаем панель с прокладкой.

Осматриваем контакты и токопро-водящие дорожки. Сломанные и изношенные элементы меняем в сборе.

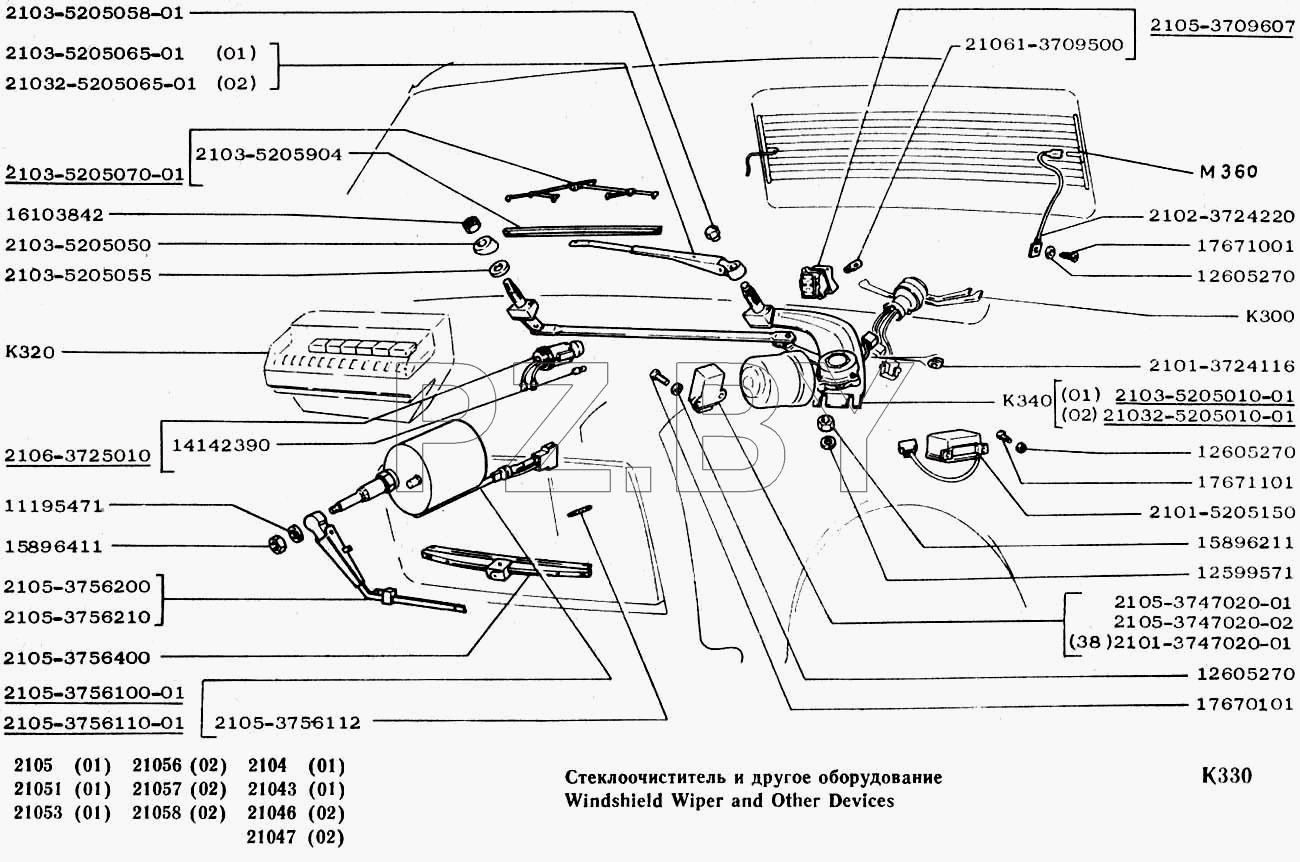

Для снятия стеклоочистителя разъединяем его колодку…

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.

Ключом «на 10» отворачиваем гайку крепления рычага щетки.

Ключом «на 17» стягиваем рычаг со шлицев оси.

Ключом «на 22» отворачиваем гайку…

…и снимаем втулку с резиновой прокладкой.

Так же разбираем привод второй щетки.

Ключом «на 10» отворачиваем две гайки крепления очистителя к кузову.

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.

Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

Ключом «на 10» отворачиваем гайку и снимаем кривошип.

Ключом «на 10» отворачиваем три болта…

…и снимаем кронштейн очистителя.

Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).

Поддев отверткой, снимаем стопорное кольцо,…

…защитный колпачок, стальную и текстолитовую шайбы.

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шее-теоню.

Снимаем с ее оси текстолитовую и стальную шайбы.

Отверткой отворачиваем два винта крепления редуктора,…

.вынимаем пластины…

…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.

Из редуктора вынимаем якорь с надетой на его вал регулировочнойшайбой.

в крышке остаются пружина и подпятник, установленные в торце канала.

Вынимаем из щеткодержателя щетки.

Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином. Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.

Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…

…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.

Устанавливаем в крышку якорь.

С торцев щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ! Для правильной работы щеток очистителя:

перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.

Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.

Кривошип устанавливаем параллельно короткой тяге привода. В противном случае щетки стеклоочистителя не будут останавливаться в нужном положении.

Замена форсунок омывателя ветрового стекла

Вынуть форсунку, не повредив ее фиксаторы, затруднительно. Поэтому старую форсунку просто выдергиваем пассатижами, предварительно сняв шланг, надетый на ее штуцер под рамкой ветрового стекла. Удобнее эту работу выполнять в теплое время года -мягкий шланг легче снимается. Зимой, прежде чем снять (или надеть) шланг, согреваем его рукой.

Ставим новую форсунку, направив о тверс тие жиклера на с текло. Убеждаемся, что оба усика-фиксатора защелкнулись.

Придерживая форсунку, снизу надеваем на нее подводящий шланг.

Так же заменяем и вторую форсунку.

Замена электронасоса омывателя ветрового стекла

Снимаем шланг со штуцера насоса.

Снимаем наконечник провода с вывода «+» электродвигателя насоса (на крышке электродвигателя указана полярность) и наконечник провода «массы» с вывода «минус».

Повернув против часовой стрелки, вынимаем насос в сборе с электродвигателем из бачка.Устанавливаем новый электронасос в обратной последовательности.

Лада 2104 Night_Princess [MiRACLE] › Бортжурнал › Не работает стеклоочиститель и омыватель!

В прошлом году ставил машину в гараж — все работало идеально! И дворники работали в обоих режимах (пауза, быстрый) и омыватель брызгал на ветровое стекло! Выгоняю машину весной этого года — не работает ни стеклоочиститель, ни омыватель! В чем проблема? Усаживайтесь по удобнее мои классические товарищи, сделайте себе поп-корн, возьмите колы и приготовьтесь к длинной истории! Готовы? Поп-корн взяли? Кока-кола есть? Ну поехали тогда товарищи))) Если вы не знаете как работает схема стеклоочистителя и омывателя на классике, то я вам сейчас расскажу! Я поведаю вам все грязные тайны этого девайса в вашей классике! Суть в том, что редко когда в классике отказывают и дворники и омыватель! Чаще из строя выходит что-то одно! Давайте разберем возможные ситуации: 1. В классике и дворники и омыватель сидят на ОДНОМ предохранителе! Это предохранитель F2 на 10 ампер! И если например у вас такая ситуация, что у вас работает омыватель, а дворники работают только в режиме БЫСТРЫЙ, а паузный режим не работает — то я с точностью 99,9 процента могу утверждать, что предохранитель у вас целый и дворники имеют в колодке ПЛЮСОВОЙ контакт! Причина: проблема в реле-прерывателе, которое находится по левую сторону от вашей ноги, за кик-панелью! Меняйте реле! 2. Дворники работают только в режиме паузы. Режим БЫСТРЫЙ не рабтает! Омыватель работает. Предохранитель целый стопудов! Открою вам секрет! Приподнимите дворники или налейте воды на лобовое стекло и вы удивитесь — БЫСТРЫЙ режим заработает, и дворники начнут махать со всей дури! Причина: барахлит терморегулятор моторедуктора дворников. Как починить: ударить по моторчику пару раз через деревяшку! Или разбирать и менять эту мразь… 3. У вас работают дворники в обоих режимах! А вот омыватель не работает! Причина: почти в большинстве случаев виноват электронный насос, который находится в бачке омывателя! 4. Омыватель работает! Не работают дворники! Ни один режим дворников не работает! Причина: моторедуктор сдох скорее всего! Другого просто не может быть! Ибо плюс есть! Минус есть! Все контакты на своих местах! Однозначно что-то с моторедуктором! Может в нем самом закисли контакты или БИМЕТАЛЛИЧЕСКИЙ предохранитель накрылся! 5

Не работает омыватель и дворники в обоих режимах! ЭТО МОЙ СЛУЧАЙ! Читайте предельно внимательно! Причина: 100 процентов перегорела ДОРОЖКА в блоке предохранителей! Предохранитель целый! Как вылечить: ПАЯТЬ ДОРОЖКУ в блоке предохранителей! Или… читайте ниже! ВНИМАНИЕ! Все эти рекомендации действительны на 100% только в случае если все провода стеклоочистителя и омывателя подключены к штатным местам, нигде нет замыканий и ПЕРЕКЛЮЧАТЕЛЬ дворников и омывателя в ИСПРАВНОМ состоянии!
