Грамотная регулировка карбюратора на ваз 2105 своими руками

Классика среди карбюраторов: ДААЗ 1107010

Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.

Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.

При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:

2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.

Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.

Регулировка карбюратора ВАЗ 2105 не представляет сложностей, если автовладелец знает его устройство и знаком с расположением основных узлов. Устройство модели ДААЗ 1107010 — это симбиоз нескольких основных систем, подчиненных друг другу и работающих последовательно.

Система поддержания уровня топлива. Выполняет функцию постоянного уровня горючего в специальной камере.
Система пуска прогрева. Необходима для надежного запуска непрогретого мотора. Здесь происходит приготовление смеси, сильно обогащенной жидким топливом.
Система холостого хода. Необходима для обеспечения работы на холостом ходу при минимальных оборотах коленвала. Обеспечивает равномерную и стабильную подачу жидкого топлива на низких оборотах. Главная ДС при этом не работает.
Система ускорительного насоса. Предназначена для кратковременного обогащения топливно-воздушной смеси горючим в момент резкого открытия заслонки дрюсселя (например, при резком ускорении автомобиля). Благодаря ему мотор работает равномерно, без перебоев при разгоне.
Система дозирования топлива (главная). Регулирует подачу топлива во время движения автомобиля и при различных нагрузках двигателя.
Система эконостата. Это дополнительная система обогащения топливной смеси в случае полной нагрузки двигателя.

Все эти системы последовательно снабжаются горючим через специальное устройство — топливные жиклеры. Жиклеры определяют количество требуемого горючего для смешивания ТВС. То есть, жиклер — это своеобразный калибровочный механизм, который регулирует размеры канала подачи жидкого горючего.

Маркировка жиклеров

Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:

Карбюратор Солекс 21083 в базовой комплектации оборудуется жиклерами с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Числа отображают диаметр дозирующих элементов.
На нижней части «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные отображают пропускную способность жиклеров.
Точно так же, как и в предыдущем примере, осуществляется маркировка воздушных жиклеров, только в этом случае на них будет маркировка 155 и 125, отображающая производительность деталей. Естественно, эти цифры на жиклерах с разной пропускной способностью будут меняться.

Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно – нужно ведь еще понимать, как и на что влияют эти показатели.

Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее – тут.

Немаловажным параметром, влияющим на работу жиклеров, является соотношение количества воздуха и топлива в камере. Нормальным считается соотношение 14,9:1, при котором расход топлива и мощность находятся в равновесии. Для определения подходящей под конкретный стиль вождения комбинации достаточно разобраться, каким будет соотношение воздуха и топлива в горючей смеси.

Заводские топливные жиклеры карбюратора Солекс 21083 рассчитаны на экономичную езду и имеют достаточно малое сечение. Родные жиклеры можно и не менять, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены жиклеров смесь может получиться слишком обедненной, и двигателю попросту будет не хватать горючей смеси для нормальной работы.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

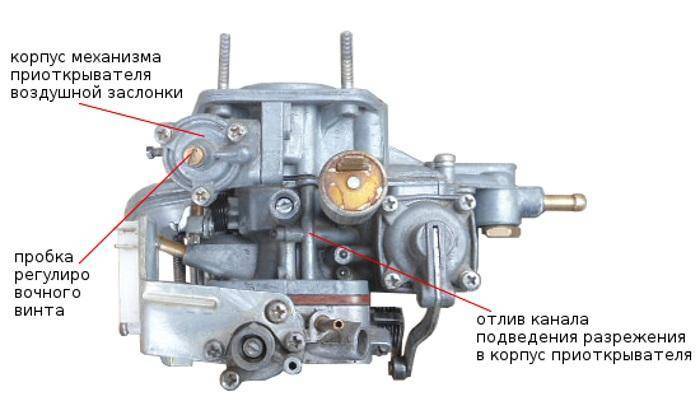

Регулировка пускового устройства

Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

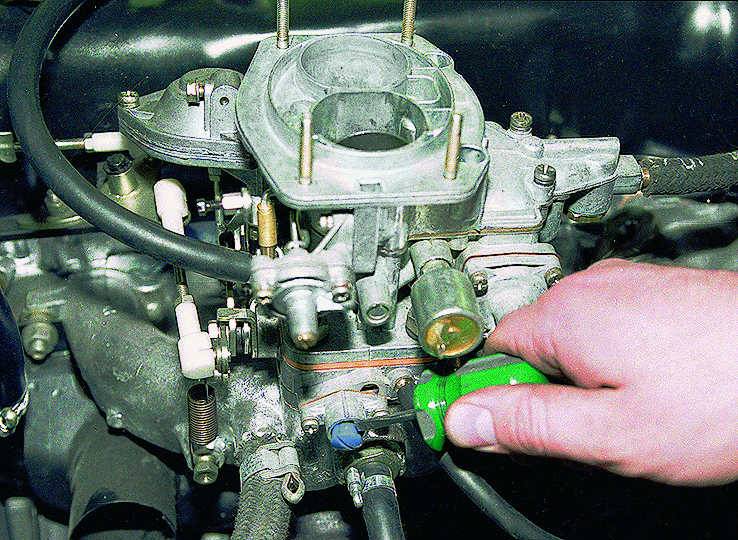

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

Винтом качества разгоняем обороты двигателя до максимальной отметки.
После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в этом устройстве обеспечивает поплавковый механизм.

Настройка поплавкового механизма

Запустите двигатель автомобиля и дайте ему поработать на холостом ходу 2-3 минуты;
Снимите крышку карбюратора;
Проверить уровень топлива в поплавковой камере. Оно должно быть 28мм.

В случае отказа выполняем следующие действия:

Измерьте и отрегулируйте зазор между прокладкой крышки и поплавком, когда язычок поплавка касается шара игольчатого клапана. Оно должно быть 6,5 ± 0,25 мм. Отрегулируйте, сгибая язычок;
Проверить максимальный ход иглы клапана. Оно должно быть 8мм. Для его проверки необходимо измерить расстояние между прокладкой крышки и максимально убранным поплавком. Оно должно быть 14 ± 0,5 мм. Отклонение устраняется воздействием на кронштейн;
Визуально проверьте перпендикулярность язычка оси игольчатого клапана и параллельность поплавка к нижней плоскости крышки. Выровняйте в случае нарушений.

Если стабильный уровень топлива (28 мм) в поплавковой камере не может быть достигнут с помощью всех вышеперечисленных шагов, игольчатый клапан необходимо заменить.

Регулировка пускового устройства карбюратора ВАЗ 2105

Закройте воздушную заслонку за ручку, расположенную в салоне;
Убедитесь, что конец стержня находится на конце канавки в спусковом стержне карбюратора. В случае нарушения устранить сгибанием тяги;

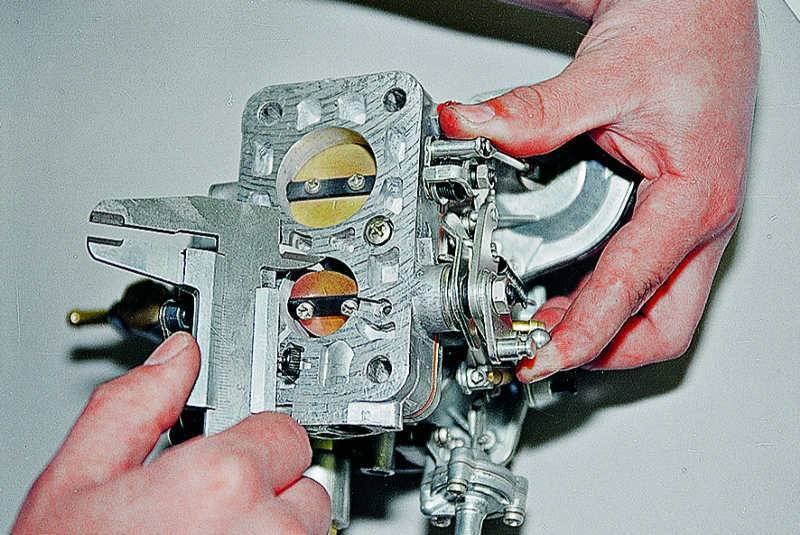

Снимите крышку и измерьте расстояние между краем воздушной заслонки и стенкой патронника при утоплении спускового стержня (стержень утоплен отверткой при отсоединении стержня). Оно должно быть 5,0-5,5 мм. Регулируем поворотом регулировочного винта стартера.

Настройка холостого хода

Этот вид работ следует выполнять при прогретом двигателе.

Винтом регулировки количества смеси довести двигатель до 850 об / мин;
Качественным винтом довести скорость до максимального уровня;
Уменьшите скорость числовым винтом до 850;
Довести винт до максимального качества;
Достигнув при этом 850 об / мин, затягивайте винт качества до тех пор, пока не пора «встряхнуть двигатель»;
Откручивая качественный винт, достигается стабильная работа двигателя.

При правильной настройке карбюратора ВАЗ 2105 расход топлива летом не должен превышать:

за городом по трассе при скорости 90 км / ч — 7-7,5 л на 100 км;
в городском цикле езды — 8,5 — 9 литров.

Если эта работа вам не дается самостоятельно, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗа.

Карбюратор ВАЗ 2107, он же Озон, завоевал наибольшую популярность у конкурентов Weber, Solex и DAAZ, особенно для этой модели Lada. Прототип «ДААЗ» менее популярен».

Схема каждого из них в принципе одинакова, но у каждого есть особое устройство. Чтобы определить, какой образец лучше всего поставить на «семерку», рассмотрим каждый экземпляр отдельно.

Карбюратор ВАЗ 2105 – общая информация

На интересующих нас «Жигулях» пятой модели главным силовым агрегатом является четырехтактный четырехцилиндровый ДВС с объемом 1,45, 1,29 и 1,57 л.

Чаще всего устанавливались модели 2105-1107010-20 и 2105-1107010-10. Их различие между собой состоит в величине сечения двух элементов:

добавочного патрубка;
топливного главного жиклера, расположенного в первичной камере.

Карбюраторы указанных модификаций располагают пятью основными механизмами:

системой эконостата;
дозирующей основной камерой;
системой запуска холодного мотора и его прогрева;
ускорительным насосом;
системой холостого хода;
системой, отвечающей за поддержание требуемого уровня бензина.

Жиклеры карбюратора ВАЗ 2105 имеют следующую маркировку:

2105-1107010-10. Воздушный жиклер: основная система – 170 для первой и второй камеры, холостой ход – 170 и 70 соответственно. Топливный: основной системы – 109 и 162, холостого хода – 50 и 60. Насоса ускорительного: 40 (перепускной и топливный).
2105-1107010-20. Все маркировки аналогичные предыдущей модели за исключением топливного элемента основной системы – 107 (в 2105-1107010-10 маркировка 109).

В целом карбюратор «пятерки» представляет собой достаточно сложный прибор, который обеспечивает стабильное функционирование двигателя автомобиля на разных режимах, смешивает в заданной пропорции горючее для транспортного средства и воздух, а затем и подает полученную комбинацию в цилиндры силовой установки. Правильная же его настройка гарантирует экономный расход топлива и устойчивость работы «сердца» авто.

Особенности

На двигатели этого автомобиля устанавливались карбюраторы «Солекс» 21053. Данный номер обязательно указан на табличке, которую можно найти на крышке агрегата. Карбюратор этот двухкамерный – это нужно для правильного и быстрого процесса образования топливной смеси и подачи ее в камеры сгорания.

Чтобы двигатель мог нормально функционировать в самых разных режимах, такая модель карбюратора состоит из трех основных конструктивных элементов: верхней части, средней, а также нижней – карбюратора.

Верхняя представляет собой крышку. В ней имеются встроенные штуцеры подачи бензина, а также воздушная заслонка, отверстие с резьбой для жиклера холостого хода, корпус пускового устройства.
Средняя часть – это не что иное, как основной корпус карбюратора «Солекс» 21053. Внутри сделаны большие и малые диффузоры, а также камеры. Еще есть у «Солекс» 21053 жиклеры топливные и воздушные.
В нижней части имеются поплавковая камера для топлива, а также дроссельные заслонки для подачи топливной смеси в цилиндры и регулировки потока воздуха.

Можно кратко описать принцип действия данного агрегата. Так, бензин через игольчатый клапан попадает в поплавковую камеру карбюратора. Потом под воздействием разряжения бензин через жиклеры подается в первую камеру – она основная. Вторая камера включается при высоких нагрузках. Затем в первой готовится топливная смесь. Проходя через распылители на малых диффузорах, бензин дробится на мелкие частицы, в итоге происходит образование топливной смеси. Если необходимо эксплуатировать двигатель в режиме максимальных или полных нагрузок, задействуется и вторая камера – принцип ее работы аналогичен.

О настройке

Поддержание нужного уровня топлива в карбюраторе обеспечивается специальным поплавковым механизмом.

Поплавковый механизм

Для его настройки нужно завести мотор и позволить ему проработать несколько минут на холостом ходу. Затем нужно снять крышку карбюратора и проверить уровень топлива в поплавковой камере – он должен быть равен 28 мм.

Если он отличается, нужно сделать следующее:

Измерить и отрегулировать расстояние между прокладкой крышки и поплавком при контакте поплавка и шарика игольчатого клапана. Оно должно быть равно 6,5 мм (допускается отклонение 0,25 мм).
Производим регулировку, подгибая язычок.
Проверяем максимальный ход иглы клапана, который должен составлять 8 мм. Для проверки следует измерить расстояние между прокладкой крышки и поплавком, максимально отведенным. Оно должно быть равно 14 мм с отклонением 0,5 мм. Для устранения отклонения нужно воздействовать на кронштейн.
Зрительно проверяем перпендикулярность язычка относительно оси игольчатого клапана, а также параллельность поплавка относительно нижней крышки. Если заметите нарушения – выровняйте все.

Если после всех перечисленных выше действий вам не удалось достичь стабильного уровня топлива, равного 28 мм, в поплавковой камере следует поменять игольчатый клапан.

Пусковое устройство

Для регулировки пускового устройства карбюратора ВАЗ 2105 нужно сделать следующее:

Рукояткой тяги, которая находится в салоне, закрыть воздушную заслонку.
Убедиться, что хвостовик тяги находится в конце паза штока устройства запуска карбюратора. При нарушении исправить ситуацию, подогнув тягу.
Снять крышку и измерить зазор между кромкой заслонки и стенкой камеры при утопленном штоке. Он должен варьироваться от 5 до 5,5 мм. Настраиваем его, вращая регулировочный винт пускового устройства.

Холостой ход

Для настройки холостого хода нужно завести и прогрет двигатель, а затем проделать следующие операции:

Вывести мотор на 850 об/мин при помощи вращения винта количества смеси.
Винтом качества смеси вывести обороты на максимальный уровень.
Снизить обороты до 850 винтом количества.
Довести до максимума винтом качества.
Добившись так 850 оборотов в минуту завернуть винт качества до тех пор, пока мотор не будет потряхивать.
Отворачивая винт качества обеспечить устойчивую работу мотора.

При грамотной регулировке карбюратора пятерки расход топлива летом не должен превышать следующих показателей:

7-7,5 литров на сотню за городом при скорости 90 км/ч;
8,5-9 литров в городском режиме.

Если самостоятельно произвести регулировку и ремонт карбюратора вы не можете, не мучайте ни себя, ни машину, а обратитесь к специалистам.

Видео:

Регулировка карбюратора ВАЗ 2105

В процессе эксплуатации все карбюраторы ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.

В любом случае регулировка карбюратора ВАЗ 2105 — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо этого, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.

Для качественной полноценной регулировки понадобится:

Подготовить рабочее место. Чтобы отрегулировать системы устройства, его потребуется снять с машины, промыть, продуть и установить на ровное и чистое место.
Подготовить инструмент. В случае с ВАЗ 2105, это комплект гаечных ключей, крестовая и плоская отвёртки. Не лишней будет и ветошь, так как возможны подтекания топлива.
Найти сервисную книжку на ВАЗ 2105. В этом мануале производитель указал все рабочие параметры конкретной модели, именно с этими параметрами и необходимо будет сверяться в процессе работы.

Основные этапы регулировки

После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:

Первым делом специалисты обычно регулируют количество оборотом коленвала. Оптимальное число составляет от 750 до 800 оборотов в минуту. Для выставления этого параметра необходимо будет до упора затянуть регулировочный винт, после чего аккуратно открыть его на три оборота назад.
Далее потребуется донастроить объём газа СО2 в выхлопах автомобиля. Для этого винт качества нужно закрутить до упора и отвернуть обратно на 4 или 5 оборотов.
Регулировка холостого хода проводится винтом холостого хода. Для этого нужно слегка подтянуть винт в обратном от карбюратора направлении.
Поплавок в поплавковой камере должен находиться строго по центру, поэтому для достижения нужного показателя можно слегка надавить на защёлки.

Фотогалерея: регулировка своими руками

Чистка жиклёров

Много вопросов возникает у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые.

Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно. Они будут работать ровно столько же, сколько и новые.

Жиклёры не должны иметь следов износа на корпусе и разбитых отверстий

Таблица: номера и размеры жиклёров ВАЗ 2105

Параметры	Первая камера	Вторая камера
Тип	К-151	К-151Д	К-151	К-151
Жиклер топливный главный, см 3 /мин	220±3,0	220+3,0	380±5,0	380±5,0
Жиклер воздушный главный, см 3 /мин	330±4,5	330±4,5	330±4,5	330±4,5
Блок жиклеров холостого хода, см 3/мин:
трубка холостого хода	95±1,5	95±1,5	─	─
трубка эмульсионная	85±1,5	85±1,5	─	─
Жиклер воздушный холостого хода	330±4,5	330±4,5	─	─
Жиклер эмульсионный холостого хода	280±3,5	280±3,5	─	─
Жиклер топливный переходной системы, см 3 /мин	─	─	150+2,0	150+2,0
Жиклер воздушный переходной системы, см 3 /мин	─	─	270±3,5	270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм	0,4 +0,03	0,4 +0,03	─	0,4 +0,03
Диаметр отверстия в винте эконостата, мм	1,1 +0,06	1,1 +0,06	─	2 +0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1 +0,06	1,1 +0,06	─	─
Диаметр седла топливного клапана, мм	2,2 +0,06	2,2 +0,06	─	─
Диаметры диффузоров, мм:
малых	10,5 +0,1	10,5 +0,1	10,5 +0,11	10,5 +0,11
больших	23 +0,045	23 +0,045	26 +0,045	26 +0,045
Масса поплавка в сборе — не более 12,5 г.

Техника сборки карбюратора Ваз 2104-2105-2107

Техника сборки карбюратора в последовательности.

Карбюратор собирается в последовательности, обратной разборке

При этом обращайте внимание на следующее:

— поплавок должен свободно вращаться на своей оси, не задевая за стенки камеры;
— игольчатый клапан должен свободно скользить в своем гнезде без перекосов и заеданий, а поводок клапана ваз 2104, 2105, 2107, жигули не должен препятствовать движению язычка поплавка.

Чтобы при сборке не перепутать местами жиклеры ваз 2107 первой и второй камер, обращайте внимание на маркировку жиклеров и при установке их руководствуйтесь таблицей тарировочных данных, приведенной в начале главы

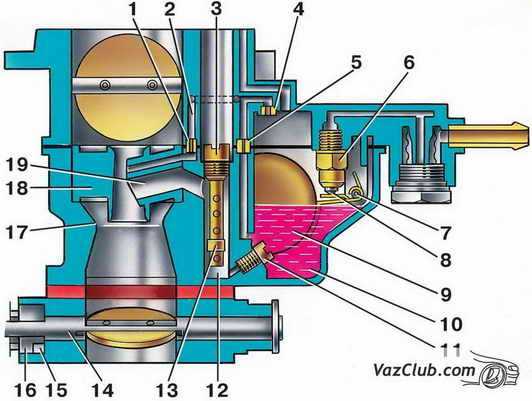

Схема главной дозирующей системы карбюратора и эконостата (распылитель эконостата находится во второй камере карбюратора. На схеме он условно показан в первой камере)
1 — эмульсионный жиклер эконостата
2 — эмульсионный канал эконостата
3 — воздушный жиклер главной дозирующей системы
4 —воздушный жиклер эконостата
5 — топливный жиклер эконостата
6 — игольчатый клапан
7 — ось поплавка
8 — шарик запорной иглы
9 — поплавок
10 — поплавковая камера
11 — главный топливный жиклер
12 — эмульсионный колодец
13 — эмульсионная трубка
14 — ось дроссельной заслонки первой камеры
15 — канавка золотника
16 — золотник
17 — большой диффузор
18 — малый диффузор
19 – распылитель

Главные воздушные жиклеры ваз 2104 имеют маркировку на верхней плоскости головки жиклера (например, «150»), которая обозначает диаметр отверстия жиклера (1,50 мм).

У главных топливных жиклеров 11 цифры наносятся на боковой поверхности («112») и тоже обозначают диаметр отверстия жиклера (1,12 мм).

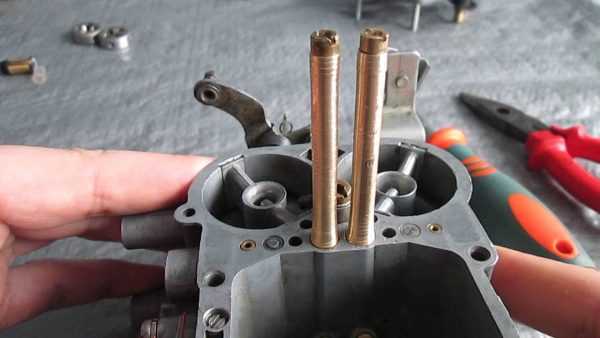

Эмульсионные трубки 13 имеют маркировку на цилиндрической поверхности, в нижней части трубок. Там наносятся цифры (например, «F15»), которые обозначают номер тарировки трубки.

На малых диффузорах 18 также имеются цифры (например, «4,5»), обозначающие номер тарировки отверстия распылителя.

У топливных жиклеров холостого хода цифры выбиваются на цилиндрическом пояске (например, «50» или «60») и указывают диаметр отверстия (0,50 или 0,60 мм).

Схема привода дроссельных заслонок карбюратора
1 — жиклер пневмопривода, расположенный в диффузоре первой камеры
2 — рычаг привода дроссельных заслонок
3 — рычаг, жестко связанный с осью дроссельной заслонки первой камеры
4 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры
5 — жиклер пневмопривода, расположенный в диффузоре второй камеры
6 — рычаг, связанный с рычагом 9 через пружину
7 — ось дроссельной заслонки второй камеры
8 — шток пневмопривода
9 — рычаг управления дроссельной заслонкой второй камеры
10 — канал подвода разрежения в пневмопривод
11 — втулка штока
12 — пневмопривод дроссельной заслонки второй камеры

Присоединять шток 8 к рычагу 6 на оси дроссельной заслонки второй камеры карбюратора ваз 2104 необходимо в следующем порядке:

— поверните дроссельную заслонку второй камеры в вертикальное положение;
— нажмите до упора на шток 8 пневмопривода и, удерживая втулку 11 от проворачивания, вывертывая или завертывая шток, отрегулируйте его длину так, чтобы отверстие в наконечнике штока 8 оказалось против штифта на рычаге 6;
— наденьте шток 8 на штифт рычага 6 и закрепите стопорной шайбой;
— закрепите шток 8 контргайкой, удерживая другим ключом втулку 11 от проворачивания.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

Прибавление в мощности и уверенный набор скорости.
Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.

Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора.

Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов.

А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами

Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера

Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.

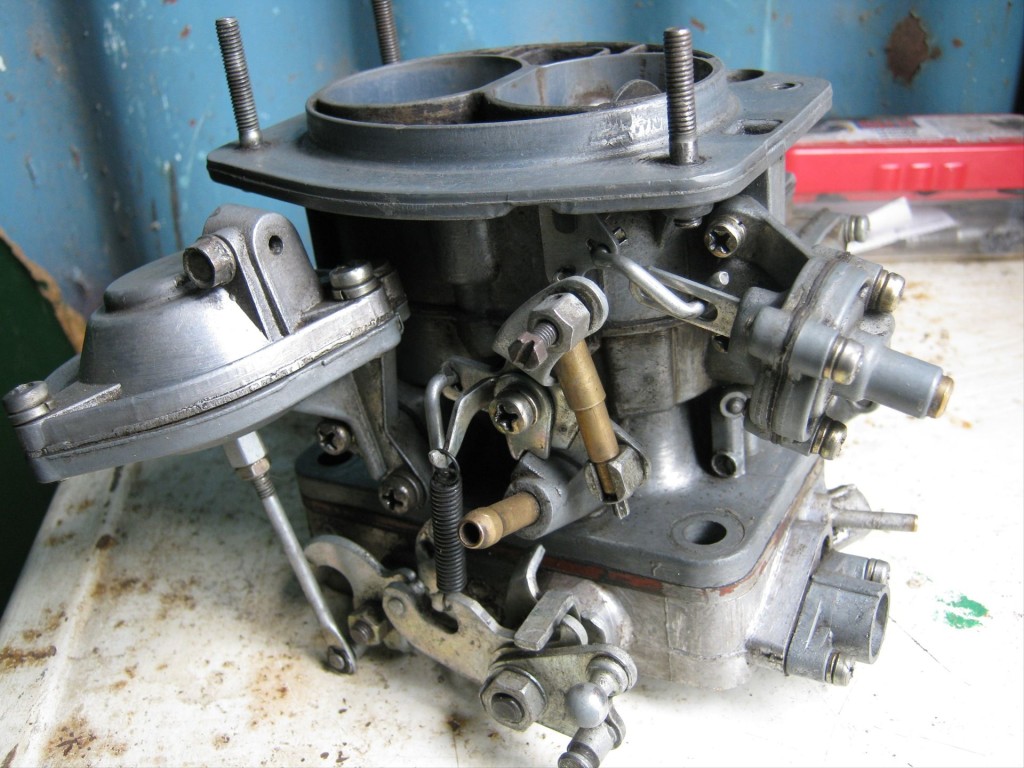

Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).

Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (+50-50) об/мин.

Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.

Все описанное справедливо и для регулировки карбюратора ВАЗ-2121. На автомобиле ВАЗ-2107 установлен Озон с экономайзером принудительного холостого хода, но регулировка карбюратора ВАЗ-2107 производится так же. А вот регулировка карбюратора ВАЗ-21213 несколько отличается, т.к. на этой модели установлен карбюратор Солекс.
