Схема рабочего цилиндра сцепления уаз хантер

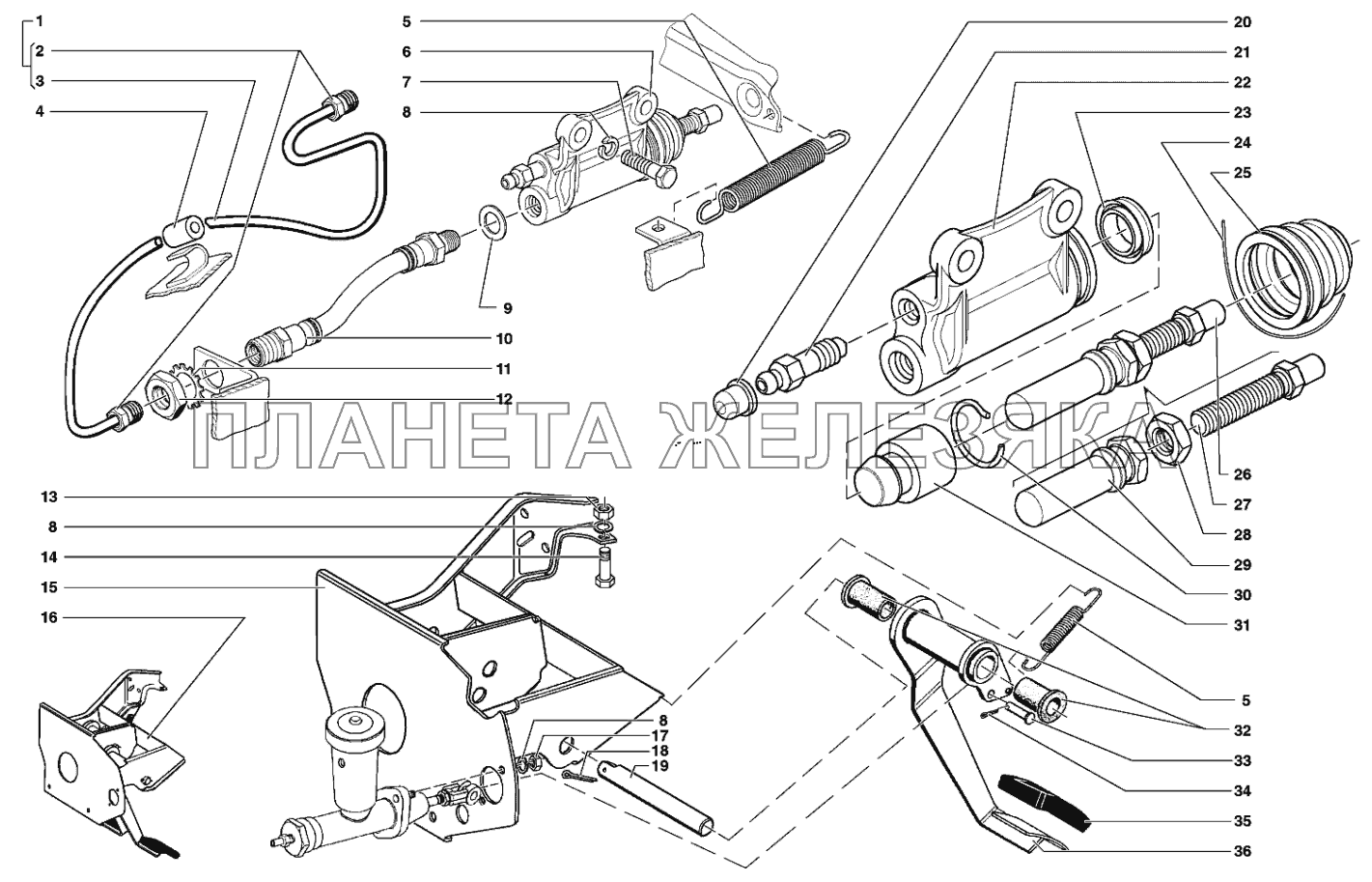

Замена своими руками

Сперва необходимо слить оставшуюся жидкость в системе. Сделать это можно при помощи шприца. Данная операция необходима для того, чтобы промыть от грязи систему гидропривода. На некоторых моделях, доступ может быть закрыт расширительным бачком охлаждающей системы. Для удобства снимаем крепежные гайки емкости и снимаем шланг. Откручивать следует ключом на 10. Далее демонтируем металлическую трубку, которая идет от главного цилиндра сцепления. Она может быть медной либо алюминиевой. После этого вынимаем главный цилиндр, предварительно открутив ключом на 13 две крепежные гайки. При помощи головки на 17 необходимо извлечь шланг, который идет от рабочего цилиндра. Дальше нам снова понадобится ключ на 13. При помощи его мы откручиваем два болта, которые крепят рабочий цилиндр сцепления. УАЗ при этом стоит на нейтральной передаче. Сам рабочий цилиндр на данном автомобиле крепится на картере коробки передач. Чтобы не повредить другие элементы, аккуратно отсоедините толкатель от вилки. Если шланги снимаются «на весу» (то есть на снятом элементе), цилиндр можно закрепить при помощи разводного ключа с одной стороны, а с другой – накидком откручивать трубку. Но будьте аккуратны, так как при механическом воздействии резина может потрескаться.

Коробка передач УАЗ-Хантер 315195, УАЗ-31519

При резком включении/переключении передачи возможен одиночный стук в коробке передач. При резком включении переднего моста при движении возможен незначительный стук в шлицах муфты включения переднего моста.

Коробка передач КПП УАЗ-Хантер 315195, УАЗ-31519

1 – передний картер;
2 – крышка подшипника первичного вала;
3 – первичный вал;
4 – болт крепления крышки подшипника первичного вала;
5 – задний подшипник первичного вала;
6 – зубчатый венец первичного вала;
7 – двух конусный синхронизатор III и IV передач;
8 – ступица и муфта синхронизатора III и IV передач;
9 – фиксатор;
10 – шариковый подшипник;
11 – шестерня III передачи;
12 – выключатель индикатора нейтрального положения;
13 – болт головки штока механизма управления;
14 – головка штока механизма управления;
15 – рычаг управления в сборе;
16 – вал управления в сборе;
17 – кронштейн предохранителя включения заднего хода в сборе;
18 – шестерня заднего хода вторичного вала;
19 – двух конусный синхронизатор заднего хода;
20 – уплотняющая крышка;
21 – кольцо синхронизатора V передачи;
22 – муфта и ступица синхронизатора V передачи и заднего хода;
23 – шестерня V передачи вторичного вала;
24 – задний картер;
25 – стопорное кольцо заднего подшипника вторичного вала;
26 – вторичный вал;
27 – стопорное кольцо;
28 – стопорное полукольцо;
29 – защитное кольцо;
30 – сальник подшипника;
31– сдвоенный радиально-упорный шариковый подшипник вторичного вала;
32 – задний конический роликовый подшипник промежуточного вала;
33 – промежуточный вал;
34 – болт крепления оси промежуточной шестерни заднего хода;
35 – промежуточная шестерня заднего хода;
36 – вал промежуточной шестерни заднего хода;
37 – шестерня I передачи вторичного вала;
38 – ступица и муфта синхронизатора I и II передач;
39 – трехконусный синхронизатор I и II передач;
40 – шестерня II передачи вторичного вала;
41 – передний конический роликовый подшипник промежуточного вала;
42 – регулировочное кольцо подшипника промежуточного вала;
43 – регулировочное кольцо крышки подшипника первичного вала.

1 -цилиндр выключения сцепления;
2 -клапан перепускной;
3 –коробка передач;
4 -раздаточная коробка;
5 -пробка заливного отверстия картера коробки передач;
6 -пробка сливного отверстия картера коробки передач;
7 -пробка сливного отверстия картера раздаточной коробки;
8 –пробка заливного отверстия картера раздаточной коробки.

Четырехступенчатая коробка передач КПП УАЗ-Хантер 315195, УАЗ-31519 и раздаточная коробка

1 -коробка передач;
2 -пробка заливного отверстия картера коробки передач;
3 -пробка сливного отверстия картера коробки передач;
4 — раздаточная коробка;
5 -пробка сливного отверстия картера раздаточной коробки;
6 -пробка заливного отверстия картера раздаточной коробки.

В процессе эксплуатации автомобиля возможно понижение уровня смазки в четырехступенчатой коробке передач до 8 мм относительно нижней кромки заливного отверстия и одновременное его повышение в раздаточной коробке. При этом выравнивать уровни смазки не обязательно.

Замена сцепления УАЗ Патриот

Установить новые детали взамен старых изношенных можно своими руками. Если обратиться в службу автосервиса, переустановка на машину с двигателем 409 потребует затрат в размере 20 тыс. руб. Для обновлений своими руками понадобятся:

смотровая яма;
диск сцепления;
корзина для бизнес-газель.

Возможно, потребуется помощь напарника, т. к. коробка тяжелая.

Последовательность действий:

Фланцы карданного вала отсоединяют от редуктора и барабанного ручника.
Цилиндр отделяют от корпусных элементов, снимают.
Убирают катализатор.
Манипуляции с коробкой передач — снимают рукояти, сливают масло, отсоединяют тросик ручной передачи. Снимают разъемы, болты, коробку отбора мощности. С домкратом работы пройдут быстрее и легче.
Снимают кожух.
Отсоединяют коробку передач. Во избежание повреждений механизм можно опустить на старую шину.
Откручивают крепежные болты корзины, отделяют ее и диск.
Устанавливают корзину, использованную ранее. Ее месторасположение на маховике для удобства помечают фломастером.
Маховик требует внимательного изучения: недопустимы повреждения и царапины. Если они есть, придется его заменить.
Осматривают состояние выжимного подшипника. Он располагается на шлицах вала.
Затем устанавливают сцепление заново. Последовательность действий обратная разборке.
Используют оправку. На нее сначала помещают диск с корзиной, закрепляют к маховику. Затем вытаскивают.

Корзина и диск быстро и надежно встают на место благодаря старому валу. Установка центруется оправкой. Шлицы и вал занимают положенное место. Если специальной оправки нет, лучше подобрать что-то подобное.

Интересно! Ступица УАЗ Патриот

Как установить коробку УАЗ Патриот на место:

Применяя пропущенные через раму веревки, поднимают коробку.
Используют закрученный крепеж.
Устанавливают цилиндр, исключив зазор для рабочего хода.
Наносят клей-герметик на плоскость раздаточной коробки и коробки передач.
Далее все детали располагают в обратном порядке.

После обновлений важно залить свежее масло.

Сцепление УАЗ Патриот предназначено для переключения скоростей с одного режима движения на другой. При помощи главных деталей устройства осуществляется передача крутящего момента, гасится колебательная волна, трансмиссия и маховик своевременно соединяются и разъединяются. Если детали изнашиваются, рекомендуется своевременно их менять. Замене подлежит весь набор: диски, маховик, выжимной подшипник.

Снятие педали сцепления

Перед началом замены рабочего цилиндра сцепления УАЗ Хантер необходимо снять педаль сцепления. Это позволит освободить доступ к цилиндру и выполнить работу более удобно.

Для снятия педали сцепления выполните следующие действия:

Отверните гайку крепления педали на оси. Для этого используйте подходящий ключ.
Отсоедините педаль от тросика сцепления. Для этого отожмите фиксатор на кронштейне и выньте тросик.
Аккуратно снимите педаль с оси и установите ее в безопасное место.

Теперь педаль сцепления снята, и вы можете приступить к замене рабочего цилиндра сцепления УАЗ Хантер. После замены цилиндра установите педаль обратно, следуя указанным выше действиям в обратном порядке.

Трансмиссия

Конструкторы Ульяновского завода создали полноприводную трансмиссию УАЗ 31519. Она имеет механическую четырехступенчатую коробку переключения передач. Управление коробкой осуществляется рычагом, установленным в салоне авто.

На машине установлено сухое однодисковое сцепление. Оно соединяет первичный вал коробки переключения передач и маховик силовой установки. Устойчивость к износу диска сцепления обеспечивается фрикционными накладками. Сцепление имеет гидравлический привод. Включение и выключение сцепления осуществляется нажатием педали.

Подключение переднего моста выполняет раздаточная коробка. Она имеет две скорости вращения. Это положительно влияет на показатели проходимости транспортного средства. У раздатки УАЗ 31519 существует один недостаток. Шестерни внутри РК имеют прямые зубья. При движении шестерни зубьев ударяются друг о друга, создавая высокий уровень шума.

Крутящий момент от раздаточной коробки к колесным механизмам передается при помощи редукторов планетарного типа. Редукторы УАЗ 31519 оснащены межколесным дифференциалом. Колесные механизмы связаны с редуктором полуосями.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
Проверьте целостность расширительного бачка и уровень жидкости в нем.
Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

Откройте крышку расширительной емкости и посадите на водительское место помощника.
Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
Снимите расширительный бачок.
Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Причины износа сцепления УАЗ Патриот

Если комплект сцепления повредился раньше срока, определенного в инструкции по использованию, этому есть несколько причин. В каких случаях необходима замена:

если автомобиль дергается при начале движения;
при трогании с места происходит пробуксовка;
обороты двигателя нарастают, а скорость движения не увеличивается.

В первом варианте ослабляется крепление демпферных пружин, они теряют способность гасить удары. Неполадки провоцирует использование колес большего размера, чем родных. Постоянная езда по сельской местности и бездорожью также не благоприятствует работе механизма.

Интересно! Система смазки двигателя — назначение и принцип работы

Причиной проблем для УАЗ Патриот во втором варианте становится недостаток крутящего момента, когда двигатель работает, скорость переключена, но автомобиль не двигается с места. Результатом станет повреждение накладок. Зачастую штатный диск не выдерживает вес авто, из-за этого на сцепление идет повышенная нагрузка.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
Настройка необходимого положения путем изменения позиции с помощью ключа.
Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

Как правильно поставить диск сцепления

От правильной установки детали зависит функциональность транспорта, плавное движение, отсутствие шума и вибрации, комфортное перемещение по трассе. Последовательность действий, как правильно поставить диск сцепления:

Демонтаж коробки передач и рабочего цилиндра гидропривода.
Снятие 4 болтов, соединяющих внизу картер сцепления, с помощью ключа.
Удаление из конструкции нижнего элемента картера сцепления и прокладки.
Установка отметки позиции маховика и корзины — ведущего диска.
Снятие крепежных элементов, соединяющих корзину и маховик.
Демонтаж ведущего и ведомого дисков.

Профилактика

Чтобы система сцепления прослужила как можно дольше, следите за уровнем остатка жидкости в системе. Спустя 2 года или 50 тысяч километров пробега ее необходимо слить и залить новую. После этой процедуры обязательно прокачайте систему. Помните, что гидравлическая жидкость хорошо впитывает влагу. При отсрочке замены в системе образуется ржавчина, которая сократит срок службы главного и рабочего цилиндра сцепления. Следите за герметичностью трубок, особенно в местах, где соединяются металлические с резиновыми. Бывает, что материал трескается или протирается о колесо (если речь идет о передних). Это очень опасно, так как при разгерметизации системы вы останетесь без сцепления и доехать до пункта назначения можно только на буксире или гробя свою коробку передач.

Сцепление УАЗ-Хантер, УАЗ-31519

При движении автомобиля УАЗ-Хантер 315195, УАЗ-31519 на малых скоростях, на 1-2 передачах коробки передач в режиме разгон-торможение прослушивается стук в трансмиссии в виде кратковременных щелчков.

При движении на высших передачах КПП УАЗ-Хантер 315195, УАЗ-31519 и раздаточной коробке на скоростях свыше 60 км/ч в режиме торможения двигателем, а так же при движении накатом (нейтральном положении в КПП) возможен шум трансмиссии в виде незначительного низкочастотного гула и возможно появление кратковременного незначительного дребезжания рычага переключения раздаточной коробки.

При резком ускорении автомобиля УАЗ-Хантер 315195, УАЗ-31519 – легкий стук при выборе зазоров в шлицевых соединениях трансмиссии.

При торможении двигателем – легкий стук при выборе зазоров в шлицевых соединениях трансмиссии.

При движении накатом и последующем резком ускорении автомобиля – легкое постукивание колец синхронизаторов коробки передач.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач. Уровень жидкости должен быть на 15-20 мм ниже верхнего края бачка 2 (рис.1).

На наличие воздуха в системе гидропривода указывает «мягкость» педали и неполное выключение сцепления автомобиля УАЗ-Хантер 315195, УАЗ-31519. Прокачку системы производите через перепускной клапан рабочего цилиндра выключения сцепления аналогично покачиванию гидропривода тормозов.

Положение педали выключения сцепления регулируется изменением длины толкателя 5 (см. рис. 1) главного цилиндра выключения сцепления. Полный ход педали сцепления с нажимной пружиной диафрагменного типа должен быть 150±20 мм.

Полный ход педали сцепления УАЗ-Хантер 315195, УАЗ-31519 с нажимными пружинами и оттяжными рычагами должен быть 185±20 мм. Свободный ход педали сцепления с нажимной пружиной диафрагменного типа (5-30 мм) обеспечивается конструкцией сцепления и не регулируется.

Привод главного цилиндра выключения сцепления УАЗ-Хантер 315195, УАЗ-31519

1 -крышка бачка;
2 -корпус бачка;
3 -корпус главного цилиндра;
4 — колпак защитный;
5 -толкатель;
6 -гайка;
7 -муфта толкателя;
8 –педаль выключения сцепления;
9 -выключатель педали сцепления;
10 -гайки;
11 –буфер.

Установка нового рабочего цилиндра

1. Подготовьте новый рабочий цилиндр, убедитесь, что он соответствует модели и марке вашего УАЗ Хантер.

2. Снимите старый рабочий цилиндр, отвернув гайку крепления и снимите его с места установки.

3. Внимательно осмотрите место установки цилиндра, очистите его от грязи и других загрязнений при помощи специальной чистящей смазки или растворителя.

4. Установите новый рабочий цилиндр на место крепления и затяните гайку, обеспечивая надежное крепление.

5. Проверьте свободное перемещение толкателя цилиндра, убедитесь, что он свободно выдвигается и отступает при нажатии на педаль сцепления.

6. Запустите двигатель и проверьте работу нового цилиндра на предмет утечек, неправильного функционирования или шумов.

7. При необходимости, подрегулируйте положение и натяжение толкателя цилиндра, чтобы обеспечить оптимальную работу механизма сцепления.

8. При необходимости, заполните рабочую жидкость в цилиндре и проверьте ее уровень.

9. После завершения установки нового рабочего цилиндра, проведите тестовую поездку и убедитесь в правильной работе сцепления.

Важно:

Перед установкой нового рабочего цилиндра, рекомендуется проверить состояние других элементов сцепления и при необходимости, заменить их.

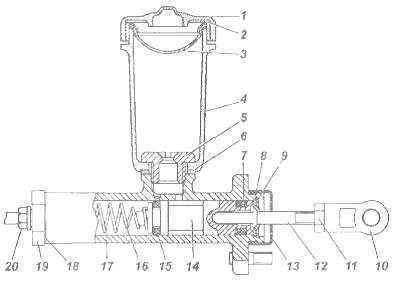

Главный цилиндр сцепления

В автомобиле все механизмы имеют органы воздействия и органы управления, не является исключением и система сцепления машины. Она нужна для того, чтобы на короткое время отсоединить КПП от мотора и переключить скорость. Принцип работы основан на том, что водитель, нажимая на педаль, отсоединяет механизм переключения передач от мотора внутреннего сгорания. После того, как педаль отпущена, диск снова соединяет мотор и КПП, и машина начинает движение или ускоряется. Для того, чтобы водитель не прилагал усилия к педали, был разработан дополнительный усилитель педали сцепления. Основной частью этого механизма является главный цилиндр сцепления.

Устройство

В основной состав входят:

бачок, в него заполняется жидкость, чаще всего тормозная, она нужна, чтобы передать давление с педали на диск;
главный цилиндр сцепления;
рабочий цилиндр сцепления;
педаль;
трубопровод.

Главное, что должно работать в этой системе, – это рабочий цилиндр сцепления, именно с его помощью отводится диск сцепления от мотора.

Главный цилиндр сцепления может быть нескольких видов, но главная задача и принцип работы остаются неизменными во всех вариантах. Итак, каждый главный цилиндр содержит следующие элементы:

толкатель, он связывает педаль и механизм;
главный цилиндр;
поршень;
пробки и пружина.

Для того, чтобы наглядно рассмотреть устройство этого прибора, можно найти схему в Интернете. Рассмотрев схему, становится ясным, что основную часть цилиндра заполняет жидкость, которая в любой момент может отодвинуть диск сцепления от мотора. Жидкость хранится в верхней части, это нужно, чтобы жидкость без труда попадала внутрь и постоянно был запас рабочей жидкости. Когда педаль отпущена, между соединителем педали с цилиндром и поршнем образовывается пространство, через которое жидкость из системы попадает в устройство. Помимо области для ее хранения в главном цилиндре предусмотрена специальная зона. Во время нажатия на педаль в рабочей зоне происходит движения поршня, и устройство главного цилиндра сцепления передает усилие на рабочий цилиндр сцепления. Такая конструкция помогает дать необходимые усилия, которые требуются, чтобы диск смог отодвинуться от двигателя, не используя усилия человека. Когда водитель отпускает педаль, поршень возвращается на место за счет сжатия пружины.

Неисправности

Хоть механизм и кажется на первый взгляд простым и понятным, в нем все-таки происходят сбои. К сожалению, разработчики не придумали еще ни одной системы, которая не выходила бы из строя. Чаще всего сцепление перестает работать по двум причинам.

Первая причина – это недостаточное количество жидкости в трубопроводе. В этот момент педаль сцепления будет просто проваливаться, а эффекта ждать следует с задержкой. В этом случае надо долить жидкости в трубы, а лучше слить старую и залить полностью новую.
Вторым минусом считается попадание воздуха в трубопровод системы. На самом деле произойдет то же самое, что и в первом случае, только здесь для того, чтобы избавиться от этой проблемы, потребуется внимательно осмотреть весь трубопровод системы или соединения. После того, как будет найдена течь, ее нужно немедленно устранить.

Чтобы устранить вторую причину, можно отогнать машину в автосервис. Но если есть желание самостоятельно отремонтировать эту неисправность, то тут ничего трудного нет. Первым делом нужно осмотреть весь трубопровод системы и все соединения, обнаружив течь, ее нужно немедленно устранить. Делать это можно несколькими способами.

Первый способ – это сварка, подойдет тогда, если трубы выполнены из металла. Сварка бывает нескольких видов, какой тип использовать, зависит напрямую от металла, из которого изготовлены трубы.
Второй способ — это промазать герметикой. Этот способ подойдет, если течь обнаружена в местах стыка.

Устранив все недочеты по герметичности труб, требуется заменить тормозную жидкость в трубах. Это нужно для того, чтобы система работала в нужном режиме.

Резюме

Все системы автомобиля имеют ряд достоинств и недостатков. К сожалению, некоторые системы невозможно убрать из автомобиля, потому что машина перестанет ездить. Система сцепления не относится к таким, но если убрать механизм гидравлического сцепления, то на педаль придется нажимать в несколько раз сильнее. Поэтому водители просто ухаживают за этим механизмом для того, чтобы не менять его. Эта система содержит в себе много важных элементов, основными из которых являются главный цилиндр и рабочий цилиндр сцепления.
