Замена прокладки гбц рено логан

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность  – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход  топлива — город  10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике –  400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации.  По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru

Как менять прокладку головки блока цилиндров

Такую работу по ремонту авто, как замена прокладки ГБЦ своими руками можно и нужно научиться делать тем, кто любит различные технические устройства, кто любит проводить выходные в теплую погоду у себя в гараже. Чтобы заменить, особых заумных навыков не требуется, просто надо узнать последовательность замены, какие инструменты для этого потребуется, какую прокладку правильно выбрать прежде, чем купить и, как правильно поставить и собрать. Кстати, нужно ли использовать герметики при замене прокладок? Узнать подробнее о герметиках для клапанной крышке и других соединительных деталей.

Как менять прокладку ГБЦ:

1. Демонтировать все навесное оборудование (что мешает снятию головки). Это воздушный фильтр и т.д.
2. Открутить болты крепления. Здесь есть свое правило — сначала ослабить болты посередине и от середины по симметрии. Сначала, каждый болт следует отворачивать только на 1 оборот. Соблюдение этого правила защитит от микродеформаций плоскости ГБЦ, так все болты изначально капитально затянуты, если ослабить сразу резко пару болтов с одного края, то головку может «повести», потом придет везти на шлифовку.
3. Снять старую ГБЦ.
4. Снять старую прокладку ГБЦ. Кто не знает как выбирать прокладки, лучше пусть сразу не выкидывает старую прокладку. С ней можно съездить в автомагазин. Потому что есть разные прокладки для одних и тех же марок и моделей автомобилей. Надо проверить, отверстия каналов охлаждения соответствовали отверстиям на прокладке. Потому что лично видел, когда однажды примерял прокладку, смотрю, а там на прокладке не вырезаны некоторые отверстия, которые должны быть в соответствии с каналами блока.
5. Хорошо очистить посадочную поверхность на блоке цилиндров. Если есть твердые смолы, очистить ножичком.

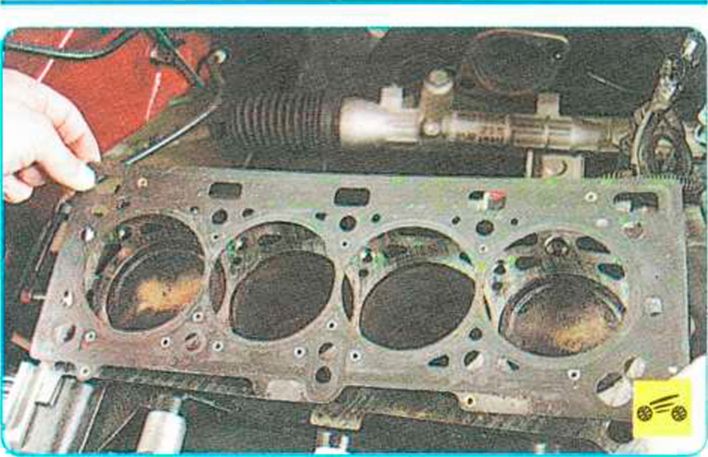

6. Установить новую прокладку на блок цилиндров.
7. Очистить посадочное место головки и установить ее на блок. Делать это аккуратно, не повредив прокладку.
8. Затягивать болты по определенной схеме. Затяжку болтов производить строго по указанной схеме, разработанной производителем двигателя конкретной машины. Момент затяжки очень важен для соединения таких деталей.
9. После установки и затяжки в определенном порядке, и с требуемым оптимальным моментом затяжки, монтируем снятое навесное оборудование.

Обязательно менять болты при замене прокладки?

Эту тема (по какой схеме затягивать ГБЦ) была рассмотрена в материале: как снять головку блока цилиндров на двигателе различных авто. Если коротко, то, узнать надо ли менять болты для крепления ГБЦ очень просто, достаточно измерить линейкой длину «бывших» болтов.

Узнать длину новых болтов для определенного ДВС и сравнить. Если длина стала больше, то есть болт вытянулся больше, чем на 2 мм, то болт надо менять. Если состояние резьбы и длины болта и граней для ключа в норме, то менять не обязательно.

ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока в следствие перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», «Torx», отвертка.

Ремонт ГБЦ

С вопросом «Кто виноват?» разобрались. Далее прямо по Чернышевскому – будем решать следующую проблему: «Что делать?». Вариантов, в зависимости от характера неисправности, множество. Иногда требуется заменить целиком «голову», иногда – только прокладку, клапан и т. п. На ранних этапах неисправности можно обойтись добавлением в смазку специальной присадки Suprotec Active Plus. Она защитит пары трения: шток – направляющая клапана, шейки – подшипники распредвала, кулачки – толкатели и т.д.

Присадка Супротек Актив Плюс Бензин для бензинового двигателя
Присадка для бензиновых и газовых двигателей с пробегом более 50 000 км. Может применяться для форсированных и турбированных двигателей.
подробнееотзывы

Диагностика

Любой ремонт начинается с диагностики. Внешний осмотр не дает возможность выявить все неисправности, поэтому требуется выполнить снятие головки блока цилиндров. Узел нужно полностью перебрать, проверяя степень износа каждой детали. Дефектные элементы необходимо заменить новыми.

Следует учитывать, что модели современных двигателей сильно различаются по конструкции, поэтому снимать головку блока цилиндров ВАЗ нужно иначе, чем аналогичный узел у Mercedes или Subaru. Подробная инструкция для каждой модификации содержится в руководстве по ремонту автомобиля.

Клапаны

Замена клапанов возможна только при снятой ГБЦ, иначе извлечь их невозможно. Также нужно демонтировать распределительный вал ГРМ. Свечи зажигания рекомендуется выкрутить, чтобы случайно не повредить их.

Чтобы «рассухарить» клапан, необходимо купить специальный инструмент. Некоторые мастера «старой школы» проделывают эту операцию с помощью молотка. Категорически не рекомендуем подобный метод, поскольку он чреват серьезным повреждением клапана.

Извлеченную деталь необходимо очистить от нагара и тщательно осмотреть. Если износ превысил допустимый уровень (информация указывается в руководстве по ремонту), клапан нужно заменить новым. Если износ элемента не достиг критического уровня, можно очистить и притереть его.

Седло клапана тоже нужно проверить на наличие прогаров. Если каверны нельзя устранить притиркой, деталь обрабатывается шарошкой с помощью дрели, а затем притирается с помощью специальной абразивной пасты.

Важный момент: если у вас нет достаточных навыков в работе с металлом, и элементами двигателя автомобиля в частности, лучше не рисковать. Поручите ремонт головки блока цилиндров профессионалам. Неквалифицированные действия могут усугубить ситуацию.

Прокладка

Если прокладка головки блока цилиндров повреждена, требуется замена. Как-то отремонтировать эту деталь невозможно. Конечно, эпоксидная смола клеит все, но в следующий раз просто так разобрать двигатель не получится.

При установке новой детали затяжку головки блока цилиндров нужно выполнять очень внимательно и аккуратно. Необходимо использовать ключ с динамометром, чтобы строго соблюсти момент приложения силы. Информация указана в руководстве по ремонту для каждой модели мотора.

Замена ГБЦ

При особо серьезных повреждениях поможет только замена головки блока цилиндров новым узлом. Цена элемента сильно отличается для разных моделей. Например для машин ВАЗ, это от 12 000 до 30 000 рублей. Конечно, можно купить б/у деталь: она обойдется почти втрое дешевле, но потребуется тщательно проверить ее на наличие скрытых дефектов.

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.

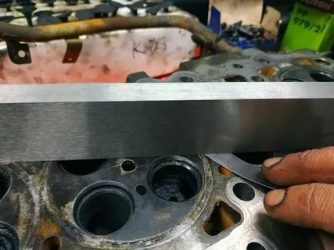

Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла. Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно

Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Пробои прокладки ГБЦ: как понять и что делать — Авто Гуру

Обеспечение герметичности блока, недопущение попадания газов из цилиндров в моторный отсек – функции ГБЦ. Прокладка служит ограждающем элементом, не позволяя охлаждающей жидкости смешиваться. Ее пробои чреваты серьезными проблемами. Может перегреваться двигатель, отработанные газы выходят из-под капота. В любом случае придется тщательно проверить все. Только сначала необходимо понять причину такой неприятности и как с этим бороться.

Узнаем пробой прокладки

Диагностика простая, под силу даже новичку-автомобилисту.

Проверить целостность прокладки можно одним из нескольких способов:

Еще одним проверенным методом является поступление выхлопных газов в отсек охлаждения. Здесь также придется положиться на визуальный осмотр. Нужно снять радиаторную крышку, чтобы убедиться в отсутствии сильного извержения.

Пластиковая бутылка с водой как эффективный способ определения пробоя

Данный метод проверен автолюбителями годами. Он действительно помогает выявить неисправность прокладки. Понадобится обычная бутылка, наполненная водой. Проверяется все просто: нужно запустить движок, затем погрузить в воду сапун, находящийся на расширительном бачке.

Общие этапы

Рекомендуем купить набор инструментов для ремонта ГБЦ – подбор фиксаторов, головок ключей, насадок и разнообразных приспособлений.

1. Слить технические жидкости (моторное масло, антифриз).

2. Отключить разъемы, крепления, шланги, тросики.

3. Снять воздушный фильтр, дроссель, рампу, катушку зажигания и др.

4. Снимаем ремни генератора, ГРМ. Попутно можно их заменить в случае необходимости (после осмотра).

5. После снятия производим осмотр помпы (она часто дает течь) и сальника коленвала.

6. Теперь нам мешают провода к генератору, компрессору кондиционера и насосу гидроусилителя. Если генераторный и насосный провод отключить легко, то к         кондиционеру надо знать, как отключить. Он тянется в узком пространстве компрессора и генератора. Поэтому надо сначала снять насос гидроусилителя, сам генератор, чтобы к нему добраться.

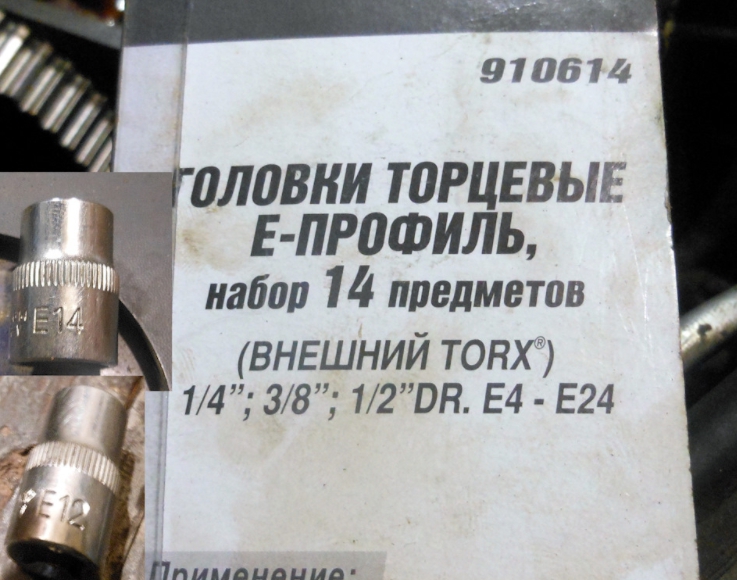

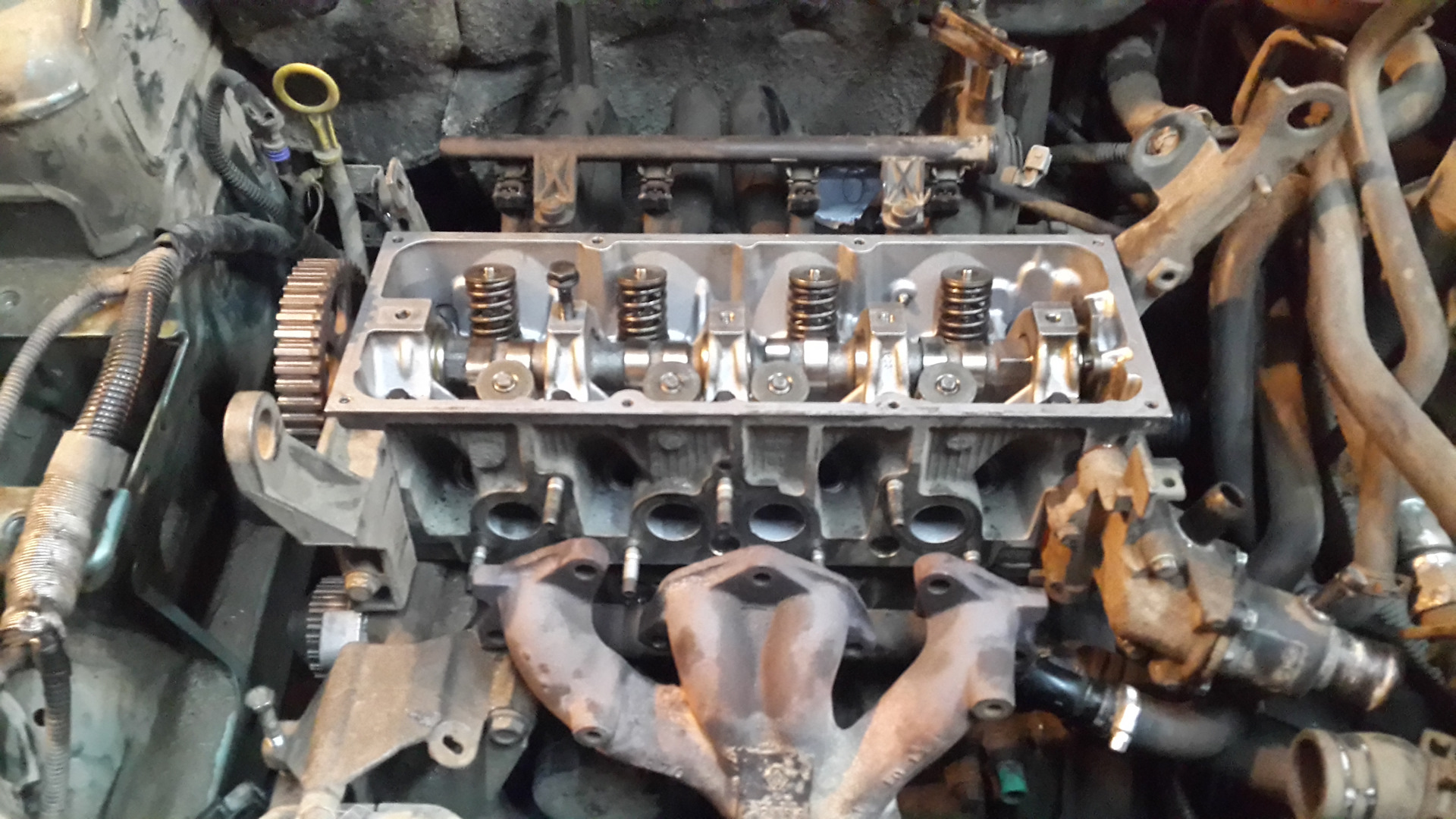

7. Убираем клапанную крышку.8. Снимаем ГБЦ с помощью торцевых головок E-12, E14.

9. Не забываем снять нижнюю гайку на впускном коллекторе.ГБЦ снят, можно провести его осмотр. Смотрят состояние поршней, подтеки, пробои, как плотно поршни «сидят» в цилиндрах и пр.

Дальнейшие шаги

10. Снимаем картер ДВС, чтобы добраться до поршней. Здесь мастера может поджидать препятствие – подрамник, который мешает дальнейшему демонтажу.Вывешиваем двигатель на прочной доске, как показано на фото, или иным способом.

11. Поддон снимаем, вынимаем поршни.

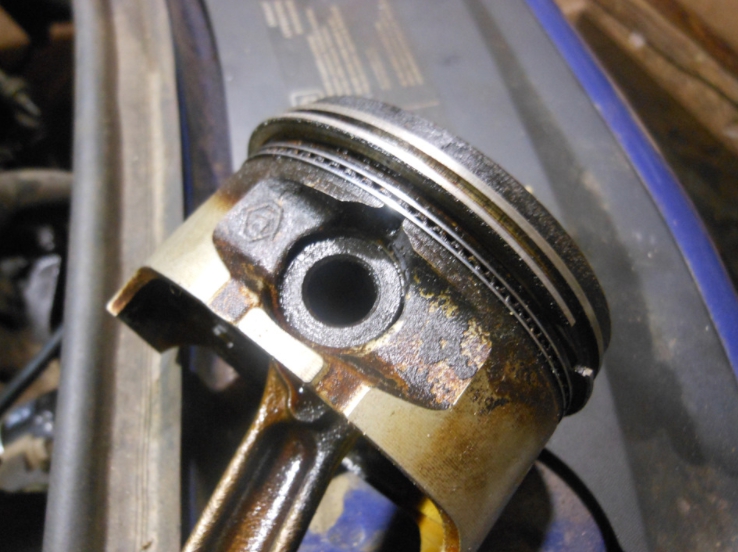

12. Каждый поршень лучше пометить. Осматриваем поршни на предмет нагара и степени закипания маслосъемных колец.

13. Производим очистку поршней, замену МСК (если надо).

14. Разбираем и чистим ГБЦ, меняем комплектующие: поршневые кольца, прокладки и пр.

Сбор производим в обратном порядке вплоть до залива технических жидкостей. Надо прокрутить двигатель без включения зажигания. Теперь подсоединяем катушку зажигания и чередуем короткими запусками для смазывания всей системы ГБЦ. Прогреваем двигатель, но недолго, только чтобы сгорела солярка, которой промывались составляющие. Теперь надо выпустить воздух из системы охлаждения, а когда перестанет идти дым от внешних частей двигателя, то делаем окончательную заводку. Ждем пока не сработает вентилятор, а потом выпускаем остатки воздуха из охлаждающей системы.

Ремонт двигателя Рено своими руками закончен, дальше ждет обкатка около 1 тыс. км, проверка свечей, регулирование клапанов, замены масла и фильтров.

Когда необходима замена прокладки ГБЦ

Визуально определить, когда деталь пришла в негодность, очень сложно

Для этого следует обратить внимание на признаки и моменты, которые подскажут, что требуется ремонт. Необходимо помнить, что они не могут на 100% подтвердить, что прокладка требует немедленной замены, но закрывать глаза на симптомы нельзя. 1

Ремонт. Прокладка ГБЦ – это одноразовая деталь, которая нуждается в замене при любой разборке двигателя. Не стоит экономить и оставлять старую, даже при идеальном внешнем виде. Устранить последствия будет дороже, чем покупка новой запчасти

1. Ремонт. Прокладка ГБЦ – это одноразовая деталь, которая нуждается в замене при любой разборке двигателя. Не стоит экономить и оставлять старую, даже при идеальном внешнем виде. Устранить последствия будет дороже, чем покупка новой запчасти.

2. Антифриз в цилиндрах и пятна на щупе. Бывают случаи, когда прокладка прогорает между отверстиями, и в масло начинает попадать охлаждающая жидкость. Тогда на щупе образовывается пена, а также уменьшается уровень антифриза

Чтобы окончательно удостовериться в этом, следует обратить внимание на глушитель. Белый дым или густой пар говорит, что в цилиндрах присутствует жидкость. 3

Течь моторного масла. Прокладка негерметична и пропускает техническую жидкость. Однако сначала следует узнать степень натяжения головки. Бывают моменты, когда она не закреплена как необходимо. Проверку можно сделать самостоятельно. Нужно только учесть последовательность и усилие затяжки шпилек. Для этого используется динамометрический ключ и руководство по эксплуатации. Если затянуть шпильки в неправильной последовательности, то образуется просвет, через который проникает масло. А чрезмерное усилие может сорвать крепежные элементы в гнездах

3. Течь моторного масла. Прокладка негерметична и пропускает техническую жидкость. Однако сначала следует узнать степень натяжения головки. Бывают моменты, когда она не закреплена как необходимо. Проверку можно сделать самостоятельно. Нужно только учесть последовательность и усилие затяжки шпилек. Для этого используется динамометрический ключ и руководство по эксплуатации. Если затянуть шпильки в неправильной последовательности, то образуется просвет, через который проникает масло. А чрезмерное усилие может сорвать крепежные элементы в гнездах.

Если течь исчезла, значит, причина была в протяжке. Если осталась – поможет только замена прокладки ГБЦ.

4. Пятна в антифризе. При неисправной прокладке масло попадает в охлаждающую жидкость, и образуется налет в радиаторе или расширительном бачке. Проверить это можно следующим образом. Открутив крышки емкостей, визуально убедиться в наличии посторонних примесей в технических средствах.

5. Пузырьки в радиаторе либо бачке. К их образованию приводит попадание выхлопных газов через прокладку ГБЦ в охлаждающую жидкость.
