Замена маслосъемных колпачков лады приора 8 и 16 клапанов: пошаговая инструкция

Какова стоимость замены маслосъемных колпачков на СТО

Никто не будет спорить, что силовые агрегаты автомашин относятся к высокотехнологичным конструкциям. Они состоят из многих узлов и деталей. В процессе смазки клапанов важную роль играют маслоотражающие сальники, но, к сожалению, их срок службы ограничен. Не каждый автомобилист в состоянии самостоятельно определить неисправный узел и произвести ремонт ДВС. Поэтому многих интересует не только цена такой услуги в автосервисе, но и в каком случае ее нужно проводить.

Заменить маслосъемные колпачки можно единственным способом:

1. Дождаться пока двигатель и все его элементы остынут.
2. Снять клапанную крышку (не ковырять отверткой!)

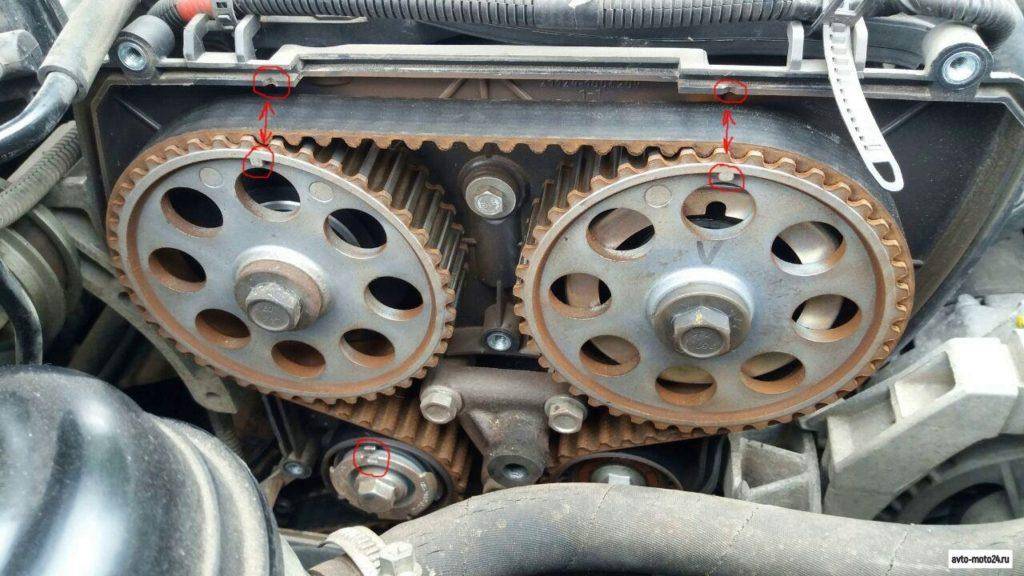

3. Выставить коленчатый и распределительный валы по меткам. (промаркируйте детали, чтобы не перепутать их при сборке двигателя!)
4. Взяв специальный инструмент (рассухариватель), установить его лапку на шпильку распредвала. Вторую часть рассухаривателя установить на тарелке клапана.
5. Нажимая на инструмент, аккуратно достать сухари. (для удобства можно воспользоваться пинцетом!)
6. Начать замену маслосъемных колпачков лучше с цилиндров, в которых поршни находятся в верхней мертвой точке.
7. Достать пружинку и тарелку.
8. Вытягивающими движениями съемником снимаем маслосъемные колпачки. (не снимать пассатижами, т.к. можно повредить посадочную площадку колпачка!)
9. Новые колпачки надеваем предварительно смазав шток клапана, оправкой набиваем маслосъемный колпачок, проверяет ровность установки колпачка. Повторяем с остальными колпачками.
10. Устанавливаем новую прокладку клапанной крышки и закручиваем болты крепления клапанной крышки по определенной схеме с нужным усилием.

Такой вид замены в СТО обойдется в среднем от 4000 рублей + стоимость маслосъемных колпачков. Можно отметить, что данный вид технического обслуживания довольно прост для выполнения его самостоятельно.

Причины износа заднего сальника коленвала на Приоре

Как утверждают специалисты крупных авторемонтных мастерских, наиболее распространенными причинами повреждений задних сальников коленвала приоры являются три фактора:

1. Несвоевременная замена масла.
2. Некачественное изделие.
3. Чрезмерно высокие температуры при работе двигателя.

В первом случае происходит следующее: отработанное масло содержит в себе большое количество микрочастиц, загрязнений которые способны нанести повреждения элементам системы и уплотнительной резинке в частности.

Второй фактор достаточно распространен по причине увеличившегося количества контрафактной автомобильной продукции. Естественно, подделки, бракованные изделия не отвечают стандартам качества и не имеют износостойкости, длительной переносимости высоких рабочих температур.

Третья причина обусловлена сильным перегревом ДВС, что пагубно сказывается на материале уплотнительного кольца, в результате чего, он может частично оплавиться и потерять свою герметичность.

Какова периодичность замены?

Рекомендуемый срок эксплуатации уплотнительного элемента составляет около 140 тысяч километров пробега. Однако такие цифры являются ориентировочными, так как при одинаковом размере пробега нескольких автомобилей, условия их эксплуатации могут существенно различаться.

5.11.4 Замена маслосъемных колпачков

5.11.3. Замена маслосъемных колпачков

«Замена прокладки крышки головки блока цилиндров»«Замена ремня привода газораспределительного механизма и натяжного ролика»«Замена прокладки головки блока цилиндров»«Замена прокладки головки блока цилиндров»«Замена и обслуживание свечей зажигания»«Установка поршня первого цилиндра в положение ВМТ такта сжатия»«Замена ремня привода газораспределительного механизма и натяжного ролика»«Замена прокладки головки блока цилиндров»«Замена прокладки головки блока цилиндров»«Замена прокладки крышки головки блока цилиндров»«Замена прокладки головки блока цилиндров»

9. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов…	10. …и снимите корпус.

11. Выньте распределительные валы из опор головки блока цилиндров.	12. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

13. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.	14. Выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.

Полезный совет Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

15. Снимите тарелку пружины.	16. Снимите пружину.

Предупреждение При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено!

Полезный совет Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

18. Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.

19

Осторожно запрессуйте колпачок до упора.

Примечание Если на стержень клапана устанавливали направляющую втулку, снимите ее.

Полезный совет После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

«Замена прокладки головки блока цилиндров»

25. Смажьте моторным маслом опоры распределительных валов в головке блока и гидротолкатели.	26. Установите распределительные валы в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.

Примечание Распределительный вал впускных клапанов снабжен отличительным пояском.

27. Смажьте моторным маслом шейки…	28. …и кулачки распределительных валов.

Предупреждение Пускать двигатель разрешается не раньше чем через 1 ч после нанесения герметика.

Примечание Корпус подшипников центрируется втулками, запрессованными в головку блока цилиндров. Перед установкой корпуса проверьте их наличие и правильность запрессовки.

«Замена прокладки головки блока цилиндров»«Замена ремня привода газораспределительного механизма и натяжного ролика»«Проверка натяжения ремня привода генератора»

Замена маслосъемных колпачков без снятия головки

Пока распредвал будет снят проверьте его на предмет износа шеек и кулачков.

Демонтируйте толкатели клапанов: в зависимости от конструкции, снимите коромысла либо выньте стаканы с гидрокомпенсаторами.

Так как поршни I и IV цилиндров у вас уже стоят в ВМТ, замену лучше начать с краев. Потому что для рассухаривания клапана нужно, чтобы он во что-то упирался в нашем случае это будет днище поршня.

На некоторых моделях впускной коллектор мешает настолько сильно, что рассухариватель приходится укорачивать. Так как это проще чем снять коллектор.

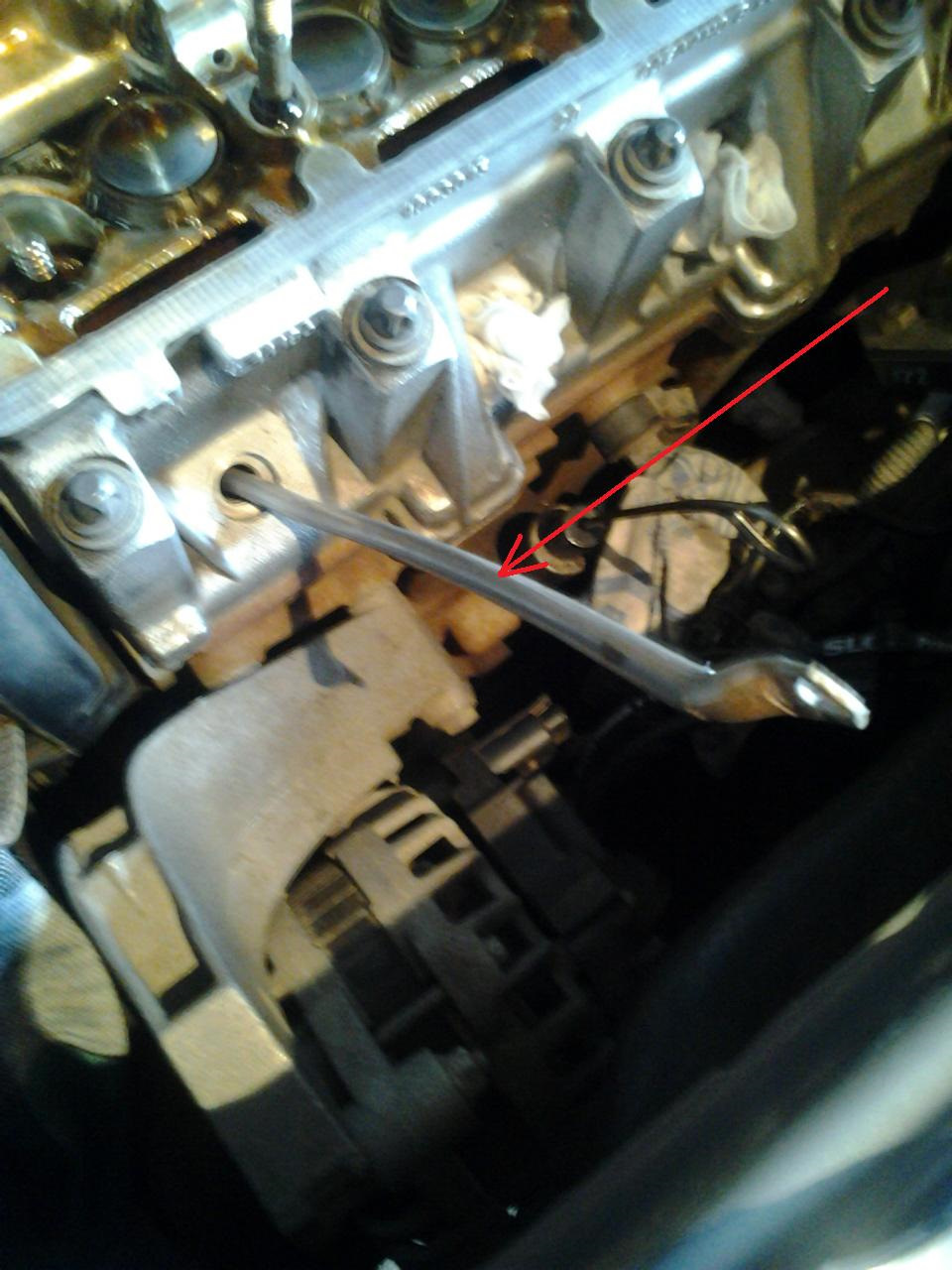

Правильное приспособление для снятия колпачков Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины.

Почему требуется их замена?

Поводом для их снятия и установки новых деталей может быть только износ кромки сальников клапанов, которой обжимается стержень клапана. Во время работы двигателя они совершают огромный объём работы, испытывают большую температурную нагрузку и воздействие агрессивной среды. Это не может не сказываться на их стойкости и долговечности. В основе большинства таких запасных частей лежит каучук, который под воздействием всех этих негативных факторов начинает твердеть, рабочие кромки начинают растрескиваться, изнашиваться и истираться.

Это приводит к появлению зазора для проникновения моторного масла в рабочую камеру, появляется «грязный» выхлоп и повышенный расход смазки. Не следует бояться, что замена будет очень частой, производители научились выпускать хорошую продукцию, срок службы которых составляет 100.000 км, а то и больше. Но к сожалению, ещё много таких машин, для которых замена случается чаще обычного.

Проводим замену

Снятие маслосъемных колпачков предусматривает следующие действия. Для начала нужно демонтировать крышку ГБЦ. Затем проворачиваем коленчатый вал. Проворачивать необходимо до тех пор, пока не совместиться отметка на звездочке распределительного вала с такой же отметкой на корпусе подшипника. Дальше снимаем корпус подшипников вместе с распределительным валом. Теперь можно зафиксировать звездочку и цепь. Отсоединяем провода от свечей зажигания и выворачиваем свечи.

На следующем этапе хорошо прижимаем пружину и снимаем рычаг клапанного привода. Выводим из-под стопорной пластины и извлекаем пружину. Выворачиваем регулировочный винт. На место винта требуется вкрутить инструмент, который может сжать клапанную пружину. В отверстие, которое образовалось от снятия свечи, вставляем наш пруток. Это требуется для того, чтобы клапан оставался закрытым. Теперь освободим сухари. Для этого обычно необходимо сжать пружину клапана и закрутить болт рассухаривателя. Снимаем детали, убираем инструмент.

Теперь можно увидеть сальники. Если вы не знаете, как поменять маслосъемные колпачки, то следует воспользоваться цанговым зажимом. Это позволяет при помощи легких ударов бойка снять сальники. Не стоит пользоваться для выпрессовки отвертками, плоскогубцами или любыми другими подобными инструментами. Так можно распороть втулку.

Новую деталь нужно аккуратно надеть на клапан (и при этом постараться не нанести повреждений крайней ее части). Внутренние поверхности необходимо смазать маслом. Так получится продвинуть сальник вдоль по клапану до направляющей втулки. Теперь остается легонько постучать и окончательно запрессовать сальник.

После успешной запрессовки пора собрать все в обратном порядке. Так вы узнали о том, как поменять маслосъемные колпачки.

Двигатель 1.8: признаки износа и замена маслосъемных колпачков

Это фирменный либо универсальный (подходит для моторов различных марок) инструмент для зажима пружин клапанов, без чего выполнить ремонт не представляется возможным.

Принцип работы съемника сухарей достаточно прост: рассухаривателькрепится к корпусу двигателя опорными точками, при помощи механического давления на тарелку пружина возврата клапана зажимается, что позволяет демонтировать сухари.

Также следует учесть, что универсальные съемники часто не так уж многозадачны – одни конструкции подходят для моторов с компоновкой ONV, ONC, HV, другие рассчитаны специально под обслуживание «опелевских» двигателей SOHC и т.д.

Следует уточнять данный момент перед покупкой инструмента.

Hyundai Elantra помидорка › Бортжурнал › Замена маслосъемных колпачков без снятия головки

Всем доброго времени суток)))И так начнем писать о замене маслосъемных колпачков, в данном посту постараюсь разложить все по полочкам и даже с видео)))До этого были поменяны МСК на двух элантрах и болячка элантр, а именно жор масла прекращался, и наконец руки дошли до своей машины))))Начнем с того что я был радостно удивлен после снятия клапанной крышки, где увидел достаточно чистую на мой взгляд головку двигателя.

После чего была надежда что мы поедем в всем известное Авто49 и там подберем сухарь например от приоры либо чего то подобного, но по приезду туда нашли только от 08 и 01 моделей которые естественно ни каким образом не подходят. Поехали мы уже в не таком радужном настроении уже в магазин недолеко от новогиреево «Лорд» где естественно их тоже не оказалось, но продавец посоветовал нам обратиться к официалам, после этих слов я конечно был очень удивлен, потому что была уверенность что у официалов запчасти только под ремонт машин именно у них. И вот после обзвона порядка 20 магазинов из них примерно 10 официалов хендай/киа произошло что то сверхестественное и мы нашли этот сухарь у официалов киа на каширке 39, и полетели туда, где нас уже ждали с этими сухарями в руках))) купили 2 сухарика(один в работу, один на запас) всего за 110 рублей))) и поехали дальше собирать помидорку)))вот оставшийся сухарикПосле чего собственно и начинается процесс замены МСК, для этого как в дальнейшем видео будет сказано был сделан так сказать спец инструмент, им очень удобно выдергивать МСК с посадочных мест.после этого были сравнены маслосъемные и впринципи по сравнению с предыдущими двумя эльками чего то сверхестественного мы не увидели, жесткая резина и большое центральное отверстие в отличии от новых мсксравнение старого и новогоСледующим шагом соответственно является сама установка новых колпачков, опять же более менее подробно все описано в видео т.к.

пытались сделать все очень подробно, а фотки данного эффекта не передали бы.За клапана можно не боятся что они упадут, т.к.

еще раз говорю что работать можно только с теми цилиндрами которые в ВМТ.Ну и собственно процесс засухаривание, самый неудобный процесс из всего, для этого был переделан жигулевский рассухариватель с помощью переварки другой шайбочки под размер тарелки клапана.собственно сама приблудаНу и собственно после всего этого была проделана такая же работа со 2 и 3 цилиндрами и собрано все обратно.

Но на этом история не заканчивается. После сборки полностью мотора в начальное состояние и попытки завести мотор, мотор не завелся. После замера компрессии во всех цилиндрах было одинаковое число, а именно 0.(такое же у нас было и на первой элантре) догорание бенза у меня начало происходить во впускном коллекторе, но после примерно минут 25-30 страданий, один говшок ожил, и начал поднимать за собой оставшиеся цилиндры.

Вообщем после часа теребоньканья ключом и педалью газа, помидорка начала работать исправно))) Связано это как нам кажется по причине сдвига клапанов с его доэтого насиженного места, соответственно прилегание клапана уже не то и соответственно недозакрывание клапана и нулевая компрессия.

Интересно услышать ваше мнение в кометах по этому поводуВ общем то вот так вот все и прошло, заняло из-за моих кривых рук достаточно много времени по сравнению с предыдущими эльками, но результат стоит того.номер мск если кому то нуженВсем удачи на дорогах)))

Как поменять поршни на безвтыковые или поршни «Автрамат» своими руками?

Таким образом мы подошли к вопросу замены поршней на автомобиль ВАЗ Приора своими руками.

Заранее подготовьте набор гаечных ключей:

В том случае, если замена элементов осуществляется на автомобиле с большим пробегом, при помощи нутрометра вам придется замерять расстояния от верхней кромки цилиндра в поперечном и продольном направлении мотора. От верхней кромки при этом нужно отступить 3, 10, 60 и 112 мм, соответственно, у вас должно быть в итоге четыре значения. Таким образом вы сможете выявить, насколько износились цилиндры. В том случае, если износ маленький и составляет до 0.05 мм, то такое расстояние вполне можно компенсировать монтажом элементов с чуть большим диаметром. Однако, если износ составил от 0.15 мм и больше, то вашим цилиндрам понадобится расточка. Для этого мы советуем совместить этот процесс с установкой безвтыковых элементов. Непосредственно перед разбором мотор следует прочистить. Гаечными ключами откручиваются винты, которые крепят правую опору ДВС, а также переднюю опору и кронштейн генератора. Все кронштейны демонтируются.
Затем следует отключить трубопровод, головку блока, маховик, а также фильтрующий элемент. Подводящая трубка помпы к ГБЦ также отсоединяется. Теперь вам потребуется верстак или соответствующий стенд.
Далее, демонтируется поддон картера, маслонасос и маслоприемник. Винты крепления заднего сальника коленчатого вала также откручиваются при помощи гаечного ключа. Непосредственно сам держатель можно демонтировать, поддев его отверткой за канавки на корпусе.
Затем следует по очереди выкрутить все болты крышек шатунов, сами шатуны с поршянми следует демонтировать.
После этого снимаются поршневые кольца. Само кольцо демонтируется из места установки при помощи той же отвертки

Здесь же обратите внимание на состояние колец — если они изношены, то лучше их поменять.
При помощи оправки поршневой палец выталкивается, после чего можно демонтировать и сам поршень. После замены все действия по сборке осуществляются в обратном порядке. Следите за тем, чтобы метка на дне элемента была направлена в ту же сторону, куда смотрят стрелки на шатуне.

Следите за тем, чтобы метка на дне элемента была направлена в ту же сторону, куда смотрят стрелки на шатуне.

Lifehack › Блог › Замена маслосъемных колпачков без снятия ГБЦ.

Ну а так как сухарики не могут нарисоваться единомоментно, поиски продолжаются…И спустя час, она обнаруживается на подрамнике двигателя, под рулевой рейкой1ый цилиндр закончен.Пол дня потрачено. Остальные 3 цилиндра прошли менее эксцентрично, кроме момента, когда сухарик отлетел, и нашел небольшую щель, между тряпочкой, которая закрывала маслоканал, и маслоканалом… конечно же он, обладал большим желанием упасть именно туда… А когда очень хочешь, то добиваешься этого.Снова был применен гибкий магнитный щуп и беглец схвачен и установлен на место.Последовательность сборки обратна разборке.Вообщем то писать об этом легко )Не забывайте затыкать маслоканалы во время работы, и оттыкать после работы, а так же о ВМТ поршня, крутите гайки. Всем бобра!P.S. Кто не осилил много букав, простите меня заранее

Доверься спецам сколько стоит замена штатных маслосъемных колпачков на СТО

По традиции первым шагом при устранении дефекта, связанного с повышенным расходом масла, идет смена уплотнителей клапанов. Только после этого, если должного эффекта не достигнуто, идет очередь маслосъемных колец на поршнях и далее по списку. Многие автолюбители считают, что первый этап ремонта не сложнее, чем
в собственном гараже.

Почему лучше обратиться в сервис?

Правильная реализация всех этапов работы подразумевает наличие нескольких факторов:

• Досконально разбираться в устройстве мотора своего авто.
• Обладать определенным опытом выполнения слесарных работ.
• Иметь соответствующий комплект инструмента и оборудования.

Взять, к примеру, устройство для сжимания клапанных пружин – его не всегда можно найти в арсенале даже бывалого автомобилиста. Поэтому вопрос, сколько стоит замена неисправных маслосъемных колпачков, довольно популярен среди автовладельцев

Особенно важно учесть момент, когда ремонт выполняется автослесарем с низкой квалификацией или кустарным методом. В этом случае сальники могут потерять свои свойства еще на стадии установки. Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

• Качественное выполнение ремонтного процесса.
• Современное оснащение и инструментарий.
• Полный технологический комплекс выполняемых работ на любом виде авто.
• Сжатые сроки выполнения, не влияющие на качество ремонта.
• Предоставление гарантийных обязательств.

В случае возникновения непредвиденных обстоятельств мастера сервисного центра способны провести диагностику и реализовать следующий этап работ. При использовании специализированного оборудования СТО исключается распространенная проблема «сползания» уплотнителей с направляющей клапанной втулки.

Ориентировочные цены за смену сальников клапанов

Ценник за ремонтные работы зависит от модели автомашины и технологических нюансов. К примеру, цена за установку новых уплотнителей без съема головки блока цилиндров несколько меньше, чем аналогичная операция с демонтажем ГБЦ. Это вполне закономерно, так как трудозатраты по реализации съема головки блока цилиндров намного больше.

Автомобилю, имеющему солидный пробег, имеет смысл снять ГБЦ и притереть или поменять клапаны. Также рекомендуется провести дефектовку распредвалов и других элементов силового агрегата

Владельцам дорогих престижных иномарок стоит сразу принять во внимание, что стоимость замены неисправных маслосъемных колпачков на таких моделях намного дороже, чем, например, на
или на Renault Logan. По маркам авто в автосервисах за подобный ремонт средняя цена составляет:

• ВАЗ 2101-07 – 1500 рублей.
• Нива и Нива Шевроле – 1750 рублей.
• Иномарки в зависимости от сложности – 3500-12000 рублей.
• Мотор 8 клапанов – 1500 рублей.
• Мотор 16 клапанов – 4500 рублей.

Представленные цифры далеко не предельны. Если старенькую «десятку» можно восстановить за 1500-2000 рублей, то владельцу Audi TT придется выложить около 60 000.
Замена сальников клапанов со съемом ГБЦ на моторах М54, М52, М56, М50 от BMW обойдется в сумму до 23 000 рублей. Такая же операция, но без демонтажа головки будет стоить уже 10 000 рублей. В любом случае цена за работу по смене расходников значительно ниже капремонта двигателя, который может стать итогом халатного отношения к состоянию уплотнителей.

Ну вот, «Приора» начала «кушать» машинное масло.Выхлоп потемнел, в воздуховоде от датчика массового расхода воздуха, до узла дроссельной заслонки появились потёки.
Сам узел тоже в печальном состоянии от замасливания. Однако компрессия в цилиндрах в порядке. Машина мощность не теряет. В чём же дело? А в том, что, скорее всего, выработали своё маслосъемные колпачки на клапанах. Или как их называют — сальники клапанов. А ведь их на «Приоре» 16 и они нуждаются в замене.

Ликбез

Конструкция маслосъемного колпачка

МСК представляет собой армированную резиновую втулку с пружиной, установленной в районе кромки. Функция сжимающего кольца – прижимать манжету к штоку клапана. Завышенные требования предъявляются не только к формам, но и к резине:

• Стойкость к высоким и низким температурам (-40°C …+115°C).
• Устойчивость к маслам.

Исходя из этого в качестве резинотехнического материала могут использоваться акрилатный каучук (ACM) или фтор каучук (FPM). Идеального варианта нет. У ACM – слабый показатель остаточной деформации при сжатии, у FPM – слабая стойкость к горячему пару и низким температурам.

Когда менять масляные колпачки

Исходя из цены, которую СТО выставляют за замену старых маслосъемных колпачков на новые, эти детали хотелось бы менять пореже. Есть список основных симптомов, когда точно требуется вмешательство:

1. Повышение расхода масла (в случае с BMW – это более 400 мл на 1 000 км).
2. Сизый дым при пуске на холодную, а в запущенных случаях – при перегазовках выше 2 500 об/мин.
3. Выхлоп пахнет горелым маслом.
4. Масляный ободок на свечах зажигания.

Характер «жора» масла при текущих сальниках особенный. Обычно двигатель берет смазку только на утро, при холодном пуске. При этом сразу после пуска идет слегка синий дымок из выхлопной, затем все приходит в норму.

Что будет, если ничего не делать

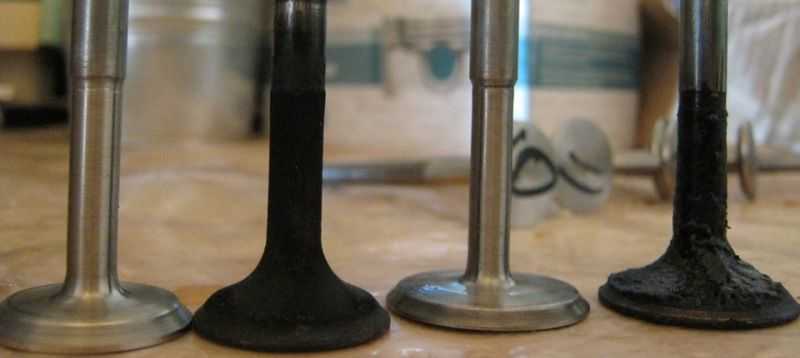

Масло в камере сгорания – это вред. Сокращается срок службы катализатора, и образуется кокс в рабочем пространстве цилиндра. Смазка, попавшая из-под колпачков, вредна вдвойне: коксуется стержень и тарелка клапана, из-за чего он неплотно закрывается и со временем прогорает. И тут уже раскоксовка двигателя димексидом не поможет.

Замена прогоревшего клапана возможна только на снятой ГБЦ. Цену этому вопросу вы можете посмотреть в таблице. Если к работам приступите поздно, потребуется мойка внутренностей. В качестве моющего вещества можно выбрать любой раскоксовыватель поршневых колец или димексид.

Однозначно лучше обнаружить проблему сразу, чтобы сделать все работы без съема «головы» и с минимумом временных затрат.

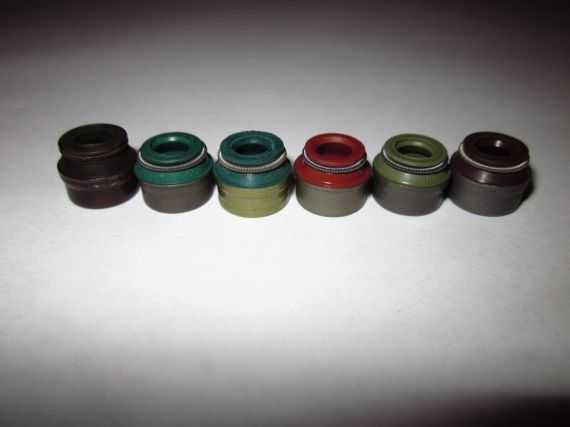

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

• Известного в народе Вити Рейнза.
• FEBI.
• SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

ПРОЦЕСС ЗАМЕНЫ МАСЛОСЪЕМНЫХ КОЛПАЧКОВ

Операцию по замене сальников клапанов на «Приоре» можно условно разделить на несколько этапов:

1. Подготовка «Приоры»
2. Снятие головки блока цилиндров.
3. Замена маслосъемных колпачков.
4. Сборка двигателя.
5. Пробный запуск.

В этой последовательности и надо рассматривать всю замену этих деталей.

ПОДГОТОВКА АВТОМОБИЛЯ

В эту часть входит в первую очередь установка «Приоры» на ровную, чистую поверхность. Желательно на бетонный пол со смотровой ямой. Она понадобится для снятия ресивера подачи воздуха в цилиндры. Можно снимать и с верхнего положения, но с ямы просто удобней. Также необходимо полностью отключить и снять аккумулятор, и все управляющие разъёмы:

• Форсунок.
• Катушек зажигания.
• Датчика распредвала.
• Датчика давления масла.

Слить в ёмкость охлаждающую жидкость. Отсоединить, и отвести в сторону, тросик дросселя (газа). И приступить к следующему этапу.

СНЯТИЕ ГОЛОВКИ ДЛЯ ЗАМЕНЫ МАСЛОСЪЕМНЫХ УСТРОЙСТВ

Для доступа к головке блока, нужно снять воздушный ресивер. Отвернуть две гайки на 13, крепящие к нему узел заслонки дросселя. Заслонку с резиновым воздушным патрубком отвести в сторону. Открутить 5 гаек на 13, крепящие патрубки на входах в цилиндры, и 4 гайки, держащие сверху весь ресивер. Снять ресивер, и выкрутив гайки на 10, вынуть катушки зажигания. Вывернуть свечи.
Снять крышку защитного кожуха ремня ГРМ (газораспределительного механизма). Ослабить натяжной механизм, и снять с шестерней распределительных валов сам ремень. Снять шестерни с валов, открутив крепёжные болты на 17. Пометить шестерни. Хотя их тяжело перепутать. На правой, по внутренней части идёт ободок, для считывателя датчика фаз (распредвала).
Теперь ослабив хомуты, снять патрубки с термостата. Выкрутить фигурной отвёрткой болт крепления масляного щупа. Вывернуть болты на 10, держащие бензопровод. Ключами на 17, гаечными, отсоединить топливный провод. Осталось только выкрутить головкой на 8, пятнадцать болтов крепления, и крышку можно снимать, пользуясь специальными выступами по краям.

И заключительный этап. Выкрутить шестигранником №10, болты головки. Их 10 штук.

Внимание!Откручивать болты, в определённом порядке. А именно в обратном порядку затяжки!

После этого, головка свободно снимается, и переносится на чистый стол, для работы

После этого, головка свободно снимается, и переносится на чистый стол, для работы.

ЗАМЕНА КОЛПАЧКОВ

Перво-наперво, нужно снять распределительные валы на «Приоре». Для этого головкой на восемь выкрутите крепёж рамы опорных подшипников. Их 20 штук. Теперь нужно снять раму, а потом сами валы.

Очень важно!Обязательно пометить валы маркером! Они не взаимозаменяемы, и если их перепутать, машина просто не заведётся. А они очень похожи!

Магнитом извлечь гидрокомпенсаторы, установленные на «Приоре», и сложить в порядке снятия

Установить устройство для сжатия пружин клапана. Сжав пружину, магнитом или пинцетом достать сухари клапана. После чего извлечь пружину и тарелку под неё. Ну а теперь извлечь маслосъемный колпачок специальным устройством. Вставить в оправку на замену, новый, предварительно обмакнув его в моторное масло. И запрессовать на рабочее место во втулке клапана. Установить пружину и тарелку, и сжав, засухарить. И таким образом, обработать все 16 клапанов

Магнитом извлечь гидрокомпенсаторы, установленные на «Приоре», и сложить в порядке снятия. Установить устройство для сжатия пружин клапана. Сжав пружину, магнитом или пинцетом достать сухари клапана. После чего извлечь пружину и тарелку под неё. Ну а теперь извлечь маслосъемный колпачок специальным устройством. Вставить в оправку на замену, новый, предварительно обмакнув его в моторное масло. И запрессовать на рабочее место во втулке клапана. Установить пружину и тарелку, и сжав, засухарить. И таким образом, обработать все 16 клапанов.

СБОРКА

Ну вот, можно собирать всё в обратном порядке. Только несколько важных моментов:

• Не перепутать местами валы.
• Тщательно очистить посадочные места головки и крышки, перед обработкой герметиком.
• Соблюдать порядок затяжки болтов крепления головки.
• Правильно установить шестерни, не перепутать местами.
• Строго выставить метки на всех валах.

В остальном просто провести процедуры в обратном порядке.

ЗАПУСК

Итак, всё собрано. Лишних болтов не осталось, тасол залит в систему и аккумулятор на месте. Уровень масла проверен. Маслосъемные колпачки на «Приоре» стоят новые. Вроде можно запускать. Однако, один совет. На всякий случай лучше сделать 2—3 оборота коленвала вручную. Во-первых, появится уверенность, что метки ГРМ установлены верно. А во-вторых, сам ремень плотно сядет на место после установки.

Ну а теперь, можно и запускать.
