Какое усилие прилогатьна затяжку шпилек на голове в двигателе ваз 2106

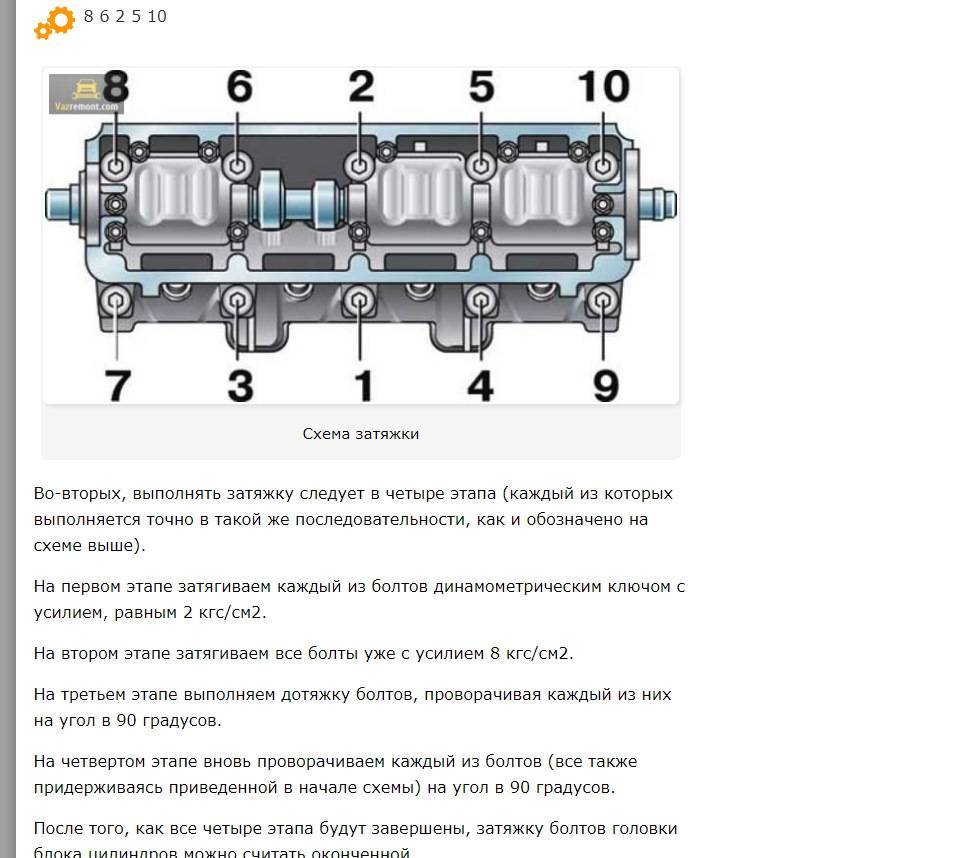

Порядок затяжки болтов ГБЦ

Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».

Обычно последовательность действий для четырехцилиндровой модели выглядит так:

От первого номера требуется следовать дальше к краям. Эффект от деформации головки и прокладки будет сведен к минимуму. Аналогично выполняется процедура и для шести или пяти цилиндровых рядных ДВС. В случае V образного блока – последовательность актуальна с поправкой на то, что там используется две головы.

К стандартным рядникам можно отнести следующие моторы:

ЗМЗ 406/402;
ГАЗ 53;
Д 260;
K24Z3;
ЯМЗ 236;
Д 240.

Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.

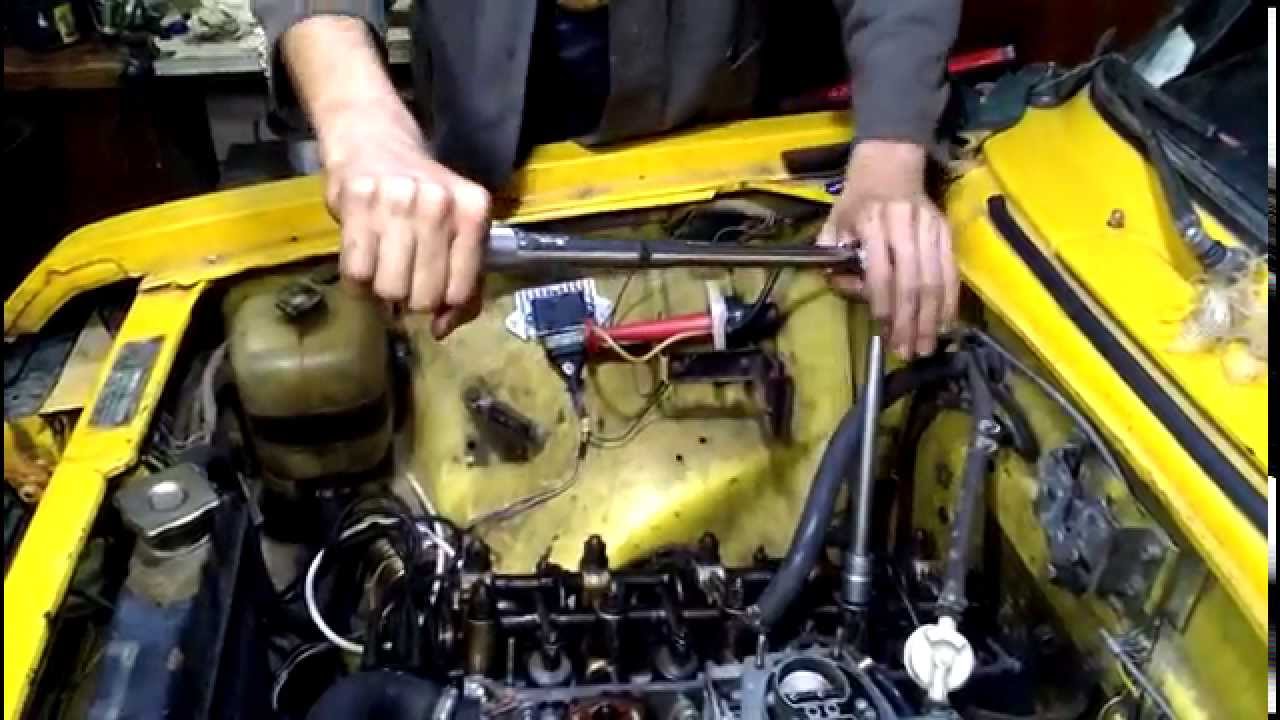

Работа с динамометрическим ключом

Во время использования ДМК следует соблюдать повышенную осторожность. Инструмент отличается чувствительностью к механическим повреждениям – калибровку сбить просто и инструмент придет в негодность. В зависимости от разновидности ключа, принцип и последовательность работы отличается

В зависимости от разновидности ключа, принцип и последовательность работы отличается.

Общие сведения

Сальник – разновидность манжет, служащих для уплотнения различных вращающихся соединений (подвижных), в различных механизмах и устройствах. Необходимо уточнить, что понятие сальник на сегодняшний день устарело и является не корректным:

Современное название запчасти — армированная резиновая манжета
Понятие, сальник осталось с тех незапамятных времен, когда смазывали маслом войлочные либо фетровые уплотнители, их древний аналог
Армированная манжета это унифицированная деталь, которую производят на заводах, которые специализируются на производстве разнообразных резинотехнических изделий
Современные манжеты широко применяются в агрегатах промышленности, в автотранспортной сфере, народном хозяйстве и сельскохозяйственной технике
Иными словами сальники (манжеты) применяются в наше время во всех видах (типах) узлов, механизмов и агрегатов, где необходимо уплотнение движущихся частей

Функции и назначение манжет

Основным назначением армированных резиновых манжет является уплотнение подвижного соединения. В дополнение современные сальники обеспечивают надежную защиту узла, который они уплотняют от воздействия пыли и грязи. Итак:

Для большинства манжет рабочей средой становится воздушная среда в непосредственном контакте со смазочными материалами топливом либо водой
Температурный диапазон, необходимый для стабильной работы сальника двигателя в пределах от -60С (в северных широтах) до +100С (рабочая температура двигателя с небольшим запасом)
Рабочим давлением армированного манжета является – 0.05МПа.

На сегодня армированные манжеты считаются важными элементами:

Так как при небольшом смещении манжета обязательно появится масляная течь
Считается, что замена сальников коленвалов ваз 2105 должна производиться примерно раз в три года
Однако такая периодичность не строго обязательна — так как, может потребоваться и более ранний, внеплановый ремонт
Например, если имел место перегрев мотора
Масляная течь в таком случае сигнализирует вам о том, что манжету следует срочно заменить

Динамометрический ключ и его виды

Он нужен для затяжки болтов ГБЦ. В 2020 году устройства делятся на три основных типа.

Щелчковый ключ

Достаточно популярная разновидность устройства, получившая широкое распространение благодаря умеренной стоимости и простоте эксплуатации.

Принцип действия основан на установке требуемого момента на основной и вспомогательной шкале. При достижении установленного усилия срабатывает трещотка и ключ, с характерным звуком проскальзывает.

Стрелочный ключ

Самая первая и простая разновидность, сохранившаяся со времен СССР во многих мастерских. Принцип действия основан на сопротивлении торсиона при повышении крутящего момента.

Цифровой ключ

Цифровые устройства отличаются увеличенной точностью замера, что позволяет использовать их на передовых ДВС, требующих тщательной калибровки.

Подобные ключи в 2020 году еще редкость и встречаются преимущественно в мастерских, что обусловлено их дороговизной.

Иные приспособления

При отсутствии специального инструмента можно воспользоваться подручными материалами по типу длинного рычага и обычного кантора. Суть заключается в расчете стандартной формулы.

Для примера, чтобы получить момент затягивания 10 Нм, следует использовать рычаг длинной 1 метр и приложить к его концу усилие 1 кг.

Как затянуть болты ГБЦ без динамометрического ключа

Цена на профессиональный инструмент, приемлемой точности доходит до 200$, что не по карману простому обывателю. Однако физика дает пользователям право на самостоятельное изготовление «подобия» данного инструмента за умеренную плату.

Для этого понадобится:

стандартный ключ;
рычаг (труба или другой предмет);
рулетка или линейка;
стандартные весы (кантер).

Чтобы затянуть болты без динамометрического ключа, необходимо вспомнить немного физики. Момент затяжки является приложенным усилием к метровому рычагу (кгс.м). Следовательно, требуется замерить длину ключа и разделить 1 на получившееся число. Далее результат умножается на момент затяжки и ответом будет необходимый показатель на весах.

Для примера можно смоделировать ситуацию:

гайка с требуемым усилием 3 кгс*м;
рожковый ключ длиной 25 см;
весы с показателем до 20 кг.

Итого:

1/0,25=4;
4*3 = 12.

Таким образом, если к ключу присоединить весы, тянуть за крючок требуется с силой 12 кг. Если необходимо закрутить болт с маркировкой в Ньютонах, при помощи стандартного соотношения вычисляется усилие и здесь.

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.

Правильное прилегание головки к блоку цилиндров обеспечивает герметичность камеры сгорания, каналов систем охлаждения и смазки, в результате чего силовой агрегат отдает максимум мощности и крутящего момента, обеспечивает лучшую топливную экономичность и другие важнейшие эксплуатационные характеристики. В том случае, если ГБЦ затянута неправильно, в корпусе головки могут появиться трещины. Дело в том, что ГБЦ изготавливается из алюминиевых сплавов, в то время как болты для крепления головки являются стальными.

С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.

Как нужно затягивать головку блока цилиндров правильно

Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС. Данная рекомендация особенно важна, так как усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.

Более того, даже на разных моторах одного производителя с алюминиевой головкой и чугунным блоком степень затяжки головки все равно будет отличаться. Также в мануале будет указан и порядок затяжки болтов крепления. Переходя к самому процессу обтяжки ГБЦ, следует помнить, что каждое действие совершается последовательно. Основная цель состоит в том, чтобы затяжка осуществлялась равномерно. Ниже рассмотрены основные рекомендации.

Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов

Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.

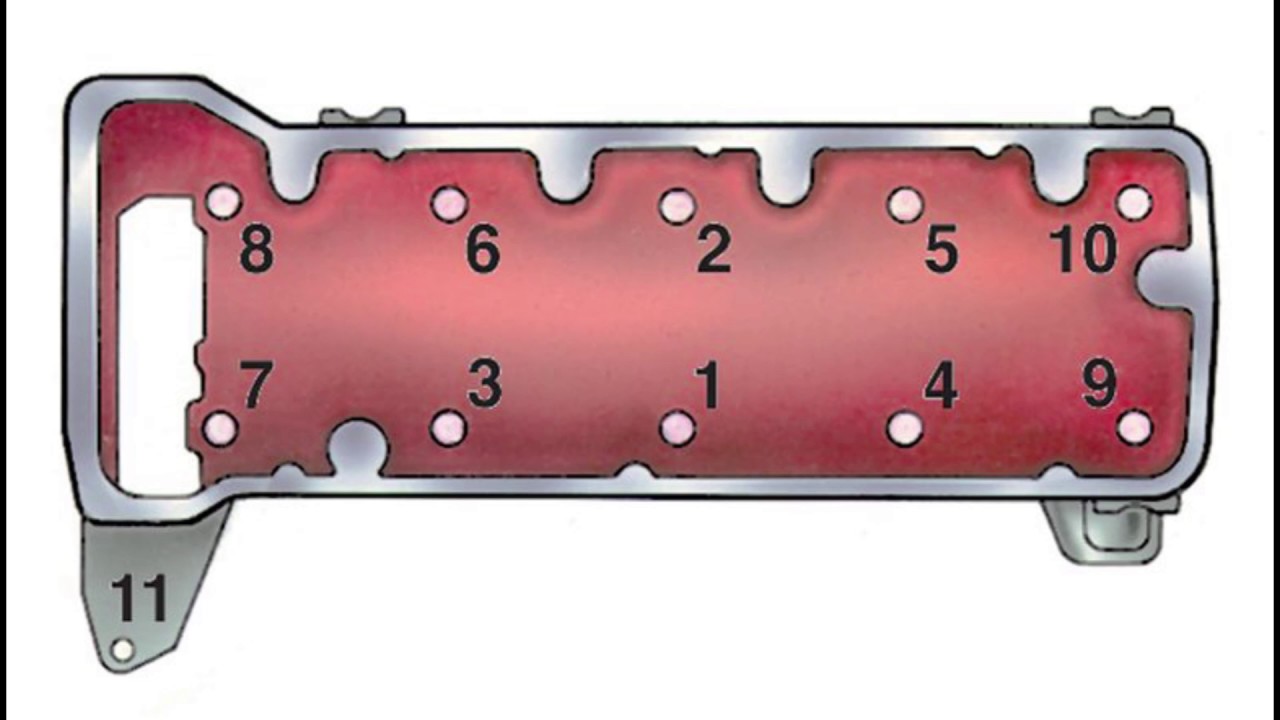

Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки

Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

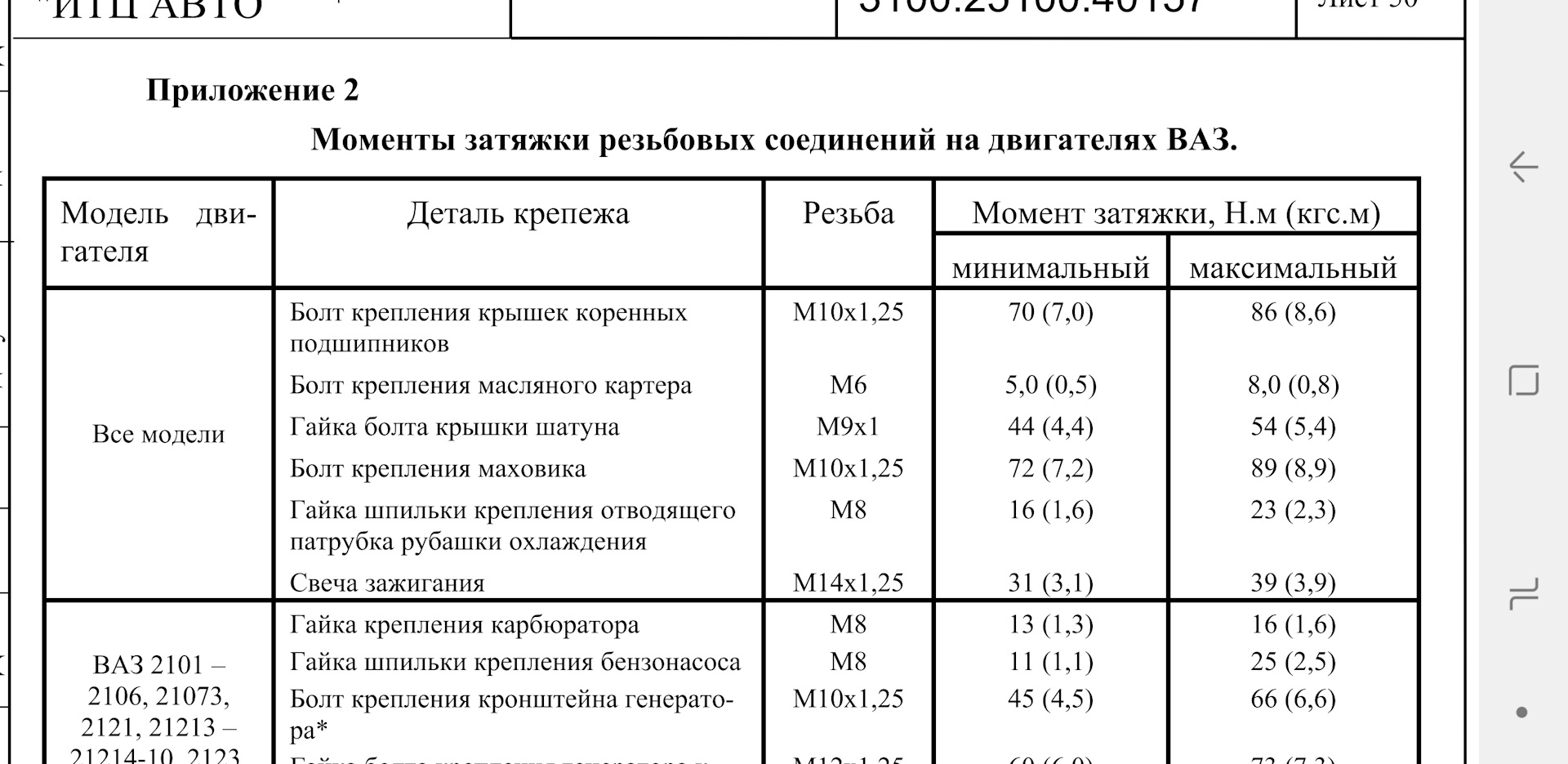

Момент затяжки болтов ГБЦ

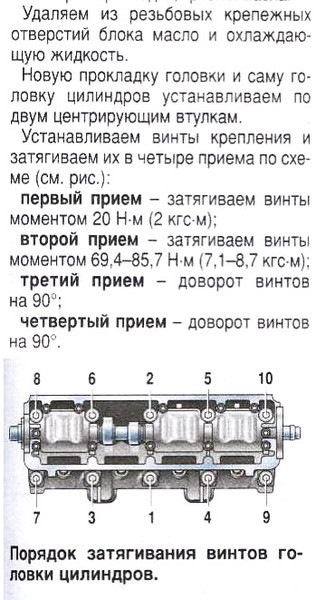

Затяжка ГБЦ

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Процесс ремонта

Для начала снимаем двигатель с балки и начинаем его разбирать, попутно проводя дефектовку деталей. Головку и голый блок отдаем на фрезеровку и сборку ГБЦ. Когда приходят детали, начинаем сборку блока.

Перед тем, как устанавливать поршни с шатунами, их нужно взвесить. Разность в весе, в допусках, должна не превышать 3 грамм. Если разница в норме, при помощи зажима для поршневых колец, аккуратно постукивая молотком, запрессовываем поршни в блок. После этого крепим при помощи шеек шатуны к коленчатому валу. Во время монтажа поршней следует смазать цилиндры маслом, а так же места под вкладыши. Это требуется для того, что бы в короткий промежуток, когда давление в системе недостаточное, не было повышенного трения деталей. Медная смазка нам нужна для смазки болтов крышек шатуна!

Далее устанавливаем масляный насос, и заливаем немного масла в маслоприемник, после чего, садим на прокладку и герметик поддон.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

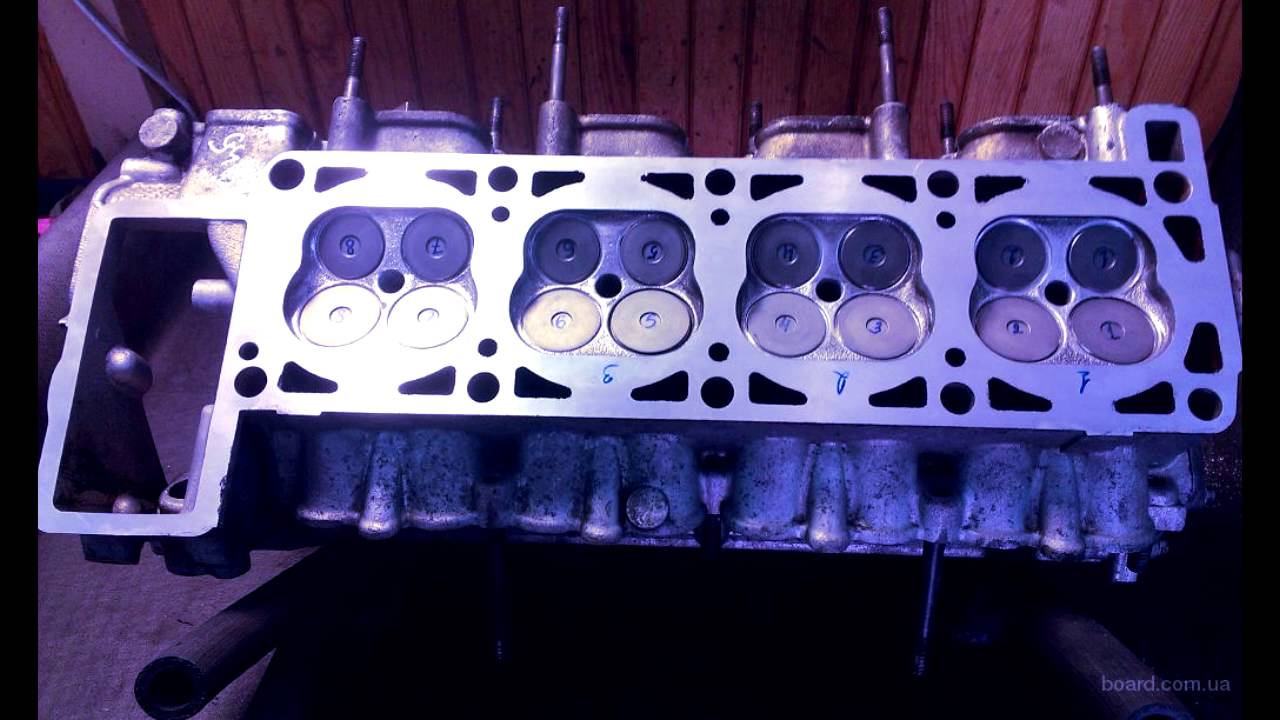

Установка ГБЦ

Когда ремонт головки блока завершён либо заменена прокладка, механизм необходимо установить на место. Монтируется ГБЦ с помощью таких инструментов:

Порядок действий по установке таков:

Выбраковка болтов ГБЦ

Болты, удерживающую головку блока, при каждом демонтаже узла рекомендуется менять. Однако делают это довольно редко и ограничиваются обычным осмотром резьбы. Если она в порядке, то болты используют повторно. Нужно учитывать, что новый болт имеет размер 12*120 мм. Если же длина существенно отличается или крепёж при попытке его вкручивания в блок цилиндров идёт с трудом, то это может свидетельствовать о растяжении и необходимости замены болта. При затяжке ГБЦ заведомо растянутым болтом есть вероятность его обрыва.

Если с ГБЦ ВАЗ 2106 возникли неисправности, вследствие чего нарушилась нормальная работа силового агрегата, устранить неполадку можно самостоятельно без посещения автосервиса. Для этого необходимо подготовить соответствующий инструмент, ознакомиться и следовать пошаговым инструкциям.

Источник

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

В начале Августа у меня прогорела прокладка( ( выкладываю только сейчас)

Далее берём ключ на 13 , и отворачиваем гайки крепления распределительного вала, вынимаем его. Снимаем все подводы к карбюратору, отсоединяем выпуск выхлопных газов. МЫ ПОЛУЧИЛИ ДОСТУП К ШПИЛЬКАМ КРЕПЛЕНИЯ БАШКИ К БЛОКУ

НЕ СОРВИТЕ ШЛЯПКУ БОЛТА! Я сорвал( Нового болта я не нашёл ( Благо, у меня есть знакомый токарь, который выточил мне новую шпильку.

ЕСЛИ ВЫ СОРВАЛИ БОЛТ! Не паникуйте, все можно исправить. Привариться вряд ли получится (лично у меня не получилось) поэтому берём ДРЕЛЬ, хорошее СВЕРЛО по металлу и высверливаем болт ( сломал 3 сверла), но всё равно высверлил.

МОЖНО СРУБИТЬ ШЛЯПКУ ЗУБИЛОМ с помощью кувалды ( опробовано самим- получилось! Сначала срубил, потом высверлил немного)

Вынули все шпильки, сняли голову.

Почистите блок и голову от остатков старой прокладки.

ЧТОБЫ В ДАЛЬНЕЙШЕМ ПРАВИЛЬНО ВЫСТАВИТЬ КОЛЕНВАЛ И РАСПРЕДВАЛ ПО МЕТКАМ, УСТАНОВИТЕ ПЕРВЫЙ ПОРШЕНЬ В ВМТ ( ПОМНИМ, КОЛЕНВАЛ ДВИЖЕТСЯ ПО ЧАСОВОЙ СТРЕЛКЕ, ПОРШЕНЬ ПОШЕЛ ВНИЗ, ВПУСКНОЙ КЛАПАН ОТКРЫЛСЯ)

Обратим внимание на распредвал. На шестерне распредвала есть своеобразная “точка”, — это метка. На шестерне распредвала есть своеобразная “точка”, — это метка

На шестерне распредвала есть своеобразная “точка”, — это метка .

Помните! Когда 1-й поршень в ВМТ, метка на шестерне должна находится вверху напротив своеобразной стрелки

УСТАНАВЛИВАЕМ ГОЛОВУ НА МЕСТО!

ТРЕЩЁТКА + ТРУБА= ТУТ УЖ ТОЧНО ЗАТЯНИТЕ! Извините фото нет( ОСТОРОЖНО! Не сорвите шпильки! закручивайте все по схеме

Сначала затянули ключом без трубы все шпильки по порядку до упора. Тяните спокойно, без рывков. Не перетяните.

Будет полезно: Диагностирование системы охлаждения двигателя: основные приемы и рекомендации

Потом уже с трубой по порядку до упора. Как болт остановился сам до упора, его пока не тяните, тяните следующий.

И так пару раз по кругу, пока болты не перестанут крутиться. Затяните сначала полностью все 10 болтов без 11-го. 11-й тяните САМЫМ ПОСЛЕДНИМ, когда все уже затянуто.

Тяните ключом, без трубы, так как для этого болта нужно небольшое усилие ( примерно 3 кг) . РЕЗЬБУ этого болта ОЧЕНЬ ЛЕГКО сорвать. Там очень тонкая грань между “затянуто” и ” сорвано”.

Подождите часа 4 . Голова немного ” осядет” . Протяните болты ещё раз.

Устанавливаем распредвал на место

Прикручиваем клапанную крышку наместо, присоединяем все шланги к карбюратору, устанавливаем зажигание.

Вот и всё, двигатель собран. Вроде все описал)

ВАЗ 2106 | Порядок разборки двигателя

Порядок разборки двигателя

Проще всего производить разборку двигателя на портативном монтажном стенде. Такой стенд обычно недорого можно арендовать в мастерской автосервиса или специальном пункте проката. Перед тем как устанавливать двигатель на стенд с него необходимо снять маховик/приводной диск.

Если возможность воспользоваться стендом отсутствует, можно произвести разборку двигателя после установки его на деревянные блоки прямо на полу рабочей площадки

Соблюдайте крайнюю осторожность, чтобы не опрокинуть двигатель на пол в ходе такой разборки

Если Вы решили приобрести и установить восстановленный двигатель, в первую очередь необходимо снять со старого все навесные агрегаты и вспомогательное оборудование — они должны быть затем перенесены на новый блок — как если бы Вы собирались приступить к капитальному ремонту старого двигателя. Сюда входят:

Генератор с кронштейнами
Компоненты систем снижения токсичности отработавших газов
Распределитель, свечные провода и свечи зажигания
Термостат и крышка кожуха
Водяной насос
Компоненты системы впрыска топлива
Впускной трубопровод и выпускной коллектор(ы)
Масляный фильтр
Опоры двигателя
Сборка сцепления и маховик/приводной диск

Если Вы собираетесь произвести установку сокращенного набора блока (см. Раздел Варианты восстановления двигателя), то со старого двигателя должны быть сняты головка(и) цилиндров, поддон картера и масляный насос.

Если планируется проведение полного капитального ремонта, двигатель должен быть разобран и из него извлечены все внутренние компоненты. Придерживайтесь следующего порядка снятия внутренних компонентов двигателя:

Крышка(и) головки(ок) цилиндров
Впускной трубопровод и выпускной коллектор(ы)
Коромысла и штанги толкателей
Гидравлические толкатели клапанов
Головка(и) цилиндров
Крышка привода газораспределительного механизма (цепи)
Распределительная цепь со звездочками
Распределительный вал
Поддон картера
Масляный насос
Шатунно-поршневые группы
Коленчатый вал и коренные подшипники

Перед началом разборки двигателя и выполнением процедур его капитального ремонта удостоверьтесь в наличии перечисленных ниже компонентов (см. также списки инструментов, приведенные в Разделе Порядок сборки двигателя после завершения его капитального ремонта):

Стандартный набор слесарного инструмента
Комплект маленьких картонных или пластмассовых коробочек для хранения компонентов
Прокладочный скребок
Зенкер для удаления ступенчатого износа верхней части цилиндров
Съемник демпфера крутильных колебаний
Микрометры
Телескопические нутромеры
Циферблатный измеритель плунжерного типа
Инструмент для сжатия клапанных пружин
Хон для обработки зеркал цилиндров
Инструмент для прочистки канавок поршневых колец
Электродрель
Набор лерок и метчиков
Проволочные щетки
Щетки (ершики) для прочистки масляных галерей
Растворитель

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);
образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;
Образование эмульсии свидетельствует о попадании ОЖ в масло
появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;
Если прокладка повреждена и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым
попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.
Появление пузырьков воздуха в расширительном бачке свидетельствует о попадании отработавших газов в систему охлаждения

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

продолжительная работа силового агрегата;
перегрев мотора;
некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

использование низкокачественного топлива;
большой пробег двигателя;
неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

повышенный износ цилиндров, колец и поршней;
повреждение поршня;
залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается
