Замена задних тормозных колодок

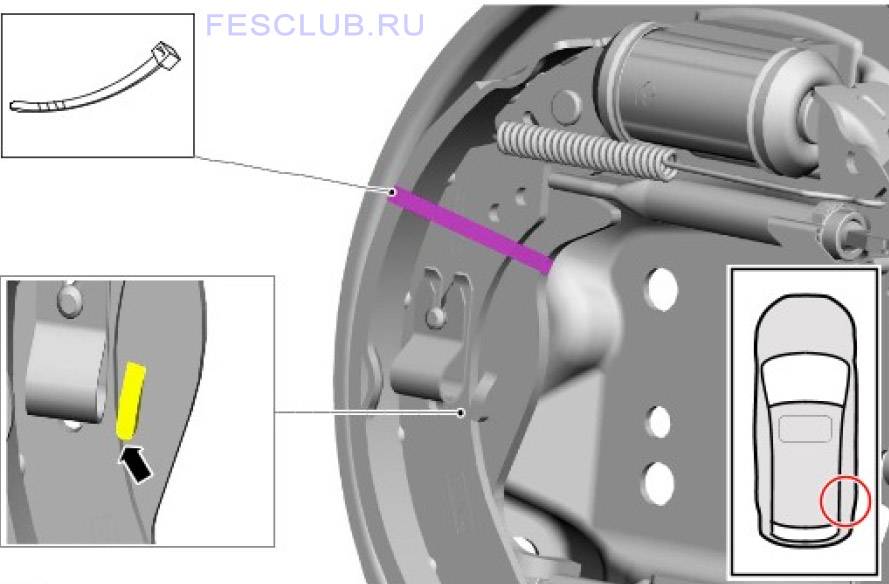

Для самостоятельной замены задних колодок на автомобиле Ford Fusion вам необходим: колесный гаечный ключ, плоская отвертка, пассатижи с тонкими губами, пассатижи раздвижные с фиксацией.

1. Воткните первую передачу и под передние колеса положите противооткатные упоры.
2. Рычаг тормоза стояночного опустите вниз до предела, растормозите автомобиль.
3. Установите заднюю часть автомобиля на надежные упоры и снимите правое колесо.
4. Посмотрите на уровень жидкости тормозной в бачке цилиндра главного, при уровне, приближающемся к максимуму, следует откачать из бачка немного жидкости, чтобы избежать ее переливания при замене колодок.
5. Снимите барабан тормозной.
6. Возьмите отвертку и подцепите ей крепление для пружинного ограничителя регулятора зазора на тормозных колодках. Снимите его.
7. По аналогии демонтируется крепление для пружинного упора спереди.
8. Далее, снимите сам упор пружинный с распорной планки.
9. Прикрутите до упора зубчатую гайку, регулирующую зазор, повернув ее по ходу движения стрелки часов.
10. Отодвиньте назад колодку переднюю и снимите планку распорную с регулятором для зазоров.
11. Воспользуйтесь отверткой и подденьте верхнюю стяжную пружину. При помощи пассатижей отсоедините ее от передней и от задней колодки. Снимите пружину.
12. По аналогии демонтируется нижняя стяжная пружина.
13. Потяните на себя, прокрутив вниз прижимную скобку передней колодки, извлеките ее.
14. Вытащите стойку, прижимающую скобку, из отверстия расположенного на тормозном щите. Снимите тормозную колодку переднюю.
15. Прижимная скоба для задней колодки так же должна быть демонтирована.
16. Отодвиньте назад наконечник, служащий удлинителем для заднего троса, в специальный паз на разжимном рычаге таким образом, чтобы было совпадение с прорезью на рычаге.
17. Отцепите наконечник троса от рычага разжимного и снимите заднюю колодку. После снятия тормозных колодок поршни рабочего цилиндра необходимо зафиксировать любым способом, для этого можно использовать резиновый жгут или проволоку. Данное действие необходимо для исключения возможности выталкивания из цилиндров поршней.
18. Осмотрите все составляющие тормозного механизма и почистите их от грязи. При обнаружении деформации или коррозии, испорченные детали требуется заменить. Пружины, которые имеют сильные растяжения, потерю упругости или иные искривления так же требуют замены.
19. В местах, где передняя и задняя колодка трется о защиту необходимо нанести специальную тормозную тугоплавкую смазку.
20. Освободите от фиксаторов поршни на рабочем тормозном цилиндре. Используйте раздвижные пассатижи, сдавите поршни и установите новые колодки наоборот. Не забывайте тот факт, когда поршни утапливаются в цилиндр, то в бачке возрастет уровень тормозной жидкости. При необходимости ее стоит откачать.
21. Установите барабан тормозной на место.
22. Произведите корректировку зазоров. Это делается нажатием на тормозную педаль около 10 раз. При очередном нажатии вы будете слышать характерный щелчок регулятора. Их прекращение будет означать, что зазор установлен.
23. Установите колесо. Проследите за отсутствием помех при его вращении.
24. По аналогии замените колодки с другой стороны.

Порядок замены подшипника задней ступицы Форд Фьюжн

Демонтаж подшипника заднего колеса на Ford Fusion

1. Перед тем как поднять автомобиль домкратом, ослабьте болты крепления колеса.
2. Так же сразу сорвите ступичную гайку (убрав защитный колпачок), используем торцевой ключ на 30 либо головку. Только после того как ослабите крепления, поднимите машину домкратом, снимите заднее колесо и открутите ступичную гайку.

Совет:
Для усиления крутящего момента воспользуйтесь трубой, чтобы удлинить ключ.

1. Следующая задача — демонтаж тормозного барабана, крепления которого расположены сзади.
2. Перед этим сначала отсоединяем датчик АБС, чтобы не повредить элемент при замене. Откручиваем болт датчика.

1. Аккуратно выньте пальцами датчик, беритесь ближе к основанию.
2. Теперь откручиваем четыре болта, которые держат барабан, а точнее основание ступицы.

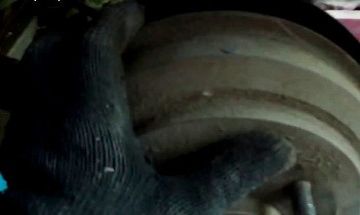

1. Снимаем барабан, если сразу не получится это сделать, обстучите корпус молотком через деревянный брусок и расшатайте механизм руками, так он постепенно снимется с колодок.
2. После снятия диска, ступица либо сойдет вместе с ним, но в этом случае старый ступичный подшипник развалится, либо останется внутри него, держась на посадке.

Внимание:
Следите, чтобы в процессе замены машина не стояла на педальном и стояночном тормозе.

• В том случае если ступица осталась внутри вместе с задним ступичным подшипником, извлекается она просто — наносим удары молотком через деревянную проставку по торцу полуоси (где расположена резьба) — НЕ ПОВРЕДИТЕ МАГНИТНОЕ КОЛЬЦО АБС.
• На ступице останется старая обойма, снимается она несколькими способами: — острым зубилом и молотком, аккуратно не повредив полуось; — съемником с лапками; — надпил обоймы болгаркой с маленьким диском, и раскалывание её зубилом.

1. Полуось очищаем от грязи и коррозия, смазываем литолом. Делаем так же и с посадочной поверхностью у тормозной чашки.
2. Далее предстоит удалить наружною часть старой запчасти из отверстия заднего барабана. Для этого сначала аккуратно убираем магнитную крышку датчика АБС, фото которой показано.

Рекомендация:
При замене не обязательно сохранять старую магнитную крышку, если она предусмотрена в комплекте с новой запчастью.

1. Далее щипцами извлекаем стопорное кольцо, они имеется и с другой стороны.
2. Теперь демонтируем наружную обойму — как правило применяют зубило, либо выдавливают съемником (описание в конце статьи). Другие способы: пресс, выколачивание при помощи отправки диаметром 52,5 мм.

Важно знать:
Вам не потребуется старые стопорные кольца, если они присутствуют в комплекте с новым задним ступичным подшипником.

1. Демонтаж завершен. Перед заменой подготовьте посадочные поверхности, почистите и смажьте смазкой. Для упрощения процесса замены и запрессовки охладите задний ступичный подшипник в холодильнике, барабан же нагревают, например горелкой.

Установка нового подшипника в ступицу Форд Фьюжн

Главной особенностью замены ступичного подшипника на Форд Фьюжн -вам потребуется качественно выполнить выпрессовку и запрессовку в заднюю ступицу колеса и барабан.Для установки новой детали (так же и для демонтажа) рекомендуется использовать чашечный съемник. Конструкция и чертеж съемника, а так же схема работы представлена на фото ниже.

Важно знать:
Изготовить съемное устройство не сложно своими руками по чертежу, или приобретите специальный съемник с набором шайб под различные диаметры.

Последовательность действий по установке

1. Следуя схеме запрессовки, насадите деталь в отверстие.
2. Со стороны опоры не забудьте вставить стопорное кольцо.
3. Затягивайте съемное приспособление, пока деталь не упрется торцом в стопорящий элемент. Следите, чтобы не было перекосов.
4. Далее вставляем второй стопорящий элемент.

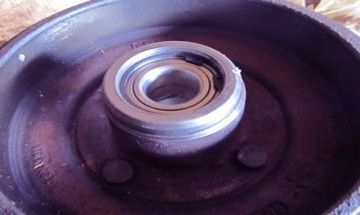

5. Сверху надеваем крышку с магнитным кожухом датчика АБС. Собранная конструкция показана ниже.

1. Теперь напрессовываем полуось (ступицу) в отверстие установленного заднего ступичного подшипника. Усилия прикладываются только на внутреннюю обойму новой детали, чтобы не повредить её.
2. Способ запрессовки:

1. делаем опору подшипнику (смотри схему выше) с лицевой части барабана;
2. наставляем полуось сверху, ровно и без перекосов (полуось желательно заранее охладить);
3. убедившись, что ступица поставлена равно, слегка наносим удары по центру молотком;
4. после первоначального захода (1 см), воспользуйтесь прессом (желательно);
5. если пресса нет, продолжаем не сильные удары, до того момента пока не достигните буртика;
6. ступица заходит легче, чем подшипник в тормозной диск.

1. После выполнения запрессовок и замены, собираем узел по обратной технологии, начинаем с прикручивания четырех болтов крепления ступицы .

Признаки износа тормозных колодок

В обязанности каждого автовладельца входит наблюдение за поведением своего авто и обнаружение нехарактерных для нормального функционирования признаков. Если говорить о тормозных колодках, то об их критическом износе можно судить по следующим симптомам:

• Появление металлического скрипа при торможении транспортного средства. Говорит о том, что фрикционный материал стерся, обнажив металлическую основу колодки.
• Нехарактерное биение и толчки в педали тормоза.
• Заносы и отклонения автомобиля в сторону при торможении. Появляется при неравномерном износе, когда одна из колодок стерлась слишком сильно.
• Педаль тормоза после нажатия не возвращается в исходное положение. Происходит по причине «прихватывания» нагретого металла основы и диска.

Элементарный визуальный осмотр также может сказать о наличии проблемы. Например, появление трещин или других дефектов на колодке или диске говорит о необходимости провести замену.

Источники

• https://auto-park24.ru/remont/ford-fyuzhn-zamena-zadnih-kolodok.html
• https://drive2.su/uxod/ford-fyuzhn-zamena-zadnix-kolodok
• https://FordProf.ru/drugie/zamena-zadnih-tormoznyh-kolodok-na-ford-fusion.html
• https://bmw-rumyancevo.ru/remont-i-obsluzhivanie/zamena-zadnih-kolodok-ford-fyuzhen.html
• https://BurForum.ru/marki-avto/kak-zamenit-zadnyuyu.html
• https://avtovoz54.ru/obsluzhivanie/zamena-zadnih-tormoznyh-kolodok-ford-fyuzhn.html
• https://avtosfera76.ru/obsluzhivanie/zamena-zadnih-tormoznyh-kolodok-ford-fyuzhn.html
• https://carfrance.ru/zamena-zadnix-tormoznyx-kolodok-ford-fusion/
• https://myducato.ru/ford/zamena-zadnih-tormoznyh-kolodok-ford-fyuzhn.html
• https://arhexport.ru/obsluzhivanie/menyaem-zadnie-kolodki-na-ford-fyuzhn-s-barabannymi-tormozami.html
• https://kafele.ru/kolodki/zamena-zadnih-kolodok-ford-fyuzhen.html

Важно!

После осуществления замены тормозных колодок не стоит мчаться на оживленные магистрали. Скорее всего, при первых интенсивных торможениях эффективность новых колодок будет достаточно низкой. Это происходит потому, что новые колодки были установлены на старые изношенные диски, следовательно, колодки соприкасаются с дисками лишь краями, обеспечивая минимальное торможение.

Необходимо притереть немного новые колодки. Для этого выберите улицу с минимальным количеством автомобилей и езжайте по ней, несколько раз плавно притормаживая, пока вся поверхность дисков не станет граничить с колодками.

Замена тормозных колодок Ford Focus в Санкт-Петербурге

Вид работ	Стоимость
Замена масла в двигателе Ford Focus	500 руб.	Записаться
Замена ремня ГРМ Форд Фокус 1.4 и 1.6 л.	5 500 руб.	Записаться
Замена тормозных колодок Ford Focus	от 600 руб.	Записаться
Замена фильтров Ford Focus	от 100 руб.	Записаться

Качественная замена передних и задних тормозных колодок на Ford Focus

Замена тормозных колодок — это стандартная процедура для владельцев всех автомобилей без исключения. На авто марки Форд, на таких моделях как фокус 2 и фокус 3, замена тормозных колодок производится по мере их стирания и в среднем это происходит через 15 — 25 тыс. км пробега. Километраж будет во многом зависеть от самих тормозных колодок, состояния тормозных дисков, а также от стиля вождения и трафика.

Выбор тормозных колодок

Самым лучшим выбором тормозных колодок является тот, который регламентирован заводом производителем. Зачастую с конвейера выходят автомобили с расходными запчастями марки изготовителя, или фирм поставщиков производства. Одной из таких фирм для компании Ford является Bosch. В любом случае подбор любой запчасти производится по VIN номеру автомобиля, дабы исключить неточности при подборе.

Замена передних тормозных колодок

На автомобилях Форд фокус на передней подвеске — дисковые тормоза. Значит торможение происходит от трения фрикционных накладок колодок о металлические тормозные диски. Сами колодки устанавливаются в тормозную скобу и приводятся в движение суппортом. Процедура замены состоит из следующих этапов:

• Снятие колес
• Отжимание тормозного цилиндра
• Снятие тормозной скобы и извлечение тормозных колодок (зачастую есть вероятность закисания направляющих, которые в некоторых случаях приходится прогревать газом)
• Зачистка скобы суппорта, снятие окалины с тормозного диска, смазка направляющих (смазка должна производиться исключительно специализированной смазкой для тормозных систем, т.к. она не теряет свои свойства от нагрева)
• Установка новых колодок, установка антивибрационных пластин (некоторые недобросовестные мастера игнорируют установку пластин, которые должны идти в комплекте с новыми колодками, однако это может привести к шуму и визгу при торможении, а также заклиниванию колодок)

Крайне важно соблюсти все нюансы и точно следовать этапам замены. На передние колеса приходится до 70% тормозного усилия, а значит и 70% безопасности при торможении зависит от них. Не доверяйте замену запчастей, от которых зависит Ваше здоровье и жизнь неквалифицированным автослесарям!

Не доверяйте замену запчастей, от которых зависит Ваше здоровье и жизнь неквалифицированным автослесарям!

Не доверяйте замену запчастей, от которых зависит Ваше здоровье и жизнь неквалифицированным автослесарям!

Замена задних тормозных колодок

Тормозная система задних колес на автомобиле Форд фокус бывает в двух различных исполнениях — в дисковом и барабанном.

В первом случае замена почти идентична замене колодок на передних колесах, однако есть свои тонкости. Так как ручной тормоз совмещен с суппортом, то его сжатие необходимо производить специальным инструментом, который вдавливает поршень цилиндра, одновременно вворачивая его внутрь.

Если же сзади стоят барабанные тормоза, например на автомобилях с двигателем 1.4 и 1.6 л., тогда процесс замены будет следующим:

• Для снятия барабана необходимо ослабить ручной тормоз на тросе ручника
• Барабан снимается специальным съемником (не следует пробовать сбивать барабан, т.к. можно его серьезно повредить)
• Разбирается пружинный механизм (все пружины и планки необходимо проверить на наличие дефектов, трещин и т.п.)
• Проверяется тормозной цилиндр (задние тормозные цилиндры в барабанных тормозах имеют тенденцию пропускать тормозную жидкость через сальники, что может крайне негативно сказаться на тормозном усилии, если жидкость попадет на тормозящую плоскость колодок)
• Производится сборка механизма с новыми колодками, сажается на место тормозной барабан, ручник натягивается (при правильно настроенном ручнике, задний барабан должен свободно вращаться, однако ручка тормоза в салоне автомобиля должна подниматься не более, чем на 3-4 щелчка храповика)

Гепард сервис в Санкт-Петербурге, в Купчино, уже более десяти лет занимается ремонтом и обслуживание автомобилей Ford. Все наши специалисты имеют богатый опыт решения любых проблем, возникающих при ремонте и диагностике этой марки автомобилей. Приезжайте к нам, если Вам необходимо поменять тормозные колодки на форд фокус 2 или 3, и Вы будете приятно удивлены нашим уровнем цен и качеством обслуживания.

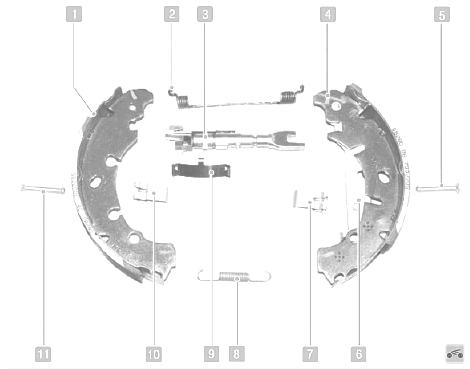

Схема разборки

Ослабляем болты на задних колесах. С помощью домкрата поднимаем задний мост и надежно фиксируем подъемную конструкцию. Снимаем первое колесо. Далее, разборка и сборка ограничивается лишь этим колесом. Параллельно над двумя колесами не работаем. Обследуем количество тормозной жидкости в общей системе Ford Fusion. Если оно достигает максимальной величины или около нее, необходимо слить жидкость до минимума. В противном случае жидкость грозит разлиться. Приступаем к демонтажу тормозного барабана с внутренней стороны колеса. Это особый момент, поскольку деталь связана с ABS датчиком Ford Fusion

Важно его не повредить. Поэтому ослабляем его крепление (8 размер болта). Потом с внутренней стороны тормозного барабана находим четыре болта 17 размера

Откручиваем их. Далее, придерживая снятый барабан, выкручиваем и снимаем с него датчик ЭйБиЭс. Теперь видим зафиксированные скобами тормозные колодки, которых ожидает замена. Снимаем фиксаторы (с помощью отвертки) и вытаскиваем штифты (скобы на них держатся)

Потом с внутренней стороны тормозного барабана находим четыре болта 17 размера. Откручиваем их. Далее, придерживая снятый барабан, выкручиваем и снимаем с него датчик ЭйБиЭс. Теперь видим зафиксированные скобами тормозные колодки, которых ожидает замена. Снимаем фиксаторы (с помощью отвертки) и вытаскиваем штифты (скобы на них держатся).

Обе колодки можно снять. Они скреплены пружинами. Две ключевые детали вытаскиваем одновременно, после чего отсоединяем распорную планку и пружины (их можно снимать раньше: до фиксаторов).

Остается трос ручного тормоза, который легко отсоединяется от задней колодки.

Процесс замены

Срываем болты колеса и устанавливаем домкрат так, чтобы переднее колесо оторвалось от земли. После колесо снимается и подкладывается под автомобиль в качестве страховки.
При помощи щетки по металлу чистим поверхность суппорта от продуктов коррозии и грязи.
Отверткой через окошко суппорта, сделав упор на колодку, утапливаем поршень. Если поршень утапливается туго, то небольшими усилиями стараемся его отодвинуть, после требуется нажать на педаль тормоза, и снова утопить поршень. Так поршень разрабатывается.
Маленькой отверткой вынимаем антидребезговую пружину.
Сзади суппорта имеются заглушки направляющих, которые нужно вытянуть при помощи маленькой отвертки.
Под заглушкой находятся болты направляющих. Болты имеют шестигранную головку, поэтому откручиваем их соответствующим ключом на “7”

Обратите внимание, что болты должны быть затянуты без особого усилия, что нужно помнить при обратной сборке.
После демонтажа направляющих, суппорт нужно подвесить за проволоку, либо положить так, чтобы тормозной шланг не был натянут.
Суппорт повторно чистится щеткой по металлу, а также не забудьте про скобу суппорта.
Вынимаем направляющие болты, очищаем их и набиваем в их посадочное место новой смазки.
Колодки устанавливаем на свое место. Колодка с пружинами устанавливается со стороны суппорта, так как пружины нужно поместить в поршень цилиндра.
Все остальное собирается в обратной последовательности

Не забудьте перед запуском мотора нажать на педаль тормоза несколько раз, то бы передние колодки стали в рабочее положение.

Подъем задней части автомобиля Форд Фьюжн для замены задних тормозных колодок

1. Подготовьте рабочую площадку, где будете производить замену задних тормозных колодок Форд Фьюжн
2. Установите автомобиль на ровной поверхности и активируйте стояночный тормоз
3. Узнайте правильные точки для подъема задней части автомобиля, исследовав руководство по эксплуатации Форд Фьюжн
4. Используя подходящий инструмент для подъема, установите его на одинаковом расстоянии от задних колес
5. Медленно поднимайте заднюю часть автомобиля Форд Фьюжн до тех пор, пока задние колеса не отрываются от земли
6. Убедитесь, что автомобиль надежно установлен на подъемнике или домкрате и не будет двигаться

Замена задних тормозных колодок Форд Фьюжн: основные шаги

1. Для начала, убедитесь, что ваш автомобиль находится на ровной и устойчивой поверхности. Установите автомобиль на стояночный тормоз и выключите двигатель.

2. Снимите колеса с задней части автомобиля, используя подходящий инструмент.

3. Осмотрите тормозной диск и тормозные колодки на предмет износа. Убедитесь, что тормозной диск не имеет трещин, сколов или других повреждений. Проверьте толщину тормозных колодок, если они изношены до предельно допустимой толщины, то их следует заменить.

4. Для замены тормозных колодок, необходимо отвернуть болты крепления заднего тормозного суппорта

Осторожно снимите тормозной суппорт и положите его в сторону, не допуская повреждений тормозного шланга

5. После снятия суппорта, выньте старые тормозные колодки из крепления

Обратите внимание на их положение, чтобы правильно установить новые колодки

6. Установите новые задние тормозные колодки в крепление суппорта. Убедитесь, что колодки правильно установлены и надежно закреплены.

7. Верните задний тормозной суппорт на место и закрепите его болтами. Проверьте, чтобы суппорт был надежно закреплен и не был смещен.

8. Проверьте зазор между новыми тормозными колодками и тормозным диском. Оптимальный зазор обеспечивает нормальное функционирование тормозной системы и должен быть регулирован при необходимости.

9. Повторите процедуру замены задних тормозных колодок на другой стороне автомобиля.

10. После установки новых задних тормозных колодок, установите колеса обратно на место и закрепите их болтами.

11. Проведите тестовую поездку, чтобы убедиться в правильной работе системы тормозов. При наличии каких-либо проблем или шумов, обратитесь в авторизованный сервисный центр для дополнительной проверки.

Поздравляем! Вы успешно заменили задние тормозные колодки в своем автомобиле Форд Фьюжн.

Замена задних тормозных колодок Форд Фьюжн: детали и процесс

Перед заменой задних тормозных колодок необходимо подготовить все необходимые инструменты и материалы. Для этого вам понадобятся следующие инструменты:

Инструменты	Описание
Гаечный ключ	Для откручивания гаек колес
Тросовый ключ или специальный инструмент для сжатия тормозного цилиндра	Для сжатия тормозного цилиндра при замене колодок
Разводной ключ	Для отсоединения тормозного шланга
Отвертка	Для снятия крепежных элементов

Проверьте также состояние задних тормозных колодок перед их заменой. Признаки износа могут включать стук или скрип при торможении, неравномерное изношенность колодок или видимые повреждения. Если вы обнаружите какие-либо проблемы, замените задние тормозные колодки на автомобиле Форд Фьюжн.

Процесс замены задних тормозных колодок Форд Фьюжн начинается с подъема задней части автомобиля с использованием домкрата. Убедитесь, что автомобиль устойчиво установлен на домкрате и приступайте к процессу замены.

Сначала снимите колесо для доступа к тормозной системе. Затем используйте гаечный ключ для откручивания гаек крепления тормозного диска. Отсоедините тормозной шланг и удалите тормозной диск. Теперь вы можете видеть задние тормозные колодки.

Для замены задних тормозных колодок вам потребуется сжать тормозной цилиндр с помощью тросового ключа или специального инструмента. Снимите крепежные элементы, удерживающие колодки, и аккуратно извлеките каждую колодку из тормозного механизма.

Поменяйте старые задние тормозные колодки на новые, убедившись, что они правильно установлены. Не забудьте восстановить крепежные элементы и установить тормозной диск обратно. Подсоедините тормозной шланг и закрепите гайками крепления тормозного диска. Затем повторите процесс для другого колеса.

Важно помнить, что замена задних тормозных колодок Форд Фьюжн может потребовать специальных инструментов и опыта. Если у вас нет достаточных знаний и навыков, рекомендуется проконсультироваться с профессионалами или обратиться в автосервис

Удачной замены задних тормозных колодок на автомобиле Форд Фьюжн!

Замена задних тормозных колодок Ford Fusion USA

Авто уже пришел с задними колодками требующими замены.По началу хотел ставить REMSA, но почитав отзывы, что они последнее время не очень, решил посмотреть, что нибудь другое. Из недорогих хвалили ICER 182198 их и взял.Процедура замены задних колодок проще некуда, по этому если кто то сомневается справиться или нет, все будет хорошо.Мой порядок действий:— снимаем колесо— переводим электроручник в сервисный режим

1. Включите зажигание (нажать на кнопку старт/стоп, не трогая никаких педалей, для машин с БД)2. Нажимаем и удерживаем педаль газа и кнопку ручника вниз (от себя), в этот момент выключите зажигание, затем снова включите в течении 5 секунд. Электрический стояночный тормоз перейдет в сервисный режим. На приборке будет отображаться сообщение «Режим обслуживания стояночного тормоза»3. Отпускаем педаль газа и кнопку ручника.4. Выключаем зажигание (нажать на кнопку старт/стоп, не трогая никаких педалей, для машин с БД)

— снимаем две заглушки и откручиваем шестигранником на 8 две направляющие (зеленое и красное выделение на фото), снимаем скобу (синее выделение).— отверткой немного отжимаем колодки (я вставлял отвертку по направлению оранжевой стрелки, между внешней колодкой и суппортом. Отжимал по максимуму, тем самым вдавливая поршень. Требуемое усилие слабое, все идет очень легко.— снимаем суппорт (получается прямо как на фото)— вынимаем старые колодки— у кого поршень не вдавился до конца при отжатии, вдавливаем поршень (можно спец инструментом, я пользуюсь обычными круглогубцами, на поршне имеются два небольших углубления, в эти места давлю немного покручивая)— везде чистим и смазываем где надо высокотемпературной смазкой для суппортов. (никаких графиток, солидолов, выдэшек и других смазок).— смазываем внешние стороны колодок (сторона, которая не прилегает к тормозному диску)— смазываем поршень (место прилегания к колодке)— вставляем новые колодки— надеваем суппорт, ставим скобу— смазываем направляющие и закручиваем их (шестигранник на 8), ставим на место заглушки.— прикручиваем колесо— идем повторять все тоже самое на другом колесе— переводим ручник из сервисного режима.

1. Включите зажигание (нажать на кнопку старт/стоп, не трогая никаких педалей, для машин с БД)2. Нажимаем и удерживаем педаль газа и кнопку ручника вверх (к себе), в этот момент выключите зажигание, затем снова включите в течении 5 секунд. Электрический стояночный тормоз выйдет из сервисного режима. Сообщение «Режим обслуживания стояночного тормоза» исчезнет с экрана.3. Отпускаем педаль газа и кнопку ручника.4. Выключаем зажигание (нажать на кнопку старт/стоп, не трогая никаких педалей, для машин с БД)

Номера задних колодок:ICER — 182198FRICTIONMASTER — MKD1665REMSA — 155112

Снятие и установка тормозного барабана

9.9.1. Снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 230,2 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Полезный совет Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для гаек колес, отвертка с плоским лезвием, молоток, зубило.

1. Включите I передачу и установите упорные бруски под передние колеса.

3. Ослабьте затяжку гайки ступицы.	4. С помощью зубила спрессуйте…

5. …и снимите защитный колпак подшипника ступицы.	6. Отогните пластины стопорной шайбы гайки ступицы.

7. Окончательно отверните гайку ступицы…	8. …и снимите стопорную шайбу.

Примечание При каждом отворачивании гайки ступицы заднего колеса ее необходимо заменять вместе со стопорной шайбой.

9. Снимите тормозной барабан.

Примечание После длительной эксплуатации по наружному краю рабочей поверхности барабана в результате износа образуется буртик, затрудняющий снятие барабана. В этом случае ослабьте натяжение троса привода стояночного тормоза (см. «Регулировка привода стояночного тормоза»).

Предупреждение Не нажимайте на педаль тормоза при снятом тормозном барабане, так как при этом из рабочего цилиндра могут полностью выйти поршни, а из гидросистемы вытечет тормозная жидкость.

10. Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимое значение, барабан подлежит замене.

Примечание На внутреннюю поверхность барабана в литье нанесен его максимально допустимый при износе диаметр (204,3 мм).

11. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Предупреждение Тормозные барабаны заменяйте парами (левый и правый одновременно).

12. Аналогично снимите и проверьте второй тормозной барабан.

13. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

15. Установите барабан в порядке, обратном снятию.

16. Отрегулируйте зазор между тормозными колодками и барабаном, нажав несколько раз на педаль тормоза.

18. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

Способы устранения неисправности

Прежде чем говорить о способах снятия заднего тормозного барабана, если он прикипел, нужно назвать причины, по которым это может произойти:

1. Нагревание тормозной колодки приводит к расширению металла, из которого выполнен барабан, поэтому крышка залипает на корпусе.
2. Грязь, скопившаяся между крышкой и корпусом.
3. Быстрый нагрев элемента при торможении, а затем резкое охлаждение (к примеру, в водяной луже).

Все это приводит к прилипанию тормозного барабана. Отметим, что его демонтаж – дело довольно трудное. А потому специалисты не рекомендуют прибегать к резкому торможению в дождливую погоду, который демонтировать при замене колодок достаточно тяжело. А теперь расскажем о наиболее приемлемых способах снятия прикипевшего барабана.

Если мастера автосервиса практически без усилий справляются с данной задачей, имея достаточный опыт и необходимый инструмент, то обычному автомобилисту, решившему самостоятельно выполнить такую работу необходимо запастись определенным инструментом. Причем для каждого конкретного случая этот инструмент может быть разным.

Но всегда вам потребуется средство WD40, используемое при ремонте различных транспортных средств.

Кувалда вам в помощь

Использование данного метода предполагает надежную фиксацию авто. Лучше выполнять все действия на подъемнике (автомобильный домкрат не способен обеспечить максимальную устойчивость приподнятой машины). Кроме того, для этого может подойти металлический козел, предназначенный для опоры машины, либо обыкновенный пень от большого дерева. Перейдем непосредственно к последовательности действий при демонтаже тормозного барабана. Вам потребуется:

1. Снять колесо.
2. С помощью железной щетки почистить полость от скопления грязи.
3. Обильно опрыскать поверхность составом WD40.
4. С аккуратностью обстукать бурт барабана у днища, пока он не станет подвижным. Не нужно наносить удары чересчур сильно – это может привести к повреждению элементов авто.

Но целесообразно предупредить, что данный способ имеет один существенный недостаток – не у всех имеется кувалда и не все умет навыки обращения с ней. А потому целесообразно рассмотреть другие варианты решения данной задачи.

Экстремальный способ

Данный способ предполагает абсолютную фиксацию машины. Перед началом работ следует все тщательно проверить, ведь при соскоке автомобиля угрозы получения серьезных травм возрастают практически на 100%. Выбрав данный вариант снятия прикипевшего барабана, потребуется выполнить следующие действия:

1. Сесть за руль.
2. Включить зажигание.
3. Включить 2 (3) передачу и бросить сцепление.
4. Раскрутить мотор до средних оборотов.
5. Заглушить силовой агрегат и демонтировать барабан.

Смысл данного метода заключается в раскручивании подвижной части оси, а значит, и самого барабана посредством центробежной силы. В данном варианте барабан элементарно будет сорван накипи.

Радикальная мера

Если вдруг описанные выше методы не привели к требуемому результату, кроме того, заклинило цилиндр тормозной системы, то целесообразно применить радикальные меры. Для выполнения работы потребуется дрель со сверлом (размер диаметра 2-3мм), медицинский шприц, кувалда. А вот что нужно сделать, если ничего не помогло:

1. В местах стыка полуоси и барабана сделать несколько скважин.
2. Шприцем заливать в отверстия тормозной жидкости и одновременно аккуратно бить по барабану кувалдой.

Для упрощения выполнения действий используйте специальный съемный ключ (можно купить или сделать самостоятельно). После выполнения подобных действий залипший барабан должен сняться. Но, если и сейчас этого не удалось сделать, то нужно посетить автосервис. Здесь мастера наверняка справятся с демонтажем тормозного барабана. Разумеется, за услугу нужно будет заплатить, но это будет дешевле, чем покупка новой ступицы или поворотного кулака, в случае их поломки.
