Передняя подвеска форд фокус 2 рестайлинг схема ремонт

Как проверить подвеску

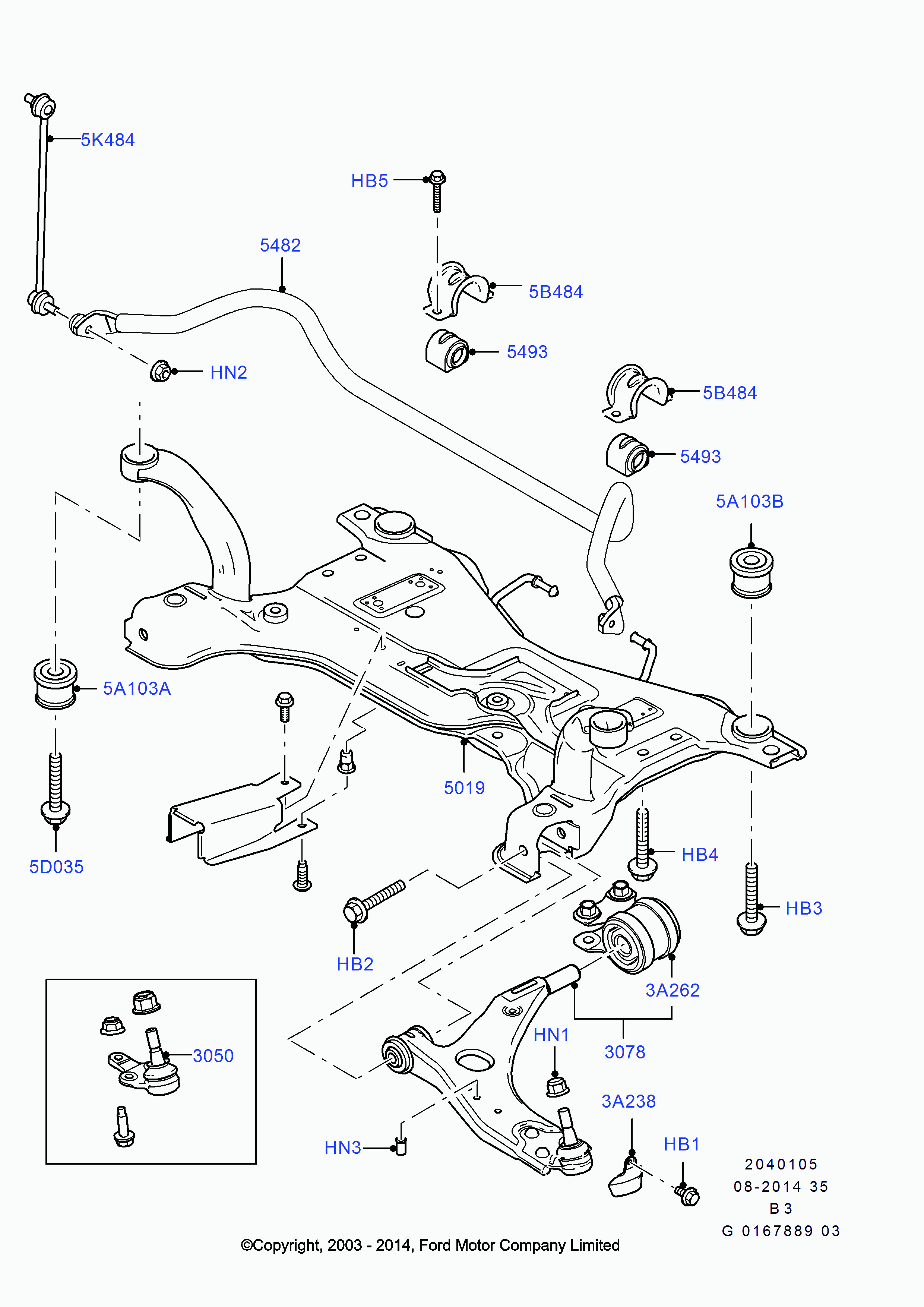

Схема для ремонта передней подвески форд

Не стоит забывать и о погрешностях, имеющих место быть в наших реалиях: речь идет качестве отечественных дорог: крайне не хотелось поднимать вновь и вновь тему российских дорог, но, в данном случае, они напрямую оказывают влияние на срок службы всей подвески, сокращая «период» пользования на 20-30 тыс. км – величину не столь маленькую, не правда ли? Коротко напомним об основных характеристиках передней подвески Форд Фокуса: она представляет из себя рычажно-пружинную, независимую подвеску типа Макферсон. «Состав» передней подвески.

амортизаторы и пружины на форд фокус

По своему «физиологическому» строению, подвеска состоит из следующих несомненно важных деталей, общее количество которых едва ли доходит до одного десятка: рычага вкупе с шаровой опорой, а также сайлентблоками; амортизаторной стойки, и стойки стабилизатора поперечной устойчивости; штанги стабилизатора поперечной устойчивости; кронштейна крепления штанги стабилизатора к подрамнику; ступицы; поворотного кулака; подрамника.

Рычаг передний в сборе новый

Наконечник рулевой тяги

передние тормозные колодки

Как можно было догадаться, детали соединены в общую цепь, создающую само понятие передней подвески. Рычаг передней подвески Форд Фокуса 2, к примеру, в данном симбиозе выполняет роль органа, воспринимающего тормозные и тяговые силы во время движения авто.

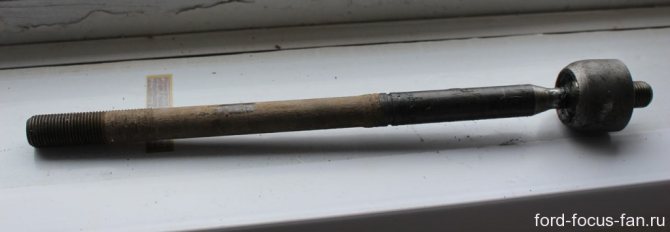

Тяга рулевой Испания

Убеждаемся в неисправности передней подвески Начать, пожалуй, следует с амортизатора. Для чего желательно поднять автомобиль либо домкратами, либо подвесным механизмом. Далее необходимо взяться за колесо и «потрясти» его по направлению от себя и к себе. Заметив свободные колебания колеса (люфт), получим сведения о необходимости замены амортизатора. Окончательно убедиться в ситуации нам позволит тормоз. Надавив на него и заметив пропажу люфта, делаем вывод о наиболее вероятной неисправности подшипника передней ступицы. Конечно же, первоначальным «снятием пробы» должен стать визуальный осмотр амортизатора на внешние повреждения и подтеки масла.

открутит наконечник амортизатора и проверит амортизатор

Еще ранее убедиться в неисправности амортизатора можно следующим способом: не совершая никакого отрыва авто от земли, от вас потребуется лишь надавить на одну сторону машины и понаблюдать за продолжением. В случае, если автомобиль вернулся к своему исходному состоянию при полном или практически полном отсутствии повторяющихся колебаний, разумно сделать вывод об общей исправности амортизатора и уж затем переходить к более длительным проверкам. Вот именно таким образом и распределены наши советы, лучшее следует читать с конца, постепенно переходя к началу.

люфт передней подвески

Проверить стойку поперечной устойчивости также не является задачей из разряда «сверхсложная». Во-первых, необходимо проверить чехлы шаровых стоек на отсутствие каких-либо повреждений, затем, либо руками, либо монтировкой или любым схожим инструментом следует попытаться подвигать штангу стабилизатора ввер-вниз. В движении заметен люфт? Для вас плохие новости: стойку придется менять с крайне большой вероятностью.

Замена пружины и амортизатора

Несмотря на все, кажущиеся легкими, методы, наиболее рекомендованной процедурой станет все же поездка до ближайшего или же наиболее удобного СТО, где опытные специалисты укажут на имеющиеся недостатки. Убедились?

Чиним самостоятельно Разобравшись с причинами, перейдем к такому очаровательному действию, как непосредственный ремонт передней подвески Форд Фокус 2. Для начала рассмотрим замену рычага передней подвески, краткие сведения о котором мы получили несколько ране.

поднятия авто домкратом

Начинаем с подъема автомобиля при помощи любого удобного для автолюбителя средства: домкрата, подъемника и прочего. Снимаем колесо и, далее, избавляемся от шаровой опоры, для чего необходимо высверлить и выбить три заклепки, крепящие опору к рычагу. В случае, если конечной целью ремонта являлась именно шаровая, то в данной ситуации следует заменить опору на новую и закрепить её болтами, а также самоконтрящимися гайками. При упорном желании действовать дальше, от вас потребуется выкрутить три болта: один переднего крепления, а два других – заднего крепления рычага к подрамнику. Мы добрались до рычага: заменяем его на новый, повторяем операцию разборки в обратную сторону, с конца, затем, собрал все воедино, отправляемся в автомастерскую делать развал-схождение. Данная процедура возможна в проведении только опытными специалистами

Ремонт подвески Форд Фокус 3-го поколения

Несмотря на то, что большинство автомобилей 3-го поколения ещё не прошло отметку в 100 000 км, у специалистов, занимающихся обслуживанием автомобилей американской марки, уже есть наработки в плане ремонта передней и задней подвески. Конструкция подвески во многом совпадает с автомобилями предыдущего поколения. А поскольку у мастеров есть опыт ремонта задней и передней подвески Ford Focus 2, то и с обслуживанием машин 3-го поколения у опытных мастеров не возникает сложностей. Автомобили в кузове универсал имеют такую же конструкцию подвески, что и автомобили в кузове седан или хэтчбэк – разница лишь в способе крепления.

Замена ремня

Заменить ремень привода компрессора кондиционера вполне можно и своими руками. Понадобится специальный установочный и направляющий инструменты, которые можно купить в магазине автозапчастей. Снимается ремень так:

Снимаем правое переднее колесо и локер.
Снимаем защиту силового агрегата.
Разрежьте старый ремень и удалите его.

Установка нового ремня – задача немного посложнее:

Сначала тщательно протираем шкивы, чтобы ремень по ним не скользил.
На шкив коленвала ставим установочный инструмент в положение «9 часов».
Надеваем ремень на шкив компрессора и установочный инструмент.
Устанавливаем направляющий инструмент плоским концом между компрессором и масляным картером, а изогнутым – на ремень.
Проверяем расположение ремня в канавках шкива компрессора.
Проворачиваем двигатель, чтобы установочный инструмент встал в положение «6 часов».
Снимаем установочный инструмент.
Проворачиваем мотор ещё на один оборот.
Снимаем направляющий инструмент.
Устанавливаем на место защиту, локер и колесо.

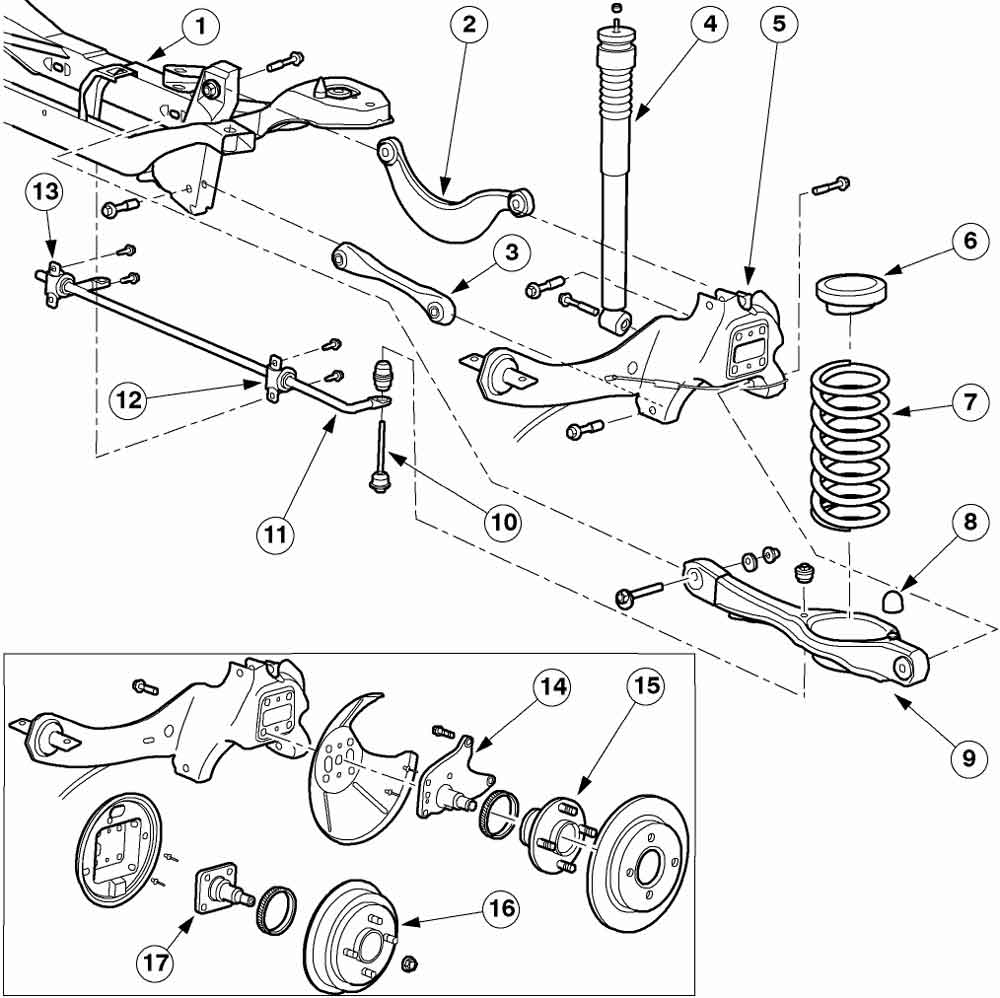

Устройство и ремонт задней подвески (Р).

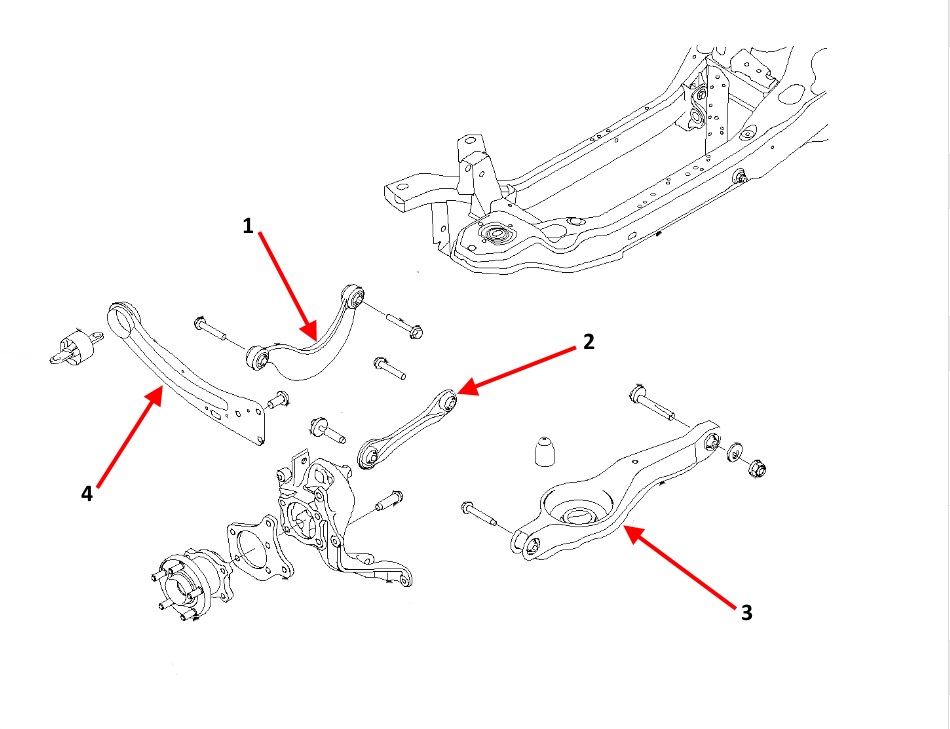

задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора

Подпружинные рычаги

1 357 317 (седан, хэтч), 1 357 319 (универсал)

Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность — у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить — можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия. Рычаги от обоих поколений бывают «гнутые» и «прямые», в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора. (источник)

Развальные болты:

развальный болт — Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт) эксцентриковая шайба — Ford 1456979 гайка — Ford 1471745 Замены: развальный болт — Mazda BP4K-28-66ZB эксцентриковая шайба — Mazda BP4K-28-473A гайка — Mazda 9YB1-01-209(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda — только к болтам Mazda, фото шайб тут )

ограничитель хода подвески (отбойник на рычаге) — Ford 1 227 616 болт крепления со стороны пружины — Ford 1 471 980 (M12 x 75MM) проставка пружины нижняя — Ford 1 355 153 проставка пружины верхняя — Ford 1 532 650

Нижние поперечные рычаги (кости)

: Ford — 1061668Верхние поперечные рычаги (серпы)

: Ford — 1517403 (седаны) Ford — 1448127 (универсал) Замены: Lemforder 32008 01 TRW JTC 1446

Крепёж рычагов

: Болт заднего нижнего подпружинного рычага наружный M12 x 75MM — 2 шт. Ford 6699982 Болт задних поперечных рычагов M12 x 65MM — 8 шт. SWAG 50 92 9451

Комплекты рычагов

: для седанов и хетчбэков — Meyle 716 050 0039/S > opc.meyle.com

Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике

Meyle 716 050 0039/S — на подпружинных рычагах есть те самые усиления в виде наваренных пластин

Сайлентблоки

: Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка) Ford — 1 304 124 замены: Lemforder 29794 01 Sidem 803900 Moog FD-SB-0191

крепёж: Болт M12 X 30MM — Ford 1 471 994

Стойки стабилизатора

Ford 1 335 548 — задняя L-образная (ставится на «кривой» подпружинный рычаг)

замены: Lemforder 32010 01 Moog FD-LS-3662 Sidem 3266 Rts 97-90610 NK 5112522

Ford 1 500 682 — задняя прямая, комплект 2 штуки (от ФФ-2, ставится на «прямой» подпружинный рычаг ФФ-1)

замены: Ford 1 719 542 (от FF3, комплект 2 шт.) Sidem 67160 Vaico V25-0576

Ford 1 203 093, Ford 1 487 402 — задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)

замены: Lemforder 33482 01 TRW JTS 581 Moog FD-LS-0122 Mitsubishi 4056A052

Втулки стабилизатора

: Ford 1 073 249 замены: Lemforder 34054 01 Moog FD-SB-3659 Sidem 803905

задняя подвеска, ремонт, эксплуатация, запчасти, сайлентблоки, рычаги, амортизаторы, подвеска задняя

Долго ли, коротко ли. а загремела задняя подвеска. При ближайшем рассмотрении оказалось что сдохли 12 из четырнадцати сайлентблоков (все кроме продольных). А при детальном правая стойка, стойки стаба и т.д. Появилось желание поменять все с наименьшими затратами, ибо цифра в 30-40 тыщ р как-то не радовала. Вот маленькая сводная табличка по запчастям и где их купить в Питере. 1. Сайлент в продольный 300 р (2шт). Испания. Куплен на Лифляндской 2. Болты развала 600р (2шт). Оригинал. Там же 3. Стойки заднего стаба. 450р за пару. Германия. Там же. 4. Сайленты в верхний рычаг (он же серп, бумеранг) 250р (4шт). Куплены на Лесном 34. В седанах и универсалах эти рычаги разные, а сайленты однинаковые. 5. Сайленты в нижний рычаг (подпружинный). Где сделаны не знаю. Куплены в Маршале пав. А. сек. 57 5а. Наружные 350р (2шт) 5б. Внутренние 350р (2шт) 7. Рычаг передний нижний (он же косточка) 650р (2шт). Куплен там же. Сайлентов в продаже не нашел. Все были раскуплены. 8. Стойки аморта QH 1100 (2шт) масляные. Англия. Куплены в Маршале. 9. Болты крепления рычагов. В магазинах зап.ч. фордов эта позиция оказалась не ходовым товаром. Так что пришлось покупать отечественные. 9а. М12х70 — 8шт + гайка самоконтр + шайба 35р (8шт). 9б. М12х80 — 8шт + гайка самоконтр + шайба 35р (2шт).

Замена сайлентблоков

Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.

Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.

Все пространство внутри внешнего корпуса заполнено резиной.

Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.

Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.

При сильном износе резина внутри уже расслоена и корпус должен сняться.

После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.

Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».

Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.

Их можно также и разрезать болгаркой.

После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.

Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.

На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.

Запрессовка.

Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.

Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.

Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».

Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.

Насаживают новый элемент при помощи молотка и проставки из металлической трубки.

Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.

Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.

Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.

После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.

Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.

Надеемся, что мы вам помогли. Удачи.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Причины повышенного расхода.

Можно выделить несколько основных факторов, которые влияют на это:

Перебои в работе свечей/катушек зажигания,
Передвижение с ближним/дальним светом,
Низкая температура воздуха,
Износ двигателя,
Загрязнение форсунок,
Износ сцепления,
Неотрегулированный сход-развал,
Низкое давление в шинах.
Передвижение с работающим кондиционером.

Все эти факторы в совокупности могут увеличить расход до 30%. При этом стоит учитывать, что масса автомобиля так же влияет на расход топлива Форд Фокус. Каждые дополнительные 100 килограмм груза или 1 взрослый человек, находящийся в салоне, могут увеличить эти показатели на 10%.

Поэтому сложно сказать, большой расход у конкретного автомобиля или нет. Все зависит от множества фактором и стиля вождения. Но однозначно, если отклонения от данных приведенных в таблице больше 30%, то это свидетельствует о неправильной работе системы и поводом визита на СТО.

Ремонт подвески Форд Фокус 2

Ремонт подвески Форд Фокус 2 — одна из частых причин обращения в автосервис владельцев Форд Фокус второго поколения. Несмотря на прекрасные амортизационные свойства у данного автомобиля, все же ресурс подвески Форд Фокус 2 требует ремонта через определенное время.

Диагностика подвески Форд Фокус 2

Ремонт подвески любого автомобиля начинается с диагностики. В нашем автосервисе «Форд ВАО» диагностика, а также последующий ремонт подвески Форд Фокус 2 начинается с заезда на подъемник.

Первым делом проверяется свободный ход каждого колеса путем его вращения руками.

Опытный слесарь может с помощью этого метода определить наличие неисправности, подобно тому, как опытный врач распознает с помощью стетоскопа шумы в сердце.

Кроме того, мастер расшатывает колесо по-диагонали влево-вправо и вверх-вниз, а также вдоль оси крепления колеса, проверяя наличие люфта.

км. Часто его меняют вместе со ступицей.

Неисправности и ремонт подвески Форд Фокус 2

В передней подвеске Форд Фокус 2 чаще всего выходит из строя сайлентблок нижнего рычага.

Замена сайлентблоков Форд Фокус 2 — дорогостоящая процедура, которая выполняется на дорогостоящем оборудовании. Такая процедура будет стоит дороже, чем замена всего узла целиком.

Иными словами, если вышел из строя сайлентблок нижнего рычага, то необходимо заменить и рычаг тоже.

При неисправности сайлентблока задней подвески для ремонта Форд Фокус 2 требуется разобрать заднюю подвеску. Это самое уязвимое звено задней подвески Форд Фокус 2.

Срок службы амортизаторов также составляет около 100 тыс.км, однако учитывая неудовлетворительное качество отечественных дорого этот период может несколько сократиться. При поломке амортизаторов они не подлежат ремонту, а заменяются целиком. Характерным признаком неисправности амортизатора является подтекающее масло.

Срок эксплуатации стоек стабилизатора — около 130 тыс.

км, однако учитывая количество реагентов и объем влаги, которые в изобилии присутствуют на городских дорогах, то эти достаточно тонкие элементы активно подвергаются коррозии и в какой-то момент попросту переламываются пополам, так что срок службы этого элемента сильно сокращается до, скажем, 90 тыс.км.

Поэтому, если Вы при движении заметили, что Форд Фокус 2 в поворотах ведет себе несколько неустойчиво, при энергичном повороте появился стук передней подвеске — обратите внимание на этот факт при диагностике и при ремонт подвески Форд Фокус 2

Где проводить ремонт подвески Форд Фокус 2?

Поскольку подвеска Форд Фокус 2 как никакой другой элемент ответственен за безопасность движения, то и ремонт данной системы нужно проводить качественно, с гарантированным результатом. Как этого достичь?

Во-первых, не стоит экономить на ремонте ходовой Форд Фокус 2, то есть НЕ надо:

Обращаться в сервисы гаражного типа
Покупать запчасти подешевле
При обнаружении какой-либо неисправности в подвеске отказываться от ее ремонта, руководствуясь принципом: «пока поездим, а потом отремонтируем». «Потом» — будет дороже, проверено на горьком опыте.

Что нужно для качественного ремонта подвески Форд Фокус 2:

Обращение в специализированный сервисный центр Форд, где работают квалифицированные мастера с большим опытом по ремонту именно автомобилей Форд Фокус 2.
Обязательно перед ремонтом проводить диагностику ходовой Форд Фокус 2.
Не экономить на запчастях.
Соглашаться на выполнение всех необходимых ремонтных работ сразу, не откладывая на «потом».

Надеемся, наши рекомендации помогут Вам сориентироваться в теме ремонта подвески Форд Фокус 2. В свою очередь предлагаем автовладельцам Форд обращаться в наш автосервис «Форд ВАО» для ремонта Форд Фокус 2.

Автосервис «Форд ВАО»Качественный ремонт Форд от профессионалов

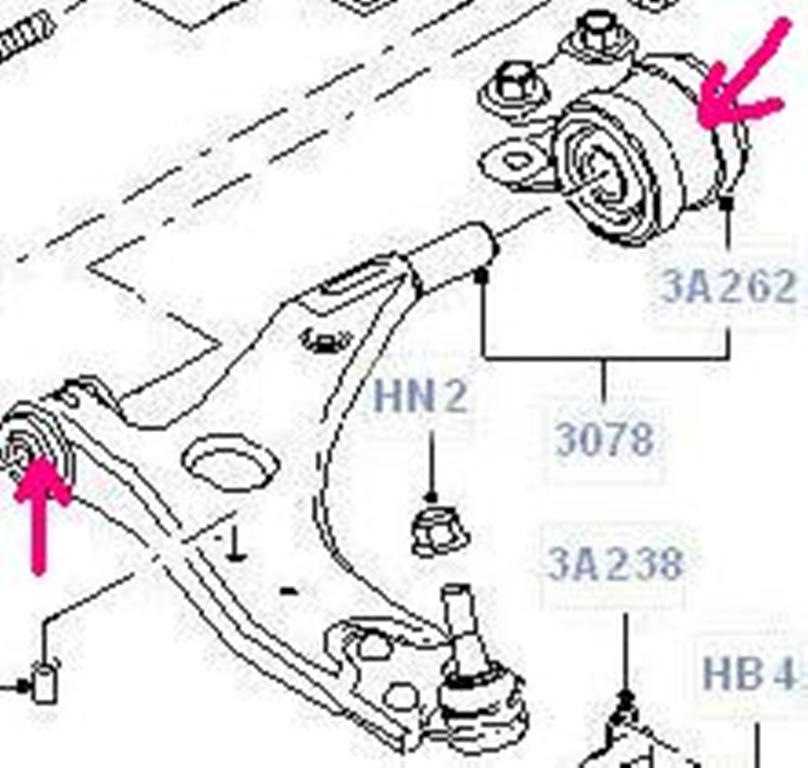

Замена переднего сайлентблока рычага подвески Ford Focus 2

Для перепрессовки малого сайлентблока переднего РП удобнее воспользоваться съемником, но если его нет под рукой, можно попробовать перепресовать с/б подручными средствами. Для этого понадобится кусок трубы соответствующего диаметра и болт (шпилька) с гайкой и шайбами.

Чтобы с/блок легче сходил со своего места, обрабатываем его WD-40 и выдерживаем некоторое время (минут 15-20).

Под обрезок трубы подкладываем толстую широкую шайбу, поворачивая ключом гайку, начинаем выпрессовывать с/б.

Берем новый саленблок, запрессовываем его в рычаг.

Новый с/б может заходить туго, поэтому нужно запастись терпением и не торопиться. Запрессовывается саленблок таким же образом, как и выпрессовывается. Необходимо установить резиновый уплотнитель так, чтобы буртики резины выступали из железа.

Чтобы саленблок легче заходил на свое место, не будет лишним обработать его снаружи силиконовой смазкой. Резину смазка не разъест, зато запрессовать с/б будет проще.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;

Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

очистить резьбу на стойке стабилизатора от грязи;
побрызгать на нее WD40;
подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

В данном случае рассмотрена замена Г-образных стоек стабилизатора, но на Ford Focus-2 также могут устанавливаться стабилизаторные стойки так называемого «прямого» типа.

Эти детали меняются еще проще, здесь уже осложнений практически никаких не возникает.

Ремонт задней подвески Форд Фокус 2

Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Это выражается стуками задней подвески и неустойчивым поведением автомобиля в поворотах на большой скорости. Достигается такой эффект, когда задняя часть автомобиля «обгоняет» переднюю. Рычаг полностью можно не менять, обойтись перепрессовкой сайлент-блоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.

Поэтому целесообразно при ремонте продольных рычагов, произвести замену остальных рычагов, развальных болтов, стоек стабилизатора и болтов крепления на новые:

Болты крепления рычагов нуждаются в замене, потому что они закисают в сайлент-блоках рычагов и их невозможно открутить, соответственно, использовать повторно. Такие болты меняют на новые, а старые срезают с помощью болгарки. После такой замены задней подвески (рычагами) она не будет вас беспокоить 6-7 лет.

Возможен еще один вариант ремонта задней подвески: сайлент-блоками. То есть рычаги остаются старые и на них производится перепрессовка новых сайлент-блоков. Это удешевляет ремонт, но серьезно проигрывает в надежности и сроках эксплуатации задней подвески автомобиля до следующего ремонта. Как пример, возможность, «выскакивания» сайлент-блока из посадочного места рычага.

После замена сайлент-блоков и рычагов требуется проверка и регулировка углов установки колес.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:сцепление Ford Focus II, регулировка сцепления Ford Focus II, трансмиссия Ford Focus II, коробка передач Ford Focus II

#нижний_рычаг #передняя_подвеска #Ford_Focus_2 #Форд_Фокус_2

Нижний рычаг передней подвески

Примечание: Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

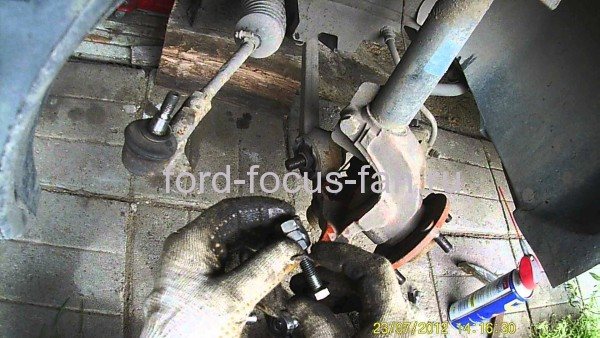

4. Удерживая палец наконечника рулевой тяги ключом с насадкой TORX, вторым ключом с головкой на 15 отворачиваем гайку крепления наконечника рулевой тяги к поворотному кулаку.

5. При помощи специального съемника, выпрессовываем наконечник рулевой тяги из поворотного кулака.

Примечание: — Перед установкой съемника, во избежание повреждения, отверткой приподнимаем пыльник наконечника. — При отсутствии съемника наконечник рулевой тяги можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

6. Ключом на 17 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

7. Затем при помощи специального съемника, выпрессовываем палец шаровой опоры из поворотного кулака.

8. Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, тем самым извлекая палец шаровой опоры из поворотного кулака. Затем отпускаем рычаг.

9. Ключом с головкой на 18 отворачиваем передний болт крепления нижнего рычага к подрамнику.

10. Извлекаем передний болт крепления нижнего рычага к подрамнику.

11. Ключом с головкой на 15 отворачиваем два задних болта крепления нижнего рычага к подрамнику. Также извлекаем этот болт.

12. Действуя монтировкой как рычагом, снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

13. Берем новый нижний рычаг в сборе и вставляем его в подрамник на место старого. При необходимости воспользуйтесь монтировкой или отверткой.

14. Вкручиваем передний…

… и два задних болта крепления рычага к подрамнику.

Внимание: Болты крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 15

Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, затем вставляем до упора палец шаровой опоры нижнего рычага в поворотный кулак. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 70 Н·м

15. Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, затем вставляем до упора палец шаровой опоры нижнего рычага в поворотный кулак. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 70 Н·м.

16. Вставляем наконечник в поворотный кулак и наживляем его гайку крепления. Затем затягиваем гайку крепления наконечника рулевой тяги к поворотному кулаку с моментом затяжки 48 Н·м, удерживая при этом палец наконечника от проворачивания.

17. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

18. Затем окончательно затягиваем передний болт крепления нижнего рычага к подрамнику с моментом затяжки в 175 Н∙м, задние болты крепления — в 115 Н∙м. Затем только после этого убираем домкрат или гидравлическую стойку.

19. Устанавливаем колесо и опускаем автомобиль.

20. После всех работ проверяем и при необходимости регулируем углы установки колес.
