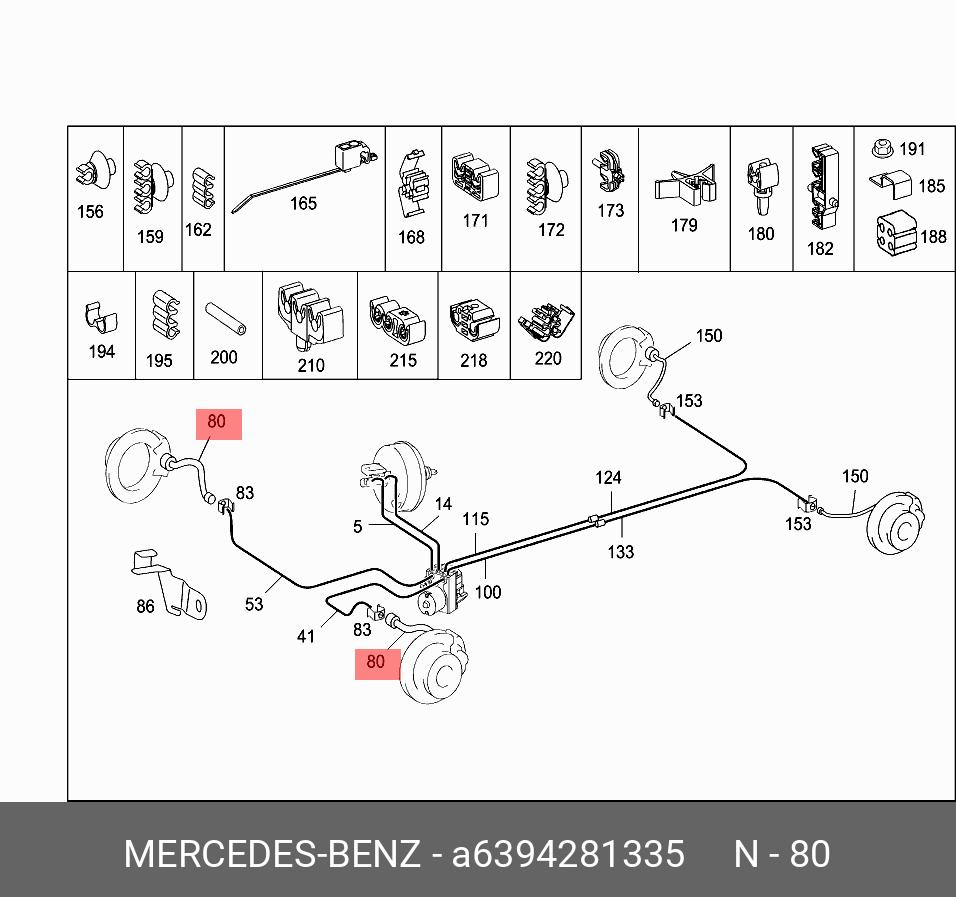

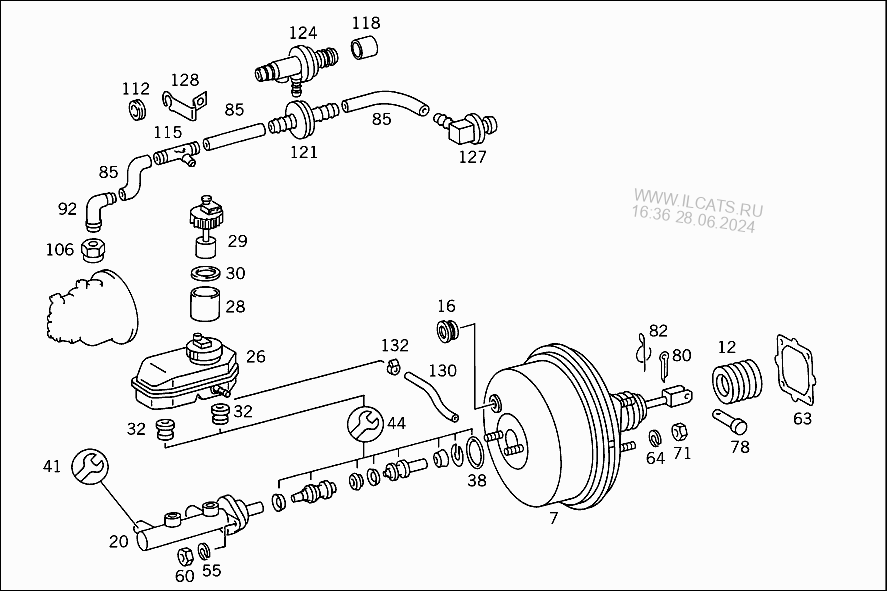

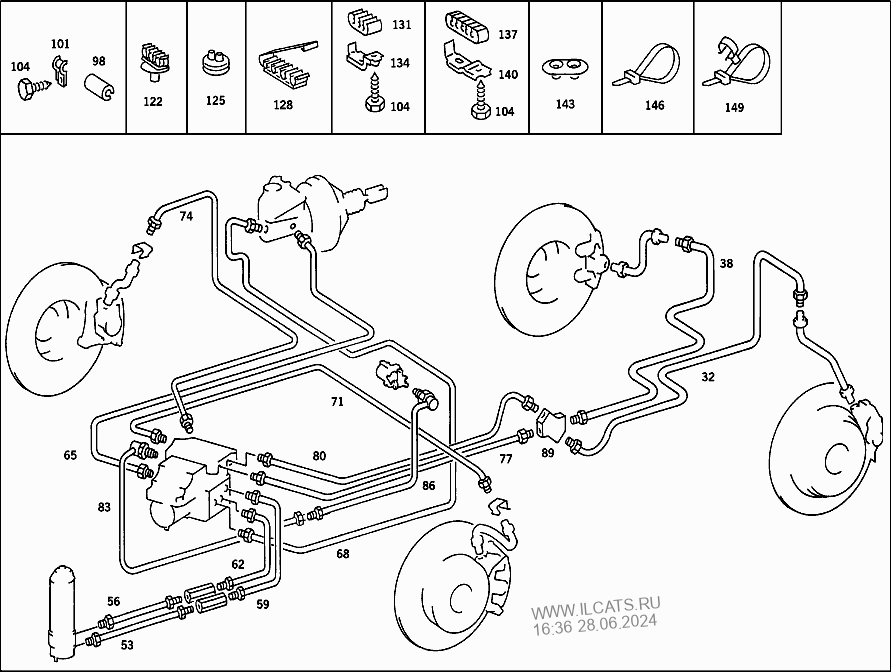

10.1 Прокачка гидросистемы тормозов

Прокачка гидросистемы тормозов

Тормозная жидкость ядовита. Промойте обильным количеством холодной проточной воды части тела, на которые попала жидкость, и немедленно обратитесь за медицинской помощью, если жидкость попала в полость рта или в глаза. Некоторые типы тормозной жидкости огнеопасны и могут воспламеняться при контакте с горячими компонентами. Примите соответствующие меры пожарной безопасности. Тормозная жидкость агрессивна к окраске и пластикам — при попадании ее на такие поверхности немедленно смойте жидкость обильным количеством воды. Кроме того, жидкость гигроскопична (поглощает влагу из воздуха) — старая жидкость может быть загрязнена водой и непригодна для использования. При доливании жидкости в систему или ее замене используйте рекомендованный тип жидкости, наливая ее из только что открытого герметичного контейнера.

МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ABS

Правильное функционирование тормозной гидросистемы возможно только если ее компоненты свободны от воздуха. Чтобы удалить воздух из системы, прокачайте ее. В течение процедуры прокачки добавляйте только чистую, свежую тормозную жидкость указанного в Спецификациях типа. Никогда не используйте жидкость повторно. Если есть какие-либо сомнения относительно типа жидкости, залитой в систему, промойте систему чистой жидкостью и замените все уплотнения. Если в главном цилиндре упал уровень тормозной жидкости, найдите и устраните причину утечки, прежде чем продолжать работу. Припаркуйте автомобиль на ровном месте (не под уклон), выключите зажигание и выберите 1-ю передачу или задний ход. Заблокируйте колеса и освободите ручной тормоз. Убедитесь, что все трубки и шланги прикреплены надежно, соединительные муфты зажаты, а штуцеры прокачки закрыты. Снимите пылезащитные колпачки и счистите с штуцеров прокачки грязь. Отверните крышку резервуара тормозной гидросистемы и доведите уровень жидкости до линии “МАХ”. Наживите крышку и не забудьте поддерживать уровень жидкости выше линии “MIN” на протяжении всей процедуры, иначе воздух вновь попадет в систему. В продаже имеется целый ряд приспособлений для прокачки тормозной системы одним человеком. Рекомендуется использовать один из таких комплектов, поскольку они значительно упрощают работу, а также уменьшают риск обратного затягивания в систему вышедших из нее воздуха и жидкости. Если такое приспособление не доступно, примените основной метод прокачки (для двух человек), подробно описанный ниже. Если используется приспособление, подготовьте автомобиль как описано выше и следуйте инструкциям изготовителя комплекта. Процедура может значительно меняться в зависимости от типа используемого приспособления, основной ее ход также описан ниже. Какой бы метод не использовался, соблюдайте правильную последовательность прокачки.

Если были разъединены или сняты компоненты только одного из контуров (например суппорт или рабочий тормозной цилиндр), в прокачке нуждается лишь этот контур. Если прокачке подлежит вся система, действуйте в следующей последовательности: a) Задний правый тормозной механизм. b) Передний левый тормозной механизм. с) Задний левый тормозной механизм. d) Передний правый тормозной механизм.

Прокачка — основной метод (для двух человек)

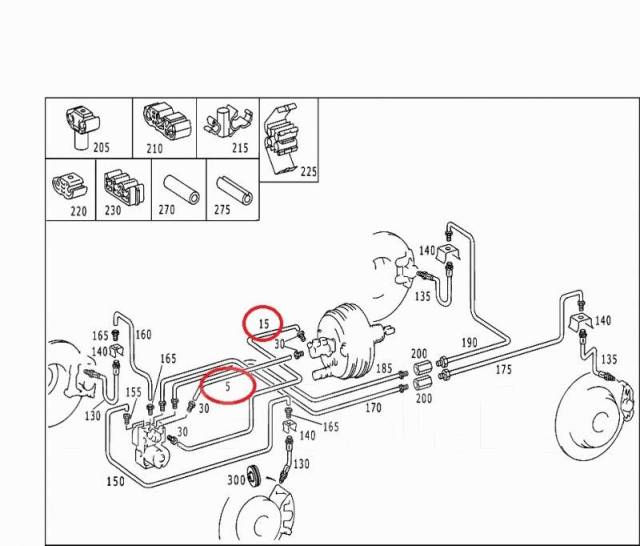

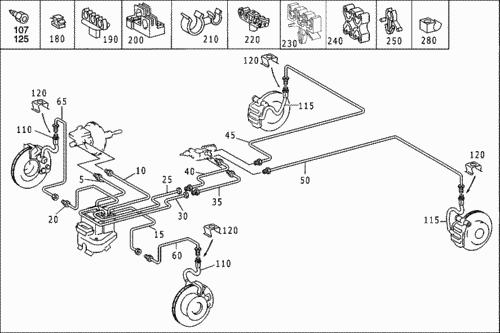

Ремонт трубок Mercedes W124

Владельцу автомобиля, поступившего на СТО «500 ампер», повезло больше других. Прежний владелец не уделял гидроподвеске должного внимания, но не пытался её переделать. Все детали системы были на месте, в исправном состоянии. Однако в контуре почти полностью отсутствовала гидравлическая жидкость. Она вытекла через дыры в трубках и шлангах.

Как показал осмотр, для восстановления гидравлического устройства регулировки положения кузова предстояло заменить все металлические гидротрубки и резиновые шланги амортизаторов. Кроме того, нуждались в замене изношенные шланги суппортов и трубки гидропривода тормозов задних колёс. Для того, чтобы добраться до всех сочленений, креплений, правильно уложить трубки, требовалось снять задний мост.

Автослесарь установил автомобиль на подъёмник. Отсоединил аккумуляторную батарею, снял задние колёса.

Слил остатки гидравлической жидкости, тормозную жидкость из контура задних тормозов, отсоединил шланги от суппортов.

Открутил карданный вал от фланцев, крепления промежуточной опоры вала, ослабил стопор, вынул вал из картера заднего моста, снял вал. Открутил, снял глушитель.

Установил под мост подставку, отвернул крепления, снял мост.

Снял дефектные металлические трубки, резиновые шланги гидравлической, тормозной системы.

Продул сжатым воздухом гидроаккумуляторы, стойки, корректор.

По образцу снятых выгнул новые трубки, установил на них штуцерные соединения.

Установил подготовленные трубки, стандартные шланги суппортов, заказные шланги подачи гидравлической жидкости в стойки, изготовленные партнёрами.

Возвратил на место задний мост, другие снятые для ремонта детали.

Заполнил тормозную систему, прокачал тормоза. Залил в устройство регулировки положения кузова гидравлическую жидкость. Загрузил багажник, запустил двигатель, дал поработать. Осмотрел соединения трубопроводов, проверил отсутствие течей. Слил жидкость.

Повторно заправил гидроподвеску. Запустил двигатель автомобиля для полного заполнения элементов гидравлической системы. Долил жидкость в бачке до уровня.

После контрольной проверки мастером автомобиль выдан владельцу.

СТО «500 ампер» выполняет ремонт Mercedes 124 в Минске. По желанию заказчиков обеспечиваем запасными частями. Купленные в нашем магазине детали устанавливаем со скидкой 10%. Моторное масло и фильтр меняем бесплатно. Принимаем к оплате карты рассрочки «Халва». Чтобы рассчитать цену работы, заполните онлайн-форму «Запрос стоимости ремонта» или «Запись на СТО», позвоните по контактному телефону.

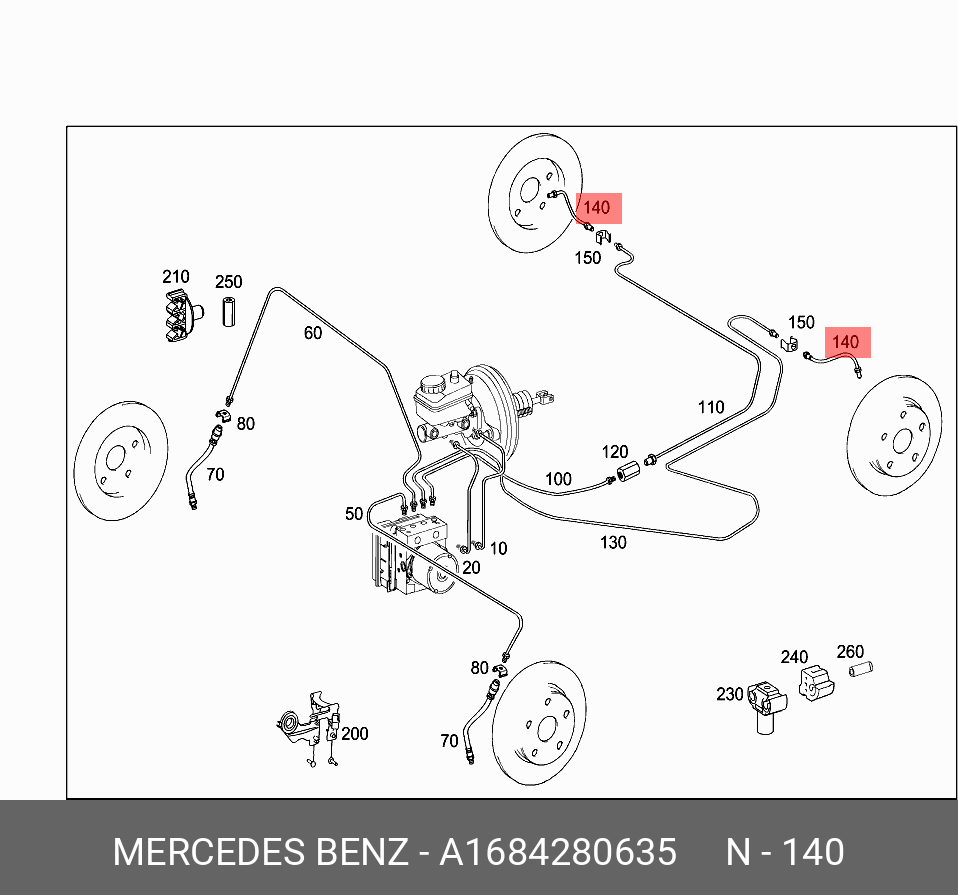

Снятие и установка переднего суппорта Mercedes-Benz W203

Снятие и установка переднего суппорта

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пометьте краской положение передних колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю часть автомобиля, поставьте её на подставки и снимите передние колёса.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

Если суппорт снимается только для снятия тормозных колодок или тормозного диска, не нужно выворачивать тормозной трубопровод из суппорта. В этом случае закрепите суппорт проволокой к подвеске так, чтобы шланг не перекручивался и не подвергался растяжению.

2. Выверните тормозной шланг из суппорта, как описано в Разделе Снятие и установка тормозного шланга.

При вскрывании тормозного контура вытекает тормозная жидкость. Слейте её в бутылку, которая должна быть предназначена исключительно для этих целей. Предварительно можно отсосать жидкость из резервуара с помощью специального устройства. Соблюдайте меры безопасности в отношении тормозной жидкости, обратитесь к Разделу Удаление воздуха из тормозной системы.

3. Правый тормоз: Выньте штекер датчика износа из разъёма (1). При этом не тяните за кабель. Выверните винт (2) и снимите разъём (1) с суппорта.

4. Снимите тормозные колодки, обратитесь к соответствующему разделу.

Если суппорт будет снова устанавливаться, необходимо следить за тем, чтобы поршень не вышел из цилиндра.

5. Выверните болты (4) вверху и внизу и снимите направляющую колодок (5) с поворотного кулака.

Большой момент отворачивания! Убедитесь в том, что автомобиль надёжно закреплён на подставках и гаечный ключ горизонтален. Указанные болты можно отвернуть тогда, когда автомобиль стоит ещё на колёсах.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите направляющую колодок и закрепите двумя новыми самостопорящимися болтами моментом 115Нм.

Большой момент затяжки! Убедитесь в том, что автомобиль надёжно закреплён на подставках и динамометрический ключ стоит горизонтально. Болты можно затягивать окончательно тогда, когда автомобиль стоит на колёсах.

2. Установите тормозные колодки, обратитесь к соответствующему разделу.

Не допускайте попадания на фрикционные поверхности тормозного диска и колодок смазки или масла.

3. Правый тормоз: Состыкуйте разъём датчика износа на суппорте. Введите штекер датчика в разъём.
4. Установите тормозной шланг, обратитесь к соответствующему разделу.

Тормозной шланг не должен скручиваться.

5. Удалите воздух из тормозной системы, обратитесь к соответствующему разделу.
6. Установите на место переднее колесо так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты.

Проверьте, чтобы при максимальном угле поворота рулевого колеса тормозной шланг не касался колеса.

7. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

Несколько раз, сильно нажмите на педаль тормоза до тех пор, пока не почувствуется ощутимое сопротивление. Таким образом тормозные колодки прилегают к диску и занимают своё рабочее положение.

8. Проверьте уровень жидкости в резервуаре, при необходимости долейте жидкость до отметки MAX.
Проведите контроль надёжности:
· Закреплены ли тормозные шланги?
· Закреплён ли тормозной шланг в держателе?
· Затянуты ли штуцеры для удаления воздуха?
· Залито ли достаточное количество тормозной жидкости?
· На работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность.

Видео про «Снятие и установка переднего суппорта» для Mercedes-Benz W203

Переборка тормозных суппортов Mercedes Benz C200K W203

https://youtube.com/watch?v=xfdm9vGt54E

Замена тормозных колодок передних колёс в Mersedes Benz W203 C230 C240 C320 2001 2005

Замена передних колодок на мерседес C200 w203 2000г

Почему не стоит переделывать гидравлику

Конструкция гидравлического устройства очень проста. В ней нет никакой автоматики, электроники, сложных следящих или управляющих приборов. Контур гидравлики объединяет насос, накопительные камеры (гидроаккумуляторы), задние амортизаторы (гидростойки) и управляемый механически клапан-корректор положения кузова.

Несмотря на простоту, непривычная конструкция пугает владельцев автомобилей, ранее её не эксплуатировавших. Они уверены, что любой ремонт подвески Mercedes W124 с элементами гидравлики может чуть ли не разорить их.

Чего только не придумывают доморощенные умельцы ради мнимой экономии. Глушат трубки, переваривают «стаканы», меняют амортизаторы и пружины на «седановские» или от других моделей, в том числе от ГАЗ 3110.

Изобретательность «колхозников» поражает. Но что они получают, потратив деньги на покупку нестандартных деталей и изрядно попотев, «впихивая» их в машину? Автомобиль с изменёнными характеристиками управляемости, уменьшенную грузоподъёмность, чувствительную к неровностям дороги подвеску.

Понимая, что перестарались, «рационализаторы» продают свои «модернизированные» универсалы. На формах полно негативных отзывов, в которых новые владельцы костерят прежних «незлым, тихим словом» за переделку. Ведь для того, чтобы восстановить характеристики и комфорт легендарного автомобиля, приходится покупать и устанавливать «родные» детали. При всей простоте конструкции, восстановительный ремонт гидравлики Mercedes W124 может «потянуть» на изрядную сумму.

Заметки

Если ваш Mercedes-Benz оснащен тормозной системой SBC (обычно в ранних моделях E-Class W211 и CLS), его следует отключить перед началом работы с тормозной системой.
- Рекомендуемый метод . Отключите тормозную систему SBC с помощью звездной диагностики Mercedes-Benz, если на вашем автомобиле установлены тормоза SBC.
- Альтернативный метод . Вы можете отсоединить тормоза SBC, отсоединив жгут проводов от насоса ABS. Предупреждение о неисправности тормозов появится на комбинации приборов, но оно отключится после подключения насоса ABS.При отключении насоса SBC с помощью этого метода код неисправности будет сохранен в блоке управления ABS или SBC, но будет сброшен после повторного подключения насоса ABS.
- Поддержание SBC в активном состоянии . Если вы решите не отсоединять насос SBC, не открывайте дверцу автомобиля, не блокируйте и не разблокируйте автомобиль, поскольку автоматически включаются тормоза. Будьте предельно осторожны при работе с тормозами. Если насос SBC активируется при снятии суппорта, он будет нажимать на поршень и тормозные колодки, что может привести к травме.
