Система зажигания и электрооборудование автомобилей уаз-хантер, уаз-31519

Электрическая схема уаз 31519 карбюратор. электрооборудование автомобилей уаз

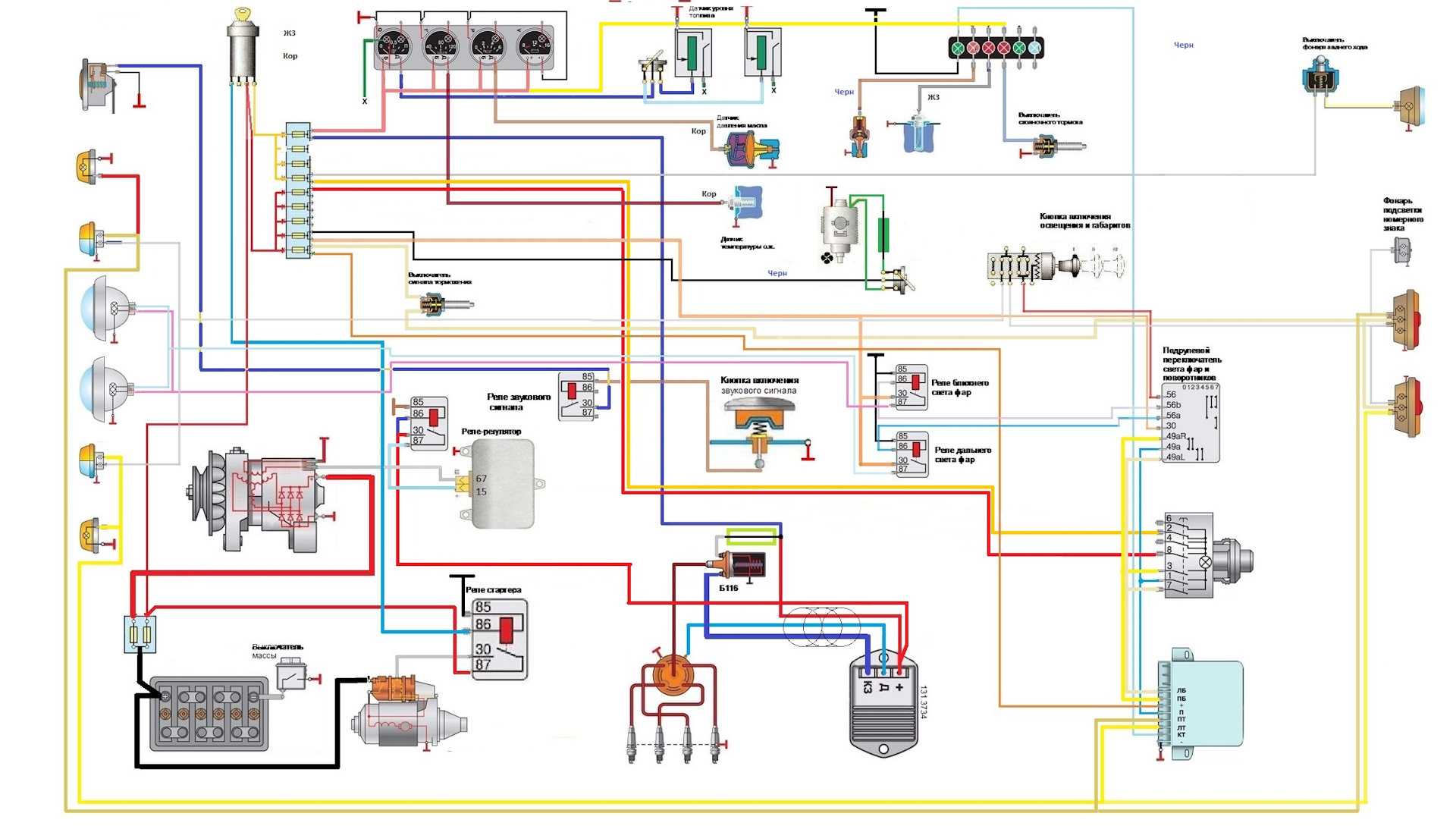

Схема электрооборудования автомобиля УАЗ-31514, -31519.

1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — плавкий предохранитель; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота и аварийной сигнализации; 12 — свечи зажигания; 13 — сопротивление отопителя (резистор); 14 — реле стартера; 15 — катушка зажигания; 16 — датчик-распределитель; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — выключатель “массы”; 20 — электроомыватель; 21 — аварийный вибратор; 22 — блок предохранителей; 23 — датчик указателя давления масла; 24 — датчик температуры охлаждающей жидкости; 25 — датчик перегрева охлаждающей жидкости; 26 — датчик аварийного давления масла; 27 — датчик недостаточного уровня тормозной жидкости; 28 — стартер; 29 — реле света фар; 30 — розетка переносной лампы; 31 — выключатель сигнализатора стояночного тормоза; 32 — выключатель сигнала торможения; 33 — спидометр; 34 — сигнализатор недостаточного уровня тормозной жидкости; 35 — сигнализатор включения стояночного тормоза; 36 — сигнализатор включения указателей поворота; 37 — сигнализатор включения дальнего света фар; 38 — микропереключатель карбюратора; 39 — стеклоочиститель; 40 — блок системы ЭПХХ; 41 — реле стеклоочистителя; 42 — электромагнитный клапан системы ЭПХХ; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — вольтметр; 51 — плафон освещения салона; 52 — выключатель плафона освещения салона; 53 — правый подрулевой переключатель; 54 — выключатель звукового сигнала; 55 — датчик уровня топлива; 56 — левый подрулевой переключатель; 57 — переключатель датчиков уровня топлива; 58 — прикуриватель*; 59 — выключатель заднего противотуманного фонаря; 60 — тепловой (биметаллический) предохранитель; 61 — выключатель зажигания; 62 — реле зажигания; 63 — выключатель света заднего хода; 64 — задний фонарь; 65 — дополнительный фонарь сигнала торможения*; 66 — фонарь света заднего хода; 67 — задний противотуманный фонарь; 68 — фонарь освещения номерного знака; 69 — розетка прицепа*.

* Устанавливается на части автомобилей.

Примечание. Возможна установка противотуманных фар. Для этого устанавливают выключатель ВК 343.01.03 на приборную панель и через него фары подсоединяют к выводу № 3 центрального выключателя света.

История создания УАЗ-315195 Hunter

УАЗ Хантер и 469

Серийное производство новой модели УАЗ-315195 «Hunter» началось на заводе в Ульяновске 19 ноября 2003 года. До этого периода в течение долгого времени завод выпускал внедорожники УАЗ-469 в «военном» и «гражданском» исполнениях. Версия автомобиля для использования на дорогах всех типов называлась УАЗ-469Б. В 1985 году эта «гражданская» модель была модернизирована и в дальнейшем выпускалась под названием УАЗ-3151. Согласно официальной индексации, применяемой заводом, современный Hunter не что иное, как обновленная версия именно этой модели.

Решение о модернизации «Уазика» было вполне логичным – по уровню комфорта и пригодности для эксплуатации в городских условиях спартанский УАЗ-3151 уступал всем без исключения внедорожникам иностранного производства, что негативно сказывалось на продажах автомобиля. Невысокая максимальная скорость, устаревший и потребляющий слишком много бензина УАЗ-3151 был по-настоящему интересен только тем, кому в работе или частной жизни постоянно приходится иметь дело с дорогами низкого качества, либо проезжать там, где дороги нет совсем. Эти обстоятельства позволяли немногочисленным оставшимся покупателям мириться с отсутствием элементарных опций, позволяющих применять к автомобилю термин «комфортабельный».

Предшественник УАЗ-3151 и Хантера – УАЗ-469 по-своему легендарен. В военном исполнении он в течение долгого времени был официальным командирским автомобилем в Советской Армии и в армиях стран Варшавского договора с середины 1970-х годов.

Блоки в салоне

Блок предохранителей

Он находится под панелью, немногим выше рулевой рейки.

Фото – схема

Описание

1 25А Резерв
2 5А Габаритный свет правая сторона
3 7,5А Ближний свет правая сторона
4 10А Дальний свет правая сторона
5 7,5А Противотуманная фара правая
6 5А Плафон освещения блока предохранителей, штепсельная розетка переносной лампы, ГЛОНАСС 30 кл., спидометр электронный
7 7,5А Стоп-сигналы
8 10А Указатели поворота в режиме аварийной сигнализации
9 20А Звуковой сигнал
10 7,5А Фонари освещения номерного знака, подсветка приборов, переключателей
11 15А Прикуриватель
12 5А Задний противотуманный фонарь
13 10А Радиооборудование
14 25А Резерв
15 5А Габаритный свет левая сторона
16 7,5А Ближний свет левая сторона
17 10А Дальний свет левая сторона
18 7,5А Противотуманная фара, фонарь заднего хода
19 5А Фонарь света заднего хода левая / АБС
20 7,5А Указатели поворота в режиме указателей поворота
21 10А Отопитель
22 20А Электродвигатель стеклоочистителя, омыватель ветрового стекла
23 7,5А Плафоны освещения, подкапотная лампа
24 15А Подогрев сидений, ГЛОНАСС, 15 кл
25 5А Приборы и сигнализаторы
26 10А Дополнительный насос системы отопления УАЗ 315148

Вариант 1

Схема

Обозначение

  1. реле включения ближнего света фар
  2. реле включения дальнего света фар
  3. реле включения противотуман­ных фар
  4. реле очистителя стекла двери задка
  5. ре­ле включения заднего противотуманного фонаря
  6. ре­ле очистителя ветрового стекла
  7. реле-прерыватель указателей поворота

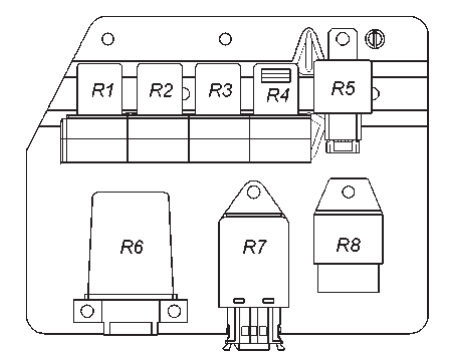

Вариант 2

Схема

Описание

  • R1 – реле ближнего света;
  • R2 – прерыватель указателей поворота;
  • R3 – реле дальнего света;
  • R4 – реле блокировки заднего межколесного дифференциала;
  • R5 – реле не пристегнутого ремня безопасности;
  • R6 – реле лампы АБС;
  • R7 – реле задних противотуманных огней;
  • R8 – прерыватель стеклоочистителя.

Трансмиссия

Конструкторы Ульяновского завода создали полноприводную трансмиссию УАЗ 31519. Она имеет механическую четырехступенчатую коробку переключения передач. Управление коробкой осуществляется рычагом, установленным в салоне авто.

На машине установлено сухое однодисковое сцепление. Оно соединяет первичный вал коробки переключения передач и маховик силовой установки. Устойчивость к износу диска сцепления обеспечивается фрикционными накладками. Сцепление имеет гидравлический привод. Включение и выключение сцепления осуществляется нажатием педали.

Подключение переднего моста выполняет раздаточная коробка. Она имеет две скорости вращения. Это положительно влияет на показатели проходимости транспортного средства. У раздатки УАЗ 31519 существует один недостаток. Шестерни внутри РК имеют прямые зубья. При движении шестерни зубьев ударяются друг о друга, создавая высокий уровень шума.

Крутящий момент от раздаточной коробки к колесным механизмам передается при помощи редукторов планетарного типа. Редукторы УАЗ 31519 оснащены межколесным дифференциалом. Колесные механизмы связаны с редуктором полуосями.

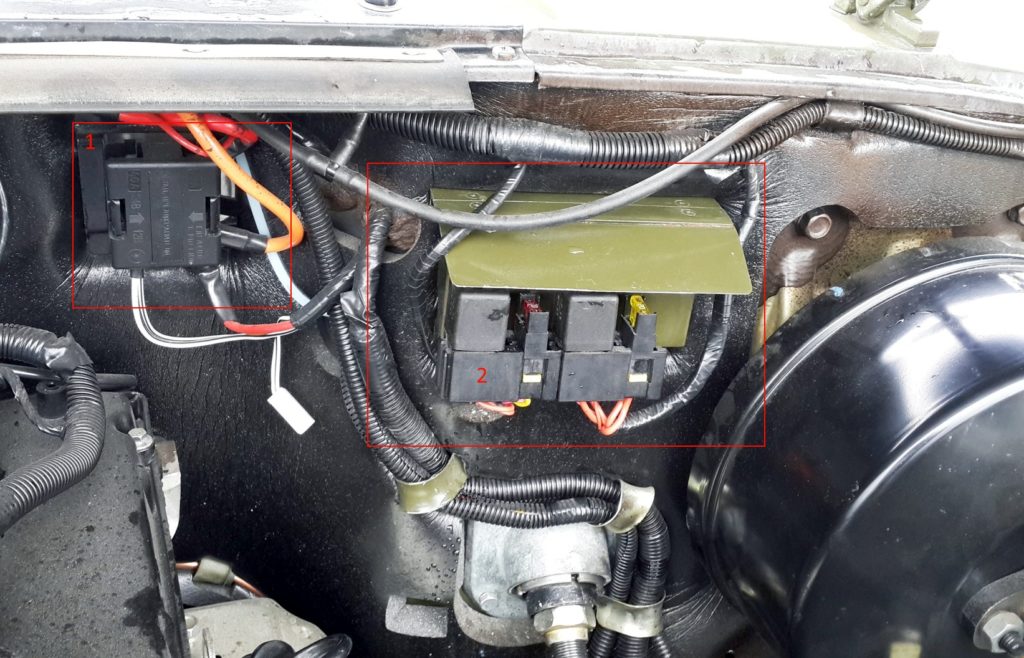

Блоки под капотом

Расположение

Блок предохранителей

Блок силовых предохранителей (1) состоит из плавких вставок высокой мощности. На автомобилях УАЗ 315143 и УАЗ 315148 он состоит из 4 вставок, на остальных из 2.

Общая схема

Назначение

Вариант 2

  1. 90А Клемма 30 выключателя зажигания
  2. 40А Наружное освещение
  3. 15А Подогрев топливного фильтра
  4. 90/60А Свечи накаливания

(2) Тут находятся реле и предохранители системы управления двигателем и системы впрыска топлива.

Используется преимущественно на дизельных двигателях УАЗ-315195, 315148.

Схема

Расшифровка

К1  Реле стартера
К2  Реле главное 2
КЗ  Реле главное 1
К4  Реле подогрева топлива
F1 30А  Бортовая сеть
F2 30А Бортовая сеть
F3 25А Реле подогрева топлива
F4 5А Диагностика
F5 20А Реле стартера
F6 10А Датчик массового расхода воздуха
F7 5А Блок управления
F8 15А Реле главное 1
F9 10А Реле главное 2
F10 25А Реле главное 2

Проводка уаз 31519 хантер

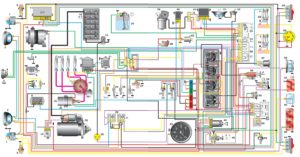

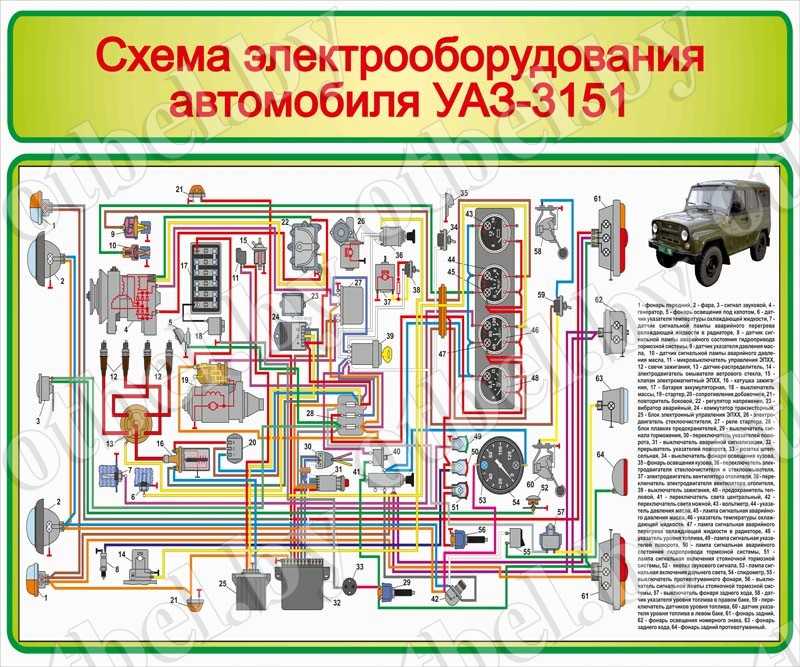

Схема электрооборудования автомобиля УАЗ-31514, -31519

Схема электрооборудования автомобиля УАЗ-31514, -31519: 1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — плавкий предохранитель; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота и аварийной сигнализации; 12 — свечи зажигания; 13 — сопротивление отопителя (резистор); 14 — реле стартера; 15 — катушка зажигания; 16 — датчик-распределитель; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — выключатель “массы”; 20 — электроомыватель; 21 — аварийный вибратор; 22 — блок предохранителей; 23 — датчик указателя давления масла; 24 — датчик температуры охлаждающей жидкости; 25 — датчик перегрева охлаждающей жидкости; 26 — датчик аварийного давления масла; 27 — датчик недостаточного уровня тормозной жидкости; 28 — стартер; 29 — реле света фар; 30 — розетка переносной лампы; 31 — выключатель сигнализатора стояночного тормоза; 32 — выключатель сигнала торможения; 33 — спидометр; 34 — сигнализатор недостаточного уровня тормозной жидкости; 35 — сигнализатор включения стояночного тормоза; 36 — сигнализатор включения указателей поворота; 37 — сигнализатор включения дальнего света фар; 38 — микропереключатель карбюратора; 39 — стеклоочиститель; 40 — блок системы ЭПХХ; 41 — реле стеклоочистителя; 42 — электромагнитный клапан системы ЭПХХ; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — вольтметр; 51 — плафон освещения салона; 52 — выключатель плафона освещения салона; 53 — правый подрулевой переключатель; 54 — выключатель звукового сигнала; 55 — датчик уровня топлива; 56 — левый подрулевой переключатель; 57 — переключатель датчиков уровня топлива; 58 — прикуриватель;59 — выключатель заднего противотуманного фонаря; 60 — тепловой (биметаллический) предохранитель; 61 — выключатель зажигания; 62 — реле зажигания; 63 — выключатель света заднего хода; 64 — задний фонарь; 65 — дополнительный фонарь сигнала торможения; 66 — фонарь света заднего хода; 67 — задний проивотуманный фонарь; 68 — фонарь освещения номерного знака; 69 — розетка прицепа.

Источник

Схемы автомобиля. Как их читать?

Хорошее видео о том как правильно читать схемы систем питания автомобиля и правильно находить контакты контактных колодках.

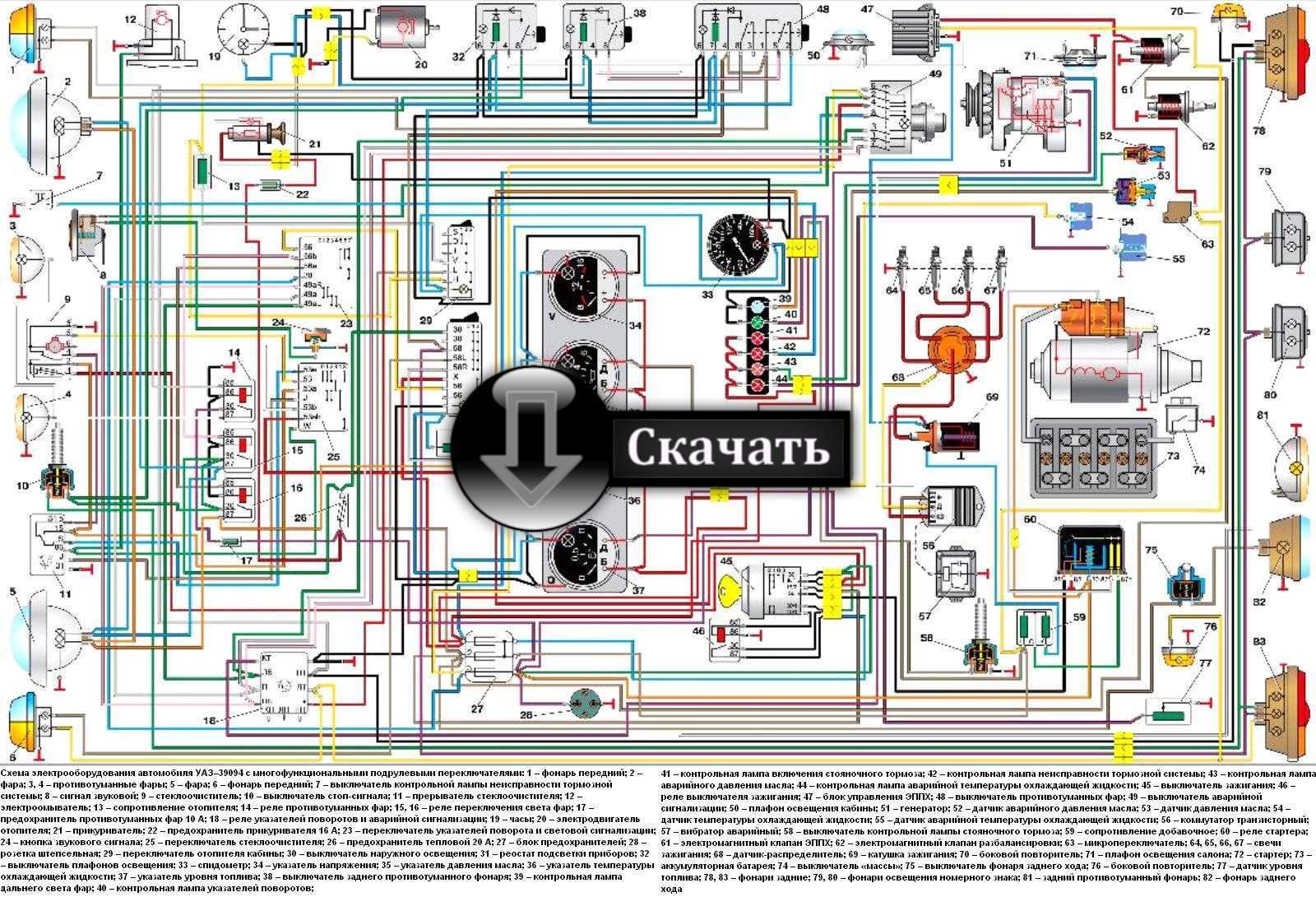

Общая схема электрооборудования УАЗ Патриот Евро-4 до 2007 г.в.

Обозначения

1, 2 — блок-фары; 3, 4 — противотуманные фары; 5, 6 — звуковые сигналы; 7 — электровентилятор системы охлаждения двигателя; 8 — генератор; 9 — датчик концентрации кислорода; 10 — датчик положения распределительного вала (датчик фазы); 11 — датчик детонации; 12 — регулятор холостого хода; 13, 14, 15, 16 — свечи зажигания; 17, 18 — катушки зажигания; 19 — датчик положения коленчатого вала; 20, 21, 22, 23 — топливные форсунки; 24 — датчик положения дроссельной заслонки; 25 — датчик массового расхода воздуха; 26 — датчик сигнальной лампы аварийного падения давления масла; 27 — датчик указателя давления масла; 28, 30 — датчик температуры охлаждающей жидкости; 29 — датчик температуры воздуха; 31 — электромагнитный клапан адсорбера; 32 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 33, 34 — насосы омывателей ветрового стекла и стекла двери задка; 35 — колодка диагностики; 36 — электродвигатель водяного насоса; 37 — электродвигатель вентилятора отопителя; 38 — стартер; 39 — фонарь освещения подкапотного пространства; 40 — моторедуктор очистителя ветрового стекла; 41 — выключатель сигнальной лампы аварийного состояния тормозной системы; 42 — реле электровентилятора; 43 — реле включения омывателя стекла двери задка; 44 — реле стартера; 45 — реле системы управления двигателем; 46 — реле электробензонасоса; 47 — реле включения звуковых сигналов; 48, 49, 50, 51, 52, 53 — штыревые предохранители; 54 — аккумуляторная батарея; 55 — розетка для переносной лампы; 56 — левый боковой указатель поворота; 57 — правый боковой указатель поворота; 58 — контроллер системы управления двигателем; 59 — комбинация приборов; 60 — блок управления моторедукторами замков дверей; 61, 62 — плафоны освещения вещевых ящиков; 63, 64 — магнитные выключатели плафонов освещения вещевых ящиков; 65 — реле переключения режимов отопителя; 66 — монтажный блок, расположенный в салоне автомобиля; 67 — плафон подсветки монтажного блока; 68 — зеркало заднего вида правое; 69 — добавочный резистор электродвигателя вентилятора отопителя; 70, 71 — лампы подсветки блока управления отопителем; 72 — переключатель скорости работы электродвигателя вентилятора отопителя; 73 — выключатель стоп-сигналов; 74 — регулятор длительности паузы работы стеклоочистителя; 75 — выключатель (замок) зажигания; 76 — переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 — выключатель звуковых сигналов; 78 — переключатель указателей поворота и света фар; 79 — модуль управления светотехникой; 80 — зеркало заднего вида левое; 81 — электростеклоподъемник правой передней двери; 82 — моторедуктор замка правой передней двери; 83 — прикуриватель; 84 — выключатель аварийной сигнализации; 85 — выключатель обогрева зеркал заднего вида; 86 — переключатель отопителя; 87 — переключатель режимов работы дополнительного отопителя; 88 — выключатель обогревателя стекла двери задка; 89 — моторедуктор замка левой передней двери; 90 — электростеклоподъемник левой передней двери; 91 — моторедуктор замка правой задней двери; 92 — выключатель света заднего хода; 93 — датчик скорости; 94 — электробензонасос с датчиком уровня топлива правого бака; 95 — переключатель датчиков указателя уровня топлива; 96 — переключатель стеклоподъемника правой передней двери; 97 — пульт управления наружными зеркалами; 98 — переключатель стеклоподъемника левой передней двери; 99 — дополнительный отопитель кузова; 100 — выключатель контрольной лампы включения стояночного тормоза; 101 — датчик указателя уровня топлива левого бака; 102 — моторедуктор замка левой задней двери; 103 — выключатель освещения на стойке двери задка; 104, 105 — выключатели освещения на стойках правых дверей; 106 — задний плафон освещения салона; 107 — передний плафон освещения салона; 108, 109 — плафоны направленного света; 110, 111 — выключатели освещения на стойках левых дверей; 112 — фонарь на правом заднем крыле; 113 — элемент обогревателя стекла двери задка; 114 — фонарь дополнительного стоп-сигнала; 115 — моторедуктор очистителя стекла двери задка; 116, 117 — фонари освещения номерного знака; 118 — моторедуктор замка двери задка; 119 — фонарь на заднем левом крыле

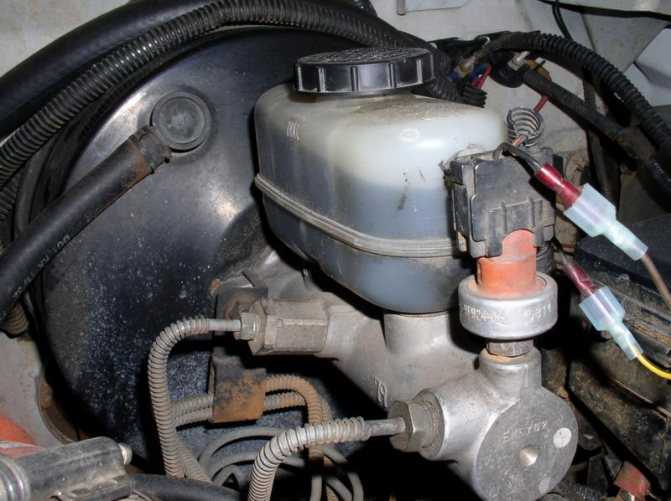

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

  • металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
  • 2 поршня с уплотнительными резиновыми манжетами;
  • 2 возвратных пружины;
  • направляющие втулки;
  • торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

  1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
  2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
  3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
  4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

УАЗ Хантер — обзор автомобиля

UAZ Hunter / УАЗ Хантер

УАЗ Hunter («Охотник») – это современная интерпретация военного «УАЗика» 469-й модели. В производстве этот внедорожник с 2003 года. От своего предшественника «Хантер» отличается применением более современных решений в конструкции. Внешне УАЗ выделяют пластиковые бампера с «противотуманками», новая светотехника, иная решетка радиатора. Для УАЗовских «Охотников» завод предложил широкое разнообразие вариантов окраски кузова, чего не было на военном «УАЗике». Что касается салона, то теперь в нем более уютно. Оголённого металла стало меньше, улучшились и отделочные материалы. Панель приборов приобрела более совершенные формы, но ее архаичность осталась на прежнем уровне.

Для УАЗ «Хантер» предложено 2 ДВС. Для поклонников «дизелей» есть 2.2-литровый мотор с отличной тягой в 270 Нм. Предусмотрен и бензиновый 128-сильный агрегат. Внедорожный потенциал на УАЗах проверен временем. «Охотник» имеет задний привод с жестко подключаемым «передком», что обеспечит бескомпромиссную победу на бездорожье. Несмотря на всю простоту и аскетичность, внедорожник УАЗ «Hunter» может обеспечить достойный комфорт. Широкие возможности тюнинга УАЗов позволят создать свой особый автомобиль, который будет радовать каждый день.

В базовой комплектации «Классик» культовый внедорожник по умолчанию оборудован распашной 5-й дверью, колесными локерами, бамперами с буксирными крюками, стальными дисками с шинами R16, усиленными мостами «Тимкен», системой подключаемого полного привода Part Time, раздаточной 2-ступенчатой коробкой. В списке опций комфорта — гидроусилитель руля, корректор фар, кресла с моющейся практичной обивкой, поручни в салоне, прикуриватель. Исполнение «Классик с блокировкой дифференциала» снабжено дополнительно мостами «Спайсер» и функцией блокировки дифференциала заднего моста. Для обеих версий за отдельную плату доступны литые диски колес и окраска с эффектом «металлик». Специальная юбилейная версия УАЗ Хантер, выпущенная в чеcть 45-летия внедорожника, внешне отличается оригинальным 3-цветным исполнением, напоминающим о военном прошлом этого автомобиля. Еще одной особенностью юбилейного «Хантера» является откидной трансформируемый борт, который можно использовать в качеcтве столика.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

  1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
  2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
  3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

  1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
  2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
  3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.


Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

  1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
  2. Снимите расширительный бачок.
  3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
  4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Контрольно-измерительные приборы и аварийные сигнализаторы автомобиля УАЗ-Хантер, УАЗ-31519

Периодически проверяйте крепления приборов, надежности их контактных соединений, очистке их от грязи и пыли. При снятии электрических датчиков концы проводов необходимо изолировать во избежание короткого замыкания.

Чтобы не повредить корпуса датчиков указателя температуры и аварийной температуры охлаждающей жидкости УАЗ-Хантер, УАЗ-31519 , пользуйтесь при их снятии шестигранным торцовым или накидным ключом. Не допускайте понижения уровня жидкости в радиаторе системы охлаждения, так как при этом может выйти из строя датчик.

Раз в год проверяйте правильность показаний указателя температуры охлаждающей жидкости, для чего датчик погружайте в горячую воду, температуру которой замеряйте контрольным термометром. Раз в год проверяйте правильность показаний указателя давления масла и датчик контрольной лампы аварийного давления масла с помощью контрольного манометра.
