7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве…
7.1.2 Особенности конструкции
Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст…
7.1.3 Регулировка зазора в подшипниках ступиц передних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения возникают удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При чрезмерной затяжке подшипники сильно нагр…
7.1.4 Снятие и установка ступицы переднего колеса Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос…
7.1.5 Снятие и установка цапфы поворотного кулака Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан…
7.1.6 Замена подшипников ступицы переднего колеса Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Снимите ступицу в …
7.1.7 Регулировка и замена шаровых шкворней
Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Рис. 7.3 . Специальное приспособление для затяжки зажимных втулок шаровых шкворней Вам потребуются: ключи «на 19», «на 22», «на 24», специ…
7.1.8 Замена амортизатора передней подвески Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы заменяйте только парами (передние, задние) или комплектом…
7.1.9 Замена пружин передней подвески Пружины заменяют в следующих случаях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или вследствие тяжелых дорожных условий; – сильно выражен…
7.1.10 Замена буфера сжатия передней подвески Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружин передней подвески» ). 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратном…
Замена подшипников ступицы заднего колеса УАЗ 3163 (Патриот) 2005+
Внешние признаки необходимости замены подшипников задней ступицы:
– повышенный шум при вращении колеса;
– невозможность регулировкой добиться номинального зазора в подшипниках.
Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток.
1. Снимите ступицу в сборе с подшипниками (см. «Снятие и установка ступицы заднего колеса»).
|
Примечание Часть автомобилей UAZ Patriot оснащают антиблокировочной системой тормозов, на ступицах автомобилей с этой системой установлены задающие кольца датчиков частоты вращения колес. |
|
2. Выньте наружный подшипник ступицы. |
3. Поддев отверткой, извлеките сальник из ступицы… |
|
Примечание После выпрессовки сальник не пригоден к дальнейшему применению. Замените его новым. |
|
4. …упорную шайбу сальника ступицы… |
5. …и выньте внутренний подшипник ступицы. |
6. Промойте все детали в керосине.
|
Предупреждения Осмотрите беговые дорожки внутренних и наружных колец подшипников, а также рабочие поверхности роликов. Питтинг, видимый износ сепараторов, роликов и колец, а также раковины и сколы на роликах и кольцах не допускаются. Дефектные подшипники замените обязательно вместе с наружными кольцами. Наружный и внутренний подшипники заменяйте одновременно. |
7. С помощью бородка выпрессуйте кольцо из ступицы легкими ударами молотка по периметру наружного кольца внутреннего подшипника…
8. …и снимите кольцо.
|
9. Сожмите усики внутреннего стопорного кольца съемником и извлеките кольцо. |
10. Аналогично извлеките наружное стопорное кольцо… |
|
11. …и выпрессуйте наружное кольцо наружного подшипника. |
12. Оправкой подходящего размера запрессуйте новые кольца подшипников в ступицу. |
|
Предупреждение Недостаточная запрессовка или перекос кольца не допускаются. Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки. |
13. Заполните смазкой внутреннюю полость ступицы, нанесите смазку на наружные кольца подшипников.
14. Установите детали в порядке, обратном снятию.
|
Полезный совет Снятый сальник можно использовать в качестве оправки для запрессовки нового сальника. |
Устройство переднего моста УАЗ Патриот
Передняя ось автомобиля УАЗ патриот состоит из:
- Редуктора;
- Корпуса;
- Двух полуосей;
- Кожухов полуосей;
- Поворотных кулаков;
- Кронштейнов крепления пружин и амортизаторов.
Редуктор
Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.
Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.
Поворотные кулаки
Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.
Корпус
Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.
Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка
Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.
Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.
Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.
Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.
Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.
Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.
Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес
Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля
Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.
Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :
1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.
6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.
Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.
Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
Может возникать в случаях :
— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.
Передний мост «Спайсер». Развал, схождение
Передний мост является управляемым мостом. Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.
Схождение колес. А < Б на 1,5-3 мм.
Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях.
Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала у мостов «Спайсер» составляет a = 1° – 30′. Развал колёс оказывает влияние на износ шин. При развале до 2° износ будет не очень большим. При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.
В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении. Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением. При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.
Продольный наклон шкворня (КАСТОР) предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах. Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.
Снятие заднего моста УАЗ-Патриот (УАЗ-3163)
Рис. 1. Снятие заднего моста УАЗ-Патриот
- 1 -фланец ведущей шестерни;
- 2 –задняя карданная передача;
- 3 -регулятор тормозных сил;
- 4 -стремянка;
- 5 -подкладка стремянок;
- 6 -задний амортизатор;
- 7 -картер заднего моста;
- 8 -пробка сливного отверстия;
- 9 — пробка заливного отверстия;
- 10 –стойка рычага привода регулятора тормозных сил;
- 11 -кронштейн крепления жгута датчика АБС;
- 12 -разъемы жгута датчика АБС.
Снятие заднего ведущего моста УАЗ-Патриот производите в следующем порядке
- Установите колодки под передние колеса.
- Ослабьте гайки задних колес.
- Отсоедините на раме трубопровод гидравлической тормозной системы от гибкого шланга.
- Отверните гайку крепления гибкого шланга и снимите ее.
- Если автомобиль не оборудован системой АБС, отсоедините на балке моста стойку 10 рычага привода регулятора. Отверните гайки крепления нижних концов амортизаторов 6, отсоедините амортизаторы.
- Отверните болты крепления задней карданной передачи 2 к фланцу 1 ведущей шестерни, отсоедините карданный вал
- Отверните гайки крепления стремянок 4, снимите подкладки 5 стремянок.
- Поднимите заднюю часть автомобиля.
- Выкатите мост из-под автомобиля.
- Отверните гайки колес, снимите колеса. Установку заднего моста производите в обратном порядке.
Как заменить подшипник ступицы УАЗ
В автомобиле используется множество технических элементов. Одним из таких является подшипник ступицы. УАЗ им тоже оснащается. Это неотъемлемая деталь любого автомобиля. Ведь именно этот подшипник обеспечивает ровное вращение ведущих и ведомых колес вокруг оси. Данный узел испытывает колоссальные нагрузки. Поэтому не исключено, что подшипник передней ступицы УАЗа может развалиться. Каков ресурс данного элемента, каковы признаки поломки и как произвести замену? Обо всем этом – далее в нашей статье.
В среднем срок службы данного элемента составляет примерно 150 тысяч километров.
Что делать, если после замены элемент снова вышел из строя? Причем не через 30, а 3 тысячи километров? Все дело в неправильной установке. Это одна из частых причин, по которой ступичные подшипники выходят из строя. Если установить элемент не под нужным углом (наискок), то нагрузка на обойму возрастет в разы. В таком случае деталь разрушится уже на первой тысяче километров.
Как определить износ?
Поскольку данный элемент взаимодействует со ступицей, то поломки будут связаны с колесом. Определить неисправность подшипника достаточно просто. На ходу вы будете слышать «сухой хруст» (так перекатываются сферические механизмы). Это означает, что внутренняя обойма разбита и иголки крутятся неравномерно. Со временем этот звук будет усиливаться.
Если игнорировать проблему и дальше, автомобиль начнет тянуть в одну из сторон. Придется постоянно улавливать руль, чтобы продолжить прямолинейное движение.

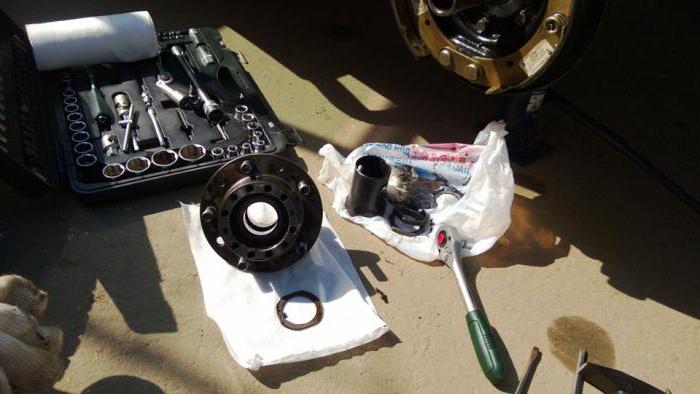

Как заменить? Извлекаем ступицу
Благо конструкция внедорожников Ульяновского производства довольно проста. Поэтому заменить подшипник задней ступицы УАЗа можно своими руками. Итак, приступим к работе.

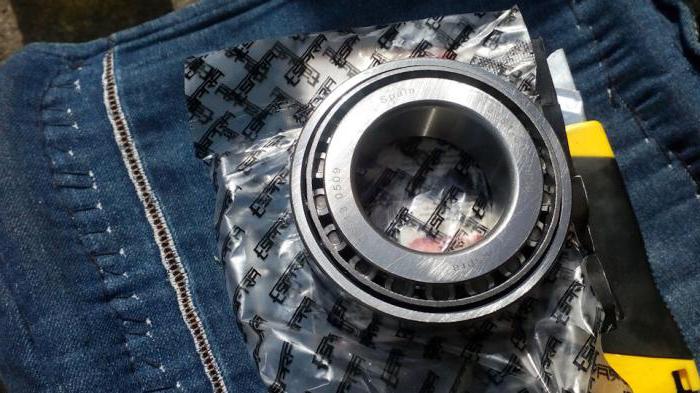

Замена подшипника
Итак, ступица в руках – осталось только вынуть старый элемент и установить новый. Для этого берем в руки отвертку и извлекаем внутреннее кольцо ступицы. Последний элемент тоже достаем наружу
Обратите внимание, что для демонтажа элемента придется извлечь сальник. Он одноразовый и повторной установке не подлежит
На следующем этапе извлекаем упорную шайбу сальника ступицы и выворачиваем кольцо внутреннего подшипника.
Чтобы выпрессовать старый элемент, следует воспользоваться съемником. Аккуратно сжимаем усики внутреннего и наружного стопорного кольца и достаем детали наружу.
Недопустима установка элемента при помощи молотка или других подручных элементов. Чтобы избежать перекоса, воспользуйтесь оправкой. Ей мы будем запрессовывать новые кольца подшипников. После успешной установки следует повторно проверить качество посадки элемента. Кольца подшипника не должны проворачиваться от усилия руки. Дальнейшая сборка производится в обратном порядке.
Полезный совет
Перед установкой подшипника проверьте качество смазки «иголок». Часто производители не докладывают смазку. Из-за этого существенно падает ресурс. Что касается вида смазки, нужно использовать только специализированную – для ступичных подшипников. Обычный «Литол» или «графитка» не подойдет.
Заключение
Итак, мы выяснили, как самостоятельно заменить подшипник ступицы на автомобиле УАЗ и каковы его симптомы неисправности. Дабы исключить преждевременный износ, стоит обеспечить игольчатый элемент качественной смазкой и исключить перекосы при установке.
Передний мост УАЗ 469
Ведущий передний мост УАЗ 469 87 устроен, как и задний мост УАЗ 469. Все сборочные единицы агрегатов идентичные:
- чулок или картер;
- главная передача;
- дифференциал.
Небольшая разница заключается в направлении резьбы кольца, отражающего масло, установленного в ведущей шестерне передка. Резьба выполнена правосторонней. В дополнение на передке УАЗ 469Б проставлено клеймо «П». Вследствие абсолютной идентичности, они одинаково регулируются, обслуживаются, разбираются, собираются. Также аналогичные все поломки, возникающие в процессе эксплуатации.
Функциональные особенности агрегата:
- изменение траектории движения транспортного средства;
- передача, изменение, распределение крутящего момента от двигателя на передние колеса машины, из-за чего появляется повышенная проходимость;
- передача на кузов толчков, сопротивления колес, осуществляющих контакт с дорожным покрытием;
- передача всех инерционных усилий, возникающих в движущемся авто, на колеса спереди.
Несмотря на то, что задний и передний мосты выполняют одинаковые функции, но последний, кроме тягового усилия, дополнительно управляет транспортным средством. Вот почему в УАЗ 469 конструкция переднего моста значительно сложнее. Завод производитель изготавливает несколько видов агрегатов.
Джипы из Ульяновска эксплуатируются на автодорогах страны с тремя мостовыми разновидностями:
- Разрезная конструкция традиционного типоразмера. Это старый образец мостов, распространенные названия которых: обычные, гражданские, колхозные. На самом деле правильное наименование узла – «Тимкен». Такая фамилия конструктора, запатентовавшего конструкцию агрегата.
- Мост УАЗ 469 с бортовыми редукторами. Другое его название – военный. В технической литературе он чаще всего именуется «П-образный» или «портальный».
- Неразъемный мост «Спайсер» – передний мост современного типа. Название он также получил по фамилии инженера, запатентовавшего данную разработку.

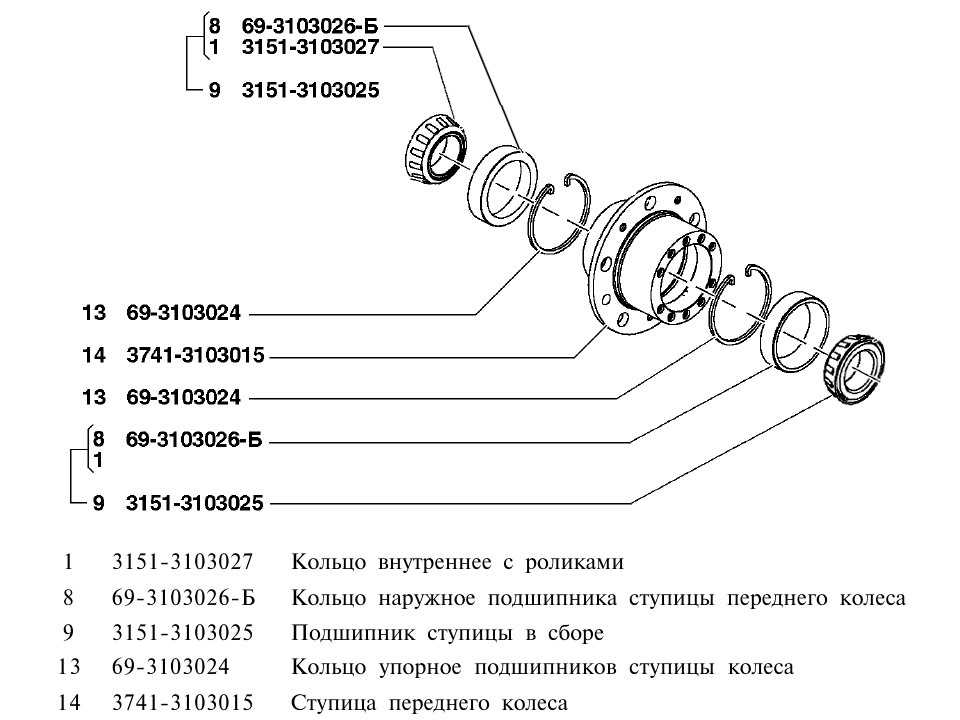

Замена подшипников ступицы переднего колеса УАЗ Патриот 3163
Внешние признаки необходимости замены подшипников:
– повышенный шум при вращении колеса;
– невозможность добиться регулировкой номинального зазора в подшипниках.
Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток.
1. Снимите ступицу в сборе с подшипниками (см. «Снятие и установка ступицы переднего колеса»).
Часть автомобилей UAZ Patriot оснащена антиблокировочной системой тормозов, на ступицах автомобилей с этой системой установлены задающие кольца датчиков частоты вращения колес.
2. Выньте внутреннее кольцо наружного подшипника ступицы.
3. Поддев отверткой, извлеките сальник из ступицы…
После выпрессовки сальник не пригоден к дальнейшему применению. Замените его новым.
4. …упорную шайбу сальника ступицы…
5. …и выньте внутреннее кольцо внутреннего подшипника ступицы.
6. Промойте все детали керосином.
Предупреждение
Осмотрите беговые дорожки внутренних и наружных колец подшипников, а также рабочие поверхности роликов. Питтинг, видимый износ сепараторов, роликов и колец, а также раковины и сколы на роликах и кольцах не допускаются. Дефектные подшипники замените обязательно вместе с наружными кольцами. Наружный и внутренний подшипники заменяйте одновременно.
7. С помощью бородка легкими ударами молотка по периметру наружного кольца внутреннего подшипника выпрессуйте кольцо из ступицы…
8. …и снимите его.
9. Сожмите съемником усики внутреннего стопорного кольца и снимите его.
10. Аналогично снимите наружное стопорное кольцо…
11. …и выпрессуйте наружное кольцо наружного подшипника.
12. Запрессуйте в ступицу оправкой подходящего диаметра новые кольца подшипников.
Предупреждение
Недостаточная запрессовка или перекос наружного кольца не допускаются.
Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки.
13. Заполните смазкой внутреннюю полость ступицы, нанесите смазку на наружные кольца подшипников.
14. Установите детали в порядке, обратном снятию.
Полезный совет
Снятый сальник можно использовать в качестве оправки для запрессовки нового сальника.
15. Отрегулируйте подшипники ступицы (см. «Регулировка зазора в подшипниках ступиц передних колес»).
Видео про «Замена подшипников ступицы переднего колеса» для УАЗ 3163
https://youtube.com/watch?v=Q6USIggFEaM
-
P010f ошибка ford мондео дизель
-
Ошибка 11 мазда 626 ge
-
Ошибка р1491 додж караван
-
P0771 ошибка тойота прадо 120
- Как проверить реле стартера на форд фокус 2
Регулировка главной пары
Регулировка подшипников концевика регулируются по инструкции. Он должен регулироваться с момента страгивания. Берем согнутую проволоку одеваем на фланец и на нее навешиваем груз 2кг при этом фланец не ходит, поэтому добавляем еще 1кг, фланец начинает двигаться. Почему именно такой груз, потому что в инструкции по регулировки военных мостов речь идет именно об таком весе. Тем более хвостовик у спайсера и военный мост очень похож.Военные мосты на уаз часто используют. Военные мосты уаз очень надежные. Два подшипника конусных практически не отличаются размерами. Тем более приработанный подшипник затягивается в два раза меньше, чем новый. Если фланец страгивается с весом 2кг, тогда необходимо немного затянуть гайку совсем немного. После этого мы видим, что момент страгивания дается очень нелегко, так и должно быть. После регулировки главной пары собираем диферинциал и регулируем тепловой зазор. После этого затягиваем гайку диферинциала. Затем опять с помощью наших весов, навесив еще 2кг, чтобы совокупный вес составил 4км, проверим регулировку.
Как устроен передний мост УАЗ: подробная инструкция по обслуживанию и ремонту
УАЗ – легендарный внедорожник, популярный как в России, так и вне ее пределов. Авто выпускается достаточно давно, что доказало надежность ее конструкции. Эта машина активно эксплуатируется в армии. Между гражданской и армейской версиями существуют небольшие различия. Однако и там и там передний мост УАЗ показал себя с лучшей стороны. Есть несколько модификаций: бортовая, обычная, «буханка» и т. д. Также нельзя не отметить один из плюсов авто – ремонтопригодность и возможность восстановления работоспособности любого узла даже в «гаражных» условиях. Устройство механизма позволяет активировать полный привод, что помогает уверенно преодолевать препятствия.
Задняя подвеска Уаз Патриот 3163
7.2.1 Задняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц задних колес Снятие и установка ступицы заднего колеса Снятие и установка цапфы заднего колеса Замена подшипников ступицы заднего колеса Замена амортизатора задней подвески Замена рессоры задней подвески Замена буфера.
7.2.2 Особенности конструкции
7.2.3 Регулировка зазора в подшипниках ступиц задних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения происходят удары, разрушающие подшипники, неравномерно (пятнами) изнашиваются шины, а при сильной затяжке чрезмерно нагреваются подшипники, из них вытекает .
7.2.4 Снятие и установка ступицы заднего колеса Ступицы задних и передних колес автомобиля UAZ Patriot одинаковы. К ступице заднего колеса прикреплен тормозной барабан и фланец полуоси. Вам потребуются: специальный трубчатый ключ «на 55», отвертка с плоским лезвием, молоток, зубило. 1. Зафиксируйте автомобиль, установив упоры под перед.
7.2.5 Снятие и установка цапфы заднего колеса Вам потребуются: ключ «на 14», развертка. 1. Зафиксируйте автомобиль, установив упоры под передние колеса автомобиля. Поднимите и установите заднюю часть автомобиля на опоры. 2. Снимите полуось (см. «Снятие и установка полуоси заднего моста»). 3. Снимите колесо. 4. Снимите ступицу в .
7.2.6 Замена подшипников ступицы заднего колеса Внешние признаки необходимости замены подшипников задней ступицы: – повышенный шум при вращении колеса; – невозможность регулировкой добиться номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Сни.
7.2.7 Замена амортизатора задней подвески Амортизатор заменяйте при появлении течи амортизаторной жидкости, снижении эффективности гашения колебаний кузова или появлении частых жестких ударов при отбое и сжатии подвески («пробой») (см. «Проверка технического состояния деталей задней подвески на автомобиле»). Предупреждение Не.
7.2.8 Замена рессоры задней подвески Рессору заменяют при следующих неисправностях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей автомобиля, появившиеся в процессе эксплуатации; – поломка центрального стяжного болта.
7.2.9 Замена буфера сжатия задней подвески Вам потребуются: торцовая головка «на 17», вороток, ключ «на 19». 1. Удерживая ключом гайку от проворачивания, выверните болт крепления буфера сжатия к раме… 2. …и снимите буфер. 3. Установите новый буфер в порядке, обратном снятию.
Источник
замена перед. ступичных подшипников
замена перед. ступичных подшипников
Сообщение Кешассс » Вс июн 23, 2013 00:26
Сообщение prokudenko.leha » Вс июн 23, 2013 04:09
Сообщение Хомяк Шреденгера » Пн июн 24, 2013 15:23
Сообщение Судак » Вт июн 25, 2013 08:13
Сообщение Кешассс » Чт июн 27, 2013 12:22
Сообщение KOVAN » Вт сен 10, 2013 16:21
Сообщение r0mis » Сб окт 26, 2013 21:42
Сообщение /Ого/ » Вс окт 27, 2013 10:29
По регулировке: гайку затянуть трубчатым ключом с воротком до упора, затем ослабить примерно на четверть оборота, проверить как крутится ступица, должна легко крутиться, если крут6ится туговато, ослабить гайку ещё немного. После установить стопорную шайбу и закрутить контрогайку ключом с воротком до упора. Проверить как крутится ступица, бывает, что после затяжки контрогайки, подшипники зажимает, в таком случае следует открутить контрагайку, снять стопорную шайбу и ещё ослабить гайку, потом снова ставим шайбу и затягиваем контрогайку. Если всё нормально, смотрим какой лепесток стопорной шайбы лучше ляжет на гайку и загибаем один лепесток на первую гайку и второй лепесток на контрогайку.
По замене подшипников: снимаем ступицу, вынимаем сальник, опорную шайбу сальника и оба подшипника (один вперёд, другой назад). Далее с наружней стороны ступици вставляем в неё лопатку или пробойник и вышибаем с помощью молотка наружнюю обойму внутреннего подшипника. Потом снимаем два стопорных кольца (в них упираются наружние обоймы подшипников) . Для снятия второго стопорного кольца возможно придётся немного пробить внутрь обойму наружнего подшипника, чтоб она не зажимала стопорное кольцо. Ну и затем выбиваем наружнюю обойму переднего подшипника. Если что непонятно написал, уточняю, обоймы обоих подшипников выбиваются в одну сторону. Далее запресовка: забиваем наружнюю обойму переднего подшипника до упора, ставим стопорные кольца и потом обойму переднего подшипника пробиваем в сторону вынимания, пока она не упрётся в стопорное кольцо, это делать обязательно, иначе через непродолжительное время на машине обойма сама сдвинится к стопору, но тогда нарушится регулировка ступици и она будет болтаться. Ну и затем забиваем наружнюю обойму заднего подшипника и собираев всё в порядке обратном разборке.
Источник
Уаз патриот замена троса ручного тормоза
Особенности стояночного тормоза УАЗ Патриот
Стояночная тормозная система состоит из стояночного тормозного механизма (рис. 1) и его привода (рис.2).
Периодически снимайте тормозной барабан и проверяйте состояние его рабочей поверхности и степень износа тормозных фрикционных накладок.
Колодки очищайте от пыли и грязи, а в случае «засмоления» поверхностей накладок зачищайте их наждачной бумагой.
Замасленные накладки замените или опустите на 20-30 мин в чистый бензин и тщательно зачистите наждачной бумагой или металлической щеткой.
В случае большого износа накладок (заклепки утопают менее 0,5 мм) их необходимо заменить.
На новых колодках накладки прошлифуйте так, чтобы их диаметр был на 0,2-0,4 мм меньше диаметра тормозного барабана.
Несмотря на герметизацию разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому механизмы (особенно разжимной) периодически разбирайте, очищайте от грязи и закладывайте свежую смазку.
При этом смазка не должна попадать на барабан и фрикционные накладки.
Обращайте внимание на правильность зацепления собачки и сектора рычага стояночной тормозной системы и состояние их зубьев
Регулировка
Регулировку производите, когда рабочий ход рычага 1 (см. рис.2.) становится более половины его максимального хода.
Увеличение хода рычага может происходить по двум причинам:
— из-за больших зазоров между колодками и тормозным барабаном. В этом случае отрегулируйте зазор;
— из-за вытягивания троса привода. В этом случае отрегулируйте натяжение троса.
Регулировку зазоров между колодками и тормозным барабаном производите в следующем порядке:
1. Поставьте рычаг раздаточной коробки в нейтральное положение.
2. Переместите рычаг 1 в крайнее нижнее положение.
3. Поднимите домкратом автомобиль со стороны задних колес.
4. Заверните регулировочный винт 10 так, чтобы тормозной барабан усилием руки не проворачивался.
5. Отверните регулировочный винт на 4-6 щелчков (1/3 — 1/2 оборота), чтобы барабан свободно вращался.
6. Отрегулируйте натяжение троса 7 привода изменением длины тяги 15 или перестановкой наконечника троса привода в верхнее положение на рычаге 1, выбрав слабину троса.
Регулировку длины тяги привода производите в следующей последовательности:
1. Отверните контргайку 16 регулировочной вилки 17.
Расшплинтуйте и выньте палец, соединяющий вилку и рычаг 18 привода.
2. Вращая вилку 17 совместите отверстия в вилке и рычаге 18.
При этом необходимо выбрать зазоры в разжимном механизме и приводе, переместив конец рычага 18 с отверстием и тягу 15 навстречу друг к другу.
3. Поставьте палец, зашплинтуйте его и затяните контргайку.
При правильной регулировке автомобиль должен затормаживаться при установке собачки рычага в 4-ю — 6-ю впадину сектора, считая от нижней части (4-6 щелчков).
Запрещается проверять работу стоя ночной тормозной системы при трогании с места или при движении. Это следует делать только на уклоне.
Некоторые модели УАЗ Патриот выпускаемые с 2014 года укомплектованы механизмом стояночного тормоза, который установлен в барабанах задних колес (рис. 3).
Описание и регулировка этого механизма будет рассмотрено в следующих статьях — Замена колодок заднего колеса УАЗ Патриот с 2014 выпуска
