Установка
Чтобы установить комплект, необходимо выполнить следующий порядок действий:
- необходимо снять колесо и тормозной барабан;
- снимается ступица вместе с сальником и подшипниками;
- демонтируем тормозной шланг;
- снимаем барабан и кожух;
- устанавливаем кронштейн для суппорта и щитка;
- понадобиться метчик, чтобы обновить резьбу фланца моста.
- устанавливаем ступицу, подшипник и сальник, диск закрепляется при помощи болтов. Необходимо затянуть их таким образом, чтобы после этого диск свободно вращался.
- После этого подключаем трос ручника и регулируем его натяжение.
Во время работы потребуется произвести небольшую доработку комплекту. Штатные кронштейны необходимо зафиксировать на мосту. Для этого просверливается отверстие в площадке отбойника. Также нужно переделать крепление ручника, чтобы подсоединить задние тормозные колодки УАЗ Патриот. Нужно обрезать трос, после этого обрезается штатное крепление, и он фиксируется в новое отверстие.
Трос ручника буханки
Если этот элемент механизма стояночного тормоза приходит в негодность, это становится заметно по неполадкам с рычагом ручника – он перестает опускаться, и колодки не разводятся.
Для исправления проблемы потребуется заменить тросик ручника.
При покупке троса стоит внимательно исследовать материалы, использованные для его обмотки – если чехол троса изготовлен из пластика, то он порой может сползать и собираться примерно в средине троса, что приводит к клину троса в кожухе.
Для того, чтобы таких проблем не возникло, владельцы УАЗА буханки советуют аккуратно снять пластиковую обмотку, собрать всё вниз, смазать трос маслом или тормозной жидкостью, обжать наконечник, проварить всю конструкцию кемпинг сваркой и обточить.
Стояночная тормозная система Уаз 3151
4. Заверните регулировочный винт ( ) так, чтобы тормозной барабан не проворачивался от усилия руки.
Длину тяги 3 (см. ) привода регулируйте в следующем порядке:
Рис. 6.17. Регулиpовка длины троса стояночной тоpмозной системы
Аналогично регулируется длина троса привода на автомобилях семейства УАЗ–3741 ( ).
1.0 Эксплуатация и техническое обслуживание 1.1 Техническое обслуживание 1.2 Объем работ по видам технического обслуживания 1.3 Смазывание автомобиля
3.0 Двигатель 3.1 Кривошипно-шатунный механизм 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Газораспределительный механизм 3.4 Система смазки 3.5 Система охлождения 3.6 Система питания 3.7 Система выпуска газов 3.8 Подвеска двигателя 3.9 Проверка технического состояния двигателя
4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Раздаточная коробка 4.4 Ведущие мосты 4.5. Задний мост 4.6. Передний мост 4.7 Мосты с бортовыми передачами
5.0 Ходовая часть 5.1. Подвеска автомобиля 5.2. Ступицы, колеса и шины
6.0 Рулевое управление 6.1 Техническое обслуживание 6.2 Возможные неисправности рулевого управления, их причины и методы устранения
7.0 Тормозная система 7.1 Рабочая тормозная система 7.2 Возможные неисправности рабочей тормозной системы, их причины и методы устранения 7.3 Стояночная тормозная система 7.4 Возможные неисправности стояночной тормозной системы, их причины и методы устранения
8.0 Электрооборудование 8.1 Аккумуляторная батарея 8.2 Возможные неисправности аккумуляторной батареи, их причины и методы устранения 8.3 Генератор 8.4 Возможные неисправности генератора, их причины и методы устранения 8.5 Возможные неисправности регулятора напряжения, их причины и методы устранения 8.6 Стартер 8.7 Возможные неисправности стартера, их причины и методы устранения 8.8 Бесконтактная система зажигания 8.9 Возможные неисправности системы зажигания, их причины и методы устранения
9.0 Кузов и кабина автомобилей 9.1 Кузов автомобилей семейства УАЗ-31512 9.2 Кузов и кабина автомобилей семейства УАЗ-3741 9.3 Рама и буксирный прибор
10.0 Приложения 10.1 Приложение 1. подшипники качения, применяемые в узлах и агрегатах автомобилей 10.2 Приложение 2. специальный инструмент и приспособления для разборки и сборки узлов и агрегатов автомобиля
Во время работы важно проверять затяжку гаек, поскольку на данные узлы будет приходиться сильная нагрузка. Тюнинг УАЗ и ГАЗель 4х4
Ремонт ведущих мостов. Ремонт КПП и раздатки УАЗ и ГАЗ. Обивка кузова и салона алюминием. Ремонт УАЗ Патриот, Хантер, Буханка (2206), Головастик, 469, 31514, 31512, Таблетка, Газель, Соболь 4х4, Баргузин
Тюнинг УАЗ и ГАЗель 4х4. Ремонт ведущих мостов. Ремонт КПП и раздатки УАЗ и ГАЗ. Обивка кузова и салона алюминием. Ремонт УАЗ Патриот, Хантер, Буханка (2206), Головастик, 469, 31514, 31512, Таблетка, Газель, Соболь 4х4, Баргузин.
+7 (926) 572-1494 г. Одинцово, Московская область
Каждый автомобиль оснащается с завода тормозной системой, которая позволяет останавливать транспортное средство во время движения. Но также каждый автомобиль оснащается и ручным тормозом или как он еще называется – стояночным. Именно о стояночном тормозе на УАЗ Патриот, его назначении, конструктивных особенностях, способу регулировки и замены, поведает данный материал.
Населенные пункты и территории для обслуживания и ремонта автомобилей УАЗ и Газель на нашем автосервисе.
Все машина оборудована С завода установлена тормозная система, позволяющая остановить автомобиль во время движения. ручной тормоз на уаз патриот, как затянуть задний мост коротким уаз патриотом. Но все тоже машина оборудована
и ручной тормоз, или, как его еще называют, стояночный тормоз. Это стояночный тормоз на УАЗепатриот , О его назначении, конструктивных особенностях, способах наладки и замены расскажет этот материал.
Основная цель ручной тормоз, стояночный тормоз На автомобилях есть возможность починить машину в фиксированном состоянии. На плоских поверхностях ручной тормоз практически не используется, но вряд ли кто-нибудь решит оставить машину на склоне без использования стояночного тормоза. Кроме того, целью этого элемента является не только крепление колес внедорожника УАЗ патриот
Не менее важной является портативность портативного устройства, которое может тормозить во время движения в случае отказа основной системы
Регулировка зазора между барабаном и колодками стояночного тормоза
1. Установите рычаг управления раздаточной коробкой в нейтральное положение.
2. Установите рычаг привода стояночного тормоза в крайнее нижнее положение.
3. Вывесите задние колеса автомобиля.
4. Затяните регулировочный винт таким образом, чтобы барабан стояночного тормоза нельзя было провернуть усилием рук.
5. Выверните регулировочный винт на ⅓ – ½ оборота (при этом можно услышать 4–6 щелчков), чтобы барабан свободно вращался.
6. Отрегулируйте натяжение троса привода стояночного тормоза.
Что-то идет не так? Напишите нам
Рис. 6.15. Стояночный тормозной механизм: 1 – регулировочная вилка; 2 – контргайка; 3 – тяга привода; 4 – разжимной сухарь; 5 – заглушка; 6 – рычаг привода; 7 – регулировочный винт; 8 – опора колодки; 9 – толкатель разжимного механизма; 10 – корпус шариков; 11 – корпус разжимного механизма; 12 – тормозной барабан; 13,18 – колодки; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного механизма; 17 – болт; 19 – тормозной щит; 20 – корпус регулировочного механизма; 21 – стержень;
22 – пружина; 23 – чашка пружины; а – вид с тормозным барабаном; б – вид без тормозного барабана
Рис. 6.16. Регулиpовка зазоpов между колодками и тоpмозным баpабаном стояночной тоpмозной системы
Аналогично регулируется длина троса привода на автомобилях семейства УАЗ–3741 (рис. 6.17).
Видео про «Стояночная тормозная система» для УАЗ 3151
Регулировка задних тормозов уаз
Регулировка ручника уаз хантер
Уаз буханка Как одному прокачать тормоза
Мы зарегистрировали подозрительный траффик, исходящий из вашей сети. С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот. Поставьте отметку, чтобы продолжить.
Если вдруг что-то пойдет не так, попробуйте другой вариант.
Как подтягивается ручник на буханке?
Подтянуть ручник необходимо, если в опущенном состоянии он болтается, а натяжения даже не наблюдается, что исправляется после поднятия рычага ручного тормоза выше.
Для регулировки ручника советуют:
- снять коробки между сиденьями, получив таким образом доступ к коробке ручника;
- отсоединить кардан;
- отсоединить тормозной барабан ручника;
- проверить состояние тормозных накладок и цилиндра, при необходимости — заменить их.
Подтянуть трос можно также получив доступ к тормозному барабану — нужно найти в его нижней части квадратный выступ (головку винта) – его поворачиваем и регулируется трос. При необходимости можно отрегулировать таким образом и длину тяги ручника.
Недостатки.
Самый главный из них – стоимость. Это устройство является довольно дорогим, что делает установку довольно затратной. Еще нужно быть готовым к тому, что такие изменения придется зафиксировать в техпаспорте. Это потребует дополнительных испытаний и разрешения соответствующих служб.
Без этого не разрешается пользоваться автомобилем на дорогах общего пользования. Конечно, инспектор ГИБДД может и не заметить данные изменения в автомобиле, но в случае обнаружения доработок в такой ситуации будет выписан крупный штраф или возможно лишение прав.
Полная стоимость готового комплекта задних дисковых тормозов обойдется в сумму не менее 18 тысяч рублей. Он состоит из специального крепления для привода ручника, суппорта, кожуха, колодок и прочего.
Стояночная тормозная система | УАЗ 3151
Стояночная тормозная система УАЗ 3151
|
Рис. 6.15. Стояночный тормозной механизм: 1 – регулировочная вилка; 2 – контргайка; 3 – тяга привода; 4 – разжимной сухарь; 5 – заглушка; 6 – рычаг привода; 7 – регулировочный винт; 8 – опора колодки; 9 – толкатель разжимного механизма; 10 – корпус шариков; 11 – корпус разжимного механизма; 12 – тормозной барабан; 13,18 – колодки; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного механизма; 17 – болт; 19 – тормозной щит; 20 – корпус регулировочного механизма; 21 – стержень; 22 – пружина; 23 – чашка пружины; а – вид с тормозным барабаном; б – вид без тормозного барабана |

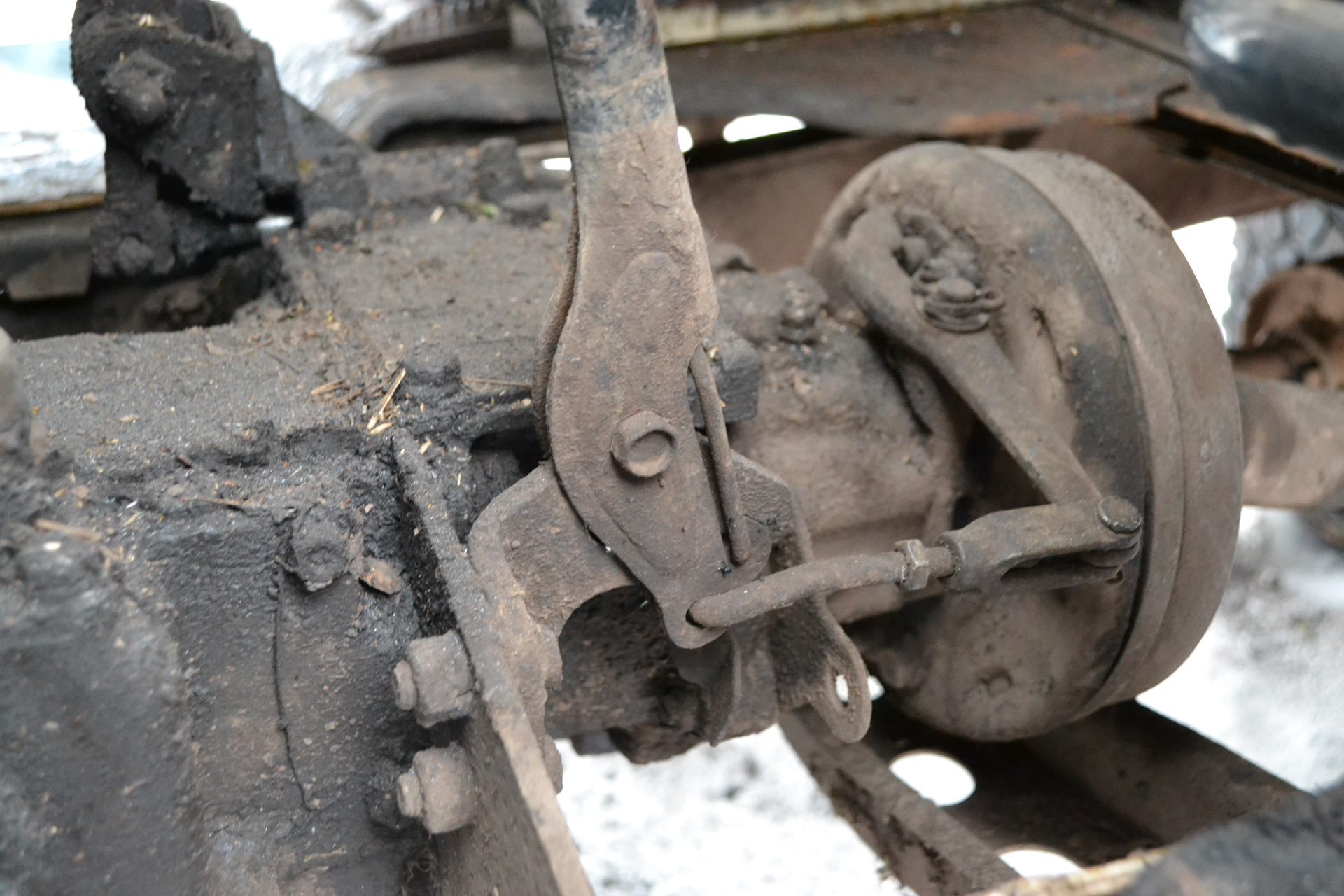

Стояночный тормозной механизм барабанного типа (
|
Рис. 6.16. Регулиpовка зазоpов между колодками и тоpмозным баpабаном стояночной тоpмозной системы |
4. Заверните регулировочный винт (
|
Рис. 6.17. Регулиpовка длины троса стояночной тоpмозной системы |
Аналогично регулируется длина троса привода на автомобилях семейства УАЗ–3741 (рис. 6.17).
При правильной регулировке стояночной тормозной системы автомобиль должен затормаживаться при установке собачки рычага в третью или четвертую впадину сектора, считая от задней части.
Ремонт
Ремонт колодок и тормозного барабана стояночной тормозной системы производите, как указано в разделе «Ремонт». Максимально допустимый диаметр расточенного тормозного барабана — 199 мм. При ремонте пользуйтесь данными табл. 6.1.

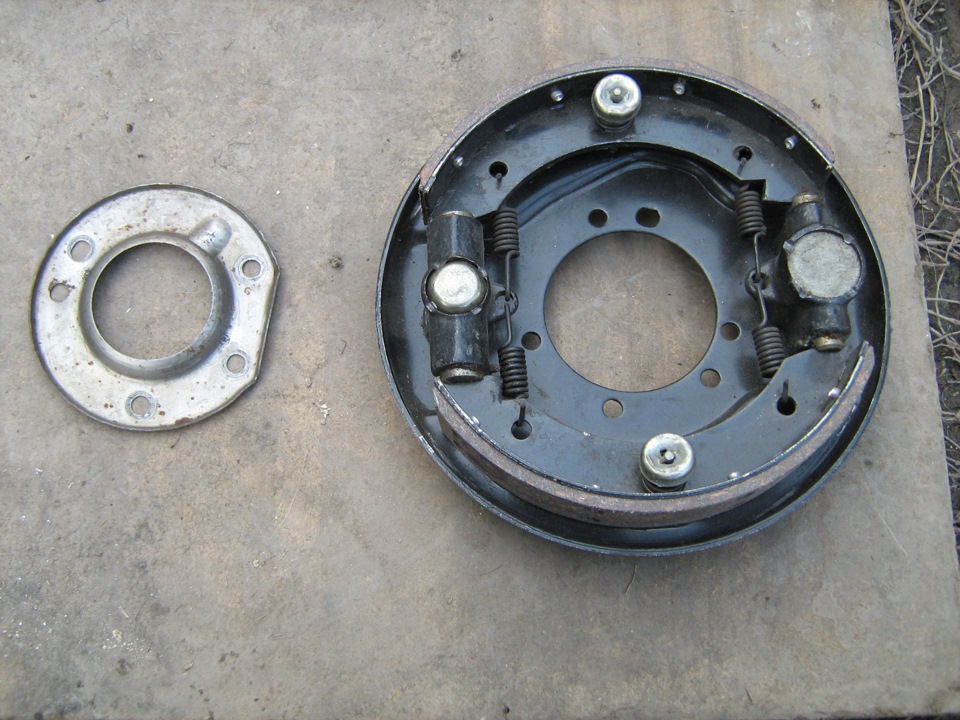

Снятие, разборка и сборка стояночного тормозного механизма

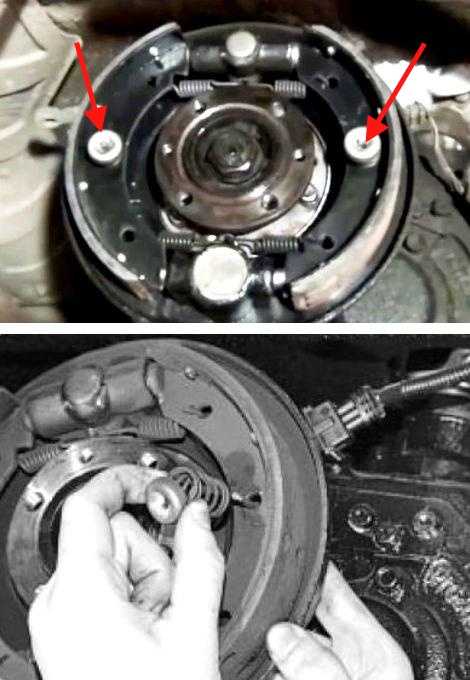

Снятие тормозных колодок производите в следующем порядке:
1. Отсоедините задний карданный вал от раздаточной коробки.
2. Отверните два винта крепления тормозного барабана к фланцу и снимите его. Для облегчения снятия барабана полностью выверните регулировочный винт.
3. Снимите верхние чашки отжимных пружин, снимите пружины, нижние чашки и выньте стержни.
4. Снимите стяжные пружины и тормозные колодки
Установку колодок и сборку тормозного механизма производите в обратном порядке, обратив внимание на то, что обод колодки относительно ребра несимметричен, и устанавливать колодки необходимо так, чтобы к тормозному щиту они были обращены стороной с меньшим вылетом
Снятие и разборку разжимного механизма производите в следующем порядке:
1. Отверните два болта крепления корпуса разжимного механизма.
2. Снимите ограничитель корпуса шариков.
3. Снимите корпус разжимного механизма.
4. Выньте из корпуса разжимного механизма корпус шариков с шариками и толкатели.
При снятии и разборке разжимного механизма соблюдайте осторожность, чтобы не потерять толкатели или шарики. Колпак из корпуса регулировочного механизма выпрессовывать не следует
Производить полную разборку регулировочного механизма не рекомендуется, так как для этого необходимо выпрессовывать из корпуса заглушку. При частичной разборке для снятия опор колодок не следует снимать со щита регулировочный механизм.
