Подвеска ока

Неисправности и их признаки

Основными неисправностями подвески автомобиля ВАЗ «Ока» являются:

• Износ и повреждения резинотехнических элементов (сайлентблоков, втулок, опорных шайб);
• Утечка рабочей жидкости из амортизатора;
• Износ шаровой опоры;
• Повреждение пружины;
• Износ верхней опоры;

Передняя подвеска оказывает прямое влияние на управляемость автомобиля, поэтому любые неисправности в ней негативно сказываются на поведении машины на дороге

Состояние же задней подвески хоть и в меньшей мере сказывается на управляемости, но ее техническое состояние также важно

Симптомами проблем являются:

• Стук в передней подвеске, скрипы (при проезде участка с неровностями);
• Недержание колеи (при движении на прямолинейном участке необходимо подруливать, чтобы сохранять траекторию);
• Ухудшение управляемости;
• Неравномерный износ шин;
• Вибрация руля при торможении;

Есть и более специфические признаки, к примеру, явно заметный перекос авто, что бывает в случае с разрушением пружины.

Отметим, что некоторые симптомы могут указывать на неисправности в иных составляющих ходовки – колесных ступицах, рулевом управлении, тормозной системе. Поэтому для более точного определения причины нужна диагностика указанных узлов. После этого выполняется ремонт ходовой, который сводиться разборке ее узлов, дефектовке и установке новых запчастей взамен изношенных.

Износ расходных материалов – наиболее распространенная причина необходимости ремонта подвески. Сайлентблоки, втулки, шайбы обеспечивают гашение колебаний при работе подвески. Но эти детали изготовлены из резины, которая подвержена «старению», расслоению. В результате эффективность их работы снижается. Помимо окружающей среды на состояние резинотехнических элементов влияют также условия эксплуатации автомобиля.

Амортизаторы тоже не отличаются высокой надежностью, к тому же из-за чрезмерной «мягкости» работа этих компонентов на «Ока» оставляется желать лучшего. Самая распространенная их поломка – появление течи рабочей жидкости. Такая неисправность приводит к нарушению работоспособности детали. Реже встречаются повреждения штока или корпуса амортизатора.

Шаровая опора является нижней опорной точкой подвески, поэтому на не также приходятся достаточно серьезные нагрузки. Со временем этот шарнир изнашивается, что приводит к появлению стуков (при наезде на ухабы), ухудшению управляемости. Эта запчасть также неремонтопригодна и при критическом износе заменяется.

Пружины особых проблем владельцам «Ока» не доставляют. Но в редких случаях возможно их разрушение. Из-за лопнувшей пружины стойка не способна удерживать кузов, из-за чего он перекашивается. Естественно, полностью нарушается работоспособность подвески и автомобиль эксплуатировать с таким повреждением практически невозможно.

Второй проблемой, связанной с пружиной, является потеря ее упругости – она «садиться». Проявляется такая неисправность просадкой авто, часто неравномерной, «отбоям» (сильными стуками) подвески при движении даже по незначительным неровностям.

Верхняя опора со временем также выходит из строя. Ее «слабыми местами» являются подшипник и резиновая прослойка. Неисправность этого узла проявляется в виде скрипов, скрежета при поворотах, стуков на ухабах. Опора – не ремонтируемая и требует замены в случае износа.

Руководства на все автомобили

1. Описание автомобиля
2. Требования безопасности
3. Техническое обслуживание
4. Хранение автомобиля
5. Ходовая часть
5.0 Ходовая часть
5.1. Передняя подвеска
5.1.1 Передняя подвеска
5.1.2 Снятие и установка телескопической стойки
5.1.3 Ремонт телескопической стойки
5.1.4 Замена шаровой опоры
5.1.5 Замена рычага передней подвески
5.1.6 Замена растяжки
5.1.7 Замена деталей стабилизатора поперечной устойчивости
5.1.8 Замена подшипника ступицы переднего колеса
5.2. Задняя подвеска
6. Рулевое управление
7. Тормозная система
8. Электрооборудование
9. Кузов
10. Двигатель и его системы
11. Трансмиссия
12. Приложения Ссылки на другие сайты

Как увеличить дорожный просвет (клиренс)

Увеличением дорожного просвета, чаще всего занимаются любители езды по бездорожью, охотники и прочие любители выехать за город. Дороги в городе существенно отличаются от загородных проселочных дорог

Именно поэтому увеличение клиренса для неприспособленных для этих дорог автомобилей является важной одной из самых важных процедур

Первый метод. Увеличение клиренса достигается установкой колес с большим диаметром. Это особенно актуально для автомобилей с базовой комплектацией.

Среди недостатков данного метода можно отметить появление погрешности спидометра и ограничение диаметра колесными арками. Это значит, что если поставить колесо слишком большого диаметра, то оно будет задевать арки на крутых поворотах.

Второй метод. Установка проставок под креплениями деталей подвески к кузову, например, пружин, тоже позволяет увеличить дорожный просвет. В комплекте с проставками следует приобрести удлинители амортизаторов, или новые удлиненные амортизаторы, так как при въезде в глубокую яму амортизатор может вылететь из чашки.

Недостаток данного метода заключается в том, что задние проставки намного толще передних и увеличение клиренса происходит неравномерно. В связи с этим, регулятор тормозных сил, или как его называют «колдун», получает некорректную информацию. Впрочем, «колдун» имеет возможность регулирования.

Третий метод. Напоминает второй метод и заключается в замене штатных пружин на пружины с большим количеством витков. Таким образом, можно получить значительное увеличение дорожного просвета. Однако, как и во втором методе, необходимо удлинить, или заменить амортизаторы по тем же причинам.

По сравнению с проставками, новые пружины прослужат намного дольше и надежнее, однако, помимо тех же недостатков, имеют высокую стоимость.

Четвертый метод. Усиленные пружины. Этот вариант используется для автомобилей, которые эксплуатируются с полной нагрузкой. Ими могут выступать пикапы и универсалы, в которых имеется возможность перевозки крупногабаритных грузов. Усиленные пружины не увеличивают клиренс автомобиля, однако их применение исключает «проседание» при полной нагрузке, сохраняя, при этом, нормальный дорожный просвет и защищает днище от повреждений о неровности дорожного покрытия.

Среди преимуществ данной системы можно отметить увеличение срока службы всей ходовой части, однако снижается комфортность поездки без нагрузки, так как задняя часть будет «пружинить» на небольших неровностях.

Передняя подвеска ВАЗ «ОКА» 1111 1988-2008

При покачивании вывешенного переднего колеса трудно различить люфт в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза, и если в этом случае ощутите люфт — неисправны шаровые опоры.

Установите защитные колпачки подшипников ступиц на любой клей, и вы избежите многих проблем в будущем.

Проверка технического состояния деталей подвески на автомобиле ПОЛЕЗНЫЕ СОВЕТЫ Замените порванные, потрескавшиеся и потерявшие эластичность защитные чехлы, иначе пыль, грязь и вода быстро выведут шаровые шарниры из строя. Эксплуатация автомобиля с дефектами деталей подвески ухудшает управляемость, устойчивость и негативно влияет на безопасность движе.

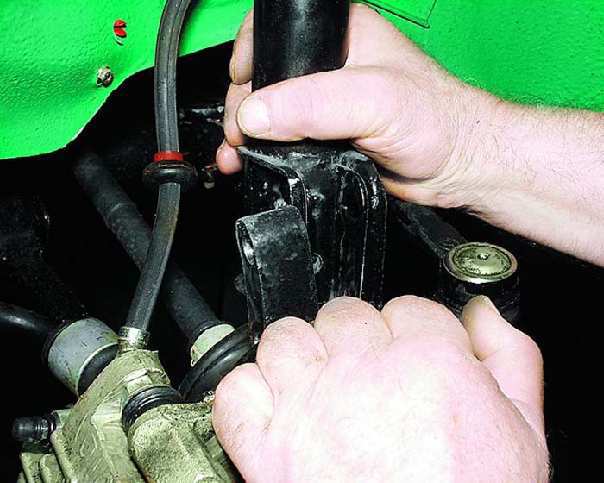

Снятие и установка телескопической стойки Если во время движения автомобиля слышен стук или шум в передней подвеске, проверьте затяжку гаек верхнего крепления телескопической стойки к кузову. Также причинами стуков могут быть разрушение резинового буфера верхней опоры стойки или буфера хода сжатия, осадка или поломка пружины подвески.

Ремонт телескопической стойки Вам потребуются: ключи «на 8», «на 19», стяжка для сжатия пружины. 1. Снимите телескопическую стойку с автомобиля (см. «Снятие и установка телескопической стойки»). 2. Сожмите пружину специальными стяжками. 3. Зажмите телескопическую стойку в тисках. 4. Окончательно отверните.

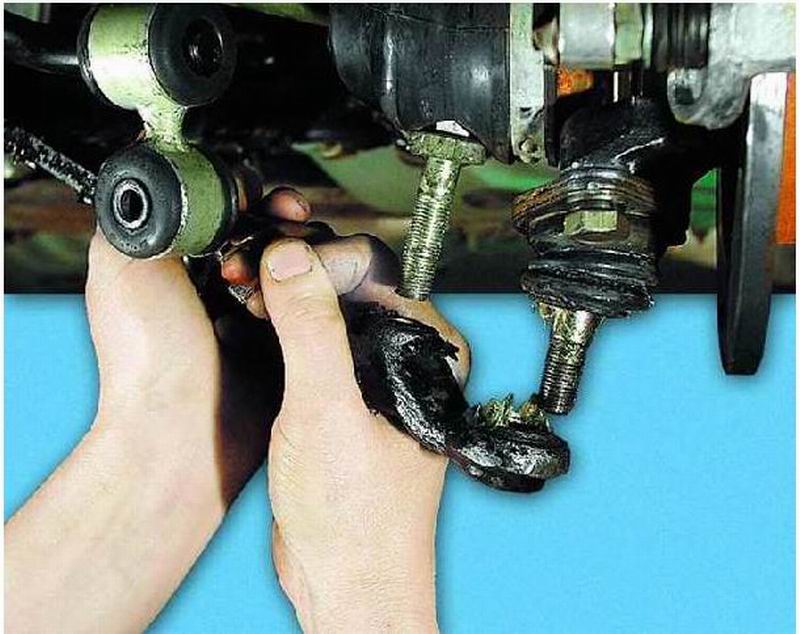

Замена шаровой опоры ПОЛЕЗНЫЕ СОВЕТЫ Если при движении автомобиля слышны стуки и шумы в передней подвеске, проверьте состояние шарниров шаровых опор. Для этого покачайте с помощью монтажной лопатки (не повредите защитный чехол шаровой опоры) рычаг подвески. Если ощутите люфт в шарнире, замените опору. Заменит.

Замена рычага передней подвески При появлении стуков и шумов в передней подвеске, неравномерном износе протекторов шин проверьте рычаги и их резинометаллические шарниры. Деформированный рычаг замените.Признаками износа резинометаллического шарнира рычага являются разрывы, одностороннее выпучивание резины и отслоение резины .

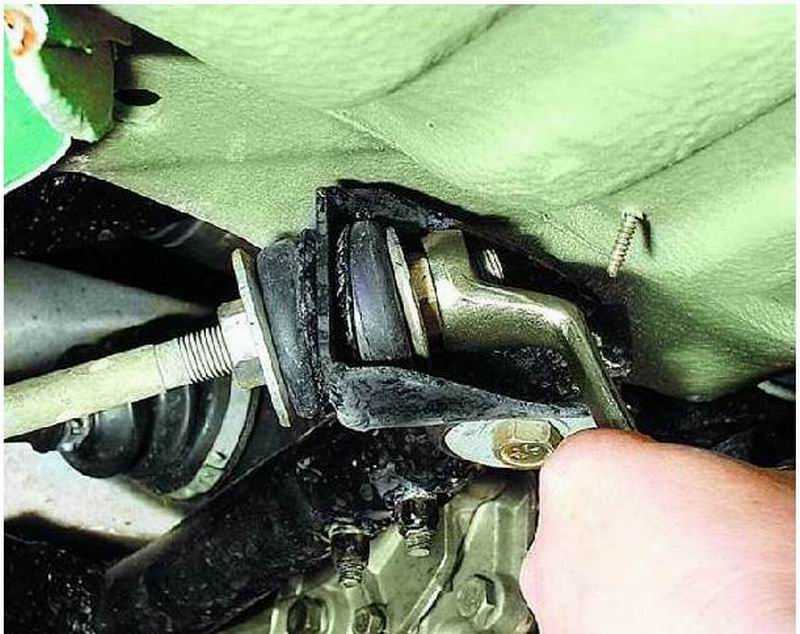

Замена растяжки При появлении стуков и шумов в передней подвеске, неравномерном износе протекторов шин проверьте растяжку и ее резиновые подушки. Деформированную растяжку замените (слегка деформированную можно выправить). ПРЕДУПРЕЖДЕНИЕ Конец растяжки, который крепится к рычагу, слегка загнут — его вып.

Замена деталей стабилизатора поперечной устойчивости Концы штанги стабилизатора должны находиться в одной плоскости. При незначительной деформации штангу можно выправить, в противном случае замените ее. Порванные, потрескавшиеся или потерявшие упругость резиновые подушки и втулки замените.Замените порванные или потерявшие упругость резиновые по.

Замена подшипника ступицы переднего колеса Если при покачивании вывешенного колеса появился люфт или шум во время движения, есть вероятность, что подшипник ступицы вышел из строя. ПОЛЕЗНЫЕ СОВЕТЫ В ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки. При выпрессовке ступиц.

Проверка и регулировка углов установки колес Проверка и регулировка углов установки колес выполняются на специальных стендах согласно инструкции по эксплуатации стенда. Выполнить эту работу в гаражных условиях с помощью подручного инструмента невозможно. ПРЕДУПРЕЖДЕНИЕ Замена или ремонт деталей подвески могут повлечь за собой изменен.

Устройство передней подвески ВАЗ 1111 Ока

Основные элементы

Передняя подвеска ВАЗ 1111 Ока состоит из следующих основных элементов:

• поперечной балки;
• боковых рычагов;
• стойки стабилизатора;
• амортизаторов;
• пружин.

Поперечная балка, расположенная в передней части автомобиля, служит основным элементом подвески. На балку крепятся боковые рычаги, которые передают нагрузки на стойки стабилизатора, амортизаторы и пружины. Амортизаторы установлены вертикально между балкой и кузовом. Пружины устанавливаются на продольных втулках балки и упираются в рычаги подвески.

Принцип работы

Передняя подвеска ВАЗ 1111 Ока работает по принципу «Макферсон». Основной принцип заключается в том, что колесо плавно поднимается и опускается вверх и вниз, при этом остается вертикальным и прилегает к дороге максимальной площадью. Таким образом, вертикальные движения, возникающие на неровной дороге, поглощаются пружинами и амортизаторами, при этом обеспечивается устойчивость автомобиля и комфортное движение на дороге.

Стойки стабилизатора, установленные на балке, добавляют жесткость системы подвески и уменьшают скручивание кузова. Боковые рычаги, связывающие колесо и балку, обеспечивают надежность и прочность подвески ВАЗ 1111 Ока.

Устройство передней подвески автомобиля ОКА ВАЗ-1111 — 1113

Передняя подвеска ОКА: 1 — диск тормоза; 2 — подшипник ступицы колеса; 3 — ступица переднего колеса; 4 — шлицевой наконечник корпуса наружного шарнира; 5 — колпак ступицы; 6 — шпилька крепления колеса; 7 — поворотный кулак; 8 — болты крепления стойки к поворотному кулаку; 9 — эксцентрик регулировочного болта; 10- телескопическая стойка; 11 — верхняя опорная чашка пружины; 12 — втулка подшипника скольжения; 13 — уплотнительное кольцо подшипника; 14 — упорная шайба подшипника скольжения; 15 — нижняя обойма опоры; 16 — верхняя обойма опоры; 17- верхняя опора стойки; 18 — резиновая вставка верхней опоры; 19 — буфер хода сжатия; 20 — защитный корпус; 21 — пружина подвески; 22 — нижняя опорная чашка пружины; 23 — растяжка; 24 — нижний рычаг подвески; 25 — шаровой палец; 26 — шаровой шарнир.

Передняя подвеска-независимая, с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая гидравлическая амортизаторная стойка, в ее корпусе смонтированы детали телескопического гидравлического амортизатора. Нижняя часть стойки соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок. Поворотом этого болта регулируется развал переднего колеса (см. ниже). На телескопической стойке установлены: витая цилиндрическая пружина, пенополиуретановый буфер хода сжатия, защитный чехол, а также верхняя опора стойки в сборе с подшипником. Верхняя опора крепится двумя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

Нижняя часть поворотного кулака соединена с нижним рычагом подвески через шаровую опору. Опора закреплена двумя «глухими» болтами. Внутренний конец рычага подвески соединен через резинометаллический шарнир с кронштейном подрамника.

Тормозные и тяговые силы воспринимаются продольными растяжками, жестко соединенными (на болтах) с рычагами подвески, и — через резиновые подушки — с кронштейнами подрамника. Подушки сжаты шайбами и гайками. Перемещая гайки по резьбовой части растяжки, регулируют угол продольного наклона оси поворота (см. ниже).

В поворотном кулаке закреплен двумя стопорными кольцами двухрядный радиально-упорный шариковый подшипник закрытого типа. В его внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют.

Стабилизатор поперечной устойчивости — штанга из пружинной стали. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя часть штанги крепится кронштейнами через резиновые подушки к подрамнику.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, развал, схождение

Замена передней подвески

Давненько не писал, но автомобиль рабочая лошадка и исправно возит, хотя для этого иногда необходим профилактический ремонт.Была необходима замена передних стоек, на правой уже как пару лет рассыпался буфер отбоя и подтекало масло. Сайлентблоки тоже были уже в трещинах и кое где раздавлены. И порван пыльник на шаровой.

Запчасти для ремонта копил пять лет)Полиуретан для замены сайлентблоков закупил ещё в 2016 году и об этом писал статью «Полиуретан для подвески ОКИ», но для замены этого добра всё не было времени.Так же закупил усиленные шаровые и наконечники фирмы Трэк.

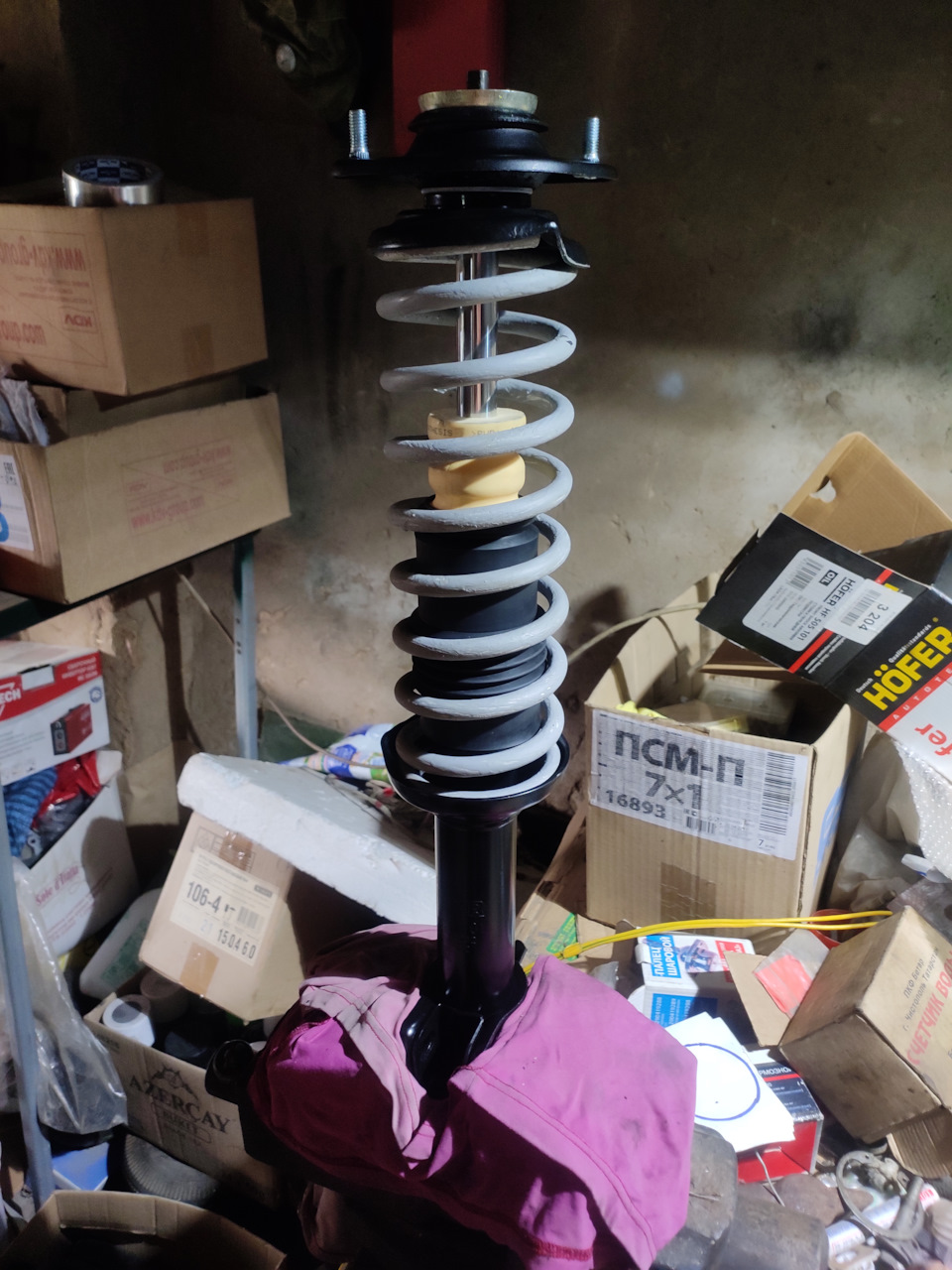

И новые стойки Hofer, выбора особого нет.Стояли стойки Fenox и вполне устраивали, но цена на них сейчас космическая.

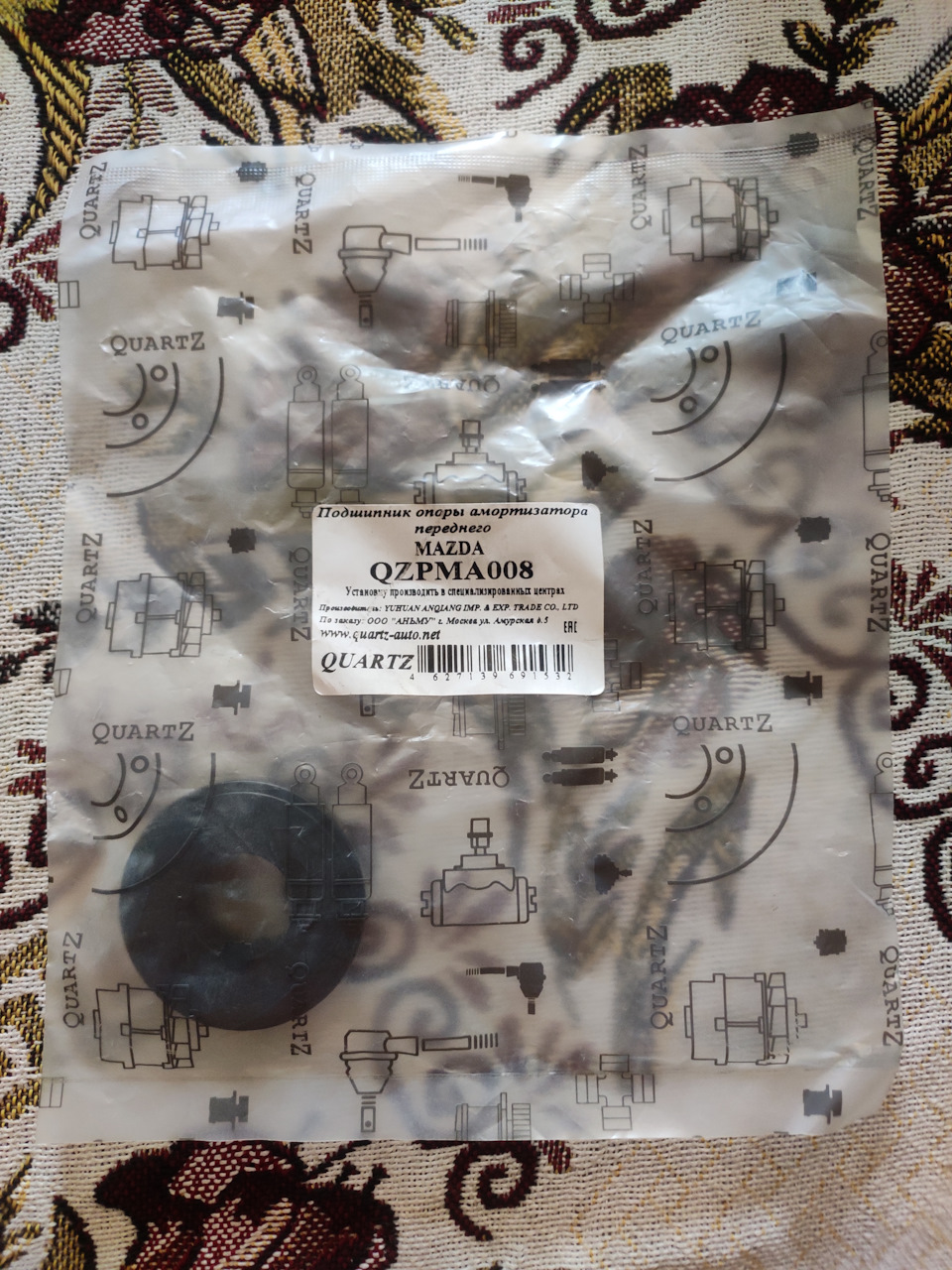

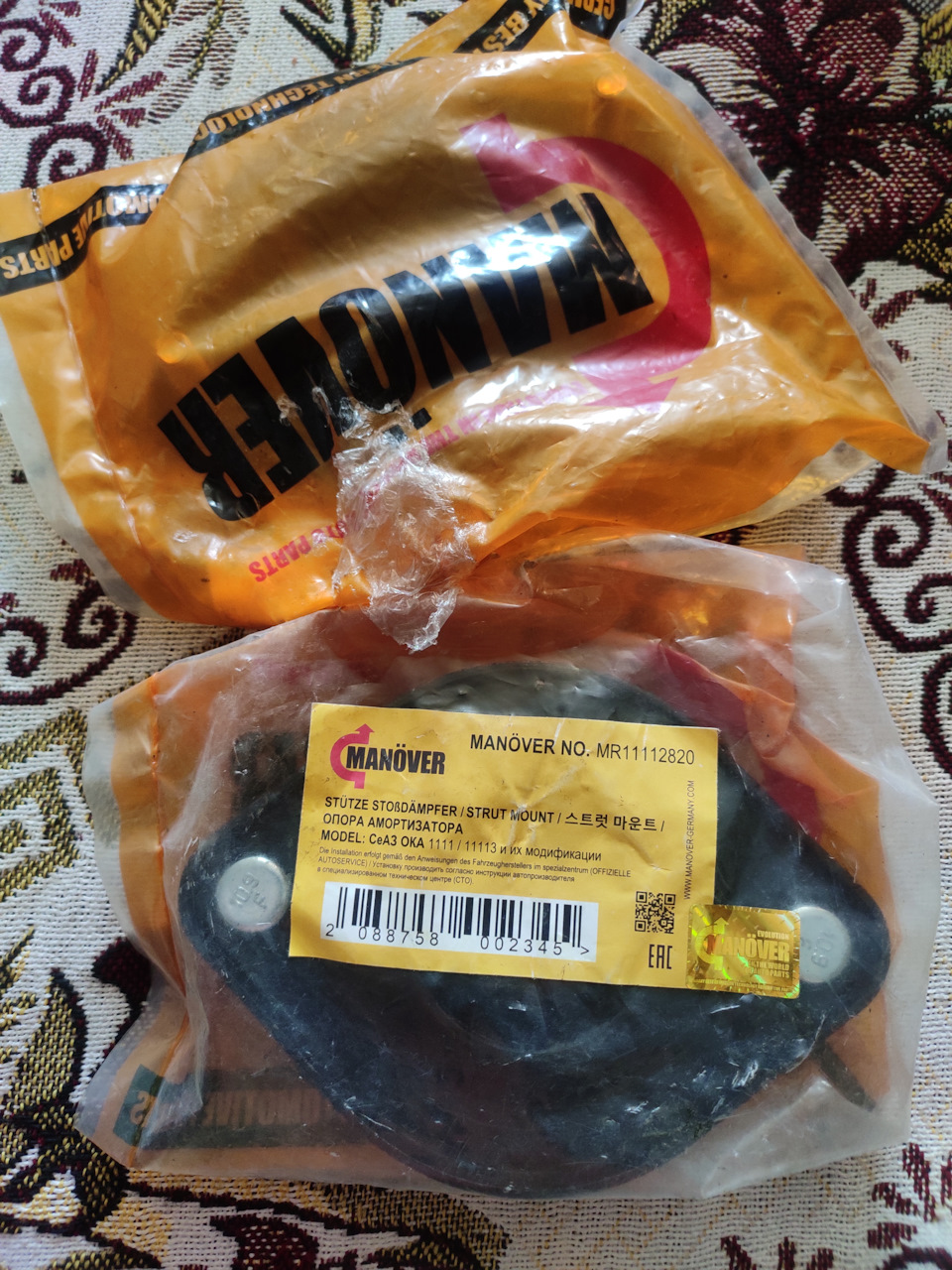

Новые опоры стоек взял Manover думаю Китайские, но на отечественную резину надежды нет, потому так. Хотя старые были ещё целые, решил что всё будет новое.

Так же задумал небольшой тюнинг стоек, подробнее напишу в следующей СТАТЬЕНо для этого понадобятся детали от других машин.

Сайлентблок запрессовывал своими силами, удалось не с первого раза. Сначала пробовал тисками, сразу пошёл перекос. Затем начал пробовать с помощью шпильки, шайб и подходящих оправок. Задавливал головкой на 22 через конусную оправку. Но и тут была проблема. Второй буртик упёрся в край оправки и ни как не заходил, потому что оправка короткая, а сайлентблок расперло. Пришлось дорабатывать оправку, делать скругленную фаску для более плавного захода. И задавливать сайлентблок необходимо в несколько этапов с ослаблением усилия, когда он зайдет на половину.Снимать процесс было не сподручно, да и руки в смазке, сфоткал готовый вариант.

Нижние рычаги, штанга стабилизатора и рулевая рейка

Предназначение поперечных нижних рычагов является удержание механизма ходовой части в вертикальном устойчивом положении. Крепятся они одним концом к ступице, а другой к подрамнику. Крепление к поворотному кулаку осуществляется через шаровую опору, она предназначена для поворачивания ступицы. Шаровая опора является одной из самых быстро выходящих из строя деталей автомобиля Ока.

Небольшой ход рычагам по оси крепления к подрамнику придают впрессованные в них сайлентблоки. Они обеспечивают необходимый вертикальный люфт всей ходовой части, чем и достигается устойчивое положение машины на дороге.

Продольные нижние рычаги необходимы для удержания ходовой части в продольной плоскости. Крепятся они одной стороной к поперечным рычагам, а другой к подрамнику. С помощью конусных втулок, расположенных на обоих концах рычагов, ходовой части автомобиля Ока, обеспечивается необходимый продольный люфт. Конусные втулки этого узла довольно надёжные из-за не существенной нагрузки и меняют их очень редко.

Несмотря на то, что ходовая часть независимая, для стабилизации её функционирования предназначена штанга стабилизатора. Она объединяет всю ходовую часть в слаженный механизм. Удерживается стабилизатор на передней части кузова и на поперечных нижних рычагах. В местах крепления, стабилизатор оснащён резиновыми втулками, которые обеспечивают ему необходимый люфт.

Главным поворотным механизмом ВАЗ 1111 является рулевая рейка, оснащённая тягами и наконечниками. Рулевые наконечники устанавливаются в кулак и являются главным соединительным звеном руля и колёс машины.

Технические характеристики

Скачать .xls-файл

xls

Скачать картинку

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Модель	ВАЗ — 1111
Тип	Четырехтактный, бензиновый, карбюраторный
Число и расположение цилиндров	Два цилиндра расположены в ряд
Диаметр цилиндра и ход поршня	Диаметр равен 76 мм, ход поршня равен 71 мм
Объем двигателей, л	0.649
Степень сжатия	9.9
Номинальная мощность двигателей при 5600 оборотах	21,5 кВт, или 29,3 лошадиные силы
Максимальная мощность при 3200 оборотах	44 кВт, или 4,5 лошадиные силы
Октановое число	От 92 до 95
Система зажигания	Бесконтактная
Система подачи топлива	Карбюратор
Свечи зажигания	А17ДВРМ, FE65CPR
Вес, кг	63.5
Расход в городском цикле, л	6
Расход в смешанном цикле, л	3.9

Двигатель устанавливается на ВАЗ – 1111, ВАЗ — 1113

Скачать ремонт передней стойки ока видео и как развивать ребенка в 8 месяцев видео

Ремонт и обслуживание своими руками; Советы новичкам и Кроме того, вам поможет правильно сделать развал схождение видео, Затем снимается колесо, отпускаются два болта крепления кронштейна стойки амортизатора к Заднеприводные автомобили допускают норму угла развала передних. Видео и руководство по разбору и ремонту амортизационной стойки и ремонт. Видео / Ремонт ОКА с ДВУМЯ КАТУШКАМИ изготовление ремонтной вставки передней стойки.

Ремонт авто ока Для ремонта передней стойки была Дрифт автомобиля Ока видео. Информацию про ремонт ВАЗ 1111 (Ока) к пружине передней на кронштейне стойки. 5 ноя 2011 Подготовка автомобиля (ВАЗ 11113 Ока 1998 г.в.) чтото из электроники, мы потратили неделю на замену передних стоек! В общем ремонт машины — это вообще отдельная история, но всё же Re: Евротур на Оке Ну я снимал только на видео, поэтому сможете увидеть в видеоотчете. Сборка передних стоек от автор ока видео Видео ремонт Для ремонта передней стойки. Пружинных стоек передней Ремонт направляющей пружинной стойки. Выполним ремонт автомобиля Ока, т.к. ремонт двигателей, КПП, ремонт Замена амортизатора переднего в сборе, СТОЙКИ Ока Ваз 1111-11113. — 600 Замена подшипника опорного передней стойки с/у Ока Ваз 1111- 11113. Ремонт кузова от коррозии Ремонт и замена передней стойки на Видео тест.

Про ремонт ВАЗ 1111 (Ока). или шум в передней стойки поверните. Ремонт передней стойки автомобиля ваз 2108, ваз 2109, ваз ремонт передней стойки автомобиля. ВАЗ-2113 Чертж съмника гайки штока стойки передней. авто видео Ремонт. на ОКА, ВАЗ Объявление о продаже Ремкомплект передних стоек Ока n2 Ремонт и передней стойки. Все видео подвески в ВАЗ 11113 своими руками. тюнинг подвески Когда будете wv passat b5.5 увеличить клиренс передняя стойка рено меган2 купить. Тюнинг Оки Подробные фото и видео Ремонт задней подвески ВАЗ.

Способ замены и прокачки передней стойки ВАЗ в домашних условиях. Ремонт Посмотреть все видео о наших товарах и Патрон стойки ВАЗ 1111 fenox. Руководство по снятию и замене передних амортизационных стоек ВАЗ 2110, 2111, 2112 — Видео и статьи по обслуживанию и ремонту автомобилей. Тест-драйв ВАЗ-11113 ОКА. Видео. на передней оси руками видео; Ремонт. Достаточно взять в руки головку на 10 и выкрутить в передней (Ока) Стойки. Ремонт. Ремонт Тюнинг видео. Стойки я ни разу еще не менял на своей Приоре и вот теперь. 21 сен 2014 Подшипник передней ступицы — очень важна деталь и за ней нужно постоянно подшипника на работоспособность; Дополнительный видео- ролик Ремонт передней стойки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Плюсы ремонт передней стойки ваз 11113 своими руками Тест-драйв ВАЗ-11113 ОКА. Видео. 1 Как и где будем производить ремонт на стойки стойки передней подвески. (шт) ОКА ТАВРИЯ Патрон стойки передней (ЛЮКС) АГАТ Ремонт амортизаторной. Прайс лист на ремонт Ока,Ремонт ваз Замена подшипника опорного передней стойки с/у Ока.

Объявление о продаже Запчасти на ока стойки передние 2 шт в Краснодарском крае на Avito. Бортжурнал Лада Ока Лада Ока ” Бортжурнал ” передние стойки. самостоятельный ремонт. Ниссан-клуб в Грузии 2020 ВИДЕО. Ока Ремонт / Pathfinder R50 Начал я разборку с правой передней. 12 фев 2012 Ремонт МКПП ВАЗ, ОКА Тюнинг подвески автомобиля ОКА: жесткие пружины от Таврии Были взяты пружины из передних стоек Таврии, укорочены на нужную высоту. частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях. Ока, Лада телескопической стойки Ремонт проволоке к пружине передней. Ниссан-клуб в Грузии 2015 ВИДЕО. Ока-Ока, / Terrano: Ремонт передней подвески 9 Резинки стойки. Опора передней стойки 1118 Калина с ИЖ-ЮПИТЕР 5К 1990/ ВАЗ-11113-ОКА 2003/ ВАЗ-11194 Видео. Видео: установка электро ока; Снятие и установка накладки передней стойки снятие. Передней стойки. Ремонт Оки , ч. 28 Сварка внутренней и наружной боковин автомобиля Ока. Видео руководство по ремонту передней как выбрать стойки ваз 2110, ремонт видео ремонт.

Навигация

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер, вся информация носит ознакомительный характер и ни при каких условиях не является публичной офертой. Подробную информацию о наличии и стоимости указанных товаров и (или) услуг уточняйте у менеджеров отдела клиентского обслуживания.

https://youtube.com/watch?v=fWPdZQ0-dik

Источники

• https://remontysvoimirukami.ru/remont-vaz-svoimi-rukami/remont-perednih-stoek-vaz-11113-svoimi-rukami.html
• https://mosautoshina.ru/auto/vaz/1111-oka/service/stabilizerchange/

Лифтинг оки своими руками

• Отправить тему по email
• Версия для печати

Лифтинг оки своими руками

Сообщение Игорь61 » 15 янв 2020, 19:33:53

Войдите на форум или зарегистрируйтесь для просмотра ссылок Не бойтесь делать то что не умеете. Ковчег строил любитель, а Титаник профессионалы.

МОЙ камень из за пазухи, носит моя жена на безымянном пальце. Войдите на форум или зарегистрируйтесь для просмотра ссылок

Лифтинг оки своими руками

Сообщение ALEX 161rus » 15 янв 2020, 21:13:07

Лифтинг оки своими руками

Сообщение serj 23 » 15 янв 2020, 21:42:32

Лифтинг оки своими руками

Сообщение Admin » 15 янв 2020, 21:51:38

Лифтинг оки своими руками

Сообщение Игорь61 » 16 янв 2020, 03:43:58

Войдите на форум или зарегистрируйтесь для просмотра ссылок Не бойтесь делать то что не умеете. Ковчег строил любитель, а Титаник профессионалы.

МОЙ камень из за пазухи, носит моя жена на безымянном пальце. Войдите на форум или зарегистрируйтесь для просмотра ссылок

Лифтинг оки своими руками

Сообщение игорь123 » 16 янв 2020, 12:02:56

Лифтинг оки своими руками

Сообщение Игорь61 » 16 янв 2020, 21:18:18

Войдите на форум или зарегистрируйтесь для просмотра ссылок Не бойтесь делать то что не умеете. Ковчег строил любитель, а Титаник профессионалы.

МОЙ камень из за пазухи, носит моя жена на безымянном пальце. Войдите на форум или зарегистрируйтесь для просмотра ссылок

Лифтинг оки своими руками

Сообщение serj 23 » 16 янв 2020, 21:37:30

Лифтинг оки своими руками

Сообщение Игорь61 » 16 янв 2020, 22:33:20

У меня была идея сделать не зависимую как на передне-приводный ВАЗ делают. Только с повышенным клиренсом.

Войдите на форум или зарегистрируйтесь для просмотра ссылок Не бойтесь делать то что не умеете. Ковчег строил любитель, а Титаник профессионалы.

МОЙ камень из за пазухи, носит моя жена на безымянном пальце. Войдите на форум или зарегистрируйтесь для просмотра ссылок

Конструкция подвески

Устройство подвески «Ока» спереди во многом копирует ВАЗ-2108, но имеются и некоторые отличия. Основной разницей является использование подрамника для фиксации рычагов к кузову авто в нижней части на ВАЗ-1111, в то время, как на «Восьмерке» они соединяются с кронштейнами, прикрепленными к кузову. Естественно, несколько отличаются и размеры запчастей.

Передняя подвеска

Передняя подвеска малолитражки включает в себя:

• 2 амортизационных стойки (каждая из них состоит из стакана, амортизатора, пружины, верхней опоры);
• 2 ступиц;
• 2 поперечных рычагов;
• 2 продольных растяжек;
• 2 шаровых опор;
• 1 стабилизатора поперечной устойчивости (со стойками);

Парное количество деталей указывает на то, что один полный комплект их устанавливается на одну сторону авто (левую, правую). Что касается стабилизатора, то в конструкции подвески он один, располагается он поперечно авто и соединяет между собой подвески двух сторон.

Схема подвески на авто очень проста – стакан, пружина, амортизатор и верхняя опора формируют собой основной компонент подвески – амортизационную стойку. В верхней части стойка посредством опоры фиксируется к кузову. Низ же стойки крепиться к ступице болтовым соединением (одно из них регулировочное).

Для предотвращения продольного смещения колеса во время движения, поперечный рычаг удерживается продольной распоркой. Эта распорка одним концов вставляется в рычаг, где и фиксируется гайками, а вторым – крепиться к кронштейну подрамника.

Стабилизатор установлен поперечно авто и своими концевиками подходит к амортизационным стойкам. Концевики этой детали соединены с поперечными рычагами, но не напрямую, а через специальные стойки. В центральной части стабилизатор фиксируется кронштейнами к подрамнику.

Поскольку подвеска – узел высоконагруженный, для снижения ударных нагрузок между ее составными компонентами в местах их соединения используются упругие элементы, изготовленные из резины. К ним относятся сайлентблоки, втулки, упорные шайбы. Указанные резинотехнические элементы относятся к категории расходных материалов и требуют периодической замены.

Особенности и качества

Особенностью подвески МакФерсона является использование амортизационной стойки в качестве поворотного кулака, что и позволяет ее устанавливать на передок. Роль поворотного кулака стойка выполняет благодаря возможности проворачивания вокруг оси, а обеспечивается это использованием шаровой опоры и подшипника, входящего в конструкцию верхней опоры.

Амортизаторы на ВАЗ 1111 и 11113 выполнены в виде вкладышей (картриджей), устанавливаемых в стакан стойки и фиксируемые в нем опорной гайкой.

С завода на «Ока» устанавливаются масляные амортизаторы, которые особой надежностью не отличаются. К тому же они достаточно «мягкие», что отрицательно сказывается на управляемости автомобиля.

Верхние опоры работают в очень сложных условиях – на них приходится основная нагрузка (вес авто, усилия, поступающие на стойку от колеса во время движения). К тому же они принимают участие в управлении авто – благодаря подшипникам, входящим в конструкцию этого узла, обеспечивается проворот стойки вокруг оси. Все эти особенности работы опор приводят к тому, что со временем он изнашиваются и требуют замены.

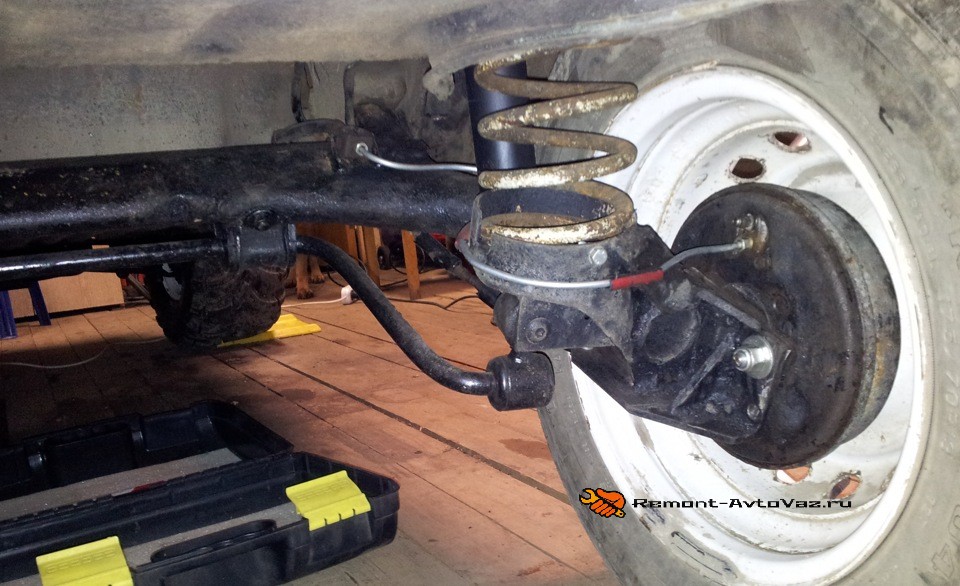

Задняя подвеска

Задняя подвеска – полузависимая, представлена в виде балки, состоящей из двух продольных рычагов и пружинистой поперечины. Между собой указанные компоненты соединены неразъемным соединением (сварены).

Одними концами продольные рычаги крепятся к кузову через кронштейны, на вторых концах их закрепляются ступицы колес.

Амортизация балки осуществляется амортизатором и винтовой пружиной. Причем в «Ока» эти элементы установлены раздельно.

Сзади самыми менее надежными компонентами подвески выступают все те же амортизаторы и резинотехнические элементы, используемые в местах соединения балки с кронштейнами.

Отдельно стоит отметить пружины. Винтовые пружины, установленные как спереди, так и сзади, изготовлены с прута небольшого диаметра. Это обеспечивает высокую упругость пружине, но жесткости недостаточно, что делает малолитражку «валкой» и на поворотах возникают большие крены кузова, что ухудшает управляемость авто.

Подвеска ВАЗ 1111 Ока: роль и принцип работы амортизаторов

Роль амортизаторов в системе подвески

Амортизаторы — это важный элемент передней подвески ВАЗ 1111 Ока. Их основной задачей является смягчение ударов и вибраций при движении автомобиля. Кроме того, амортизаторы способствуют лучшей управляемости автомобиля на поворотах и поддержанию оптимального контакта шин с дорожным покрытием.

Принцип работы амортизаторов

Принцип работы амортизаторов основан на преобразовании кинетической энергии в тепловую. При движении автомобиля в аварийных ситуациях или на неровной дороге, колеса подвергаются ударам и вибрациям. Амортизаторы, установленные на каждом колесе, поглощают эти удары, преобразуя кинетическую энергию в тепло. Кроме того, амортизаторы также уменьшают качку кузова автомобиля при движении на извилистой дороге.

Внешне амортизатор представляет собой цилиндр, заполненный газом, маслом или специальной жидкостью. Внутри цилиндра расположен поршень, который связан с осью колеса. При движении колеса поршень движется внутри цилиндра, сжимая газ или жидкость, что приводит к преобразованию кинетической энергии в тепловую.

Недостаток работающих амортизаторов обычно проявляется в виде большой сильной прыгающей подвески, которая может повлечь к аварии или усугублять ее последствия. Поэтому, владельцам автомобилей ВАЗ 1111 Ока необходимо следить за состоянием амортизаторов, и при необходимости заменять их на новые.

Как переделать ступицу?

Простейший вариант модификации — приобрести специальную ступицу под 4 шпильки. В дополнение к ней потребуются 12-дюймовые тормоза, все собирается на кулаке. Скоба используется стандартная — та, что изначально ставится на заводскую Оку.

Поставить модифицированную ступицу можно и несколько иным методом. Простейший — это монтаж под скобу. Она берется с размерностью от 8 до 15 дюймов — на выбор хозяина автомобиля. В ней же простреливаются новые отверстия под шпильки. При необходимости сзади, под крепление на поворотный кулак, сверлится новая резьба (зависит от крепления, которое будет использоваться). Остается все собрать, и можно ставить новые диски под 4 болта.

Можно и вовсе воспользоваться старым вариантом, в котором используются стягивающие проставки. Но такой метод считается устаревшим и неактуальным. Да и нужных деталей для его воплощения в жизнь уже и не найти. Так что лучше ориентироваться на предложенные выше варианты.
