Снятие амортизаторной стойки передней подвески и ее разборка

Для прокачки стойки сделать следующее:

Привести стойку в вертикальное положение, затем вытянуть шток в крайнюю верхнюю точку, медленно вернуть его на место.

3-4 раза повторить эти движения. Не должно возникать никаких провалов, падений или заеданий штока. По завершении прокачки стойки должны быть в вертикальном положении до того, как будут установлены на место. Прокачкой стоек получится привести их в рабочее состояние.

После этого собрать новый амортизатор, для этого нужно:

1. Установить шток стойки в верхнее положение.

Замена передних стоек Лада Приора своими руками

Замена передних стоек Лада Приора своими руками

1. Надеть пыльник и буфер сжатия.
2. Установить пружину, чашку и демпфер.

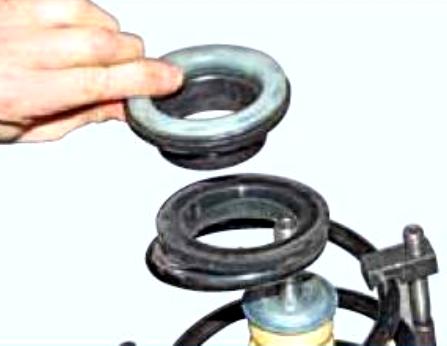

3. Поставить сначала меньшую, затем большую шайбу из комплекта. После этого можно устанавливать опору с подшипником.
4. Наживить гайку, которая фиксирует шток.
5. Затянуть гайку шестигранником на «6», удерживая при этом шток. Финальную дотяжку следует делать уже после того, как передняя стойка будет поставлена в автомобиль.
6. Снять стяжки.

Замена передних стоек Лада Приора своими руками

1. Повернуть опору указателем вперед и чуть внутрь кузова автомобиля.

Замена передних стоек Лада Приора своими руками

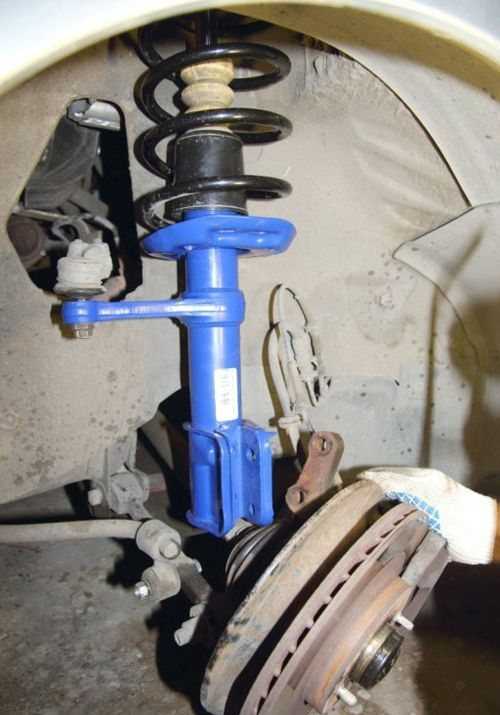

1. Установить новую стойку в автомобиль.
2. Затянуть верхние болты опоры, надеть стойку на рулевой кулак. Эксцентриковый болт с шайбой нужно закрепить в верхнем отверстии, обычный болт – в нижнем. После этого все «протянуть».
3. Зашплинтовать палец.
4. Тормозные шланги поставить в кронштейн-держатель на стойке.

Замена передних стоек Лада Приора своими руками

На этом замена передней стойки завершена. Нужно лишь вернуть на место колесо, убрать домкрат. Как только автомобиль окажется на земле, стоит затянуть ключом все гайки до упора.

Все действия повторить на другой стороне. Это обычно не вызывает никаких затруднений.

После замены передних стоек Лада Приора нужно обратиться в СТО и сделать развал-схождение. Если вы этого не сделаете, то могут появиться проблемы: автомобиль будет мотать из стороны в сторону.

Неисправности подвески автомобиля Лада Приора

Немало слов было сказано о том, что нужно «перебирать» ходовую. Каждый шум или стук может вызвать беспокойство даже у опытного автолюбителя, потому что он знает, что внизу есть несколько ценных узлов и механизмов – никто не хочет, чтобы сломались именно они. Но со временем, научившись определять причины неисправности по первичным признакам «болезни», можно примерно оценить стоимость ремонта.

Шум или стук в передней подвеске Лада Приора

Больше беспокойства насчет ходовой вызывают именно посторонние звуки – как будто какая-то важная деталь «оголилась», потеряв защиту, и теперь нещадно избивается до полного износа. Есть несколько причин, из-за которых могут доноситься странные звуки с передней части:

• амортизатор сломался;
• крепление стабилизатора или его подушки ослабилось, произошло механическое повреждение;
• место крепления верхней опоры к кузову расшаталось;
• прокладка опоры стерлась;
• разрушились сайлентблоки;
• растяжки «стаба»;
• шаровой шарнир рычага «гуляет» или скрипит;
• пружина демпфера механически повреждена или растянута;
• буфер хода сжатия уменьшился;
• нарушена балансировка колес.

Также в передней части ходовой встречаются следующие признаки неисправности:

• протекает жидкость из стойки амортизатора;
• амортизатор работает неэффективно;
• амортизаторы пробивает;
• машину ведет вправо или влево при езде прямо;
• шины изнашиваются слишком быстро;
• шины изнашиваются неравномерно.

Установка новых передних стоек на Лада Приора

1. Сорвать болты крепления с колеса. Установить домкрат со стороны, где будет производиться ремонт.
2. Открутить болты, снять колесо.

Замена передних стоек Лада Приора своими руками

1. Отсоединить тормозные шланги. Извлечь их из держателя на стойке.

Замена передних стоек Лада Приора своими руками

1. Плоскогубцами расшплинтовать контрящий шплинт пальца рулевого наконечника. Снять гайку с помощью ключа на «17».

Замена передних стоек Лада Приора своими руками

Замена передних стоек Лада Приора своими руками

1. Установить съемник на рулевой наконечник. Выпрессовать его из гнезда.

Замена передних стоек Лада Приора своими руками

Развернуть опору. Открутить крепежные гайки рулевого кулака.
По необходимости можно воспользоваться молотком

При этом важно избежать повреждений резьбы.
Верхний эксцентриковый болт предназначен для того, чтобы регулировать развал. На нем имеется шайба, часто прилипающая к стойке

Не стоит выбрасывать этот болт, так как чуть позже он будет установлен на место. Запоминать, как расположен эксцентрик вдоль оси, нет смысла, так как все равно нужно будет проводить развал-схождение.

Замена передних стоек Лада Приора своими руками

Замена передних стоек Лада Приора своими руками

1. Ключом на «13» открутить гайки крепления, фиксирующие переднюю стойку к кузову. Они находятся под капотом.

Замена передних стоек Лада Приора своими руками

Что для этого надо: инструменты, комплектующие

Замена передних стоек на машине Ладе Priora возможна при наличии специального оборудования. Если отсутствует соответствующее оборудование, стоит обратиться на СТО. Понадобятся такие инструменты: стяжки для пружин и съемник для рулевых наконечников. Из более доступных пригодятся:

1. Торцевые, накидные ключи.
2. Шестигранники в шесть дюймов.
3. Плоскогубцы.
4. Молоток.
5. Подъемник или подкатной домкрат, чтобы приподнять машину.

Обычно в машину приобретают комплектующие для замены, иногда их можно найти в одном комплекте или купить по отдельности, сэкономив средства. В набор входит:

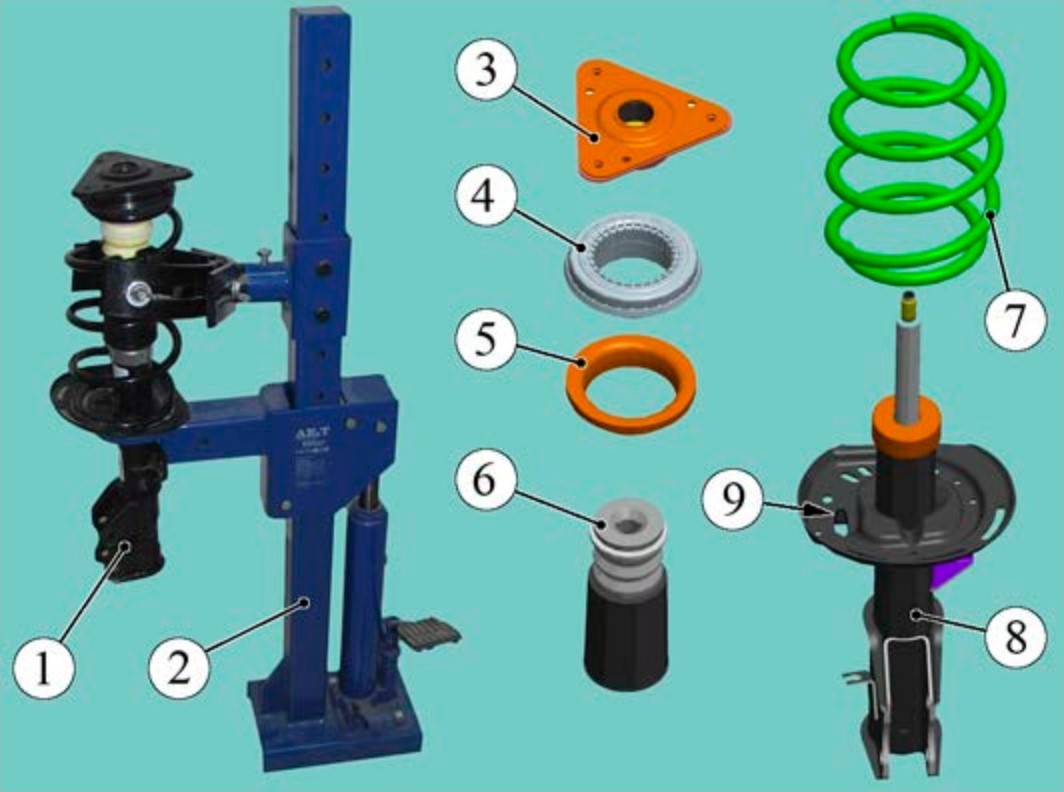

• собственно стойки;
• комплект болтов;
• опорный подшипник;
• пара рулевых наконечников, а также по паре отбойников и пыльников.

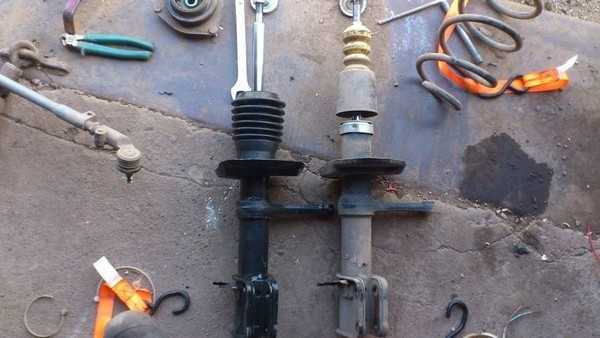

Теперь приступим к разборке имеющейся конструкции

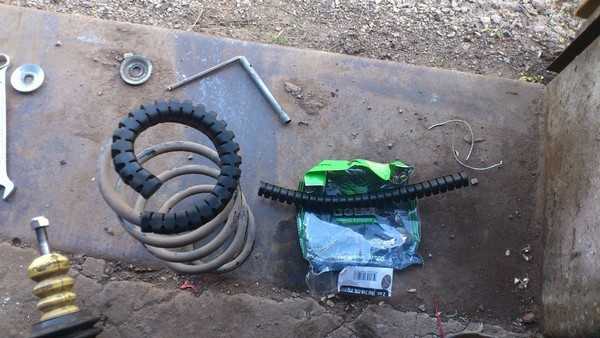

1. Именно здесь вам и понадобятся приготовленные ранее стяжки для пружин. Установите их на второй виток (сверху и снизу) пружины, так как указано на снимке. Вторую стяжку устанавливаем аналогично, только с другой стороны.

2. Теперь начинайте сводить пружину, для этого (если кто не понял) необходимо крутить стяжные болты первой стяжки. Делается это до тех пор, пока вторая стяжка не станет свободно двигаться на витках, все вышеописанное повторите и по отношению ко второй стяжке.

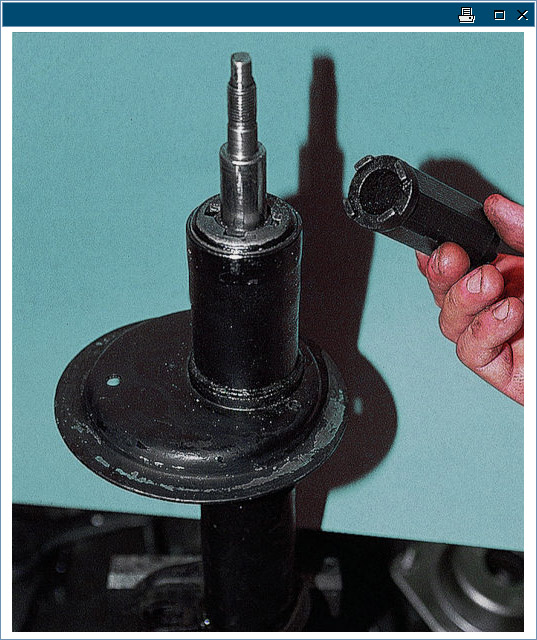

3. Накидным на «22» и шестигранником открутите гайку крепления штока стойки к опоре.

4. Далее снимите отбойник (ограничитель), а также опорный подшипник, ограничитель сжатия и опору.

5. Старые шайбы ограничителя отбоя меняем на новые, которые шли в комплекте со стойками, будьте внимательны, они имеют отличия — верхняя чуть больше чем нижняя.

6. Демонтируйте чашку пружины вместе с резиновым демпфером, а также пружину, буфер сжатия и пыльник.

Теперь внимательно осматриваем стойку.

Причину неисправности удалось обнаружить почти сразу, проверив люфт, я поднял шток в верхнюю точку, затем просто отпустил его, после этого поршень резко ушел вниз без малейшего сопротивления, «влепился» в верхнюю часть цилиндра. Здесь, как говорится, без комментариев… Теперь понятно откуда доносились глухие стуки.

Перед тем как заменить переднюю стоку ее необходимо прокачать.

Неисправности подвески автомобиля Лада Приора

Немало слов было сказано о том, что нужно «перебирать» ходовую. Каждый шум или стук может вызвать беспокойство даже у опытного автолюбителя, потому что он знает, что внизу есть несколько ценных узлов и механизмов – никто не хочет, чтобы сломались именно они. Но со временем, научившись определять причины неисправности по первичным признакам «болезни», можно примерно оценить стоимость ремонта.

Шум или стук в передней подвеске Лада Приора

Больше беспокойства насчет ходовой вызывают именно посторонние звуки – как будто какая-то важная деталь «оголилась», потеряв защиту, и теперь нещадно избивается до полного износа. Есть несколько причин, из-за которых могут доноситься странные звуки с передней части:

Ходовая часть автомобиля Лада Приора

При подборе автомобиля ходовую проверяют чуть ли не с первых минут, что обусловлено сложностью ремонта каждой комплектующей. Устройство лучше знать самому, чтобы определять изношенность механизмов и узлов, понимая какие из них издают неестественный для любимой машины звук.

Наконец, такие знания спасут от того, что нечестные мастера в автосервисе посоветуют поменять лишние детали, хотя изношены они всего на половину. С передней подвеской ВАЗ-2170 нужно быть особенно аккуратным – если говорить про те узлы, которые быстро изнашиваются, ради экономии своего же времени Вы можете заменить их на аналоги.

Схема передней подвески автомобиля Приора с цифровыми обозначениями показана на рисунке.

Цифрами обозначены следующие детали:

1. кулак поворотов;
2. эксцентриковый болт;
3. стойка амортизатора;
4. рычаг;
5. стабилизатор;
6. крепление;
7. стойка;
8. поперечная перекладина;
9. шаровая опора;
10. растяжка.

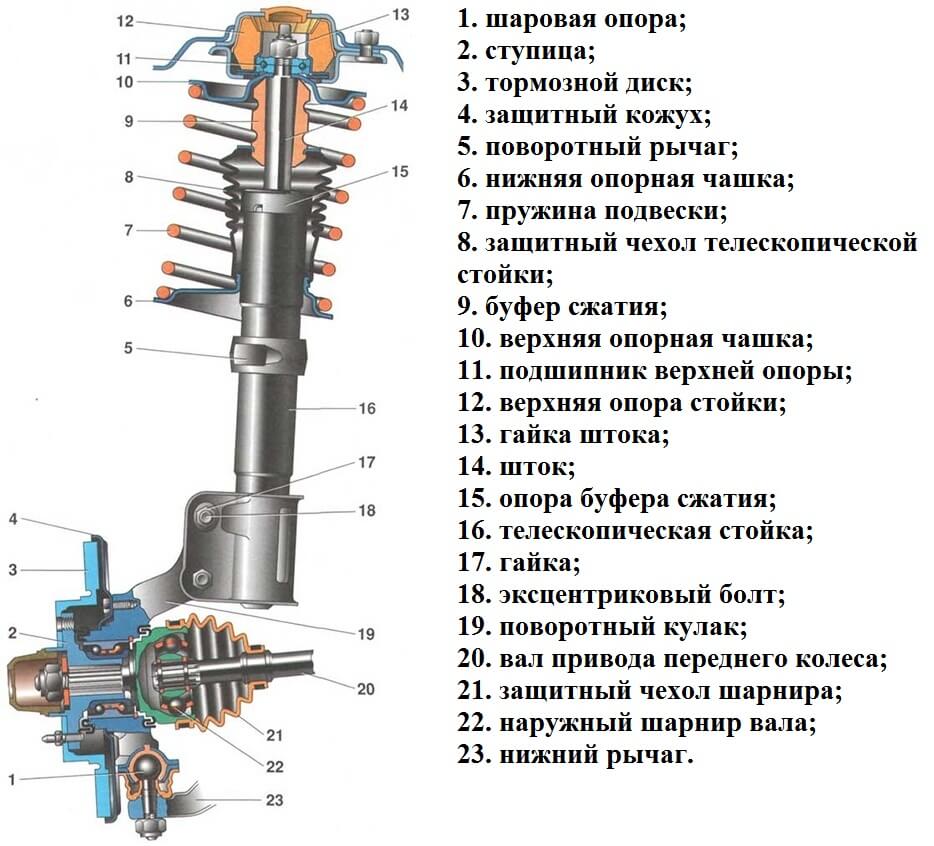

Есть еще один рисунок: подвеска автомашины Приора — схема с обозначениями

• «Группы» деталей отвечают за отдельные задачи. Стабилизатор вместе со своими стойками делает так, чтобы машина поворачивала плавно, колеса крутились синхронно, согласно тому усилию, которое водитель прилагает к повороту руля. Демпфер «гасит» удары от всех ухабов, через которые проходит машина, раскачиваясь, снижая амплитуду движения.
• Ступица – это «посадочное гнездо» для колеса машины. Вместе с суппортом она удерживает его в одной плоскости, не давая ему идти «восьмеркой». Тормозной диск плотно прилегает к этой конструкции, прижимаясь вплотную только тогда, когда водитель нажимает педаль тормоза. Поворотные комплектующие выстраивают правильный угол поворота, стабилизатор ограничивает их действие.
• Независимая система макферсон позволяет проезжать ухабы, слегка раскачиваясь – например, когда водитель проезжает правым колесом по ровной поверхности, а левое заносит на лежачего полицейского, пассажиры чувствуют наклон кузова только из-за того, что левая его часть приподнята. Подвеска как бы «сгибается», оставляя правую часть кузова практически неподвижной, а колеса – прилегающими вплотную к дороге.
• Система ходовой части спереди ВАЗ Лады получилась достаточно удачной, ее устройство изучить несложно, если отнестись к этому с должным пониманием. Когда в ней что-то стучит, разобраться в причине неисправности достаточно легко, но испачкаться в процессе диагностики все же придется.

Задняя подвеска Приоры– из чего состоит, схема

Задняя часть является полузависимой – для достаточной жесткости. Схема устройства всех ее комплектующих показана на рисунке.

Задняя ходовка на Лада Приора

Цифрами обозначены:

1 — защитный кожух;

2 — буфер хода сжатия;

3 — опорная шайба;

4 — изоляционная прокладка пружины;

5 — верхняя опорная чашка пружины;

6 — подушки крепления штока амортизатора;

7 — нижняя опорная чашка пружины;

8 — амортизатор;

9 — болт крепления амортизатора;

10 — болт крепления оси ступицы колеса;

11 — тормозной барабан;

12 — подшипник ступицы;

13 — ступица колеса;

14 — ось; 15 — гайка;

16 — стопорное кольцо;

17 — установочный штифт

Самостоятельная замена

1. Поставьте автомобиль на ровной площадке.
2. При помощи домкрата приподнимите его с нужной стороны, и демонтируйте соответствующее колесо.
3. Вытащите шплинт гайки рулевого наконечника и открутите ее (ключ на 19).
4. Если у вас есть съемник для выпрессовывания пальца наконечника, воспользуйтесь ним. Если у вас нет такого инструмента, используйте для выпрессовывания небольшую монтировку и молоток. Не повредите резьбу пальца!
5. Предварительно обработав жидкостью против ржавчины, открутите 2 гайки, фиксирующие стойку в поворотном кулаке (ключ на 19).

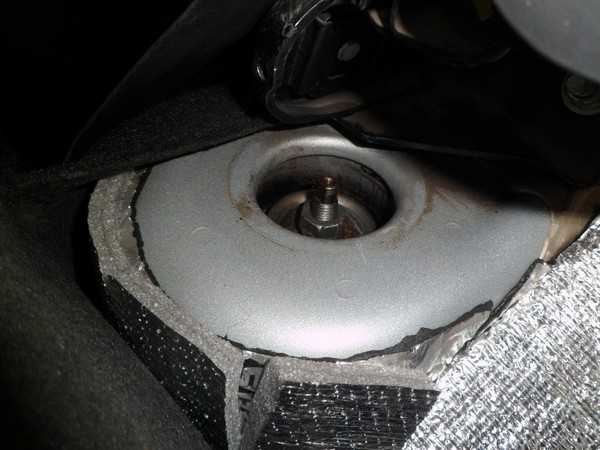

6. В моторном отсеке снимите крышку «стакана», и открутите 3 гайки, крепящие верхнюю опору к «стакану».
7. Исподнизу вытяните весь амортизатор.
8. Используя пару стяжек для пружин, сожмите пружину амортизатора, чтобы разгрузить верхнюю опору.
9. Открутите гайку крепления опоры к стойке (ключ на 22 и ключ на 9).
10. Снимите опору, разберите ее и извлеките опорный подшипник.
11. Замените старый «опорник» на новый, и закрепите опору на амортизаторе.
12. Сборочные работы произведите в обратном порядке.

Чтобы не тратить свое время, рекомендуется осуществлять замену обоих опорных подшипников, после чего в обязательном порядке отрегулировать угол установки передних колес.

Как заменить их самому

Замена передних стоек на Ладе Приора своими руками вполне возможна, если позаботиться о наличии всех инструментов и комплектующих. Также нужно учитывать рекомендуемую последовательность действий, чтобы не пришлось переплачивать, исправляя ошибки.

Для осуществления этой процедуры:

Берем домкрат и устанавливаем с того боку, где начинается монтаж.
Снимаем колесо, откручиваем тормозные соединения, вынимаем их крепления, располагающиеся на стойке.
Берем пассатижи и старательно разгибаем на пальце рулевого наконечника фиксатор, достаем, откручиваем гайку номер семнадцать.
Доходим до съемника рулевого наконечника, вытаскиваем.
Прокручиваем опору и отвинчиваем гайки-держатели рулевого кулака. Если перед этим использовался WD-40, сделать это не составит труда.
Если такой возможности не было, а открутить не выходит, можно попробовать выбивать их молотком

Только действуем максимально осторожно, чтобы не повредить резьбу.
Далее принимаемся за эксцентриковый болт, располагающийся сверху, сохраняем – он необходим для регулировки развал-схождения. Также рекомендуется запомнить его местоположение, ориентируясь на статичные элементы.
Осталось открутить гайки-держатели, прикрепляющие конструкцию, доступ к ним – под крышкой капота.
Теперь пора вынимать из колесной ниши сборную конструкцию с амортизатором.

Замена стоек осуществляется после демонтажа старых, поэтому все разбираем поэтапно.

Основные неисправности

Неисправность «опорника» может быть вызвана:

• длительным сроком эксплуатации;
• превышением допустимых динамических нагрузок;
• попаданием внутрь конструкции влаги или грязи.

Определить, что опорный подшипник пришел в негодность, можно следующим образом. Поднимите капот, снимите защитную крышку на «стакане» стойки, положите ладонь на ее опору, и расшатайте автомобиль вверх-вниз. Если подшипник неисправен, вы услышите характерный стук, сопровождающийся соответствующей вибрацией. В этом случае «опорник» необходимо заменить.

Максимальный ресурс подшипника для Приоры – 100 тыс. км, однако, учитывая наши дороги, он изнашивается гораздо быстрее. Поэтому оптимальный пробег от замены до замены – 50 тыс. км. Кроме этого, подшипник подлежит замене при выявлении любой из вышеперечисленных неисправностей.

Стоимость замены

Минимальная цена «опорника» для Приоры составляет 300 рублей. Столько стоит оригинальная запчасть производства ВАЗ (каталожный номер 2170-2902821). Но есть и усовершенствованные модели, выпускаемые другими производителями, как, например, «ТРЕК», «FENOX», «SS-20», «АСОМИ» и др. Цены на них могут достигать 800 рублей за штуку.

Если же вы хотите поменять всю верхнюю опору, будьте готовы заплатить от 1200 до 3000 рублей.

За замену одного «опорника» на станции техобслуживания с вас попросят не менее 500 рублей. Но можно и не платить за работу, осуществив замену самостоятельно.

практическое руководство

Работу удобно выполнять на смотровой канаве. Выполнение ра­боты показано на автомобиле с ку­зовом хетчбэк. На автомобиле с ку­зовом универсал работа выполняется аналогично. На автомобиле с кузовом седан доступ к верхнему креплению амортизатора через ба­гажное отделение.

Заменяйте амортизаторы и пружи­ны парами.

Для выполнения работы потре­буются:

— смотровая канава или эстакада;

— приспособление для разборки стоек подвески.

Работу выполняем с помощником.

Снятие

1. Подготавливаем автомобиль к выполнению работы и вывешиваем заднюю часть автомобиля на подставках.

При отсутствии смотровой канавы или эстакады снимаем заднее ко­лесо автомобиля со стороны заме­няемого амортизатора.

2. Снимаем полку багажного отделения.

3. Складываем заднее сиденье.

4. В багажном отделении крестовой отверткой выворачиваем четыре винта крепления обивки.

5. Поддеваем отверткой и сдвига­ем облицовку фиксатора спинки си­денья.

6. Ключом на 19 мм отворачиваем фиксатор и снимаем его.

7. Крестовой отверткой отворачи­ваем винт крепления облицовки ба­гажного отделения.

8. Отгибаем вниз обивку багажно­го отделения.

9. Крестовой отверткой отворачиваем верхний винт крепления облицовки.

10. Крестовой отверткой отворачиваем два нижних винта креплениния облицовки.

11. Отводим вниз облицовку багажного отделения.

12. Торцовым ключом на 13 мм отворачиваем две гайки крепления кронштейна фиксатора спинки сиденья.

13. Снимаем кронштейн фиксатора.

14. Поддев шлицевой отверткой, снимаем заглушку.

15. Удерживая шток амортизатора от проворачивания ключом на 6 мм, отворачиваем его гайку ключом на 17 мм.

16. Магнитом снимаем со штока амортизатора пружинную шайбу и верхнюю опорную шайбу.

17. Снимаем со штока амортиза­тора верхнюю подушку крепления штока.

18. Двумя ключами на 19 мм от­ворачиваем гайку болта крепления нижнего конца амортизатора к бал­ке заднего моста и вынимаем болт.

19. Отводим нижний конец амор­тизатора в сторону задней части ав­томобиля и снимаем амортизатор.

20. Снимаем с амортизатора пружину и ее прокладку, а также, если необходимо, снимаем со штока амортизатора нижнюю подушку и распорную втулку.

Установка

В задней подвеске автомобиля следует устанавливать пружины од­ного класса (с одинаковым цветом меток).

1. Перед установкой амортизатора закрепляем резиновую прокладку 4 на пружине 2 изоляционной лентой или скотчем.

2. Устанавливаем пружину на амортизатор и полностью вытягиваем шток. Надеваем на шток амортизатора буфер 1, защитный кожух 3 с крышкой, распорную втулку 5 и нижнюю подушку 6 (если их нет на штоке).

При установке амортизатор необходимо сориентировать таким образом, чтобы торец нижнего витка пружины был обращен в сторону колеса.

3. Вводим шток амортизатора в отверстие чашки кузова, одновременно помощник надевает на шток верхнюю подушку, опорную шайбу и наживляет на несколько оборотов гайку штока.

4. Приподнимаем рычаг до совмещения отверстий в амортизаторе и кронштейне балки. Устанавливаем болт нижнего крепления амортизатора и заворачиваем его гайку (не затягивая).

При отсутствии помощника можно сначала закрепить амортизатор на балке задней подвески. Затем, подставив под задний рычаг упор, плавно на домкрате опустить авто­мобиль, контролируя при этом, чтобы шток амортизатора вошел в отверстие кузова, и уже после это­го надеть верхнюю подушку с опорной шайбой и наживить гайку.

5. Устанавливаем снятое колесо (если работа выполнялась без смотровой канавы) и опускаем автомобиль на колеса. Несколько раз нажимаем на заднюю часть автомобиля для самоустановки элементов подвески.

6. Затягиваем гайку крепления штока амортизатора моментом 50-61,7 Нм (5,1-6,3 кгсм).

7. Затягиваем гайку болта нижнего крепления амортизатора моментом 66,6—82,3 Нм (6,8—8,4 кгсм).

Замена стоек лада приора, амортизаторы передней и задней подвески, шаровые и пружины.

1.Замена подвески лада приора – передние стойки, задние стойки, шаровые опоры

2.Меняем задние амортизаторы на лада приора.

3. Как прокачать амортизаторы Приора

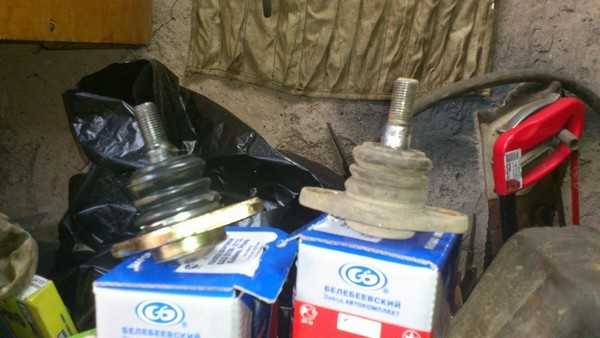

Замена подвески лада приора – передние стойки, задние стойки, шаровые опоры

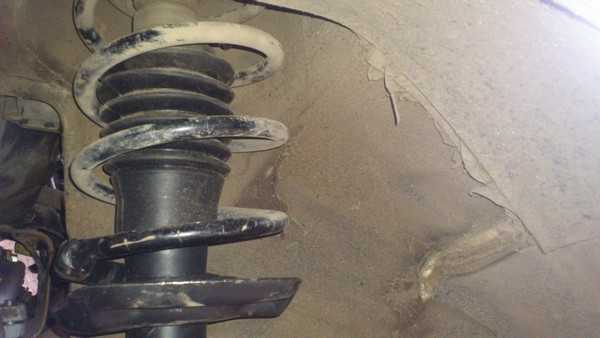

А причиной замены подвески лада приора стали задние стойки, одна мокрая, а вторая только потеть начинала

Хотя в процессе разборки выяснилось что они еще рабочие. Ну да ладно все равно руки чесались заменить стойки. Было купленно: Стойки задние лада приора KYB (газомасляные)- 3360р Вкладыши передних стоек лада приора KYB(газ-мяс) — 3280р

Стаканы передние — 1300р Опорники Асоми про комфорт — 2850р Гайки на стаканы(так как те которые из комплекта сделанны из фольги) — 150р Развальные и подразвальные болты — 200р Шумоизоляторы задние SS-20 — 200р Шумоизоляторы передние Сэви Экстрим( под бочковые пружины и стойки) — 270р Шаровые усиленные Белебеевские — 600р Пыльники перед зад — 730р Ключ для сборки стаканов — около 200 р.



Приступаем к установке передних стоек лада приора. Для начала очищаем стаканы передних стоек от мусора

. Вставляем вкладыш амортизатора приоры и заливаем любое масло( в для предотвращения посторонних звуков и коррозии).

В итоге получаем такую картинку

Наживляем сверху гайку и хорошо протягиваем. Для сравнения родная и новая стойка

Потом снимаем с родной стойки убогий пластиковый как бы пыльник

и ставим нормальный резиновый + отбойник амортизатора лада приора

Далее на пружину натягиваем шумоизолятор

и собираем все вместе. На здние стойки так же натягиваем шумоизолятор и собираем все вместе

Так же заменил и шаровые лады приоры , там хитростей никаких нет, кроме хитрых болтиков под торкс Е13 .

Для сравнения простой и усиленный(проверим насколько)

Уже стоит на месте.

Передние стойки лады приоры на своем законном месте

Ну и задние амортизаторы там же

Меняем задние амортизаторы на лада приора.

Это займет от 2 до 5 часов работы. Понадобятся рожковые ключи на 6, 17 и 19 и накидной на 17-19. Расписывать подробности не стану в руководстве все подробно описано, единственное рекомендую купить гайки на нижний болт крепления амортизатора из за того что старый может проржаветь и с него можно сорвать грани. А целесообразность остальных дополнительных закупок необходимо будет определять на месте демонтажа амортизаторов

ВАЖНО! — Необходимо запастись так называемой ВДшкой очень пригодится тем более если очень давно не меняли амортизаторы. Рекомендую за день до работ обработать ей болтовые соединения и потом непосредственно перед демонтажем

У меня лично не получилось открутить нижний болт без съема колеса… может быть у кого по другому … уж очень сильно прикипели болты.

.

.

.

.

.

КАК ПРОКАЧАТЬ АМОРТИЗАТОРЫ ПРИОРА

Для того, чтобы привести передние стойки в рабочее состояние их необходимо прокачать. Делать это необходимо следующим образом:

1. Установите переднюю стойку вертикально.
2. Плавно вытяните шток в верхнюю точку.
3. После этого плавно вдавите его обратно.

Сделайте 3-4 таких повторения, при этом никаких провалов и падений вовремя перемещении штока быть не должно. После того как прокачали стойки, постарайтесь держать их в вертикальном положении.

следующая статья:

Отрицательный развал задних колёс Лады Приора

2. Отрицательный развал задних колёс Лады Приора Куплены пластины отрицательного развала -1 градус. Рекомендовано

Замена передних стоек Лада Приора своими руками

1. Установите домкрат под ту сторону с какой будете производить ремонт, в моем случае — правую.

3. Отключите тормозные шланги и выньте их из кронштейна-держателя на стойке.

4. Используя плоскогубцы, аккуратно разогните на пальце рулевого наконечника контрящий шплинт, затем извлеките его и открутите гайку ключом на 17.

5. Возьмите съемник рулевого наконечника и впрессуйте его из посадочного места.

6. Далее, поверните опору и приступайте к откручиванию гаек крепления к рулевому кулаку, благо обработанные накануне болты и гайки жидкостью WD40 сделают эту процедуру легкой и приятной.

7. Если есть такая необходимость, можете воспользоваться молотком для того, чтобы выбить болты, только будьте внимательны, чтобы не повредить резьбу.

8. Эксцентриковый верхний болт нужен для регулировки развала, поэтому не потеряйте с него шайбу, она часто приклеивается к стойке. Этот болт потом необходимо поставить на свое место, так что не перепутайте. Развал-схождение придется делать в любом случае, так, что запоминать поворот эксцентрика вдоль оси — бессмысленно.

10. Теперь достаньте из ниши колеса переднюю стойку в сборе.
