7.2. Ford Focus II. Замена амортизатора и пружины подвески

ЗАМЕНА АМОРТИЗАТОРА

Заменяем амортизатор при потере им рабочих свойств, разрушении или сильном износе сайлент-блока нижнего крепления, буфера хода сжатия амортизатора. Чтобы рабочие характеристики левого и правого амортизаторов не различались, заменять следует оба амортизатора.
Операцию удобнее выполнять, установив автомобиль на смотровую канаву или эстакаду. При необходимости работу можно выполнить на ровной площадке.
Снимаем заднее колесо.
Подставляем под нижний задний рычаг регулируемый упор или гидравлический домкрат и поджимаем пружину так, чтобы подвеска находилась в положении «автомобиль на колесах».

Головкой «на 15» отворачиваем болт крепления амортизатора к продольному рычагу…

…и вынимаем болт.
Приспускаем регулируемый упор.

Головкой «на 10» отворачиваем два болта крепления верхней опоры амортизатора в арке заднего колеса.

…и снимаем амортизатор.

Удерживая разводным ключом верхний конец штока амортизатора, z-образным ключом «на 13» отворачиваем гайку крепления верхней опоры к штоку амортизатора…

…и снимаем верхнюю опору вместе с буфером и кожухом штока.

Снимаем верхнюю опору амортизатора и буфер сжатия.Если резиновая часть верхней опоры разрушилась или разрушился буфер хода сжатия, то эти детали необходимо заменить.
При установке амортизатора затягиваем болты крепления его верхней опоры и крепим нижний конец амортизатора к продольному рычагу.
Болт нижнего крепления амортизатора окончательно затягиваем предписанным моментом (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений») в положении «автомобиль на колесах».

ЗАМЕНА ПРУЖИНЫ ПОДВЕСКИ

Пружины снимаем при их замене или замене их резиновых прокладок.
Работу проводим на смотровой канаве или эстакаде.

Пружины необходимо менять только парой.
Замену пружины можно проводить двумя способами: с применением специальных стяжек, или без них.
При первом способе, выполняем следующие операции.
Снимаем заднее колесо со стороны заменяемой пружины.
Устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поджимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

Специальными стяжками сжимаем пружину до тех пор, пока она не перестанет поджимать опорные чашки.Во избежание травм убедитесь, что стяжки надежно держатся на пружине.
Соблюдая осторожность, снимаем пружину.
Постепенно отворачивая винты стяжек, до тех пор, пока пружина перестанет их поджимать. Снимаем стяжки со старой пружины. Снимаем верхнюю прокладку (она обычно прилипает к опорной чашке балки)

Снимаем верхнюю прокладку (она обычно прилипает к опорной чашке балки).

Снимаем нижнюю прокладку.
Деформированные или потерявшие упругость прокладки заменяем.

Прокладки пружины: а — верхняя; б — нижняя
Сжимаем стяжками новую пружину.

Устанавливаем на верхний конец пружины прокладку, так чтобы конец последнего витка разместился в выемке прокладки.

Закрепляем прокладку на пружине шнуром или изоляционной лентой.
Устанавливаем прокладку в нижнюю опорную чашку.
Устанавливаем пружину на место, так чтобы ее нижний конец разместился в выемке нижней прокладки. Снимаем стяжки и устанавливаем колесо на место.

При втором способе (без применения стяжек), выполняем следующие операции.
Снимаем заднее колесо со стороны заменяемой пружины.
Устанавливаем регулируемый упор под наружный конец нижнего заднего поперечного рычага и поджимаем рычаг так, чтобы рычаги находились в положении «автомобиль на колесах».
Отворачиваем гайку болта крепления нижнего заднего рычага к продольному рычагу и вынимаем болт (см. «7.3. Ford Focus II. Замена верхнего, нижнего переднего, нижнего заднего и продольного рычагов задней подвески»).

Осторожно опускаем наружный конец рычага на регулируемом упоре

После того, как пружина окажется в свободном состоянии, снимаем ее.
Остальные операции по снятию деталей см. выше.
Устанавливаем прокладки и пружину в обратной последовательности.
Окончательно затягиваем гайку болта крепления нижнего заднего рычага к продольному рычагу предписанным моментом (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений») в положении «автомобиль на колесах».

→

→

→

→

→

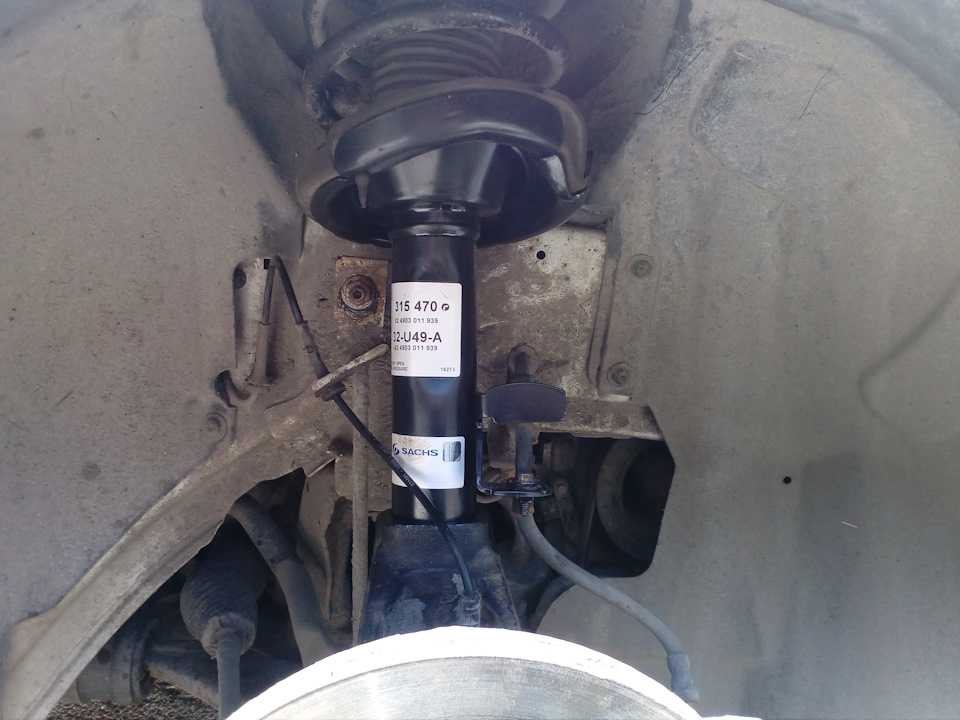

Замена стоек

Предварительно необходимо поставить Форд Фокус 2 на ручник, а передок – на устойчивые опоры. Рекомендуется соединения болтов предварительно обработать жидкостью WD-40, снять колеса и решетку воздуховода, разъединив 6 клипс.

Снятие стойки

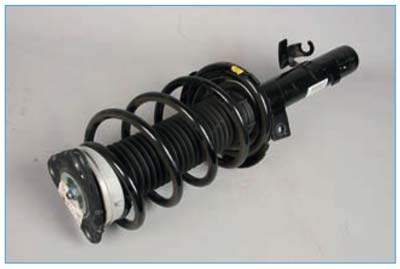

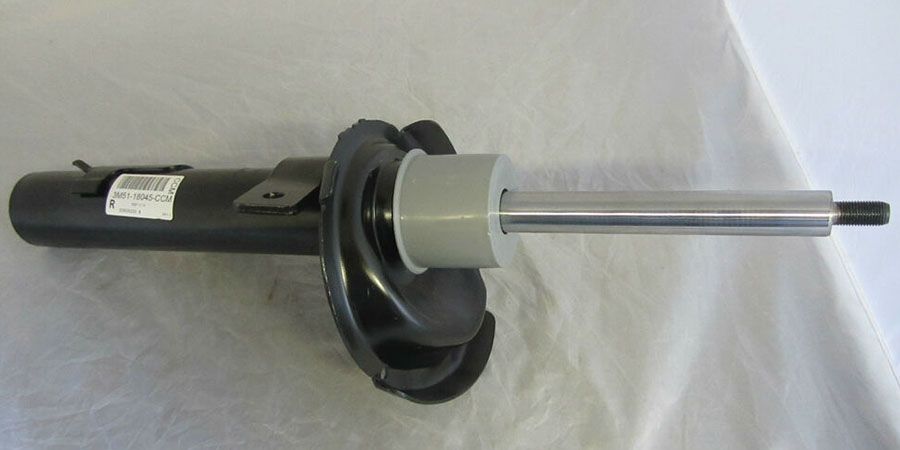

Стойка Форд Фокус 2

Потом требуется выполнить следующую последовательность действий:

• Ослабить гайки, закрепляющие опорный подшипник, окончательно открутить нужно будет после снятия стойки;
• Отсоединить стойку стабилизатора (открутить верхний наконечник);
• Отключить проводку ABS, чтобы избежать случайного повреждения при ремонте;
• Достать из хомута тормозной шланг;
• Чтобы удобно было работать, крепежную гайку с хомутом крепления лучше одеть на палец, затем отвести в сторону;
• Полностью выкрутить и отложить отдельно болт крепления стойки с кулаком колеса;
• Открутить болт, закрепляющий привод;

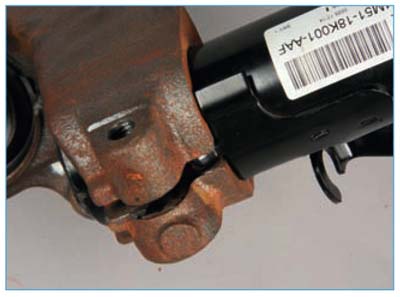

• Надо расклинить кулак, чтобы извлечь стойку, снизу автомобиля разжать зажим стойки (потребуется помощь ассистента);
• Открутить болты, скрепляющие стойку со стаканом (два хорошо видны, а один скрыт пластиковым козырьком), стойку нужно поддерживать, чтобы не упала.

Она должна выйти со своего гнезда, чтобы над стойкой можно было проводить дальнейшие действия. Непосредственно процесс замены опорного подшипниканачинается после снятия стойки.

Разборка стойки

Особенно осторожно надо сжимать пружину, используя специальные стяжки для пружин. Пружины-захваты при сжатии равномерно располагаются по окружности, необходимо приложить усилие к захватам

А когда пружина зажата, требуется открутить гайку штока

с крепкими захватами сжимается пружина, сводится до того, пока ее верхний виток не отсоединится от подшипника, и стягивается. Гайка штока стойки углублена в стакане, и вместе с ней вращается шток. Надо использовать шестигранник с разводным ключом, и через головку удерживать шток стойки

А когда пружина зажата, требуется открутить гайку штока. с крепкими захватами сжимается пружина, сводится до того, пока ее верхний виток не отсоединится от подшипника, и стягивается. Гайка штока стойки углублена в стакане, и вместе с ней вращается шток. Надо использовать шестигранник с разводным ключом, и через головку удерживать шток стойки.

Опорный подшипник

Деталь последовательно разбирается:

• Стойка с приспособлением зажимается в тиски;
• Используя инструмент, в стойке сжимается пружина;
• Выкручивается гайка со штока поршня, удерживая его от проворота шестигранным торцевым ключем;
• Снять амортизатор из устройства с пружиной; Снять защищающий чехол с ограничителем;
• При необходимости разгрузить захват, чтобы заменить пружину.

Разобранную стойку обязательно требуется отмыть. Снять прокладку с опорным подшипником, поддев его по краям отверткой. Надо взять новый амортизатор, прокачать его и установить вовнутрь пружины. Если старый опорный подшипник в порядке, то его нужно установить на место. Рекомендуется его тоже заменить, а затем закрутить гайку крепления штока. Иными словами стойка собирается в обратной последовательности.

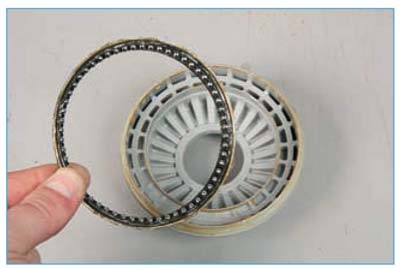

Замена опорного подшипника

Новый опорный подшипник устанавливается на свое место

Обязательно необходимо обратить внимание, как он повернут. Фиксированная верхняя обойма имеет выступ

Когда она одевается на площадку, то выступ надо повернуть в сторону скошенной части площадки

Шпиндель подшипника Форд Фокус 2 необходимо утопить в отверстии

Когда она одевается на площадку, то выступ надо повернуть в сторону скошенной части площадки. Шпиндель подшипника Форд Фокус 2 необходимо утопить в отверстии.

Так завершается Форд Фокус 2. Остается выполнить поэтапную сборку в обратной последовательности, а также осуществить развал/схождение.

Ремонт задней подвески Форд Фокус 2

Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Это выражается стуками задней подвески и неустойчивым поведением автомобиля в поворотах на большой скорости. Достигается такой эффект, когда задняя часть автомобиля «обгоняет» переднюю. Рычаг полностью можно не менять, обойтись перепрессовкой сайлент-блоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.

Поэтому целесообразно при ремонте продольных рычагов, произвести замену остальных рычагов, развальных болтов, стоек стабилизатора и болтов крепления на новые:

Болты крепления рычагов нуждаются в замене, потому что они закисают в сайлент-блоках рычагов и их невозможно открутить, соответственно, использовать повторно. Такие болты меняют на новые, а старые срезают с помощью болгарки. После такой замены задней подвески (рычагами) она не будет вас беспокоить 6-7 лет.

Возможен еще один вариант ремонта задней подвески: сайлент-блоками. То есть рычаги остаются старые и на них производится перепрессовка новых сайлент-блоков. Это удешевляет ремонт, но серьезно проигрывает в надежности и сроках эксплуатации задней подвески автомобиля до следующего ремонта. Как пример, возможность, «выскакивания» сайлент-блока из посадочного места рычага.

После замена сайлент-блоков и рычагов требуется проверка и регулировка углов установки колес.

Замена амортизатора задней подвески на автомобиле Форд Фокус 2

Особенности конструкции задней подвески
Задняя подвеска автомобилей Форд Фокус 2 с кузовами седан и хэтчбек (рис. 7.2) независимая, многорычажно-пружинная (по три поперечных и одному продольному с каждой стороны), с телескопическими амортизаторами и стабилизатором поперечной устойчивости.
Задняя подвеска автомобилей с кузовом универсал аналогична по конструкции подвеске автомобилей с кузовами седан и хэтчбек и отличается лишь креплением амортизатора (рис. 7.3).
Угол развала задних колес задан конструктивно и в эксплуатации не регулируется. По углу развала можно лишь контролировать состояние задней подвески (см. разд. 4 «Проверка и регулировка углов установки колес»). Схождение задних колес регулируют болтами крепления заднего нижнего рычага, выполненными за одно целое с эксцентриками.

Замена амортизатора задней подвески

ПРИМЕЧАНИЕКонструкция задней подвески автомобилей с кузовом универсал несколько иная. Замена амортизатора на автомобилях с кузовом универсал описана ниже, в конце этого подраздела.

Вам потребуются: торцовые головки «на 10», «на 15», накидной ключ «на 13», сварочный зажим.

ПРЕДУПРЕЖДЕНИЯПеред тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса. Приподняв заднюю часть, установите надежные опоры рядом с домкратом.
Амортизаторы (левый и правый) заменяйте парами.

1. Снимите колесо.

2. Выверните болт крепления.
3. . и отведите амортизатор от продольно го рычага подвески.

4. Выверните два болта крепления кронштейна амортизатора к кузову.
5. . и снимите амортизатор в сборе с кронштейном крепления.

6. Отверните гайку крепления кронштейна к амортизатору, удерживая шток от проворачивания.
7. . и снимите кронштейн в сборе с буфером сжатия и защитным кожухом.

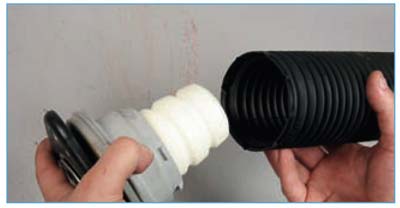

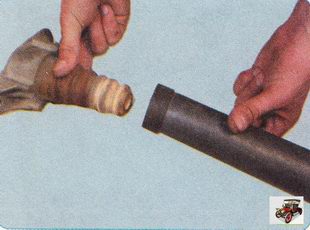

8. Разъедините защитный кожух и буфер сжатия.

9. Осмотрите защитный кожух. Поврежденный кожух замените.

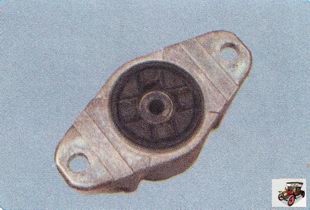

10. Разъедините буфер сжатия и кронштейн крепления амортизатора.

11. Осмотрите буфер сжатия. Затвердевший, потрескавшийся или деформированный буфер замените новым.

12. Проверьте состояние резиновой втулки кронштейна. Если втулка повреждена или сильно изношена, замените кронштейн новым.
13. Установите амортизатор в порядке, обратном снятию.
14. Аналогично замените второй амортизатор. На автомобилях с кузовом универсал амортизаторы заменяйте в следующем порядке.

ПРЕДУПРЕЖДЕНИЯПеред тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса. Приподняв заднюю часть, установите надежные опоры рядом с домкратом.
Амортизаторы (левый и правый) заменяйте парами.

1. Снимите колесо.
2. Выверните болты (см. рис. 7.3) нижнего 5 и верхнего 1 креплений амортизатора 2 и снимите амортизатор.
3. Установите амортизатор в порядке, обратном снятию.
4. Аналогично замените второй амортизатор.

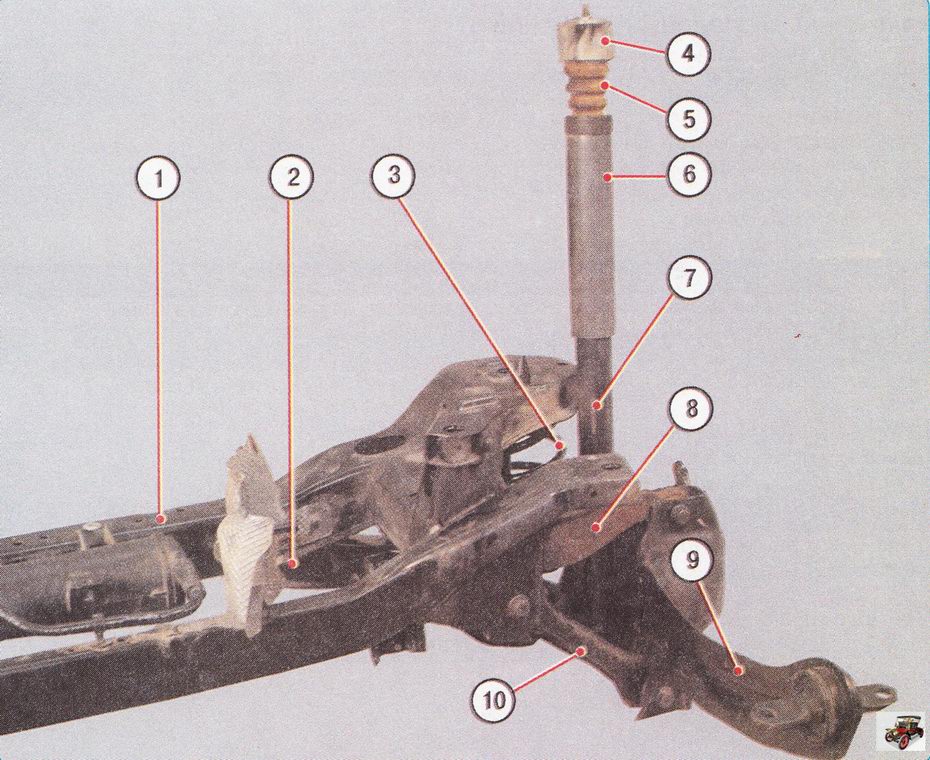

Рис. 7.2. Задняя подвеска автомобилей Форд Фокус 2 с кузовами седан и хэтчбек:
1 — поперечина задней подвески; 2 — задний нижний рычаг задней подвески; 3 — пружина задней подвески; 4 — кронштейн крепления амортизатора задней подвески; 5 — буфер сжатия; 6 — защитный кожух амортизатора задней подвески; 7 — амортизатор задней подвески; 8 — верхний рычаг задней подвески; 9 — продольный рычаг задней подвески; 10 — передний нижний рычаг задней подвески

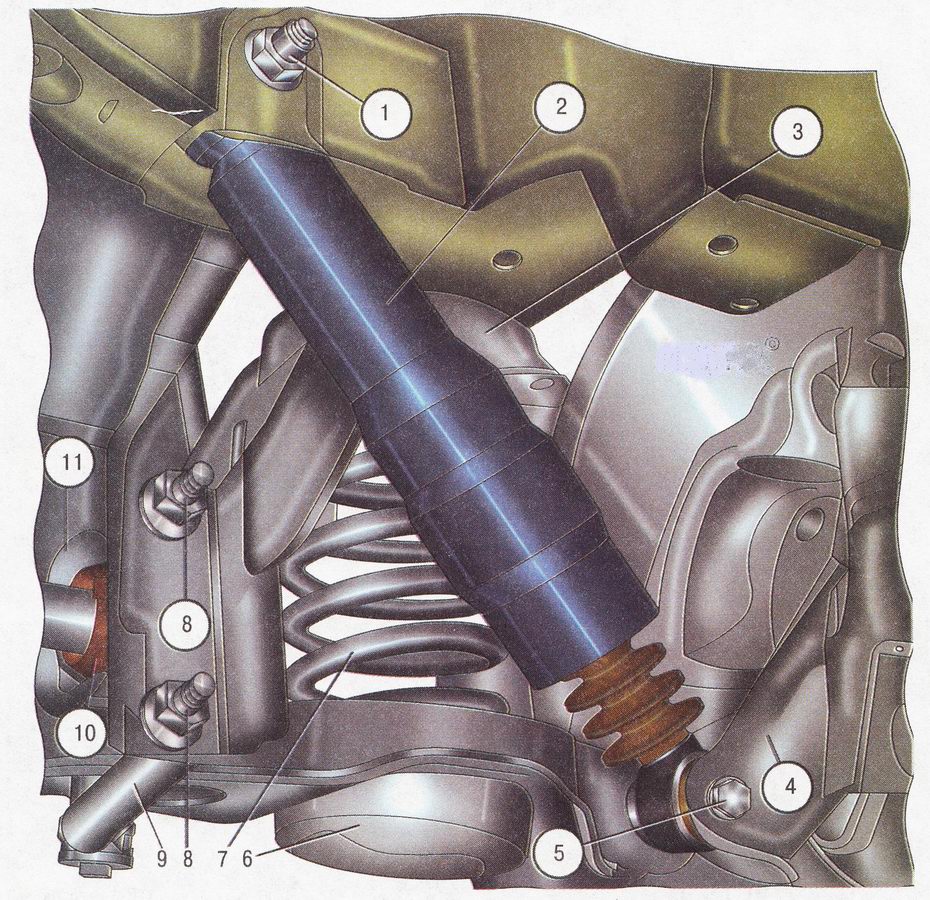

Рис. 7.3. Задняя подвеска автомобилей Форд Фокус 2 с кузовом универсал:
1 — болт верхнего крепления амортизатора; 2 — амортизатор; 3 — поперечина задней подвески; 4 — продольный рычаг задней подвески; 5 — болт нижнего крепления амортизатора; б — задний нижний рычаг задней подвески; 7 — пружина; 8 — гайки болтов крепления скобы стабилизатора поперечной устойчивости; 9 — штанга стабилизатора поперечной устойчивости; 10 — подушка штанги стабилизатора поперечной устойчивости; 11 — скоба стабилизатора поперечной устойчивости

Аналоги амортизаторов Фокус 2

На Форд Фокус 2 ставят аналоговые амортизаторы. Мы говорим о популярной марке Каяба (KYB). Задние стойки амортизаторов Фокус 2 жёсткие с улучшенной управляемостью.

Идеальным вариантом считается установка бюджетной продукции белорусских производителей Фенокс (Fenox). У них, при относительно низкой стоимости, весьма приличные характеристики. Тем, кто предпочитает комфортную езду, советуют ставить задние амортизаторы на Форд Сакс (SACHS). Берите передние амортизаторы на Фокус, 2 в комплекте. Стоимость в районе 7 тыс. руб. Их артикул 1919323.

Достойной альтернативой оригинальной продукции считаются немецкие детали подвески Bilstein. Можно смело ставить комплекты Monroe и Koni.

Заменители задних стоек амортизирующих устройств для второго Фокуса.

Замена стоек проводится  после пробега авто 90-100 тыс. км. При этом учитываются рекомендации производителя.

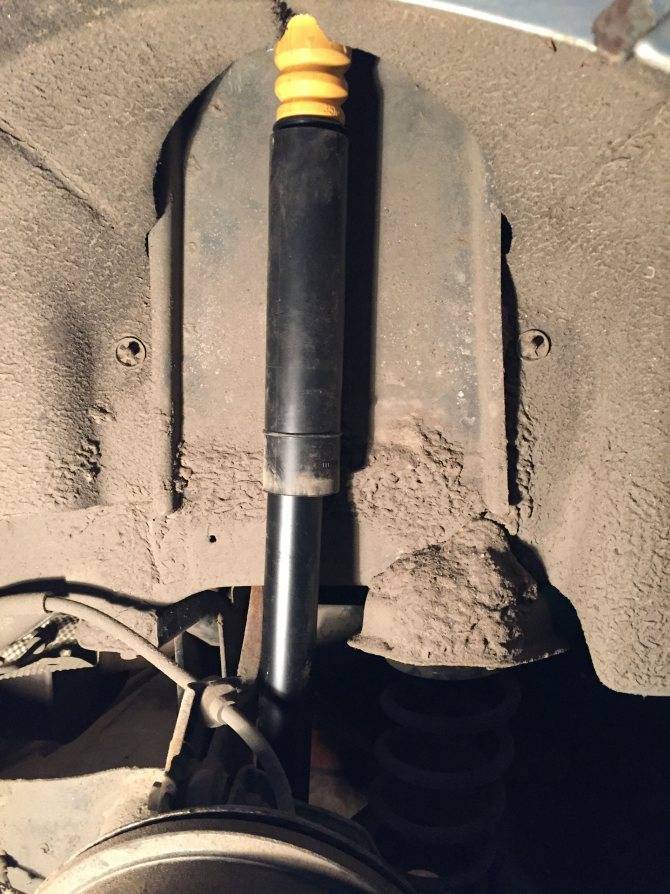

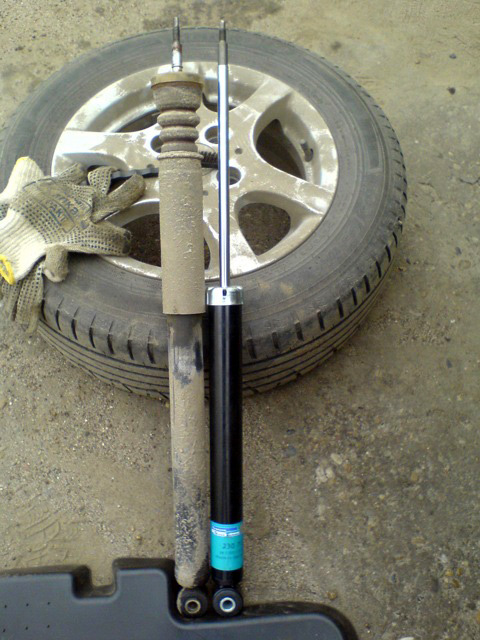

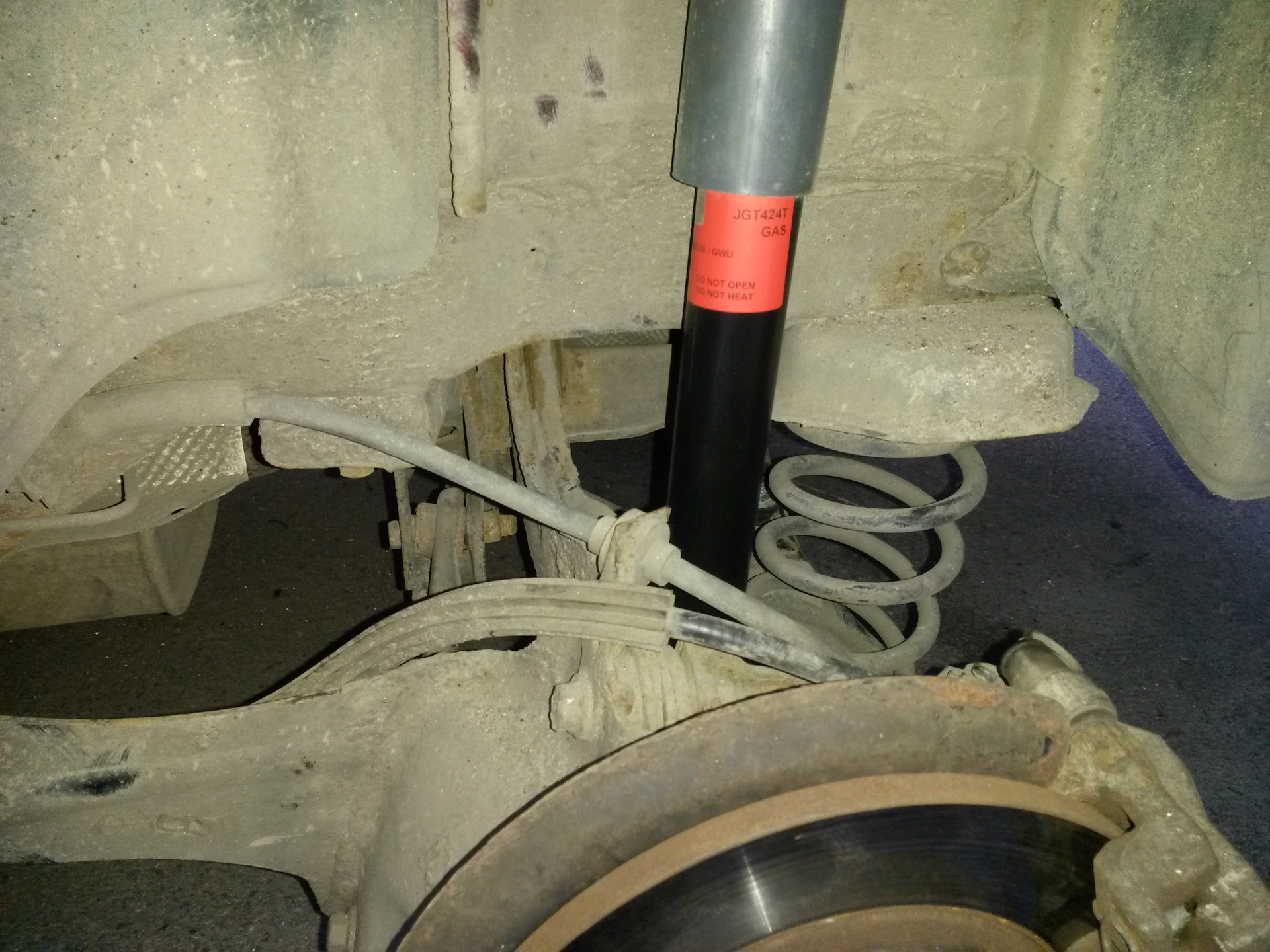

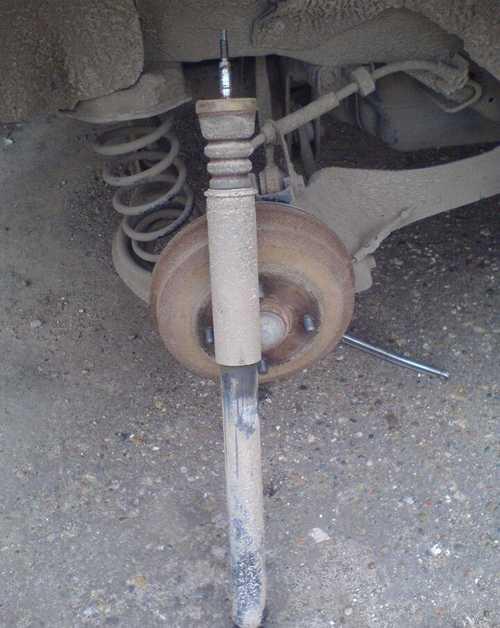

Замена задних амортизаторов Форд Фокус

Заменили передние амортизаторы на Форд Фокус пора взяться и за задние. Еще смотрите по теме статьи по замене передних амортизаторов и задних амортизаторов на ВАЗ 2107, а тат же как менять амортизаторы на Ладе Приоре.

Неисправные задние амортизаторы Форд Фокус – это не только дискомфорт пассажиров, но и безопасность движения. Сниженная жесткость пружин, неэффективная работа амортизатора приводят к срыву задней оси в занос при прохождении поворотов на относительно небольших скоростях. Увеличение длины тормозного пути, неизбежное при дефектах подвески, тоже может послужить причиной возникновения аварийной ситуации.

Достоверная диагностика задних амортизаторов Форд Фокус осуществляется лишь на СТО. Однако опытному водителю не составит труда определить неисправность по изменению поведения Ford Focus на дороге. Масляная пленка вокруг амортизатора – верный признак утечки гидравлической жидкости.

Кроме того, следует помнить о ресурсной норме амортизаторов. При средней интенсивности эксплуатации машины задние амортизаторы Ford Focus служат примерно 90-100 тыс. километров. Экстремальные условия, перегрузка, агрессивный стиль вождения влекут к снижению срока службы амортизаторов.

Авиационный принцип упреждающей замены деталей, теоретический ресурс которых близок к пределу, поможет вам ездить на всегда исправных амортизаторах.

. новых амортизаторов решается просто. Ознакомьтесь с материалом на странице http://www.autodela.ru/main/top/test/amort_3, загляните в собственный кошелек, и покупайте! Повышенная стоимость газовых амортизаторов оправдывается комфортностью движения и высокой надежностью устройства.

Выполняя замену задних амортизаторов Форд Фокус своими руками, не забудьте поменять на новые все резиновые втулки, вкладыши и прокладки, входящие в амортизаторный комплект!

Для проведения замены задних стоек Форд Фокус требуются:

— подъемные и страхующие устройства (домкрат, колодки и т.п.);

— рожковые, накидные и торцовые ключи;

— разводной ключ либо клещи;

1. В багажном отсеке Форд Фокус отогнуть и зафиксировать боковину обивки для обеспечения доступа к верхнему креплению заднего амортизатора.

2. Используя накидной ключ на 13 мм и пассатижи (зажимные клещи, разводной ключ), свинтить гайку с амортизаторного штока. Снять со штока опорную шайбу вместе с резиновой подкладкой (верхней подушкой).

У моделей второго и третьего поколения Ford Focus верхняя часть заднего амортизатора соединена с кузовом посредством литой опоры. Для демонтажа верхней опоры понадобится ключ на 14 мм.

3. Автомобиль поднять на домкрат, подстраховать колодками и подставками, снять колесо. Используя накидной ключ или торцевую головку на 15 мм, вывинтить болт, крепящий нижнюю часть амортизатора к рычагу задней подвески Форд Фокус. Этот узел стоит заранее обработать WD-40.

4. Вынуть заднюю стойку амортизатора Форд Фокус из кузовного проема. При необходимости извлечения РТИ (втулок, резинок, прокладок) – разобрать устройство.

При сборке задние стойки Форд Фокус следует комплектовать новыми резино-техническими изделиями! Установка бывших в употреблении втулок, подушек, прокладок, буферов допускается только при их незначительном износе.

Монтаж заднего амортизатора Форд Фокус:

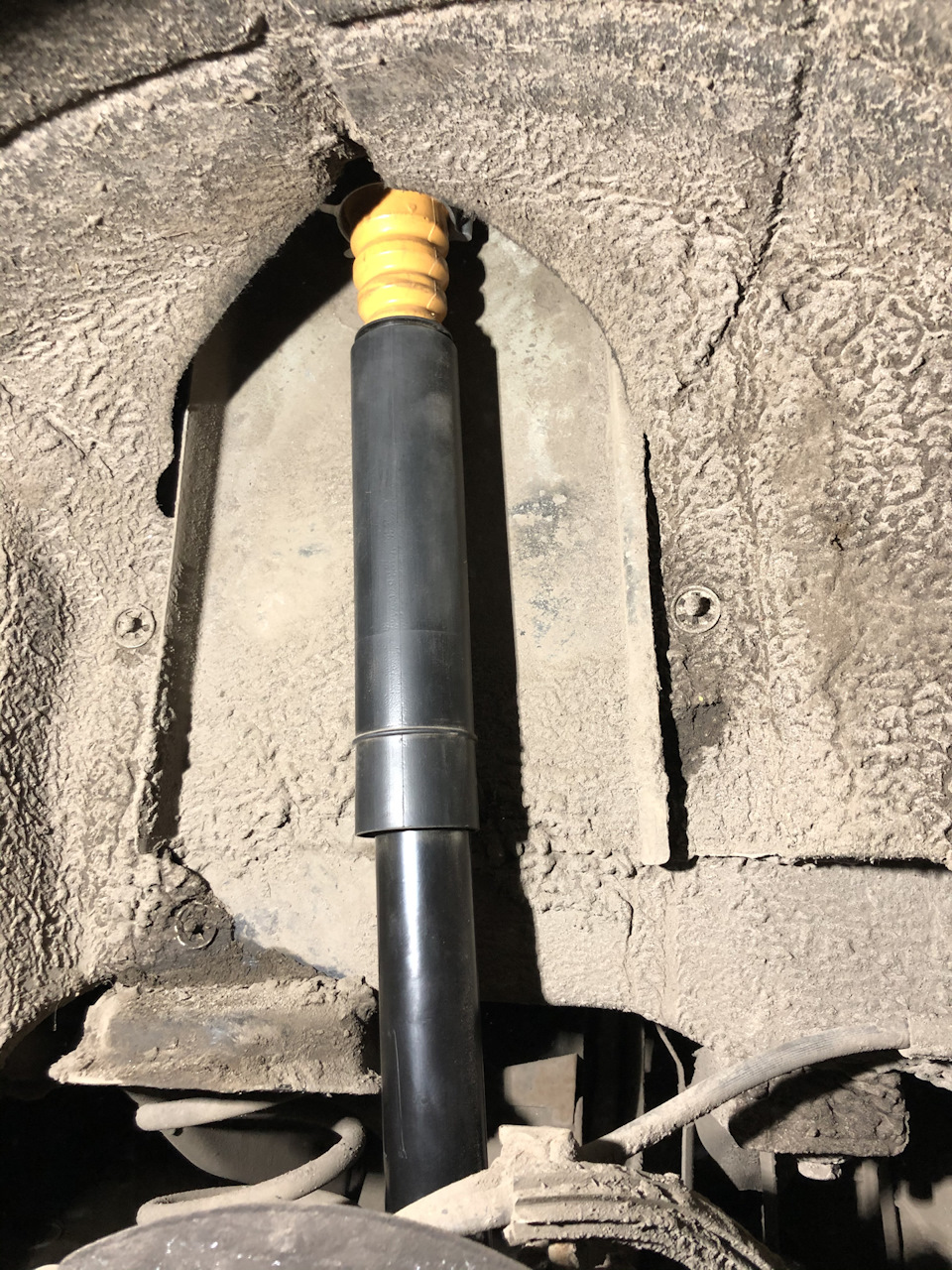

1. Собранный амортизатор ввести в кузовной проем, прикрепить нижней частью к рычагу задней подвески, однако болт крепления амортизатора не затягивать. При этом выдвинутый шток амортизатора первой модели Форд Фокус следует просунуть в отверстие, для него предназначенное.

2. В автомобилях Ford Focus второй и третьей модификации прикрутить верхнюю опору амортизатора к кузову при помощи двух болтов с размером головки 14 мм.

В первой модели Форд Фокус – смонтировать на штоке, выступающем в багажный отсек, опорную шайбу с подушкой, навинтить гайку. Момент затяжки гайки амортизаторного штока не должен превышать 18 ньютон-метров. Шток следует удерживать от проворачивания!

3. Затянуть нижний болт крепления амортизатора. Окончательная затяжка болта производится после монтажа колеса и удаления подъемных устройств.

Замена левого и правого задних амортизаторов на автомобиле осуществляется одновременно.

Замена сайлентблоков

Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.

Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.

Все пространство внутри внешнего корпуса заполнено резиной.

Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.

Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.

При сильном износе резина внутри уже расслоена и корпус должен сняться.

После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.

Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».

Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.

Их можно также и разрезать болгаркой.

После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.

Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.

На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.

Запрессовка.

Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.

Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.

Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».

Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.

Насаживают новый элемент при помощи молотка и проставки из металлической трубки.

Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.

Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.

Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.

После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.

Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.

Надеемся, что мы вам помогли. Удачи.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

6.4. Ford Focus II. Снятие амортизаторной стойки и её разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Амортизаторная стойкаЕсли неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.
Для снятия амортизационных стоек снимаем поводки стеклоочистителя вместе со щетками и накладку ветрового стекла (см. «10.13. Ford Focus II. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол»).
Вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления.
Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. «6.1. Ford Focus II. Снятие стойки стабилизатора поперечной устойчивости»).

Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки.

Головкой «на 15» отворачиваем болт крепления корпуса стойки к поворотному кулаку.

Вынимаем болт.

Подходящим инструментом, например монтажной лопаткой или зубилом, разжимаем проушины поворотного кулака.

Разъединяем поворотный кулак и стойку.

Верхнее крепление левой стойки к кузову совмещено с креплением поперечного усилителя.

Верхнее крепления правой стойки
При снятии левой стойки…

…отсоединяем крепление трубки вакуумного усилителя тормозов.

Головкой «на 10» отворачиваем две гайки центрального крепления поперечного усилителя.

Придерживая стойку снизу, головкой «на 13» отворачиваем три болта крепления поперечного усилителя и верхнего крепления стойки к кузову…

…и снимаем стойку.

Для разборки стойки, устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее трех витков пружины. Равномерно сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.При сжатии пружины необходимо контролировать надежность захвата стяжками витков пружины и равномерность стягивания, т. к. при срыве стяжки пружина резко освободится, что может привести к травме.

Удерживая шток шестигранником «на 6» отворачиваем гайку крепления верхней опоры стойки ключом «на 18».

Снимаем верхнюю опору стойки в сборе с упорным подшипником и грязезащитным чехлом.

Снимаем пружину со стяжками…

…и нижнюю переходную втулку чехла.

Снимаем защитный чехол с буртика верхней опорной чашки пружины.

Потянув, снимаем буфер хода сжатия.

Для проверки состояния подшипника разъединяем верхнюю опору и чашку пружины…

…и вынимаем сепаратор.
Проверяем его на наличие достаточного количества смазки и механические повреждения.

Вынимаем верхнее кольцо подшипника.
Осматриваем его на наличие механических повреждений и износа.

Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток.
Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить. Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока.
Заменяем поврежденные и изношенные детали новыми, собираем и устанавливаем амортизаторную стойку в обратной последовательности.

При установке пружины на стойку ориетируем опорную чашку и верхний виток пружины, как показано на фото.

Установка стойки в поворотный кулак производится по направляющей (для наглядности показано на снятых с автомобиля деталях).

Вид правильно установленной стойки в поворотном кулаке.
Болты крепления верхней опоры к кузову, а также болт крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений»).

→

→

→

→

→

Какие амортизаторы лучше выбрать для покупки?

Как видно из таблицы, задние амортизаторы на Фокус 2 делают множество производителей. При расмотрении вариантов для седана или хэтчбека все известные бренды: Kayaba, Sachs, Monroe предалагают свои изделия примерно по одной цене и выбирать можно любой из них, на свой вкус

При выборе более бюджетных вариантов, обратите внимание на Fenox и Torr. При выборе амортизаторов для универсала, стоит присмотреться к продукции фирмы Monroe, как самым доступной из премиум сегмента, и к продукции Fenox, при желании съэкономить

Часто при ремонте задних пружин возникает такая ситуация, что кроме амортизаторов может потребоваться замена других деталей.

• задние пружины
• задние опоры
• отбойники и пыльники задних амортизаторов

Как быть в этом случае? Самый удобный вариант — все детали которые могут потребоваться, можно приобрести в нашем магазине. В дальнейшем запчасти которые не понадобились, вы можете сдать обратно в магазин и вернуть свои деньги.

Характеристика

Амортизатор – это неотъемлемый элемент подвески хоть какого автомобиля. Данный механизм служит для понижения амплитуды колебаний кузова методом работы упругого элемента. Принцип действия амортизатора основан на гидравлическом сопротивлении. При этом непринципиально, какой это тип элемента – газовый, масляный либо комбинированный. Во всех случаях употребляется гидравлическая жидкость. Признаки неисправности. Замена ступичного подшипника форд фокус 2 (переднюю ступицу на задней оси фокус-2. Определить, что требуется автомобилю «форд фокус 2» замена задних амортизаторов, достаточно просто. Но в одних амортизаторах ее больше, в других – меньше. Гашение колебаний делается методом перетекания рабочей воды из одной полости цилиндра в другую. Масло проходит через спец клапаны.

Предварительная подготовка

Замена амортизаторов для передней или задней оси может быть выполнена в гаражных условиях. Дополнительно рекомендуем подготовить не только сами амортизаторы, но и дополнительные компоненты, которые могут понадобиться. В этот список входит:

• передний и задний отбойники;
• пыльник;
• верхний и нижний уплотнители пружины;
• опоры амортизатора;
• опорные подшипники.

Это защитные элементы конструкции, которые многие автомеханики рекомендуют менять вместе с амортизаторами. В большинстве случаев они износятся и разрушаются быстрее чем детали из металла.

Второй шаг подготовительных работ – собрать нужный инструмент. В ходе работ вам понадобится:

• набор ключей и шестигранников;
• отвертка с плоским шлицем;
• инструмент для работы с крепежами типа TORX;
• молоток, зубило, специальный съемник пружин;
• смазка WD-40;
• домкрат и страхующие элементы.
• щетка по металлу.

Как правило, большинство этих инструментов уже имеются в гараже, за исключением съемника для пружин. Его можно попросить у знакомых с других гаражей или на крайний случай арендовать в мастерской.

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что задняя подвеска Форд Фокус 2 является достаточно комфортной и надежной, но только при условии езды по хорошим дорогам. Однако, как показывает практика, даже при эксплуатации машины на территории СНГ, многие узлы и детали подвески способны пройти не менее 100 тыс. км.

Единственный недостаток подвески — большое количество элементов конструкции, которые требуют комплексной замены. С одной стороны, затраты получаются достаточно ощутимыми, однако с другой качественно отремонтированная подвеска будет работать на протяжении многих десятков тысяч километров пробега.

Главное, использовать оригинальные детали или аналоги высокого качества, а также своевременно устранять мелкие неполадки и регулярно выполнять диагностику ходовой части автомобиля в целом, а также отдельно проверять заднюю подвеску.

• Где находится датчик абсолютного давления в форд фокус 2



• Промывка системы охлаждения форд фокус 1



• Форд транзит 17 мест расположение мест



• Как поменять лампочку на номере форд мондео 4



• Как зафиксировать маховик на форд фокус
