Если провести небольшой тест, взяв наугад пять переднеприводников производства ВАЗ и просто покачав автомобили, то обнаружить машину без стуков и ощутимых люфтов будет не так уж просто. У четырёх машин обнаруживаются либо большие люфты, либо люфты со стуком. Всё это говорит о низком качестве выпускаемых деталей, но именно стойка — слабое место в передней подвеске, которое является главным источником грохота автомобиля, передающегося в салон. Даже если стуки начинают выдавать себя только по неровностям, скоро стойка загремит по-настоящему, и лучше опередить ремонт и сделать профилактику заранее.

Сборка передней подвески ваз 2109

Всем привет, в этой части будем собирать переднию подвеску, вот готовый результат

Начал с рулевой, в последних постах можно было увидеть как я установил рулевую рейку. Решил заменить наконечники они были мертвые, так же устали тормозные диски на фото видно

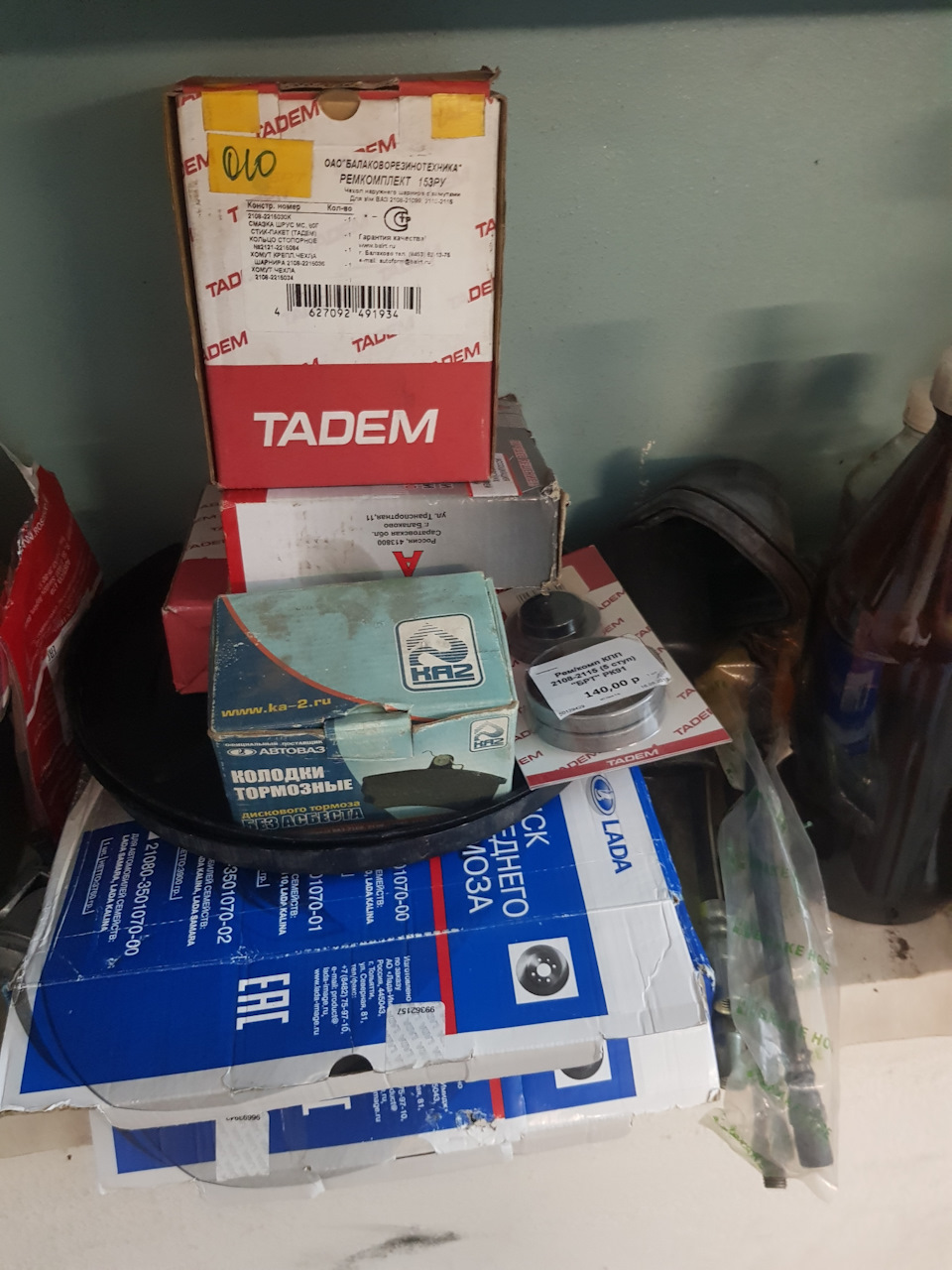

Вот новые запчасти, для сборки передней ходовой

Так же была куплена граната правая, старая пришла в негодность, а остальные гранаты в прекрасном состоянии

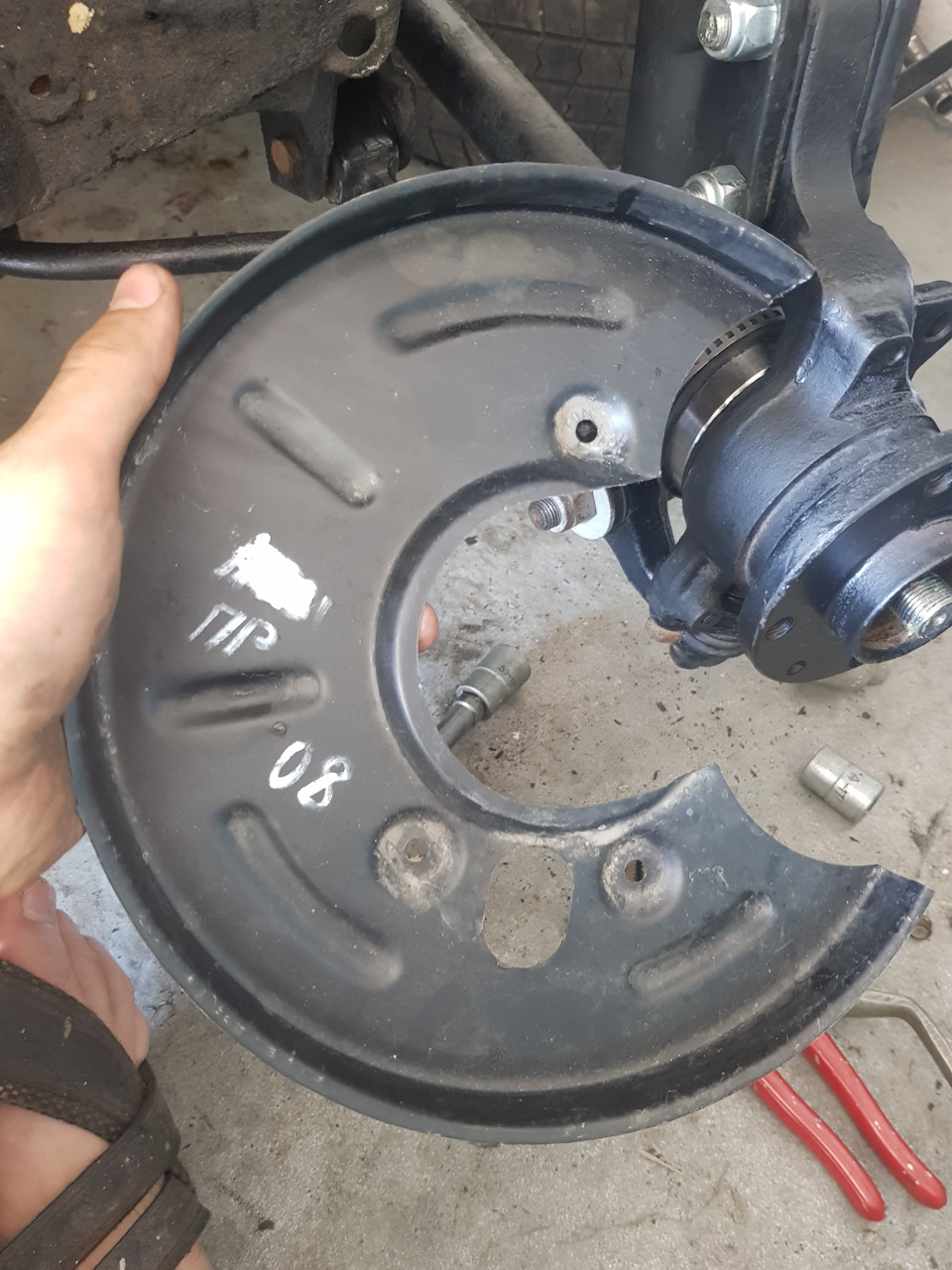

Были куплены новые металические защитки тормозных дисков, старые сгнили

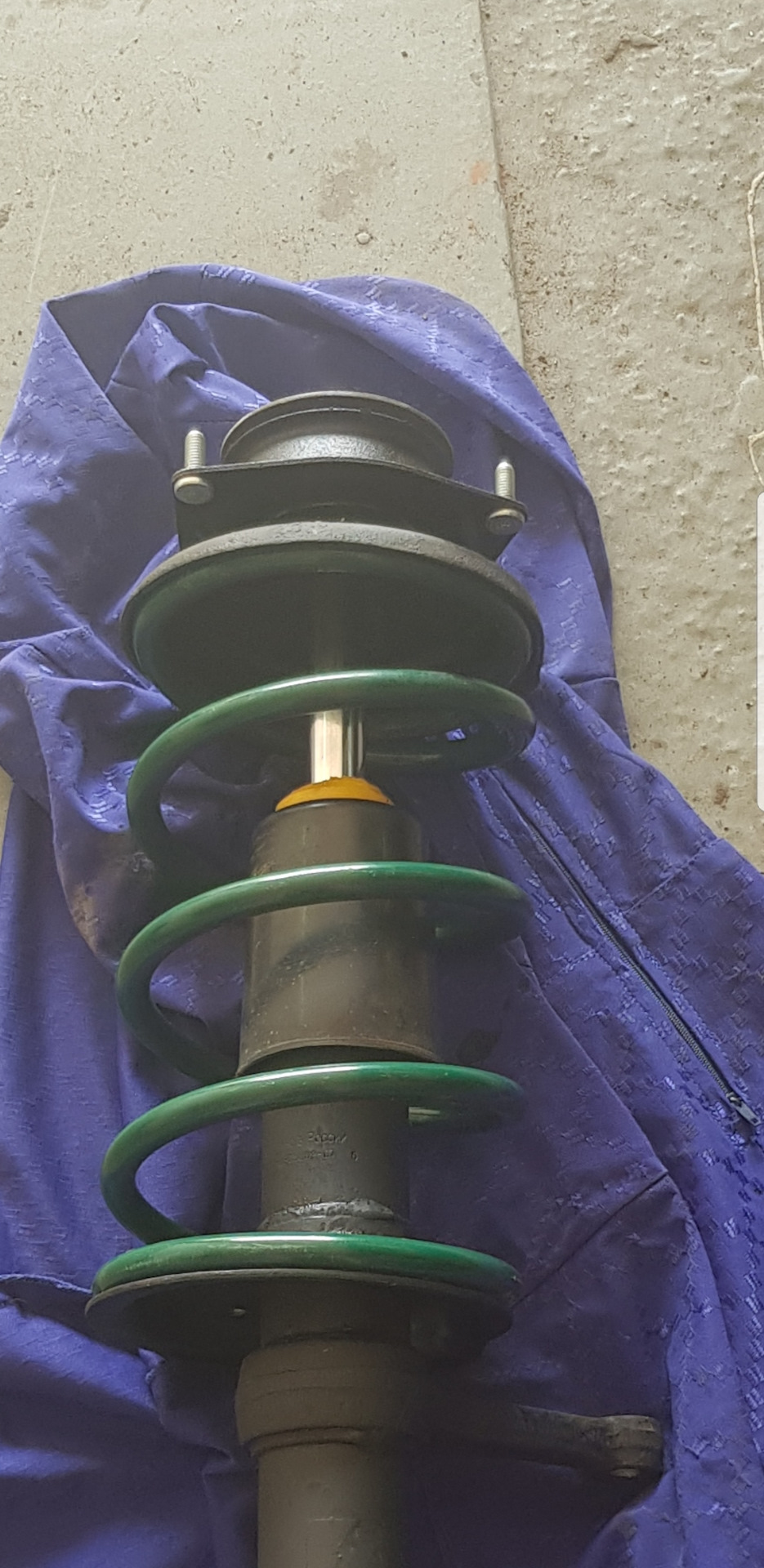

Стойка собранная, с пружиной -70, и с новыми опорами

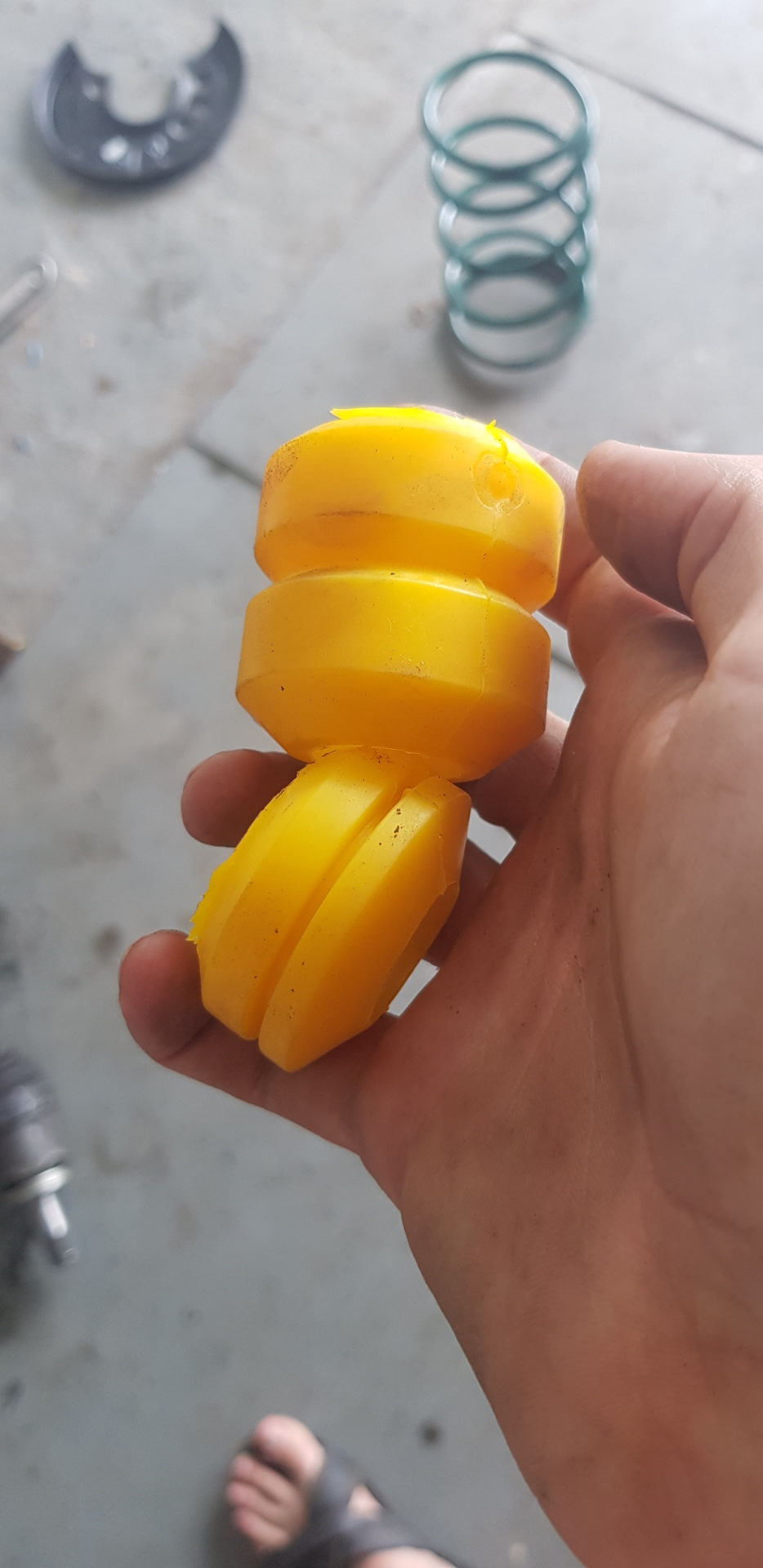

Отбойник был порезан, оставил 1 бублик

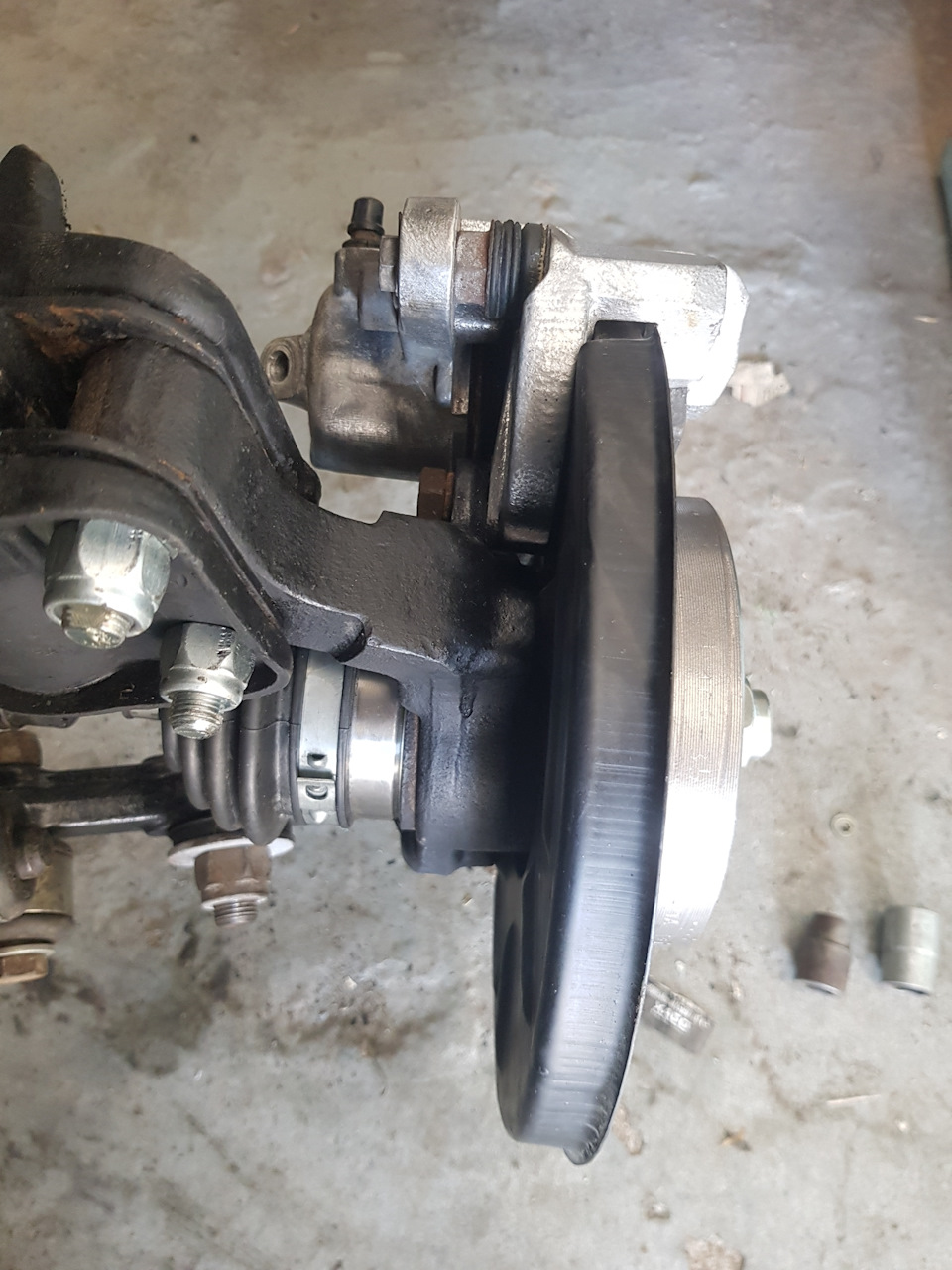

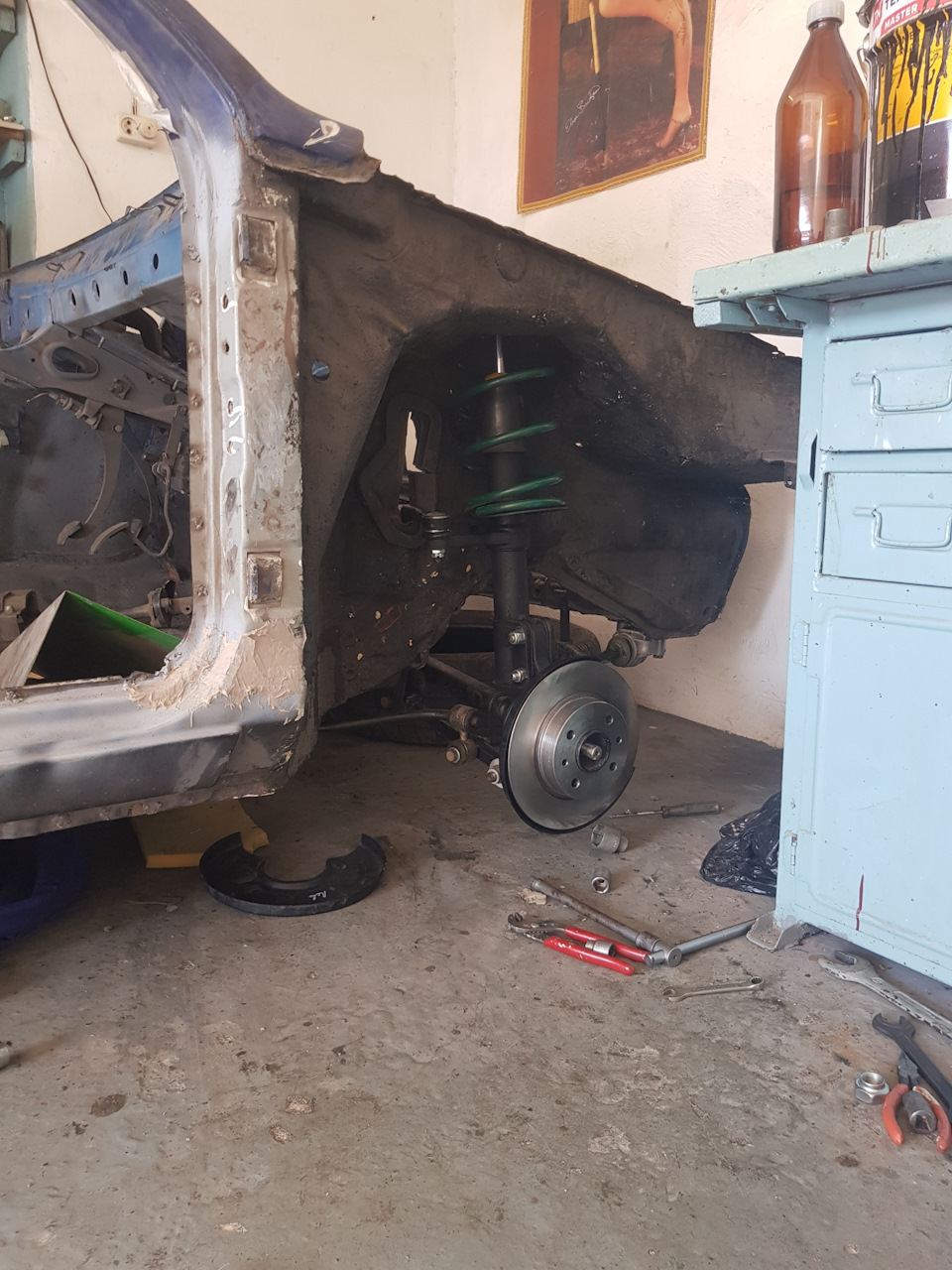

На данный момент передняя ходовая выглядит вот так)

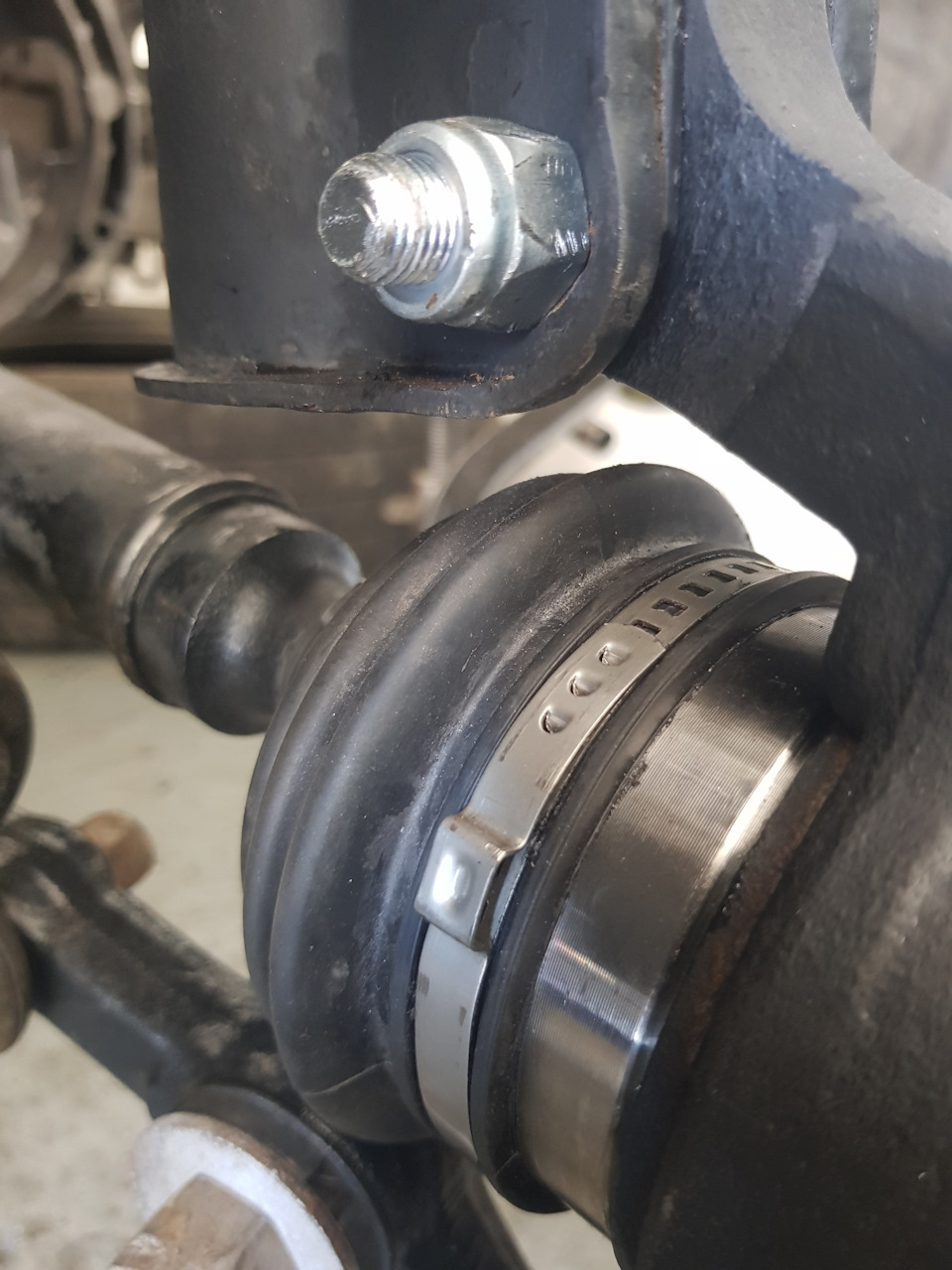

Выглядит все как новое, болты тоже заменил старые были ржавые, всем спасибо )

Диагностика

Будет разумнее всего, если вы не станете дожидаться поломки и проведёте диагностику ходовой части. Единого мнения по поводу её сроков нет – у каждого специалиста своё мнение на сей счёт. Пробег, рекомендуемый для профилактики автомобиля, варьируется от десяти до тридцати тысяч километров. Ориентироваться, прежде всего, нужно на условия эксплуатации – если вы ездите по разбитым просёлочным дорогам, эта цифра будет минимальной. Итак:

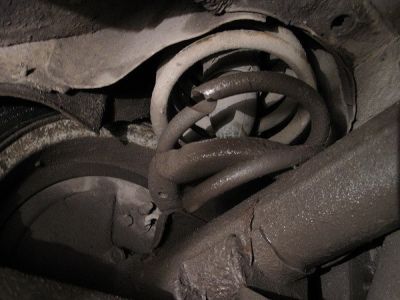

• К процедуре диагностики относится проверка степени износа амортизаторов. В автосервисах её производят специальным прибором, который проверяет на упругость пружины. Определить степень их износа визуально невозможно. Потерявшие упругость пружины могут сломаться.
• Обязательно производится осмотр чашек пружин, которые тоже могут иметь дефекты и повреждения. Проверяют люфты в шрус ВАЗ – порванный пыльник способен создать проблемы. Также необходим осмотр шаровых опор и наконечников рулевых тяг.
• Сайлент блоки являются связующими элементами между рамой и подвеской, из-за этой износившейся детали, теряется плавность хода автомобиля. Осмотру подлежат и тормозные колодки, и ступичные подшипники, проверяется герметичность шлангов.
• Компьютерная диагностика даёт возможность выявить и своевременно устранить даже незначительные неисправности, что предохранит детали от более существенных повреждений.
• При попадании в яму, или ударе о бордюр, самыми первыми страдают колёсные диски. Обод диска может погнуться, что непременно будет чувствоваться при движении. Железный или литой диск можно прокатать, ну а кованый ремонту не подлежит. При ударе он просто лопнет.
• Колёса любого автомобиля нуждаются в периодической балансировке, проверке давления в шинах. Оно должно быть таким, какое предписывает инструкция по эксплуатации. При сезонной смене колёс, нужно чередовать их установку с передней на заднюю ось, что позволит сбалансировать истирание шин.

При несоблюдении этих простых правил, изнашиваются не только шины, но и рулевое управление, тормозная система и элементы трансмиссии. Своевременное техническое обслуживание ходовой, является залогом вашей безопасности на дороге.

Передняя подвеска ваз 2109 схема.

1. Верхняя опорка амортизационной стойки.
2. Верхняя чашка.
3. Буфер хода.
4. Опора буфера.
5. Цилиндрическая пружина.
6. Нижняя чашка поддержки пружины.
7. Шаровой рулей тяги.
8. Рычаг поворотный.
9. Амортизационная стойка.
10. Шайба.
11. Болт регулировочный.
12. Кронштейн стойки.
13. Кулачок поворотный.
14. Кожух защитный.
15. Тормозной диск.
16. Стопорное кольцо.
17. Колпачок ступичный.
18. Граната.
19. Штифт направляющий.
20. Ступичный подшипник.
21. Шаровой подшипник.
22. Рычаг.
23. Шайбы.
24. Стойка стабилизатора.
25. Штанга стабилизатора.
26. Сайлентблок стабилизатора.
27. Кронштейн штанги внутрений.
28. Краб. (кронштейн штанги наружний)
29. Растяжка рычага.
30. Кронштейн крепления растяжки.
31. Сайлентблок шарнира рычага.
32. Распорная втулка подвески.
33. Шток.
34. Корпус верхней опоры наружный.
35. Корпус верхней опоры внутрений.
36. Подшипник опоры верхний.
37. Резиновый элемент опоры верхней.
38. Ограничитель хода.
39. Колпак защитный.
40. Втулка шарнира растяжки.
41. Подушка шарнира растяжки.
42. Шайбы.
43. Шарнир стойки стабилизатора.
44. Задний шарнир.
45. Корпус шарового шарнира.
46. Подшипник шарового.
47. Шаровой палец.
48. Чехол защитный.

2021 Ремонт и тюнинг отечественных автомобилей Joomla! is Free Software released under the GNU General Public License.

Признаки износа или повреждения ходовой части

Подтекания под автомобилем в районе размещения деталей подвески. Машины модели ваз 2109 как правило имеют уже большой срок службы (а устройство гидравлических цилиндров рассчитано на определенный ресурс, который они возможно уже давно выработали)

Есть большая вероятность того что могут износиться сальник или зеркало штока амортизатора, поэтому обращайте внимание на возможную утечку гидравлической жидкости (в принципе, внимательно нужно относится к любым утечкам из автомобиля);
Стук при движении. рыскание по дороге — наиболее часто встречающийся признак неисправности

Как правило, свидетельствует об износе или ослаблении крепления узлов, внимательно осмотрите подвеску, а лучше всего обратитесь в мастерскую;

При воздействии на подвеску (попробуйте надавить на капот или наоборот приподнять ваш автомобиль, опытные автомеханики при первом знакомстве с легковыми машинами, не только с ваз 2109, так ориентировочно оценивают — в каком состоянии ходовая часть) подвеска не оказывает достаточного сопротивления — первый признак неправильной работы гидравлических цилиндров. Причин может быть множество — недостаточное количество жидкости, протекание из-за износа сальников, фторопластовой втулки, износ штока, неисправность клапанного механизма. Нужно обязательно заменить изношенные детали, пополнить масло в цилиндрах или устранить неисправность клапанного механизма;
При движении (особенно по неровной дороге) эпизодически появляются жесткие удары с характерным звуком, которые могут ощущаться даже на рулевом управлении (так называемый «пробой» подвески). Появление этого симптома сигнализирует об утрате пружинами (чаще всего задней ходовой части) своих свойств, вследствие усталости металла, могут также неправильно работать гидравлические амортизаторы. В любом случае необходимо осмотреть устройство вашей подвески и произвести ремонт.

Мы еще не упомянули о неравномерном износе покрышек — если ваши колеса отрегулированы на развал-схождение и отбалансированы, а ШРУСы (так как ваз 2109 собран по схеме переднего привода) правильно работают, значит, причина — ходовая часть, где-то есть поломка, излишний люфт или выработка.

В заключение нужно отметить, хотя ходовая часть автомобиля ваз 2109 и не подвергается таким перегрузкам как подобный узел грузового транспорта, схема ее все-таки довольно сложна и нуждается в постоянном внимании, благо, устройство подвески позволяет производить техническое обслуживание и ремонт без больших материальных затрат.

Оцените полезность статьи!

• Почему скрипят тормозные колодки при торможении и что с этим делать
• Замена опор двигателя на ВАЗ и других автомобилях
• Авто напрокат: что необходимо знать при выборе
• От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
• Насколько хорошо вы разбираетесь в автомобильных эмблемах
• Как снять наружный ШРУС и заменить порванный пыльник
• Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

Описание конструкции

Передняя подвеска независимая, с телескопическими гидравлическими амортизаторными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая гидравлическая амортизаторная стойка. Ее нижняя часть соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется развал переднего колеса.

На телескопической стойке установлены: витая цилиндрическая пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником.

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить ремонтный картридж.

Корпус стойки ВАЗ-2108 несколько длиннее, чем ВАЗ-2110, поэтому использование внешне похожего картриджа от ВАЗ-2110 невозможно.

Нижняя часть поворотного кулака соединена с нижним рычагом подвески через шаровую опору. Опора закреплена двумя «глухими» болтами. Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.

Тормозные и тяговые силы воспринимаются продольными растяжками, соединенными через резинометаллические шарниры с нижними рычагами и с кронштейнами. В местах соединения (на обоих концах растяжки) установлены регулировочные шайбы угла продольного наклона оси поворота.

В поворотном кулаке закреплен двумя стопорными кольцами двухрядный радиально-упорный шариковый подшипник закрытого типа. В его внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости — штанга из пружинной стали. Концы стабилизатора через стойки с резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя часть штанги крепится к кузову кронштейнами через резиновые подушки.

Независимая передняя подвеска — очень удобно

Передние колеса в автомобиле Лада 2109 не связаны между собой жёстко. Схема передней подвески ВАЗ 2109 разработана таким образом, чтобы каждое колесо имело собственную связь с рамой автомобиля. Этот принцип называется независимой подвеской. Такое строение уже давно успешно используется в автомобилестроении из-за своего главного плюса: при внешнем негативном воздействии на переднее колесо (удар, нырок в яму, повреждение) второе колесо не получает аналогичного импульса.

Независимая подвеска на ВАЗ 2109 включает в себя следующие основные элементы (на примере одного колеса).

1. Упругий элемент — пружина.
2. Демпфирующий элемент — амортизатор.
3. Направляющий элемент — рычаг передней подвески ваз 2109.
4. Стабилизатор поперечной устойчивости.
5. Поворотный кулак.
6. Шаровые опоры.
7. Шарнирные соединения.
8. Кронштейны крепления.

Всего можно выделить около пятидесяти элементов, составляющих устройство передней подвески ВАЗ 2109. Указаны главные детали, которые непосредственно участвуют в смягчении колебаний автомобиля. Пружина призвана смягчать резкие вертикальные удары на скорости. Существует 2 класса пружин по жесткости: А и В. На ВАЗ 2109 можно устанавливать изделия обоих классов. Главное условие: одинаковые пружины на одну ось.

Под действием силы упругости, после того, как пружина смягчила удар, она ещё долго будет находиться в движении. Чтобы амплитуда колебаний снова стала равна 0, понадобиться несколько минут. Для того чтобы моментально погасить колебания, подвеска ВАЗ 2109 оснащена гидравлическим амортизатором.

Внутри него есть цилиндр, в котором установлен шток с поршнем. При наезде на неровность поршень опускается вниз и выдавливает масло. Когда пружина намерена колебаться дальше, поршень встречает сопротивление клапанов, и масло вязко и медленно сливается вниз. Одновременно затухают и колебания.

Рычаги ВАЗ имеют шарнирную связь с колесом и передают внешнее механическое воздействие дальше на пружину и амортизатор. Связаны они с колесом посредством поворотного кулачка. В свою очередь, кулак закреплён на рычагах при помощи шаровой опоры, что обеспечивает возможность менять угол наклона рычага, но оставлять расстояние до колеса одинаковым. Стабилизатор поперечной устойчивости не дает колесам крениться (отклоняться от оси установки). При повороте, когда одно колесо стремится наклониться в сторону, стабилизатор срабатывает на скручивание и не позволяет колесу набрать крен.

Проблемы с «передком»

Нужно регулярно наблюдать за состоянием деталей вашей подвески.

Неисправности	В чём причина и что делать
Причиной небольших отклонений в работе могут быть незатянутые крепления или выход из строя какой-то мелкой детали.	Могут ослабнуть фиксирующие болты штанги стабилизатора либо гайки крепления верхней опоры (под капотом). Тогда ремонт подвески своими руками сводится к затягиванию креплений ключом. Также замены могут требовать изношенные подушки, резиновый компонент верхней опоры, сайлентблоки.
Более серьёзные неисправности — это чрезмерный износ шаровой опоры, пружины, буфера сжатия.	Ресурс шаровой при бережном обращении рассчитан на весь срок эксплуатации автомобиля. В таком случае необходимо как можно быстрее заменить поломанную деталь новой. Если проигнорировать эту проблему, могут пострадать другие элементы подвески.
Если у вашего ВАЗ 2109 после проезда ямы долго не проходят колебания, значит неисправность внутри амортизатора.	Скорее всего, нарушена герметичность клапанов, которые отвечают за сопротивление при ходе поршня вверх.

Явный признак изношенных клапанов — наличие утечек жидкости на корпусе стойки. В таком случае необходимо не только заменить клапан. Надо пополнить запас масла в цилиндре.

Замена деталей переднего моста

В определённых обстоятельствах, поломка может случиться раньше, чем вы успеете сделать диагностику. Если вы хотите самостоятельно произвести на ВАЗ 2109 ремонт ходовой – видео, фото и специальная литература помогут вам досконально разобраться: как и что нужно делать.

Рычаг передней подвески

Появившиеся при движении гул, вибрация или постукивание, ощущение, что автомобиль уводит в сторону – это признаки неисправности в подвеске. Итак:

Первым делом нужно осмотреть рычаг передней подвески. Чтобы до него добраться, нужно приподнять переднюю часть автомобиля, установив его на опоры, или использовать два домкрата.

Рычаг передней подвески

Отвернув четыре колёсных болта баллонным ключом на 17, снимите колесо. Отверните гайку, которой крепится шаровый шарнир, и съёмником освободите палец шарнира. Далее нужно отсоединить стойку стабилизатора от рычага.

Снятие рычага передней подвески

Чтобы снять сам рычаг, необходимо отвернуть гайку и вынуть болт, который соединяет его с кронштейном кузова.

Если вы заметили, что геометрическая форма рычага нарушена или резиновые элементы его шарнира изношены, деталь придётся заменить.

Амортизаторы

Зачастую, в автомобиле ВАЗ 2109, ремонт передней подвески не обходится без замены амортизатора. О необходимости такого ремонта могут говорить удары, сопровождаемые характерным звуком, возникающие при движении. Чаще всего, причиной этой проблемы является поломка пружины амортизатора или утрата её эластичности. Замена пружин, или амортизаторов в сборе, производится парно на одной оси (передней или задней). Итак:

• Для того, чтобы заменить передний амортизатор, нужно снять, а потом разобрать переднюю стойку. Теоретически её можно демонтировать вместе тормозным диском и поворотным кулаком. Но тогда будет невозможно отрегулировать углы установки колёс.
• Поэтому действовать нужно другим способом. Сняв колесо, повернуть руль до упора, в противоположную сторону. Вынув шплинт, накидным ключом на 19, отворачивайте гайку, фиксирующую палец рулевого наконечника к рычагу стойки.

• Вынув палец рычага, выводим из держателя стойки муфту тормозного шланга. Затем нужно снять пластиковую заглушку верхней опоры стойки и ослабить гайку штока амортизатора.
• Перед тем, как отвернуть болт, которым крепятся стойка и поворотный кулак, на кронштейн и болт нужно краской нанести установочную метку.
• При обратной сборке совмещение меток позволяет получить наименьшее отклонение угла развала колёс от заданного значения. Ведь ремонт передней подвески ВАЗ 2109 в гаражных условиях, не должен добавить вам новых проблем.
• Далее, головкой на 19, отворачиваем верхний и нижний болты крепления стойки и снимаем регулировочную шайбу. Поворотный кулак отводим от стойки так, чтобы тормозной шланг не натягивался.
• С помощью ключа на 13 отверните гайки, соединяющие опору стойки с кузовом. Стойку сняли, теперь на пружины нужно установить две стяжки так, чтобы они захватили пять витков. Стяжки должны быть диаметрально противоположны друг другу.

Амортизатор со стяжками

• При затягивании винтов стяжки, пружина сжимается.Гайку штока можно отвернуть, когда ослабнет давление пружины на опорные чашки. Теперь можно снять со стойки чашку, верхнюю опору, пружину со стяжками, защитный чехол и буфер хода.
• Сбить опору буфера сжатия и гайку корпуса стойки можно зубилом. Эта гайка вам уже не понадобится, ведь в комплекте с новым амортизатором она есть. Вынув шток с рабочим цилиндром, сливаете в ёмкость жидкость из амортизатора.

Разборка пружинной стойки

• Сделав промывку «уайт-спиритом» корпуса стойки, устанавливаете в него патрон амортизатора. Гайку корпуса стойки нужно затянуть с помощью динамометрического ключа. Момент затяжки обычно указан на упаковке детали.
• Надев защитный чехол на шток, устанавливаете стяжки теперь на новую пружину. В сжатом состоянии она устанавливается на верхнюю опорную чашку и опору. После закрепления её гайками, стяжки можно снять.

Как устроена передняя подвеска ВАЗ-2109

Очень важно вовремя делать профилактику ходовой части машины, так как основная нагрузка при эксплуатации приходится именно на нее. Причем нагрузка происходит и в состоянии покоя

Ходовая часть включает в себя такие элементы: рама, колеса, задняя и передняя подвеска. Ранняя диагностика поможет избежать многих проблем.

Что же представляет собой передняя подвеска? Этот элемент машины независимый, что позволяет автомобилю быть более маневренным, так как передние колеса работаю независимо друг от друга. Если одно из них попадает в выбоину, то другое избегает этого импульса. Такие конструкционные особенности позволяют произвести настройку развал-схождения автомобиля, также сделать правильным «поведение» авто на дороге можно с помощью небольшого отрицательного значения радиус обката.

Основная деталь передней подвески – это амортизационные стойки, на них крепятся пружины. На верхней части стойки прикручены 3 болта и подшипник. Все это в целом обеспечивает возможность поворота стойки с колесами машины.

Следующая основная деталь – поворотный кулачок. Своей нижней частью он прикреплен к шаровой опоре, а верхней соединяется с низом стойки. Соединение обеспечивают болты. Верхний из них регулирует развал. За поперечную устойчивость автомобиля отвечает штанга, которую сайлентблоки крепят к основанию авто с помощью кронштейнов.

Таким образом, мы видим, что передняя подвеска включает в себя очень много деталей, но самые основные из них:

• пружина;
• рычаг;
• амортизатор;
• шаровые опоры;
• шарнир растяжки;
• кронштейны.

Признаки неисправности стоек ВАЗ 2109

О необходимости замены стоек ВАЗ 2109 свидетельствуют такие признаки:

1. Первым и неизбежным признаком, показывающим необходимость замены стойки является течь амортизатора. На автомобилях ВАЗ 2109 не проседают, а именно текут амортизационные стойки уже на 40,000 км.
2. Второй симптом, указывающий на необходимость замены – это шумы и скрипы в подвеске, особенно при езде по пересечённой местности.
3. Иногда биение неисправных стоек передаётся и на рулевое колесо, что также может сигнализировать о их неисправности.
4. Как следствие предыдущего признака, автомобиль может частично уводить в бок или заносить по сторонам.
5. При повороте авто увеличивается траектория заноса, а также возрастает тормозной путь.

Для устранения подобных неисправностей необходимо как можно скорее выявить повреждения деталей, причины стуков и дефекты стойки.

Советы по замене передней стойки ВАЗ 2108, ВАЗ 2109

Осуществить замену стойки можно двумя способами, но принципиальной разницы в процессе замены нет. Один способ предусматривает снятие стойки в сборе, не откручивая регулировочных болтов. Как следствие, объём выполняемых работ увеличится за счёт снятия дополнительных механизмов. Второй способ показана на фото выше, он быстрее и позволяет работать с деталями, которые необходимо непосредственно заменить. Однако этот вариант имеет и недостаток — сразу после замены следует осуществить развал-схождение колёс.

Осуществляя ремонт стойки, необходимо проверить наличие трещин, следов износа и деформации поперечных рычагов, растяжек, осмотреть штанги стабилизатора. Деформация этих деталей и прежде всего растяжек и деталей кузова, нарушает углы установки колёс, что приводит к невозможности их регулировки.

Также необходимо произвести проверку резинометаллических шарниров и подушек, при обнаружении разрывов, трещин, односторонней выпуклости резины эти детали необходимо заменить.

Для работы нам понадобятся:

• ключи накидные и торцевые «на 9», «на 13», «на 17», «на 19», «на 22»;
• молоток и плоскогубцы;
• монтировка;
• стяжки для пружин;
• домкрат;
• проникающая смазка WD-40;
• новый масляный амортизатор.

Стоимость амортизатора ВАЗ 21082905002 составляет 2000 рублей. Его аналоги: KYB 365057 — 1600 рублей, AL-KO 408720 — 650 рублей, NORD YADA 2108 2905002 — 1200 рублей.

Актуальность цен по Москве и области на лето 2017.

Профилактический осмотр автомобиля

Чтобы ремонт был более результативным, необходимо тщательно продиагностировать ходовую часть автомобиля. Доверить это лучше специалистам автосервиса, у которых имеются специальные приборы и оборудование. Профилактический ремонт включает в себя такие работы:

• определяется степень износа амортизаторов;
• осматриваются пружинные чашечки;
• проверяется наличие люфтов;
• меняются пыльники;
• осматриваются шаровые опоры и наконечник рулевой тяги.

Если какой-либо рабочий узел лады ВАЗ имеет большой процент износа, его следует заменить. Чтобы ходовая функция автомобиля 2109 выполнялась качественно, необходимо контролировать работу сайлентблоков, поскольку они являются важным связывающим звеном между подвеской и рамой. Кроме того, важная часть диагностики машины — это осмотр тормозных колодок на степень износа, а также проверка герметичности шлангов.

Следует уделять больше внимания колёсным дискам. Если края железных дисков Лады ВАЗ имеют загибы от ударов о камни, их следует прокатать на специальной установке, легко устраняющей подобные дефекты. Обязательная часть ремонта дисков — балансировка колёс. Благодаря компьютерной диагностике, используемой автосервисами, можно своевременно обнаружить даже самые незначительные отклонения в работе той или иной детали. Это позволяет произвести ремонт вовремя, не дожидаясь серьёзной поломки.

Необходимость выполнения профилактического осмотра ходовой части авто согласовывается с пройденным расстоянием, указанным в книжке гарантийного обслуживания. Во время данного мероприятия выявляются и устраняются присутствующие неисправности. Если обнаружится порванный пыльник, его необходимо тут же заменить. Когда в находящуюся под ним смазку попадает грязь, смазка начинает действовать как наждачная бумага, что значительно ускоряет процесс износа детали.

Особенности устройства — Передняя подвеска

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Рис. 4.1. Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – колпак ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры

Основным элементом подвески является телескопическая, гидравлическая амортизаторная стойка 9 (рис. 4.1), нижняя часть которой соединяется с поворотным кулаком 13 двумя болтами. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу 10. При повороте верхнего болта изменяется развал передних колес.

На телескопической стойке установлены: витая цилиндрическая пружина 5, пенополиуретановый буфер 3 хода сжатия, а также верхняя опора 1 стойки в сборе с подшипником 38.

Рис. 4.2. Телескопическая стойка: 1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диски клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает «качание» стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 4.2.

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 13 (см. рис. 4.1) соединяется шаровым шарниром 21 с поперечным рычагом 22 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 29, которые через резинометаллические шарниры соединяются с поперечными рычагами 22 и с кронштейнами 30. В местах соединения растяжки с рычагом и кронштейном устанавливаются регулировочные шайбы 23, которыми регулируется угол продольного наклона оси поворота.

В поворотном кулаке крепится двухрядный радиально-упорный подшипник 20 закрытого типа, на внутренних кольцах которого установлена с натягом ступица колеса. Подшипник затягивается гайкой на хвостовике 18 корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости представляет собой штангу 25, колена которой через стойки 24 с резиновыми и резинометаллическими шарнирами соединены с поперечными рычагами 22 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами 27 через резиновые подушки.
