Ремонт передней подвески иж 2126 своими руками видео

Размеры, клиренс

Габариты кузова практически идентичны «Оде». Так, длина полноприводного ижа составляет 4,07 метра, ширина 1,65 метра, высота 1,45 метра. При этом ИЖ-2126 060 4×4 был очень легким автомобилем. Снаряженная масса его составляет всего 980 килограмм. Что касается дорожного просвета, кузов был приподнят на 6 сантиметров ввысь. Но элементы подвески (в том числе и мосты) остались на прежнем уровне. Поэтому честный клиренс составлял всего 15,5 сантиметров. Но углы подъема за счет высокого расположения бамперов значительно увеличились. Машина отлично справляется с рыхлым снегом и мокрой грунтовкой.

Признаки неисправности передних стоек Иж Ода 2126

Неисправность передних стоек в автомобиле Иж Ода 2126 может проявляться через ряд характерных признаков, которые необходимо принять во внимание для своевременного ремонта и замены

Шум и стук в передней части автомобиля. Если передние стойки изношены или повреждены, часто возникают заметные шумы и стуки при движении. Это может проявляться как в случае проезда по неровностям на дороге, так и при поворотах автомобиля.
Плохая управляемость. Когда передние стойки изношены, автомобиль может стать трудным в управлении. Рулевой механизм может начать вибрировать или плохо реагировать на действия водителя. Это может стать причиной опасных ситуаций на дороге.
Неравномерный износ шин. Если передние стойки неисправны, они могут вызывать неравномерный износ шин. Проверьте шины автомобиля на признаки износа, такие как неравномерный рисунок протектора или заметные следы истирания.
Ухудшение качества амортизации. Если передние стойки изношены или повреждены, амортизация автомобиля станет менее эффективной. Это может привести к более жесткому и неуправляемому ходу автомобиля, особенно на неровной дороге.
Повышенный износ других элементов подвески. Если передние стойки неисправны, это может привести к повышенному износу других элементов подвески, таких как рычаги и подшипники. Проверьте эти детали на наличие износа или любых видимых повреждений.

Если вы обнаружите хотя бы один из перечисленных признаков неисправности передних стоек Иж Ода 2126, рекомендуется обратиться к специалисту для диагностики и замены неисправных деталей. Регулярное техническое обслуживание и своевременная замена стоек помогут поддерживать надлежащую работу автомобиля и обеспечат безопасность на дороге.

Проверка и замена передних тормозных дисков и колодок

Проверка состояния тормозных дисков

Перед осуществлением замены тормозных дисков необходимо проверить их состояние. Для этого требуется снять колеса и осмотреть обод диска.

При осмотре необходимо обращать внимание на следующие признаки износа:

Признаки износа	Допустимое состояние	Необходимая замена
Толщина диска	Больше 20 мм	Менее 20 мм
Риски и трещины	Отсутствуют	Присутствуют
Вытяжка и окорка	Отсутствуют	Присутствуют

Если диск имеет состояние, выходящее за пределы допустимости, он должен быть заменен.

Проверка состояния тормозных колодок

После проверки дисков необходимо проверить состояние тормозных колодок. Для этого требуется снять колеса и осмотреть колодки.

При осмотре необходимо обращать внимание на следующие признаки износа:

Признаки износа	Допустимое состояние	Необходимая замена
Толщина колодки	Больше 5 мм	Менее 5 мм
Износ до металлической основы	Отсутствует	Присутствует
Появление трещин	Отсутствует	Присутствует

Если колодка имеет состояние, выходящее за пределы допустимости, она должна быть заменена.

Важно помнить, что проверку и замену передних тормозных дисков и колодок рекомендуется проводить регулярно, в соответствии с рекомендациями производителя автомобиля и с учетом условий эксплуатации

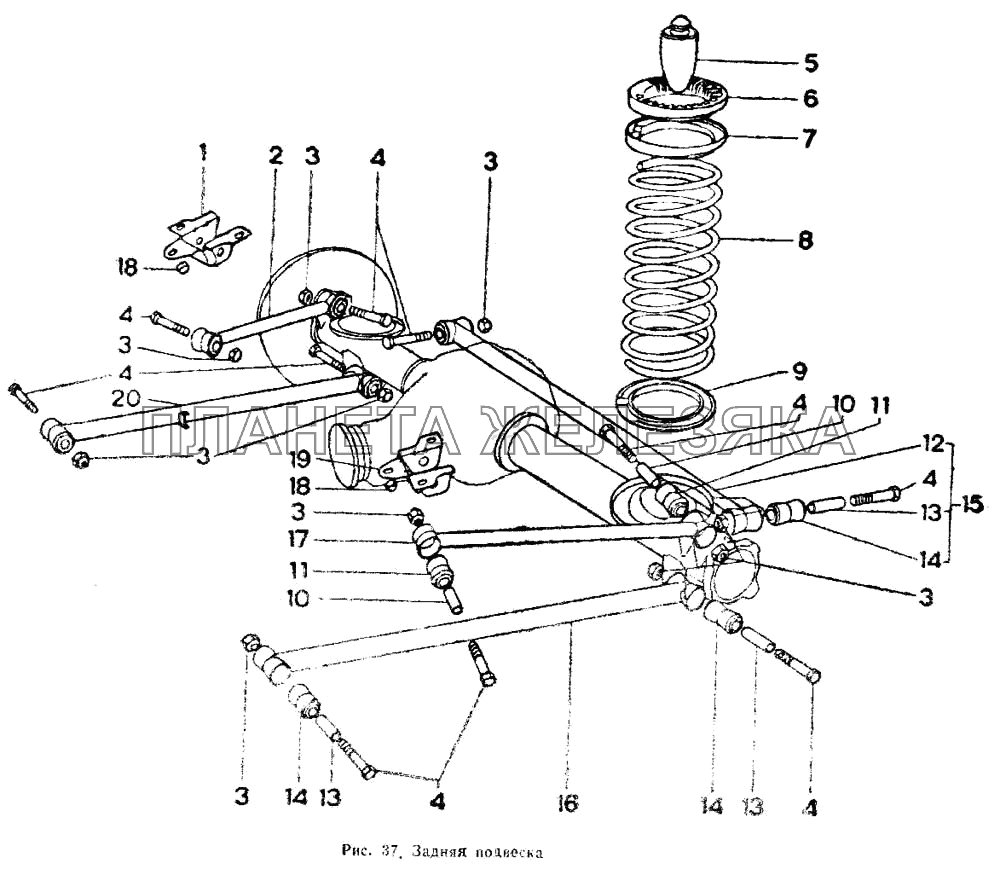

Проверка состояния задней подвески автомобиля

Чтобы продлить срок работы задней подвески автомобиля, нужно следовать определенным правилам. Каждые 20 тыс. километров пробега необходимо произвести осмотр подвески. Внеочередную проверку рекомендуется проводить каждый раз после наезда на большое препятствие или попадания в яму.

Разработаны подробные инструкции, призванные помочь владельцу автомобиля самостоятельно диагностировать состояние подвески:

Поднять заднюю часть автомобиля при помощи подъемника или домкратов. Затем, вращая заднее колесо вручную, прислушаться – не издает ли оно посторонних звуков при вращении. Посмотреть, насколько легко вращается колесо.
Надавливая снизу и сверху, раскачать колесо по вертикали. Внимательно прислушаться – не сопровождается ли движение колеса стуком, нет ли люфтов. Если указанные явления присутствуют, необходимо повторить операцию с зажатой педалью тормоза. Тут понадобится помощник. Если стук прекратился, с высокой долей вероятности дело в подшипнике ступицы. Иначе нужно продолжать диагностику.
Вставить отвертку между поворотным кулаком и рычагом. Наличие люфта указывает на необходимость замены шаровой опоры. Если же поврежден только чехол, можно обойтись его заменой.
Отверткой или небольшой монтировкой пошевелить проушину, вставив инструмент между рычагом и подрамником. Если шевелится легко, сайлентблок рычага выработал свой ресурс и нуждается в замене.
Двигая шаровые шарниры, оценить наличие люфта. Если выявлен люфт, стойки шаровых шарниров должны быть заменены. Осмотреть чехлы шаровых шарниров и рулевого механизма. Не должно быть трещин и других повреждений. Осмотреть амортизатор на наличие подтеков масла. Подтеки указывают на необходимость замены амортизатора. Осмотреть втулки, пружины и буфер движения.

Рулевое управление Иж Ода

Рулевое управление: 1 — наконечник рулевой тяги; 2 — контргайка; 3 — рулевая тяга; 4 — нижний карданный шарнир; 5 — защитный колпачок; 6 — картер рулевого механизма; 7 — защитный чехол; 8 — резиновое кольцо; 9 — втулка рейки; 10 — шестерня; 11 — шариковый подшипник; 12 — рейка; 13 — игольчатый подшипник; 14 — крышка выключателя сигнала; 15 — рулевое колесо; 16 — рулевая колонка, 17 — резиновая прокладка; 18 — хомут; 19 — контргайка; 20 — гайка упора рейки; 21 — пружина упора; 22 — упор рейки

Описание конструкции

Рулевое управление — травмобезопасное (рулевой вал с двумя карданными шарнирами). Рулевой механизм — типа «шестерня-рейка» с рулевыми тягами.

Картер рулевого механизма — литой, из алюминиевого сплава, прикреплен в моторном отсеке к подрамнику. В картере установлены приводная косозубая шестерня и

зубчатая рейка, которые находятся в постоянном зацеплении. Передний подшипник приводной шестерни (на торце) — игольчатый, задний (ближе к рулевому валу) — шариковый. От осевого перемещения шестерня зафиксирована через шариковый подшипник: его внутреннее кольцо удерживается на хвостовике шестерни стопорным кольцом, а наружное прижимается гайкой к торцу гнезда подшипника в картере рулевого механизма. Гайка закрыта защитным чехлом (пыльником), надетым на хвостовик приводной шестерни.

Правая (цилиндрическая) часть рейки опирается на пластмассовую втулку в корпусе рулевого механизма, а левая (зубчатая) часть поджимается к приводной шестерне пружиной через упор. Пружина, в свою очередь, поджимается регулировочной гайкой с контргайкой.

В торцы рейки ввернуты неразборные шаровые шарниры рулевых тяг. Корпуса шарниров служат также ограничителями хода рейки, упираясь при максимальных ее перемещениях вправо и влево в картер рулевого механизма. При возникновении люфта в шаровых шарнирах рулевые тяги за-меняются целиком. Места выхода рейки из картера защищены гофрированными резиновыми чехлами.

С наружных торцов на тяги навернуты наконечники, шаровые пальцы которых закреплены своими конусными поверхностями в рычагах поворотных кулаков. Резьбовые соединения наконечников с тягами зафиксированы контргайками. Вращением рулевых тяг в резьбах наконечников регулируют угол схождения управляемых колес автомобили. Чтобы при этом не повредить защитные чехлы рулевых тяг, рекомендуется смазать места выхода тяг из чехлов пластичной смазкой.

Вал рулевого управления — составной, трехзвенный, с двумя карданными шарнирами и эластичной муфтои. Верхний (трубчатая) часть вала опирается на два шариковых радиальных подшипника, установленных в трубе кронштейна. На конусных шлицах верхнею конца вала закреплено гайкой рулевое колесо.

Дли смазки шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

Видео про «Рулевое управление» для Иж Ода

рулевая рейка ИЖ-ОДА 2126

Рулевая рейка ИЖ Ода на классику

рулевая 2126 косяк

Функция передних стоек Иж Ода 2126

Функция передних стоек состоит в следующем:

Амортизация. Основная задача стоек — амортизировать механическую энергию, возникающую при движении по неровной поверхности. Они поглощают удары и колебания, предотвращая передачу их на кузов автомобиля и обеспечивая комфортную поездку.
Поддержание устойчивости. Стоики поддерживают устойчивость автомобиля при маневрах и поворотах. Они помогают снизить наклон кузова при боковых нагрузках, таким образом повышая безопасность и контролируемость автомобиля.
Повышение сцепления. Передние стойки Иж Ода 2126 также отвечают за улучшение сцепления колес с дорогой. Они поддерживают оптимальную рабочую нагрузку на шины, что способствует лучшему сцеплению и управляемости автомобиля.

Важно помнить, что передние стойки являются деталями, подверженными износу и повреждениям. При возникновении признаков износа (шумы, вибрации, ухудшение управляемости) рекомендуется заменить их вовремя для поддержания оптимальных характеристик автомобиля Иж Ода 2126

Разборка передней подвески ИЖ Ода 2126:

Перед началом замены передних стоек на ИЖ Оде 2126 необходимо выполнить разборку передней подвески. Это позволит легче и удобнее провести замену деталей.

1. Снятие колес

Для начала необходимо поднять переднюю часть автомобиля с помощью подкатного подъемника или гидравлического домкрата. Затем ослабьте стяжные болты колес и снимите колеса.

2. Снятие стабилизатора

Далее необходимо снять стабилизатор передней подвески. Отверните гайки, удерживающие стабилизатор, и снимите его с подвески.

Совет: Для удобства снятия гайки стабилизатора можно использовать ударный гайковерт.

3. Снятие нижнего крепления стойки

Следующим шагом необходимо снять нижнее крепление стойки. Расположение этого крепления может отличаться в зависимости от модификации автомобиля. Отверните гайки и болты, удерживающие нижнее крепление, и снимите его.

Совет: Используйте торцевые ключи или гаечные ключи для отворачивания гаек и болтов крепления.

4. Снятие верхнего крепления стойки

Последним этапом разборки передней подвески ИЖ Ода 2126 является снятие верхнего крепления стойки. Отверните гайки и болты, удерживающие верхнее крепление, и снимите его.

Совет: При снятии верхнего крепления стойки рекомендуется использовать ключ-держатель, чтобы не повредить резьбу.

После выполнения этих шагов передняя подвеска ИЖ Ода 2126 будет разобрана, и вы сможете приступить к замене передних стоек или других деталей.

Необходимые инструменты для замены передних стоек:

Типовые неисправности и методы их устранения

Тяжело вращается руль

В нормальном состоянии при запущенном двигателе руль легко вращается одним пальцем. Если же для его вращения приходится прикладывать заметное усилие, значит имеется проблема с гидроусилителем руля или вышел из строя насос ГУР. Возможна утечка рабочей жидкости и попадание в гидравлическую систему воздуха. Нужно также проверить целостность и натяжение приводного ремня насоса.

Кроме того, «тяжелый» руль может быть следствием неправильной работы золотника или кольцевого износа внутри распределителя.

Кольцевая выработка возникает в результате трения тефлоновых колец катушки золотника о внутреннюю стенку корпуса распределителя. При этом на стенке постепенно появляются борозды. Из-за неплотного прилегания колец к стенкам давление масла в системе падает, что приводит к утяжелению руля. Устранить поломку возможно путем растачивания внутренней стенки и запрессовки бронзовой гильзы, подходящей под размеры золотникового механизма.

Предотвратить кольцевой износ невозможно, но если следить за чистотой жидкости, периодически менять ее и промывать гидравлическую систему, то можно значительно продлить срок службы данного узла. Дело в том, что выработке сильно способствует наличие металлической стружки, которая появляется в масле в результате трения взаимодействующих деталей.

Точная диагностика и ремонт гидроусилителя требует разборки рулевой рейки, поэтому если есть подозрения на поломку ГУРа, следует обратиться в автосервис. Причем лучше поискать опытных мастеров.

Стук

Во время движения даже по не сильно разбитой дороге или по некоторым видам дорожного покрытия (щебень, булыжник), а также при переезде через рельсы отчетливо слышен стук в передней части автомобиля слева, справа либо по центру. При этом часто может наблюдаться люфт руля и вибрация на рулевом колесе.

Такой симптом ни в коем случае нельзя оставлять без внимания. И дело вовсе не в дискомфорте. Если стучит, значит, что-то где-то разболталось, износилось. Игнорирование только ухудшит ситуацию и может в конечном итоге привести к полному выходу из строя рулевого управления. Поэтому не следует медлить с выявлением и устранением такой неисправности.

Стук может возникать из-за разбитых опорных втулок рейки, втулки рулевой тяги или втулки рулевого вала. Стучать может разболтанный шарнир наконечника или тяги. Также может быть разбит подшипник в нижней части распределителя, на котором вращается рулевой вал. Если снять рейку полностью, то неисправный элемент выявить скорее всего будет не сложно. Изношенные элементы необходимо заменить.

Еще одна возможная причина стука — зазор между червяком и зубчатой рейкой, появившийся в результате износа. Можно попытаться сделать подтяжку, но в случае серьезного износа регулировка не даст нужного результата, и тогда рулевую рейку придется заменить.

Стук и заедание руля возможны также из-за деформации рулевой рейки в результате удара. В этом случае она подлежит замене.

Следует помнить, что похожий стук могут издавать некоторые детали подвески, в частности, амортизационные стойки. Поэтому, если с рулевой системой все в порядке, а стук имеется, проверьте ходовую часть.

Гул и скрежет

Гул возникает из-за насоса ГУР, который находится на последнем издыхании и требует замены. Либо ослабло натяжение ремня привода помпы. Кроме того нужно проверить, нет ли утечки жидкости. Этот симптом часто сопровождается «тяжелым» рулем.

В системе с электрической рулевой рейкой гудеть может изношенный мотор ЭУР.

Если же во время вращения руля вы слышите скрежет, то это признак коррозии рулевого вала или подшипника в распределителе. Подшипник в этом случае необходимо заменить, рулевой вал можно отшлифовать, если ржавчины немного. Если коррозия сильно повредила распределитель, его придется заменить.

Быстро расходуется рабочая жидкость

Если вам постоянно приходится доливать жидкость в бачок гидравлической системы, значит, где-то происходит ее утечка. Нужно проверить целостность шлангов, выявить и заменить изношенные сальники и уплотнения в рейке, насосе и распределителе. Износ сальников и уплотнительных колец происходит естественным образом из-за трения подвижных деталей и воздействия давления и высокой температуры. Процесс их изнашивания заметно ускоряет ржавчина на деталях рейки, которая может появляться в результате попадания влаги через порванный пыльник.

Заедание руля

Такая неисправность может быть вызвана разными причинами. Для ее выявления требуется комплексная дефектовка рулевого управления в автосервисе. Не исключено, что ситуация достигла критического уровня, поэтому ремонт следует произвести как можно скорее.

Подготовка к ремонту передней подвески

Перед тем, как приступить к ремонту передней подвески вашего Иж Ода 2126, необходимо подготовиться и ознакомиться с необходимыми инструментами и запчастями. В этом разделе мы расскажем вам о необходимых шагах, которые помогут вам правильно подготовиться к ремонту.

Шаг 1: Проверка состояния передней подвески

Прежде чем начать ремонт, важно проверить состояние вашей передней подвески. Осмотрите амортизаторы, рейки рулевого управления, стойки стабилизатора и другие элементы подвески

Если вы заметите какие-либо повреждения, износ или протекание жидкости, необходимо заменить данные элементы перед началом ремонта.

Шаг 3: Подготовка рабочей области и снятие передней подвески

Прежде чем начать разбирать переднюю подвеску, подготовьте рабочую область. Защитите покрытие пола подставками или мешками, чтобы избежать повреждения. Затем приступите к снятию передней подвески, следуя инструкциям автомобильного руководства или помощника ремонта.

Отключите аккумулятор и снимите колеса передней оси. Затем отсоедините стойки стабилизатора, рейки рулевого управления и амортизаторы. Внимательно отметьте и запомните порядок снятия и расположение деталей.

Разберите переднюю подвеску, замените необходимые запчасти и произведите сборку в обратном порядке.

Шаг 4: Проверка и настройка передней подвески

После сборки передней подвески, важно проверить и правильно настроить все элементы. Убедитесь, что все детали установлены правильно и крепятся надежно

Затем проведите тест-привод и убедитесь, что подвеска функционирует должным образом.

Если вам трудно самостоятельно выполнить ремонт передней подвески Иж Ода 2126, рекомендуется обратиться к квалифицированному механику или автосервису.

Проверка и замена пружин подвески

В ходе ремонта передней подвески Иж Ода 2126 может потребоваться проверка и замена пружин подвески

Прежде чем приступить к этому шагу, необходимо соблюдать предосторожности и безопасность

Проверка пружин подвески:

Поднимите переднюю часть автомобиля, расположив его на подъемнике или использовав домкрат в сочетании с опорными стойками.
Осмотрите пружины на наличие трещин, деформаций, изломов или других повреждений. При обнаружении повреждений пружина должна быть заменена.
Оцените общее состояние пружин подвески. Если они сильно выпали или имеют видимые признаки износа, замена также является необходимой.
Проверьте подвижность опор и амортизаторов. Если они работают неправильно или было обнаружено значительное ухудшение ходовых характеристик, необходимо заменить пружины.

Замена пружин подвески:

Снимите колеса передней части автомобиля, чтобы получить доступ к пружинам.
Поддерживайте переднюю часть автомобиля с помощью домкрата.
Отсоедините стабилизатор передней подвески, отвернув соединительные болты.
Отсоедините амортизатор от нижней опоры.
С помощью пружинного сжимателя снимите пружины с места крепления.
Если необходимо, установите новые пружины, следуя обратной последовательности действий.
Убедитесь, что все соединения и болты надежно закреплены.

После проверки и замены пружин подвески необходимо провести тестовую поездку и обратить внимание на изменение ходовых характеристик автомобиля. Если проблемы остаются, рекомендуется обратиться к специалисту для детального осмотра и диагностики

ИЖ-2126 «ОДА»

Изначально автомобиль назывался «Орбита», но название «Орбита» почти нигде не указывалось, поскольку товарный знак «Orbit» уже был зарегистрирован за рубежом (так назывался концепт-кар компании ItalDesign). На задней двери автомобиля до 2000 года был оригинальный шильдик «ИЖ2126», заменённый на наклейки «ODA» и «1.6c» (также были 1.7 и 1.8, в зависимости от двигателя).

Приборный щиток позаимствован у 41-го Москвича, а фары и руль — у «восьмёрки» (с 2000 года ставился руль от «десятки») — унификация по запчастям с другими отечественными автомобилями упрощала эксплуатацию, но придавал «Ижу» вид своеобразной «сборной солянки», что не шло на пользу имиджу. Кроме того, крупные угловатые фары ВАЗ-2108 посредственно вписывались в изначально рассчитанный на низкие округлые блок-фары передок «Ижа».

Привод сцепления гидравлический. Передняя подвеска — стойки типа «МакФерсон», задняя — почти аналогична «Жигулям».

Крупносерийно «Ода» выпускалась с тремя типами двигателей — ВАЗ-2106 1.6л, УЗАМ-3317 1.7л и УЗАМ-3313 1.8л. Выпускались также мелкосерийные или опытные передне- и полноприводные версии автомобиля с различными двигателями (ВАЗ-21084, 2106, 21213, 2130, 21214, Hyundai G4GM семейства Beta, объёмом 1.8 литра, двухлитровым впрысковым УЗАМ-248i). Мелкосерийную модификацию автомобилей производила ижевская . Также, заводом выпускалась полноприводная версия 2126—060 с двигателем ВАЗ-21213, поставленная на конвейер по технической документации «Нормы-Авто» с незначительными изменениями конструкции.

В 2003 году автомобиль получил оригинальную панель приборов.

В 2004 году комбинация приборов была модернизирована и получила один (два) жидкокристаллических дисплея. Также была обновлена обивка салона — она стала двухцветной: серый низ, чёрный верх. Готовился внешний рестайлинг, который по имеющейся информации должен был принести в облик автомобиля новые бампера под цвет кузова, молдинги на боковине, а также позаимствованные у ВАЗ-ов «тринадцатого» семейства узкие фары.

1 июля 2005 года всё семейство Иж-2126 было снято с производства.

БЕЗОПАСНОСТЬ

При разработке Иж-2126 «Ода» прошёл полный цикл испытаний, включая краш-тесты по стандартам, которые действовали на момент его постановки на производство, но к появлению новых стандартов на смещённый (R94) и боковой (R95) удары оказался не готов. В результате проведенного «Авторевю» краш-теста (фронтальный удар по стандартам EuroNCAP) автомобиль получил 2 балла из 16. Конструкторы завода провели большую работу по изменению конструкции и усилению кузова, в том числе, используя результаты испытаний «Авторевю», и добились положительного результата (испытания проводились на АвтоВАЗе), но в серию эти изменения не пошли, ввиду снятия автомобиля с производства.

Настройка развал-схождения передних колес

Для настройки развала-схождения тебе понадобятся следующие инструменты:

Ключи для откручивания гаек и болтов
Инструмент для изменения угла поворота колеса (вороток, стяжной ключ или специализированный инструмент для развала-схождения)
Автомобильный уровень
Измерительная лента

Приступая к настройке, сначала обязательно проверь правильность установки автомобиля на плоской поверхности. Затем осмотри колеса и подвеску на наличие видимых повреждений. Если обнаружены какие-либо повреждения, рекомендуется их устранить перед настройкой.

Процесс настройки развал-схождения передних колес можно разделить на следующие шаги:

Открути стяжные гайки на регулировочных штоках передних колес.
Подними переднюю часть автомобиля и установи автомобильный уровень на горизонтальной поверхности.
Измерь развал-схождение колес с помощью измерительной ленты. Измерения проводи на расстоянии около 20 сантиметров от земли и на расстоянии около 20 сантиметров от внешнего края колеса. Запиши полученные значения.
Если значения развала и схождения не входят в рекомендуемый диапазон, настрой развал-схождение с помощью инструмента для изменения угла поворота колеса.
После настройки развала-схождения, аккуратно заверни стяжные гайки на регулировочных штоках, чтобы предотвратить изменение настроек.

После завершения настройки развал-схождения, рекомендуется сделать тестовую поездку и проверить изменения в поведении автомобиля на дороге. Если необходимо, повтори процедуру настройки. Помни, что правильная настройка развал-схождения передних колес поможет улучшить управляемость и безопасность на дороге.

Проверка правильности установки передних стоек Иж Ода 2126

После замены передних стоек на автомобиле Иж Ода 2126, необходимо провести проверку работы системы подвески и убедиться в правильной установке новых стоек.

Шаг 1: Внешний осмотр

Перед проведением различных проверок необходимо визуально оценить состояние новых передних стоек. Убедитесь, что они установлены правильно и надежно закреплены на автомобиле

Обратите внимание на отсутствие видимых повреждений, трещин или изломов стоек

Шаг 2: Проверка вертикальности стоек

С помощью уровня проверьте вертикальность установленных передних стоек автомобиля Иж Ода 2126. Плотно прижмите уровень к поверхности стоек и удостоверьтесь, что они находятся в вертикальном положении. Если стойки наклонены, это может свидетельствовать о неправильной установке.

Шаг 3: Проверка свободного хода стоек

Аккуратно попытайтесь сдвинуть передние стойки в горизонтальном направлении. Они должны быть надежно закреплены и не иметь свободного хода. Если стойки перемещаются или имеют зазоры, это может указывать на неправильную установку или несоответствие размеров новых стоек.

Шаг 4: Проверка работоспособности подвески

После установки новых передних стоек необходимо проверить работоспособность системы подвески автомобиля Иж Ода 2126. Отправьтесь на тестовую поездку и оцените поведение автомобиля на дороге

Обратите внимание на отсутствие посторонних шумов, странных вибраций или покачивания кузова. Если возникают какие-либо проблемы, обратитесь к специалистам для дальнейшей диагностики и решения проблемы

Таблица: Рекомендации по проверке установки передних стоек Иж Ода 2126

Шаг проверки	Действие	Результат
Шаг 1: Внешний осмотр	Осмотреть передние стойки на наличие повреждений	Стойки должны быть целыми и без видимых дефектов
Шаг 2: Проверка вертикальности стоек	Проверить вертикальность стоек с помощью уровня	Стойки должны быть вертикальными
Шаг 3: Проверка свободного хода стоек	Сдвинуть стойки в горизонтальном направлении	Стойки не должны иметь свободного хода
Шаг 4: Проверка работоспособности подвески	Проверить поведение автомобиля на дороге	Отсутствие посторонних шумов, вибраций и покачивания

Ремонт задней и передней подвески автомобиля своими руками

Ремонт задней подвески вполне по силам выполнить самостоятельно. Процесс достаточно трудоемкий, однако не требующий специальных навыков и знаний.

Необходимо лишь обзавестись следующими инструментами:

домкраты;
подъемник или яма;
набор шестигранников;
рожковые ключи и головки;
молоток;
съемник;
пружинные стяжки;
проникающая смазка типа ВД-40;
смазка «Литол»;
болгарка – в некоторых случаях без нее не обойтись.

При наличии такого набора инструментов можно смело приступать к самостоятельному ремонту задней подвески.

Передние колеса легковых машин обычно оборудуют независимой подвеской. Комфортность передвижения в таком случае на высоте, ведь каждое колесо надежно сцеплено с дорогой.

А вот задняя подвеска зависимая, колеса соединены балкой. То есть колебания одного колеса передаются другому, снижая его сцепление с дорожным покрытием.

Определить исправность амортизаторов и пружин можно, нажав и отпустив угол кузова машины. Исправный амортизатор должен вернуть кузов в исходное положение без колебаний. В случае наличия колебаний необходимо тщательно обследовать амортизатор, пружину, верхнюю и нижнюю опоры стойки. Визуально оценивают геометрию задних колес. Если углы их наклона не одинаковые или колеса располагаются на разной высоте от корпуса, это свидетельствует о дефекте балки, которую нужно заменить.

Движение по плохой дороге с ямами сопровождается стуком в подвеске.

Стуки появляются из-за износа и старения сайлентблоков. Итог разрушительных процессов – появление зазоров в сайлентблоках, люфт балки и рычага друг относительно друга. Если движение автомобиля сопровождается необычным гулом в колесе, нужно проверить люфт ступичного подшипника.

Опишем процедуру замены заднего амортизатора. Предварительно, за несколько часов до работы, неплохо обработать все болтовые соединения смазкой ВД-40. Если амортизатор находится внутри пружины, для его замены нужно эту пружину сжать. Делается это при помощи пружинной стяжки. Откручивают крепление амортизатора к подвеске. Если гайки «прикипели», используют усилители ключей или нагрев болтовых соединений. После откручивания гаек вынимают болты из проушин и снимают неисправный амортизатор.

Установка нового амортизатора производится в обратной последовательности. Чтобы совместить нижнее крепление амортизатора с проушиной в подвеске, нужно приподнять машину домкратом. Затяжку всех гаек надо проводить динамометрическим ключом, соблюдая момент затяжки, приведенный в руководстве по эксплуатации автомобиля.

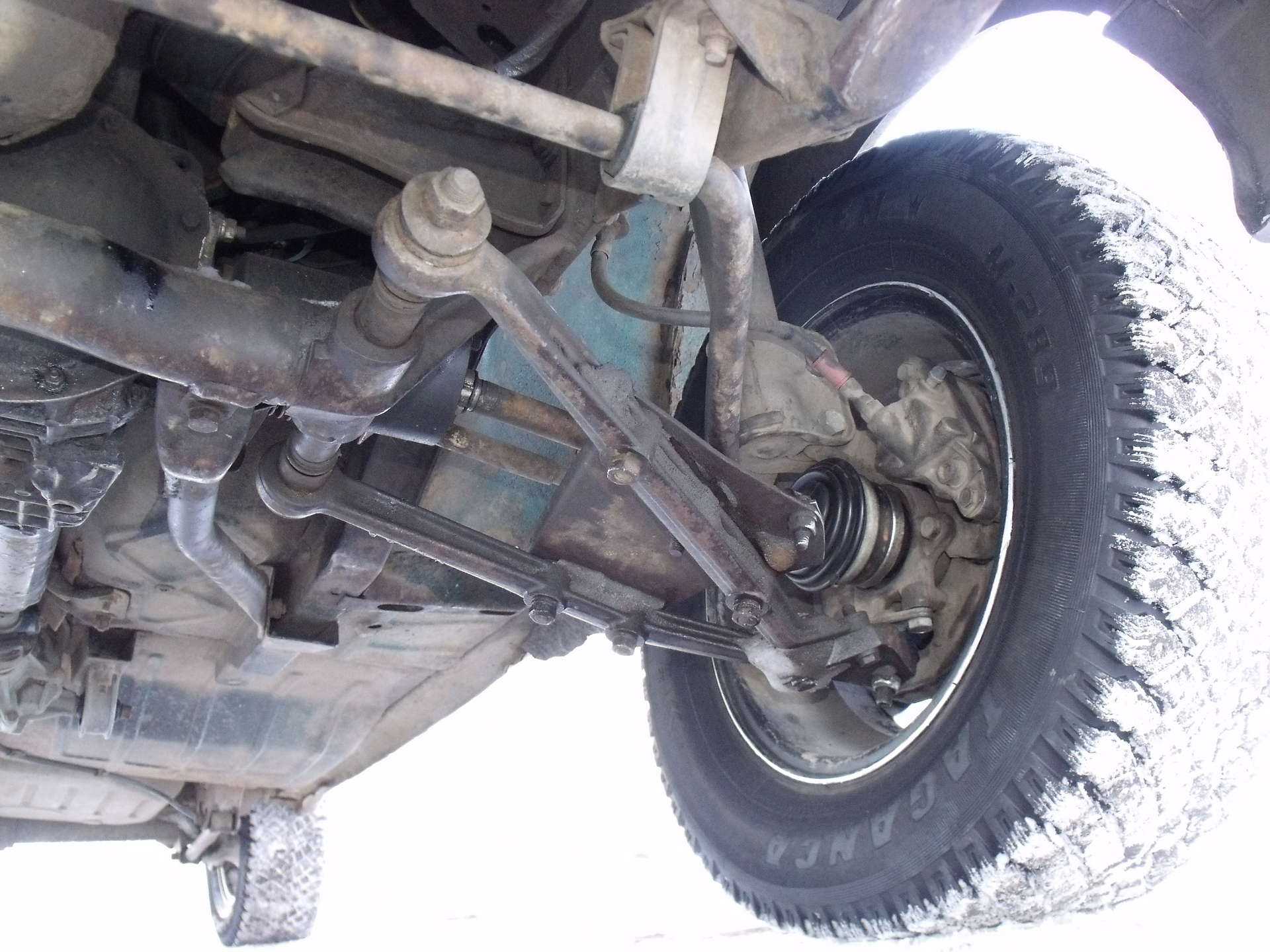

Модернизация передней подвески иж 2126 4х4

ИЖ 2126 4×4 Ода – полноприводная модификация классического ИЖ 2126. Модель появилась как результат тюнинга обычной «Оды». В далеком 1995 году ЗАО «Норма-Авто» производит первую версию ИЖ 2126—060 4х4 на основе агрегатов 213-й Нивы с независимой задней подвеской. Двигатель устанавливался на подрамник собственного производства, сваренный из труб (это вообще, оригинальная конструкция «Нормы-Авто», которая потом перекочевала на заводские Оды 4х4). Передние рычаги устанавливались от Нивы с переходной деталью под шаровые опоры ВАЗ 2108. Поворотный кулак — ВАЗ 2108.

Над этой моделью происходит основная работа по изменению конструкции. Сначала передние рычаги стали делать унифицированными с моноприводной моделью, оставив поворотные кулаки от ВАЗ 2108. Амортизаторные стойки стали изготавливать из моноприводных, путем приваривания рулевой сошки. Увеличение клиренса достигалось путем установки проставки между поворотным кулаком и стойкой. Задний мост, слегка доработанной конструкции — наварены проставки под пружины, амортизаторы и тягу Панара для увеличения высоты кузова. Установлен «грузовой» дифференциал с передаточным отношением главной пары 4.22. На российском рынке полноприводная «Ода» является достаточно редкой.

Краткие технические характеристики

Izh 2126 4×4 1.6 — 157 км/ч 15 с 1568 см³ 73 9.5 л Izh 2126 4×4 1.7 — 157 км/ч 20 с 1700 см³ 85 9.8 л Izh 2126 4×4 1.8 — 157 км/ч 16 с 1816 см³ 85 10.0 л

ИЖ 2126 4×4 технические характеристики:

Тип кузова Цельнометаллический «хэтчбек» несущего типа, оцинкованный Габаритные размеры 4053х1660х1450 мм Дорожный просвет 155 мм Размер багажника 958 л Снаряженная масса 1090 кг Максимальная масса 1490 кг База 2470 мм Тип двигателя Бензиновый, четырехтактный, карбюраторный Объем топливного бака 45 л Коробка передач Механическая, пятиступенчатая Система зажигания Бесконтактная Раздаточная коробка Механическая, одноступенчатая, с межосевым шестеренчатым дифференциалом и механизмом принудительной блокировки; передаточное число раздаточной коробки — 1,0 Передняя подвеска Независимая, типа «Макферсон», пружинная с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости Задняя подвеска Зависимая, рычажного типа, пружинная с гидравлическими телескопическими амортизаторами Максимальная скорость 130 км/ч Время разгона до 100 км/ч 20 с

Передняя подвеска Иж 2126-062.

Рис. 1. Передняя подвеска: 1 — болт; 2 — пружинная шайба; 3 — скоба; 4 — резиновая втулка; 5 — штанга стабилизатора; 6 — передняя поперечина; 7- шайба; 8- резиновая втулка; 9- пластмассовая втулка; 10 -гайка; 11 — шплинт; 12 — верхняя опора стойки; 13 — опорная чашка; 14 — упорный подшипник; 15 — пружина стойки; 16 — чехол; 17 — амортизаторная стойка; 18 — подрамник; 19 — рычаг.

Передняя подвеска Иж 2126-062 (4х4) являет собой комбинацию подвесок автомобилей Иж-2126 и ВАЗ-2108: на стандартных стойках и рычагах установлена ступица ВАЗ-2108. Кроме того, изменена поворотная схема: оригинальный поворотный рычаг приварен в нижнему торцу стойки. Так же для увеличения дорожного просвета установлены проставки на штоках амортизатора.

Замена передней стойки на новую:

Шаг 1: Подготовка

Прежде чем приступить к замене передней стойки, необходимо приподнять автомобиль и установить под ним опоры. Убедитесь, что автомобиль находится в безопасном и устойчивом положении.

Шаг 2: Демонтаж старой стойки

Сначала необходимо отсоединить амортизатор от ступицы автомобиля. Для этого отверните гайку, которая крепит стойку к ступице, с помощью специального инструмента, такого как ключ для шаровой опоры или специальный ключ.

Затем отойдите в сторону от колеса и аккуратно выведите стойку из колесного арки. Избегайте применения чрезмерного усилия, чтобы не повредить другие детали автомобиля.

Шаг 3: Установка новой стойки

Установите новую стойку в колесную арку и аккуратно введите ее в место прилегания. Убедитесь, что стойка плотно прилегает к другим деталям и не имеет люфта.

Затем закрепите стойку к ступице с помощью гайки. Прикручивайте ее до тех пор, пока гайка не будет надежно закреплена, но не затягивайте ее слишком сильно.

Заключение

Теперь вы знаете, как заменить переднюю стойку на новую. Следуйте указанным шагам и используйте правильные инструменты для выполнения процедуры. Если у вас возникнут проблемы или вопросы, лучше обратиться к профессионалам, чтобы избежать повреждения автомобиля или травмирования.

Помните, что безопасность всегда должна быть на первом месте, поэтому не забывайте использовать защитные средства и быть внимательными во время работ по замене стойки.

Технические особенности при замене передних стоек Иж Ода 2126

1. Подготовка и инструменты

Перед началом замены передних стоек на Иж Ода 2126 необходимо убедиться в наличии необходимых инструментов:

Гаечный ключ
Отрезной плоскогубцы
Пневматический ключ
Домкрат
Стяжные ремни
Монтажная паста

2. Снятие старых стоек

Для начала необходимо поднять переднюю часть автомобиля при помощи домкрата. Затем снять колесо, чтобы получить доступ к стойкам. Поддерживая стоеку, открутите гайки и болты, крепящие стойку к кузову и амортизатору

Осторожно извлеките старую стойку из автомобиля и отложите ее в сторону

3. Установка новых стоек

Перед установкой новых стоек убедитесь, что они соответствуют модели автомобиля Иж Ода 2126. Перед установкой стоек обработайте их специальной монтажной пастой, чтобы предотвратить повреждение подвески. Затем вставьте новую стойку на место и закрепите болтами и гайками к кузову и амортизатору.

4. Заключительные шаги

После установки новых стоек убедитесь, что они надежно закреплены и не вызывают люфтов. Установите колесо и плотно закрепите гайками. Опустите автомобиль с помощью домкрата и проверьте, как работает подвеска. Если необходимо, повторите процедуру для замены второй передней стойки.

Замена передних стоек на Иж Ода 2126 является ответственной задачей, поэтому, если у вас нет опыта или навыков, лучше обратиться к профессиональному автомеханику.
