Разборка, ремонт и сборка головки блока цилиндров ваз 2170 приора

Определяем неисправный Гидрокомпенсатор

Гидрокомпенсаторы, которые также называют гидротолкателями, выполняют регулировку зазоров клапанов мотора на Приоре 16 клапанной. Ниже будет приведена схема, как проходит демонтаж и замена ГК, но для начала стоит узнать, как определить дефектную деталь среди остальных.

Проверка компенсаторов осуществляется следующим образом:

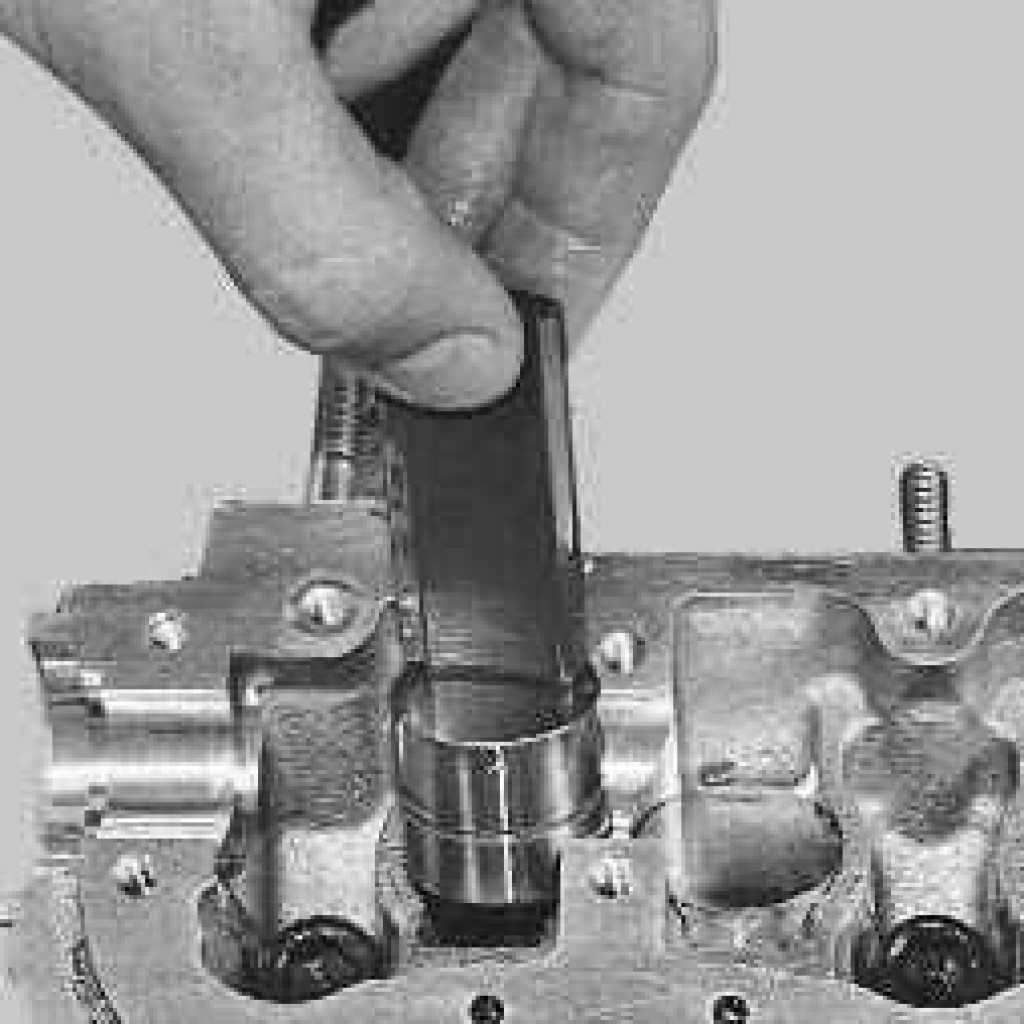

1. По очереди нажимаем на каждый ГК отверткой. Проверьте, чтобы кулачок распределительного вала был обращен задней частью к толкателю;
2. Если компенсатор исправен, вам понадобится приложить значительное усилие, чтобы прожать его;

Есть еще один метод – поставьте кулачки выступами вверх. Теперь нужно проверить, есть ли между кулачками и ГК зазоры. Утапливая проверяемую деталь Приора 16, необходимость сравнить скорость его движения с остальным толкателями. Если вы обнаружили зазор или ГК слишком быстро опускается, то стоит извлечь толкатель и осмотреть его на наличие загрязнений.

Длина болтов гбц приора

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров лада приора снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», ключ-шестигранник «на 10», отвертка.

Прокладка головки блока — однократного использования, поэтому при каждом снятии головки блока прокладку необходимо заменять.

• 1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
• 2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
• 3. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления топлива в системе питания двигателя»).
• 4. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
• 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
• 6. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра лада приора»).
• 7. Отсоедините от дроссельного узла шланги подогрева, малой ветви системы вентиляции картера, продувки адсорбера, воздухоподводящий рукав, колодки жгутов проводов датчика положения дроссельной заслонки и регулятора холостого хода (см. «Снятие и установка дроссельного узла»).
• 8. Снимите дроссельный узел ваз 2170 (см. «Снятие и установка дроссельного узла»).
• 9. Отсоедините колодки жгута проводов от катушек зажигания приора. Снимите катушки зажигания и выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания»).

10. Отсоедините колодку жгута проводов от датчика аварийного падения давления масла…

11. …от датчика температуры охлаждающей жидкости системы управления двигателем приора…

12. …и показателя фаз.

13. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения priora от патрубков термостата.

14. разъедините колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.

15. Отверните ключом «на 13» гайку крепления наконечника «массового» провода…

16. …и снимите провод.

17. Раскрутите гайку штуцера топливного шланга и отсоедините его от трубки топливопровода ваз 2171.

Наконечник трубки топливопровода уплотнен резиновым кольцом. Не потеряйте его при разборке. Сильно обжатое или надорванное уплотнительное кольцо замените.

18. Выверните винт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимите пластину.

19. Ключом «на 10» раскрутите болт крепления…

• 20. …и отсоедините «массовый» провод от головки блока.
• 21. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров лада приора»).
• 22. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока цилиндров»).

23. Выверните шестигранным ключом «на 5» болты крепления и снимите переднюю защитную крышку ремня привода газораспределительного механизма..

24. …и вытащите крышку.

25. Шестигранным ключом «на 5» выверните болты крепления нижней передней крышки ремня привода газораспределительного механизма…

26. …и демонтируйте крышку.

27. Ослабьте ключом «на 15» болт крепления натяжного ролика ваз 2171.

28. . и выньте ремень привода газораспределительного механизма.

29. Удерживая шкивы распределительных валов ваз 2170 от проворачивания, выверните болты крепления шкивов…

30. …и достаньте шкивы…

31. …и извлеките шпонки из пазов хвостовиков валов.

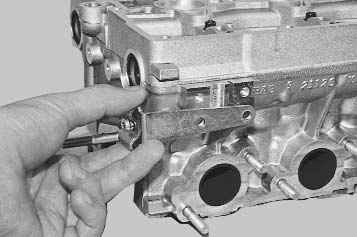

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.

У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.

32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик.

Обратите внимание на то, что под роликом установлено дистанционное кольцо

33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик ваз 2170.

34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма.

35. . и снимите крышку.

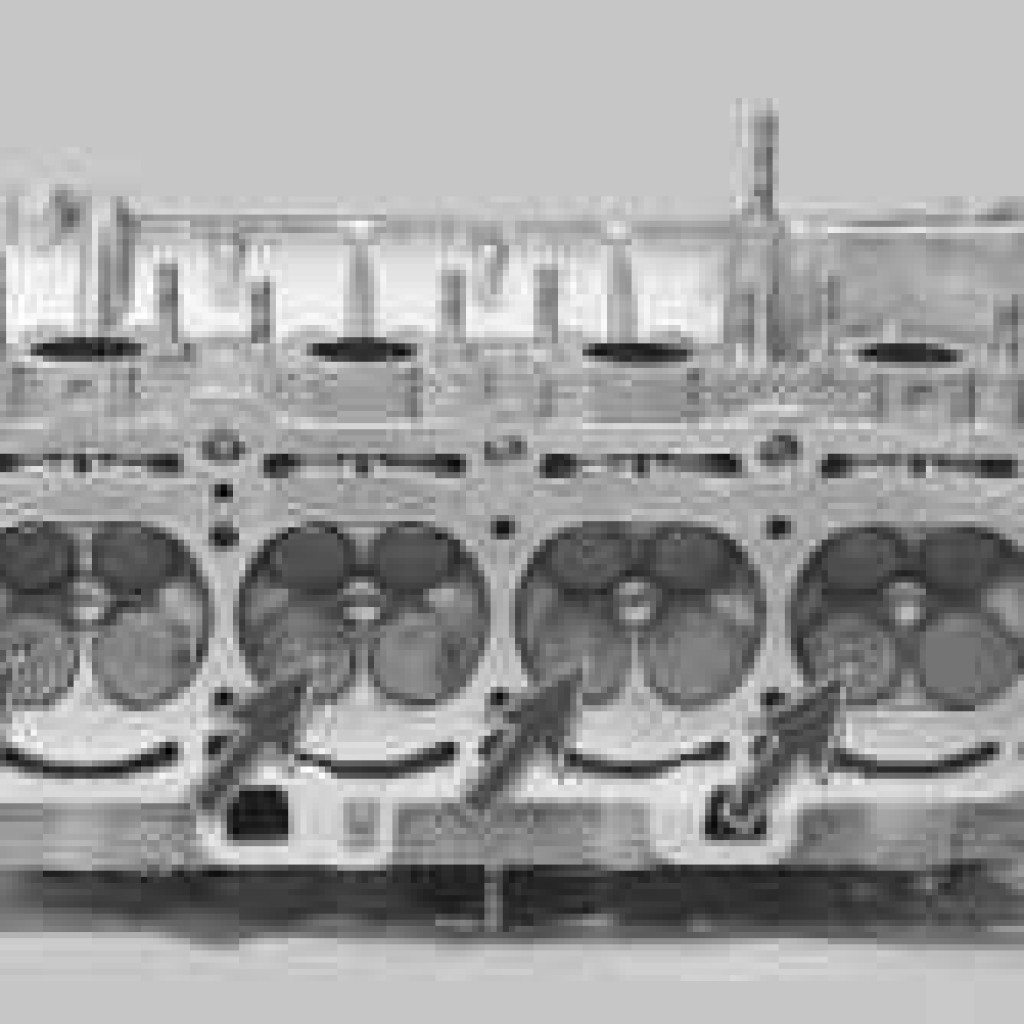

Порядок затяжки болтов крепления головки блока цилиндров

36. Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров лада приора в порядке, обратном затяжке.

37. . и достаньте головку блока с двигателя.

• Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров.
• Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки. Затягиваем болты крепления крышки шатуна моментом 5 кгс*м. Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

1. сначала все затягиваем моментом 2 кгс*м
2. затем все затягиваем моментом 7 – 8 кгс*м
3. доворачиваем на 90 градусов
4. еще раз доворачиваем на 90 градусов

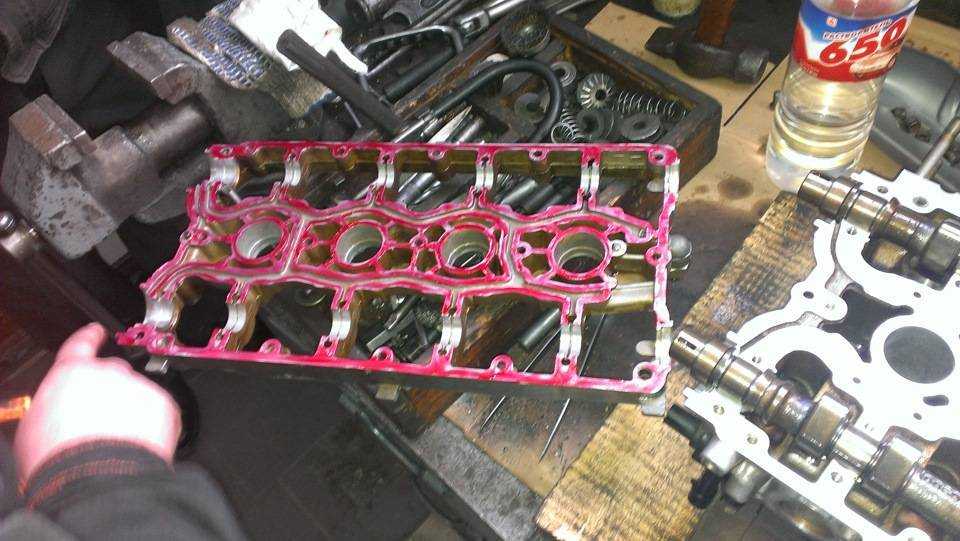

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло

Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру

Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

Проверка обратного клапана ГБЦ

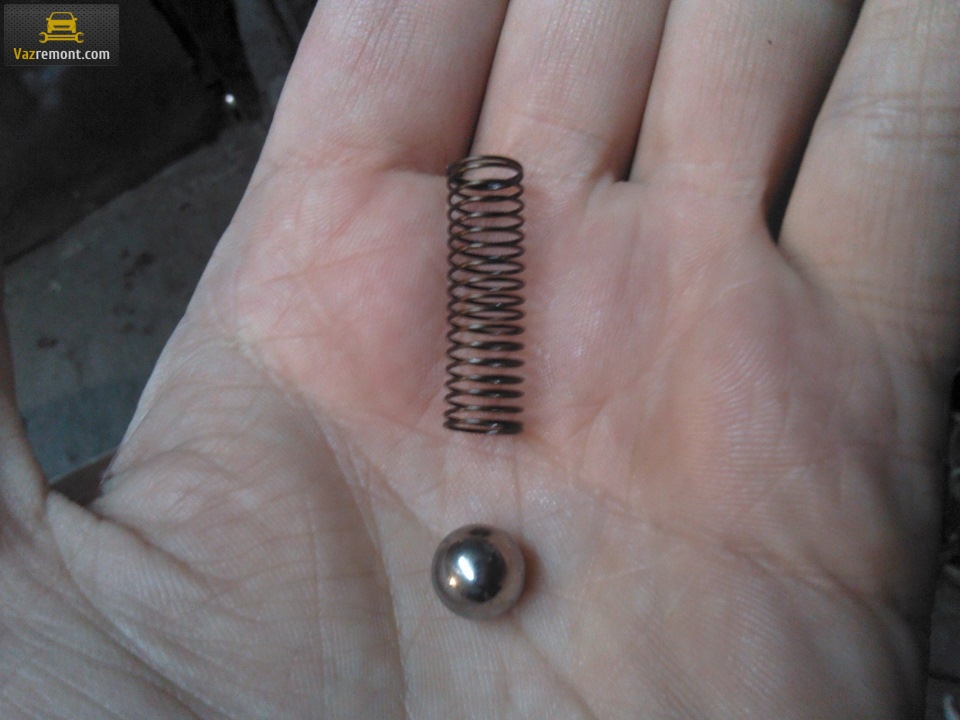

При разборе толкателя вы наткнетесь на обратный клапан ГБЦ, в котором присутствует шарик с пружиной. Осмотрите обратный клапан ГБЦ, если эти элементы повреждены, то здесь поможет только замена толкателя. Обратный клапан ГБЦ вместе с его компонентами можно заменить целиком, но найти эти детали можно далеко не в каждом автомобильном магазине. Они не пользуются спросом, так как он редко выходит из строя.

Когда будете осматривать обратный клапан, проверьте, сухой ли он или нет. Если гидрокомпенсатор работает исправно, то обратный клапан должен быть в масле. Можно залить в него смазку и посмотреть, почему уходит масло.

Демонтаж ГБЦ

Прежде всего, чтобы добраться до головки блока цилиндров, нужно снять крышку ГБЦ. Для разных 16-клапанников эта операция отличается, и артикулы крышки тоже выглядят по-разному: 2112-1003260 (-10) и 21124-1003260.

Крышка от ДВС ВАЗ-21124 (1,6 л)

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

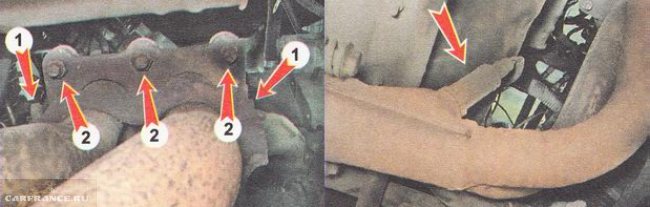

1. Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

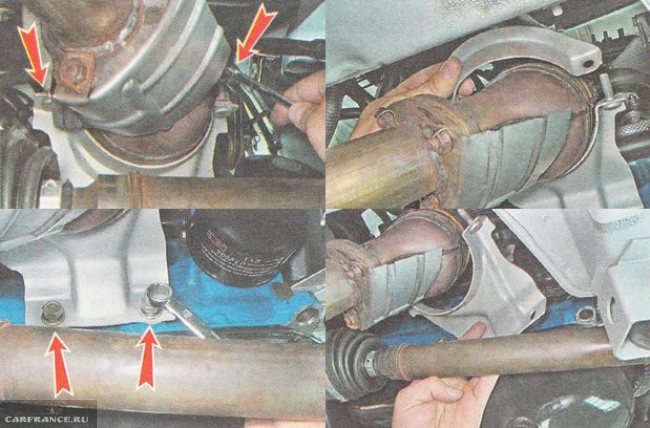

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Порядок откручивания (слева) и заворачивания крепёжных винтов

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь. Обязательно в последовательности указанной на фотографии.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ. Обязательно в последовательности указанной на фотографии.

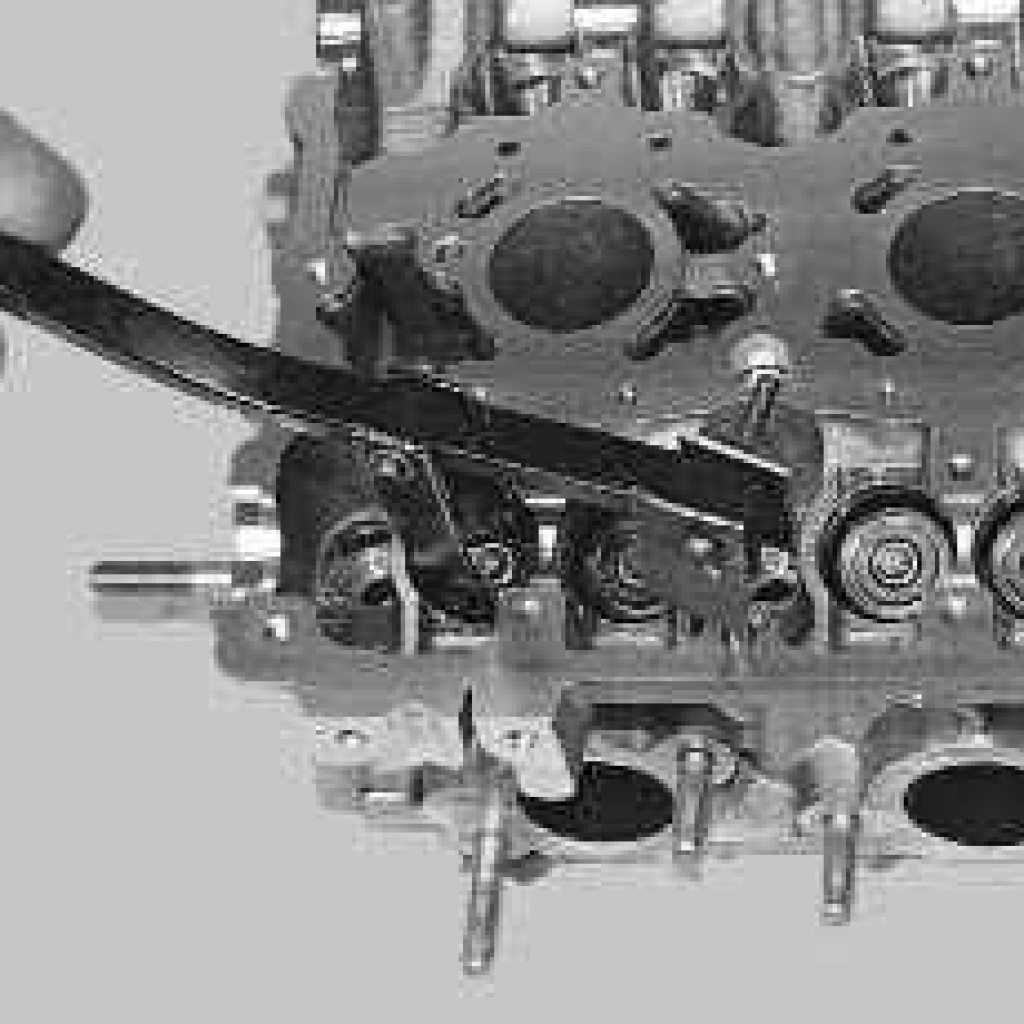

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

1. Начинается работа со снятия воздушного фильтра, проводки, которая будет мешать вам демонтировать катушку и впускной коллектор. Также снимите дроссельную заслонку. Сложнее всего будет демонтировать коллектор – его крепление расположено под генератором. Чтобы добраться до него, следует открутить крепеж генератора и снять его ремень. Подходящим инструментом отодвиньте генератор Лада Приора в сторону;

Работа двигателя после замены ГК:

Навесное оборудование

1. Впускной коллектор приобретаем фирмы PRO.CAR. Такой ресивер позволяет выровнять полку крутящего момента, что бы тяга, появившаяся на низах не упала резко до 6000 об/мин.
2. Дроссельную заслонку оставляем заводскую.
3. Форсунки от ЗМЗ 406 имеют большую пропускную способность, а также меньше склонны к засорению.
4. Водяной насос фирмы Luzar версии “Turbo”.
5. Остальные элементы системы охлаждения ставим заводские.
6. Масляный насос можно оставить стандартный, только установить новые шестерни, либо шестерни увеличенной производительности фирмы PRO.CAR. Обязательно к приобретению новый маслоприемник.
7. Комплект ремня ГРМ усиленный фирмы Gates.
8. Выпускной коллектор типа вставки вместо катализатора.
9. Новые свечи и катушки зажигания.
10. Комплект прокладок.
11. Усиленные подушки двигателя.

Перед установкой деталей нужно отдать ГБЦ на шлифовку и монтаж новых деталей. После чего требуется сборка низа.

Как поменять прокладку ГБЦ на «Приоре»

Часто можно услышать от старых водителей: «Ну, пошла вода в хату!» Неопытный автолюбитель в удивлении начнёт осматривать коврики, с подозрением косясь на район печки, или просто будет недоуменно смотреть на сказавшего.

В чём тут дело? В том, что так говорят, когда произошло попадание охлаждающей жидкости в масляный поддон. Причиной этого, чаще всего, становится прогорание прокладки головки блока цилиндров (ГБЦ).

Что это такое, и как исправить этакую напасть у «Приоры» написано ниже.

Признаки прогорания прокладки ГБЦ

Обычно это происходит на участках между цилиндрами. Это самое тонкое место прокладки. И степень повреждения бывает различной. Также признаки того, что прокладка требует замены, зависят от того, какой из каналов в стенке блока оказался повреждённым:

Если пострадал масляный канал, в рабочий цилиндр начнёт попадать машинное масло. Это вызовет быстрое замасливание, и выход свечи из строя. Появляются пропуски воспламенения. Двигатель «троит». Этот признак, в общем-то, общий для всех вариантов. Повышается расход масла.

Если пробой в систему охлаждения, то при минимальном нагреве двигателя, охлаждающая жидкость в расширительном бачке идёт пузырями. Впечатление такое, что мотор «кипит», хотя температура нормальная.

Из выхлопной обильное течение конденсата, с запахом охлаждающей жидкости.Ну а повреждение двух каналов на «Приоре» приводит к попаданию жидкости в масляный поддон. Масло становится серым и пузырчатым. Это сразу видно на щупе уровня масла.

Так же падает компрессия в цилиндрах двигателя «Приоры».

Прокладка ГБЦ «Приоры» выполнена из специального паронита и металла. При покупке в магазине для замены, стоит тщательно проверить деталь на отсутствие трещин и изломов. К сожалению, подобные дефекты не редкость.

Как заменить

Эта работа относится к серьёзным видам ремонта. Поэтому подходить к ней нужно аккуратно. Ведь придётся снимать головку блока цилиндров на «Приоре». Проходит она в несколько этапов:

1. Подготовка «Приоры»
2. Отключение электрики.
3. Снятие ресивера впуска.
4. Снятие ремня газораспределительного механизма (ГРМ)
5. Демонтаж крышки клапанов.
6. Снятие непосредственно ГБЦ.
7. Проверка состояния головки.
8. Замена прокладки.
9. Сборка в обратном порядке.

Подготовка заключается в проверке всего необходимого для этой операции, ключей, прокладок для замены, герметика. Снятие декоративной крышки с двигателя. Слить жидкость охлаждения. Снять привод дросселя и воздушный патрубок.

Потом отключается аккумулятор, и начинается отсоединение разъёмов датчиков и исполнительных механизмов.

Это Датчик дроссельной заслонки, положения распредвала, давления масла, регулятора холостого хода, катушек зажигания и форсунок.

Ресивер отделяется после откручивания 2 гаек на 10 в верхней части и 5 гаек и болтов на 13, крепящих его к ГБЦ. Отсоединение и установка ремня ГРМ достаточно описано во многих статьях.

Сняв крышку, шестигранником вывернуть 10 болтов крепления ГБЦ и снять её.

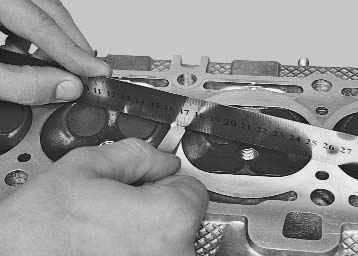

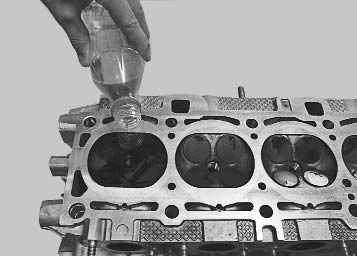

Важно! Проверить состояние головки на искривление, с помощью металлической линейки. Если есть малейшее подозрение на то, что головку «повело», отдать её на шлифовку токарю

Заменить прокладку. Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке

Особое внимание во время замены прокладки, необходимо уделять порядку затяжки болтов крепления головки

От правильной затяжки зависит долговечность установленной взамен, новой прокладки «Приоры». Затягивать нужно начиная от центра, и крест-накрест двигаться к краям. В разные стороны. Тогда поставленная на замену прогоревшей прокладка, прослужит долго.

Далее, полезное видео о замене прокладки ГБЦ «Приоры»:

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки. Затягиваем болты крепления крышки шатуна моментом 5 кгс*м. Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

1. сначала все затягиваем моментом 2 кгс*м
2. затем все затягиваем моментом 7 – 8 кгс*м
3. доворачиваем на 90 градусов
4. еще раз доворачиваем на 90 градусов

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло

Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру. Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире

Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.
