Карбюратор «ока»

Очистка элементов карбюратора от нагара и грязи

Карбюратор необходимо чистить и снаружи и изнутри. Оптимальным решением будет выполнить эту операцию на станции технического обслуживания, так как эта операция требует особой аккуратности. Но если автовладелец имеет опыт обслуживания запасных частей, то эту работу можно выполнить самостоятельно.

Чистка жиклеров

Отличительной чертой таких деталей как жиклер является то, что отверстия, которые в них проделаны, имеют строгие допуски и их нарушение может привести к нарушению параметров подачи топлива.

Жиклеры карбюратора ОКА необходимо прочищать через каждые 50 000 километров. Все дело в том, что из конструкции карбюратора в целом и строения самого топливного жиклера как раз именно он и подвергается налипанию копоти.

Для производства этой детали, как правило, применяют цветные металлы. Так как этот материал довольно мягкий, то для чистки отверстий использовать проволоку не стоит. Лучше всего применять деревянной зубочистки. Она сможет снять нагар без повреждения тела жиклера. Для получения большего эффекта от чистки отверстий имеет смысл продуть их сжатым воздухом.

Чистка дроссельной заслонки

Чистку дроссельной заслонки надо выполнять только тогда, когда существуют причины, указывающие на наличие нагара. На его наличие может указывать на то, что двигатель стал запускаться с перебоями, в его работе стали наблюдаться перебои и на холостом ходу обороты плывут.

На карбюраторах ДААЗ-1111 операцию по чистке воздушной заслонки желательно выполнять после 80 – 100 тысяч км. пробега. Для того, что бы выполнить эту операцию с максимальным эффектом заслонки надо снять. Удаление нагара надо проводить только мягкой тряпкой без ворса. Кстати, существуют специальные жидкости для очистки карбюраторов. Для очистки нагара такую жидкость наносят на его детали и затем, через некоторое время его надо стереть мягкой сухой тряпочкой.

Очистка поплавковой камеры

Поплавковую камеру необходимо чистить через каждые 80 тысяч км пробега. Для того, чтобы удалить нагар целесообразно карбюратор полностью разобрать, при этом поплавки удалять не надо.

В камеру заливают жидкость для очистки карбюраторов, кстати, допустимо использовать керосин. По истечении определенного времени, обычно это два – три часа жидкость растворит слой нагара. Ее необходимо слить и протереть полость камеры продуть и протереть насухо.

Кстати, иногда поплавковую камеру надо чистить из-за того, что в бензобак заливается некачественное топливо.

Настройка карбюратора

Как отрегулировать карбюратор на ОКЕ? На самом деле это не так и сложно, но для этого необходимо соблюсти несколько простых правил. На автомобиле ВАЗ — ОКА отрегулировать карбюратор можно в следующей последовательности.

1. К настройке карбюратора можно приступать только того, как двигатель вышел на рабочий режим и проверены другие системы автомобиля, в т.ч. и работа главного топливного и ускорительного насоса.
2. При выполнении настройки имеет смысл включить все электрооборудование фары и пр.

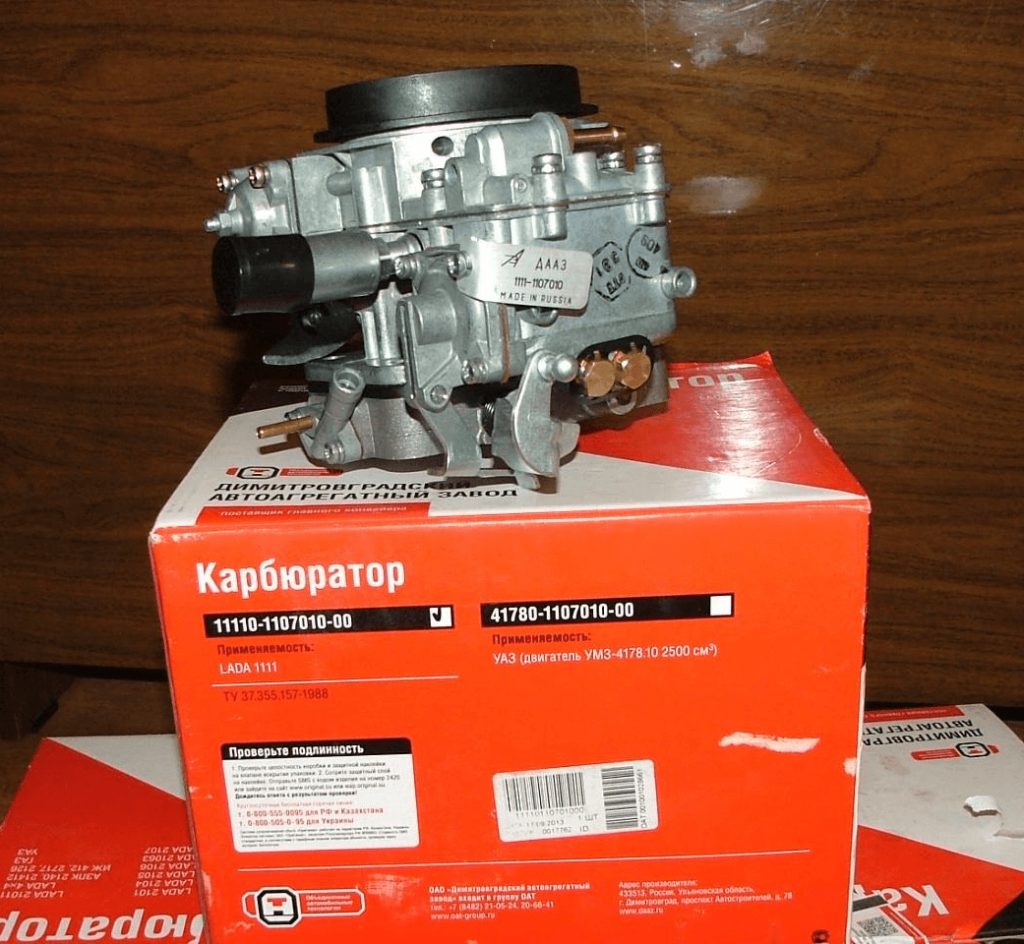

Устройство карбюратора автомобиля Ока

Автомобили под маркой «Ока» выпускались с 1987 по 2008 год, изначально производилась модификация ВАЗ-1111 (с двухцилиндровым двигателем объемом 0,65 литра). Обновленная модель ВАЗ-11113 была запущена в производство в 1995 году и получила двигатель объемом 749 см³. Изначально карбюратор ДААЗ 1111 разрабатывался Димитровградским автомобильным заводом для двигателей объемом 0,65 литра, сочетая в себе элементы карбюраторных узлов типа «Озон» и «Солекс». Впоследствии модель ДААЗ-11113 стала выпускаться под двигатель внутреннего сгорания объемом 0,75 литра (ДВС), который в дальнейшем подвергся небольшой модернизации.

Карбюратор 11113 – устройство для создания топливовоздушной смеси в определенной пропорции, задающее стабильную работу двигателя автомобиля на всех режимах. Корпус данного агрегата состоит из 3-х частей: верхней крышки, центральной (основной) части, где расположена поплавковая камера, и нижней части с дросселями (заслонки), само устройство карбюратора – двух камерное, с последовательным открытием дросселя.

Карбюратор в сборе состоит из

1. главной дозирующей системы (ГДС),
2. системы холостого хода,
3. экономайзера,
4. насоса педали газа,
5. пускового устройства,
6. поплавковой камеры
7. и переходной системы.

ГДС функционирует во всех режимах и состоит из диффузоров, топливных и воздушных форсунок для обеих камер.

Система холостого хода позволяет двигателю стабильно работать на минимальных оборотах и с минимальным расходом топлива.

Экономайзер обогащает топливную смесь при высоких оборотах и нагрузках.

Насос педали газа обеспечивает равномерную работу без провалов при нажатии на педаль газа. Кроме того, он обеспечивает бесперебойный запуск при низких температурах воздуха с помощью пускового устройства.

Наконец, поплавковая камера поддерживает постоянный уровень бензина в карбюраторе для стабильной работы двигателя, а переходная система обеспечивает плавные обороты без рывков при открытии вторичной камеры.

Каждая система этого агрегата выполняет свою конкретную задачу, а регулировку и настройку производим с помощью регулировочного винта, подбираем жиклеры, устанавливаем углы положений дроссельных и воздушных заслонок.

руководство по ремонту и эксплуатации ваз 11113 ока скачать

Категория: Руководства

Описание

ВАЗ 1111

Автомобили ВАЗ 1111 (Ока) 1988-2003 г. в.

Общая информация об автомобиле

3-дверный 4-местный хэтчбек особо малого класса с поперечным расположением двигателя и приводом на передние колеса. Выпуск Оки начат в 1989 году на Волжском автомобильном заводе. Двигатель — двухцилиндровый рабочим объемом 650 куб.см. в 1997 году увеличен до 750 куб.см. объем. В настоящее время пролизводство автомобилей Ока передано Камскому автомобильному заводу, а также Серпуховскому автозаводу. Кроме базовых моделей КамАЗ-11113 и СеАЗ-11113, предлагаются варианты с ручным управлением, предназначенные для инвалидов. Благодаря очень низкой цене представляет интерес для экспорта.

Эта небольшая машинка была разработана на волжском автозаводе для «корпоративного» выпуска на трех заводах — ваз, КамАЗ и СеАЗ (в инвалидном варианте). На волжском автомобильном выпускается с 1990 года.

Отличительные особенности — скромные габаритные размеры, передний привод, двухцилиндровый двигатель с рабочим объемом 650 кубических сантиметров («половинка» «восьмерочного» мотора), универсальный трехдверный кузов со складываемым задним сиденьем.

Позже появилась модификация 11113 с более мощным двигателем 0,75 литра. Кроме того, на базе «Оки» разработан электромобиль, штучно собирающийся в Опытно-Промышленном Производстве.

Несколько лет назад на волжском автозаводе выпуск «Оки» прекращен, теперь ее производят только КамАЗ и СеАЗ, хотя силовые агрегаты (только 0,75 литра) по-прежнему производит только ваз.

приходится тормозить «в пол» (по всей видимости, на испытуемой машине не был отрегулирован свободный ход педали).

Все для ВАЗ 1111 (Ока)

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111 допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

Переливает карбюратор

Нередко на Оке возникает ситуация, когда заливает карбюратор, при такой неисправности обычно очень сложно завести машину, а в иных случаях движок и вовсе не запускается. Здесь может быть несколько причин неполадки:

• не держит игольчатый клапан;
• бензонасос создает слишком большое давление топлива (если не установлена «обратка»);
• неправильно выставлен уровень в ПК (больше нормы);
• не герметичен поплавок.

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода.

1. При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
2. Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
3. Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

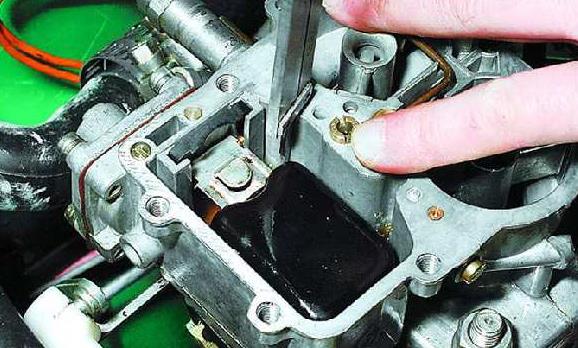

1. Снимаем крышку карбюратора (см. «Разборка карбюратора«,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
2. Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
3. Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
4. В качестве калибра можно использовать сверло.
5. Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

1. При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
2. При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).
3. Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
4. При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

1. Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
2. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
3. При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
4. При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.

ВАЗ 1111 | Регулировка уровня топлива в поплавковой камере

Регулировка уровня топлива в поплавковой камере карбюраторов ДААЗ-2141,
ДААЗ-2140-50 и ДААЗ-2140-70

1 – крышка карбюратора; 2 – седло игольчатого клапана; 3 – упор; 4 – игольчатый клапан; 5 – шарик игольчатого клапана; 6 – оттяжная вилка игольчатого клапана; 7 – язычок рычага поплавка; 8 – поплавок; 9 – прокладка крышки карбюратора;

Регулировка уровня топлива в поплавковой камере осуществляется через каждые
30 тыс. км, а также при увеличенном расходе топлива, замене игольчатого клапана
или поплавка.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять крышку 1 карбюратора и убедиться
в том, что поплавок 8 не имеет вмятин и пробоин, сво-бодно качается
на оси, а его масса вместе с массой рычага равна (12±1) г.

2. Проверить плотность затяжки седла 2 игольчатого
клапана в крышке 1 и отсутствие заеданий шарика 5 игольчатого клапана
4.
3. Установить крышку 1 вертикально штуцером
подвода топлива вверх. При этом игольчатый клапан 4 должен быть закрыт,
а язычок 7 рычага поплавка касаться шарика 5 игольчатого клапана,
не сжимая пружину шарика.
4. Проверить в этом положении зазор А между
средней частью поплавка и поверхностью прокладки 9, плотно прижатой
к фланцу крышки. Зазор должен быть равен (6,5±0,25) мм

При необходимости
осторожно подогнуть язычок 7 для получения требуемого зазора. Язычок
7 должен быть перпендикулярен оси игольчатого клапана, а его контактная
поверхность со стороны шарика не должна иметь повреждений, которые
могут быть причиной зависания клапана.
5

Проверить ход поплавка, который должен быть
(8±0,25) мм, при необходимости подогнуть упор 3.
6. Проверить, не препятствует ли оттяжная вилка
6 игольчатого клапана его свободному перемещению.
7. Установить крышку 1 карбюратора на место,
убедившись в том, что поплавок может свободно перемещаться, не задевая
стенок поплавковой камеры.

ДВИГАТЕЛИ МОДЕЛЕЙ 331 И 3313 С КАРБЮРАТОРАМИ ТИПА «СОЛЕКС»

Регулировка уровня топлива в поплавковой камере карбюраторов ДААЗ-21041 и
ДААЗ-21041-10

1 – поплавок; 2 – язычок рычага поплавка; 3 – клапан; 4 – прокладка крышки карбюратора; 5 – крышка карбюратора

Регулировка уровня топлива в поплавковой камере осуществляется через каждые
30 тыс. км.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить крышку 5 карбюратора горизонтально,
поплавками вверх.
2. В этом положении проверить зазор между каждым
поплавком и прокладкой 4, плотно прилегающей к крышке. Зазор должен
быть одинаков под каждым поплавком и равен (1±0,25) мм

При необходимости
осторожно подогнуть язычок 2 рычага поплавка для получения требуемого
зазора. Опорная поверхность язычка должна быть перпендикулярна оси
игольчатого клапана 3 и не должна иметь вмятин и забоин

Для соблюдения
вышеуказанных условий и исключения возможности задевания поплавков
за стенки поплавковой камеры допускается осторожное подгибание коромысел
поплавков в требуемой плоскости.

Проверять установку поплавка
следует всегда при замене поплавка или игольчатого клапана; в последнем случае
необходимо заменить также уплотнительную прокладку клапана.

Демонтаж карбюратора автомобиля ОКА 11113

Прежде чем переходить к демонтажу карбюратора, следует определиться с необходимым инструментарием.

Последовательность операций

1. Открывается капот автомобиля, с аккумулятора снимается отрицательная клемма.
2. Воздушная заслонка крепится к тяге с помощью болта на 12. Этот болт слегка ослабляется рожковым ключом.

Болт воздушной заслонки карбюратора автомобиля ОКА ослабляется с помощью рожкового ключа

Болт на кронштейне карбюратора автомобиля ОКА ослабляется рожковым ключом

Тяга воздушной заслонки карбюратора автомобиля ОКА снимается вручную

Промежуточная тяга карбюратора автомобиля ОКА снимается с помощью плоской отвёртки

Вентиляционный шланг с карбюратора автомобиля ОКА снимается вручную

Провода экономайзера холостого хода автомобиля ОКА отключаются вручную

Вручную снимается шланг вакуумнго регулятора на карбюраторе автомобиля ОКА

Отвёрткой ослабляется хомут главного топливного шланга карбюратора на автомобиле ОКА

Кронштейн воздушного фильтра автомобиля ОКА снимается вручную

После откручивания крепёжных гаек карбюратор с автомобиля ОКА снимается вручную

Очистка элементов карбюратора от нагара и грязи

Карбюратор необходимо чистить и снаружи и изнутри. Оптимальным решением будет выполнить эту операцию на станции технического обслуживания, так как эта операция требует особой аккуратности. Но если автовладелец имеет опыт обслуживания запасных частей, то эту работу можно выполнить самостоятельно.

Чистка жиклеров

Отличительной чертой таких деталей как жиклер является то, что отверстия, которые в них проделаны, имеют строгие допуски и их нарушение может привести к нарушению параметров подачи топлива.

Для производства этой детали, как правило, применяют цветные металлы. Так как этот материал довольно мягкий, то для чистки отверстий использовать проволоку не стоит. Лучше всего применять деревянной зубочистки. Она сможет снять нагар без повреждения тела жиклера. Для получения большего эффекта от чистки отверстий имеет смысл продуть их сжатым воздухом.

Чистка дроссельной заслонки

Чистку дроссельной заслонки надо выполнять только тогда, когда существуют причины, указывающие на наличие нагара. На его наличие может указывать на то, что двигатель стал запускаться с перебоями, в его работе стали наблюдаться перебои и на холостом ходу обороты плывут.

На карбюраторах ДААЗ-1111 операцию по чистке воздушной заслонки желательно выполнять после 80 – 100 тысяч км. пробега. Для того, что бы выполнить эту операцию с максимальным эффектом заслонки надо снять. Удаление нагара надо проводить только мягкой тряпкой без ворса. Кстати, существуют специальные жидкости для очистки карбюраторов. Для очистки нагара такую жидкость наносят на его детали и затем, через некоторое время его надо стереть мягкой сухой тряпочкой.

ВАЖНО! ПРИ ВЫПОЛНЕНИИ РАБОТ ПО ОЧИСТКЕ КАРБЮРАТОРА И ЕГО ДЕТАЛЕЙ ОТ НАГАРА И ДРУГИХ ЗАГРЯЗНЕНИЙ ДОПУСТИМО ИСПОЛЬЗОВАТЬ ТКАНЬ БЕЗ ВОРСА

Очистка поплавковой камеры

Поплавковую камеру необходимо чистить через каждые 80 тысяч км пробега. Для того, чтобы удалить нагар целесообразно карбюратор полностью разобрать, при этом поплавки удалять не надо.

В камеру заливают жидкость для очистки карбюраторов, кстати, допустимо использовать керосин. По истечении определенного времени, обычно это два – три часа жидкость растворит слой нагара. Ее необходимо слить и протереть полость камеры продуть и протереть насухо.

Кстати, иногда поплавковую камеру надо чистить из-за того, что в бензобак заливается некачественное топливо.

Настройка карбюратора

Как отрегулировать карбюратор на ОКЕ? На самом деле это не так и сложно, но для этого необходимо соблюсти несколько простых правил. На автомобиле ВАЗ — ОКА отрегулировать карбюратор можно в следующей последовательности.

1. К настройке карбюратора можно приступать только того, как двигатель вышел на рабочий режим и проверены другие системы автомобиля, в т.ч. и работа главного топливного и ускорительного насоса.
2. При выполнении настройки имеет смысл включить все электрооборудование фары и пр.

Следует отметить, что настройку карбюратора можно проводить, не демонтируя само устройство. Главное, надо снять воздушный фильтр, так как он ограничивает доступ к нему.

Настройка карбюратора ОКИ включает в себя следующие операции:

• регулировка расхода топлива;
• настройку оборотов холостого хода;
• регулировка динамики движения.

Для выполнения этих операций на карбюраторе установлено несколько регулировочных устройств.

1. Винт качества, поднимающий обороты двигателя в режиме холостого хода.
2. Винт количества топлива, регулирующий обогащение смеси топлива и воздуха.
3. Стопорные винты заслонки системы первой и переходной системы второй камеры.
4. Фиксатор жиклера холостого хода, который отвечает за их постоянство.

Параметры дозирующих систем карбюратора

Установка «Солекса» на Оку

Добиться экономии топлива, более стабильной работы двигателя часто удается, выполнив ремонт карбюратора, заменив ремкомплект, произведя грамотную регулировку. Но не всех владельцев малолитражных авто устраивает динамика мотора, его приемистость, поэтому некоторые водители производят тюнинг – устанавливают КУ «Солекс» от автомобилей 2108-09. Цена этого узла относительно небольшая, и многие могут позволить себе такую установку, но потребуются некоторые дополнительные детали и небольшая доработка. Понадобятся запчасти:

• толстая проставка под карбюратор;
• 2 тонких прокладки;
• хомуты;
• топливные патрубки (по необходимости).

В любом случае нужно будет что-то сделать с корпусом воздушного фильтра: или модернизировать уже имеющуюся в наличии деталь, или приобрести ее от модели ВАЗ-2108 (09). Здесь все дело в цене, и если хочется сэкономить, то лучше, разумеется, заняться модернизацией. Замена стандартного карбюраторного узла на «Солекс» производится так:

• снимаем старый КУ (демонтируем воздушный фильтр в сборе, отсоединяем топливные шланги, тягу газа, трос подсоса, откручиваем четыре гайки крепления);
• на коллекторную площадку устанавливаем тонкие прокладки, а между ними – проставку;
• прикручиваем Solex четырьмя гайками;
• прикрепляем тягу газа, проблем возникнуть не должно, здесь обычно не требуется подгонки;
• подсоединяем провод ЭМГ;
• закрепляем хомутами топливные патрубки, если «обратки» на машине нет, устанавливаем заглушку на соответствующий штуцер;
• трос воздушной заслонки нужно будет «перекинуть», иначе его длины не хватит;
• соединив и установив все, кроме «воздухана», накачиваем топливо бензонасосом в поплавковую камеру, пробуем произвести запуск движка.

Регулировку холостого хода следует проводить только после полного прогрева ДВС, настраивается ХХ с помощью заворачивания и отворачивания винтов качества и количества. Сначала «количеством» немного поднимаем обороты (примерно до 1000), затем закручиваем винтик качества до того момента, пока движок не заработает тише, появятся небольшие перебои. Немного «добавляем качество», чуть выворачивая винт, «количеством» добиваемся оборотов в стандартных пределах 850-900 об/мин.

В завершение устанавливаем на место «воздухан», проводим испытания на дороге. Если расход топлива кажется большим, или не устраивают холостые обороты, ХХ всегда можно отрегулировать на месте, уже не снимая корпуса воздушного фильтра.

Карбюратор автомобиля Ока» создан на базе карбюратора «Вебер», хорошо знакомого владельцам «Жигулей» до 1980 года. Основные отличия — иные диаметры жиклеров, установка электромагнитного запорного клапана, а также ряд устройств, связанных с поперечным расположением двигателя «Оки».

По сравнению с «Жигулями» карбюратор «Оки» фактически развернут на 90°: если смотреть по ходу автомобиля, поплавковая камера оказалась справа, а смесительные камеры -слева. Поэтому при резком левом повороте возникает «отлив» бензина от главных топливных жиклеров 16 и 23 (рис. 1) и трубки эконостата 17. «Отлив» бывает подчас настолько существенным, что в работе двигателя появляются рывки и провалы. Именно поэтому уровень топлива в поплавковой камере карбюратора «Оки» следует контролировать особенно тщательно, не допуская его понижения.

Модели карбюраторов для автомобилей ОКА

Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.

Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА

Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

Распространённые неисправности карбюратора и их причины

• карбюратор «стреляет». Это — наиболее распространённая неисправность, связанная с карбюраторами машин ОКА. Обычно проблема возникает из-за некачественного бензина. Из-за него в карбюратор начинает поступать слишком бедная топливная смесь, после чего водитель слышит под капотом громкий хлопок, напоминающий пистолетный выстрел. Для устранения проблемы следует слить некачественное топливо, сменить бензоколонку и почистить карбюраторные жиклёры;
• избыток бензина в карбюраторе. Если в устройство поступает слишком много бензина, то завести автомобиль очень трудно: двигатель запускается, но тут же глохнет. Для устранения этой проблемы необходимо точно отрегулировать карбюратор, а если проблема не ушла — установить новый комплект свечей зажигания;
• нет бензина в карбюраторе. Если бензин не поступает в карбюратор, то автомобиль просто не заведётся. Обычно топливо перестаёт поступать из-за засора в одной из камер устройства или из-за плохой регулировки. Решение только одно: снять карбюратор, полностью его разобрать и промыть;
• в карбюраторе образовался конденсат. Эта проблема встречается редко, но не упомянуть о ней нельзя. Чаще всего конденсат появляется в карбюраторе зимой, в сильные морозы. После этого машина очень плохо заводится. Если завести всё же удалось, надо как следует прогреть двигатель в течение 10–15 минут. Обычно этого бывает достаточно для полного устранения конденсата.

Переливает карбюратор

Нередко на Оке возникает ситуация, когда заливает карбюратор, при такой неисправности обычно очень сложно завести машину, а в иных случаях движок и вовсе не запускается. Здесь может быть несколько причин неполадки:

• не держит игольчатый клапан;
• бензонасос создает слишком большое давление топлива (если не установлена «обратка»);
• неправильно выставлен уровень в ПК (больше нормы);
• не герметичен поплавок.

Поиск причины дефекта обычно начинается с осмотра деталей поплавковой камеры, а если присутствует значительный перелив и пахнет бензином, в первую очередь следует обратить внимание на запорный механизм

Установка «Солекса» на Оку

Установка карбюратора «Солекс» на автомобиль «Ока» может стать отличным способом улучшить экономию топлива и способствовать более стабильной работе двигателя. Замена ремкомплекта и проведение необходимых регулировок может помочь, однако некоторые водители все равно могут быть недовольны производительностью или приемистостью двигателя. Инвестирование в карбюратор Солекс от моделей 2108−09 является доступным решением, хотя для этого потребуются дополнительные детали, такие как:

• толстые прокладки,
• тонкие прокладки,
• хомуты
• топливные трубки.

Кроме того, потребуется доработка корпуса воздушного фильтра, которая может заключаться либо в модернизации существующей детали, либо в покупке детали от модели Ваз-2108 (09). Последний вариант является более экономичным.

Для замены обычного карбюратора в сборе на карбюратор Солекс необходимо выполнить следующие действия:

1. Снимите старый карбюратор (демонтируйте блок воздушного фильтра, отсоедините топливные шланги, дроссельную заслонку и трос дроссельной заслонки; ослабьте четыре крепежные гайки);
2. Установите тонкие прокладки на прокладку коллектора и поместите между ними проставку;
3. Закрепите Солекс с помощью четырех гаек;
4. Подсоедините дроссельную заслонку, обычно проблем не возникает, регулировка здесь обычно не требуется;
5. Закрепите провод ЭМГ;
6. Закрепите топливные трубки хомутами, если на автомобиле нет «обратки», подключите ее к соответствующему фитингу;
7. Трос дроссельной заслонки необходимо «перевернуть», иначе его длина будет слишком короткой;
8. После подключения и установки всех компонентов, кроме «воздушного», закачайте топливо в поплавковую камеру и попытайтесь запустить двигатель.

Перед любой регулировкой оборотов холостого хода двигатель следует прогреть. Это делается путем вращения винтов качества и количества. Начните с увеличения оборотов примерно до 1000, затем затяните винт качества, пока двигатель не будет работать ровно, без заиканий и пауз. После этого с помощью винта количества добейтесь устойчивой скорости холостого хода в пределах 850–900 об/мин.

После этого проведите пробную поездку, и если расход топлива или обороты холостого хода окажутся неудовлетворительными, вы всегда сможете произвести регулировку на ходу, не снимая корпус воздушного фильтра.

Какие карбюраторы устанавливаются на автомобили «Ока»

Для оснащения силовых агрегатов автомобилей «Ока» используются карбюраторы производства Димитровградского автоагрегатного завода. Причём для «Оки» выпускаются карбюраторы ДААЗ специальной серии.

Карбюратор ДААЗ-1111 имеет некоторые специфичные отличия от аналогичных устройств. Так, поплавковая камера механизма размещается не вдоль карбюратора, а поперёк. Благодаря такому устройству карбюраторный механизм может получать дополнительное обогащение смеси непосредственно в момент резкого ускорения или торможения.

Карбюраторный механизм, используемый для оснащения автомобилей «Ока»

Сам по себе ДААЗ-1111 обладает упрощённой конструкцией, так как содержит минимальное количество электронных компонентов. Главными деталями узла считаются:

• устройство пуска двигателя;

• штуцер;

• клапанный механизм;

• рычаг регулирования;

• заслонки дросселя;

• две камеры внутреннего сгорания;

• поплавковая камера и поплавок.

Все элементы устройства объединены в общей чашке корпуса. Защиту от грязи, налипания пыли и климатических неблагоприятных условий обеспечивает крышка корпуса.

Для удобства эксплуатации и обслуживания карбюратор делится на три части:

1. Верхняя, которая состоит из крышки с фланцем, шпилек крепежа воздушного фильтрующего элемента и топливного штуцера.

2. Средняя — сам корпус карбюратора, в котором находятся диффузоры и поплавковая камера.

3. Нижняя состоит из дроссельных заслонок и тяги приводов.

Карбюратор на «Оке» осуществляет свои функции точно так же, как и аналогичные механизмы, установленные на других транспортных средствах. Топливо подаётся в полость поплавковой камеры, откуда направляется в первую или вторую камеру для обогащения воздухом. Специальные распылители дробят капли бензина, поэтому они легко смешиваются с воздухом и превращаются в топливовоздушную смесь. Эта смесь через диффузоры попадает в карбюратор и далее в мотор.

Таблица: параметры дозирующих систем карбюратора ДААЗ-1111–1107010

Параметры	Камера
первая	вторая
Диаметр диффузора, мм	20	25
Диаметр смесительной камеры, мм	28	36
Тарировка главного топливного жиклера	95	95(102,5)*
Тарировка главного воздушного жиклера	170	85
Тарировка топливного жиклера жиклера холостого хода и диаметр переходной системы второй камеры	41	0,50
Диаметр воздушных жиклеров холостого хода и переходной системы второй камеры, мм	1,5	0,7
Диаметр топливного жиклера эконостата, мм	—	0,95
Диаметр распылителей ускорительного насоса, мм	0,40	0,35
Подача топлива ускорительным насосом, см3 за 10 ходов	8,0+2,0
Пусковые зазоры заслонок, мм воздушной дроссельной
2,2+0,2
0,7–0,8

Настройка холостого хода

Пропадание холостого хода, нестабильность малых оборотов, частая остановка двигателя доставляют немало хлопот автовладельцам, для устранения подобных неисправностей приходится снимать карбюратор. Но в некоторых случаях можно обойтись и без разборки/ сборки КУ, ограничившись только продувкой.

Прочистку канала ХХ можно выполнить следующим образом:

• заглушив двигатель, сняв КВФ и отсоединив питающий провод, отворачиваем электромагнитный клапан ХХ;
• затыкая пальцем руки канал в том месте, где вывернули электромагнитный клапан (ЭМГ), запускаем ДВС, подгазовываем, даем мотору некоторое время поработать;
• продуваем жиклер и сам ЭМГ, ставим детали на место, подсоединяем проводок;
• винтом количества немного добавляем оборотов, выполняем запуск мотора;
• если прочистка прошла успешно, движок уже будет функционировать на холостом ходу, но с повышенными оборотами;
• теперь, заворачивая винт качества, производим регулировку топливной смеси, закручиваем до тех пор, пока двигатель не начнет несколько сбавлять обороты и «сбоить»;
• чуть откручивая винт качества, добившись устойчивости функционирования движка, винтиком количества устанавливаем ХХ в пределах положенной нормы (850-900 об/мин).

Если продувка не помогла, тогда уже нужно снимать карбюратор, производить его разборку и капитальную чистку. Когда топливный расход завышен, можно поэкспериментировать с ХХ, например, купить в автомагазине жиклер ЭМГ меньшего сечения и установить его вместо штатной детали.
