Как очистить дроссельную заслонку на ВАЗ 2170-ВАЗ 2172?

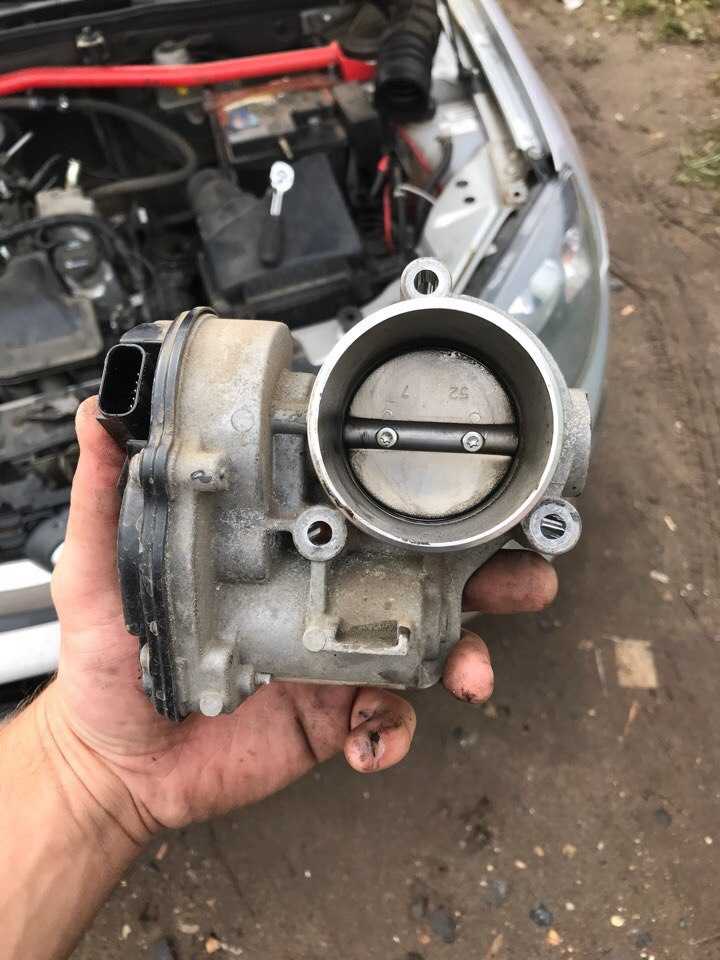

Примечание! На автомобилях Лада Приора применялся узел за всё время их выпуска двух типов, первый – это узел с троссиковым приводом (Где то до 2010-2011 года все машины данным узлом комплектовались, а уже после 2010-2011 второй узел начал ставиться), а второй – это узел от системы е-газ на котором уже отсутствует троссиковый привод и если он у вас стоит и вы решили его очистить, то нужно быть более аккуратным и кстати, когда установите данный узел на автомобиль нужно ещё дождаться пока контроллер под него адаптируется, в противном случае когда вы заведёте автомобиль он у вас будет работать в аварийном режиме (Обороты сильно повысятся и расход увеличиться), как сделать чтобы контроллер мог адаптироваться под вновь установленный на автомобиль узел, мы опишем и вы узнаете всё это по мере прочтения этой статьи!
1) Сперва начнём разговор об узле с троссиковым приводом и по ходу будет немного перебираться к узлу с электронной педалью газа, в начале вам нужно будет его снять, снимаются оба узла практически идентично (Слил частично охлаждающую жидкость, отвернул болты их крепления, отсоединил все колодки проводов и все шланги и снял после этого с автомобиля), но вот мороки с троссиковым узлом немного больше будет, более подробно о том как снять этот агрегат с автомобиля, читайте в статье: «Замена дроссельного узла с троссиковым приводом на ВАЗ», если у вас е-газ то тоже эту статью изучите, чтобы хоть иметь какое то представление о том как снимается узел с автомобиля.
Примечание! Перед тем как снять обязательно клемму минус с аккумулятора скиньте, о том как это сделать читайте в статье: «Замена аккумулятора на ВАЗ», в пунтке 1 всё подробно расписано!

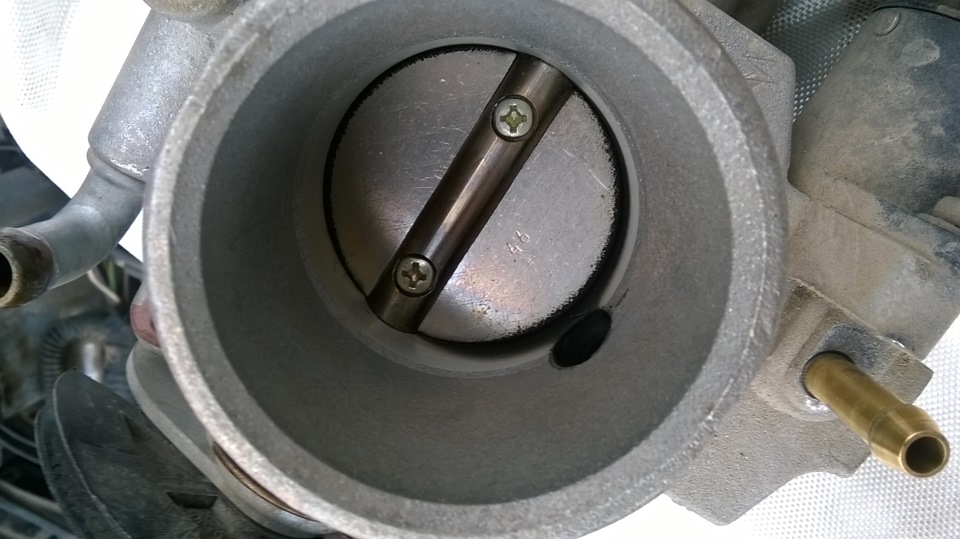

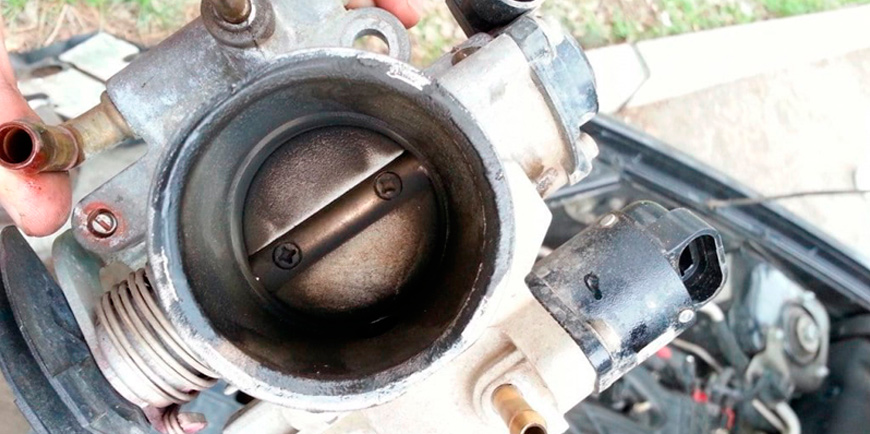

2) После снятия переходите к чистке, во время данной процедуры делайте всё как можно более плавно и мягче, потому что если к примеру двигать заслонку на е-газе то её можно очень легко повредить (Кстати трогать заслонку на е-газе вообще не рекомендуют, то есть открывать её рукой и закрывать, поэтому если можете без этого её как ни будь почистите ну или в крайнем случае откройте, но только делайте это очень аккуратно не повредив ничего при этом), хотя к узлу с троссиковым приводом это по больше мере не относиться, на таком узле с боку располагается сектор (Указан ниже на фото стрелкой) вращая который можно полностью открыть и полностью закрыть саму заслонку, при этом когда её откроете по брызгайте во внутреннюю часть при помощи очистителя для карбюратора и до тех пор прочищайте узел таким образом узел, пока всю грязь с него не уберёте.
Примечание! Когда будете прочищать узел, будьте аккуратней и обязательно с него ещё датчики все снимите которые на нём находятся (Это касается узла с троссиковым приводом, на нём стоит два датчика, о том как их снять мы описали в статье ссылка на которую дана чуть выше, она ещё называет: «Замена дроссельного узла на ВАЗ»), кроме того на электронной заслонки присутствует блок управления ею, на него тоже брызгать жидкостью не нужно, достаточно будет только того что вы всю грязь с внутренней части узла уберёте (Где ещё сама заслонка стоит), а на наружную часть даже и брызгать не стоит!
3) Как только узел будет очищен можете смело устанавливать в обратном порядке его на автомобиль и подсоединить при этом к нему все датчики, но вот только устанавливать сразу же не спешите, положите на солнышко и пусть он высохнет весь от влаги, а то вся влага и грязь после того как вы заведёте двигатель у автомобиля полетит во внутрь, кроме того если ваш автомобиль комплектуется системой е-газ то на ней ещё нужно будет делать адаптацию контроллера к дроссельному узлу после его установки, для этого в плюсовую погоду (Свыше +7 завод рекомендует, а иначе адаптация может не получиться) поверните ключ в зажигании на автомобиле до такого уровня когда все приборы загораются, после чего подождите около 30 секунд (Можно и больше) и заведите после этого машину, если обороты будут нормальные (Не завышены слишком) то значит адаптация прошла успешно, в противном случае вам её придётся повторить, более подробно об этой адаптации мы писали в статье: «Чистка дросселя на калине», поэтому обязательно ознакомьтесь с ней.

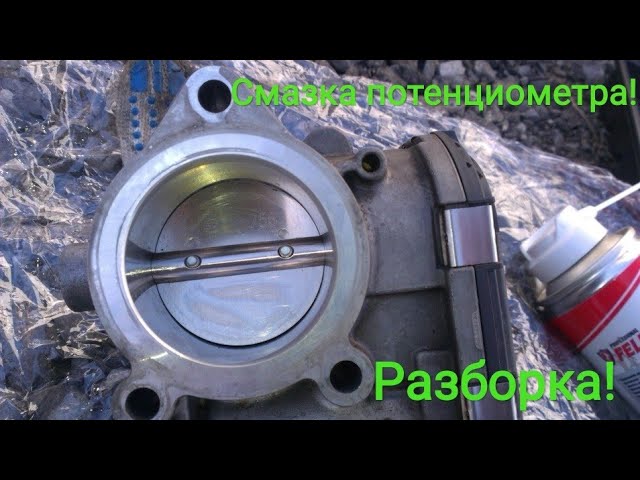

Дополнительный видео-ролик: Более подробно увидеть то как дроссельный узел можно снять с автомобиля и после чего прочистить его, вы можете в ролике размещён который чуть ниже, но в том ролике автомобиль ВАЗ 2110 используется, но у него практически такой же 16 клапанный двигатель который ставился и на приору, поэтому разницы особой с десяткой и с приорой не будет.
голоса
Рейтинг статьи
Снятие и чистка дросселя своими руками
Дроссельный узел на автомобилях Лада Приора по своей конструкции ничем не отличается от предыдущих моделей ВАЗ, разве что от 8-клапанных отличие будет в пользу большего внутреннего диаметра и все.
Часто случаются такие проблемы, когда вроде бы и все датчики исправны, давление в рампе хорошее, система зажигания в полном порядке, а вот двигатель работает как-то не ровно, могут плавать обороты, зависать в определенных моментах и т.д.
Если подобные проблемы могли возникнуть с вашей Приорой, то можно попробовать снять дроссельный узел и почистить его. Конечно, чистка эта возможна и без снятия, но надежнее все же при полном демонтаже.
Для того, чтобы произвести снятие дросселя на Приоре нам понадобится следующий инструмент:
- Отвертка с крестообразным и плоским лезвием
- Плоскогубцы
- Ключ на 13 мм, а удобнее всего использовать трещотку и головку
- Удлинитель
Снятие и установка дросселя на Приоре
Итак, чтобы снять дроссельный узел в сборе, необходимо первым делом отсоединить клемму от аккумуляторной батареи, после чего при помощи крестовой отвертки ослабить стяжные винты хомутов на патрубке воздушного фильтра с обеих сторон.
А также тонкий шланг, который входит в основной патрубок, можно ослабить и снять с клапанной крышки.
Теперь можно окончательно снимать патрубок, так как больше его ничего не держит.

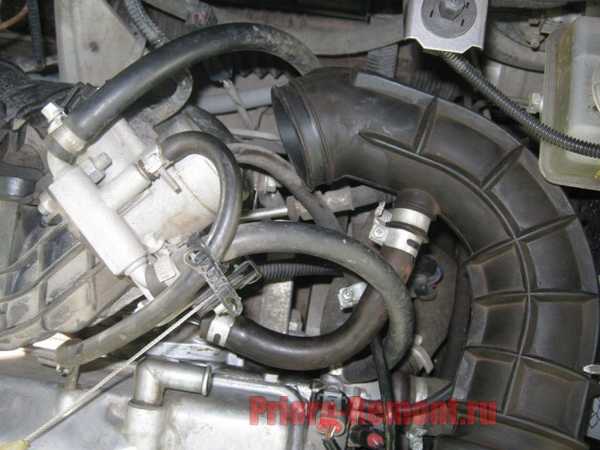

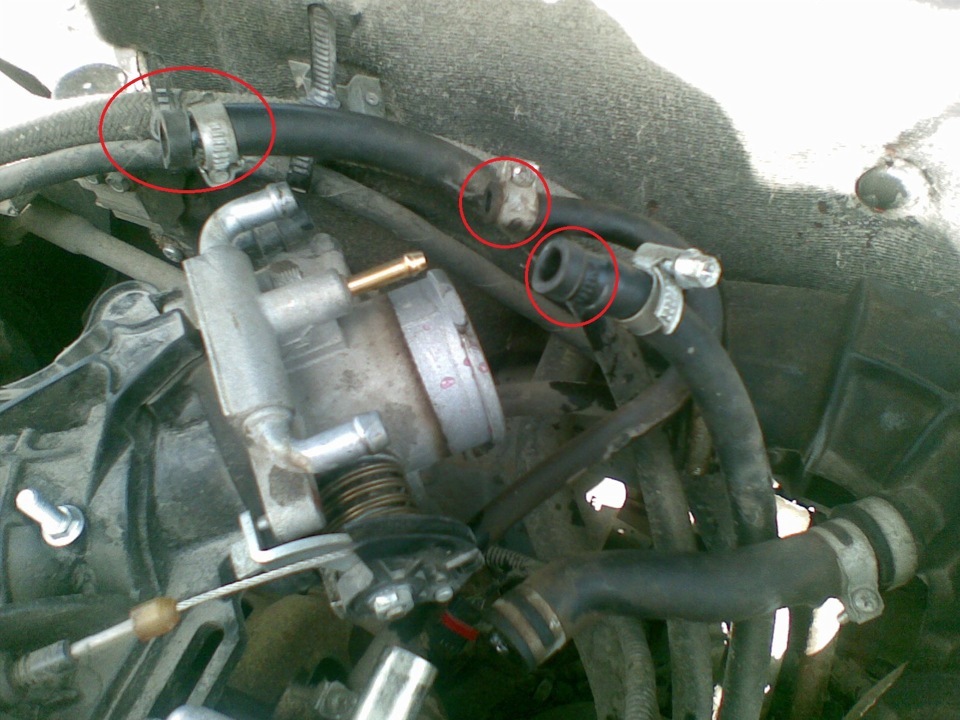

Далее нам нужно ослабить три винта крепления шлангов к дросселю сверху, что прекрасно видно на фото ниже.
И еще один — четвертый, который находится снизу.
Теперь аккуратно потянув за каждый в сторону, снимаем их. Если при выполнении этого действия происходят затруднения, то можно воспользоваться плоскогубцами, проворачивая шланги то вверх, то вниз, как наглядно продемонстрировано на фото ниже.

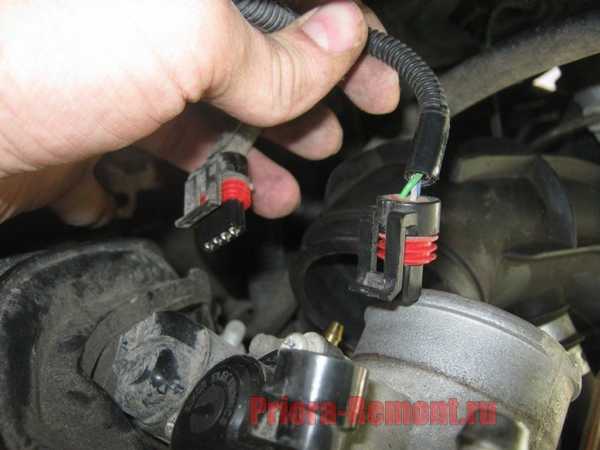

Далее нам необходимо отсоединить две колодки с проводами питания от датчика положения дроссельной заслонки, а также от регулятора холостого хода. Предварительно, посмотрите на фиксаторы данных разъемов, чтобы при отсоединении ничего не повредить.
Далее уже при помощи трещотки в паре с удлинителем, а также головкой на 13 мм откручиваем две гайки крепления дросселя.
Теперь снимаем дроссельный узел в сборе, так как его больше ничего не удерживает.
Чтобы можно было вытащить его из подкапотного пространства, необходимо освободиться от тросика управления дроссельной заслонкой, предварительно сняв металлическую скобу-фиксатор:
Чистка дросселя своими руками на Приоре
Разумеется, что никаких особых навыков при выполнении данного ремонта не понадобится. Единственное, что необходимо иметь под рукой — это качественный очиститель карбюратора, который можно найти практически в любом автомагазине.
Чтобы наиболее эффективно выполнить эту работу, предварительно производим демонтаж ДПДЗ и РХХ. Тщательно промывает места установки этих датчиков, а также иглу регулятора холостого хода (не стоит обильно наносить очиститель на регулятор — достаточно почистить именно иглу). Также всю внутреннюю часть дроссельного узла необходимо очень хорошо почистить средством.
После того, как с этим справились, можно производить установку всех датчиков на свои места и дроссель ставить на машину.
Руководства на все автомобили
1. Устройство автомобиля
2. Рекомендации по эксплуатации
3. Неисправности в пути
4. Техническое обслуживание
5. Двигатель
5.0 Двигатель
5.1 Особенности конструкции
5.2 Возможные неисправности двигателя, их причины и способы устранения
5.3 Полезные советы
5.4 Проверка компрессии в цилиндрах
5.5 Снятие и установка декоративного кожуха двигателя
5.6 Снятие и установка брызговика двигателя
5.7 Установка поршня первого цилиндра в положение ВМТ такта сжатия
5.8 Замена ремня привода газораспределительного механизма и натяжного ролика
5.9 Замена опор силового агрегата
5.11. Замена уплотнений двигателя
5.13. Головка блока цилиндров двигателя
5.15. Ремонт двигателя
5.16. Система смазки
5.17. Система охлаждения
5.18. Система питания
5.18.1 Система питания
5.18.2 Особенности конструкции
5.18.3 Проверка давления в системе питания двигателя
5.18.4 Снижение давления топлива в системе питания двигателя
5.18.5 Снятие и установка воздушного фильтра
5.18.6 Снятие и установка топливного насоса
5.18.7 Ремонт топливного насоса
5.18.8 Замена топливного бака и его наливной трубы
5.18.9 Снятие и установка дроссельного узла
5.18.10 Замена регулятора холостого хода
5.18.11 Снятие и установка топливной рампы
5.18.12 Проверка и замена форсунок
5.18.13 Замена троса привода дроссельной заслонки
5.18.14 Замена узлов системы улавливания паров топлива
5.19. Особенности конструкции
6. Трансмиссия
7. Ходовая часть
8. Рулевое управление
9. Тормозная система
10. Электрооборудование
11. Кузов
12. Приложения
13. Схемы электрооборудования Ссылки на другие сайты
Отличия Е-ГАЗ от механической.

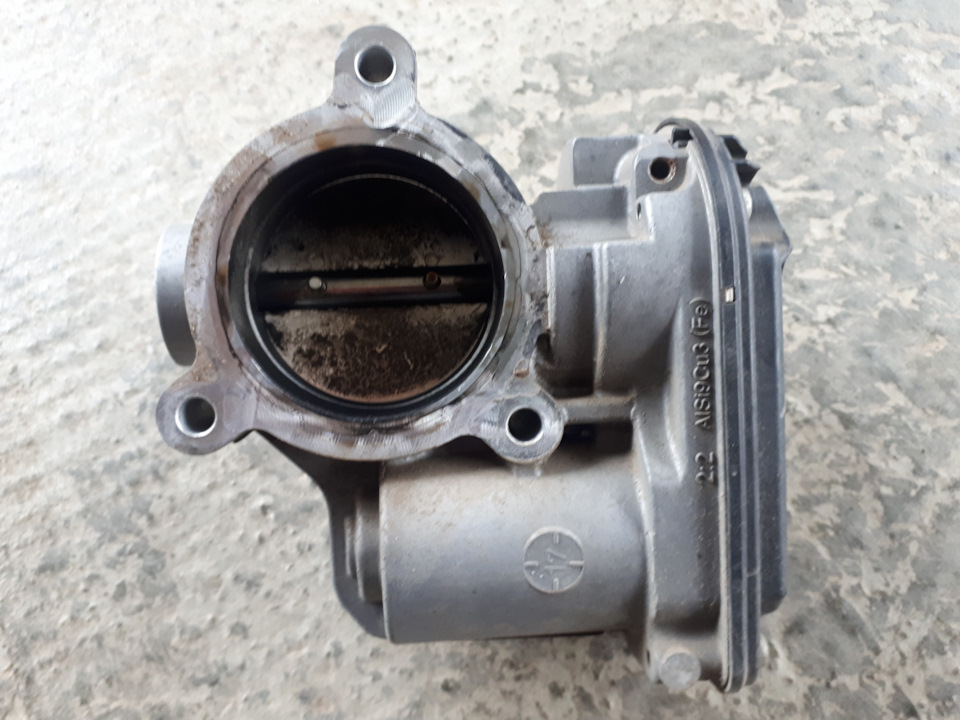

Заслонка Е-ГАЗ Электронная заслонка является более современной и неприхотливой, она не имеет в себе проблемных датчиков РХХ и ДПДЗ. Все регулирования электронного дросселя происходят именно положением самой заслонки. Изменение положения заслонки в узле производится червячным механизмом получающим сигналы от электронной педали газа.
Механическая заслонка
В механическом дросселе за положение заслонки отвечает отдельный датчик, называемый ДПДЗ, а за холостой ход РХХ. Изменение ее положения приводится действие с помощью троса подключенного к педали акселератора в салоне автомобиля.
[Чистка дроссельной заслонки и датчика ХХ]
Проблема нарисовалась со временем следующего характера:— нестабильная работа двигателя, особенно на Холостом Ходе;— последние две недели, когда ползу по пробкам, температура повышается за 90 градусов и начинается залипание оборотов (примерно 1600-1800), потом через минуту отпускает, но очень медленно до ХХ, но при этом не держутся обороты, а начинают слегка плавать 800-1100 и так пока не тронешся. Ну и так пока машина не остынет;— небольшой перерасход топлива на мой взгляд (в городе 10 л/100, примерно и это при недолгих поездках).
Катушки зажигания у меня до сих пор немного хандрят, так и не ясно какая навернется скоро. Но принято было решение купить очиститель карбюратора, разобрать узел дроссельной заслонки, посмотреть в каком состоянии все датчики и заслонка (визуально) и принимать решение по устранению проблемы.

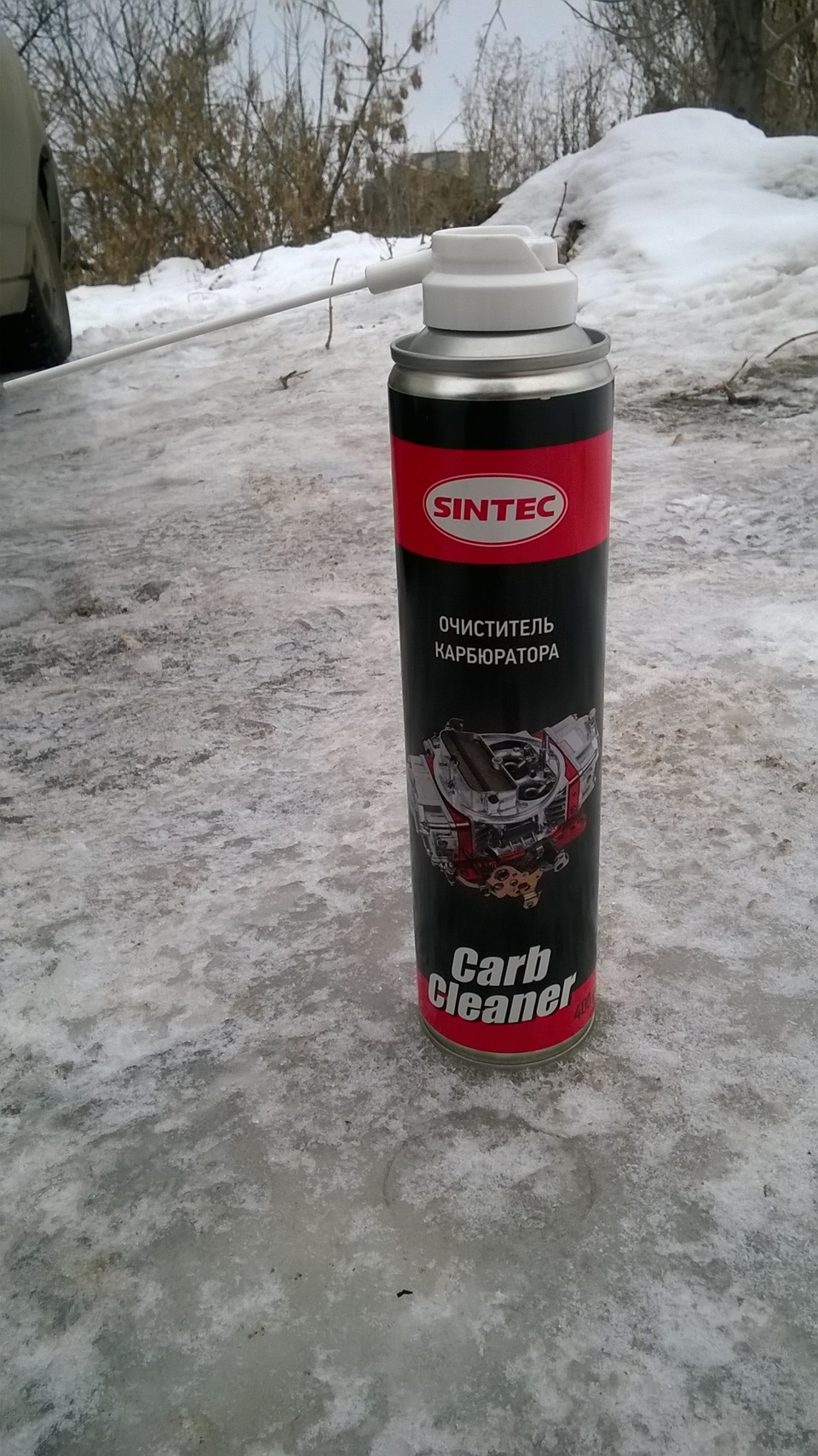

Жидкость для очистки приобрел такую:
вкратце — вот узел с дроссельной заслонкой, датчиками РХХ и ДПДЗ, шлангами и т.д.
отсоединяем шланги (их 4 — два сверху и один между ними по середине, один снизу дроссельной заслонки, где датчики холостого хода и ДПДЗ), еще шланг рядом с тросиком газа справа, он идет к патрубку толстому который тоже нужно открутить. Снять две фишки с датчиков ДПДЗ и РХХ (слева снизу). Получается такая картинка
Тросик газа тоже нужно снять с фиксаторов, чтобы в дальнейшем он не мешал снять саму заслонку.

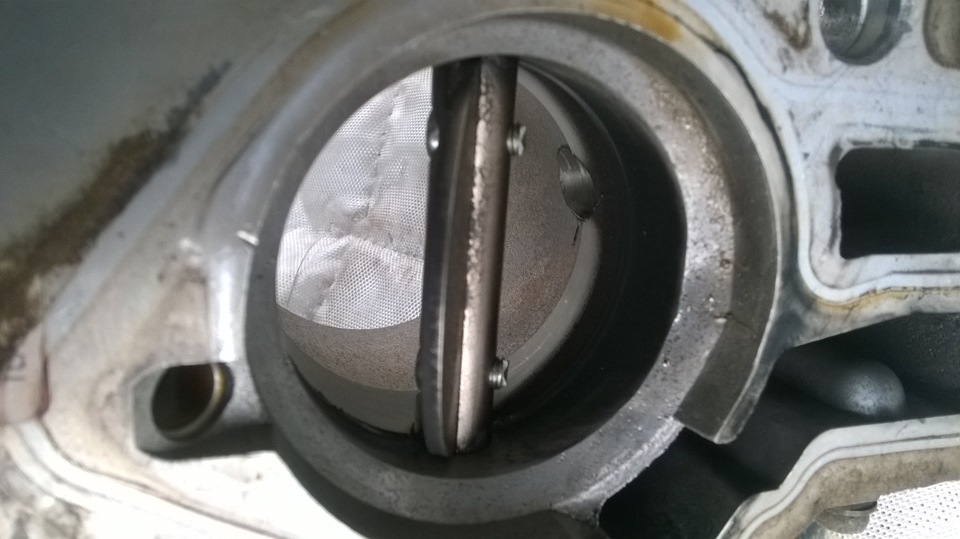

Сама дроссельная заслонка сидит на двух шпильках — тем самым ключом на 13″ откручиваем две гайки и спокойно снимаем дроссель. Такое состояние у моего дросселя за 66 т.км:

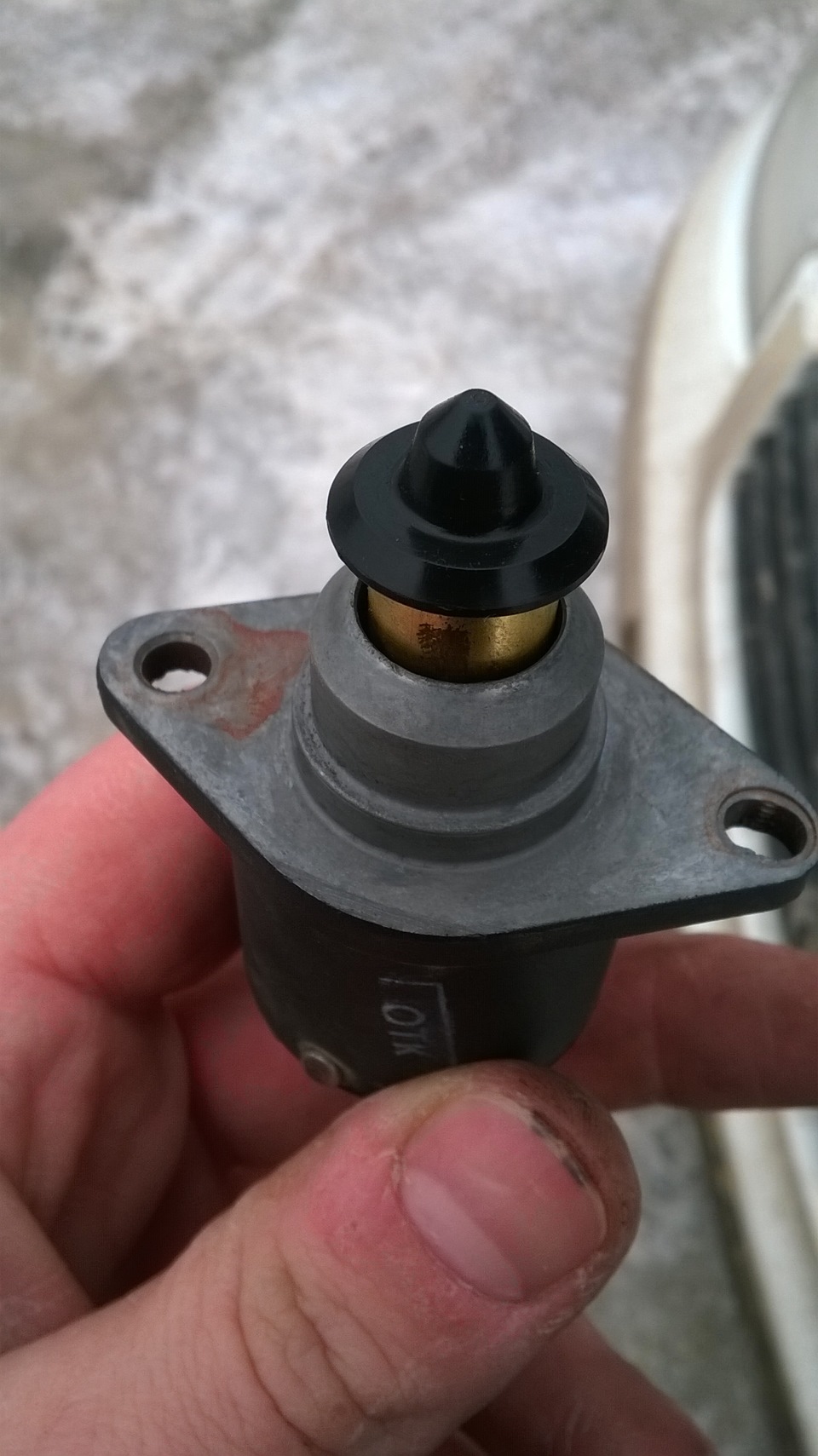

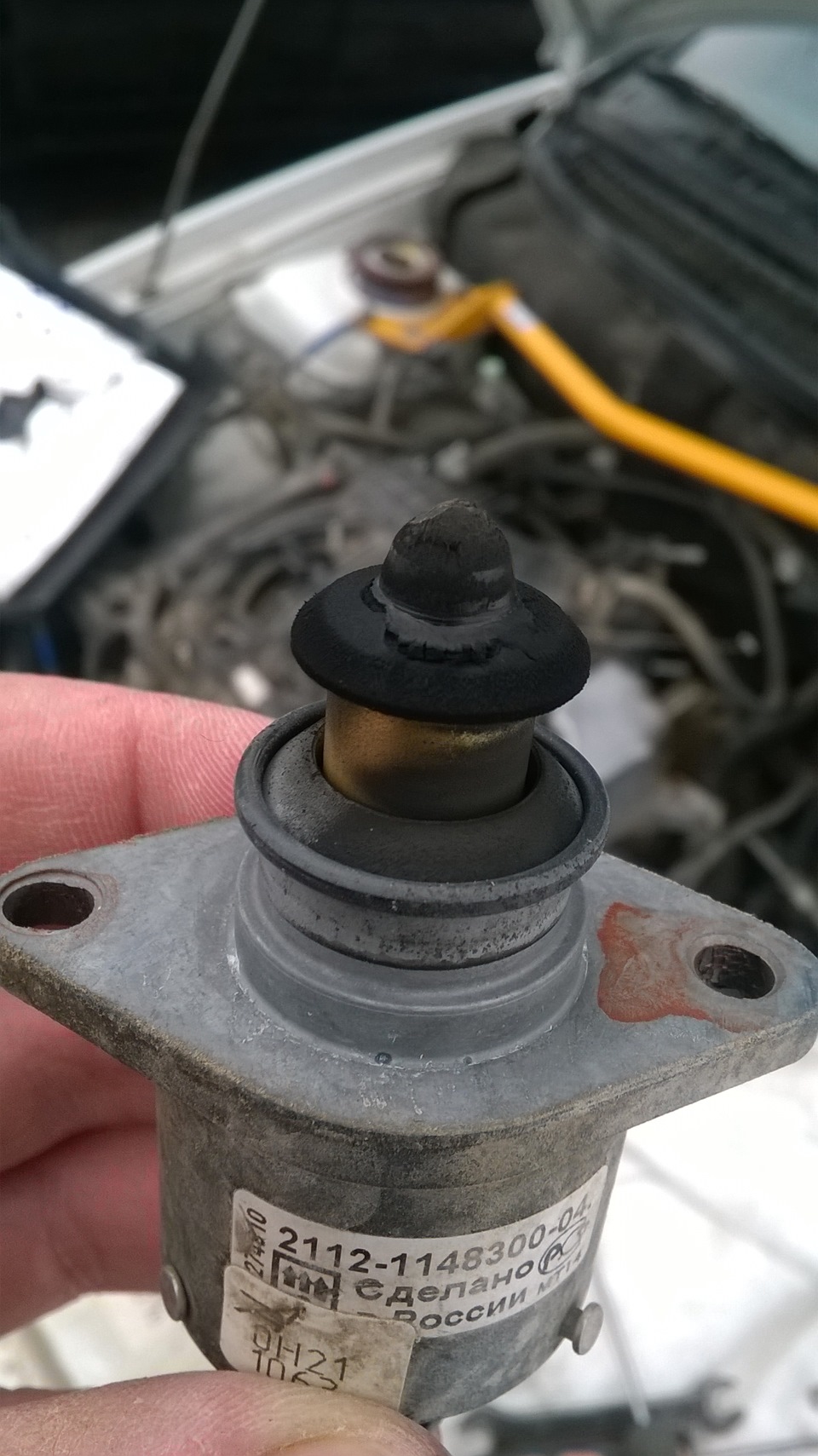

И фото состояния датчика Холостого Хода:

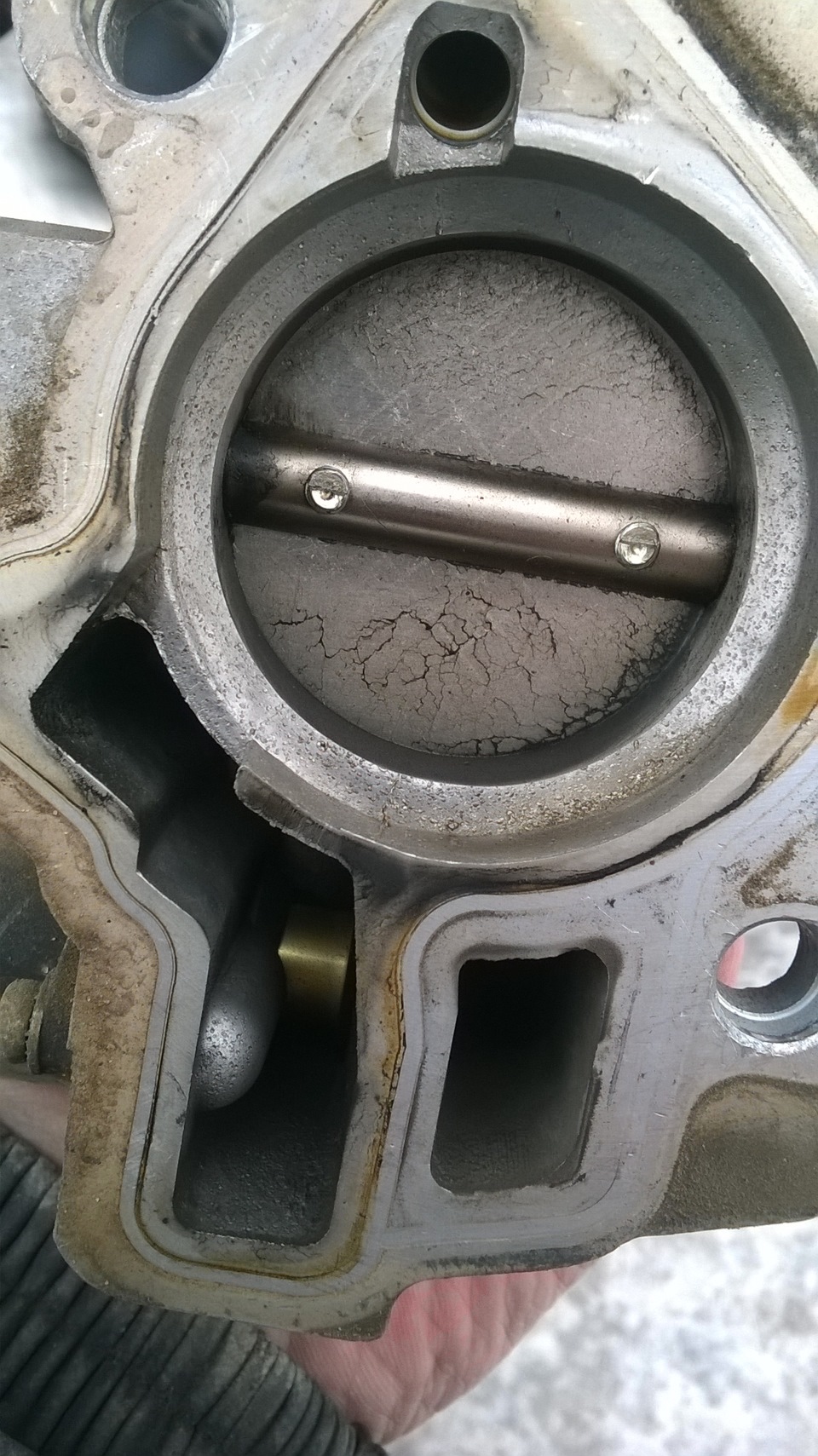

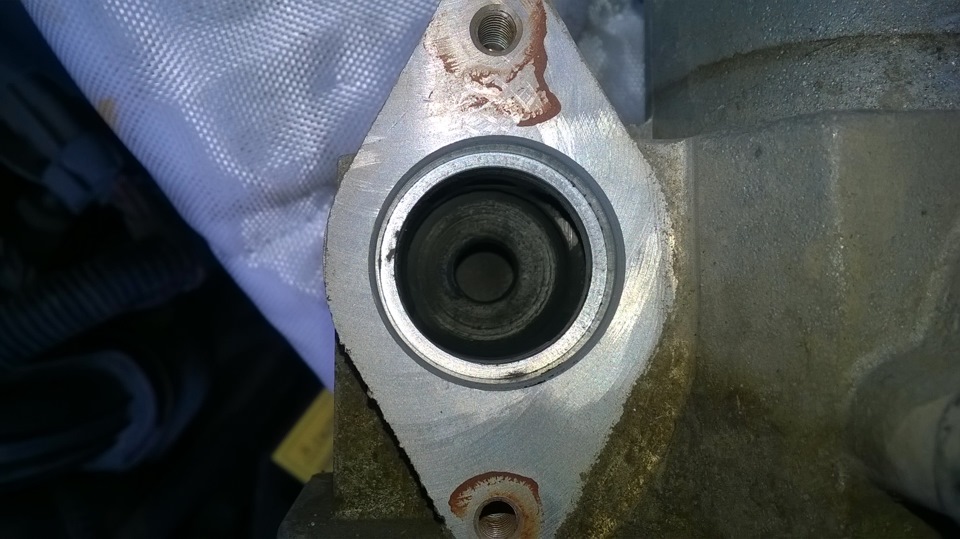

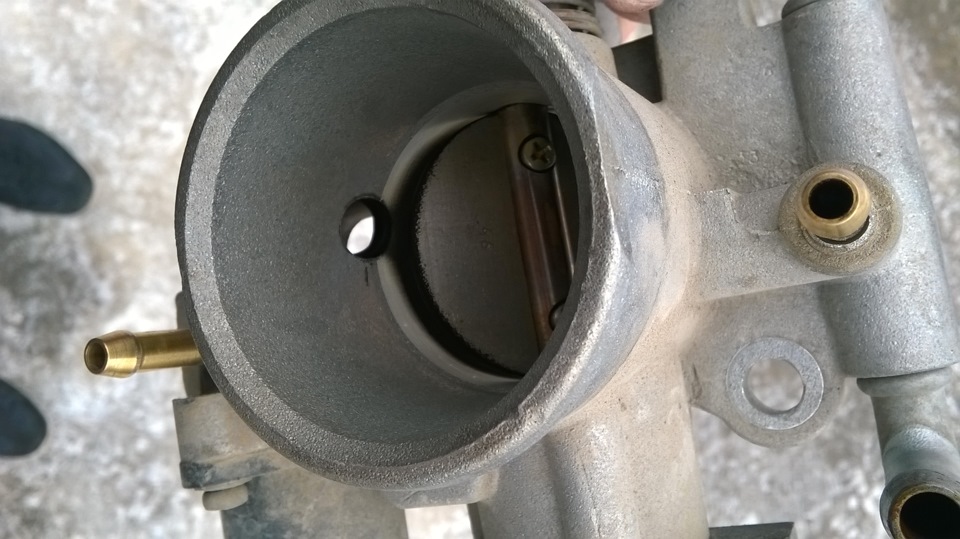

Ну всё это дело побрызгал очистителем, маленькой отверточкой и тряпочкой оттер и собрал обратно. Дроссель не сфоткал и так понятно что всё теперь чистое, а вот датчик сфоткал
