Устройство топливного насоса на УАЗ Патриот
› Двигатель
12.06.2019
Бензонасос УАЗ Патриот располагается внутри специальной кассеты, расположенной в полости топливного бака. Устройство обеспечивает постоянную подачу горючего в топливную рампу после включения зажигания. Для привода крыльчатки помпы используется электрический мотор, который охлаждается потоком топлива.

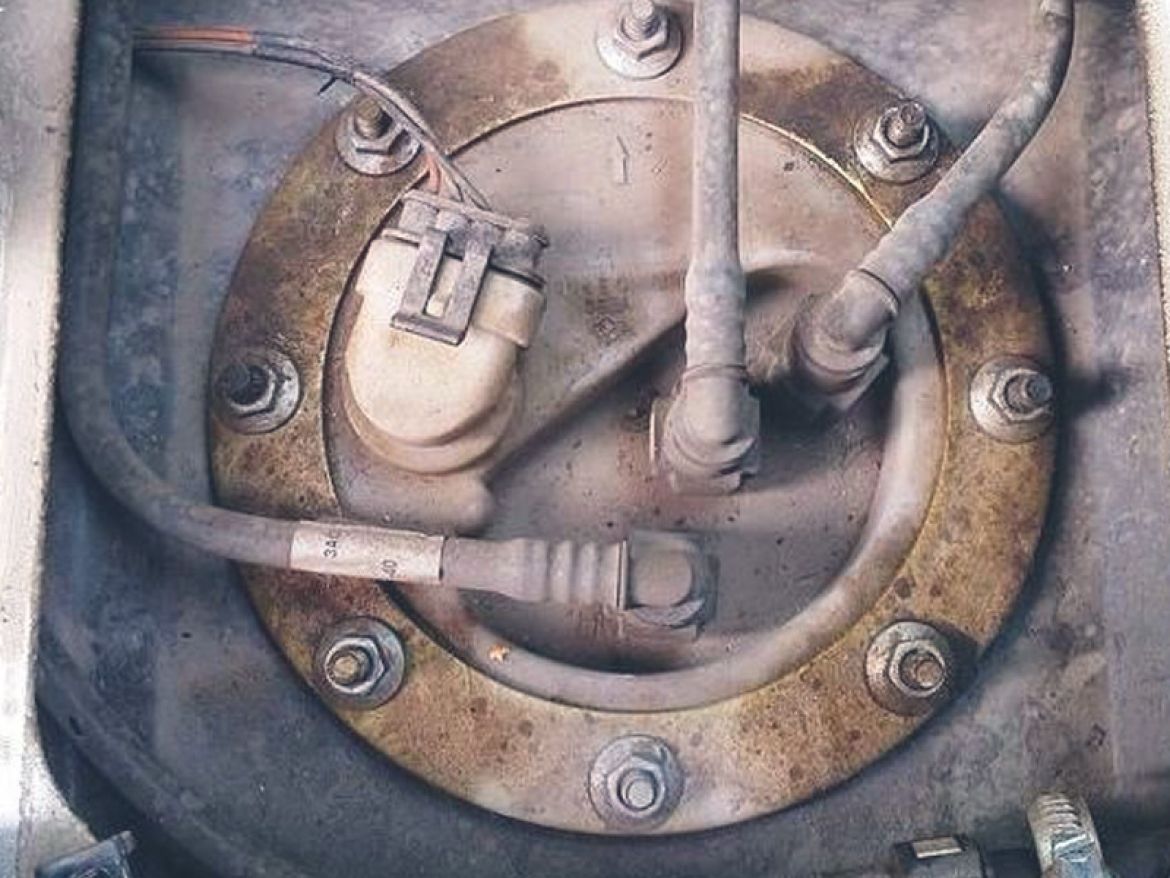

Общее устройство топливного насоса УАЗ Патриот.
Предназначение и устройство топливного насоса УАЗ Патриот
В автомобилях Patriot сохранилась топливная система, включающая 2 раздельные емкости для бензина. Помпа установлена в полости правого резервуара, забор бензина осуществляется через трубопровод, смонтированный на корпусе датчика уровня горючего.
Топливный насос роторного типа находится в пластиковом стакане, погруженном в бензин. В конструкции топливного модуля предусмотрен сетчатый фильтр грубой очистки горючего. Подобная система питания используется на всех автомашинах Патриот, вне зависимости от соответствия стандарту Евро.
После включения зажигания электрический ток подается к двигателю помпы, вращающаяся крыльчатка нагнетает горючее в топливную рампу. Жидкость проходит через фильтр тонкой очистки, отделяющий мелкодисперсные соринки, способные забить распылители форсунок. После прокрутки двигателя стартером топливо распыляется в полость впускного коллектора через форсунки.
Схема устройства питания двигателя УАЗ Патриот на модели с дизельным двигателем IVECO F1A (16 — топливный насос).
Принцип работы бензонасоса
Конструкция насоса обеспечивает подачу бензина под давлением не менее 380 кПа, что исключает риск формирования паровых пробок из-за локального перегрева топливных магистралей.
Для перекачки бензина из левого резервуара используется эжекторный насос, не имеющий в конструкции подвижных элементов или электрического привода. Эжектор расположен в корпусе с 3 трубками, смонтированном в топливной магистрали после фильтрующего элемента.
Тройник позволяет сливать часть горючего, не пошедшего в топливную рампу двигателя, назад в бак. В конструкции узла предусмотрены 2 трубки, вставленные одна в другую. За счет высокой скорости подачи жидкости через сливную трубку во втором трубопроводе возникает разряжение.
Образовавшийся вакуум затягивает горючее в правый резервуар из левой емкости. Процесс продолжается до момента заполнения правого бака или до окончания топлива в левом резервуаре (оборудованном дренажным отверстием и собственным измерителем уровня бензина).
Типичные неисправности
Распространенные поломки электрического насоса подачи горючего на автомашинах УАЗ Patriot:
Клеммы насоса — первое, что требует проверки при ухудшении работы или полном выходе из строя электрического насоса.
- Если насос не качает горючее, то причиной поломки может быть обрыв кабелей или окисление контактов электропроводки, идущей к мотору помпы. Для устранения дефекта требуется осмотреть клеммы, подключенные к топливному модулю. Загрязнения и окислы очищаются наждачной бумагой. Для поиска точки обрыва кабеля используется тестовый прибор и электрическая схема автомобиля. Новый шнур прокладывается параллельно штатным жгутам, для крепления используется изоляционная лента или пластиковые хомуты.
- Повреждение изолятора на кабелях питания, подающих электрический ток к электродвигателю помпы. При коротком замыкании горит предохранитель, расположенный в распределительной коробке автомобиля УАЗ Патриот (находится в моторном отсеке). Для восстановления работоспособности необходимо устранить причину замыкания, а затем поменять плавкую вставку. Категорически запрещается исключать предохранитель из цепи питания или заменять устройствами, рассчитанными на повышенный ток.
- Если при включении зажигания помпа не работает, но предохранитель цел, то требуется проверка управляющего реле, расположенного в монтажном блоке под капотом машины. Для проверки необходимо открыть крышку распределительной коробки, а затем установить на место реле помпы аналогичный узел, управляющий работой электрического вентилятора. Если после включения зажигания электродвигатель насоса заработает, то требуется приобрести новое реле.
- Заклинивание ротора электродвигателя или выход из строя обмоток. Дефект возникает из-за естественного износа подшипниковых втулок, которые смазываются бензином во время работы помпы. Обмотки перегорают вследствие заводского дефекта или перегрева, вызванного недостаточным охлаждением узла. Для восстановления работоспособности узла требуется демонтировать топливный картридж из бака, а затем заменить поврежденные детали.
Как производится замена устройства

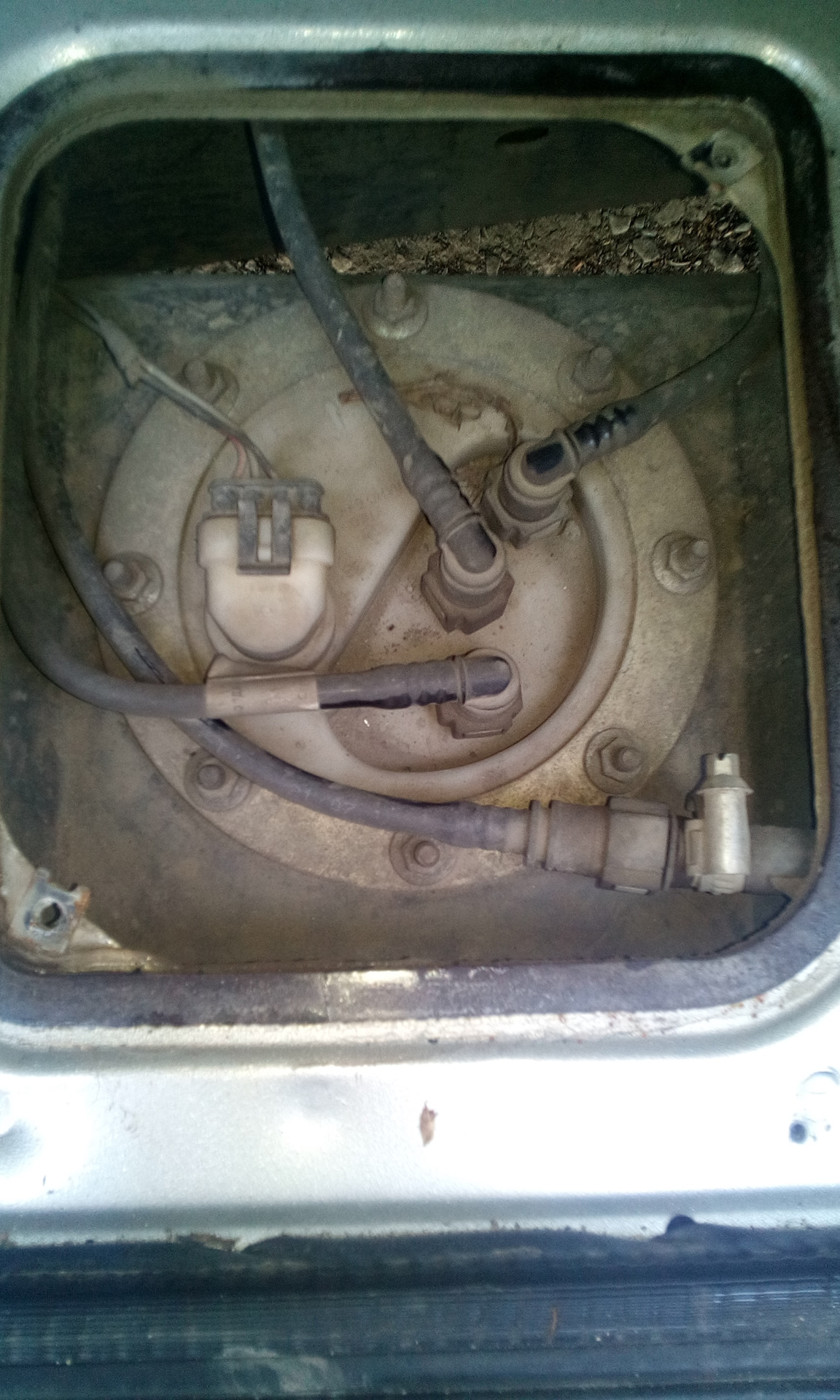

Когда принято решение о замене топливного насоса, сначала нужно найти к нему доступ. В случае с УАЗ Патриот он расположен на правом баке и доступ к этому изделию открывается после снятия сиденья переднего пассажира. Само сиденье снимается довольно просто – нужно просто открутить пару болтов спереди, сзади и еще один болт крепления ремня безопасности. Также под сиденьем находится люк бензонасоса. Для его открытия и снятия понадобится совсем небольшой набор инструментов: гаечный ключ на 10, гаечный ключ и соответствующая головка на 17, а также обычные плоскогубцы. Процесс разборки бензонасоса выглядит следующим образом:
- В первую очередь нужно отсоединить все трубы, подходящие к устройству. Есть три. Следует помнить, что бензин из них непременно течет, поэтому желательно запастись губкой или хорошо впитывающей тканью;
- Следующим шагом будет отсоединение пластиковой клеммы, с которой запитывается помпа;
- Далее откручиваются все 8 гаек, с помощью которых агрегат прочно соединяется с бачком;
- После этого остается только аккуратно снять бензонасос и установить на его место новый. Процесс установки нового устройства осуществляется в обратной последовательности.
Здесь вы также можете проверить состояние топливного фильтра. Если это оставляет желать лучшего, фильтр тоже можно заменить. Впоследствии бензобак будет полностью готов к новому этапу эксплуатации без проблем. запустить двигатель с новым топливным насосом можно только через 20-30 секунд после поворота ключа в замке. Это нужно для того, чтобы насос успел закачать топливо в систему. Это основная информация, которая поможет каждому владельцу UAZ Patriot разобраться в бензонасосе и вовремя решить любые проблемы.
Дата выпуска: 04.12.2019
Ответ автовладельца по имени Октавиан: Для меня было довольно неожиданно, что они оказались очень полезными и простыми в использовании: – Вариатор: a. Экономичность – пробег Москва Б. Новгород 6,4 литра на сотню. Б. Новгород Москва 6,8 литра (видимо другой бензин и темп). На коротких участках замерил расход, за период 90 км расход был 6,2-6,4. Имеет дальность действия 120-130 км 7.1-7.3b. Динамичный, очень боялся, что у вариатора будут проблемы с обгонами. Все оказалось на отлично, обгон не проблема, даже без включения спортивного режима, со 100 км в час до безопасного разгона 140 км. Для проверки динамики, в виде пострадавших, на трассе он выбрал новые машины Santo Fe, Qashqai, Sorento, Volvo 60 и 90, Mazda CX-5, FL-2 в целом в том же ценовом диапазоне и сыграл плохо, организация параллельного разгона. Forester он шел впереди, где был самым быстрым, где был медленнее, но не поддавался ускорению «конкурента» (т.е динамика разгона приемлемая и очень хорошая для неспортивной машины). На обратном пути поехал на Валдайское озеро, пошел дождь, была возможность проверить качества внедорожника. Пришлось подниматься по крутому выходу. Всего было три машины: Киа Сид, Субару Импреза, Шкада Йети, Сузуки Гранд Витара. Первым атаковал Киа Сиид: с разгоном до полной скорости, со второй попытки, с помощью человеческой силы он поднялся на холм. Йети на ходу, со второго раза, с сухими ветками под колесами, сугробами и ударами корпуса от земли взял препятствие. Impreza была «опозорена» лишь ударами кузова о землю. Гранд Витара удивила, в гору она однозначно карабкалась, но сколько грязи от нее разлеталось во все стороны, просто трактор. Я был последним так как машина новая, рвать вариатор не хотелось, сам решил не выходить, спокойно буду искать того, кто меня вытащит. В итоге я активировал пониженный режим вариатора и режим x. Обладая маневренностью от 1,5-тонного боратного двигателя, без скольжения, а тем более без ударов кузова о землю, мы пошли по автостраде – автоматические системы освещения, дворники и камера заднего вида. На удивление все оказалось очень удобно, как и возможность настраивать чувствительные переключатели.
Категория: Видео о ремонте автомобилей
Характеристики автомобиля: габариты автомобиля следующие: длина кузова – 3052, ширина – 1100, высота – 1547 мм. Колесная база – 2301 мм. Дорожный просвет составляет 225 мм. Автомобиль оснащен гибридным силовым агрегатом. 4-цилиндровый двигатель оснащен системой, обеспечивающей выходную мощность двигателя. На цилиндр по 4 клапана. Диаметр цилиндра 79 мм, ход поршня 70 мм. Коленчатый вал и разгоняется до 8000 об / мин. Максимальный крутящий момент сохраняется до 4000 об / мин.
Написал админ: по просьбе Ефима
Оригинальное название: УАЗ.
Смех в теме: в дом вошел вор, а там попугай: – Ферри тебя видит! Ферри видит тебя !! Вор взял тряпку, накрыл клетку. Попугай: – Паром не попугай! Паром – бультерьер! Паром ФАС!
Диагностика топливной системы УАЗ Патриот
Основные неисправности топливной системы УАЗ Патриот чаще всего связаны с фильтром тонкой очистки и с инжекторной системой распределенного впрыска, которая в отличие от старотипных карбюраторов более чувствительна к посторонним включениям и качеству горючего. На инжекторных моторах нет крана переключения между баками, поэтому неполадки в работе, связанные с переключением подачи топлива, не возникают.
Через форсунки впрыск топлива в инжекторном двигателе осуществляется непосредственно в каждый цилиндр, что позволяет снизить токсичность отработанных газов на выходе. Т.к. система впрыска выполняет еще и функцию очистки горючего, то большинство неисправностей связаны с засорением фильтров грубой и тонкой очистки УАЗ Патриот. В этом случае автомобиль «не реагирует» на ускорения и даже при повышенных оборотах не выдает ожидаемой тяги. Фильтры необходимо планово менять, в т.ч. и воздушный. Фильтр тонкой очистки заменяется на каждые 20 тыс. км пробега.
Похожие «симптомы» могут и при разгерметизации, что также является серьезной угрозой безопасности. Разгерметизация топливной системы – это чаще всего следствие постоянного использования некачественного топлива и механических повреждений, ослабления соединений. В итоге УАЗ Патриот невозможно завести или двигатель не держит холостые обороты. В этом случае будет чувствоваться сильный запах бензина в салоне и неисправность легко диагностировать по подтекам горючего возле топливных элементов.
Присутствие грязи в топливных баках, засорение фильтра бензонасоса или фильтра тонкой очистки УАЗ Патриот моментально сказываются на динамике авто при повышении нагрузок. Такие же признаки «недомогания» силового агрегата УАЗ Патриот может вызывать вода в топливе, особенно в период воздействия низких температур. В любом случае топливо сливается и заменяется фильтр тонкой очистки горючего.
Проблемы с погружным электробензонасосом могут свидетельствовать как об элементарном нарушении контактов с бортовой электросистемой, так и о неполадках самого насоса. В первую очередь стоит промыть насос УАЗ Патриот, а потом уже принимать решение – снимать его или нет. Эксплуатационный ресурс электробензонасоса – 80 тыс. км.
Если потребление горючего резко возрастает, то это, скорее всего, связано с так называемым старением датчиков кислорода в потоке отработанных газов. Чтобы точно определить «вину» датчика, достаточно прогреть двигатель и если после пары минут на холостом ходу блок управления не реагирует и неисправный лямбда-зонд подает сигнал блоку управления о переобогащенной смеси, то на приборной панели выведется ошибка и двигатель заглохнет.
Неисправность датчика положения коленчатого вала – это тот случай, когда контролирующее устройство становится причиной полного отказа двигателя, т.к. завести его с такой неполадкой очень сложно. При выходе из строя ДПКВ возникает детонация, провалы на холостом ходу двигателя, перерасход топлива и силовой агрегат не реагирует на запуск.
Дымный выхлоп и повышенный расход топлива свидетельствуют о повышенном давлении топлива (более 300 кПа). Решить проблему можно продувкой сливных топливопроводов, прочисткой струйного насоса и заменой фильтра тонкой очистки УАЗ Патриот . Если это не помогло, то придется заменить электробензонасос и регулятор давления. Низкое давление топлива можно определить по появлению провалов при разгоне, рывкам, неадекватно низкой приемистости мотора. В первую очередь необходимо удостовериться, что нет пережатий сливной магистрали и препятствий в сообщении баков, а потом уже принимать решение о замене электронасоса.

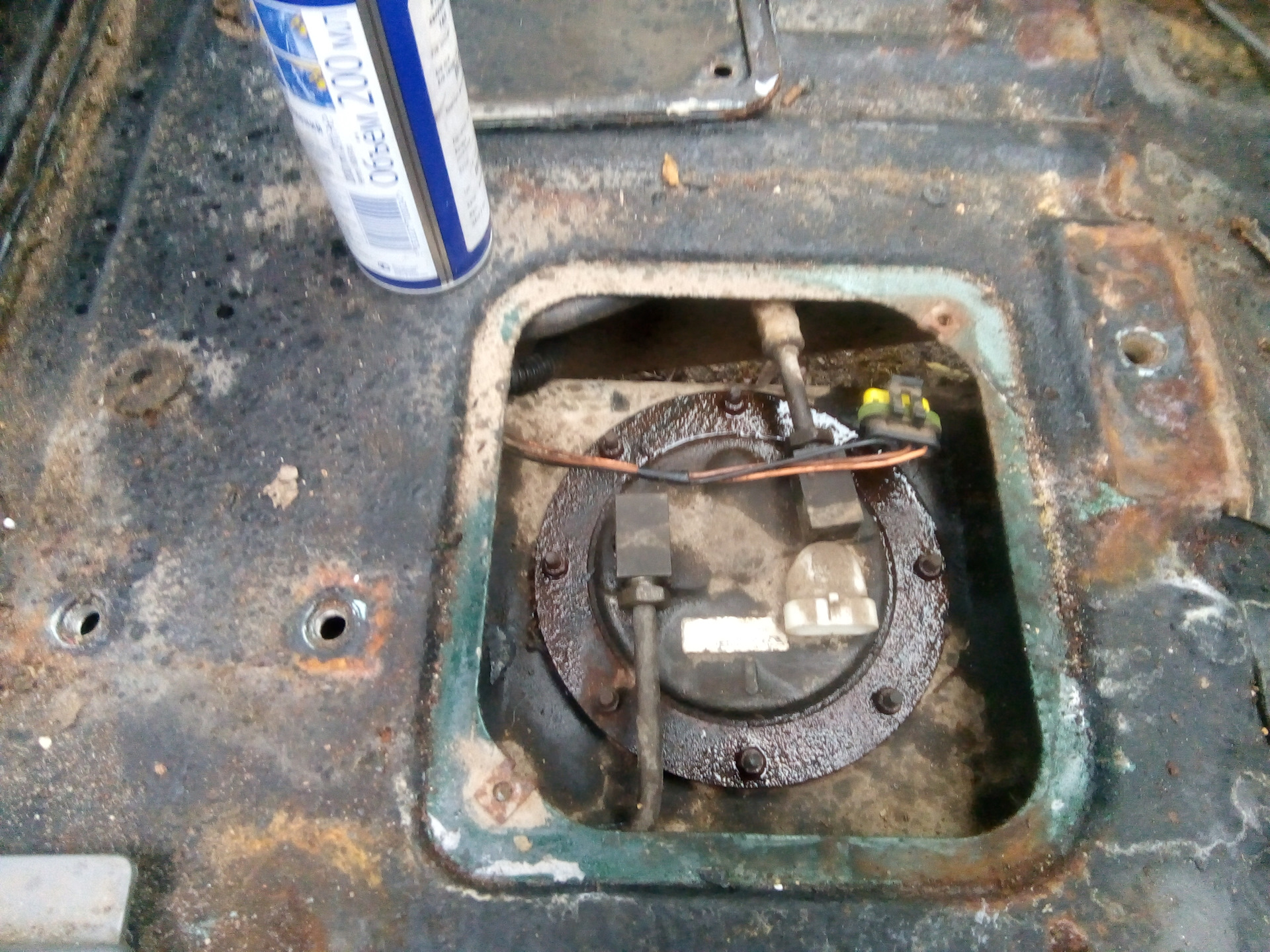

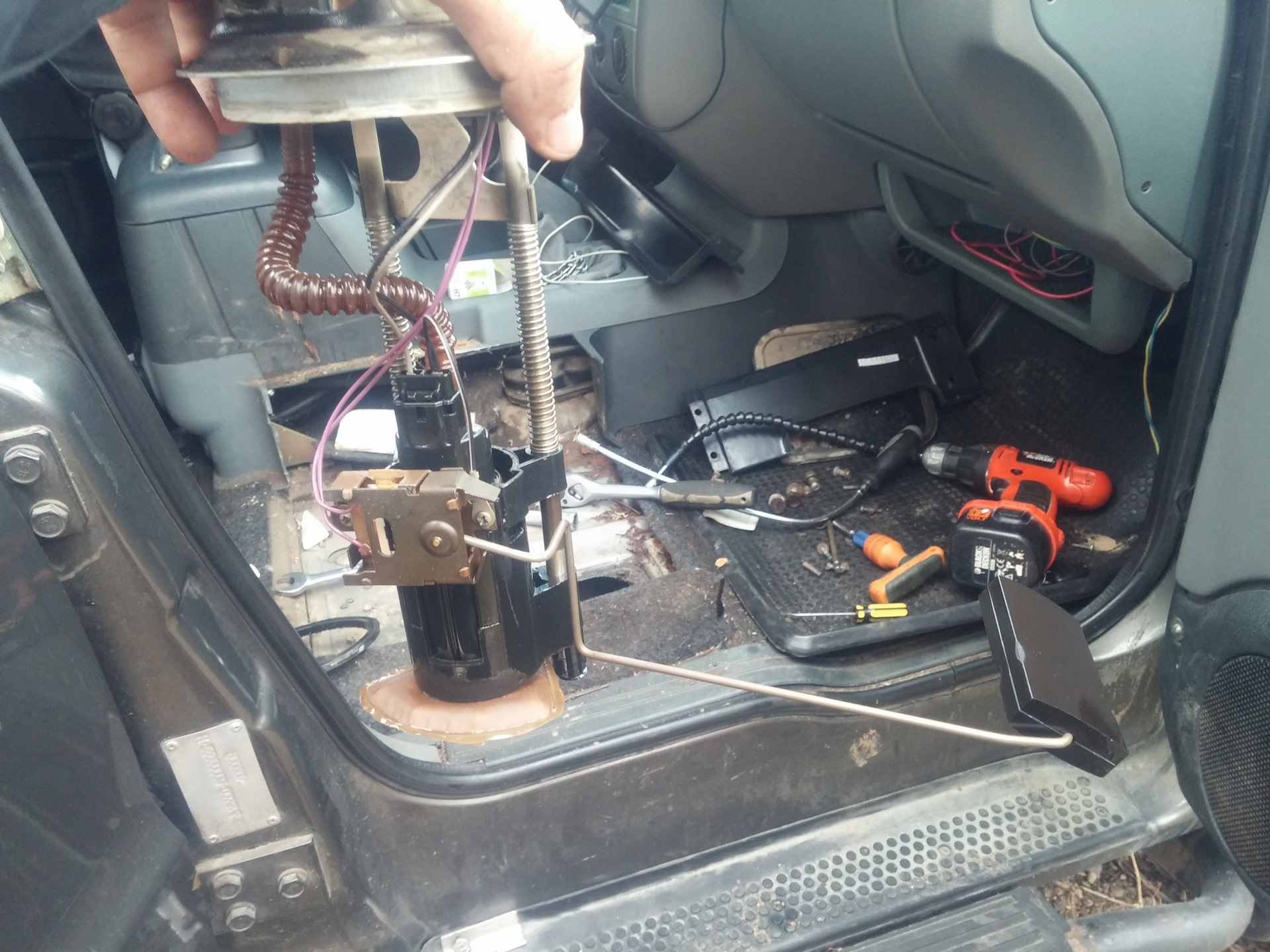

Замена топливного насоса.

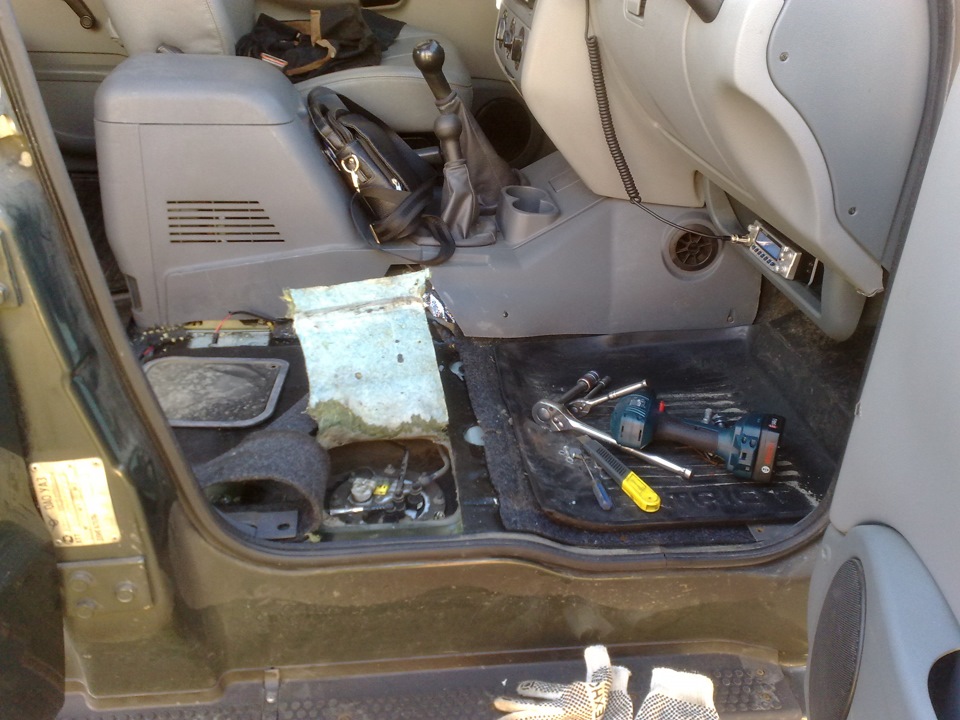

Перед началом работы снимается правое сидение. Для этого ключом на 17 откручиваются 4 болта. После этого откручиваем крышку на днище, чтобы получить доступ к насосу и топливным трубкам. Необходимо снять их и фишку питания.
Откручиваем 10 гаек по окружности крепления насоса, после чего его можно извлечь из посадочного места. Вытаскивать деталь нужно аккуратно, чтобы не оторвать поплавок. Лучше всего наклонить колбу к задней части автомобиля.
Во время проведения дальнейших работ необходимо закрыть отверстие для насоса, чтобы внутрь бака не попала грязь.
Одной из проблем при снятии детали может стать гофрированный шланг, насаженный на патрубок. Он выполнен из термоусадочного материала, поэтому для того, чтобы отсоединить его необходим нагрев
Важно помнить, что для этого не стоит пользоваться открытыми источниками огня, поскольку в системе могут оставаться пары бензина. Лучше всего использовать строительный фен
Устройство бензонасоса на отечественном Патриоте
Автомобильный бензонасос, если кто-то не знает, осуществляет подачу горючего из соответствующего бака непременно к мотору авто, поэтому вполне логично, что называется он топливный насос. Популярный внедорожник производства РФ УАЗ Патриот оснащается в обязательном порядке насосом, функционирующим благодаря специальному электрическому мотору, в свою очередь питающимся от сети 12В.
УАЗ Патриот соответствующий Евро-3 имеет отличительную особенность, которая заключается в наличии сразу 2-ух бензобаков. Так называемый модуль топливной системы авто состоит из таких элементов:
- Устройство, регулирующее давление.
- Насос струйный.
- Отдельный насос электрический.
Исключительно на баке справа расположен топливный насос. Владельцы популярнейшего УАЗ Патриот в курсе, что из бака слева горючее поступает благодаря струйному специальному насосу в правый. Так, электрический бензонасос на рассматриваемых нами внедорожниках из России стандарта Евро-3 имеет современный погружной тип, и находится в самом баке. Предлагаем вам наглядно рассмотреть схему топливной системы Patriot Евро-3, производимых 2008-2011гг.

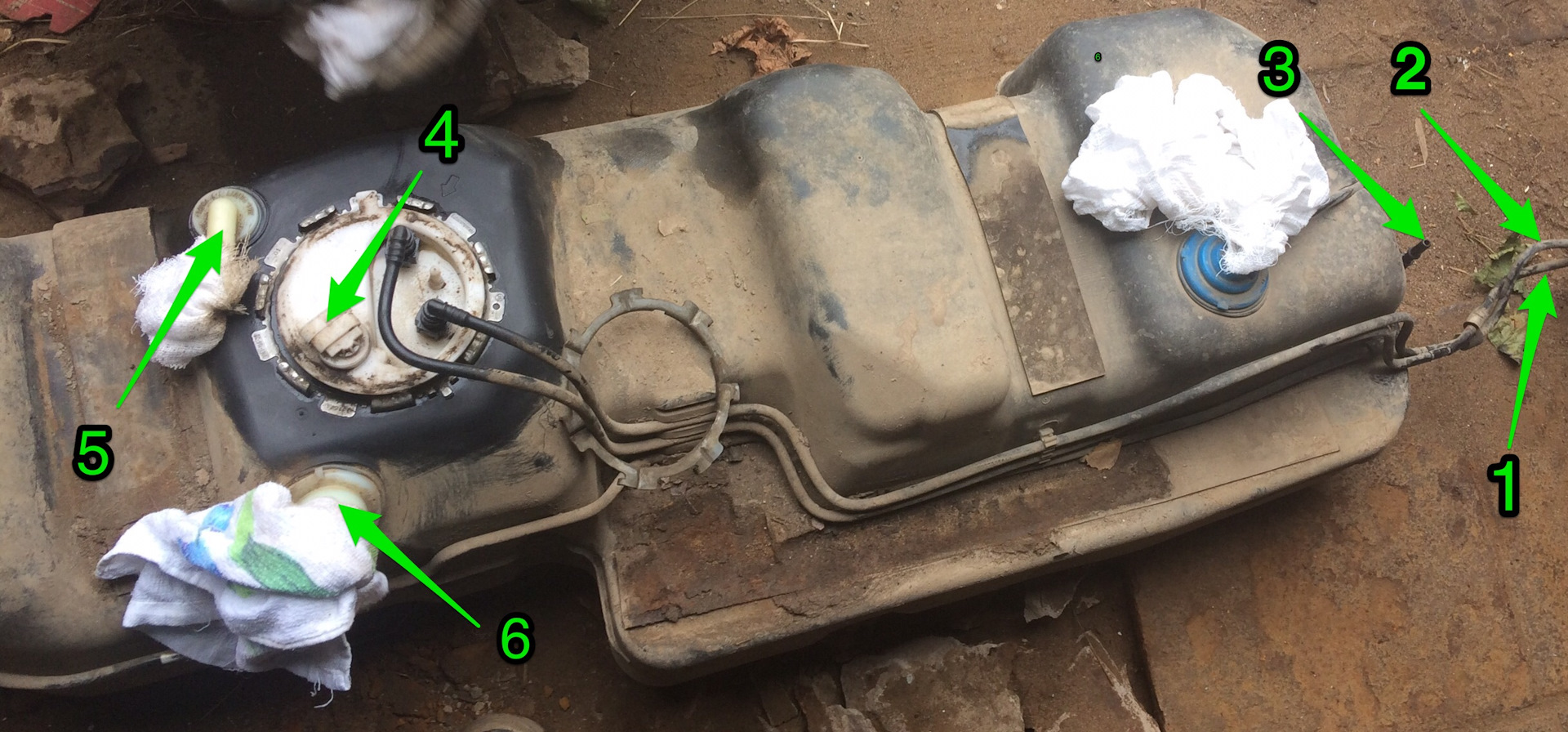

На представленной схеме вы можете увидеть, где располагается струйный насос, помогающий горючему без усилий перетекать в бак с правой стороны, и электрический мощный бензонасос, от которого в движок поступает горючее.
УАЗ 3163 | Поиск неисправностей топливного насоса | Патриот
Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:
— выключите зажигание;
— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;
— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;
— включите на короткое время зажигание, не включая стартер;
— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;
— если топливо не поступает, проверьте реле насоса;
— при исправных реле топливный насос должен заработать;
— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;
— проверьте правильность подсоединения проводов к топливному насосу;
— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;
— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.
|
Рис. 188. Конструкция топливного насоса: 1 — подводящая магистраль; 2 — редукционный клапан; 3 — корпус фильтра; 4 — топливный насос с электроприводом; 5 — обратный клапан; 6 — подающая магистраль |
«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453
5.19.6 Снятие, ремонт и установка топливного насоса двигателя ЗМЗ-409 УАЗ Патриот
5.19.5. Снятие, ремонт и установка топливного насоса
Если падает мощность двигателя, периодически слышны
подвывания или возник повышенный шум при работе топливного
насоса, то, скорее всего, топливный насос вышел из строя.
Сначала проверьте давление в системе подачи топлива (см.«Проверка
давления топлива в системе питания»).
Если давление в системе питания выше 400 кПа (4,0 кгс/см2),
то неисправен регулятор давления, установленный в модуле
топливного насоса, и его необходимо заменить (см.«Замена
регулятора давления топлива»).
Если давление в системе питания ниже 300 кПа (3,0 кгс/см2),
замените топливный фильтр (см.«Замена
топливного фильтра»).
Если это не поможет, попробуйте снять насос и промыть сетку
его приемника. Если и в этом случае давление не повысится,
топливный насос необходимо заменить.
Вам потребуются: ключи «на 8», «на 17», отвертка, выколотка,
молоток, пассатижи.
1. Снизьте давление в системе питания (см.«Снижение
давления в системе питания»).
|
2. Отверните гайки крепления трубопроводов |
3. …и отсоедините трубопроводы от |
|
Примечание При подсоединении трубопроводов замените их |
|
4. Отверните восемь гаек крепления насоса |
5. …снимите прижимное кольцо… |
6. …и выньте топливный насос вместе с его уплотнительным
кольцом.
|
Предупреждение Потрескавшееся, потерявшее упругость кольцо |
|
Примечание Если при снятии насоса стакан-накопитель Перед обратной установкой насоса зафиксируйте |
|
7. Для замены или очистки топливного |
8. …и снимите фильтр с корпуса насоса, |
|
9. Перед обратной установкой фильтра |
10. Отсоедините от электродвигателя насоса |
|
11. Нажмите на пластмассовый фиксатор |
12. …и извлеките фиксатор… |
|
13. …затем выньте топливный насос… |
14. …и, поддев отверткой, снимите с него |
|
15. Установку электродвигателя топливного |
16. Для замены датчика указателя уровня |
|
17. …и электродвигателя насоса… |
18. …выверните два винта его крепления к |
19. …и снимите датчик с насоса.
20. Установите датчик указателя уровня топлива в порядке,
обратном снятию.
..
160
161
162
..
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Конструкция и ремонт системы питания топливом дизеля ЗМЗ-5143.10
Принципиальная схема системы питания дизельного двигателя ЗМЗ-5143.10 на автомобилях УАЗ показана на рисунке 1. Топливо из правого топливного бака 12 через фильтр грубой очистки топлива 11 подается топливным электронасосом 10 под давлением к фильтру тонкой очистки топлива 8 (ФТОТ). При давлении подаваемого электронасосом топлива больше 60-80 КПа (0,6-0,8 кгс/см 2 ) перепускной клапан 17 открывается, отводя избыточное топливо в линию слива 16.
Очищенное топливо от ФТОТ поступает в топливный насос высокого давления (ТНВД) 5.
Далее топливо подается с помощью плунжера-распределителя ТНВд в соответствии с порядком работы цилиндров по топливопроводам высокого давления 3 к форсункам 2, с помощью которых осуществляется впрыскивание топлива в камеру сгорания дизеля.
Избыточное топливо, а также попавший в систему воздух отводятся от форсунок, ТНВД и перепускного клапана по топливопроводам слива топлива в баки.
Топливный насос высокого давления (ТНВД) (Рисунок 2) распределительного типа со встроенным топливоподкачивающим насосом, корректором по наддуву и электромагнитным клапаном останова топливоподачи.
ТНВД оснащен двухрежимным механическим регулятором частоты вращения коленчатого вала.
Основной функцией насоса является дозированная по нагрузке на двигатель подача топлива в цилиндры двигателя под высоким давлением, в определенный момент времени в зависимости от частоты вращения коленчатого вала.
Внимание! Не следует полностью вырабатывать топливо из системы питания, так как смазка трущихся деталей ТНВД осуществляется топливом и это неминуемо приведет к выходу ТНВД из строя. Не допускается снятие шкива ТНВД вместе со ступицей путем отворачивания гайки 19 (Рисунок 2), крепящей ступицу, так как ступица устанавливается на валу ТНВД на конусной посадке без шпоночного или шлицевого соединения
Не допускается снятие шкива ТНВД вместе со ступицей путем отворачивания гайки 19 (Рисунок 2), крепящей ступицу, так как ступица устанавливается на валу ТНВД на конусной посадке без шпоночного или шлицевого соединения.
Сборка без специальных приспособлений не обеспечит правильность установки ТНВД относительно ВМТ 1-го цилиндра (правильность установки ступицы проверяется на специальном оборудовании при сборке или обслуживании ТНВД), что приведет к ухудшению работы и возможной поломке двигателя.
Форсунка (Рисунок 5) закрытая, с двухстадийной подачей топлива. Давление впрыска:
— первая стадия (ступень) — 19,7 МПа (197 кгс/см 2 )
— вторая стадия (ступень) — 30,9 МПа (309 кгс/см 2 )
Фильтр тонкой очистки топлива (ФТОТ) (Рисунок 4) служит для нормальной и безаварийной работы ТНВД и форсунок.
Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунок являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3 — 5 мкм.
Важной функцией фильтра является также задержание и отделение воды, содержащейся в топливе. Попадание влаги во внутреннее пространство ТНВД может привести к выводу последнего из строя по причине образования коррозии и износа плунжерной пары
Попадание влаги во внутреннее пространство ТНВД может привести к выводу последнего из строя по причине образования коррозии и износа плунжерной пары.
Задержанная фильтром вода собирается в отстойнике фильтра, откуда должна периодически удаляться через сливную пробку 7. Слив отстоя из ФТОТ производить через каждые 5000 км пробега автомобиля.
Подсоединение шлангов подвода топлива, отвода очищенного топлива и шлагов слива топлива к штуцерам, установленным на ФТОТ, производить в соответствии с рисунком.
Перепускной клапан 1 (Рисунок 3) шарикового типа ввернут в штуцер 3, который установлен на фильтре тонкой очистки топлива.
Перепускной клапан предназначен для перепуска избыточного топлива, подаваемого топливным электронасосом в линию слива топлива в баки.
При давлении топлива 60-80 КПа (0,6-0,8 кгс/см 2 ) перепускной клапан открывается, перепуская часть топлива из штуцера 10 подвода топлива в штуцер 7 линии слива.
При правильно подобранной характеристике топливного электронасоса перепускной клапан не требуется.
Техническое обслуживание системы питания
Обслуживание системы заключается в периодическом сливе отстоя из фильтров и баков и замене фильтрующего элемента фильтра тонкой очистки топлива.
Слив отстоя из фильтра тонкой очистки топлива проводить через каждые 5 000 км пробега, а из фильтра грубой очистки топлива и баков — при каждом ТО — 1.
Для слива отстоя из фильтра грубой очистки и баков необходимо отвернуть пробки фильтра и баков и слить отстой до появления чистого топлива (не менее 200 мл).
Для слива отстоя из фильтра тонкой очистки топлива следует надеть на штуцер клапана слива отстоя шланг и отвернуть клапан. После появления из шланга чистого топлива завернуть клапан.
Для замены фильтрующего элемента фильтра тонкой очистки топлива выполнить следующее:
1. Отвернуть корпус с фильтрующим элементом 6 (Рисунок 4).
2. Смазать прокладку 5 на корпусе нового фильтрующего элемента чистым дизельным топливом.
3. Завернуть новый корпус с фильтрующим элементом до соприкосновения прокладки 5 с подогревателем 4, после чего довернуть фильтр на 1-1,5 оборота.
После обслуживания системы питания и ремонта, связанного с ее разгерметизацией, а также после длительного простоя двигателя следует удалить воздух из системы.
Для выпуска воздуха из системы подачи топлива надо ослабить пробку выпуска воздуха на фильтре тонкой очистки топлива (3, Рисунок 4), включить топливный электронасос поворотом ключа в выключателе пуска в положение «I» до момента истечения из-под пробки топлива без пузырьков воздуха.
Топливный электронасос автоматически выключится после 20 с работы.
При необходимости повторно включить электронасос.
Завернуть пробку выпуска воздуха.
Если двигатель не запускается, то остались незаполненными топливопроводы высокого давления и форсунки.
Для прокачивания топливопроводов высокого давления и форсунок необходимо выполнить следующие действия:
Внимание! Топливопроводы высокого давления рекомендуется устанавливать на двигатель только один раз. Повторная установка не гарантирует надежную герметизацию стыков и долговременную работу топливопровода
— обложить жгутами из чистой ветоши места соединений топливопроводов высокого давления с форсунками;
— ослабить соединения топливопроводов высокого давления с форсунками;
— произвести прокрутку двигателя стартером не более 15 с до момента появления топлива в местах соединений. При необходимости повторить прокрутку не раньше, чем через 1 мин;
— затянуть гайки топливопроводов с Мкр 21,6 — 24,5 Нм (2,2 — 2,5 кгсм).
Форсунки
Проверку форсунок рекомендуется проводить на специальном стенде типа М1.017.000 производства «ЯЗДА» при температуре окружающего воздуха 20˚с.
Сначала необходимо проверить форсунки на давление начала подъема иглы, которое определяют по значению давления в момент впрыска топлива.
Замена

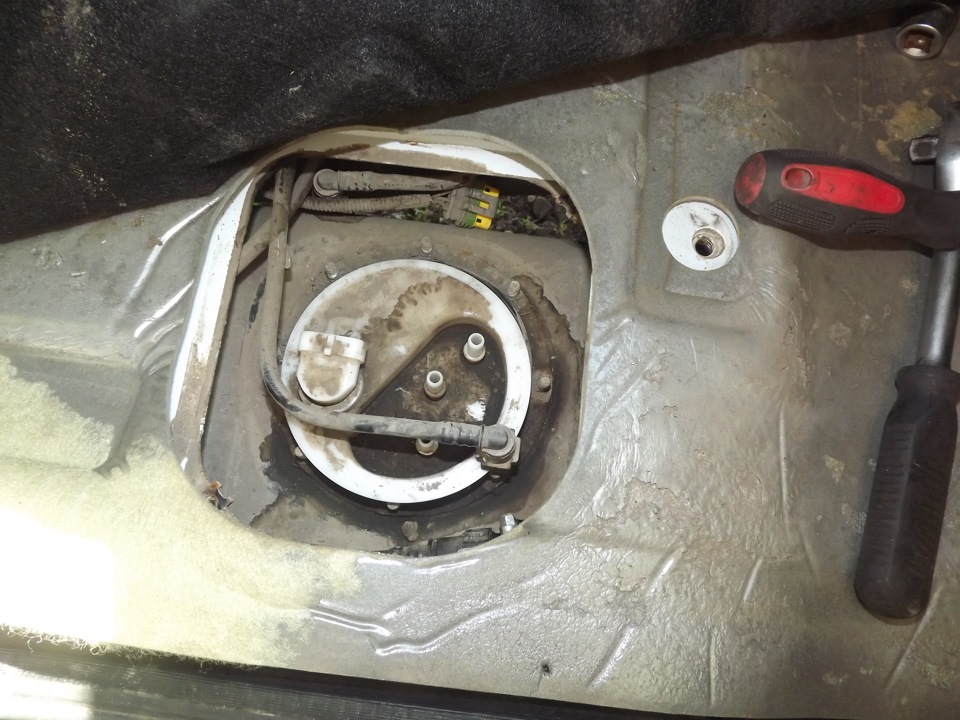

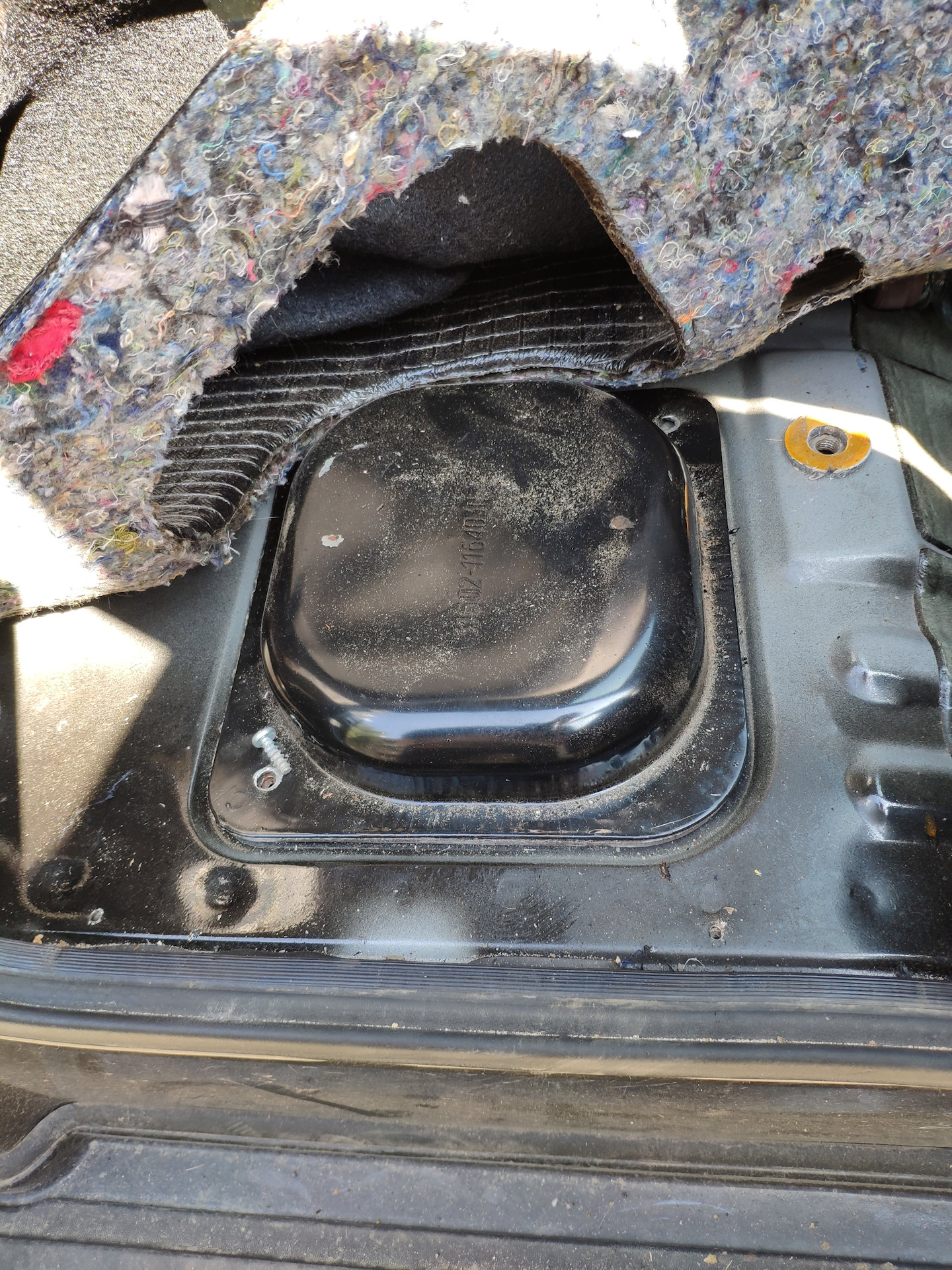

Бензонасос расположен под передним пассажирским сидением, и чтобы получить к нему доступ нужно снять сидение и отодвинуть коврик, под которым имеется люк.
Чтобы демонтировать изделие нужно подготовить следующие инструменты:
- Набор ключей в котором имеется ключ на десять,
- Пассатижи,
- Головку с ключом на семнадцать.
Открывается люк и происходит извлечение неисправного устройства:
- Первым делом отсоединяются три шланга. Во время отсоединения из них может потечь топливо, поэтому нужно подготовить тару куда оно будет сливаться,
- Отсоединяются клеммы которые питают насос,
- Выкручивается восемь гаек, которые фиксируют крышку,
- Извлекается топливный насос и меняется на новый.
Как правило вместе с ним меняется и топливный фильтр, который засоряется из за некачественного топлива. Собирается все в обратном порядке. Когда все установлено проворачиваем ключ зажигания и ждем примерно 15 секунд чтобы топливо закачалось в систему.
Технические моменты
Под капотом у Патриота
Топливная система в вышеуказанных моделях УАЗ состоит из следующих агрегатов:
- топливного бачка;
- фильтров грубой и тонкой очистки;
- топливного насоса;
- воздушного фильтра.
Дизельные представители УАЗ Патриот имеют ТНВД и форсунку, карбюраторные — карбюратор. Малый объем штатных бензобаков и их неудобное местонахождение — основные причины тюнинга УАЗ Хантер и УАЗ Патриот. Прежде чем приступить к данной процедуре, рекомендуется выяснить особенности системы перекачки топлива.
В бензиновых моделях при заведенном моторе и исправном бензонасосе топливо перекачивается из левого в правый бак постоянно и автоматически. Связано это с наличием струйного насоса. Состоит он из 2-х трубочек. При включенном двигателе бензонасос нагнетает топливо в топливопровод, который расположен между правым баком и соответствующей рампой мотора.
Поступает жидкость только из правого бака. В левом агрегате находится датчик уровня топлива. В топливопроводе установлен тройник, за счет которого излишек бензина, не попавшего в рампу, под давлением поступает обратно. Скорость жидкости высокая, что способствует резкому падению давления в другой трубочке, расположенной вокруг сопла. Бензин из левого бака за счет вакуума самостоятельно переливается в правый бак.
Данное устройство функционирует до наличия в левом баке топлива либо до тех пор, пока не заполнится правый бак. После опустошения первой емкости работа струйного насоса совпадает с функцией простого штуцера слива топлива (слив лишнего бензина из обратки от мотора). Топливный модуль УАЗ Патриот представлен в виде следующих агрегатов:
- бензонасоса;
- струйного насоса перекачки;
- регулятора давления.
