Как отрегулировать фары на Форд Фьюжн?
Если вы чувствуете, что ночью плохо видите, или вы чувствуете, что освещаете слишком низко или слишком высоко, во всех этих ситуациях ответственность за это несет только одна часть вашего автомобиля — ваши фары, также идентифицируемые как дальний свет. Тем не менее, эта регулировка может показаться легкой благодаря колесику на панели инструментов, вся регулировка намного сложнее, чем эта простая манипуляция, и в этой статье мы увидим как отрегулировать фары вашего Ford Fusion? Для этого, во-первых, мы увидим, почему вам нужно регулировать дальний свет, а во-вторых, как отрегулировать фары вашего Ford Fusion.
Зачем настраивать фары вашего Ford Fusion?
Итак, давайте начнем нашу страницу с информацией о том, как настроить фары вашего Ford Fusion. Для многих людей наши фары отрегулированы достаточно хорошо, и кажется, что они достаточно загораются после наступления темноты. Однако это не всегда так, и если посмотреть на этот параметр, либо потому, что фары на вашем Ford Fusion недостаточно яркие, или вам кажется, что они слишком слабые — хорошая идея .
Регулировка дальнего света вашего Ford Fusion для обеспечения безопасности
Для начала, регулировка фар автомобиля Ford Fusion должен быть закончен для получения базового объяснения безопасности. Независимо от того, что это для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. На самом деле, если вы не видите достаточно, есть риск проигнорировать препятствие на своем пути или плохо спрогнозировать кривую. Однако, если ваши фары слишком мощные, даже если вы должны переключаться на ближний свет, когда пересекаете машину, время, необходимое для внесения этого изменения, обычно будет направьте на водителя перед собой свет фар вашего Ford Fusion
Следовательно, для окружающих, а также для вас важно иметь идеальную регулировку фар
Регулировка фар в Ford Fusion по юридическим причинам
В дополнение к безопасности, существует закон, который контролирует мощность, регулировку автомобильных фар (статьи R313-2 Дорожного кодекса), вот что он предлагает: иметь от 2 до 4 фар, которые должны светить на расстоянии не менее 100 метров. Их использование регулируется другим законодательством, европейским (директива 76/756 / EEC), в котором указано, что максимальная высота для регулировки фар отсутствует, но максимальная ширина луча должна соответствовать ширине ближнего света фар. и что максимальная яркость должна быть 225 000 кд.
Как отрегулировать фары Ford Fusion?
Теперь мы перейдем к разделу, который вас больше всего интересует в этой статье, как отрегулировать фары своего Форд Фьюжн? Эта настройка может показаться немного сложной, но, следуя рекомендациям, вы сможете завершить ее без особых проблем.
Подготовка к регулировке фар на Форд Фьюжн
Для начала вам нужно подготовить свой автомобиль, чтобы настроить дальний свет в хороших условиях, вот подготовка к выполнению:
- Поставьте машину на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
- Тщательно проверьте давление в шинах.
- Убедитесь, что ручка регулировки высоты фонарей установлена на 0.
Регулировка фар его Ford Fusion
- Откройте капот, найдите винты для горизонтального и вертикального управления фарами вашего Ford Fusion (они обычно обозначаются, и те, что наверху, должны изменять вертикальность, а тот, который находится сбоку, контролирует горизонтальность регулировки).
- Используйте ткань или другую вещь, чтобы скрыть проектор, на котором вы не делаете коррекцию.
- Используя винты для горизонтальной коррекции, у вас должна быть самая интенсивная часть луча, которая должна быть немного правее вертикальной линии, отмеченной на стене.
.Если вы хотите отрегулировать противотуманные фары на своем Ford Fusion, просмотрите нашу страницу с материалами по этой теме.
Если у вас возникнут дополнительные вопросы о Ford Fusion, не стесняйтесь обращаться к нам. Ford Fusion категория.
Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками
Автомобили прочно обосновались в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы часто выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.
При движении каждый водитель случайно попадает в выбоины на асфальте, из-за чего постепенно сбиваются настройки отражателей фар. Регулировка может потребоваться даже после замены ламп ближнего и дальнего света.

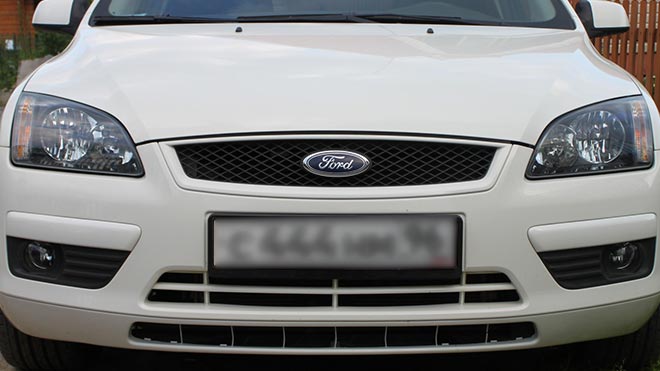

Регулировка фар на Форд Фокус 2 не только поможет восстановить правильный световой пучок, но и снизит вероятность ослепления встречных водителей. Правильные настройки сильно влияют на освещение дороги и видимость в снег или дождь.
Требования
Фара головного света всех поколений Фокуса полностью соответствует требованиям безопасности автомобиля. Фары ближнего света создают четкий луч с острыми краями и углом наклона бордюра для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения отражателя ближнего света.
Все комплектации Focus оснащены электрической регулировкой луча. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча в соответствии с положением тела. Базовые версии с галогенными лампами позволяют регулировать параметры луча с помощью кнопки в салоне.
Линия реза не должна выходить за положение глаз едущего навстречу ей человека, иначе она будет ослеплена, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

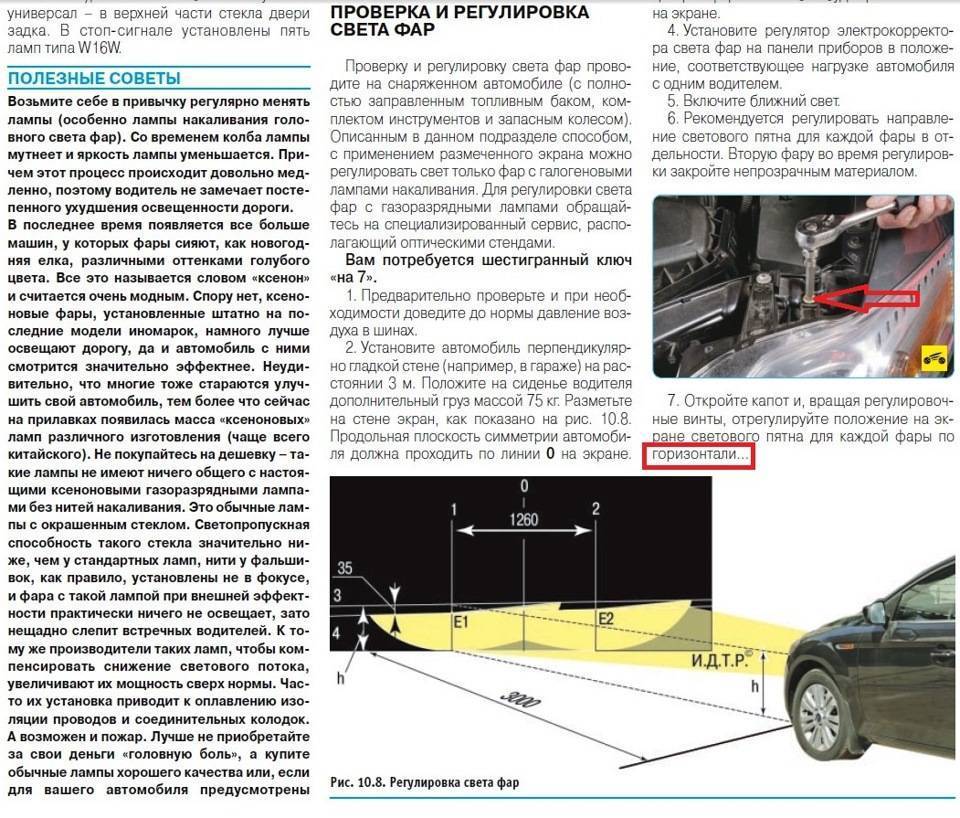

Регулировка фар на Форд Фокус 2

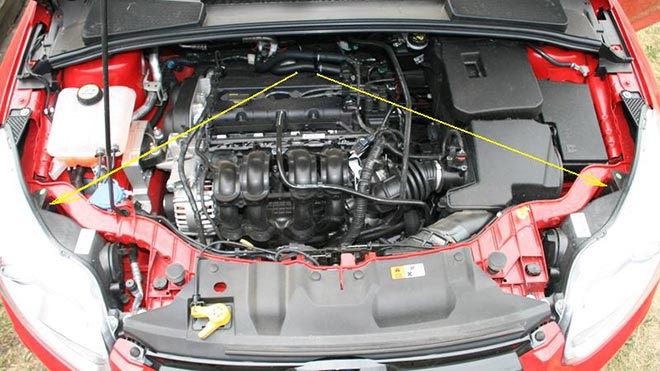

На Ford Focus 2 фары регулируются с помощью двух винтов, отвечающих за горизонтальное и вертикальное положение отражателя. Для автонастройки нужна небольшая подготовка:
- Проверьте давление в шинах. При необходимости накачайте колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за столом водителя.
- Очистите багажник от лишнего груза.
- Заполните топливный бак хотя бы наполовину.
- Выберите ровную площадку с ровной стеной (это может быть дверь гаража, стена магазина, дом или плоский забор).
- Подготовьте инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
- В зависимости от конфигурации для установочных винтов требуется торцевой ключ Torx или шестигранный ключ на 7».
Настройка оптики не занимает много времени, не требует определенных знаний. Для настройки выполните следующие действия:

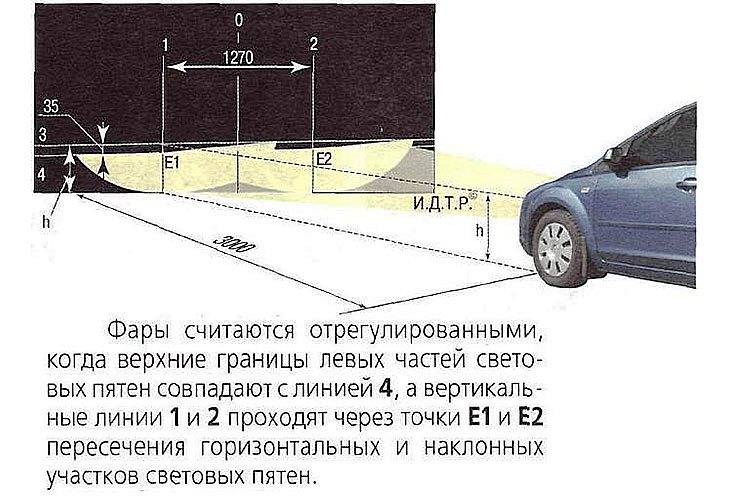

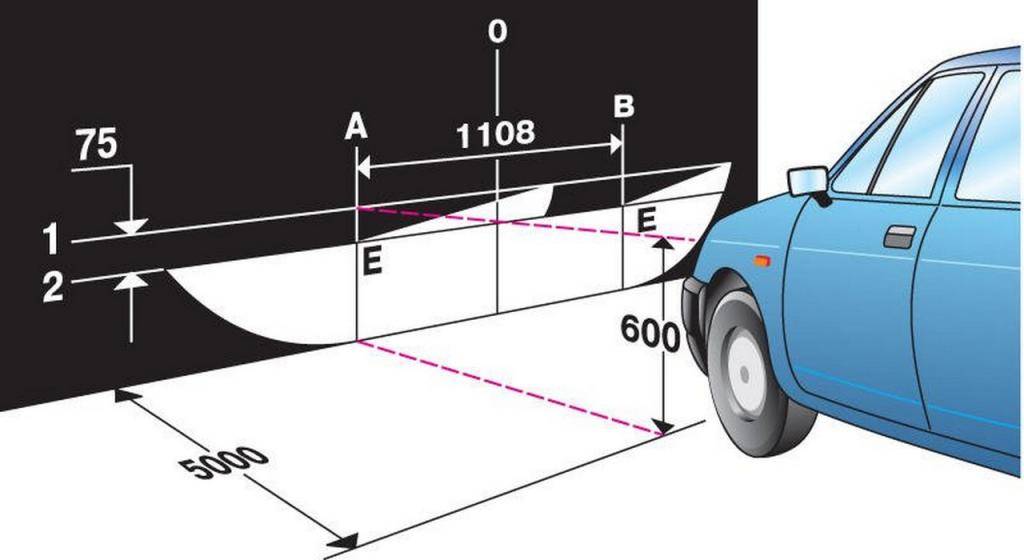

- установить автомобиль на площадку лицом к стене на расстоянии ровно 3 метра;
- открыть капот, включить ближний свет;
- измерить высоту положения светильника относительно земли, линию с такой же высотой перенести на стену;
- отметьте центр нашей машины вертикальной линией на стене;
- между центрами луча левой и правой фары винтом установить расстояние 1270 мм (центр луча находится в точке, где горизонтальный предел становится путеводителем);
- положение горизонтальной линии на 35 мм ниже высоты положения огня, указанной выше;
- когда указанные значения верны, то регулировку оптики можно считать завершенной.
В Форд Фокус 2 рестайлинг и дорестайлинг регулировка фар ничем не отличается, кроме расположения винтов, регулирующих свет.
Настройка положения фар в Фокус 3
Требования по установке галогенных фар на Фокус третьего поколения не отличаются от таковых на автомобиль второго поколения. Параметры удаленности от стены и этапы подготовки перед работой остаются без изменений. Расстояние между центрами лучей фар составляет 1280 мм, потому что автомобиль немного шире.
Основное и единственное отличие заключается в регулировочном винте – для него потребуется специальный шестигранный ключ «на 8». Купить инструмент можно в автомагазине или на рынке.
Первая модель
На Фокус первого поколения с завода устанавливаются только галогеновые фары. Их легко настроить самостоятельно.
Перед началом работы нужно помыть фары, заправить бак и почистить багажник. Регулировка производится на расстоянии 3 м от стены на ровной поверхности. В отличие от FF 2-го поколения, высота линии отделки должна быть на 5 мм ниже от высоты ближнего света до линии земли. Отражатель меняет положение с помощью 2 винтов.
Правильная регулировка фар не только обеспечит хорошую видимость во время движения, но и не доставит неудобств водителям на встречном транспорте. Световой луч Focus следует проверять не реже одного раза в год во время технического обслуживания.
Требования
Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.
Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.
Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.
Регулировка света фар. Грубая, но эффективная.
Ещё под конец осени свет фар меня перестал устраивать. Как будто раньше было лучше. В один момент даже задумался над установкой светодиодных минилинз… Но начать решил с банальной регулировки фар. Всю зиму я проездил как есть — холодно, да и ровную площадку найти тяжело. Когда-нибудь потом, думал я всё время. И вот когда-нибудь потом настало.
Опустим лирику и перейдём к процессу.Для регулировки фар нам понадобится:1. Темное время суток2. Ровная(или почти ровная) площадка с чем-нибудь вертикальным — забор, стена3. Малярный скотч4. Маркер5. Отвертка/трещетка с головкой на 13

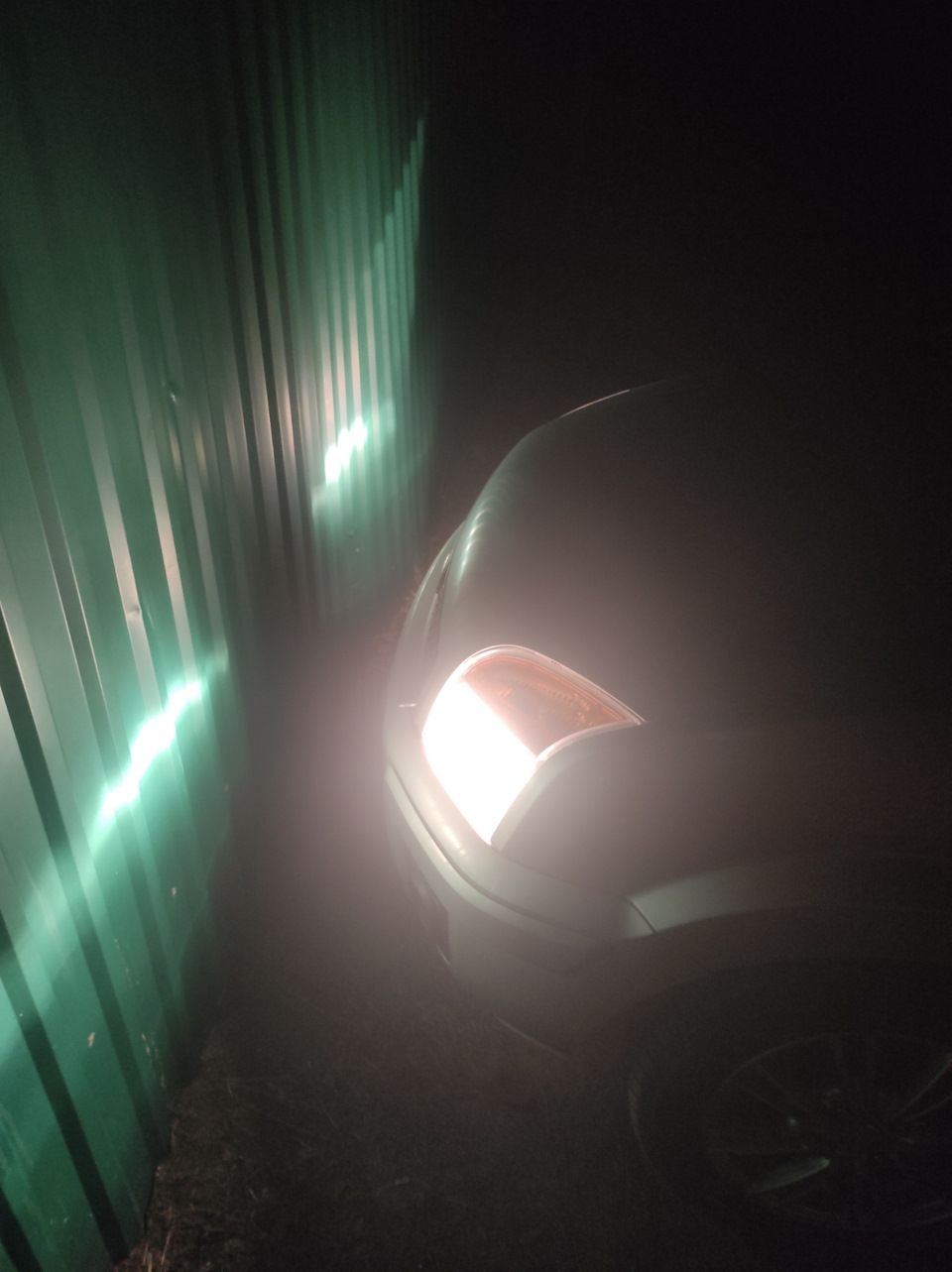

Подъезжаем вплотную к стене.

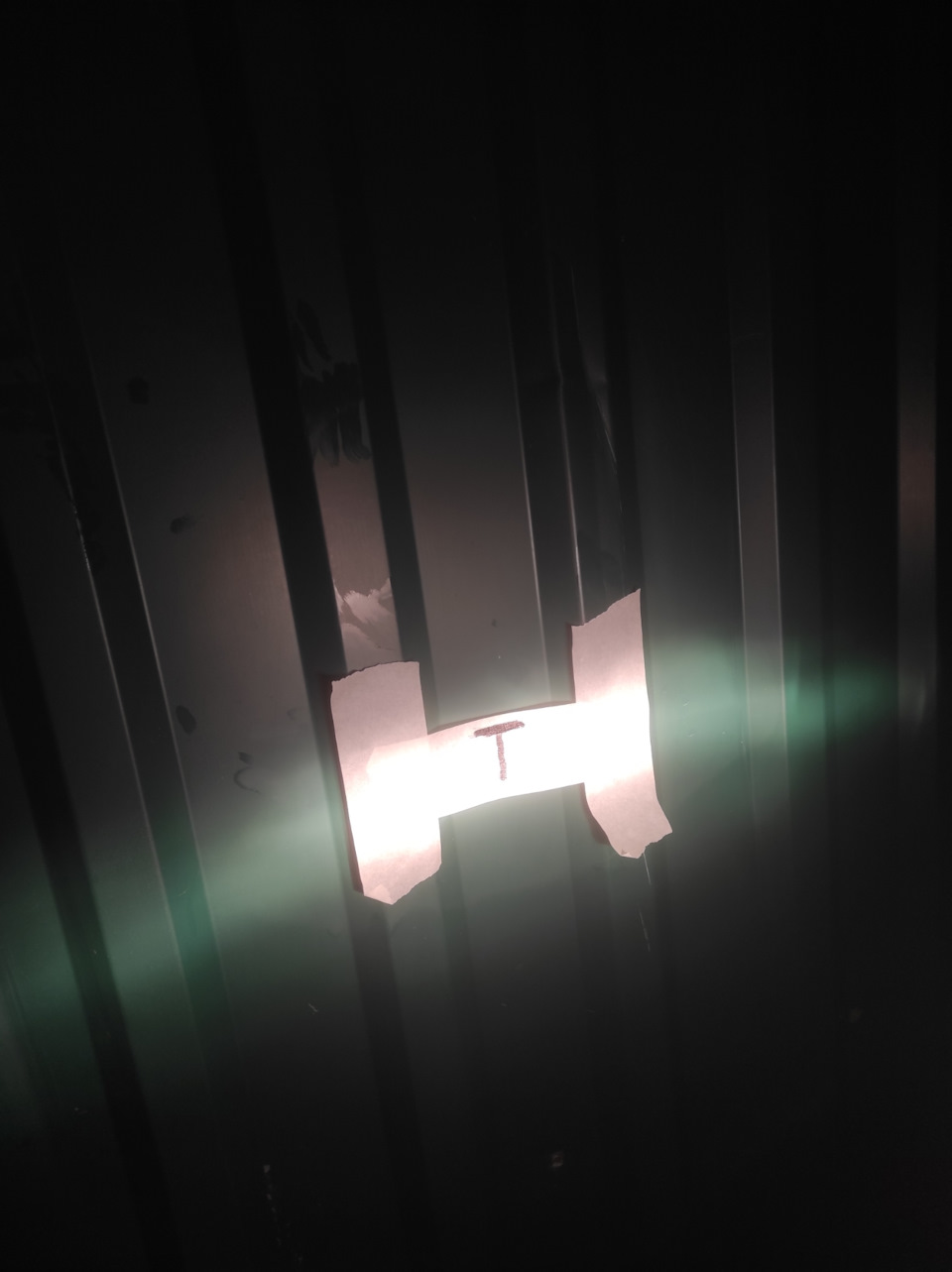

Примерно по центру фары наклеиваем полоску скотча, на котором отмечаем центр.

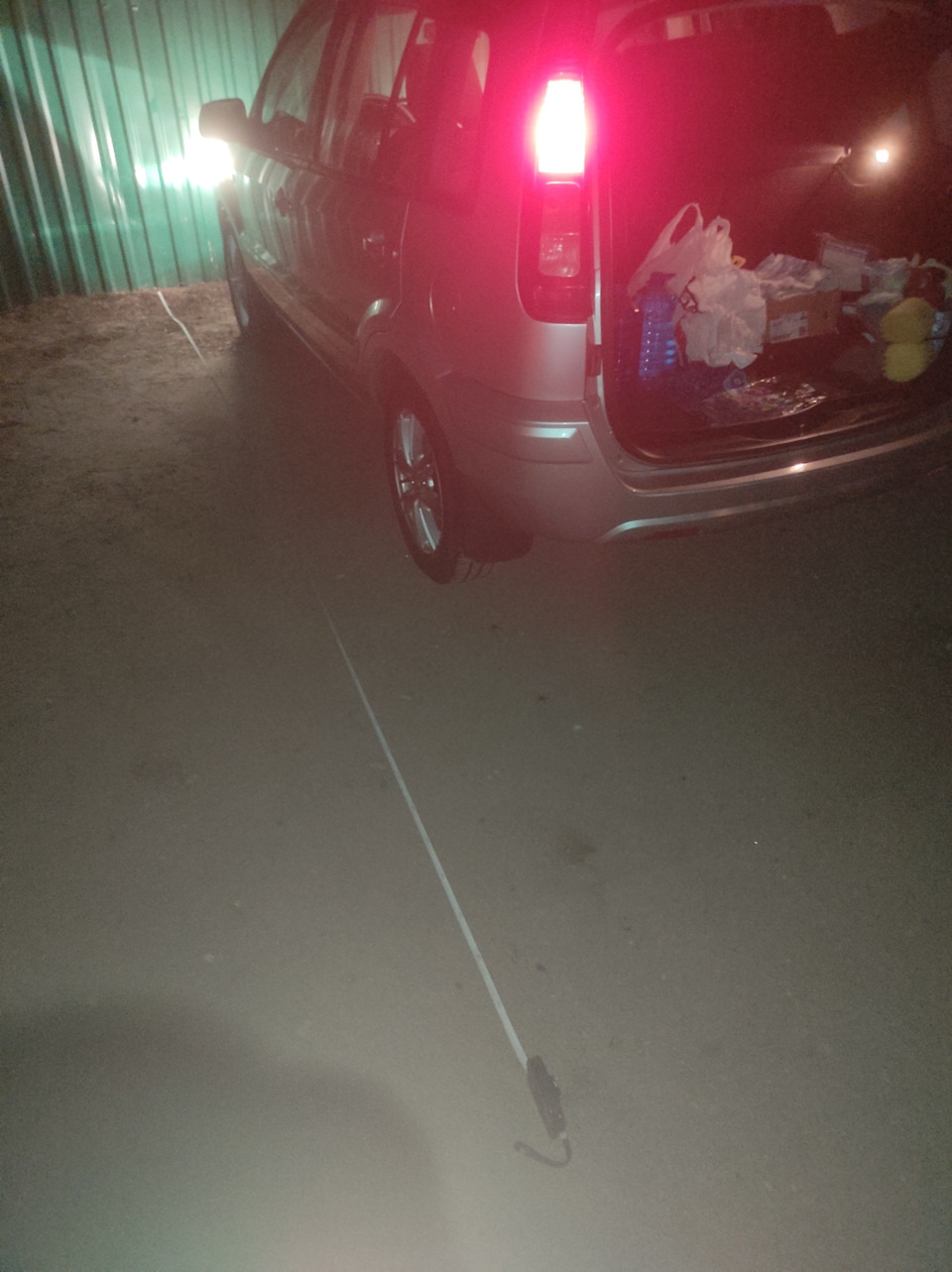

Отмеряем от забора примерно 3/5/10 метров. Я отмерял 5.

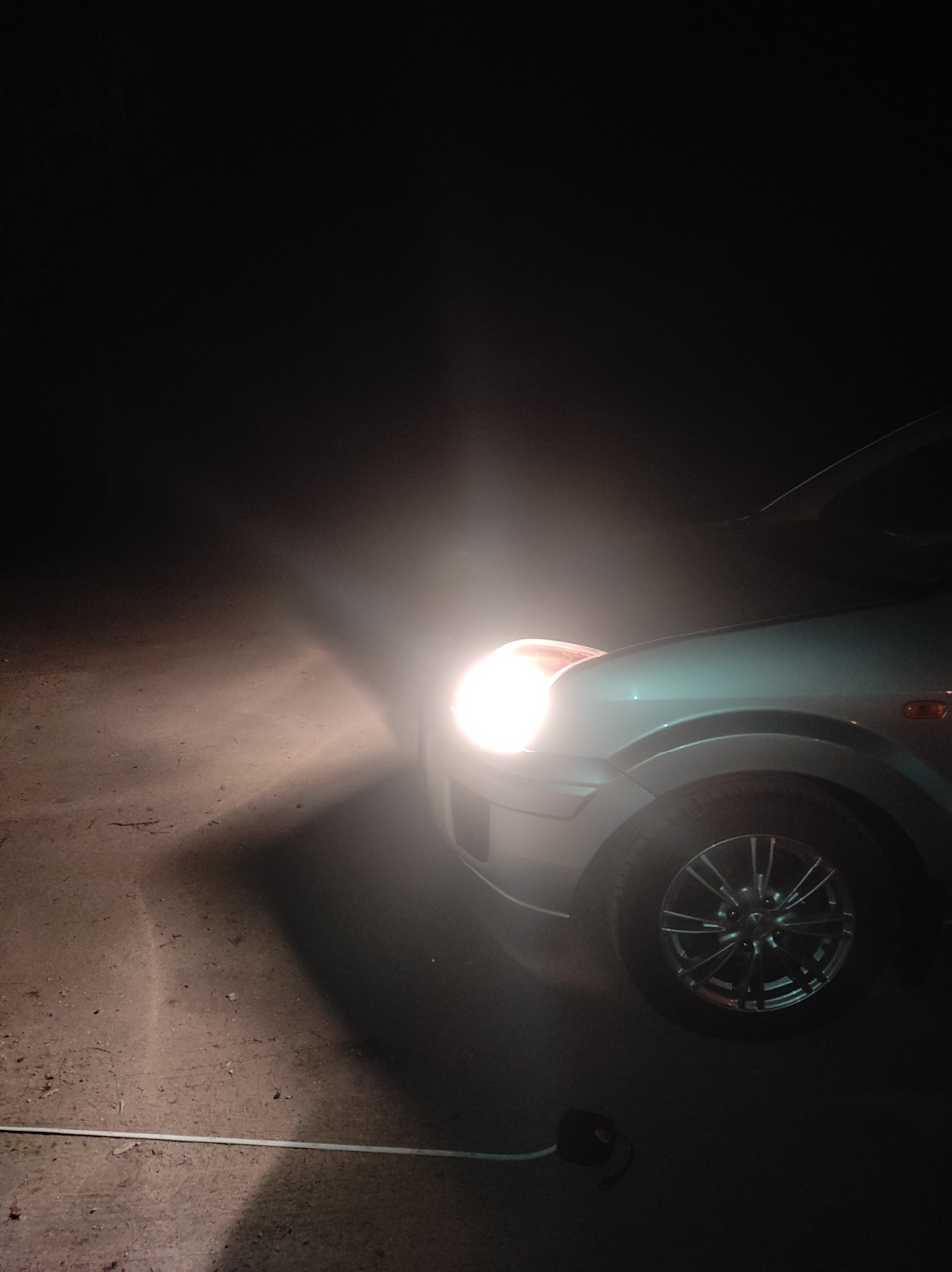

Отъезжаем так, чтобы фары находились на отмеренном расстоянии.

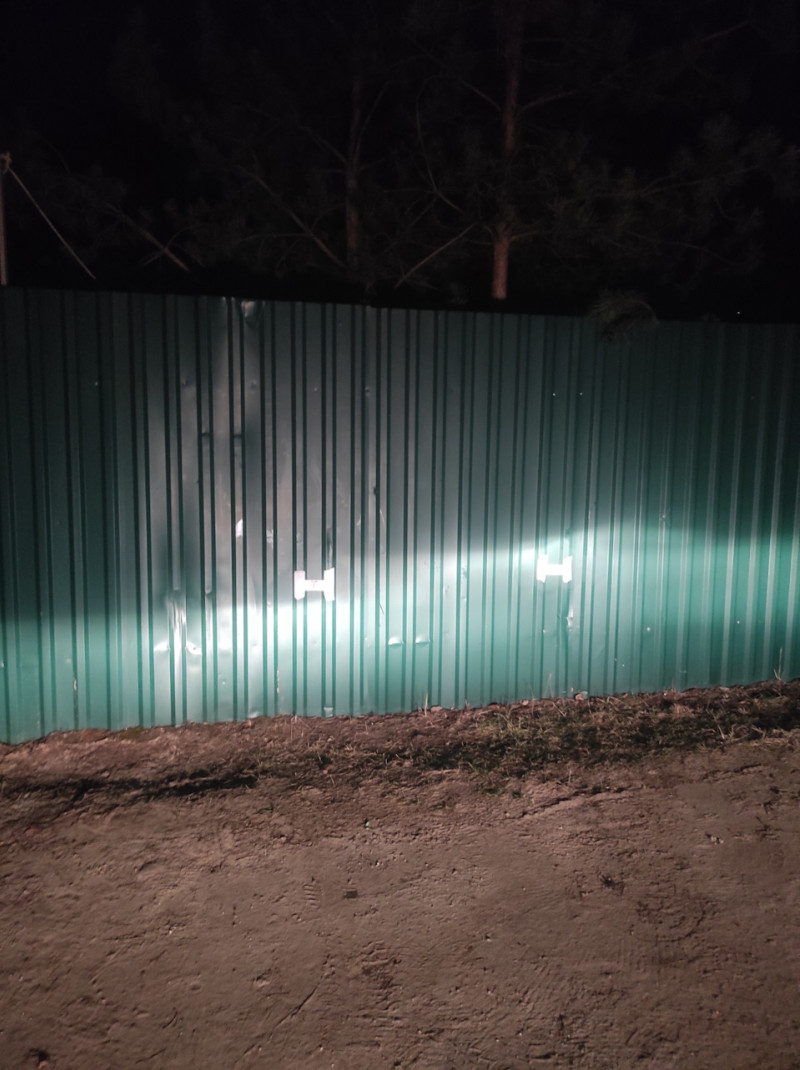

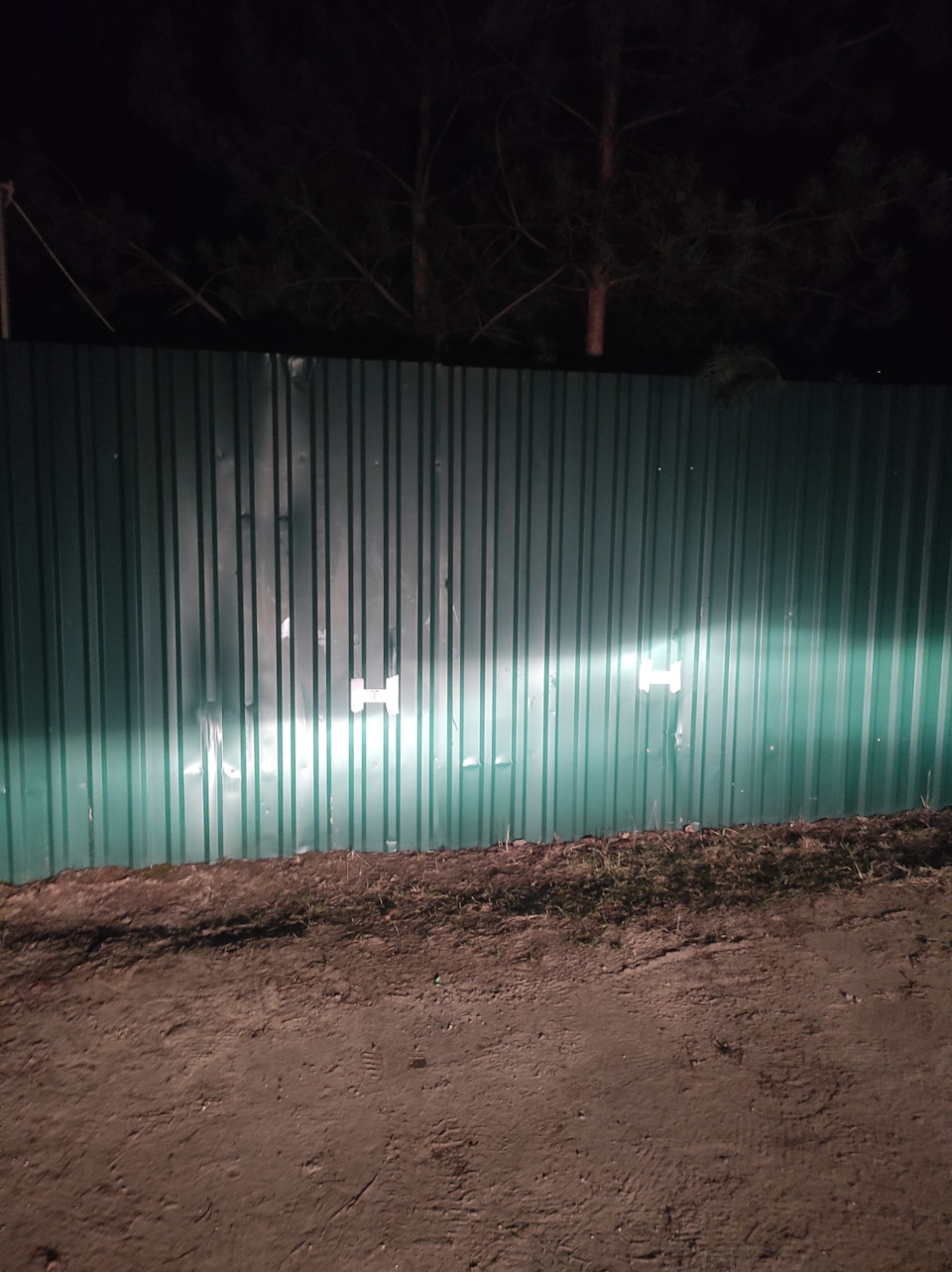

Наблюдаем такую картину:
Светят фиг пойми куда. Правая сильно вверх, левая сильно вниз… Да ещё и кривовато по горизонтали…
Проводим дополнительную разметку. Наши фары имеют отклонение в 1% на 1 метр, что довольно удобно при расчетах. То есть, отъехав от забора на x метров, граница света на заборе должна опуститься на 0.01x метров. В моём случае(5 метров) это 0.05м = 5 см. Рисуем линию 2 под уже отмеченным центром фары. Для удобства можно поставить перекрестие. Именно в эту точку и должна светить нормально отрегулированная фара. Свет должен идти параллельно полу не выше линии 2 слева от перекрестия, на перекрестии преломляться, далее идти под углом вверх.

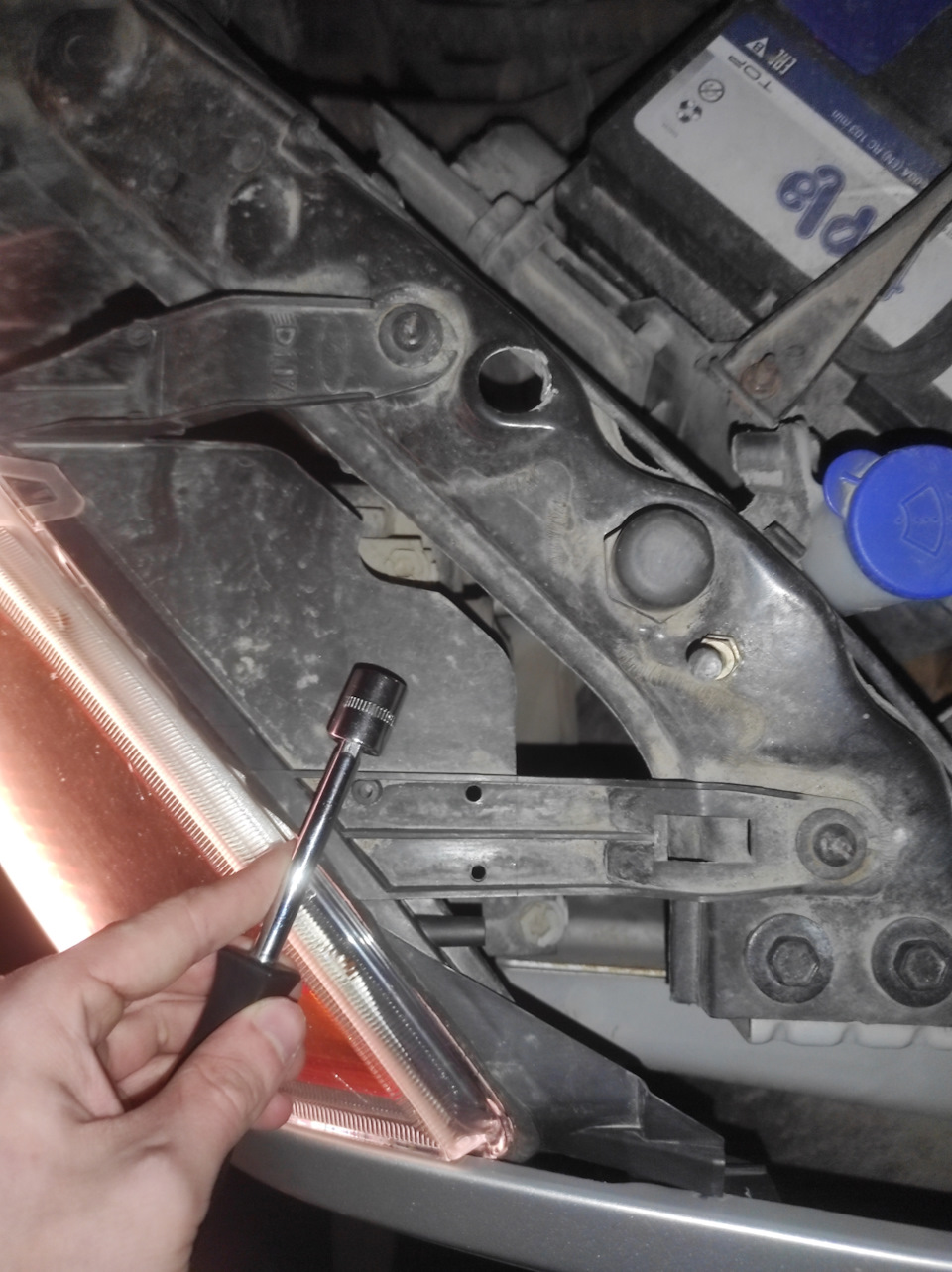

Теперь открываем капот, берем отвёртку с головкой на 13 и начинаем процесс регулировки.
Болт, расположенный ближе к крылу, отвечает за регулировку право-лево. Другой — вверх-вниз. Методом пробы определяем нужное направление регулировки и выставляем как надо. Лично у меня регулировка вверх вниз была довольно чувствительной и фара быстро настроилась на нужную высоту свечения, а вот чтобы отрегулировать свет по горизонтали пришлось крутить болты на ≈ 30-40 оборотов.
Очень удобно отслеживать процесс регулировки с помощью камеры на телефоне. Фокусируемся на самой яркой точке и снижаем экспозицию до той степени, пока не будет четко видно линию света.

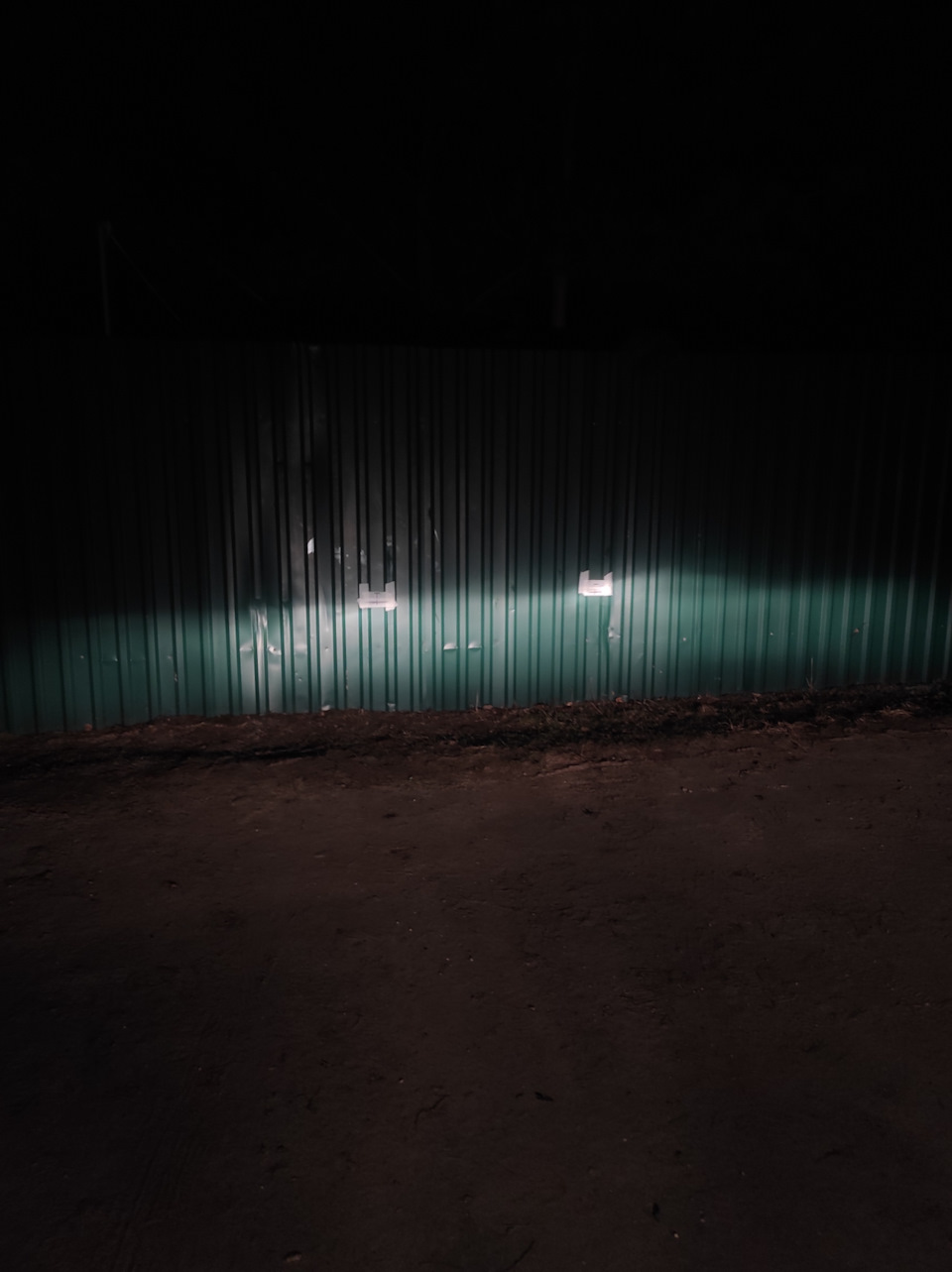

Итог регулировки.
Регулировку проводил при нулевом положении корректора фар, то есть фары максимально подняты. Сам же я обычно езжу на положении 1.5.

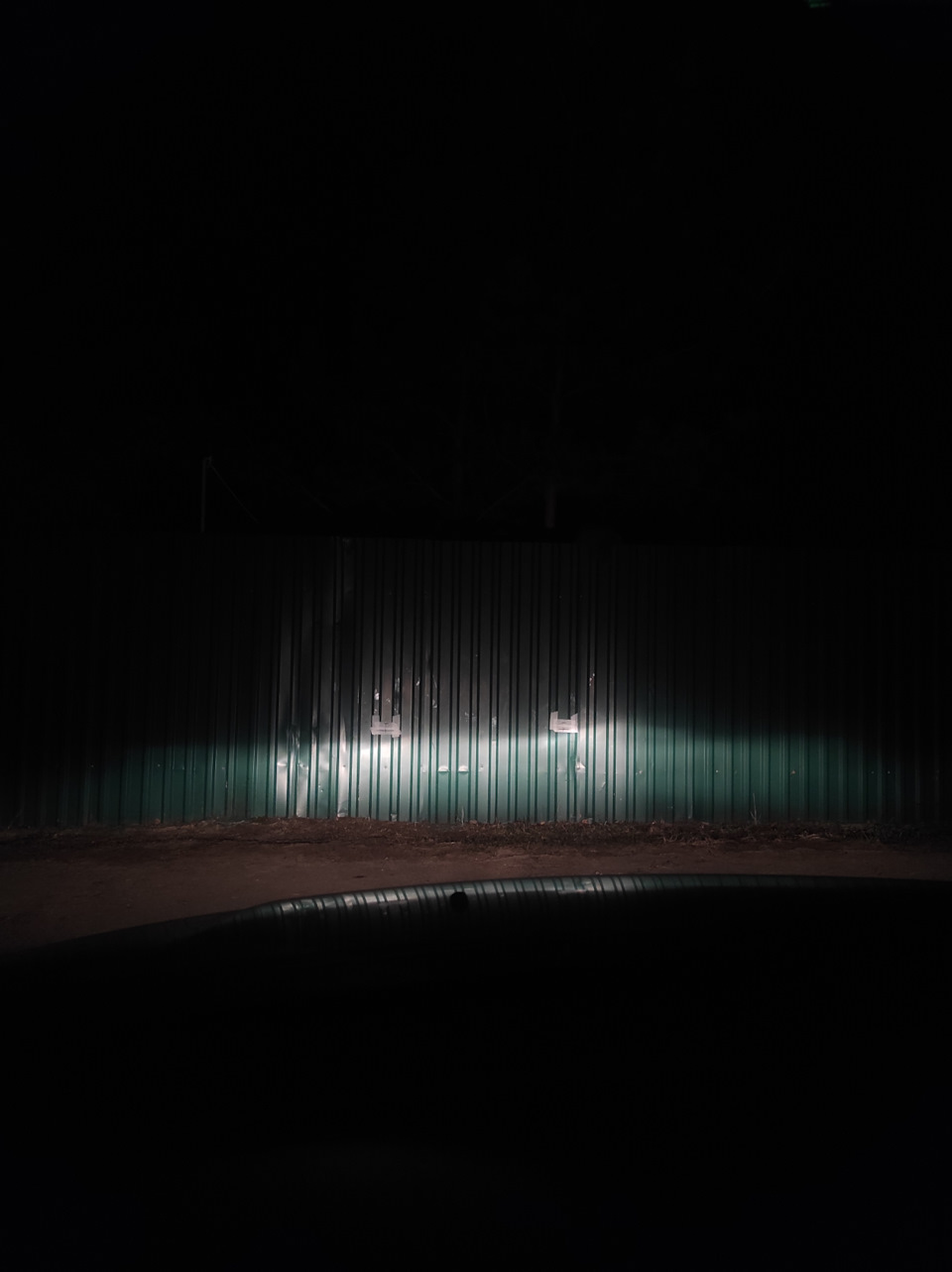

Свет фар в положении электрокорректора 1.5
После регулировки прокатился по ночным дорогам — свет фар стал значительно лучше! Ямы стали виднее, а безопасная ночная средняя возросла. Осталось проверить в реальных условиях, на ночной трассе.
Видео с тем как стало, в разных режимах. Лампочки головного света галоген osram. Птф — goodyear(пост о них есть в профиле).
А тем временем фордик уже на летней резине! Тепло, сухо, а теперь ещё и тихо. По такой погоде ездить на шипах — только резину убивать.
Upd после 200км по трассе:Фары стали светить заметно лучше. Комфортная скорость по неосвещенной трассе возросла с 80-90 до 110-120. Так что всем, кого не устраивает свет — советую в первую очередь отрегулировать фары!
Первый шаг: Подготовительные работы
Шаг 1.1: Проверка наличия необходимых материалов
Перед началом настройки фар на Ford Fusion необходимо убедиться, что у вас есть все необходимые материалы. Для этого вам понадобятся:
- Фары Ford Fusion
- Отвертки Phillips и Flathead
- Расходные материалы для чистки фар (ткань, салфетки, специализированные жидкости)
- Компьютер или ноутбук с доступом в Интернет
Шаг 1.2: Проверка корректности установки фар
Перед настройкой фар необходимо проверить, что они установлены корректно и не имеют механических повреждений. Для этого:
- Осмотрите фары на наличие трещин или других повреждений.
- Проверьте, что крепления фар надежно закреплены и не шатаются.
- Убедитесь, что фары работают правильно, включив фары и проверив их работу.
Решение проблем с корректором фар
Корректор фар — важная часть системы освещения автомобиля, позволяющая регулировать высоту и угол падения светового потока фары. Однако иногда возникают проблемы с его работой, которые могут создавать неудобства и опасность на дороге. В данной статье мы рассмотрим несколько типичных причин неисправности корректора фар у Форд Фьюжн и способы их решения.
1. Повреждение проводов и соединений:
Одной из наиболее распространенных причин неисправности корректора фар является повреждение проводов или неплотное соединение. При повреждении проводов может происходить неполадка в передаче электрического сигнала, что влияет на работу корректора. Для решения этой проблемы, необходимо проверить состояние проводов и подключений, при необходимости заменить или восстановить их целостность.
2. Выход из строя моторчика корректора:
Еще одной причиной проблем с корректором фар может быть поломка моторчика, отвечающего за его работу. Если моторчик не функционирует, то корректор фар перестает регулировать угол падения света. В этом случае требуется замена моторчика, что лучше доверить профессионалам или автосервису.
3. Проблемы с реле и электроникой:
Также неисправности с корректором фар могут связываться с проблемами реле и электроники. Если реле или электронные компоненты не функционируют должным образом, то корректор фар может работать некорректно или вообще не работать. Решением проблемы может быть замена неисправных реле или компонентов, а также настройка электронных систем освещения автомобиля.
4. Проверка и настройка корректора фар:
Кроме того, возможно неисправности в работе корректора фар связаны с его неправильной настройкой или калибровкой. В этом случае достаточно проверить корректность установки корректора и его настройки на оптимальный угол падения светлого потока. Это может быть выполнено с помощью специального оборудования или с использованием руководства по эксплуатации автомобиля.
В заключение, если у вас возникли проблемы с корректором фар у Форд Фьюжн, следует обратиться к специалистам или автосервису. Они смогут быстро и качественно выявить причину неисправности и предоставить решение данной проблемы.
Шаги по настройке фар на автомобиле Ford Fusion
1. Подготовьте автомобиль. Перед настройкой фар убедитесь, что автомобиль находится на ровной поверхности и стояночный тормоз активирован. Также убедитесь, что двигатель выключен.
2. Отрегулируйте высоту фар. Откройте капот и найдите регулировочные винты для высоты фар. Используйте отвертку или специальный ключ, чтобы повернуть винты и изменить высоту фар. Регулируйте высоту фар таким образом, чтобы луч света был правильно направлен и не слепил водителей, движущихся встречным направлении.
3. Измените направление фар. Затем подключите фары и включите ближний или дальний свет, чтобы увидеть, как свет падает на дорогу. Если фары направлены слишком низко или высоко, поверните регулировочные винты, чтобы изменить направление фар. Убедитесь, что фары четко освещают дорогу и не светят в лицо водителю впереди.
4. Проверьте боковое освещение. После основной настройки фар убедитесь, что боковое освещение также работает правильно. Убедитесь, что передние и задние противотуманные фары, поворотники и стоп-сигналы светят ярко и видны водителям, находящимся сбоку и сзади.
5. Проверьте работу автоматической подстройки. Если ваш автомобиль оснащен автоматической подстройкой фар, проверьте, что она работает должным образом. Убедитесь, что фары правильно реагируют на изменение нагрузки в автомобиле, например, при загрузке багажника или сидений.
6. Проверьте фары перед каждой поездкой. После настройки фар убедитесь, что они работают правильно перед каждой поездкой. Включите все типы освещения и проверьте, что они светят ярко и равномерно. Если заметите любые проблемы с освещением, обратитесь к специалисту для дальнейшей диагностики и ремонта.
Меры безопасности
Чтобы при проведении работ не нанести вреда здоровью и не сломать фары, нужно помнить несколько простых советов:
- Надевать перчатки при работе и не касаться проводки.
- Использовать только подходящий инструмент для регулировочных винтов, они очень легко ломаются.
- Ставить машину на ручной тормоз.
- При регулировке не прикладывать излишнее усилие.
В завершении еще один метод регулировки.

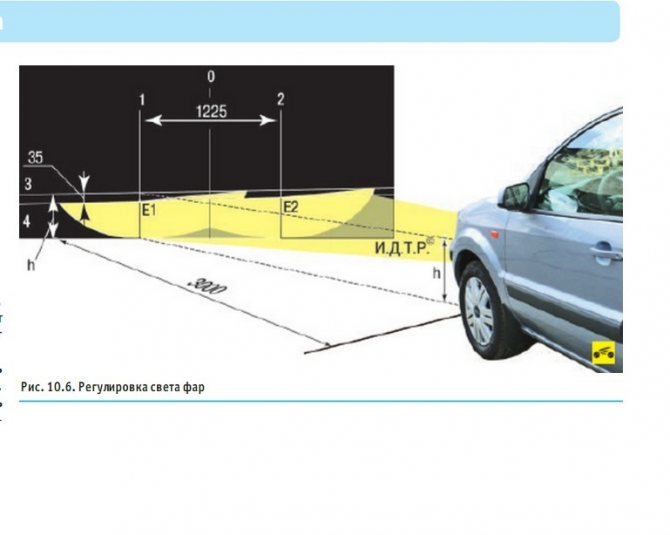

Отрегулировать свет фар несложно, если есть ровная площадка со стеной напротив нее. Главное – правильно нанести разметку, от этого зависит точность регулировки. Если после проведения работы встречные водители мигают, значит свет бьет слишком высоко и его нужно опустить.
Диагностика и корректировка света фар автомобиля Форд Фьюжен Диагностику и корректировку света фар производите на снаряженном автомобиле (с целиком заправленным топливным баком, комплектом приспособлений и запасным колесом). Вам понадобится отвертка с крестообразным лезвием. 1. Заранее проконтролируйте и при надобности доведите до нормы давление воздуха в шинах. 7. Откройте капот и, проворачивая регулировочные винты левой фары, откорректируйте позиция на экране светового пятна по горизонтали… 9. Правую фару регулируйте точно также.

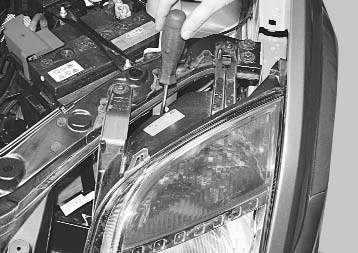

Так размещаются регулировочные винты блок-фары автомобиля Ford Fusion. Корректировка света фар 2. Поставьте автомобиль Форд Фьюжен перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя вспомогательный груз массой 75 кг. Разметьте на стене экран, как изображено на рисунок. 4.6. Продольная плоскость симметрии автомобиля обязана проходить по линии 0 на экране. Качните транспортное средство сбоку, чтобы самоустановились пружины подвесок. 3. Проверьте на вашем автомобиле высоту центров фар от пола. Это будет промежуток h на экране. 4. Поставьте редуктор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем. 5. Включите близкий свет. 6. Закройте правую фару непрозрачным материалом. 8. …и вертикали, если размещение световых пятен не соответствует рисунку. 10. Фары автомобиля Ford Fusion считаются отрегулированными, когда верхние границы левых звеньев световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Если на автомобиле размещены противотуманные фары, то направление их пучка света нужно настроить только по высоте. Проворачивая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или едва ниже ее.
Если включены лампы наружного освещения, и выключено зажигание, в момент открывания двери водителя звучит предупреждающий сигнал.
Направление света фар следует отрегулировать для соответствия левосторонней или правосторонней системе движения.
Индикатор на панели приборов горит, если включены передние противотуманные фары. Передними противотуманными фарами следует пользоваться, только если видимость значительно ограничена туманом, снегом или дождем.
В автомобилях, не оснащенных передними противотуманными фарами, переключатель управления можно вытянуть только на одну позицию. Оба индикатора на панели приборов горят, если включены передние и задние противотуманные фары/фонари.
ВНИМАНИЕЗадние противотуманные фонари следует включать только в условиях ограниченной видимости (менее 50 м) и запрещается включать во время дождя или снегопада. Необходимо потянуть рычаг в сторону рулевого колеса
Для возврата в режим ближнего света фар снова потянуть рычаг в сторону рулевого колеса
Загрузка Положения корректора Количество человек Груз в багажном отделении на передних сиденьях на задних сиденьях 1-2 — — 1-2 3 — 1 1-2 3 макс. 1,5 1 — макс. 2
Необходимо потянуть рычаг в сторону рулевого колеса. Для возврата в режим ближнего света фар снова потянуть рычаг в сторону рулевого колеса.
-
Как изменить направление вращения кулера компьютера своими руками
-
Как сделать громкую связь на телефоне texet
-
Как сделать телефон иной
-
Как сделать будильник без телефона
- Ниссан сентра замена масла в вариаторе своими руками
Как отрегулировать фары моего Ford Fusion
Есть две основные проблемы, связанные с неправильно отрегулированным освещением вашего Ford Fusion. Во-первых, они могут ослеплять других водителей или плохо освещать дорогу из-за слишком низкой интенсивности света. Во всех случаях неправильная регулировка может представлять опасность.
Кроме того, эта проблема может быстро возникнуть, особенно если вы решили заменить фары.
Важно знать
определить фары, требующие регулировки узнать, правильно ли отрегулированы фары на вашем Ford Fusion , чтобы просто отрегулировать освещение ваших фар на вашем Ford Fusion
1- Определите фары на моем Ford Fusion, которые необходимо отрегулировать
Ваш Ford Fusion оснащен несколькими передними и задними фарами, но только некоторые из них необходимо отцентрировать, чтобы обеспечить их правильную работу. Назначение ближнего и дальнего света состоит в том, чтобы видеть дорогу посреди ночи, поэтому необходима правильная регулировка. С другой стороны, стоп-сигнал или проблесковый маячок не требуют выравнивания при установке, поскольку их назначение — сигнализировать о действиях водителя.
фарах ближнего и дальнего света
2-Как узнать, правильно ли отрегулированы фары моего Ford Fusion?
Сейчас мы поможем вам оценить высоту луча ваших фар. Это, в частности, позволит вам узнать, соответствует ли ваш Ford Fusion условиям технического осмотра или нет. Итак, цель этой манипуляции — указать отметки на стене. Вам нужно будет сделать 2 горизонтальные метки, чтобы контролировать высоту светового луча
- левая высота
- высота правая
Следуя этим манипуляциям, вы нарисуете горизонтальную линию на стене, которая даст вам возможность определить, находится ли световой луч фар вашего Ford Fusion на правильном уровне
Для этого важно установить автомобиль в наилучших условиях, чтобы гарантировать хорошую регулировку
1- Расположите свой Ford Fusion для проверки настройки
- Первое, что нужно сделать, это припарковать свой Ford Fusion на ровной поверхности (избегайте парковки на склонах, неровностях и т. д.), расположите переднюю часть автомобиля в направлении белой или светлой стены.
- По возможности на примерно в десяти метрах от стены или из-за нехватки места у вас есть возможность произвести оценку на расстоянии 5 метров, но это будет менее точно
- Предпочтительно проводить манипуляции в конце дня, когда естественное освещение ниже.
Наконец, убедитесь, что в кабине вашего Ford Fusion фары находятся в нулевом положении
3- Материал, необходимый для расчета освещения на моем Ford Fusion
- Вооружитесь приведенным ниже оборудованием для работы
- Один метр для определения высоты фар вашего Ford Fusion
- Линейка или уровень
- Карандаш или цветная лента
- Отвертка
4-Рассчитайте высоту освещения на моем Ford Fusion
Оцените расстояние между лампой ближнего или дальнего света и землей с каждой стороны вашего Ford Fusion и перенесите его на стену.
Сделать ориентир
Регулировка высоты ближнего и дальнего света на моем Ford Fusion
Итак, как только метка закрепится на стене, откройте капот вашего Ford Fusion, чтобы отрегулировать фары. Найдите соседний оптический винт и отрегулируйте его высоту, поворачивая справа налево. Цель состоит в том, чтобы световые лучи вашего Ford Fusion находились чуть ниже отметки, чтобы достаточно освещать дорогу, не ослепляя. После правильной регулировки вы можете закрыть капот и проверить его на ночь.
Чтобы ознакомиться с другими руководствами по Ford Fusion, посетите другие страницы, посвященные Ford Fusion.
Периодическая проверка в автосервисе
Значение периодической проверки
Периодическая проверка фар в автосервисе поможет:
- Обнаружить и исправить любые неисправности во время;
- Гарантировать, что фары настроены правильно и обеспечивают оптимальную видимость;
- Убедиться, что фары не создают неприятных дорожных ситуаций, таких как ослепление других водителей;
- Повысить общую безопасность и снизить риск аварий.
Частота проверки
Рекомендуется проверять фары Ford Fusion в автосервисе раз в год или каждые 10 000-15 000 километров пробега. Однако, если есть подозрения на неправильную работу фар или наличие дефектов, необходимо обратиться к специалистам раньше.
Что включает проверка
При проведении периодической проверки фар в автосервисе, следующие аспекты должны быть включены:
| Аспект | Проверка |
|---|---|
| Освещение | Проверка яркости, равномерности освещения и работоспособности фар; |
| Направление света | Проверка и регулировка вертикальных и горизонтальных углов направления света фар; |
| Датчик высоты | Проверка и регулировка датчика высоты фар в соответствии с нагрузкой в автомобиле; |
| Ошибки и неисправности | Определение и устранение любых ошибок или неисправностей в системе освещения. |
Проведение периодической проверки фар в автосервисе позволяет держать фары Ford Fusion в идеальном состоянии и обеспечивать оптимальную безопасность на дороге. Регулярное обслуживание фар автомобиля — залог комфортной и безопасной езды в любое время суток.
Предохранители Форд Фьюжн и реле с описанием назначения и схемами блоков
Субкомпактвэн Ford Fusion европейской сборки производился на заводе в Германии в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с бензиновыми и дизельными двигателями объёмом 1,2 1,4 1,6 литра. За этот период автомобиль прошел рестайлинг один раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фьюжн, а так же их схемы и фотографии. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для ознакомления полное руководство по ремонту и обслуживанию.
Назначение элементов схем блоков может отличаться от представленного. Сверяйте описание со своей технической документацией. А если обладаете другим поколение Форд Фьюжн (модели с 2012 года выпуска), тогда изучите данную публикацию.
Монтажный блок
Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо поднять саму аккумуляторную батарею.
Схема
Обозначение
| FА | 80А Вспомогательный отопитель (отопитель РТС) |
| 60А Коробка передач | |
| FC | 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) |
| FD | 40А Вентилятор охлаждения и кондиционирование воздуха |
| FE | 60А Осветительное оборудование и общий электронный модуль (GEM) |
| FF | 60А Зажигание |
| FG | 60А Двигатель и осветительное оборудование |
| FH | 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники |
Блок реле
Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.
Схема
Расшифровка
- R1 — Выключение А/С при широко открытой дроссельной заслонке
- R2 — Высокоскоростной режим вентилятора охлаждения двигателя
- R3 — Вспомогательный отопитель (отопитель РТС)
- R4 — Вспомогательный отопитель (отопитель РТС)
Блок в салоне
Основной блок с предохранителями и реле находится в салоне, за бардачком. Для доступа к нему надо слегка сжать по бокам стенки.
Актуальное назначение будет представлено в виде схемы на обратной крышки.
Фото — схема
Описание предохранителей
| F1 | Резерв |
| F2 | Прицеп |
| F3 | Прицеп |
| F4 | 10А Система отопления (кондиционирования) и вентиляции салона |
| F5 | 20А Антиблокировочная система (ABS) |
| F6 | 30А Антиблокировочная система (ABS) |
| F7 | 15А Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал заднего вида |
| F9 | 10А Левая фара ближнего света |
| F10 | 10А Правая фара ближнего света |
| F11 | 15А Освещение при движении в светлое время суток |
| F12 | 15А Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20А Система управления двигателем (дизель) |
| F14 | 30А Стартер |
| F15 | 20А Топливный насос |
| F16 | 3А Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 | 15А Переключатель приборов наружного освещения |
| F18 | 15А Автомагнитола |
| F19 | 15А Освещение при движении в светлое время суток |
| F20 | 7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | Резерв |
| F22 | 7,5А Габаритный свет левая сторона |
| F23 | 7,5А Габаритный свет правая сторона |
| F24 | 20А Центральный замок и звуковой сигнал охранной сигнализации |
| F25 | 15А Аварийная световая сигнализация |
| F26 | 20А Электрообогрев заднего стекла двери задка |
| F27 | 15А Звуковой сигнал |
| F28 | 3А Аккумулятор, стартер |
| F29 | 15А Прикуриватель |
| F30 | 15А Система зажигания |
| F31 | 10А Переключатель приборов наружного освещения |
| F32 | 7,5А Электрообогрев наружных зеркал заднего вида |
| F33 | 7,5А Переключатель приборов |
| F34 | Резерв |
| F35 | 7,5А Подогрев передних сидений |
| F36 | 30А Стеклоподъемники |
| F37 | 3А Антиблокировочная система (ABS) |
| F38 | 7,5А Электронный блок общего назначения |
| F39 | 7,5А Подушки безопасности |
| F40 | 7,5А Автоматическая коробка передач |
| F41 | Резерв |
| F42 | 30А Обогрев ветрового стекла |
| F43 | 30А Обогрев ветрового стекла |
| F44 | 3А Автомагнитола |
| F45 | 15А Стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Стеклоочиститель стекла двери задка |
| F48 | 7,5А Фонарь заднего хода |
| F49 | 30А Электродвигатель отопителя |
| F50 | 20А Противотуманные фонари |
| F51 | 15А предохранитель дополнительного прикуривателя |
| F52 | 10А Левая фара дальнего света |
| F53 | 10А Правая фара дальнего света |
За прикуриватель отвечает предохранитель номер 29 и 51 на 15А.
Обращаем внимание, что за работу центрального замка, аварийную сигнализацию, поворотники, дворники, освещение салона и систему диагностики так же отвечает Gem — блок, находящийся под панель приборов со стороны водителя, за перчаточным ящиком
Как проверить правильность настройки фар?
Правильная настройка фар на автомобиле — одно из важнейших условий безопасности на дороге. Необходимо периодически проверять и корректировать настройку фар, чтобы соблюдать требования Правил дорожного движения.
Вот несколько шагов, которые помогут вам проверить правильность настройки фар:
- Найдите ровную и ровную поверхность для парковки автомобиля. Отметьте место парковки с помощью линейки или измерительной ленты, чтобы затем измерить расстояние от земли до центра фар.
- Установите автомобиль на парковочный тормоз и включите дальний свет фар.
- Измерьте расстояние от земли до центра фар с помощью измерительной ленты или линейки. Запишите полученное значение.
- С помощью отвертки или регулировочного механизма на фарах настройте их высоту так, чтобы центр фар находился на уровне, измеренном на предыдущем шаге.
- Выключите дальний свет фар и включите ближний свет. Проверьте, что освещение находится в пределах допустимой зоны без заслонений или бликов.
- Проверьте горизонтальную и вертикальную ориентацию фар. Они должны быть параллельны и не должны отклоняться вправо или влево, а также вверх и вниз. Если фары не настроены правильно, вам может потребоваться обратиться к квалифицированному специалисту для корректировки настроек.
После прохождения этих шагов у вас должна быть правильно настроена фара автомобиля Ford Fusion. Помните, что настройка фар влияет на видимость на дороге и безопасность других участников движения, поэтому регулярно проверяйте и поддерживайте их в хорошем состоянии.
Часто задаваемые вопросы о настройке фар на Ford Fusion
1) Какие типы лампочек подходят для фар Ford Fusion?
В автомобиле Ford Fusion могут быть использованы различные типы лампочек для настройки фар. Наиболее распространенными типами являются лампы H1, H7 и H11. Также можно использовать LED- и ксеноновые лампы, однако для их установки могут потребоваться дополнительные модификации.
2) Как правильно настроить уровень освещения фар Ford Fusion?
Для корректной настройки уровня освещения фар Ford Fusion рекомендуется обратиться к руководству по эксплуатации автомобиля. В зависимости от модели и года выпуска могут быть различия в процедуре настройки. Обычно настройка производится с помощью регулятора, расположенного на панели приборов. Необходимо обеспечить равномерное и оптимальное освещение дороги, чтобы не создавать опасность для других участников движения.
3) Что делать, если фары автомобиля Ford Fusion освещают дорогу неравномерно?
Если ощущается неравномерное освещение дороги при включенных фарах автомобиля Ford Fusion, это может говорить о необходимости проверки и регулировки фар. Сначала следует убедиться, что все лампы исправны и совпадают по световому потоку. Затем рекомендуется произвести регулировку фар в соответствии с руководством по эксплуатации автомобиля. Если проблема не решается, возможно потребуется обратиться к специалистам автосервиса для диагностики и ремонта фар.
4) Могу ли я самостоятельно заменить лампочки в фарах Ford Fusion?
Замена лампочек в фарах Ford Fusion может быть произведена самостоятельно при наличии определенных навыков и инструментов. Рекомендуется ознакомиться с руководством по эксплуатации автомобиля и следовать инструкциям по замене лампочек
При этом необходимо обращать внимание на правильность выбора типа лампочек и не повреждать проводку и другие элементы фары в процессе замены
5) Какая должна быть яркость фар Ford Fusion?
Яркость фар Ford Fusion должна соответствовать требованиям дорожного движения и обеспечивать оптимальное освещение дороги при любых условиях. Эту яркость регулируют специальные стандарты и нормативные документы, которые устанавливают максимальное значение освещенности на определенном расстоянии. Следует придерживаться установленных требований и не увеличивать яркость фар, чтобы не ослеплять других участников движения.
