Лампочки форд фьюжн: замена ламп ближнего света, стопов

Проверка и замена предохранителей

Предохранители и переключатели защищают электрическую систему автомобиля от перегрузки. Если электрические части автомобиля вышли из строя, возможно, система была перегружена и сработал предохранитель или автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебряную полосу внутри предохранителя. Если лента порвалась или расплавилась, замените предохранитель.

Уведомление

Перед заменой предохранителей убедитесь, что ключ был удален с панели и все службы отключены и / или отключены.
Всегда отключайте аккумулятор перед ремонтом сильноточных предохранителей.
Всегда заменяйте предохранитель на предохранитель на указанную силу тока. Использование предохранителя с более высоким номиналом может серьезно повредить кабель и вызвать пожар.
Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового. Всегда используйте исправные предохранители одного цвета.
Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Внимание!

Нельзя касаться пальцами стеклянной колбы лампы, этого следует избегать потому, что галогеновая лампа имеет свойство сильно нагреваться и жирные следы, оставшиеся от пальцев, приведут к тому, что колба потемнеет.

За колбу можно браться только в том случае, когда на вас надеты чистые перчатки либо под рукой есть частая тряпка.

При обнаружении на колбе лампы жирных следов их необходимо удалить при помощи спирта.

Габаритные огни.

Снимите с отрицательной клеммы аккумулятора провод.
Подцепите, при помощи отвертки с плоским лезвием, уплотнительную манжету за край и снимите ее.
Отключите от лампочки колодку со жгутами проводов.
Из отверстия, расположенного в отражателе, вытащите патрон лампы для габаритного огня, предварительно сжав фиксаторы его крепления.
Вытащите из патрона лампу.
Новую лампочку вставьте внутрь патрона и установите всю конструкцию на место.

Лампы сигнала поворота.

Снимите с отрицательной клеммы аккумулятора провод. Патрон лампочки для указателя поворота необходимо повернуть по ходу движения часовой стрелки

Извлеките из блок-фары патрон

Вытащите из патрона лампочку для указателя поворота, предварительно нажав на нее и повернув против движения стрелки часов.Внимание! Внутри патрона для лампочки указателя поворота находится резиновая уплотнительная прокладка. При снятии патрона, осмотрите ее, если она будет сильно обжата, надорвана или затвердевшая, то ее необходимо заменить

Новая лампочка устанавливается в патрон и все собирается в обратном порядке

Новая лампочка устанавливается в патрон и все собирается в обратном порядке.

Заменить лампы в задних фонарях автомобиля Ford Fusion.

Откройте багажное отделение. Найдите два шурупа под отвертку, расположенные между уплотнением двери багажника и корпусом фонаря заднего. Открутите их. Далее приступайте к откручиванию барашковой гайки. Располагается она довольно хитро, под плоским держателем полки задней, с той стороны, с которой будет находиться заменяемый фонарь. Отогните обивку багажного отделения, найдите в нише гайку и открутите ее. Гайка является довольно высокой, и крутить ее придется достаточно долго. Наконец, можно приступать к снятию фонаря, его нижняя часть больше ни чем не удерживается. Верхняя часть фонаря еще удерживается защелкой, это специальный штырек, расположенный на фонаре и отверстие на кузове отделанное резинкой. При желании фонарь вытаскивается из держателя руками, но рисковать не стоит. Возьмите плоскую отвертку, обмотайте ее тряпочкой, во избежание повреждения лакокрасочного покрытия. Слегка подожмите фонарь отверткой и крепление ослабнет. После снятия фонаря осмотрите место его крепления, внутреннюю часть и уплотнитель самого фонаря, на поверхностях вы обнаружите огромное скопление грязи и пыли. Возьмите чистую ветошь, приготовленную заранее, и намочите ее, удалите все эти загрязнения. Соблюдайте аккуратность и постарайтесь не допустить попадания грязи через отверстие с проводами вовнутрь кузова машины. Далее на каждой из сторон фонаря расположено по три защелки, отщелкните их. Воспользуйтесь отверткой или просто руками отогните от корпуса верхнюю часть белого цвета и отщелкните ее

Соблюдайте осторожность при снятии, пластик хрупкий и может сломаться, особенно, если производить процедуру на морозе. Когда все защелки отстегнуты, необходимо осторожно отсоединить корпус вместе с отражателем и гнезда с лампочками. Перед вами окажется платформа с тремя лампами фонаря

Поверните нужную вам лампу против хода стрелки часов на 90 градусов, немного надавите на нее и вытащите. Вставьте новую лампочку, так же поверните ее на 90 градусов, только теперь в обратную сторону, затем, проверьте, надежно ли закреплена лампа в гнезде. Таким же образом можно заменить и оставшиеся лампочки. Прежде чем приступить к сборке проверьте, работает ли замененная лампочка. Если все в порядке, то можно приступать к сборке фонаря, вся процедура производится в обратном порядке

Перед вами окажется платформа с тремя лампами фонаря. Поверните нужную вам лампу против хода стрелки часов на 90 градусов, немного надавите на нее и вытащите. Вставьте новую лампочку, так же поверните ее на 90 градусов, только теперь в обратную сторону, затем, проверьте, надежно ли закреплена лампа в гнезде. Таким же образом можно заменить и оставшиеся лампочки. Прежде чем приступить к сборке проверьте, работает ли замененная лампочка. Если все в порядке, то можно приступать к сборке фонаря, вся процедура производится в обратном порядке.

Заменить лампы в фонаре дополнительного стоп-сигнала автомобиля Ford Fusion.

Откройте крышку багажника. Над стеклом располагаются 2 резиновые заглушки. Снимите их. Для этого не потребуется много усилий, заглушки вытаскиваются руками, если слегка потяните их за край

При желании можете воспользоваться пассатижами, но производите ими работы очень осторожно, резина может порваться, несмотря на то, что она достаточно тугая. Теперь, вам необходима шлицевая отвертка. Под заглушкой скрывались отверстия, внутри которых располагаются защелки, их потребуется отжать

Для этого, возьмите отвертку и упритесь ей в выемку внутри защелки, затем немного надавите. Защелки эти металлические и если вы все сделали правильно, то от кузова отойдет край фонаря снизу. Аккуратно закройте крышку багажника, не хлопайте сильно, иначе на фонаре защелкнуться защелки. Потяните за край фонаря снизу и начинайте потихоньку его вытаскивать из посадочного места. Когда фонарь извлечен, замените на нем лампочку. Прежде чем приступить к обратной установке фонаря, проверьте его работу, нажмите на тормозную педаль в момент, когда зажигание включено. Если все в порядке, то вставьте на место фонарь. Надавите на его нижнюю часть, пока не услышите характерный щелчок, это защелкнутся фиксаторы

Под заглушкой скрывались отверстия, внутри которых располагаются защелки, их потребуется отжать. Для этого, возьмите отвертку и упритесь ей в выемку внутри защелки, затем немного надавите. Защелки эти металлические и если вы все сделали правильно, то от кузова отойдет край фонаря снизу. Аккуратно закройте крышку багажника, не хлопайте сильно, иначе на фонаре защелкнуться защелки. Потяните за край фонаря снизу и начинайте потихоньку его вытаскивать из посадочного места. Когда фонарь извлечен, замените на нем лампочку. Прежде чем приступить к обратной установке фонаря, проверьте его работу, нажмите на тормозную педаль в момент, когда зажигание включено. Если все в порядке, то вставьте на место фонарь. Надавите на его нижнюю часть, пока не услышите характерный щелчок, это защелкнутся фиксаторы.

Как снять заднюю фару Форд Фиеста 6

Чтобы снять заднюю фару на Форд Фиеста 6 российского сегмента — понадобится отвертка “звездочка”, для откручивания двух винтов, удерживающих фонарь, и все. Подробный процесс как это сделать вы можете увидеть в фотоотчете. А вот для этих же автомобилей только американской сборки, нужен будет чуть другой инструмент и сами лампочки меняются иначе.

Отверткой выкручиваем 2 самореза крепления фары к кузову. Один расположен внизу.

Второй саморез находится вверху.

Чтобы снять фару нужно открутить еще одно крепление, что находится в багажнике за обшивкой (о нём мало кто знает). Для этого сначала надо открутить там саморез.

После того, как был откручен шуруп, вытяните обшивку с под пластиковой накладки. Вытягивать нужно не полностью, а лишь чтобы можно было подлезть сзади рукой.

Чтобы открутить пластмассовый держатель “барашек” нужно подлезть рукой под пластиковую накладку на ощупь. Там же нужно будет и отсоединить разъем питания фары.

Вот тот самый пластмассовый держатель, который нужно откручивать.

Когда все откручено, отсоедините фишку питания и можете приступить к снятию фары Фиесты 6.

Даже когда задняя фара становится подвижной, не спешите её дергать. Нужно под горизонтальным углом потянуть на себя фару (возможно придется приложить некие усилия).

После снятия фары у вас должно быть такое количество открученных деталей. Дальше можно будет приступить к процедуре для которой нужен был ее демонтаж. Для наглядности продемонстрируем замену ламп стопа/габарита, поворота и заднего хода. Все они вынимаются и вставляются одинаково.

Чтобы добраться к лампочке, нужно снять контактную плату. Которая фиксируется на двух защелках.

Лампочка 1 отвечающая за габариты/стоп.
Лампочка 2 заднего хода.
Лампочка 3 — поворотники.

Чтобы вынуть саму лампочку, не нужно прилагать больших усилий. Нужно сделать оборот против часовой стрелки и она с легкостью выскочит.

Обратите внимание, на контактные усики, один из них выше, другой ниже. Если они будут стоять в другом положении, то лампа просто не вставится, так что если не лезет не ломайте — просто вы ее не так пихаете! Поэтому чтобы поставить новую лампу — вставьте в плату с патронами и поверните по часовой стрелке

Лампы ближнего / дальнего света

Примечание:

Ниже описана замена лампы ближнего / дальнего света в левой блок-фаре. Замена лампы в правой блок-фаре выполняется аналогичным образом.

1. Выключаем зажигание и все электропотребители.

2. Открываем капот.

3. Чтобы произвести замену перегоревшей лампы на новую, необходимо частично снять переднюю блок-фару. Для этого выполняем следующие действия.

4. Шестигранным ключом подходящего размера отворачиваем два верхних болта крепления передней блок-фары.

5. Затем, этим же инструментом отворачиваем нижний болт крепления передней блок-фары.

6. После этого, тянем переднюю блок-фару на себя, тем самым извлекая ее из автомобиля.

Примечание:Соблюдаем осторожность, чтобы не повредить лакокрасочное покрытие кузова автомобиля или поверхность блок-фары. 7

Отводим блок-фару в сторону, чтобы получить доступ к лампам

7. Отводим блок-фару в сторону, чтобы получить доступ к лампам.

8. Теперь переходим непосредственно к замене лампы.

Примечание:Для наглядности последующие операции показаны на снятой блок-фаре.

9. Снимаем резиновую крышку, под которой находится лампа ближнего / дальнего света фар.

10. Разводим по сторонам усики фиксирующей скобы лампы.

11. Откидываем эту скобу…

… и, не перекашивая, извлекаем перегоревшую лампу из корпуса блок-фары.

12. Покачивая из стороны в сторону, аккуратно отсоединяем электрический разъем от лампы. Удаляем перегоревшую лампу в отходы.

Внимание:При отсоединении электрического разъема не прикладывайте тянущее усилие к жгуту проводов, в противном случае можно повредить провода. 13

Берем новую лампу, с аналогичными характеристиками (маркировка — H4), и подсоединяем к ней до упора электрический разъем

13. Берем новую лампу, с аналогичными характеристиками (маркировка — H4), и подсоединяем к ней до упора электрический разъем.

Внимание:Не касайтесь пальцами рук колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы и, как следствие, снижение светового потока. Берите лампу за колбу только в чистых перчатках или чистой тряпкой

Если на лампе все-таки появились жировые пятна, удалите их спиртом

Если на лампе все-таки появились жировые пятна, удалите их спиртом.

14. Вставляем лампу в корпус блок-фары и затем закрепляем ее фиксирующей скобой в обратной последовательности.

15. Устанавливаем резиновую крышку лампы и убеждаемся, что она надежно зафиксирована.

16. Аккуратно вставляем блок-фару в кузов автомобиля.

Примечание:

При установке соблюдаем осторожность, чтобы не пережать жгут проводов фары. 17

Затягиваем три болта крепления блок- фары

17. Затягиваем три болта крепления блок- фары.

18. Проверяем и при необходимости выполняем регулировку света фар.

19. Закрываем капот.

Замена лампы стоп-сигнала на Форд Фьюжн: фото и видео

Для замены лампы стоп-сигнала на Форд Фьюжн придётся снимать задний фонарь. Процесс демонтажа достаточно простой и не требует особых знаний и навыков. Процесс аналогичный процессу снятия заднего фонаря, но при этом необходимо ещё и разобрать его.

Видео по снятию заднего фонаря на Форд Фьюжн:

Видео расскажет, как просто и легко поменять лампу стоп-сигнала заднего фонаря автомобиля, а также поведает о нюансах, тонкостях и хитростях проводимой операции.

Процесс демонтажа заднего фонаря

Задняя часть автомобиля с неработающим фонарём.

Лампы стоп-сигналов задних фонарей Форд Фьюжн имеют свойства перегорать.

Так, для их замены в обязательном порядке придётся снимать весь фонарь, поскольку без этого не разобрать корпус.

Для проведения этого процесса не стоит в обязательном порядке посещать автосервис, поскольку процесс самостоятельной смены займёт менее усилий и 20 минут времени.

Алгоритм замены на Форд Фьюжн

Итак, когда стало все понятно и доступно, можно приступить непосредственно к процессу замены лампы:

Снимаем клемму-минус с аккумулятора, поскольку будет проводиться операция с проводкой.
Открываем дверь задка.
Отсоединяем колодку проводов, которая подключена непосредственно к фонарю, операции с которым собираемся проводить. Также, там же, необходимо открутить пластиковый барашек, который удерживает фонарь.
Отщёлкиваем колодку проводов от заднего фонаря.
Шестигранной звёздочкой откручиваем два крепёжных болта фонаря, которые расположены в дверном проёме.
Откручиваем крепёжные болты расположенные в дверном проёме.
Тянем фонарь на себя. После удаления болтов крепление осуществляет штырь, с которого мы скрутили барашек.
Вынимаем задний фонарь с посадочного места креплений.
На снятом фонаре отщёлкиваем пластиковые защёлки при помощи плоской отвёртки. И меняем сгоревшую лампочку.
Отщелкиваем указанные защелки и моем менять лампы заднего фонаря.
Устанавливаем фонарь в обратном порядке.

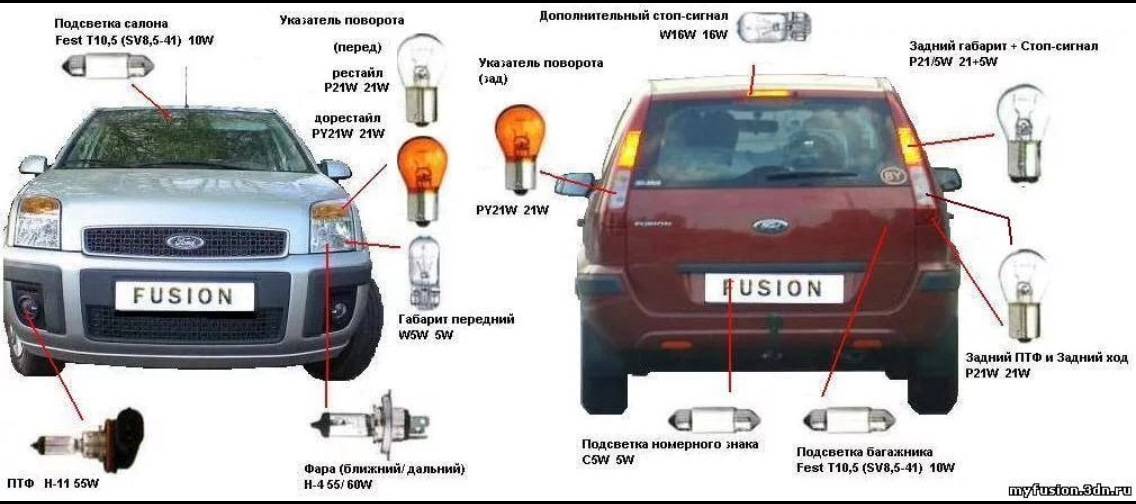

Подбор ламп

Для установки в стоп-сигнал фонаря Форд Фьюжн применяются лампы с маркировкой P21/5W. Они могут быть, как красного, так и белого света. Для более выразительного свечения рекомендовано использовать не затемнённые лампы.

LED-лампы для установки в задний фонарь автомобиля.

Итак, рассмотрим, лампы какого бренда подходят лучше всего для установки в фонарь автомобиля:

380 Red Standard Replacement 12V P21/5W Bayonet Bulbs (Pair)
Lucas 380 12V P21/5W Bay15D Stop &Tail X2 Bulbs
OSRAM Bulb 12V 21/5W Twin Pack Clear Motorcycle Electrics Lighting
Osram LEDriving 380 P21/5W 12v LED bulbs x 2
Bosch 380 P21/5W Car Bulbs x 2
GE 380 P21/5W Car Bulbs x 2
380 P21/5W 48* 2835 Canbus LEDs (Cool White/Amber) Dual Colour
380 P21/5W White 60W CREE-XBD SMD 12*5W Canbus LED (2 Bulbs)
XTEC 380 12V P21/5W Clear Auto Replacement Bulb (Pack of 10)
380 ABD Prime 12V 21/5W P21/5W Bayonet Bulbs (Pair)

Конечно, с современными тенденциями, лучше всего рекомендуется ставить лампочки технологии LED, которые хорошо видны в туманах и при других плохих погодных условиях. Так, в ночное время суток лучше распознаётся лампа Лед, чем другие.

Выводы

Демонтировать лампу стоп-сигнала заднего фонаря с Форд Фьюжн достаточно легко и просто. Сам процесс занимает 15-20 минут. Подобрать лампочку также достаточно легко по маркировке P21/5W

Стоит особое внимание обратить на современные лампы с технологиею ЛЕД, которые на порядок лучше служат и имеют достаточно яркий свет

Внимание!

При обнаружении на колбе лампы жирных следов их необходимо удалить при помощи спирта.

Габаритные огни.

Снимите с отрицательной клеммы аккумулятора провод.
Подцепите, при помощи отвертки с плоским лезвием, уплотнительную манжету за край и снимите ее.
Отключите от лампочки колодку со жгутами проводов.
Из отверстия, расположенного в отражателе, вытащите патрон лампы для габаритного огня, предварительно сжав фиксаторы его крепления.
Вытащите из патрона лампу.
Новую лампочку вставьте внутрь патрона и установите всю конструкцию на место.

Лампы сигнала поворота.

Снимите с отрицательной клеммы аккумулятора провод. Патрон лампочки для указателя поворота необходимо повернуть по ходу движения часовой стрелки. Извлеките из блок-фары патрон

Вытащите из патрона лампочку для указателя поворота, предварительно нажав на нее и повернув против движения стрелки часов.
Внимание! Внутри патрона для лампочки указателя поворота находится резиновая уплотнительная прокладка. При снятии патрона, осмотрите ее, если она будет сильно обжата, надорвана или затвердевшая, то ее необходимо заменить

Новая лампочка устанавливается в патрон и все собирается в обратном порядке.

Заменить лампы в задних фонарях автомобиля Ford Fusion.

Перед вами окажется платформа с тремя лампами фонаря

Замена ламп ближнего света Ford Fusion: описание, характеристика

Чтобы заменить лампы в блок-фарах потребуется демонтаж всего стеклянного элемента. Сам процесс демонтажа лампочек на Форд Фьюжн — достаточно простой и не требует особых знаний и навыков.

Процесс демонтажа

Итак, демонтаж ламп ближнего света можно провести самостоятельно. Так, для этого потребуется около получаса времени. Особых инструментов или знаний не нужно. Просто стоит соблюдать предписанную инструкцию, и всё получится.

Приступаем к пошаговому описанию смены ламп ближнего света Форд Фьюжн:

Снимаем клемму с АКБ.
Вынимаем пистоны с защитных арок, чтобы был доступ к пространству под подкрылками.
Отодвигаем подкрылок.
Находим защитную крышку, и снимаем её.
Дотягиваемся до лампы, поворачиваем её на 90 градусов, вынимаем лампу ближнего света.
Вставляем новую лампу и закручиваем крышку.

Проводим сборку.

Источники

https://krutilvertel.com/zamena-lampy-blizhnego-i-dalnego-sveta-ford-fusion
https://svet100led.ru/sravnenie/zamena-lampy-blizhnego-sveta-na-ford-fyuzhn.html
https://grandrepairauto.ru/zamena-lampochek-ford-fusion.html
https://LampaExpert.ru/avtomobilnye-lampy/neispravnosti/zamena-lampy-bliznego-sveta-na-ford-fuzn

Как заменить лампочку переднего габаритного огня на моем Форд Фьюжн?

Мы начнем эту страницу содержимого с замена лампы переднего дневного света вашего Ford Fusion, Обратите внимание, что в зависимости от года выпуска и выпуска вашего автомобиля это может быть не совсем то же решение. На самом деле, независимо от того, не изменится ли расположение вашей лампочки, доступ может быть более или менее сложным в зависимости от характеристик вашего автомобиля. Первое решение, мы выполним замена ламп дневного света, не вынимая фару Ford Fusion

Хотя этот метод является наиболее простым, нет уверенности в том, что вы сможете без проблем выполнить его на своем автомобиле. На самом деле, в зависимости от опций и года, в некоторых версиях будет недостаточно места для замены лампы таким образом. Вот два разных методы замены лампы переднего габаритного света вашего Ford Fusion:

Первое решение, мы выполним замена ламп дневного света, не вынимая фару Ford Fusion. Хотя этот метод является наиболее простым, нет уверенности в том, что вы сможете без проблем выполнить его на своем автомобиле. На самом деле, в зависимости от опций и года, в некоторых версиях будет недостаточно места для замены лампы таким образом. Вот два разных методы замены лампы переднего габаритного света вашего Ford Fusion:.

Перебираем капот вашего автомобиля: Первый метод заключается в том, что вы будете проходить только через капот вашего автомобиля, чтобы получить прямой доступ к блоку фары. Это наиболее логичный процесс, но его не всегда легко выполнить, как правило, из-за вторичных автозапчастей, которые будут блокировать вам доступ. Вот основные шаги, которые необходимо выполнить для этого. Во-первых, при выключенном двигателе отсоедините клеммы аккумулятора, чтобы избежать короткого замыкания или риска поражения электрическим током. Теперь, когда этот шаг выполнен, вам понадобится доступ к задней части фары, чтобы поменять лампочку дневного света на Ford Fusion. Возможно, вам придется снять аккумулятор для облегчения доступа. В таком случае вам нужно будет открыть защитный колпачок лампы на вашей фаре (в большинстве случаев делает эту работу), затем вам нужно будет снять патрон лампы с его области

Для этого осторожно потяните за розетку, а не за провода (вы рискуете повредить их), наконец, как только розетка выйдет из строя, вы можете поменять лампочку стояночных фонарей, соблюдая осторожность, чтобы не повредить провода, и используйте ткань, чтобы избежать загрязнение вашей новой лампочки. После завершения соберите сборку, снова подключите аккумулятор и выполните контрольный тест, прежде чем отправиться в дорогу.
Вынув решетку и фару:
Второй вариант: вы можете снять фару с вашего Ford Fusion, если окажется, что доступ через блок двигателя кажется слишком сложным. Для этого вам просто нужно открыть капот, снять переднюю решетку, удерживаемую всего несколькими винтами Torx, а затем снять соответствующую фару

После того, как эти действия будут выполнены, вам нужно будет использовать тот же метод, что и в предыдущем разделе, чтобы заменить переднюю лампу дневного света вашего Ford Fusion

Для этого вам просто нужно открыть капот, снять переднюю решетку, удерживаемую всего несколькими винтами Torx, а затем снять соответствующую фару. После того, как эти действия будут выполнены, вам нужно будет использовать тот же метод, что и в предыдущем разделе, чтобы заменить переднюю лампу дневного света вашего Ford Fusion.

Лампы в заднем комбинированном фонаре

Примечание: — Ниже описана замена ламп в фонаре с правой стороны. Замена ламп в фонаре с левой стороны выполняется аналогичным образом. — В качестве примера показана замена лампы стоп-сигнала и габаритного огня. Остальные лампы меняются аналогичным способом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

2. Открываем дверь багажного отделения.

3. Чтобы произвести замену перегоревшей лампы на новую, необходимо полностью снять задний комбинированный фонарь. Для этого выполняем следующие действия.

4. Прижимаем стопорный язычок и затем отсоединяем электрический разъем фонаря.

5. Отворачиваем гайку-барашек шпильки крепления заднего комбинированного фонаря.

Примечание: При отворачивании соблюдаем осторожность, чтобы гайка не упала за обшивку. 6

Снаружи ключом с насадкой TORX T25 отворачиваем два винта крепления заднего комбинированного фонаря

6. Снаружи ключом с насадкой TORX T25 отворачиваем два винта крепления заднего комбинированного фонаря.

7. После того, как отвернули винты крепления, тянем задний фонарь на себя, …

… тем самым сдергивая его с верхней направляющей.

Примечание: Соблюдаем осторожность, чтобы не повредить лакокрасочное покрытие кузова автомобиля или поверхность фонаря. 8

Снимаем задний комбинированный фонарь с автомобиля

8. Снимаем задний комбинированный фонарь с автомобиля.

9. Аккуратно отжимаем шесть пластиковых защелок, расположенные по краям крышки (по три с каждой стороны), …

… и отсоединяем крышку в сборе с лампами от корпуса заднего комбинированного фонаря.

10. Теперь можно заменить перегоревшую лампу(ы).

11. Слегка нажав на лампу, поворачиваем ее до упора против часовой стрелки…

… и извлекаем из патрона. Удаляем перегоревшую лампу в отходы.

12. Берем новую лампу, с аналогичными характеристиками (маркировка — Р21/5W), и устанавливаем ее в патрон до упора в обратной последовательности.

Примечание: — При установке два выступа на лампе должны войти в соответствующие пазы патрона. — Маркировка лампы указателя поворота — РY21W; противотуманной лампы и лампы заднего хода — Р21W.

13. При необходимости удаляем тканью отпечатки пальцев со стеклянной поверхности лампы.

14. После замены ламп(ы) устанавливаем на место заднюю крышку в сборе с лампами в корпус фонаря.

Примечание: Перед установкой задней крышки фонаря, проверяем на ней уплотнительную прокладку на отсутствие повреждений, при необходимости заменяем прокладку на новую. Если не поменять поврежденную прокладку, то в заднем фонаре будет скапливаться влага. Также во время установки проверяем, что прокладка не пережата и плотно сидит на задней крышке.

15. После установки задней крышки фонаря проверяем, что что все пластиковые защелки надежно зафиксировали крышку.

16. Затем аккуратно вставляем задний фонарь в кузов автомобиля, следя при этом, чтоб верхняя направляющая на фонаре…

… полностью вошла в соответствующее отверстие на кузове.

Примечание: При установке соблюдаем осторожность, чтобы не пережать жгут проводов фонаря. 17

Затягиваем винты крепления заднего комбинированного фонаря, а также гайку-барашек

17. Затягиваем винты крепления заднего комбинированного фонаря, а также гайку-барашек.

18. До характерного щелчка подсоединяем электрический разъем заднего фонаря.

Ford Fusion 2010, двигатель дизельный 1.4 л., 68 л. с., передний привод, механическая коробка передач — электроника

Комментарии 3

Лампочки вообще болезнь фьюжена.Стабильно, раз в пол года меняются оба задних стопа, и передние габариты.Перепробовал кучу марок ламочек и диоды, и диоды с резистором — один фиг через пол года сгорают.

Более того, один раз так сгорели, что по ним вообще не видно, на что только не грешил, думал или проводка или концевик педали, в итоге на драйве сказали меняй лампочки и все тут — поменял, помогло.

Ну, не знаю. У меня за три года 2 раза поменял в фаре лампочку ближний свет не работал и один раз стоп левый поменял лампочку. Больше не перегорали. Брал Osram. До этого какие стояли не помню — какие-то простые.

Есть мнение, что зависит от количества пробок в городе, если долго в пробке стоишь, тормоз держишь, то быстрее перегорает (ну и количество выжима тормоза на 100м пробега не сопоставимо).

А ЭТО РЕБЯТКИ ТОТ ЕЩЕ ГЕМОРОЙ!Чтобы поменять лампочки в фаре надо снимать фары, а чтобы их снять надо снять 2 колеса, открутить бампер с миллионом болтов ТОРКС, снять подкрылки и только тогда у вас все получится, а по другому даже и не пытайтесь… на любом сто у нас эта процедура стоит от 500 грн примерно! ТАк что такие дела! Я не знаю где так упоролись FORD чтобы такое придумать!

Ближний свет H8Дальний H7

Инфа для тех кто собрался менять лампочки и потом не оказалось сюрпризом!

Внимание!

При обнаружении на колбе лампы жирных следов их необходимо удалить при помощи спирта.

Габаритные огни.

Снимите с отрицательной клеммы аккумулятора провод.
Подцепите, при помощи отвертки с плоским лезвием, уплотнительную манжету за край и снимите ее.
Отключите от лампочки колодку со жгутами проводов.
Из отверстия, расположенного в отражателе, вытащите патрон лампы для габаритного огня, предварительно сжав фиксаторы его крепления.
Вытащите из патрона лампу.
Новую лампочку вставьте внутрь патрона и установите всю конструкцию на место.

Лампы сигнала поворота.

Снимите с отрицательной клеммы аккумулятора провод.
Патрон лампочки для указателя поворота необходимо повернуть по ходу движения часовой стрелки

Извлеките из блок-фары патрон.
Вытащите из патрона лампочку для указателя поворота, предварительно нажав на нее и повернув против движения стрелки часов.
Внимание! Внутри патрона для лампочки указателя поворота находится резиновая уплотнительная прокладка. При снятии патрона, осмотрите ее, если она будет сильно обжата, надорвана или затвердевшая, то ее необходимо заменить.
Новая лампочка устанавливается в патрон и все собирается в обратном порядке.

Лампы ford fusion 2002-2012

Проверка и замена предохранителей

Рекомендации при замене пп

Внимание!

Заменить лампы в задних фонарях автомобиля Ford Fusion.

Заменить лампы в фонаре дополнительного стоп-сигнала автомобиля Ford Fusion.

Как снять заднюю фару Форд Фиеста 6

Лампы ближнего / дальнего света
