✅ ока регулировка клапанов зазоры -

Отличия, технические показатели

Немного о том, чем отличаются двигатели «Оки» отечественного производства касательно устройства. В целом, общая конструкция у них идентична. Разница лишь в:

Параметрах деталей цилиндро-поршневой группы (диаметр поршня и цилиндра);
Диаметрах седел клапанов;
Прокладке ГБЦ;
Величинах баланса уравновешивающих валов;

Что касается рабочих параметров, то они приведены ниже:

Характеристики силовых агрегатов «Ока» 1111 и 11113
Параметр	«Ока» 1111	«Ока» 11113	«Ока» 11116
Рабочий объем двигателя	649 куб. см.	750 куб. см.	993 куб.см.
Мощность двигателя	29,3 л. с.	33 л.с.	53 л.с.
Крутящий момент	44 Нм	50 Нм	77 Нм
Компрессия двигателя	9,9	9,9	9,9
Тип системы охлаждения, объем	Жидкостная, 4,8 л	Жидкостная, 4,8 л	Жидкостная, 4,8 л
Тип системы смазки, объем масла	Комбинированная, 2,5 л	Комбинированная, 2,5 л	Комбинированная, 2,5 л
Тип системы питания	карбюраторная	карбюраторная	карбюраторная
Тип системы зажигания	электронная	электронная	электронная

Все модификации силовой установки «Ока» агрегатировались исключительно с 4-ступенчатой механической коробкой передач.

Двигатель V-типа (V-образный силовой агрегат)

V-образный двигатель разделяет все цилиндры на две группы друг напротив друга под определенным углом. В итоге мотор образует плоскость под углом. Если посмотреть на этот тип двигателя со стороны, то он будет иметь V-образную форму. V-образные двигатели имеют небольшую высоту и длину. Этот тип моторов удобнее размещать в автомобиле по сравнению с обычными рядными моторами, которые по своим размерам гораздо больше.

В настоящее время во многих автомобилях среднего и люкс-класса используются V-образные двигатели. Чаще всего это 6-цилиндровые силовые агрегаты. Например, такие двигатели стоят на Volkswagen Passat, Audi A6 и Mercedes E-класса AMG.

Руководства на все автомобили

1. Описание автомобиля
2. Требования безопасности
3. Техническое обслуживание
4. Хранение автомобиля
5. Ходовая часть
6. Рулевое управление
7. Тормозная система
8. Электрооборудование
9. Кузов
10. Двигатель и его системы
10.0 Двигатель и его системы
10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия
10.2 Регулировка зазоров в приводе клапанов
10.3. Ремень привода распределительного вала
10.4. Замена деталей уплотнения двигателя
10.5. Головка блока цилиндров
10.6 Снятие и установка силового агрегата
10.7. Ремонт двигателя
10.8. Система смазки
10.9. Система охлаждения
10.10. Система питания
10.11. Система выпуска отработавших газов
11. Трансмиссия
12. Приложения Ссылки на другие сайты

Где купить бу ВАЗ?

Где можно недорого купить пятидверный хэтчбек? Сегодня предлагаются разные варианты. Можно искать продавца самостоятельно или обратиться в автосалон или к компаниям, занимающимся скупкой по программе трейд-ин. Но такие поиски связаны с некоторыми рисками, к которым относится вероятность приобретения машины после аварии или капитального ремонта, с ограничениями по совершению юридических действий.

Оптимальным вариантом для покупки бу автомобиля ВАЗ выступают онлайн автоплощадки. Одним из крупнейшим автобазаров Украины считается авто. На сайте: https://parkdrive.ua/ регулярно публикуются проверенные объявления о продаже подержанных и новых машин. В каталоге можно найти авто с пробегом любого года выпуска, полноприводные и переднеприводные, а также с двигателями разного типа. Сотрудники автобазара помогут выбрать «Спутник», связаться с владельцем выбранной модели, организовать независимую экспертизу, предоставить консультационные или юридические услуги.

ВАЗ 11113

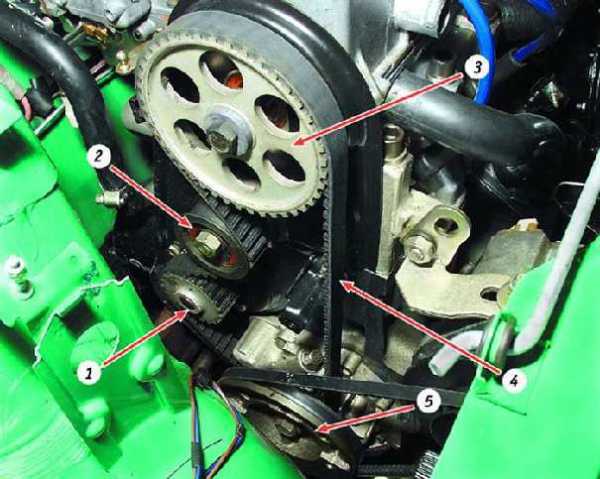

Для удобства работы снимаем бачок стеклоомывателя, катушку зажигания и корпус воздушного фильтра (см. соответствующие разделы).

Снимаем ремень привода генератора (см. » Замена ремня привода генератора «).
Снимаем переднюю крышку газораспределительного механизама (см

» Регулировка натяжения ремня привода газораспределительного механизма (ГРМ )»).
Поворачиваем передние колеса до предела вправо.
Через отверстие переднего правого брызговика головкой «на 19» (с удлинителем) проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до совмещения метки на зубчатом шкиве распределительного вала с установочным выступом на задней крышке.
Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска (метка) на маховике расположена напротив центральной прорези шкалы держателя заднего сальника коленчатого вала (шланг подвода охлаждающей жидкости к радиатору для наглядности снят).
Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
Отворачиваем болт крепления шкива привода генератора.
Снимаем шкив привода генератора.
Ключом «на 17» ослабляем гайку натяжного ролика.
Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.
Снимаем ремень ГРМ со шкивов распределительного и коленчатого валов, насоса охлаждающей жидкости.ВНИМАНИЕ! На двигателе ВАЗ-1111 со снятым ремнем проворачивание коленчатого или распределительного валов недопустимо – это приведет к повреждению двигателя.
При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.
Под роликом установлена дистанционная шайба.
Устанавливаем ремень привода ГРМ в обратной последовательности. Проверяем совпадение установочных меток валов.
При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса (для наглядности операция показана на разобранном двигателе).
Надеваем ремень на шкив коленчатого вала. Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик

Надеваем ремень на шкив распределительного вала.
Повернув специальным ключом со штифтами ролик против часовой стрелки, слегка натягиваем ремень. Затягиваем гайку крепления натяжного ролика.
Вворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов. Если метки не совпадают, повторяем операцию по установке ремня.При правильном положении меток регулируем натяжение ремня (см. Регулировка натяжения ремня привода газораспределительного механизма (ГРМ) «).

Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.
Повернув специальным ключом со штифтами ролик против часовой стрелки, слегка натягиваем ремень. Затягиваем гайку крепления натяжного ролика.
Вворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов. Если метки не совпадают, повторяем операцию по установке ремня.При правильном положении меток регулируем натяжение ремня (см. Регулировка натяжения ремня привода газораспределительного механизма (ГРМ) «).

Дальнейшую сборку проводим в последовательности, обратной разборке.

Газораспределительный механизм (ГРМ) автомобиля наполняет цилиндры новой порцией топлива, а также отвечает за вывод отработанных газов. Этот процесс происходит в цилиндрах двигателя с помощью верхних клапанов.

Управляет работой клапанов распределительный вал. Он расположен в самом верху клапанов и вращается от коленчатого вала с помощью зубчатого ремня, который кроме них приводит в движение также и водяной насос (помпу).

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Основное видео: регулировка клапанов ваз 11113 ока своими руками видео

Сейчас читают про Французские автомобили

Ремонт иномарок и наших автомобилей

2014 – 2021 Копирование материалов с веб ресурса без согласования с администрацией сайта строго запрещено.

Доброго дня всем! Мужики Окаводы выручайте. вопрос такой, Какие самые оптимальные зазоры на клапанах оки? Дело в том машинка бегала до150 км/ч, потом был такой случайно перегрел её вобщем выпали перегородки напоршнях. Движок перебрал, но немогу поймать оптимальные зазоры. Ставлю впускные0,20 выпускные0,35, бежит нормально. Но жрёт как паровоз, ставлю 0,15 и 0,30 мощность возрастает, расход экономней , а скорость максимум 110 и движок работает как на износ на бешенных оборотах что вот-вот вылетит из под капота. Вообщем охота вернуть старый режим и скорость и экономию. Заранее благодарю за ответ!

Ставь впускные 0.15 и выпускной 0.25! это более оптимальный вариант !

а ты уверен что дело не в метках на ГРМ, по описанию ты на зуб пролетел.

Евгений! Добрый день. Я не мог пролететь на зуб. Метки смотрел совпадают, единственное что раньше до переборки двигла трамблёр был полностью выкручен на+.Кстати после того как перебрал появилась детонация, если ставлю маленькие зазоры детонация исчезает. Но есть возможность прогара клапанов.

180xot, 21 февраля 2011, 14:40

180xot Если зазор в клапанах больше нормы то мотор становится тяговитее но тупой на разгон и наоборот в обоих случаях будет наблюдатся повышенный расход топлива посмотри в литературе или в инете что есть норма и правильно отрегулируй а вот трамлёр при нормально выставленных метках грм. должен пропорционнально поворачиватся в обе стороны т. е. поддаватся регулировке как раннее так и позднее при нормальном положении метки на корпусе трамлёра должны при посадки в гнездо располагатся примерно посередине относительно меток отлива блока в принцепе ребята выше всё правильно описали.

Порядок регулировки клапанов ока 1113

То же касается газораспределительного механизма. Суть работы – идентична, так же как и конструкция, но у ВАЗ «Ока» 11113 распред. вал имеет всего 4 кулачка. Поэтому техническое обслуживание силовой установки малолитражки не отличается от ВАЗ-2108.

На «Оке» используется газораспределительный механизм с верхним расположением распределительного вала, который установлен в головке блока цилиндров двигателя. Это позволило отказаться от ряда составных элементов (штанги, коромысла). В такой конструкции кулачки распред. вала воздействуют на клапаны посредством толкателей. При этом обязательно наличие теплового зазора между составными элементами (кулачок-толкатель-пятка клапана), который компенсирует изменение геометрических параметров, происходящих из-за расширения металла в результате нагрева.

Но в процессе работы мотора происходит износ поверхностей кулачков, толкателей и пяток в результате трения, из-за чего тепловой зазор меняется. Причем не обязательно, что он будет увеличиваться, бывает и так, что зазор уменьшается. Происходит это зачастую из-за некачественного масла, которое приводит к появлению отложений на рабочих поверхностях ГРМ.

В результате изменения теплового зазора происходит нарушение фаз газораспределения, из-за чего силовая установка теряет мощность (которой у «Оки» и так «негусто»), повышается расход топлива, снижается динамика. А все из-за того, что клапаны открываются либо недостаточно (увеличенный зазор) или неплотно прилегают к седлам (уменьшенный зазор).

Для компенсации изменения теплового зазора, в ВАЗ-1111 используются специальные регулировочные шайбы, которые помещаются в специальное посадочное место в толкателе. То есть, контакт кулачка распределительного вала происходит не с толкателем, а установленной шайбой.

Чтобы тепловой зазор соответствовал норме, требуется периодическая регулировка клапанов на «Оке». Из-за конструктивных особенностей ГРМ весь процесс сводиться к установке шайб необходимой толщины.

Двигатели и трансмиссии

Двигатель «Ока» характеристики имел разные, в зависимости от модели. Ока 1111 и 1113 оснащались двухцилиндровыми силовыми агрегатами с синхронным ходом поршней и уравновешивающим механизмом. Система питания – карбюраторная, охлаждение – жидкостное, а система зажигания – электронная бесконтактная, с использованием датчика Холла.

У Ока 1111 технические характеристики мотора сводились к общему объему камер сгорания в 0,649 литра и мощности 29,3 л.с. По сути, это была половина 1,3-литрового мотора модели ВАЗ-2108.

У СеАЗ-1113 объем был больше – 0,75 литра, мощность тоже была выше – 33,0 л.с.

СеАЗ 11116 технические характеристики имел несколько иные. Эта модель, появившаяся позже всех, комплектовалась китайской силовой установкой с 3 цилиндрами. Рабочий объем этого агрегата составлял уже 1,0 литр, а мощность, которую он выдавал, составляла 53 л.с.

Все автомобили были переднеприводными. На версиях 1111 и 1113 использовалась 4-ступенчатая коробка передач, оснащенная синхронизаторами каждой передачи.

Китайский мотор версии 11116 работал в паре уже с 5-ступенчатой коробкой. Это позволяло разогнать авто до 150 км/ч.

Регулировка клапанов ока 11113 своими руками

Если Вы научитесь регулировать клапана самостоятельно, значит будете экономить на этой процедуре от 500 до 1000 рублей, именно такую сумму просят за это СТО.

3. Выставьте метки на коленчатом и распределительным валах. Затем проверьте натяжение ремня ГРМ, при необходимости подтяните и поверните распределительный вал на 2,5 зуба по часовой стрелке.

Поставьте свою метку. Затем считаем зубья 11-метку, 10,5-метку, 11-метку и приступаем к регулировки начиная с первой метки

5. Определяем зазор с помощью щупа.6. Достаем шайбу и смотрим, что на ней написано. Далее берем специальный комплект, либо считаем и записываем какая шайба нужна.Сложного ничего нет, а весь процесс занял не более 30 минут.

Регулировка клапанов без выставления меток

снимаем крышку клапанов;
поднимаем одно колесо домкратом;
ставим приспособление для нажатия клапанов;
считаем, где впускные, где выпускные клапана ;
проворачиваем колесо до тех пор, пока колено вала не будет вверху, первого клапана меряем зазор;
считаем, какая шайба нужна, если есть то ставим. Для этого есть специальный кулачек, который придерживает седло в нажатом состоянии, тем самым обеспечивает практически свободный доступ к шайбе. Достаем ее пинцетом, либо зажимом.

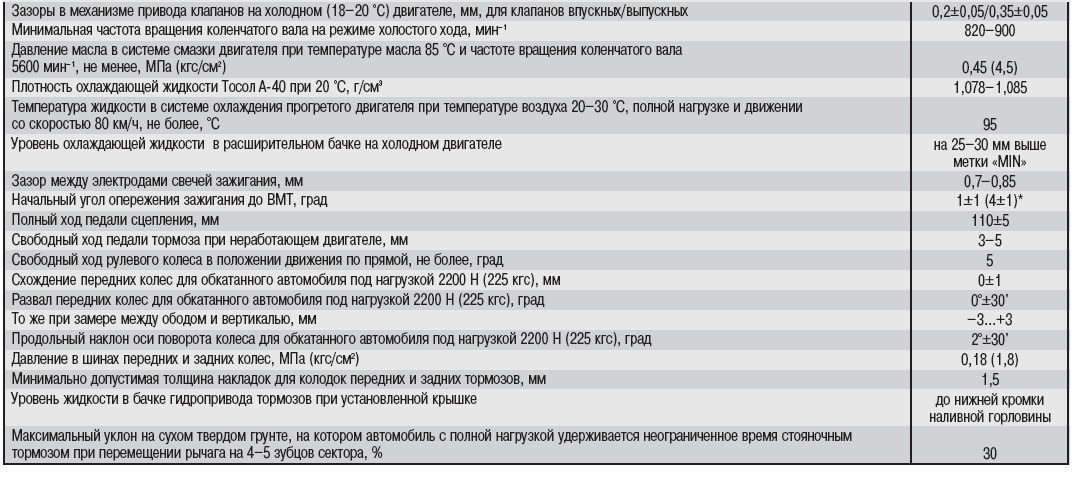

Зазоры клапанов

где А – замеренный зазор;
В – толщина снятой шайбы;
С – номинальный зазор;
Н – толщина новой шайбы.

Работу по регулировке клапанов

Отрегулировать клапана своими руками..

Освещение

Самые популярные модификации, к сожалению, пока не оснащены фарой, однако некоторые владельцы техники сами регулируют этот нюанс.

Сделать освещение на мотоблоке очень легко, для этого обычно используют базовый электрогенератор. Подключение выполняется следующим образом:

устройство, генерирующее электричество, подключают к кнопке на руле;
от кнопки прокладывают необходимые провода к электрооборудованию (например, фаре);
провода изолируют любым способом от механических повреждений и воды (чаще всего применяют трубу-гофру).

Читать дальше: Промежуточный подшипник фокус 2

Если мощности генератора достаточно, свет фары будет ярким. При недостатке мощности на малых оборотах двигателя свет будет гаснуть. Некоторые умельцы меняют генератор мотоблока на автомобильный или тракторный.

Как сделать свет для мотоблока или минитрактора своими руками:

В любом случае, даже без использования генератора можно сделать на мотоблоке свет. Для этого потребуется лишь 12-вольтовый аккумулятор и светодиодная лампа. Батарею можно взять с электро велосипеда или скутера.

Поставить ее рекомендуется между коробкой переключения передач и двигателем. По схеме, приведенной выше с электрогенератором, подключают аккумулятор. Провода от аккумулятора проводятся к выключателю, а затем к фаре или другому электрическому оборудованию.

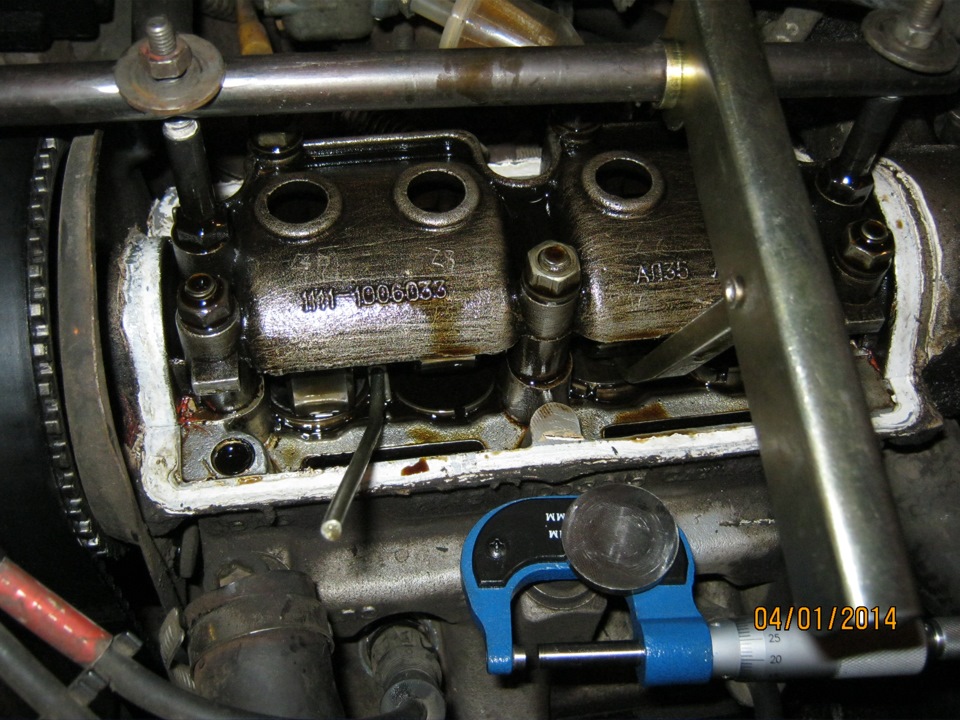

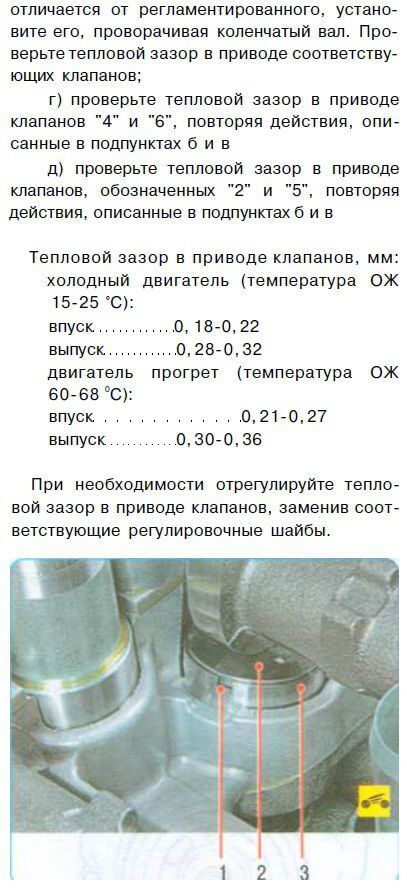

Зазор А (см. рис. 6) между кулачками распределительного вала и регулировочными шайбами на холодном двигателе должен быть (0,2±0,05) мм для впускных клапанов и (0,35±0,05) мм — для выпускных. Зазор регулируется подбором толщины регулировочных шайб 6. В запасные части поставляются регулировочные шайбы толщиной 3—4,5 мм с интервалом через каждые 0,05 мм. Толщина шайбы маркируется на ее поверхности. Зазор регулируют в следующем порядке. Снимают запасное колесо, воздушный фильтр и крышку головки цилиндров, отсоединив от нес шланги вентиляции картера. Снимают переднюю защитную крышку зубчатого ремня, проверяют и при необходимости регулируют натяжение ремня привода распределительного вала.

Вывертывают свечи зажигания и удаляют масло из масляных ванн в головке цилиндров. Осматривают поверхность кулачков распределительного вала: на них не должно быть задиров, раковин, износа и глубоких рисок. Устанавливают на шпильки крепления крышки головки цилиндров приспособление 67.7800.9510 (рис. 64).

Поворачивают коленчатый вал до совмещения установочных меток на шкиве и задней крышке зубчатого ремня (см. рис. 7), а затем доворачивают его на 40—50° (2,5—3 зуба на шкиве распределительного вала). При этом в первом цилиндре будет фаза сгорания. Поворачивать коленчатый вал следует только по часовой стрелке либо за болт крепления шкива привода генератора, либо приспособлением 67.7811.9513 за шкив распределительного вала. Не допускается поворачивать коленчатый вал за болт крепления шкива распределительного вала, так как можно повредить болт.

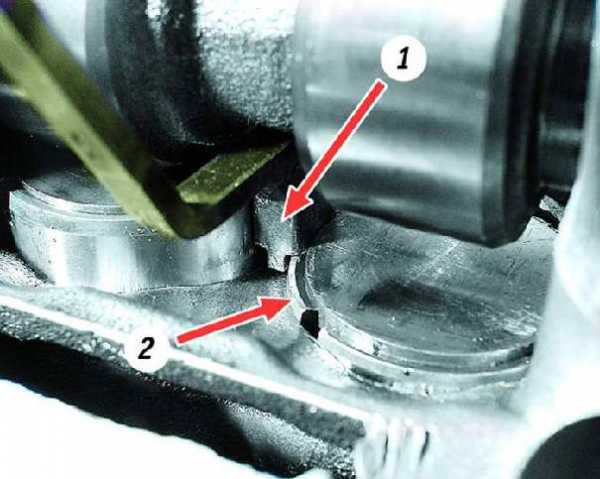

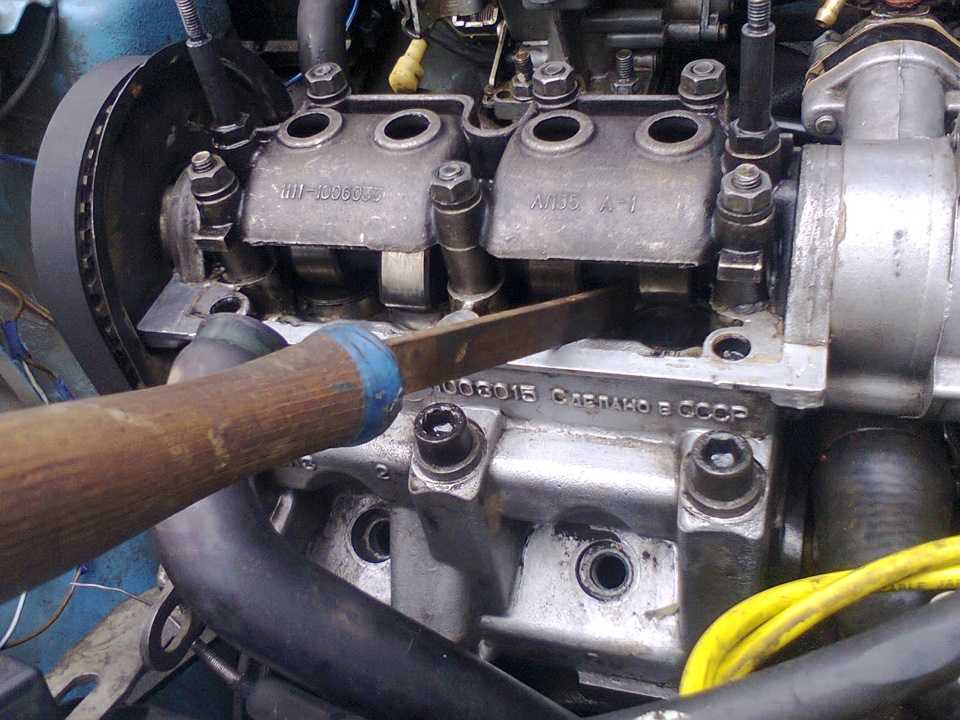

Проверяют набором щупов зазоры у первого кулачка распределительного вала. Если зазор отличается от нормы, то приспособлением 67.7800. 9510 (см. рис. 64) утапливают толкатель клапана и фиксируют его в нижнем положении, установив между краем толкателя и распределительным валом фиксатор 2 (рис. 65) 67.7800.9504.

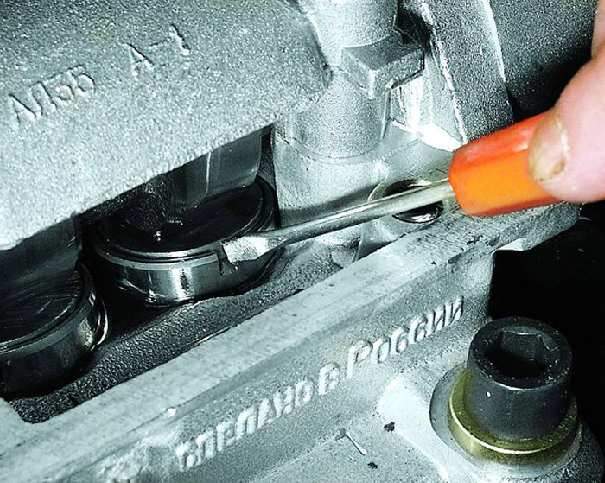

Приспособлением 67.7800.9505 (стальная пластина с плоским магнитом) или щипцами с узкими губками удаляют регулировочную шайбу 1 и микрометром измеряют ее толщину. Затем определяют толщину новой шайбы по формуле:
