Процедура и схема
Мы советуем вам проводить затяжку момента винтов в том случае, если вы когда-либо сталкивались с подобным процессом. Далее будет описана общая процедура для Лады 2108, но следует учесть, что каждый двигатель имеет свои нюансы в работе, которые нужно учитывать.
Необходимый инструментарий
Для данной процедуры вам понадобится динамометрический ключ. Этот инструмент необходим специально для затяжки винтов и определения момента. Его можно приобрести в любом специализированном магазине, а его цена колеблется в районе 1 300 рублей (примерно 400 гривен).
Иногда так называемые «мастера» говорят, что для этой процедуры не обязательно использовать динамометрический ключ. Мол, отлично подойдет и обычный гаечный ключ, да и вообще, закрутить винты можно «на глаз». Естественно, закрутить-то винты получится, но это будет неправильно, а впоследствии это может стать причиной других проблем.
Этапы
Если вам кажется, что качество винта головки низкое, то даже не пытайтесь его натянуть. Сразу же замените его, чтобы обезопасить себя от возможных проблем. Кроме того, перед непосредственной процедурой вам следует проверить качество резьбы. Также ее желательно смазать. Не забывайте о том, что повторное использование пружинных деталей недопустимо, поскольку нормальной натяжки вы в этом случае не добьетесь.
Этапы натяжения штифтов на Лада 2108 схожи с теми, которые производятся на классических моделях авто. Схема предоставлена ниже. Сам процесс следует начинать с центральных болтов. Он проходит в четыре приема.

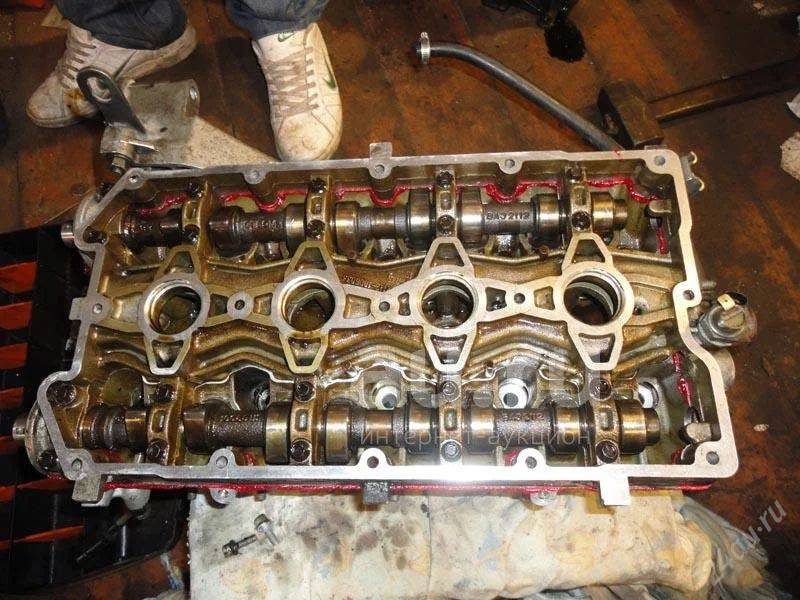

Меняем распредвалы на ВАЗ 2112 16 клапанов
Замена распредвалов на ВАЗ 2114 своими руками
Торцевой ключ на «8»
Этапы работ
Чтобы правильно осуществить процесс замены выпускных элементов, предлагаем вам воспользоваться инструкцией, подготовленной специально для наших пользователей. Также этот мануал подойдет для тех, кто хочет заменить сальники выпускного распредвала, датчики или заглушки.
- Откройте капот вашего 16 клапанного ВАЗ 2112. Демонтируйте защитный кожух ремешка привода газораспределительного механизма.
- После этого необходимо снять крышку ГБЦ, а также устройство контроля аварийного давления (датчика) моторной жидкости. Датчик снимается, чтобы в процессе работ он не повредился. Также можно снять наконечник проводов датчика.
- Когда датчик демонтирован, вам нужно открутить все винты, которые крепят корпус подшипников распредвалов. Это делается при помощи торцевого ключа на «8». Все болты следует открутить равномерно, а не по одному.
- После этого демонтируйте корпус подшипников распредвалов выпускных клапанов 16 клапанного ВАЗ 2112. Следует отметить, что корпус демонтируется со свечными колодцами. Их нужно вытащить из корпуса.
- Теперь что касается заглушек технологических отверстий. Во время процедуры замены распредвалов заглушки часто теряются у автомобилистов. Заглушки представляют собой маленькие детали круглой формы.
Заглушки нужно демонтировать из мест установки в ГБЦ, в общей сложности заглушки — две, и они находятся в районе задних торцов распредвалов.
После этого можно произвести демонтаж распределительного вала выпускных клапанов. Распредвал выпускных клапанов желательно снимать первым. Когда распредвал выпускных клапанов снят, приступайте к демонтажу элемента впускных клапанов.
Теперь дело осталось за сальниками. Приступаем к демонтажу сальников, откладываем их в сторону. К слову, при демонтаже сальников также будьте осторожны, чтобы не повредить их. После снятия сальников произведите осмотр демонтированных устройств. На сальниках не должно быть механических повреждений, следов износа, микротрещин и т.д.

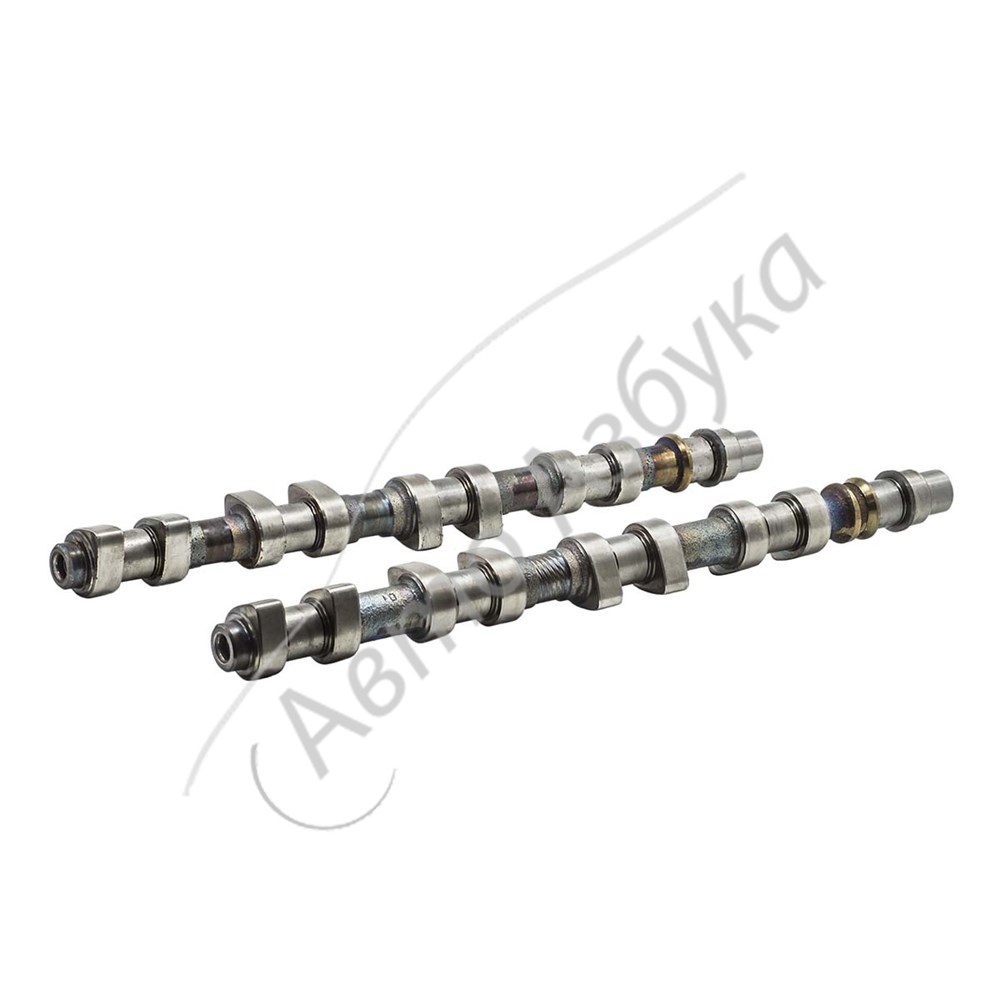

Если вы решили произвести установку спортивных распределительных шкивов на свой 16 клапанный ВАЗ 2112, то заранее необходимо приобрести тюнингованные детали. Установка спортивных элементов распространена среди российских автомобилистов. Возьмите ваши спортивные распредвалы и смажьте их кулачки, а также опорные элементы моторной жидкостью.
Учтите: выпускной и впускной спортивные компоненты не являются взаимозаменяемыми, на них отмечена маркировка. К примеру, на компонентах выпускных клапанов нанесены цифры 1006014.

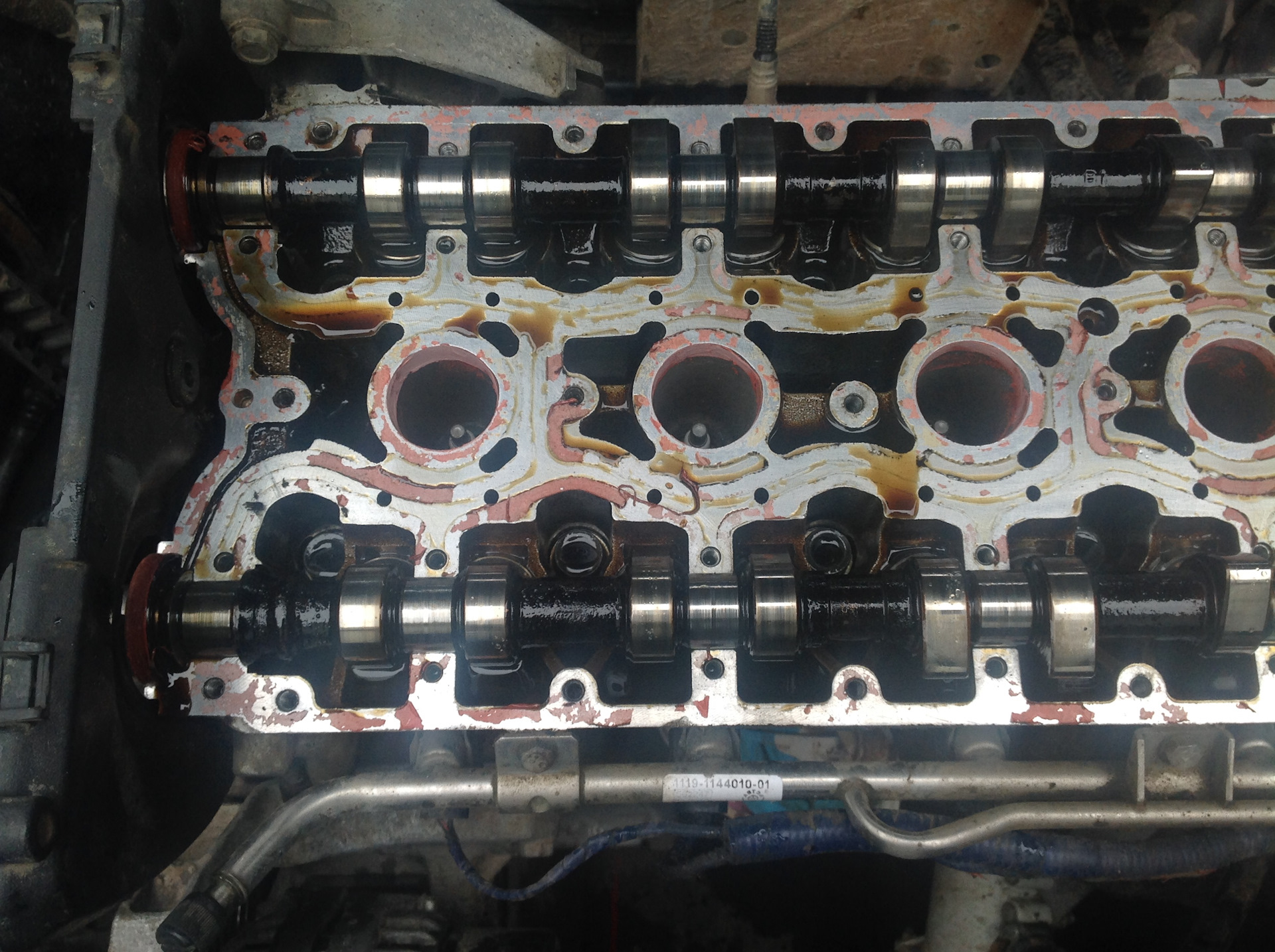

После этого по периметру ГБЦ 16 клапанного ВАЗ 2112, а также по поверхности корпуса подшипников шкивов нужно нанести небольшой слой герметика. Более точно места нанесения отмечены на фото. С герметиком лучше не переусердствовать.
Когда герметик нанесен, шкивы можно поставить на место установки.
Затем произведите установку корпуса подшипников на ГБЦ. Равномерно затяните все винты, пока корпус деталей не будет прилегать к ГБЦ. К слову, винты тоже желательно затянуть в определенной последовательности, вы можете подробнее узнать об этом на и фото.
Потом следует запрессовать сальники, а также смонтировать заглушки в ГБЦ 16 клапанного ВАЗ 2112. После этого сборку необходимо произвести в обратной последовательности, не забудьте про датчик.
1. Снимите датчик и открутите все болты
2. Снимите корпус подшипников
3. Снимите заглушки
4. Произведите демонтаж валов
5. Нанесите слой герметика
6. Равномерно закрутите болты
http://avtozam.com
Как установить фазы Газо-Распределения по меткам на ВАЗ 2170-ВАЗ 2172?
1) Для установки в начале снять все крышки будет нужно которые препятствуют и не дают добраться до механизма ГРМ, для снятия первой крышки вывесить при помощи домкрата правое переднее колесо будет нужно и снять после чего его с автомобиля (Как снять колесо, читайте в статье: «»), а когда оно будет снято, отверните при помощи отвёртки один единственный винт который грязезащитный щиток крепит к подкрылку (Он указан красной стрелкой) и два специальных винта под которые только ключ TORX T30 подойдёт (Они указаны синими стрелками) и как всё будет откручено, снимите грязезащитный щиток с автомобиля как это на второй фотографии показано.
2) Теперь открывайте на машине капот потянув ручку открывания которая находится в салоне и как только он будет открыт, разыщите в боковой части двигателя крышку ГРМ и после этого её снимите, отвернув шестигранным ключом «на 5» все болты с шестигранными головками которые её крепят.
3) Далее придётся вставлять всё по меткам, делается это не сложно особенно если фазы Газо-Распределения не сбиты, в общём подлезьте снова под то место где у вас снято колесо и грязезащитный щиток и там будет шкив генератора и болт который его крепит (Болт указан красной стрелкой), его прокручивать тяжело но всё же возможно и кстати, нейтральную передачу не забудьте включить и если будет болт тяжело крутится, то свечи зажигания снимите (О том как снять свечи, читайте в статье: «»), но можно и не снимать (Всё делайте на своё усмотрение) но в этом случае болт сложно крутить будет и кстати болт по часовой стрелки крутите, до того пока все метки не совпадут которые в пункте ниже указаны (В пункте 4, обязательно его прочтите).
Примечание!
Кроме вращения болта есть ещё два способа, они по проще, но в этом случае колесо накинуть придётся, делаются следующим образом, включается четвёртая передача и автомобиль прокатывается до совпадения тех же самых меток (Это второй способ, первый в пункте 3 был указан), либо третий способ, вывешивается любое из передних колёс, так же включается четвёртая передача и руками колесо крутиться, до совпадения тех же самых меток, каким способом воспользуетесь вы, думайте сами, так к слову, последние два самые простые если у вас пневмо ключа нет конечно который сам за вас всю работу сделает, а вы будете только лишь на кнопочку нажимать!
4) Ну и насчёт меток скажем, всего их на 16 клапанных автомобилях четыре и ещё четыре на других элементах (Корпусах) куда метки и должны смотреть, сейчас объясним по подробней, во-первых начнём с распределительных валов, когда болт крепления шкива будете крутить или же колесо вывешивать и его крутить, добейтесь того, чтобы метки которые на распределительных валах присутствуют (Метки А), совпали с метками на крышки (Метки Б), кроме того если эти метки совпадут, так же обязательно должна будет совпасть метка маховика (Там риска, смотрите фото 3) с треугольным вырезом и кстати чтобы эту метку на маховике увидеть, вынуть резиновую заглушку будет нужно как это на фото 2 показано и в завершение, разыщите последнюю метку, для этого снимите шкив генератора с автомобиля (Как его снять, читайте в статье: «», пункт 3 прочтите) и перед вашими глазами будет шкив коленчатого вала, на котором нанесённая метка должна будет совпасть с меткой на корпусе масляного насоса (см. фото 4), если все эти метки совпали то всё хорошо и регулировать ничего не нужно, или если вы работу проводили чтобы снять ремень ГРМ к примеру, то после выставления меток можете приступать к работе, но есть одно Но! Если метки не совпали, то это говорит о том что фазы нарушены и нуждаются в срочной регулировки (Автомобиль заводить в таком случае категорически запрещено, дабы клапана с поршнями не встретились), регулировка делается не сложно, снимается ремень ГРМ (Как это сделать вы можете посмотреть в статье, ссылка на которую дана чуть-чуть выше, а называется она: «Замена ремня ГРМ на ВАЗ») и после чего прокручиваются необходимые шкивы до совпадения меток, после того как всё выставлено, ремень ГРМ устанавливается на своё место.

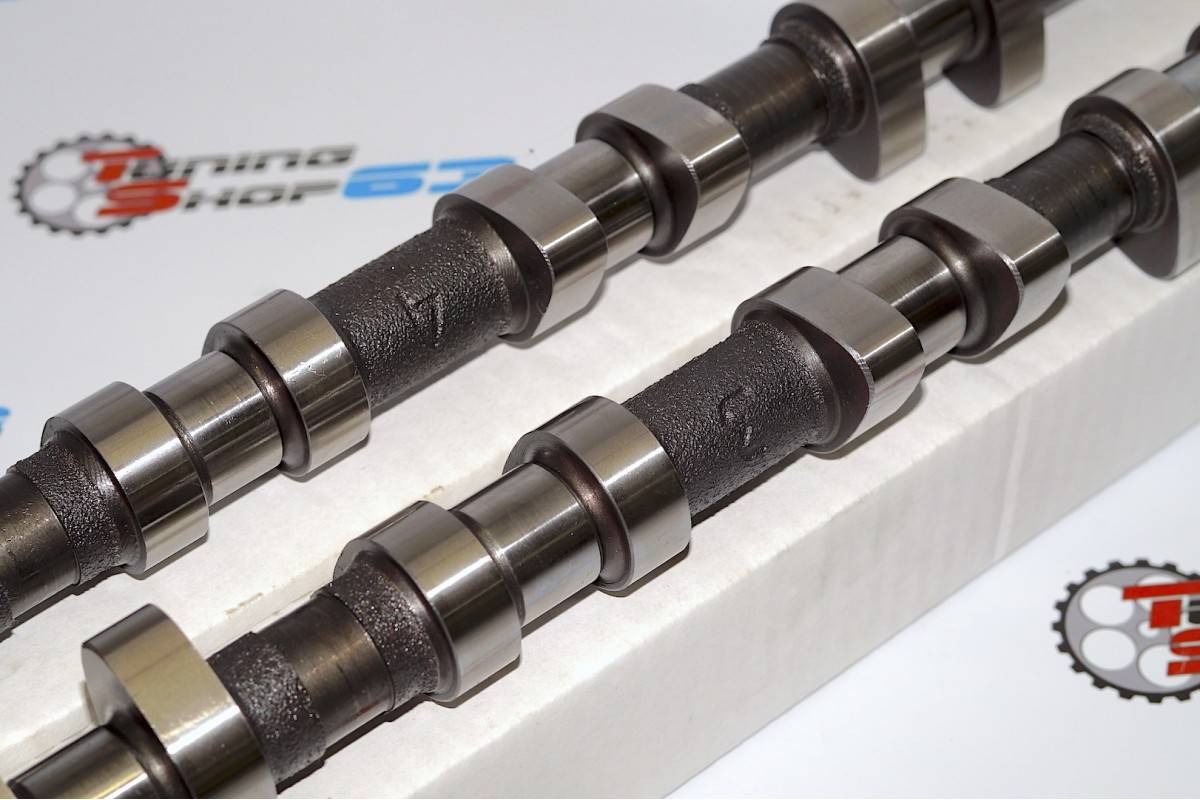

Установка нестандартных спортивных распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194.
%product1_r%В этой статье мы рассмотрим установку спортивных и тюнинг распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194. Для начала нужно вспомнить о том, что двигатели 2112 и 21124 обладают собственным ременным приводом газораспределительного механизма и несовместимы с ГРМ двигателей 21126 и 11194 – это стоить учитывать при покупке разрезных шестерёнок. У шестерёнок двигателя 21126 и 11194 зуб скругленный, поэтому ремень, помпа, нижняя шестерня коленвала и шестерни распредвалов у него свои.
Для установки распредвалов вам необходимо сделать следующее:
1. Отсоединить разъемы ДПДЗ, РХХ и ДМРВ, ослабить хомуты, стягивающие впускной патрубок на ресивере, ослабить хомут вентиляции картеров крышки ГБЦ и демонтировать впускной патрубок в сборе с ДМРВ;
2. Открутить гайки, которыми прикручен ресивер к ГБЦ, удобнее всего это делать трещоткой с головкой на 13;
3. Снять ресивер в сборе с дросселем;
4. Снять кожух ремня ГРМ с помощью трещотки и короткой головки на 8;
5. Ослабить болты шестерёнок распредвалов;
6. Выставить положение коленвала в ВМТ 4 цилиндра, совместив метку на маховике и, ослабив натяжной ролик, снять ремень с шестерёнок распредвалов;
7. Полностью открутить болты шестерёнок распредвалов и снять сами шестеренки. Будьте внимательны – шпонки фиксации шестеренок на распредвалах могут вылететь и в виду своего небольшого размера легко потеряться;
8. С помощью трещотки и головки на 8 открутить болты крышки ГРМ и демонтировать ее. С помощью этого же инструмента открутить болты постели и также ее демонтировать;
9. Снять стандартные распредвалы, не забыв снять с них шпонки фиксации шестерёнок;
10. Вынуть гидрокомпенсаторы с помощью магнита. Желательно пронумеровать гидрокомпенсаторы по колодцам, чтобы установить их на свои места. Если распределительные валы неполнобазные – на ножку клапана установить подпятники, идущие в комплекте; %product2_r%
11. Положить новые распредвалы и проверить их на проворачиваемость в постели. Если кулачки цепляют за колодца гидрокомпенсаторов незначительно – заточенной отверткой или стамеской аккуратно доработать грани колодцев под проворот кулачков распредвала. Чтобы эта процедура была максимально безопасна, и стружка не попала в колодцы – рекомендуется перед обработкой колодца заполнить его ватой или кусочком ткани, после обработки который следует удалить, а колодец продуть. Если же кулачки распредвала не проворачиваются совсем, и колодцы доработать необходимо основательно – настоятельно рекомендуется демонтировать ГБЦ, доработать колодцы с помощью бормашинки или станка, промыть ее и установить обратно, иначе в случае грубой обратки лишней стружкой можно забить маслоканал или же, излишне доработав колодец – ухудшить работу гидрокомпенсатора, снизив давление масла;
12. Зачистить от герметика поверхность постели с обеих сторон, посадочные места болтов постели необходимо с помощью тонкой отвертки и кусочка ткани промокнуть от масла для того, чтобы при закручивании болта не вытянуть резьбу (помним о том, что масло не сжимается, и если болту некуда закручиваться – он начнет вытягивать резьбу из ГБЦ), нанести новый герметик на нижнюю плоскость постели;
13. Выставив новые распредвалы шпон-пазами вертикально вверх, положить постель и закрутить ее болты, начиная от центральных отверстий в стороны ремня ГРМ и помпы;
14. Одеть разрезные шестерни на распредвалы и прикрутить их болты, одеть ремень ГРМ;
Руководствуясь данной статьёй выставить рекомендуемые производителем фазы газораспределения;Зачистить крышку ГБЦ, нанести новый герметик и закрыть крышку ГБЦ, закрутить болтами, начиная от центра и удаляясь в стороны ремня ГРМ и помпы; Повторить операции установки ресивера, кожуха ГРМ и разъемов датчиков в обратном порядке.
Внимание! Для достижения максимального эффекта от установки распредвалов – в обязательном порядке требуется изменение программы ЭБУ в онлайн-режиме. Подробнее об онлайн-настройке вы можете прочитать в данной статье
Замена распредвалов на ВАЗ 2114 своими руками
Распределительные валы, как и другие механизмы и узлы авто, определяют качество работы двигателя. Данный материал подскажет вам, как определить неисправность валов, как заменить распредвалы на ВАЗ 2112 16 клапанов, и что для этого необходимо подготовить.
Шкивы 16-клапанного ВАЗ 2112 необходимо заменять, когда они износились или на них присутствуют механические повреждения. В частности, речь идет о:
Лада 2112 с ДВС 16 кл Если во время работы двигателя в клапанах появляется какой-то посторонний стук, то он, как правило, вызывается одним из таких повреждений. В том случае, если вы зафиксировали сниженное давление моторной жидкости в системе, то это может свидетельствовать об увеличении зазоров в подшипниках.
Для этого, чтобы ликвидировать эту неисправность, необходимо отшлифовать и восстановить опорные шейки шкива. Также следует увеличить канавки, при помощи которых поступает моторная жидкость. Это делается для того, чтобы смазывающая жидкость после очередной отшлифовки производила смазку элементов ДВС. Что касается шеек, то их после шлифовки следует отполировать зеленой пастой ГОИ.
Пошаговая инструкция для 16 клапанного авто
Вам нужно подготовить:
Новые спортивные валы Торцевой ключ на «8» Клей герметик
Этапы работ
Чтобы правильно осуществить процесс замены выпускных элементов, предлагаем вам воспользоваться инструкцией, подготовленной специально для наших пользователей. Также этот мануал подойдет для тех, кто хочет заменить сальники выпускного распредвала, датчики или заглушки.
Когда эти элементы демонтированы, положите их отдельно. Заглушки лучше не терять.
1. Снимите датчик и открутите все болты 2. Снимите корпус подшипников 3. Снимите заглушки 4. Произведите демонтаж валов 5. Нанесите слой герметика 6. Равномерно закрутите болты
В этом видео вы можете посмотреть на процесс замены шкивов в 16-клапанном авто ВАЗ.
Инструкция по замене ремня ГРМ на автомобиле Лада Приора (16 клапанов)
Информация о том, как осуществляется замена ремня ГРМ «Приора» (16 клапанов), инструкция по выполнению работ интересует водителей данной модели автомобиля. Всем хороша «Лада Приора», но есть у нее одно слабое место: ремень привода газораспределительного механизма. Если оригинал ремня не будет нормально работать, то не произойдет синхронизации коленчатого и распределительного валов.
Когда выполняют замену ремня ГРМ на «Ладе Приоре»
Когда менять ремень? Чтобы контролировать этот процесс, владелец «Приоры» должен после пробега машины в 50-100 тысяч км проверять исправность ремня привода; а через 250 тысяч км ему предстоит замена ремня ГРМ — так лучше для машины и спокойнее для хозяина.
Как натянуть ремень? Есть профессиональные мастера, которые смогут поменять ремень, но свою любимицу можно отремонтировать и собственными руками. Однако бывает при этой поломке одна существенная засада: если случится обрыв, то происходит заклинивание клапанов, они могут лопнуть, а в этом случае требуется ремонтировать сам двигатель. Получится дорого и хлопотно.
Нужна замена ремня ГРМ в том случае, когда зубчатая часть покрылась трещинами, на ней образовались складки, заметно, что ткань слоями снимается с резины. При этом обратная сторона — в пятнах от многочисленных подгораний, а торцевая имеет вид потертый, с расслоенной тканью.
Но обязательно нужно убирать именно правый.
После этого удаляется верхняя крышка привода. Для того чтобы провести эту операцию без лишних усилий, требуется:
- Торцевым 6-гранным ключом на 5 мм открутить 5 винтов.
- Коленчатый вал повернуть в правую сторону. Операцию эту нужно проводить, держась за болт фиксации шкива привода генератора.
- Изучить состояние ремня ГРМ.
Инструкция по замене ремня ГРМ
Раз предстоит замена ГРМ, значит, требуется приобрести новый экземпляр и подготовить нужные инструменты:
- торцевой ключ 6-гранный на 5 мм;
- комплект головок на 15 и 17.
Отворачиваются 2 винта для открытия крышки, требуется снятие передней нижней крышки. Далее снимается оригинал ремня ГРМ.
Все надо выполнять внимательно и очень аккуратно, иначе может произойти нарушение фаз газораспределителя. Требуется прокручивать за болт коленчатый вал в правую сторону, пока метки ремня на зубчатых шкивах распредвала вместе с задней крышкой привода не совместятся. Тогда распределительный и коленчатый валы ставят в верхней неподвижной точке такта сжатия десятого цилиндра.
Чтобы удостовериться, что коленвал зафиксирован, требуется убрать в верхней части картера сцепления заглушку и проверить, совпадает ли зарубка на маховике с прорезью верхней крышки картера сцепления.
Болт крепления шкива надо провернуть и на время убрать. После убирается также опорная шайба. Для ослабления фиксирующего натяжной ролик болта используется головка на 15.
Ролик повернется, а использованный ремень станет возможно убрать со шкивов распредвалов и коленвала.
Замена роликов
Ролики ГРМ меняют тоже самостоятельно. Нужно для этой операции запастись герметиком, нанося его на резьбу болтов. Нельзя очень затягивать болт ролика.
Перед натяжением ремня надо убедиться, что метки валов одинаковы. Теперь нужно проверить состояние натяжителя.
Это делается таким образом: ключ вставляется в пазы внешнего диска натяжного ролика, и его следует прокручивать в левую сторону до того состояния, пока вырез на внешнем диске не будет на одном уровне с выступом на внутренней втулке натяжного ролика. Болт, фиксирующий натяжной ролик, затягивается, и остается проверить ремень.
Если появляется при работе шум, надо проверить подшипник натяжного ролика. Если он заедает либо на нем видны следы от смазки, нужно заменить ролик. Теперь можно спокойно садиться за руль.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Тюнинг автомобиля ВАЗ 2110, 2111, 2112 Десятка — Распределительный вал
Снимаем
зубчатый шкив распределительного вала (см. Составной
шкив привода распределительного вала восьмиклапанного двигателя).
Чтобы не потерять шпонку шкива, извлекаем ее из паза распределительного вала.
Ключом
«на 10» отворачиваем гайку крепления задней крышки ремня привода ГРМ.
Ключом
«на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной
заслонки к ресиверу…
…и
снимаем кронштейн.
Крестообразной
отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картерных
газов и снимаем шланги со штуцеров клапанной крышки.
Крестообразной
отверткой ослабляем хомут крепления подводящего шланга вентиляции картерных газов
и снимаем шланг.
Ключом
«на 10» отворачиваем две гайки крепления клапанной крышки.
Снимаем
клапанную крышку.
В
отверстиях клапанной крышки установлены резиновые уплотнительные втулки.
Снимаем
прокладку клапанной крышки.
Ключом
«на 10» отворачиваем две гайки крепления наконечников «массовых» проводов к шпилькам
заглушки головки блока цилиндров и снимаем провода со шпилек.
Ключом
«на 10» отворачиваем две гайки…
…и
один болт крепления заглушки.
Снимаем
заглушку…
…и
ее уплотнительное кольцо.
Ключом
«на 13» равномерно в несколько приемов (до снятия давления пружин клапанов) отворачиваем
десять гаек крепления корпусов подшипников распределительного вала.
Снимаем
со шпилек передний…
…и
задний корпусы подшипников распределительного вала.
Немного
отведя от головки блока цилиндров заднюю крышку ремня привода ГРМ, снимаем распределительный
вал.
Снимаем
сальник распределительного вала.
Устанавливаем
тюнинговый распределительный вал в следующей последовательности.
Очищаем сопрягаемые поверхности головки блока цилиндров
и корпусов подшипников от герметика и масла.
Смазываем
моторным маслом опорные шейки и кулачки распределительного вала. Укладываем вал
в опоры головки блока цилиндров таким образом, чтобы кулачки первого цилиндра
были направлены вверх (на рисунке показано положение кулачков первого цилиндра
при укладке распределительного вала в опоры головки блока цилиндров).
На
поверхности головки блока цилиндров, сопрягающиеся с корпусами подшипников в зоне
крайних опор, наносим тонкий слой герметика (стрелки).
Устанавливаем
корпуса подшипников и затягиваем гайки их крепления в два приема.
Предварительно
затягиваем гайки в последовательности, указанной на рис., до прилегания поверхностей
корпусов подшипников к головке блока цилиндров.
При
этом необходимо следить за тем, чтобы установочные втулки корпусов свободно вошли
в свои гнезда. Окончательно затягиваем гайки моментом 21,6 Н.м (2,2 кгс.м) в той
же последовательности.
После затяжки
гаек тщательно удаляем остатки герметика.
Смазав
моторным маслом рабочую кромку нового сальника, подходящим отрезком трубы запрессовываем
его.
Устанавливаем зубчатый шкив распределительного
вала и ремень привода ГРМ. (см. Составной шкив привода
распределительного вала восьмиклапанного двигателя).
Поворачиваем
коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом
шкиве распределительного вала и задней крышке ремня привода ГРМ.
Затем поворачиваем коленчатый вал еще на 40-50° (2,5–3
зуба на шкиве распределительного вала).
В
этом положении валов проверяем набором щупов зазоры у первого…
… и третьего кулачков распределительного вала.
Зазор
между кулачками распределительного вала и шайбами должен быть 0,20 мм для впускных
клапанов и 0,35 мм для выпускных. Допуск на зазоры для всех кулачков составляет
±0,05 мм.
Если
зазор отличается от нормы, то на шпильки корпусов подшипников распределительного
вала устанавливаем приспособление для регулировки клапанов.
Вводим «клык» приспособления между кулачком и толкателем.
Разворачиваем толкатель так, чтобы прорезь в
его верхней части была обращена вперед (по ходу автомобиля).
Нажимая
на рычаг приспособления, утапливаем «клыком» толкатель…
…и
устанавливаем между краем толкателя и распределительным валом фиксатор, который
удерживает толкатель в нижнем положении.
Переводим
рычаг приспособления в верхнее положение.
Пинцетом
через прорезь толкателя поддеваем и извлекаем регулировочную шайбу.
При отсутствии приспособления для регулировки
клапанов можно воспользоваться двумя отвертками.
Мощной
отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой
отвертки (с жалом шириной не менее 10 мм) между краем толкателя и распределительным
валом, фиксируем толкатель.
Вынимаем
пинцетом регулировочную шайбу.
