Работа системы зажигания автомобилей Ока и возможные проблемы с ней
Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.
Схема бесконтактной СЗ на Оке
Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.
Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:
- Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
- Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
- Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
- Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
- Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
- Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).
Характерные неисправности системы
Из неисправностей СЗ следует выделить:
- Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
- Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
- Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
- Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
- Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).
Профилактические меры
Основные мероприятия по обеспечению надежной работы электрики автомобилей «Ока»:
- Не менее одного раз в полгода очищать внешнюю часть корпуса аккумулятора и проверять уровень электролита (на обслуживаемых моделях). Одновременно требуется производить подзарядку батареи при помощи специального устройства. Если автомобиль используется редко, то рекомендуется отключать клеммы.
- При проведении ремонтных работ следует следить за положением проводов, не допуская повреждения изоляционного слоя. Провода, проходящие вблизи подвижных элементов, не должны соприкасаться с ними ни при каких условиях.
- Не рекомендуется включать устройства с большим потреблением тока (аудиосистема, дальний свет фар и т. д.) при заглушенном двигателе. Это станет причиной ускоренного разряда батареи.
- Не использовать для ремонта электрических цепей самодельные элементы. Все применяемые детали и узлы должны соответствовать нормативам, заложенным конструктором при разработке автомобиля.
- Рекомендуется возить с собой запасные предохранители, реле и лампы. Это позволит произвести небольшой ремонт в случае необходимости.
- При проведении ремонтных работ, требующих использования сварки, необходимо отключить жгуты от батареи и генератора. На машинах, оборудованных инжекторным двигателем, рекомендуется отсоединить разъем от блока управления.
Ремонт ВАЗ 1111 (Ока) : Установка момента зажигания

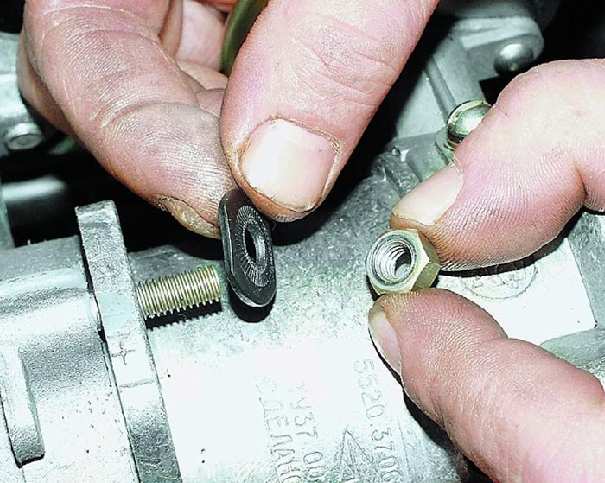

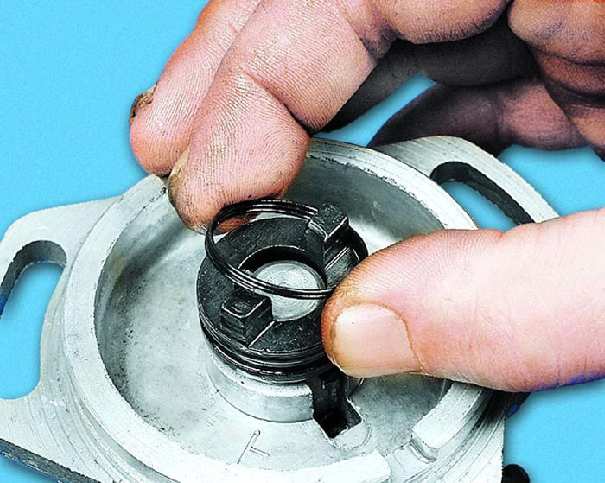

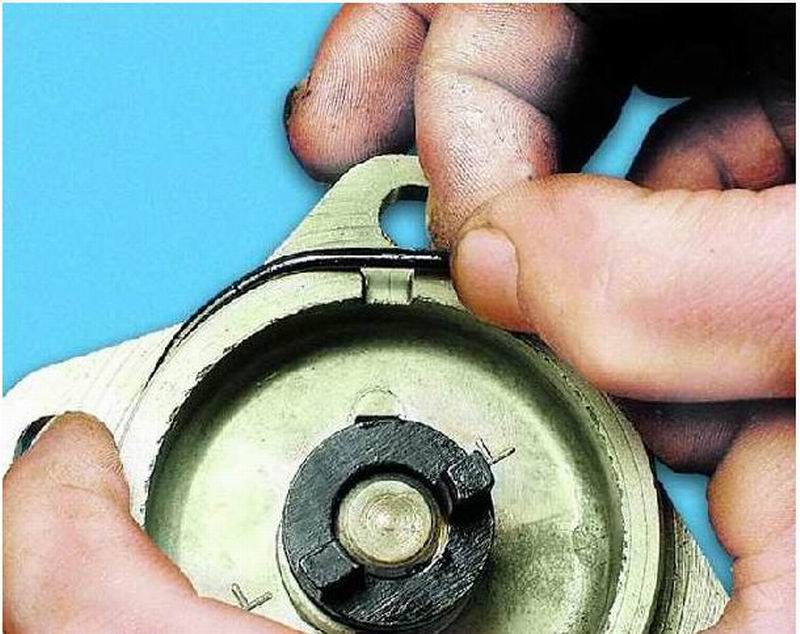

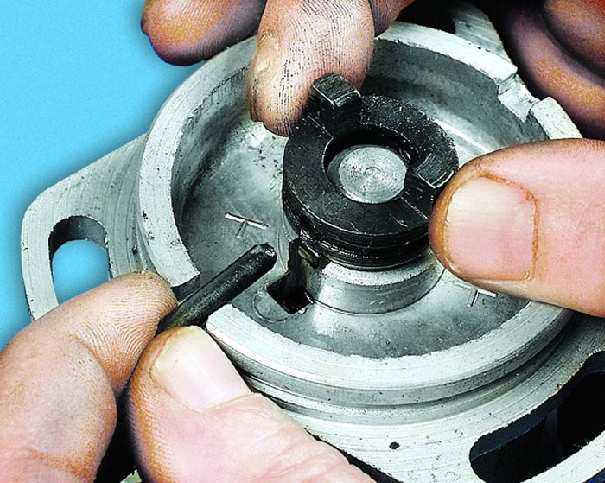

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя
Перед началом работы
Снимите воздушный фильтр.
Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.
При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.
| Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала. |
| Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде. |
1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения
2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя
3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра
4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения
5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска
6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги
7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз
8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения
9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель
10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов
11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес
12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля
| ПОРЯДОК ВЫПОЛНЕНИЯ |
Особенности зажигания
Схема бесконтактной СЗ на Оке Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.
Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:
- Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
- Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
- Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
- Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
- Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
- Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).
Характерные неисправности системы
Из неисправностей СЗ следует выделить:
- Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
- Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
- Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
- Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
- Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).
Проверка и регулировка момента зажигания
- Руководства по ремонту
- ВАЗ «ОКА» 1111 1988-2008
- Проверка и регулировка момента зажигания
Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.
В бесконтактной системе зажигания момент зажигания (угла опережения зажигания) можно установить только с помощью стробоскопа
Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.
|
Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (резиновая заглушка вынута). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала. |
Момент зажигания также можно проверить и установить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая — опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде. |
