Регулятор давления топлива в системе Ока

Основными особенностями регулятора давления топлива в системе Ока являются:

1. Регулирование давления:

Регулятор давления топлива позволяет поддерживать постоянное давление в системе на заданном уровне

Это особенно важно для достижения оптимальной работы двигателя и эффективного сгорания топлива. Регулятор давления может автоматически изменять давление в зависимости от режима работы двигателя и других условий, обеспечивая устойчивую подачу топлива

2. Защита от повышенного давления:

Регулятор давления топлива также выполняет функцию защиты системы от повышенного давления. Он предотвращает повреждение топливных линий и форсунок, которые могут произойти при повышенном давлении топлива. Регулятор давления контролирует и регулирует давление, чтобы предотвратить такие ситуации и обеспечить безопасную работу топливной системы.

Регулятор давления топлива в системе Ока – это важный компонент, обеспечивающий надежную и эффективную работу автомобиля. Он позволяет поддерживать стабильное давление топлива в системе, что способствует оптимальной работе двигателя и увеличивает срок службы всех элементов топливной системы.

Снятие и установка топливного насоса

3. Отверните две гайки крепления насоса и аккуратно (чтобы не повредить прокладку) снимите топливный насос.

Осторожно снимите теплоизоляционную проставку со штоком, внутренней и наружной прокладками. Замените поврежденные прокладки. 5

Устанавливайте насос в порядке, обратном снятию, отрегулировав его положение

5. Устанавливайте насос в порядке, обратном снятию, отрегулировав его положение.

Регулировать положение топливного насоса нужно всегда, если после его снятия заменяли поврежденные или сильно обжатые прокладки.

Для этого определите выступание толкателя насоса от плоскости теплоизоляционной проставки, которое должно быть 0,8–1,3 мм.

Если толкатель насоса будет выступать менее допустимого, то при больших скоростях или нагрузках топливо будет подаваться в карбюратор в недостаточном количестве. Если шток будет выступать больше допустимого, то возникнет избыточное давление топлива, что может привести к отказу запорного клапана карбюратора и бензин переполнит поплавковую камеру.

Регулируют положение насоса с помощью регулировочных прокладок.

В запчасти поставляются прокладки толщиной 0,27–0,33; 0,70–0,80 и 1,10–1,30 мм.

Под теплоизоляционной проставкой обязательно должна быть установлена прокладка толщиной 0,27–0,33 мм.

6. Установите теплоизоляционную проставку, подложив под нее прокладку (внутреннюю) толщиной 0,27–0,33 мм.

7. Прижав пальцем толкатель, медленно проворачивайте коленчатый вал за маховик, пока не почувствуете минимальное выступание толкателя.

8. Прижав теплоизоляционную проставку, приложите к ее плоскости металлическую линейку (так, чтобы она не гнулась) и замерьте выступание штока. Прибавьте к полученному значению толщину линейки и.

9. . подберите наружную прокладку так, чтобы после ее установки выступание штока было 0,8–1,3 мм (допускается набор прокладок).

10. Далее установите насос в порядке, обратном снятию. При этом стрелка, указывающая направление движения топлива, должна быть направлена в сторону нагнетательного штуцера, к которому подсоединяется шланг, идущий к карбюратору.

Технические характеристики

Расход топлива «Оки» посчитать нетрудно, если знать, что за двигатель установлен внутри. Это карбюраторный двигатель объемом 649 «кубиков», 30 л/с. Это половина от двигателя «восьмерки» (ВАЗ-2108). Часть других узлов взято от другой модели, ВАЗ-2105, например арматура отопления, кран, радиатор. Частично это решает проблему с запчастями, однако некоторые детали (например, коленвал) являются оригинальными, так что, если учитывать малый масштаб производства, цена на них может превосходить стоимость аналогичных деталей на иные отечественные автомобили. Это стоит учесть при покупке, так как малый расход топлива «Оки» принесет экономию, но, возможно, только до первого серьезного ремонта.

Техническое обслуживание топливной системы Ока

Техническое обслуживание топливной системы Ока играет важную роль в поддержании надежной и эффективной работы автомобиля. Правильное обслуживание позволяет предотвратить возможные поломки и сбои в работе системы, а также улучшить общую производительность автомобиля.

Проверка топливного насоса

Один из ключевых элементов топливной системы Ока — топливный насос. Периодическая проверка его состояния позволяет выявить возможные проблемы и предотвратить поломку системы

Проверьте, нет ли утечек топлива, а также обратите внимание на шумы или неправильную работу насоса. Если возникли сомнения, рекомендуется обратиться к специалистам для более подробной диагностики и ремонта

Очистка и замена фильтра топлива

Фильтр топлива выполняет важную функцию — он защищает систему от попадания грязи и посторонних частиц, которые могут вызывать засорение и снижать производительность системы. Регулярная очистка и замена фильтра топлива помогает поддерживать оптимальный уровень фильтрации и предотвращает проблемы с подачей топлива.

Для очистки фильтра топлива достаточно снять его с системы и промыть в специальной чистящей жидкости. Замену фильтра рекомендуется выполнять через определенные промежутки времени, указанные в технической документации автомобиля.

Также необходимо периодически проверять состояние соприкосновения клемм аккумулятора, которые отвечают за питание топливной системы Ока. Отсутствие коррозии и надежное соединение гарантируют нормальное функционирование системы.

Регулярное техническое обслуживание топливной системы Ока является важной составляющей поддержания надежной и безопасной работы автомобиля. Следуя указанным рекомендациям, можно значительно продлить срок эксплуатации системы и снизить вероятность поломок и сбоев в работе автомобиля

Компоненты топливной системы Ока

Топливная система Ока состоит из нескольких основных компонентов, которые работают совместно для обеспечения подачи топлива в двигатель. Каждый компонент выполняет свою функцию и имеет свои особенности.

Топливный насос

Топливный насос отвечает за подачу топлива из топливного бака к двигателю. Он работает на принципе электропогружного насоса и устанавливается внутри бака. Топливный насос управляется с помощью электрической цепи и обеспечивает постоянное давление топлива в системе.

Фильтр топливный

Фильтр топливный предназначен для очистки топлива от загрязнений, которые могут попасть в систему из топливного бака. Он устанавливается на пути движения топлива и предотвращает попадание частиц и посторонних веществ в двигатель.

Форсунки

Форсунки отвечают за распыление топлива в цилиндрах двигателя. Они работают по принципу впрыска топлива под высоким давлением в цилиндры. Форсунки контролируются электронным блоком управления и могут изменять параметры впрыска, в зависимости от режима работы двигателя.

Датчики

В топливной системе Ока установлены различные датчики, которые следят за параметрами работы системы и подают сигналы на электронный блок управления. Некоторые из датчиков контролируют давление топлива, температуру, уровень топлива в баке и другие важные параметры. Информация, полученная от датчиков, позволяет электронному блоку управления оптимизировать работу топливной системы.

Компонент	Функция	Особенности
Топливный насос	Обеспечивает подачу топлива в двигатель	Электропогружной насос, установленный внутри топливного бака
Фильтр топливный	Очищает топливо от загрязнений	Устанавливается на пути топлива, предотвращает попадание частиц в двигатель
Форсунки	Распыляют топливо в цилиндры двигателя	Работают по принципу впрыска под высоким давлением, контролируются электронным блоком управления
Датчики	Следят за параметрами работы системы	Контролируют давление, температуру, уровень топлива и другие параметры, отправляют сигналы на электронный блок управления

Раннее зажигание ока ваз1111

Из дефектов СЗ следует выделить:

1. Поломка катушки. Такая неувязка случается редко, однако, все же, она иногда происходит.
2. Поломка трамблера. Подробнее о дефектах распределителя, и дополнительно устранении поломок, можно без проблем прочесть тут.
3. Износ свеч зажигания либо возникновение нагара там. Такая неувязка животрепещуща для большинства людей наших сограждан. О том, по каким причинам возникает нагар и какие есть методы устранения этой задачи, читайте здесь.
4. Неисправность высоковольтных проводов. Провода бывают поломаны (перебиты) иначе говоря у них вам больше понравятся нарушена изоляция. Эксплуатация авто с таковой неувязкой не допускается.
5. Поломка замка зажигания. Износ внутренней части замка приведет для того, что шофер не сумеет завести движок имеющимся ключом. Решить делему дозволит смена личинки замка (создатель видео — Миша Бурашников).

Читайте так же

Как верно выставлять угол опережения:

1. Сначала нужно открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла производится на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 об/мин. Сам угол а возможно отклонен от ВМТ не свыше, чем на один градус. В этом случае, если он выставлен ошибочно, порой случается перегрев мотора, а машина полностью не сумеет развивать необходимо мощность. Исходя из авто, неувязка вызывает и детонацию.
2. Чтоб выставленный угол зажигания не привел к таким последствиям, поначалу необходимо скооперировать отметку на маховике ДВС с обычной риской на шкале. 1-ая метка размещена на самом маховике, Другая — на шкале заднего сальника коленвала. На этот момент поршень в цилиндре будет размещен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
3. Дополнительно, процедура опции зажигания а возможно произведена учитывая меток, расположенных на шкиве генераторного привода на защитной накладке ремня ГРМ. Самая длинноватая риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается недлинной опасности, то она соответствует опережению на 5 градусов поворота коленвала.
4. Необходимо отключить патрубок, присоединенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечи, установленной в цилиндре 1. Этот расхожий слух провод потом необходимо будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книгой устройства.
5. Выполнив эти деяния, необходимо демонтировать с лючка картера сцепления прорезиненную заглушку. Световой поток одновременно бывает ориентирован в сам лючок картера. Тогда, если угол будет выставлен правильно, риска будет находиться меж отметками 2 и 3.
6. Дальше, используя ключ гаечный, нужно ослабить три гайки, с использованием которых фиксируется датчик искрообразования. Если необходимо прирастить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки необходимо будет затянуть.

При проектировании малолитражного автомобиля ВАЗ «Ока» 1111 и 11113, многие узлы и механизмы были «позаимствованы» у других моделей ВАЗ, что позволило удешевить производство авто и ускорить начало выпуска. Но некоторые составляющие конструкторам пришлось существенно переработать, чтобы подстроить их под особенности двигателя «Ока». Одной из таких составляющих является система зажигания.

Конструкторы при создании системы зажигания использовали современные наработки тех годов. ВАЗ «Ока» получила систему зажигания бесконтактного типа. При этом особенности силовой установки позволили несколько упростить систему и уменьшить количество составных элементов, что оказало положительное влияние на надежность этой составляющей силовой установки.

Схема работы топливной системы Ока

Топливная система автомобиля Ока состоит из нескольких компонентов, предназначенных для подачи и распределения топлива. Схема работы этой системы включает в себя следующие этапы:

1. Подача топлива из топливного бака:

В начале процесса топливо подается из топливного бака с помощью топливного насоса. Электрический насос, установленный внутри бака, вытягивает топливо из него и направляет его дальше по системе.

2. Фильтрация топлива:

Для обеспечения чистоты топлива в системе используется топливный фильтр. Он улавливает механические примеси, грязь и другие загрязнения, которые могут присутствовать в топливе. Фильтр предотвращает засорение и повреждение других компонентов системы.

3. Регулирование давления топлива:

В топливной системе Ока также присутствует регулятор давления топлива. Он поддерживает оптимальное давление в системе, необходимое для нормальной работы двигателя. Регулятор давления перенаправляет избыточное топливо обратно в бак, чтобы избежать его перекачки.

4. Раздача топлива по цилиндрам:

Распределитель топлива, установленный на двигателе, отвечает за подачу топлива в каждый цилиндр. Он использует инжекторы или карбюраторы для обеспечения правильной смеси топлива и воздуха, которая необходима для сгорания в цилиндре и работы двигателя.

5. Возвращение избыточного топлива:

Излишки топлива, которые не были сжжены в цилиндре, возвращаются обратно в бак через систему рециркуляции. Это позволяет повысить эффективность использования топлива и снизить выбросы вредных веществ.

Таким образом, схема работы топливной системы Ока обеспечивает надежную подачу и распределение топлива, что позволяет двигателю работать эффективно и надежно.

Другие материалы раздела

Ремонт карбюратора

Вам потребуются ключи «на 7», «на 8», «на 11» и «на 13» набор сверл Ж1,1-1,5 мм медная проволока Ж0,2-0,25 мм отвертки пассатижи с длинными.

Проверка топливного насоса

Вам потребуются отвертка тряпка Пояснение Рычаг ручной подкачки топлива выполняет свою функцию только при определенном положении кулачка.

Снятие и установка топливного насоса

Вам потребуются ключ «на 13» отвертка Перед началом работы Снимите воздушный фильтр (см. подраздел 10.10.1.). При установке топливного.

Ремонт топливного насоса

Вам потребуются ключи «на 8» и «на 10» отвертка Перед началом работы Снимите топливный насос (см. подраздел 10.10.3.). Рекомендация.

Снятие и установка карбюратора

Вам потребуются ключи «на 8» и «на 13» отвертки Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Снимите.

Замена тяги и регулировка привода воздушной заслонки

Вам потребуются ключ «на 8» шило пассатижи Перед началом работы Снимите воздушный фильтр (см. подраздел 10.10.1.). При затрудненном.

Замена тяги и регулировка привода дроссельной заслонки

Вам потребуются ключи «на 8», «на 13» (два) отвертка Перед началом работы Снимите воздушный фильтр (см. подраздел 10.10.1.). При обрыве.

• Киа спортейдж 2 жрет масло



• От чего подходит трамблер на дэу эсперо



• Блок управления вентилятором шкода октавия а5 где находится



• Замена поршневых колец шкода октавия тур 1 6



• Установка тнвд на маз 236

Устройство

Ока впервые появилась на российском рынке в 1987 году. Выпуск продолжался до 2008 года.

Первой была версия ВАЗ 1111. Это машина с двигателем на 2 цилиндра и мотором объёмом 0,65 литра.

Затем появилась обновлённая версия ВАЗ 11113. Производилась с 1995 года. Здесь двигатель уже имел объём 0,75 литра.

Для первой версии Оки разработали карбюратор ДААЗ 1111. Для последующей модификации с 0,75-литровым мотором применяли карбюраторы серии ДААЗ 11113. Затем и их немного подкорректировали.

Объективно говорить про старый карбюратор практически бессмысленно. Машин с ним всё меньше. Да и настройки проводятся так же, как и на обновлённой версии.

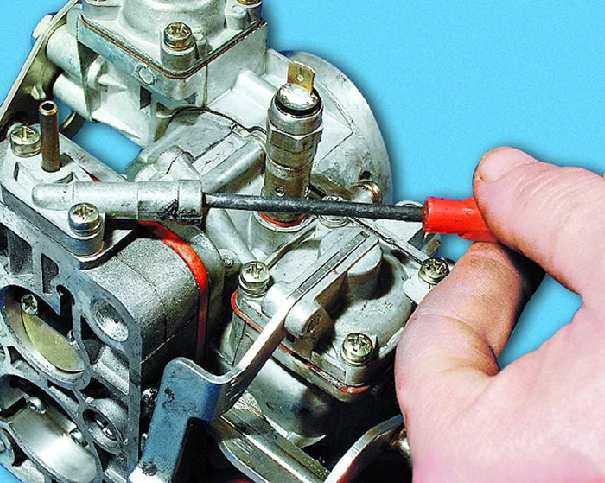

Карбюратор ДААЗ 11113 является устройством, которое создаёт воздушно-топливную смесь в заводских заданных пропорциях. За счёт этого обеспечивается стабильная работа ДВС, вне зависимости от текущего выбранного режима.

Корпус выполнен из 3 элементов:

• верхняя крышка;
• главная часть, которая идёт с поплавковой камерой;
• нижняя часть, где расположены заслонки дросселя.

Само устройство является двухкамерным. Предусмотрено последовательное открытие имеющихся дросселей.

Конструктивно стоит выделить такие компоненты:

• ГДС. Это главная дозирующая система. Работает во всех доступных режимах. Состоит из диффузоров, жиклеров топливоподачи, а также воздушных жиклеров в обе камеры.
• ХХ. Это система холостого хода. Служит для поддержания стабильной работы ДВС при минимальных оборотах. Помогает грамотно расходовать топливо.
• Экономайзер. Способствует обогащению топливовоздушной рабочую смеси, когда повышаются обороты, и двигатель работает под достаточно высокой нагрузкой.
• Ускорительный насос. Его главная задача заключается в равномерной работе без заметных провалов. Даже при том условии, что педаль газа водителем выжимается резко.
• Пусковое устройство. Направлено на стабильный пуск двигателя автомобиля в любую погоду.
• Поплавковая камера. Обеспечивает поддержание постоянного уровня горючей жидкости в карбюраторе, чтобы двигатель стабильно работал;
• Переходная система. Помогает плавно набирать обороты, исключая рывки, когда вторичная камера открывается.

У каждого компонента системы своя конкретная задача.

Чтобы настроить и отрегулировать узел, применяются специальные регулировочные винты. Также настройка осуществляется с помощью выбора жиклеров и изменения углов дроссельных и воздушных заслонок.

15.8. Угол опережения зажигания

Система зажигания EZL

Система зажигания EZL работает на основании сигнала, полученного от датчика
угла поворота коленчатого вала. Система зажигания устанавливает требуемый угол
опережения зажигания на основании информации об оборотах двигателя, положении
коленчатого вала и разрежении во впускном коллекторе, полученной от датчиков,
установленных на двигателе.

Отличительной особенностью системы зажигания EZL является то, что невозможно
отрегулировать начальный момент опережения зажигания поворотом корпуса распределителя
относительно вала.

Однако начальный угол опережения зажигания можно изменить в зависимости от
типа используемого топлива. Для этого необходимо изменить положение переключающей
заглушки в гнезде подстройки, расположенного в моторном отсеке рядом с блоком
ECU. В переключающей заглушке установлены резисторы различного сопротивления.
Заглушка может устанавливаться в несколько положений в соответствии с метками
на заглушке. В зависимости от того, какой резистор заглушки в данный момент
подсоединен к контактам гнезда, блок ECU системы зажигания увеличивает или уменьшает
начальный угол опережения зажигания с шагом в 3°.

Угол опережения зажигания можно также измерить, используя стробоскоп.

Система зажигания TFZ

Система зажигания TFZ управляется датчиком импульсов, установленным внутри
корпуса распределителя зажигания. В этом случае начальный угол опережения зажигания
может быть отрегулирован поворотом корпуса распределителя относительно вала.Проверка угла опережения зажигания

Предупреждение

Проверку угла опережения
зажигания необходимо производить на двигателе, прогретом до нормальной рабочей
температуры. Желательно закончить проверку угла опережения зажигания прежде,
чем температура охлаждающей жидкости превысит 95° С или прежде, чем включится
вентилятор радиатора.

Определение угла опережения зажигания по метке на шкиве
коленчатого вала, совместившейся с указателем

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините стробоскоп в соответствии с его инструкцией по эксплуатации. При этом запуск стробоскопа должен производиться от высоковольтного провода 1-го цилиндра. 2. Запустите двигатель на оборотах холостого хода. Направьте свет стробоскопа на указатель на крышке приводной цепи. Метка на шкиве коленчатого вала кажется неподвижной и должна быть совмещена с указателем. Если метка перемещается в одну или другую сторону, значит, обороты холостого хода неустойчивы. При проверке угла опережения зажигания все электрические потребители должны быть выключены и вентилятор радиатора не должен работать. При работе двигателя на холостом ходу в течение некоторого времени даже при двигателе, прогретом до нормальной рабочей температуры, особенно при высокой температуре наружного воздуха обороты холостого хода могут быть неустойчивыми. 3. Определите угол опережения зажигания по метке на шкиве коленчатого вала, совмещенной с указателем (см. рисунок). 4. Если угол опережения зажигания отличается более чем на 3° от требуемого, возможно, заглушка в гнезде подстройки неправильно установлена. Проверьте положение заглушки в гнезде подстройки и, при необходимости, установите ее в соответствии с типом применяемого топлива.

Регулировка угла опережения зажигания

Предупреждение

Регулировка угла опережения
зажигания возможна только на моделях с системой зажигания TSZ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировку угла опережения зажигания производите на выключенном двигателе для того, чтобы не получить удар электрическим током. Ослабьте болт крепления распределителя зажигания.Предупреждение Нанесите метку совмещения на корпус распределителя зажигания и головку блока цилиндров для того, чтобы распределитель зажигания можно было установить в исходное положение при попытке отрегулировать зажигание, закончившейся неудачей. 2. Для увеличения угла опережения зажигания поверните корпус распределителя по часовой стрелке, а для уменьшения против часовой стрелки. Затяните болт крепления распределителя зажигания и, используя стробоскоп, проверьте начальный угол опережения зажигания. Повторяйте эту операцию до тех пор, пока не установится требуемый начальный угол опережения зажигания. затяните болт крепления распределителя зажигания требуемым моментом и отсоедините стробоскоп.

Обслуживание, регулировка

Благодаря простой конструкции и минимального количества электроники, карбюратор на «Ока» является достаточно надежным узлом. Но для поддержания его в полностью работоспособном состоянии, требуется периодическое обслуживание.

Признаками того, что нужен ремонт карбюратора «Ока» являются такие симптомы:

• Затрудненный запуск мотора;
• Неустойчивая работа на ХХ;
• Возникновение провалов, рывков при нагрузке, резком открытии дросселей;
• Падение мощности;

Поскольку такие же симптомы имеют проблемы с системой зажигания, то не лишним будет проверить ее работоспособность вместе с системой питания.

Статья в тему — Система зажигания ОКА: схема и установка

Основным недостатком карбюратора является наличие большого количества каналов и компонентов с отверстиями малого сечения, которые со временем забиваются сором, в них откладываются смолистые отложения, содержащиеся в топливе.

Обслуживание карбюратора сводится к полной разборке, промывке и продувке каналов, жиклеров, трубок. При этом, для прочистки не рекомендуется использовать металлические предметы (иголки, шило), чтобы не повлиять на сечения отверстий, хотя допускается применение для прочистки деревянных предметов (зубочисток).

При несильных загрязнения также помогают спец. средства для чистки карбюраторов, использование которых не требует демонтажа и разборки узла – промывка осуществляется на установленном карбюраторе и заведенном двигателе.

Из возможных поломок узла можно отметить:

• Выход из строя электромагнитного клапана;
• Порыв мембраны ускорительного насоса;
• Износ посадочных отверстий осей дросселей;
• Коробление плоскости корпуса дросселей из-за неравномерной затяжки;

Настроек у ДААЗ «Ока» не так уж и много – регулируется уровень в поплавковой камере и обороты ХХ.

Первая операция выполняется так:

• Демонтируем крышку;
• Замеряем высоту выступа вершины запорной иглы над плоскостью крышки, держа крышку строго горизонтально (чтобы игла «смотрела» вниз). Нормальным считается высота выступа 10 мм. Если показатель не соответствует, нужно добавить прокладку под седло иголки;
• Ставим крышку на место;
• Ручной подкачкой насоса закачивает топливо в карбюратор (нужно его заполнить полностью);
• Снимаем крышку;
• Замеряем расстояние от поверхности топлива до верхней плоскости корпуса. При нормальной регулировке этот показатель должен соответствовать 23-24 мм. Если расстояние больше или меньше, регулируем путем подгибания язычка на поплавке (для уменьшения количества – подгибаем вверх, а для увеличения – вниз).

Регулировка оборотов ХХ выполняется винтом качества. Работы следует выполнять на прогретом моторе и с включенными электроприборами (чтобы создать нагрузку). Суть регулировки сводится к тому, что нужно вращая винт добиться оборотов мотора на уровне 800-1000 об/мин.
