Особенности диагностика подвески ваз 2115

Описание конструкции передней подвески

Передняя подвеска независимая, с телескопическими поворотными стойками, поперечными рычагами, продольными растяжками рычагов и стабилизатором поперечной устойчивости торсионного типа. Стойка подвески состоит из корпуса, в котором установлен гидравлический телескопический амортизатор, цилиндрической пружины и верхней опоры. Снаружи к корпусу стойки приварены кронштейн для крепления поворотного кулака, поворотный рычаг и нижняя опорная чашка пружины.

Передняя подвеска:

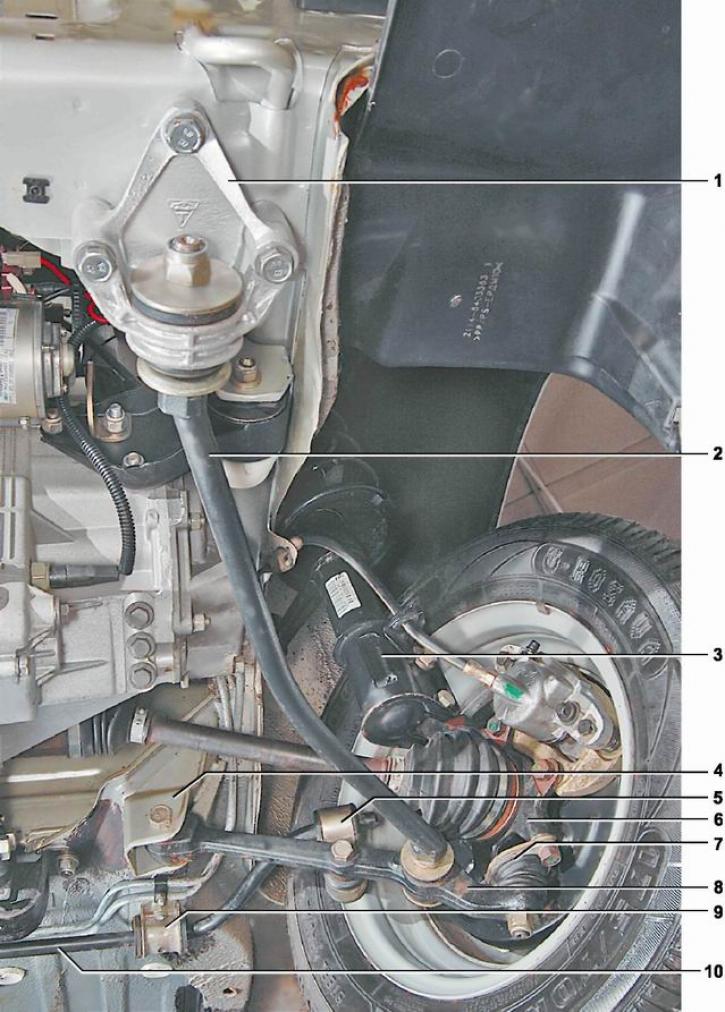

1 — кронштейн растяжки; 2 — продольная растяжка; 3 — телескопическая стойка; 4 — кронштейн поперечного рычага; 5 — стойка стабилизатора; 6 — поворотный кулак; 7 — шаровая опора; 8 — поперечный рычаг; 9 — скоба крепления штанги стабилизатора; 10 — штанга стабилизатора

Цилиндрическая пружина своим нижним витком опирается в нижнюю опорную чашку, а верхним — в верхнюю опорную чашку, закрепленную на штоке амортизатора. Также на штоке амортизатора установлена верхняя опора стойки, состоящая из корпуса, резиновой подушки и подшипника. Корпус опоры крепится к кузову автомобиля тремя шпильками с гайками. Подшипник позволяет штоку амортизатора поворачиваться в опоре при повороте стойки, а резиновый буфер препятствует передаче вибраций на корпус автомобиля.

Шток амортизатора защищен от грязи и пыли гофрированным кожухом. При пробое подвески ход штока ограничен буфером хода сжатия.

Поворотный рычаг стойки соединяется с рулевой тягой через шаровой палец. Изменение длины тяги при помощи ее соединительной муфты позволяет регулировать схождение передних колес.

Соединительная муфта рулевой тяги:

1 — рулевая тяга; 2 — контргайка; 3 — соединительная муфта; 4 — наконечник рулевой тяги

Поворотный кулак крепится к кронштейну стойки двумя болтами с гайками. Верхнее отверстие кронштейна выполнено овальным, а установленный в него болт имеет эксцентриковый поясок и эксцентриковую шайбу. При вращении этого болта поворотный кулак смещается относительно стойки, поворачиваясь на болте нижнего крепления, как на оси. Благодаря этому изменяется угол между стойкой и кулаком, что, в свою очередь, позволяет регулировать развал переднего колеса.

Крепление поворотного кулака к стойке:

1 — кронштейн крепления поворотного кулака; 2 — корпус стойки; 3 — болт (эксцентриковый) верхнего крепления поворотного кулака; 4 — болт нижнего крепления поворотного кулака; 5 — поворотный кулак

В отверстие поворотного кулака запрессован и зафиксирован двумя стопорными кольцами двухрядный шариковый подшипник. Во внутреннее кольцо подшипника запрессована ступица колеса.

Снизу поворотный кулак соединен с поперечным рычагом подвески при помощи шаровой опоры. От перемещения поперечный рычаг удерживается растяжкой, которая своим задним концом крепится через резинометаллический шарнир к рычагу, а передним — через подушку к кронштейну, закрепленному на кузове автомобиля. Изменяя количество шайб в переднем и заднем креплениях растяжки, можно изменять положение рычага, регулируя тем самым угол продольного наклона оси поворота колеса.

Крепление продольной растяжки к поперечному рычагу:

1 — задний конец продольной растяжки; 2 — регулировочные шайбы; 3 — упорная шайба; 4 — резинометаллический шарнир; 5 — поперечный рычаг подвески

Концы стабилизатора поперечной устойчивости, при помощи стоек, соединены с поперечными рычагами передней подвески автомобиля. Центральная часть стабилизатора закреплена через резиновые подушки на кузове скобами. Движение одного из рычагов через стабилизатор передается на второй. Это позволяет частично синхронизировать работу обеих сторон подвески и тем самым уменьшить раскачивание автомобиля на неровной дороге и крены в поворотах.

После ремонта любых элементов подвески или рулевого управления обязательно проверьте углы установки передних колёс. Качественно провести проверку и регулировку углов установки передних колёс можно только в условиях сервисного предприятия, имеющего специальной стенд для выполнения регулировочных работ.

Замена стойки на ВАЗ 2113-ВАЗ 2115

Снятие

1) Сперва откройте капот и снимите с верхней части стойки защитный колпак (смотрите маленькое фото). Теперь берите спец. съёмник и ослабьте гайку крепления штока: одним ключом (указан красной стрелкой) держится шток от проворачивания за счёт съёмника, а другим ключом отворачивается гайка штока (указан синей стрелкой). На фото сразу тремя зелёными стрелками указаны гайки, крепящие стойку сверху. В конце их придётся выкрутить полностью, запомните данные гайки.

2) Далее снимайте колесо с стороны заменяемой стойки (возможно, вам пригодится инструкция отсюда: «»).  Сняв колесо, разыщите наконечник рулевой тяги, вставляющийся в отверстие в стойке (обозначен красной стрелкой). Он закрепляется с помощью гайки (её местонахождение указано красной стрелкой или просто на маленькое фото присмотритесь). Гайку необходимо отвернуть. Если у вас есть съёмник для шаровых опор, тогда гайку отворачивайте полностью и выпрессовывайте палец наконечника с помощью съёмника. предварительно пассатижами выньте шплинт, специально препятствующий отворачиванию гайки во время езды на автомобиле. Его обязательно поставьте обратно, а то гайка выкрутиться, палец сам выпрессуется от кочек и автомобиль потеряет управление. При отсутствии съемника гайку не до конца отворачивайте (маленькое фото).  Проделав операцию, ударами молотка и с помощью лома, выньте палец наконечника рулевой тяги из отверстия в передней стойке автомобиля.

3) Теперь в нижней части открутите гайки болтов (болты держите ключом, не давая проворачиваться) и отвёрткой выбейте болты из отверстий. Обязательно маркером нанесите метку на верхнем болте с эксцентриком относительно скобы стойки.  Обратно закручивать необходимо относительно сделанной метки.  Кстати, тормозной шланг, обозначенный синей стрелкой, выведите из кронштейна, расположенного на стойке, но не порвите его, действуйте предельно аккуратно.

4) И в завершение открутите три гайки, о которых мы ранее говорили, и выньте стойку из арки. Устанавливая старую стойку, помните про верхний болт с эксцентриком и про метки.

Установка:
Установка производится в обратном снятию порядке. Настоятельно рекомендуем после установки новой телескопической стойки  съездить на развал-схождение и произвести регулировку должным образом.

Дополнительный видео-ролик:
Ниже прикреплен видеоматериал по тематике сегодняшней статьи на примере наших отечественных автомобилей. Рекомендуем посмотреть:

/ Ходовая ваз 21144 передняя подвеска схема.md

Ходовая ваз 21144 передняя подвеска схема — Конструктивные особенности ходовой части ВАЗ 2114

Устройство ходовой части ВАЗ 2114 – задняя и передняя подвеска Передняя подвеска Как осуществляется ремонт ходовой части ВАЗ 2114? Обзор передней подвески на ВАЗ-2114: подробная схема ремонта, отдельные элементы и описание Конструкция передней подвески ВАЗ 2114 ВАЗ-2114: подвеска передняя и задняя

В устройство ходовой части автомобиля входит две подвески — передняя и задняя. Во время эксплуатации машины больше всего нагрузки приходится на ходовую. От состояния передней и задней подвесок зависит качество и комфорт езды, а также безопасность водителя и пассажиров. Основная функция каждой подвески — это устранение колебаний и смягчение езды. Также в задачи ходовой части входят уменьшение кренов при поворотах, обеспечение плавного хода, предоставление высокой информативности для водителя в городе и на скоростной магистрали. На дорогах стран СНГ ходовая часть испытывает сверх нагрузки, так как состояние дорожного полотна оставляет желать лучшего. Как результат, частое обращение автомобилистов в автосервис. С ВАЗ дела обстоят лучше, так как здесь стоят более современные системы, если сравнивать с предыдущими моделями Лада. Многие автомобилисты выбирают самостоятельное решение проблемы. Но чтобы понимать, что вышло из строя, необходимо знать устройство подвески. На изображении ниже присутствуют все основные элементы задней подвески, которые могут выйти из строя. Скреплены детали между собой за счет сварки. К фланцам прикручены оси задней пары колес вместе с тормозными элементами. Спереди на рычагах задней подвески установлены втулки Пружина одним концом упирается на опору через резиновую прокладку, а другим — на амортизационную чашку. Полный разбор задней подвески требуется в том случае, если автомобилист решил смазать все детали или поменять их. Чаще всего требуется добраться до конкретного элемента и заменить его. Проходит разбор следующим образом:

Составляющие задней стойки ВАЗ ВАЖНО. Извлекать амортизационную пружину нужно при помощи специальных стяжек

Если их не использовать, можно получить серьезную травму, так как железная пружина находится под большим давлением. Она крепится к поворотному кулаку двумя болтами. По сравнению с задней системой, передняя подвеска имеет более сложную конструкцию, что можно понять по количеству деталей. Когда рулевой механизм поворачивается, происходит поворот верхнего болта. Результат — автомобиль поворачивает. Чаще всего из строя выходят стойки амортизаторов, так как они выполняют основную работу. Снятие пружин при помощи стяжек При удалении болтов, которые крепят шаровой шарнир к поворотному кулаку, нужно использовать торцевой ключ. В противном случае можно серьезно повредить защитный чехол шарнира, как результат — дополнительные расходы. В случае с передней подвеской, её сборка проходит в обратной последовательности за исключением нескольких особенностей. Когда будет проводиться установка кронштейна крепления к кузову ВАЗ , нужно проследить, чтобы резьба втулок не повредилась. Для этого необходимо выполнять операции аккуратно. Также нельзя допустить продольного смещения подушек на штанге. Это может произойти во время монтажа стабилизатора поперечной устойчивости. Полный комплект элементов ходовой части ВАЗ Схема задней подвески ВАЗ Цветом выделены основные части задней подвески. Составляющие задней стойки ВАЗ Схема и пояснения к ней. Снятие пружин при помощи стяжек. Выберите модель ВАЗ ОКА Калина Гранта Приора Нива Веста Ларгус Год выпуска Расчет давления шин по марке автомобиля. Расчет размеров шин по марке автомобиля.

Разбор и замена задней подвески: инструкция

Полный разбор задней подвески требуется в том случае, если автомобилист решил смазать все детали или поменять их. Чаще всего требуется добраться до конкретного элемента и заменить его. Проходит разбор следующим образом:

1. ВАЗ 2114 устанавливается под смотровой ямой, как вариант – на подъемник. В багажном отделении отсоединяются задняя и боковая облицовка, катушка ремней безопасности. Также в багажном отделении есть крепления стоек к кузову автомобиля. Их необходимо ослабить, полностью откручивать не нужно.
2. Далее ослабляются крепления задней колесной пары. Для этого нужно снять колпаки, а затем полностью демонтировать колеса. Держать автомобиль в этом время должны надежные домкраты, обычно их устанавливают с каждой стороны.
3. Теперь необходимо демонтировать тросы тормозной системы. Доставать их нужно в сборе. Для этого отсоединяются крепления тросов к рычагам подвески и кузову ВАЗ 2114. После демонтируются тормозные барабаны. Наконечники тросов следует достать из рычагов ручного привода. Также нужно отсоединить фланцы от тормозных щитков.
4. Перед тем, как демонтировать шланги и патрубки тормозной системы, нужно позаботиться о предотвращении утечки. Далее необходимо демонтировать упругий рычаг привода, который используется для работы регулятора давления тормозов. Чтобы извлечь рычаг, нужно разобщить его с кронштейном за счет удаления стопорной шайбы, затем убрать серьгу с колесной оси.
5. Следующим шагом будет отсоединение стоек (амортизаторов). Для этого следует снять резиновые подушки, гайки крепления к кузовной части и шайбу. После этого нужно поставить дополнительные упоры для передней колесной пары. Заднюю часть следует приподнять. После этого можно снимать буфера хода сжатия, пружины и амортизационные кожухи.
6. Если отсоединить кронштейны крепления кузова, то всю балку можно будет отсоединить. Перед автомобилистом будет лежать задняя подвеска вместе со стойками. При необходимости можно разобрать амортизаторы, что уже не составит труда.

Неисправности

Вот основные неисправности:

• растрескивание или разрыв сайлентблоков и подушек;
• протекание или потеря жесткости амортизатора;
• продавливание (потеря жесткости) или поломка пружин;
• износ шаровой опоры;
• износ опорных подшипников;
• отрыв кронштейнов от кузова;
• плохая затяжка резьбовых соединений;
• неправильные углы кастора и развала;
• деформация рычагов, растяжек и балки.

Растрескивание резинового наполнителя сайлентблока приводит к тому, что он уже не может удерживать фиксирующий болт на своем месте и рычаг или балка смещаются, что приводит к смещению колеса. На низких скоростях это не опасно, ведь водитель может рулем компенсировать поворот, вызванный смещением колеса, а на высоких скоростях такое нередко приводит к аварии.

Потерявший жесткость амортизатор не гасит движения подвески, как должен, из-за чего возникает эффект мячика, то есть колесо после проезда препятствия несколько раз подпрыгивает, лишаясь на время подъема сцепления с дорогой, что может привести к заносу.

Продавливание или поломка пружин снижает грузоподъемность машины и ее клиренс, в тяжелых случаях автомобиль задевает коробкой или защитой двигателя даже небольшие кочки.

Износ шаровой опоры приводит не только к самопроизвольному повороту колеса, но и может стать причиной, по которой стойка оторвется от рычага и, машина этой стороной упадет на землю.

Поврежденные опорные подшипники ускоряют износ покрышек, а также разбивают посадочное место в кузове (чашку). Отрыв кронштейнов от кузова лишает подвеску работоспособности и ездить на такой машине невозможно.

Плохая затяжка резьбовых соединений приводит к откручиванию гайки, после чего болт вываливается из своего места и треугольник подвески нарушается, поэтому передвигать такое авто получится только эвакуатором.

Неправильные углы кастора и развала, а также деформация рычагов, растяжек и балки меняют поведение машины в повороте, что не слишком опасно на очень низких скоростях, но хотя бы на средней (60–90 км/ч) представляет серьезную угрозу.

Ремонт ходовой ВАЗ

Рабочая ходовая часть ВАЗ – это мягкая езда и превосходная управляемость автомобиля. Чтобы поддерживать подвеску в отличном состоянии мы советуем регулярно проводить ее осмотр в автосервисе, поскольку именно в этом случае специалисты смогут выявить отклонение от нормальных показателей на раннем этапе и, как следствие, ликвидировать возникшую проблему.

Мастера технического центра Эксклюзив – это опытные профессионалы своего дела. Они смогут сделать полную диагностику и ремонт ходовой ВАЗ. Все работы осуществляются на высокоточном оборудовании, а замена узлов производится с применением оригинальных запчастей.

Об автомобилях ВАЗ

Самый крупный производитель автомобилей в России. Завод был построен по инициативе председателя Совета министров СССР Алексея Косыгина в 1960-х гг. . Оборудование и технологии для него были закуплены у итальянского концерна Fiat. Во времена Советского Союза его модельный ряд состоял из таких марок: Жигули, Нива, Ока, Спутник, Самара. Сегодня выпускает различные модификации автомобилей под общим названием Lada, а также занимается сборкой машин Nissan и Renault, так как контрольный пакет акций ВАЗ находится у этих мировых брендов.

Изначально автомобили ВАЗ проектировались с целью насытить внутренний рынок СССР. Они были доступны, надёжны и просты в ремонте. На современном этапе к этим качествам добавился комфорт и простота в управлении, благодаря множеству дополнительных опций и современному функциональному оборудованию. При этом цена осталась весьма доступной.

Виды работ при ремонте ходовой части автомобиля ВАЗ

Ремонт ходовой части ВАЗ может включать в себя следующие виды работ:

• капитальный ремонт подвески
• замена балки ВАЗ
• замена моста
• замена полуоси
• замена пружин ВАЗ
• замена опорного подшипника
• замена опоры стойки
• замена шруса ВАЗ
• ремонт рессор
• замена подрамника
• ремонт карданов

Наш автосервис на Васильевском острове выполняет ремонт ходовой ВАЗ всех нижепредставленных моделей:

• Лада Калина (Lada Kalina 1117/1118/1119)
• Лада Самара (Lada Samara 2113/2114/2115)
• Лада Приора (Lada Priora 2170/2171/2172/21728)
• Лада Гранта (Lada granta)
• Лада Ларгус (Lada Largus)
• ВАЗ 2104
• ВАЗ 2105
• ВАЗ 2106
• ВАЗ 2107
• ВАЗ 2108
• ВАЗ 2109/21099
• ВАЗ 2110
• ВАЗ 2111
• ВАЗ 11113 Ока
• ВАЗ 2114
• ВАЗ 2115

При обращении с сайта – скидка 5% на первое посещение автосервиса.

Особенности устройства ВАЗ 2115

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

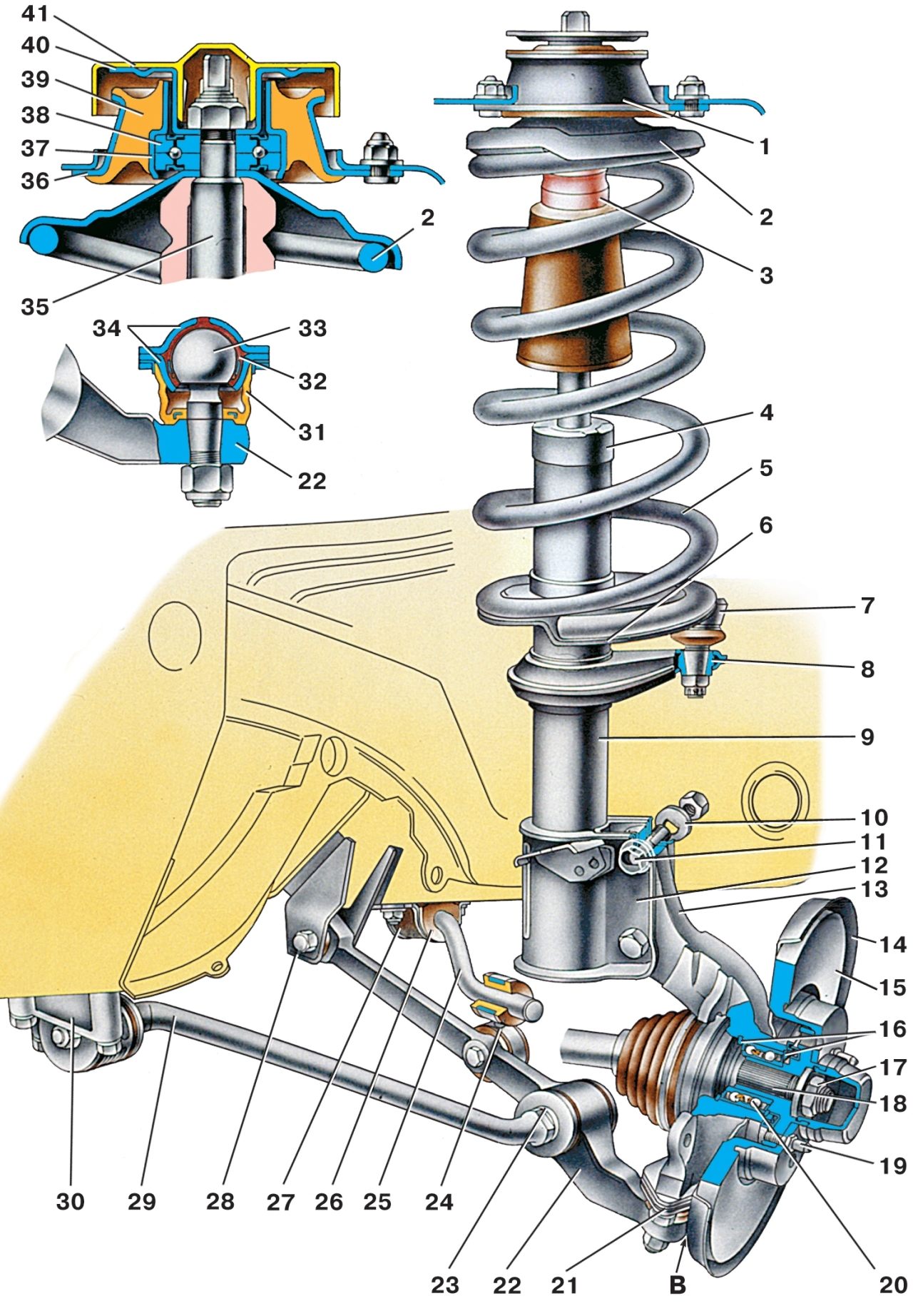

Рис. 4.1. Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески

Основным элементом подвески является телескопическая, гидравлическая амортизаторная стойка 9 (

Рис. 4.2. Телескопическая стойка: 1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает «качание» стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 4.2.

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 13 (см. рис. 4.1) соединяется шаровым шарниром 21 с поперечным рычагом 22 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 29, которые через резинометаллические шарниры соединяются с поперечными рычагами 22 и с кронштейнами 30. В местах соединения растяжки с рычагом и кронштейном устанавливаются регулировочные шайбы 23, которыми регулируется угол продольного наклона оси поворота.

В поворотном кулаке крепится двухрядный радиально-упорный подшипник 20 закрытого типа, на внутренних кольцах которого установлена с натягом ступица колеса. Подшипник затягивается гайкой 17 на хвостовике 18 корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости представляет собой штангу 25, колена которой через стоки 24 с резиновыми и резинометаллическими шарнирами соединены с поперечными рычагами 22 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами 27 через резиновые подушки.

Видео про «Особенности устройства» для ВАЗ 2115

https://youtube.com/watch?v=ElVkJtFbCek

Обзор автомобиля ВАЗ 2115

Самодиагностика Ваз 2114-2115, Priora, Kalina, Ваз 2110-2112.

Ваз 2110 1.6 8кл. Особенности монтажа и настройки

Задняя подвеска

Схема этого узла включает в себя в общей сложности 16 элементов:

• Резинометаллический шарнир (он выполняет роль основного крепежа к кузову);
• Кронштейн. Он фиксирует к кузову рычаг задней подвески;
• Кожух амортизатора;
• Буфер нагрузки хода сжатия;
• Крышка кожуха;
• Шайба опоры;
• Амортподушка;
• Распорная втулка;
• Цельная пружина;
• Амортизатор;
• Балочный рычаг;
• Прокладка для изоляции;
• Элемент соединения рычагов;
• Фланец;
• Кронштейн для стойки;
• Рычажная втулка.

Разборка и замена

Полностью разбирать заднюю подвеску на ВАЗ 2114 необходимо в тех случаях, если вы хотите выполнить полноценную смазку элементов, либо заменить некоторые их них.

Демонтаж выполняется по следующей схеме.

1. Машина загоняется на смотровую яму или поднимается с помощью подъемника.
2. В багажнике снимается облицовка, катушка от ремней. Там же находится крепеж стоек к кузову, который просто немного ослабляется. Выкручивать его не обязательно.
3. Теперь крепеж задней колесной пары ослабляют. Чтобы это сделать, снимаются колпаки и демонтируются колеса. Внимательно следите, чтобы домкраты как следует держать машину.
4. Снимите тросы тормозной системы. Здесь нужно открутить крепеж троса к рычагам подвески и кузову. Далее снимается тормозной барабан, а наконечники троса достают через рычаг ручного привода. Не забудьте на этом же этапе открутить фланцы из тормозных щитков.
5. На следующем этапе снимаются патрубки, шланги от тормозной системы и демонтируется рычаг привода. Он применяется для функционирования регулятора давления. Для извлечения рычага отсоединяется кронштейн путем удаления шайбы и снятия серьги с колесной оси.
6. После этого вы сможете отсоединить амортизаторы. Демонтируйте резиновые подушки, открутите крепежные гайки и снимите шайбу с кузова. Далее под передние колеса ставятся упоры и задняя часть немного поднимается. Это позволит вам демонтировать буфер, пружины и кожух амортизаторов.
7. Открутив кронштейн крепления кузова, вы сможете демонтировать всю балку. Таким образом, вы получаете полный доступ к задней подвеске и стойкам. Это позволяет даже разобрать сами амортизаторы, поменять их на новые, сделать занижение на ВАЗ 2114. Хотя, учитывая качество наших дорог, делать это не рекомендуется. Не забывайте, что для снятия амортизатором, а точнее пружин, требуется использовать специальные стяжки. Их отсутствие у вас в гараже грозит серьезными травмами при попытках демонтажа без этих приспособлений. Пружина находится под большим давлением, потому может легко выскочить и нанести вам травму.

/ Ходовая ваз 21144 передняя подвеска схема.md

Ходовая ваз 21144 передняя подвеска схема — Конструктивные особенности ходовой части ВАЗ 2114

Устройство ходовой части ВАЗ 2114 – задняя и передняя подвеска Передняя подвеска Как осуществляется ремонт ходовой части ВАЗ 2114? Обзор передней подвески на ВАЗ-2114: подробная схема ремонта, отдельные элементы и описание Конструкция передней подвески ВАЗ 2114 ВАЗ-2114: подвеска передняя и задняя

В устройство ходовой части автомобиля входит две подвески — передняя и задняя. Во время эксплуатации машины больше всего нагрузки приходится на ходовую. От состояния передней и задней подвесок зависит качество и комфорт езды, а также безопасность водителя и пассажиров. Основная функция каждой подвески — это устранение колебаний и смягчение езды. Также в задачи ходовой части входят уменьшение кренов при поворотах, обеспечение плавного хода, предоставление высокой информативности для водителя в городе и на скоростной магистрали. На дорогах стран СНГ ходовая часть испытывает сверх нагрузки, так как состояние дорожного полотна оставляет желать лучшего. Как результат, частое обращение автомобилистов в автосервис. С ВАЗ дела обстоят лучше, так как здесь стоят более современные системы, если сравнивать с предыдущими моделями Лада. Многие автомобилисты выбирают самостоятельное решение проблемы. Но чтобы понимать, что вышло из строя, необходимо знать устройство подвески. На изображении ниже присутствуют все основные элементы задней подвески, которые могут выйти из строя. Скреплены детали между собой за счет сварки. К фланцам прикручены оси задней пары колес вместе с тормозными элементами. Спереди на рычагах задней подвески установлены втулки Пружина одним концом упирается на опору через резиновую прокладку, а другим — на амортизационную чашку. Полный разбор задней подвески требуется в том случае, если автомобилист решил смазать все детали или поменять их. Чаще всего требуется добраться до конкретного элемента и заменить его. Проходит разбор следующим образом:

Составляющие задней стойки ВАЗ ВАЖНО. Извлекать амортизационную пружину нужно при помощи специальных стяжек

Если их не использовать, можно получить серьезную травму, так как железная пружина находится под большим давлением. Она крепится к поворотному кулаку двумя болтами. По сравнению с задней системой, передняя подвеска имеет более сложную конструкцию, что можно понять по количеству деталей. Когда рулевой механизм поворачивается, происходит поворот верхнего болта. Результат — автомобиль поворачивает. Чаще всего из строя выходят стойки амортизаторов, так как они выполняют основную работу. Снятие пружин при помощи стяжек При удалении болтов, которые крепят шаровой шарнир к поворотному кулаку, нужно использовать торцевой ключ. В противном случае можно серьезно повредить защитный чехол шарнира, как результат — дополнительные расходы. В случае с передней подвеской, её сборка проходит в обратной последовательности за исключением нескольких особенностей. Когда будет проводиться установка кронштейна крепления к кузову ВАЗ , нужно проследить, чтобы резьба втулок не повредилась. Для этого необходимо выполнять операции аккуратно. Также нельзя допустить продольного смещения подушек на штанге. Это может произойти во время монтажа стабилизатора поперечной устойчивости. Полный комплект элементов ходовой части ВАЗ Схема задней подвески ВАЗ Цветом выделены основные части задней подвески. Составляющие задней стойки ВАЗ Схема и пояснения к ней. Снятие пружин при помощи стяжек. Выберите модель ВАЗ ОКА Калина Гранта Приора Нива Веста Ларгус Год выпуска Расчет давления шин по марке автомобиля. Расчет размеров шин по марке автомобиля.

Стабилизатор

Этот элемент передней подвески ВАЗа-2114 призван уменьшить крены автомобиля при прохождении им поворотов. Деталь не имеет сложного устройства и состоит из гибкой балки, а также пары силиконовых сайлентблоков. Элемент имеет небольшой ход, благодаря которому и обеспечивается устойчивость автомобиля на дороге. Крепится к передним лонжеронам центральной частью. Боковые части соединены с рычагом подвески на «костяшках». Стабилизатор отличается высоким ресурсом – более 100 тысяч километров. Обычно выходят из строя именно сайлентблоки. Но для их замены нужно снять стабилизатор полностью. Ниже мы расскажем, как это сделать.

Задняя подвеска

Для задней подвески замену сайлентблоков лучше проводить, сняв балку, хотя можно это сделать и прямо на автомобиле. Установка задних резиновых втулок идентична той же, что и на передней балке. Выпрессовку и установку лучше проводить с помощью монтажного приспособления.

Однако, если его нет, тогда особенно «упорные» из задних сайлентов Ваз 2110 выбивают, зажав деталь, в которой они находятся, в тиски. Применяют оправку, иногда даже распиливают.

Неисправная задняя подвеска проявляет себя появлением характерного стука сзади. Подробности: https://vazweb.ru/desyatka/podveska/zadnyaya-podveska.html

Оба задних сайлентблока ориентируют по рычагу и запрессовывают заподлицо, относительно торца проушины.

Стабилизатор

Этот элемент передней подвески ВАЗа-2114 призван уменьшить крены автомобиля при прохождении им поворотов. Деталь не имеет сложного устройства и состоит из гибкой балки, а также пары силиконовых сайлентблоков. Элемент имеет небольшой ход, благодаря которому и обеспечивается устойчивость автомобиля на дороге. Крепится к передним лонжеронам центральной частью. Боковые части соединены с рычагом подвески на «костяшках». Стабилизатор отличается высоким ресурсом – более 100 тысяч километров. Обычно выходят из строя именно сайлентблоки. Но для их замены нужно снять стабилизатор полностью. Ниже мы расскажем, как это сделать.

Ремонт стабилизатора передней подвески ВАЗа-2114

Если ваш автомобиль потерял былую маневренность, и в передней части появились странные звуки, осмотрите состояние стабилизатора. Возможно, в нем износились сайлентблоки. Как заменить их? Для этого нужно:

• приподнять переднюю часть автомобиля;
• демонтировать болты крепления стоек с правого и левого колеса;
• снять гайки фиксации кронштейнов;
• извлечь стабилизатор в сборе.

Старые сайлентблоки можно достать руками. Перед установкой новых следует тщательно очистить место от грязи. Как отмечают отзывы, полиуретановые сайлентблоки имеют больший ресурс, нежели силиконовые.

А по стоимости они практически одинаковые. Поэтому при покупке сайлентблоков стоит отдавать предпочтение именно полиуретановым элементам.

Разборка задней подвески своими руками

Зная устройство подвески ВАЗ-2114, разобрать ее можно грамотно и быстро, причем своими руками. Первым делом нужно найти смотровую яму или подъемник. В багажнике отсоединяют облицовку, а также ослабляют гайки, удерживающие стойки. Затем выкручивают колесные болты. Далее выполняют демонтаж тросов тормозной системы. Лучше всего это делать в сборе.

После этого снимают барабан, патрубки и шланги тормозной системы. Теперь можно перейти к стойкам. Для того чтобы отсоединить их, снимают резиновые подушки, гайки и шайбы на кузове. Потом устанавливают дополнительные упоры для передних колес. Задняя часть должна быть приподнята. После этого можно извлекать пружины и стойки. Когда сняты кронштейны крепежа балки к кузову, тогда можно снять всю балку. На автомобиле ВАЗ-2114 подвеска устроена достаточно просто. Можно без труда заменить изношенные детали и выполнить сборку в обратном порядке.

Разбор и замена передней подвески: инструкция

При удалении болтов, которые крепят шаровой шарнир к поворотному кулаку, нужно использовать торцевой ключ. В противном случае можно серьезно повредить защитный чехол шарнира, как результат – дополнительные расходы.

В случае с передней подвеской, её сборка проходит в обратной последовательности за исключением нескольких особенностей. Когда будет проводиться установка кронштейна крепления к кузову ВАЗ 2114, нужно проследить, чтобы резьба втулок не повредилась. Для этого необходимо выполнять операции аккуратно. Также нельзя допустить продольного смещения подушек на штанге. Это может произойти во время монтажа стабилизатора поперечной устойчивости.

Стаж работы автослесарем 12 лет. Прошел множество курсов повышения квалификации и имеет допуски к выполнению самых кропотливых работ по ремонту автомобиля разных марок. Последние несколько лет занимается только ремонтом и тюнингом отечественных автомобилей

Чтобы научиться самостоятельно ремонтировать или проводить профилактические мероприятия с автомобилем, первым делом автовладельцу следует изучить его конструкцию. Сегодня поговорим про переднюю подвеску отечественного авто ВАЗ 2109.

Выводы

Устройство и ремонт передней подвески ВАЗ-2114 достаточно сложно и под силу не каждому автомобилисту. В данной статье было рассмотрено устройство, и ремонт передней части подвески.

Как видно, существует основная группа деталей, которые меняются при износе и поломке, а также существует ряд деталей, которые считаются расходными элементами и их замена проводится тогда, когда делается ремонт основных узлов.

Стоит отметить, что ремонт подвески имеет значительную степень угрозы, ведь падение одного из элементов может привести к травматизму и даже смерти. Поэтому, при выполнении ремонтных операций необходимо быть крайне аккуратным. Также, многие элементы подвески достаточно тяжелые, поэтому необходимо иметь под руками помощника.

Источник
