Ремонт кузова на ваз 2109 своими руками: основные слабые места и борьба с ними (видео)

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
Датчик детонации;
Дроссельный патрубок с датчиком положения заслонки;
ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
Снимите генератор, термостат, шкивы и ремни.
Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
Снимите поддон.
Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
Установите новые топливные магистрали от донора.
Соедините с магистралями ваш новый бензобак.
К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
Обязательно замените водяную помпу, взяв агрегат от донора 2112.
Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
Установите термостат, позаимствованный у ВАЗ 2112.
Соедините патрубки охлаждающей жидкости.
Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
Расставьте по своим новым местам все датчики.
Посадите крышку клапанов на качественный герметик.
Соберите модуль зажигания, провода, свечи и прочие компоненты.
Установите воздушный фильтр.
Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
Проводка соединяется с торпедо и замком.
Залейте новое масло, заправьте автомобиль качественным топливом.
Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Характеристика	Карбюратор	Инжектор
Диаметр цилиндров	76 миллиметров	82 миллиметра
Мощность двигателя	64 кВт	78 кВт
Расход топлива по городе и по трассе	9/8,7 литров на 100 км	9,5/7 литров на 100 км
Разгон с 0 до 100 км/час	16 секунд	13 секунд
Максимальная скорость	148 км/час	155 км/час

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

Загрузка …

Общее у разных модификаций

Металлический каркас 2109 представляет собой несущую конструкцию типа хэтчбек с пятью дверями. Унифицированный кузов создавался на базе ВАЗ 2108, но большая часть деталей имеет разные размеры. У обеих моделей цельные остовы и навесные компоненты.

Кузовные части 2109 соединяются точечной сваркой, места высокой нагрузки усиливаются электродуговой. Для их производства используют листовую сталь толщиной 0,7–1 мм. Мелкие части штампуются из стали большей толщины.

Конструкция кузова ВАЗ 2108 цельнометаллическая сварная, трехдверного типа. Представлена в пассажирском, грузопассажирском вариантах. Кузов «девятки» пятидверный, внутренние и наружные боковые панели оснащены проемами для дверей. В остальном каркас 2109 не отличается от 2108.

Подкапотное пространство Ваз 2109 Лада Самара

Руководства по ремонту
Руководство по ремонту ВАЗ 2109 (Лада Самара) 1987+ г.в.
Подкапотное пространство

Рис. 1–2. Подкапотное пространство ВАЗ–21099 (вид сверху):

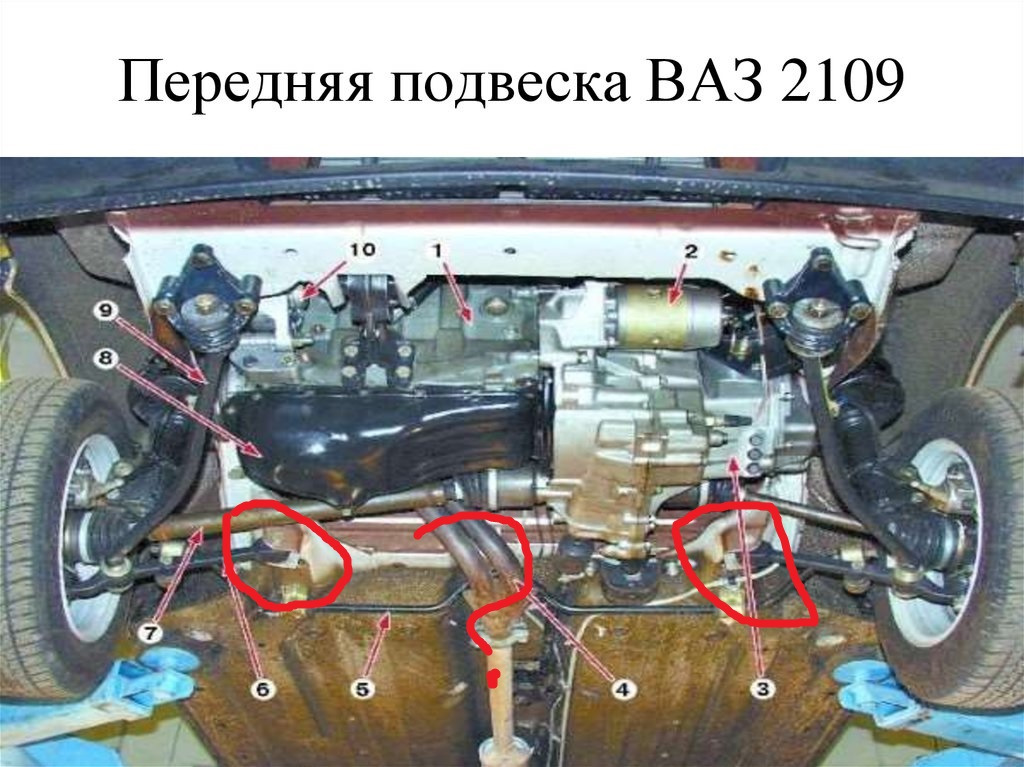

Рис. 1–3. Подкапотное пространство ВАЗ–21099 (вид снизу):

↓ Комментарии ↓

1. Описание автомобиля

1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные

2. Эксплуатация автомобиля

2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол

3. Техническое обслуживание автомобиля

3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп

4. Уход за автомобилем

4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля

5. Неисправности в пути

5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса

6. Ходовая часть

6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Рулевое управление

7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг

8. Тормозная система

8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов

9. Электрооборудование

9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая)

10. Кузов

10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10.3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь

11. Двигатель и его системы

11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора

12. Трансмиссия

12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес

13. Приложения

13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля

Схема электропроводки ВАЗ 2109 21099 инжектор

Отличительные особенности инжекторного двигателя заключаются в следующем:

Вместо карбюраторного тумблера и катушки зажигания здесь устанавливается специальный блок управления (ЭБУ). И за работу зажигания теперь отвечает электрический модуль, который и указывается на схеме.
Существенно изменилась подкапотная проводка. Причем она поменялась достаточно сильно, здесь новые соединения, провода отличаются по сечению, степень изоляции и т.д.
Блок форсунок, установленный вместо карбюратора. Управление на него передается через электронный блок управления.
Появилось множество новых датчиков, которые отвечают за разные измерения и наблюдения. Они передают собранную информацию на ЭБУ, который уже выполняет определенные действия в соответствии с ними.

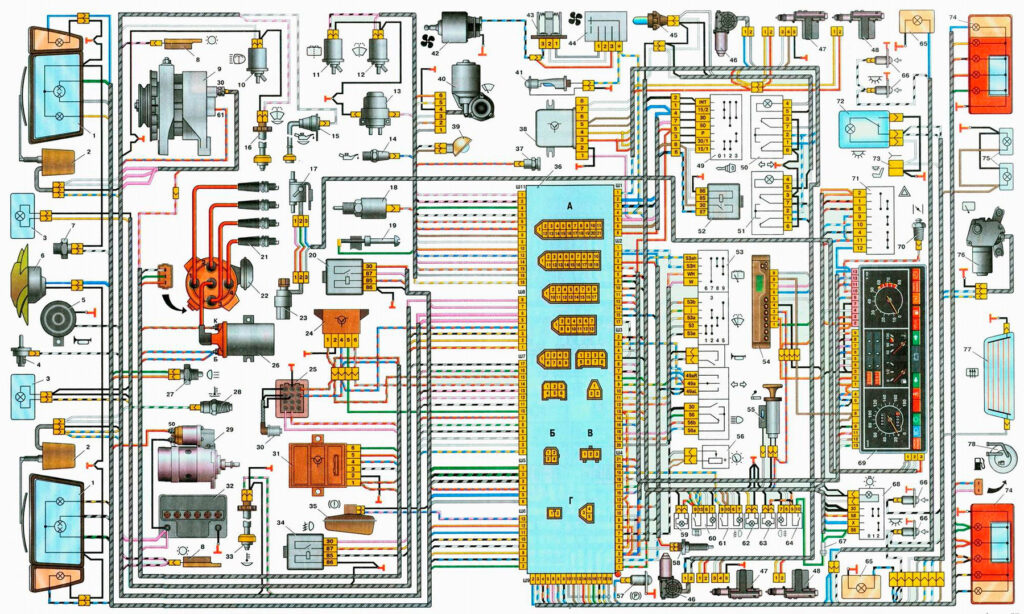

Схема оборудования ВАЗ 2109 инжектор

Схема оборудования немного отличается в зависимости от:

Высокой панели
Европанели
Низкой панели ВАЗ 2109.

Кстати, обновилась не только сама схема. На официальных или специализированных сайтах можно найти интерактивную схему, взаимодействовать с которой удобнее. К примеру, можно:

Просмотреть функциональность всех электроприборв. Например, проверить подключение задних фонарей ВАЗ 2109;
Проверить передачи электронных импульсов;
Защитить систему от разрыва или короткого замыкания.

Схема проводки ВАЗ 2109 21099 с европанелью

ВАЗ 2109 8 клапанов с европанелью отличается преимущественно визуально. Многие владельцы автомобилей отмечают, что торпеда действительно выглядит приятнее. Но есть некоторые нюансы и в самой схеме электропроводки. К примеру, на ней присутствуют электрические заслонки для направления потоков воздуха от печки или кондиционера. На высокой или низкой панели тоже присутствуют такие заслонки, однако они приводятся в движение механическим путем, а не электроприводом.

Схема блока реле и предохранителей 2109

Блок реле располагается под капотом со стороны левого ветрового стекла. Раньше большинство предохранителей были плавкими, из-за чего они быстро выходили из строя. Но сейчас используются биметаллические предохранители. Также схема почти не отличается от карбюраторной версии, равно как от типа используемого трамблера ВАЗ 2109.

На схеме можно просмотреть и то, что монтажный блок остается незащищенным. Цепи заряда аккумулятора и зажигания оснащаются теми же самыми предохранителями, что и раньше. Также в зависимости от комплектации распиновка схемы может изменяться.

Блок предохранителей 2114 3722010-18

Монтажный блок предохранителей 3722010-18 включает в себя реле:

Очистителя фар;
Аварийки;
Сигнала поворотов;
Омывателей и дворников;
Стоп-сигнала;
Габаритных огней;
Стеклоподъемников;
Звукового сигнала ВАЗ 2109;
Обогрева стекол;
Дальнего и ближнего света.

Блок предохранителей 2114 3722010-60

Этот блок включает в себя те же самые реле, которые и в номере 3722010-18. Но есть некоторые отличия, например, в схеме поворотников ВАЗ.

Важный момент: рассматривая схему коммутатора или любую другую, необходимо пользоваться расшифровкой по цветам. Она отличается в соответствии с номиналом силы тока. Но в некоторых схематичных официальных документах она может меняться.

Схема подключения фароочистителей

В первую очередь необходимо отметить, что фароочистители работают от отдельной кнопки, она не связана со стеклоочистителями или дворниками. Дело в том, что многие Самары не были изначально оснащены таким приспособлением. Поэтому оно устанавливается и подключается отдельно.

Для правильной установки необходимо изучить схему подключения коммутатора, чтобы присоединить к нему новое устройство. В зависимости от комплектации и модификации схема подключения может меняться, например, в особенностях подбора сечения и изоляционных характеристик проводов. Также нужно быть предельно внимательными, поскольку к коммутатору подсоединены и другие приборы, такие как дворники или, например, стеклоочистители.

Проблемы, связанные с инжекторной системой на ВАЗ 21099

1. Неисправности датчиков

Одной из первых проблем, которые могут появиться при использовании инжекторной системы на ВАЗ 21099, являются неисправности датчиков. Например, датчик кислорода может сбоить, что приведет к перекосу состава газов в отработавших газах. При этом автомобиль может начать «дергаться» на холостом ходу, потреблять больше топлива и терять мощность.

2. Засорение форсунок

Другой распространенной проблемой инжекторной системы на ВАЗ 21099 является засорение форсунок. Это может произойти из-за попадания грязи или песка в систему, а также при использовании некачественного топлива. Засорение форсунок приводит к тому, что автомобиль становится менее мощным, потребляет больше топлива, а его работа становится неравномерной и выбивающей из равновесия.

3. Неисправность электрической цепи

Еще одним фактором, способным нарушить работу инжекторной системы на ВАЗ 21099, является неисправность электрической цепи. В этом случае могут возникнуть различные проблемы, от плохой работы двигателя до полной его остановки. При неисправности электрической цепи могут потребоваться сложные ремонтные работы, а в некоторых случаях — замена неисправных узлов и деталей.

В целом, инжекторная система на ВАЗ 21099 имеет ряд преимуществ перед более простыми системами подачи топлива, но и требует более внимательного отношения со стороны владельца автомобиля. В случае возникновения проблем с инжекторной системой, необходимо обратиться к профессионалам, которые смогут диагностировать и устранить неисправности.

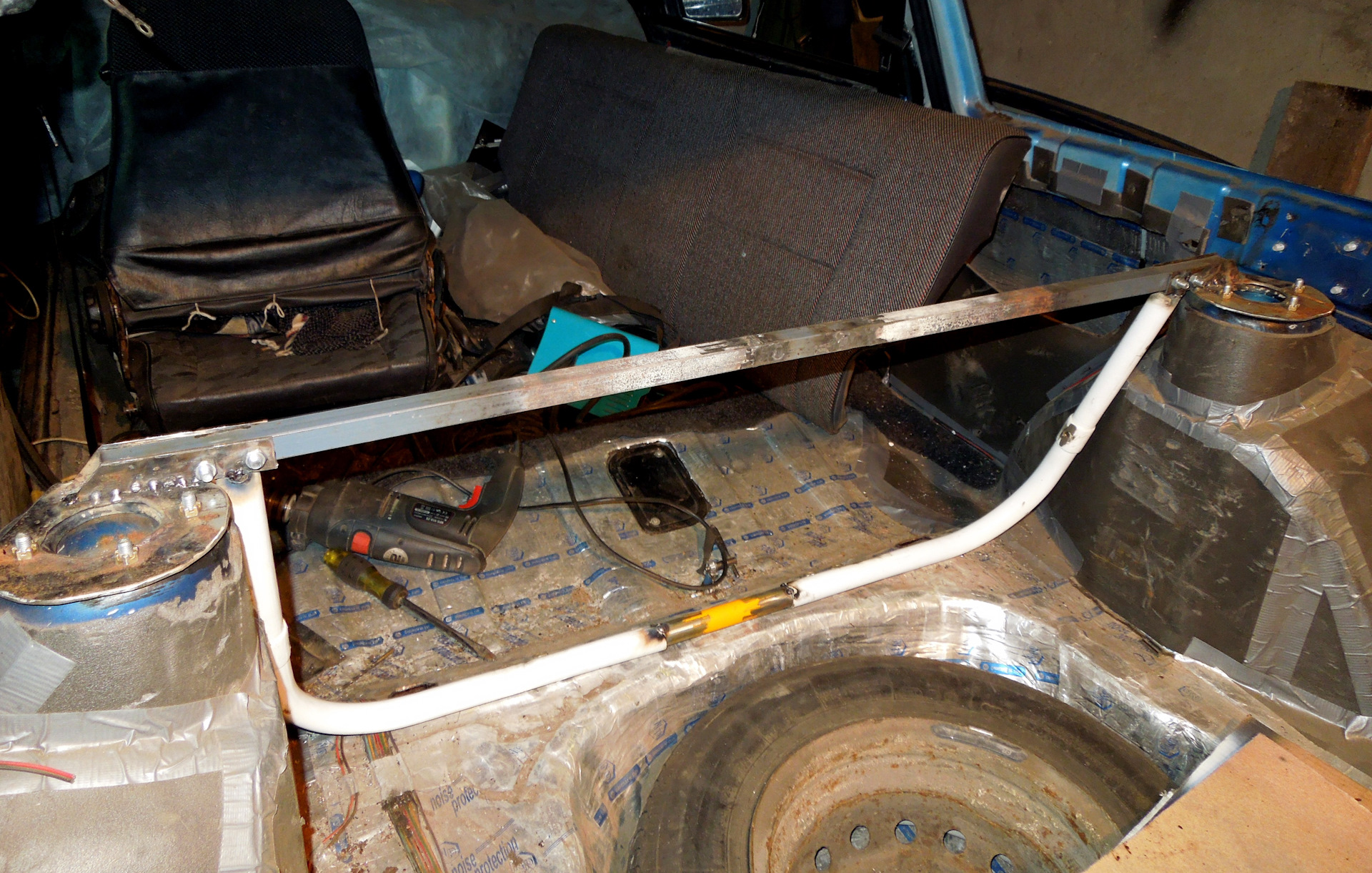

Алгоритм проведения кузовных работ на «девятке» в общих чертах

Ознакомимся с процессом проведения работ пока что в общих чертах:

В первую очередь надо будет снять те участки кузова, которые прогнили или деформировались;

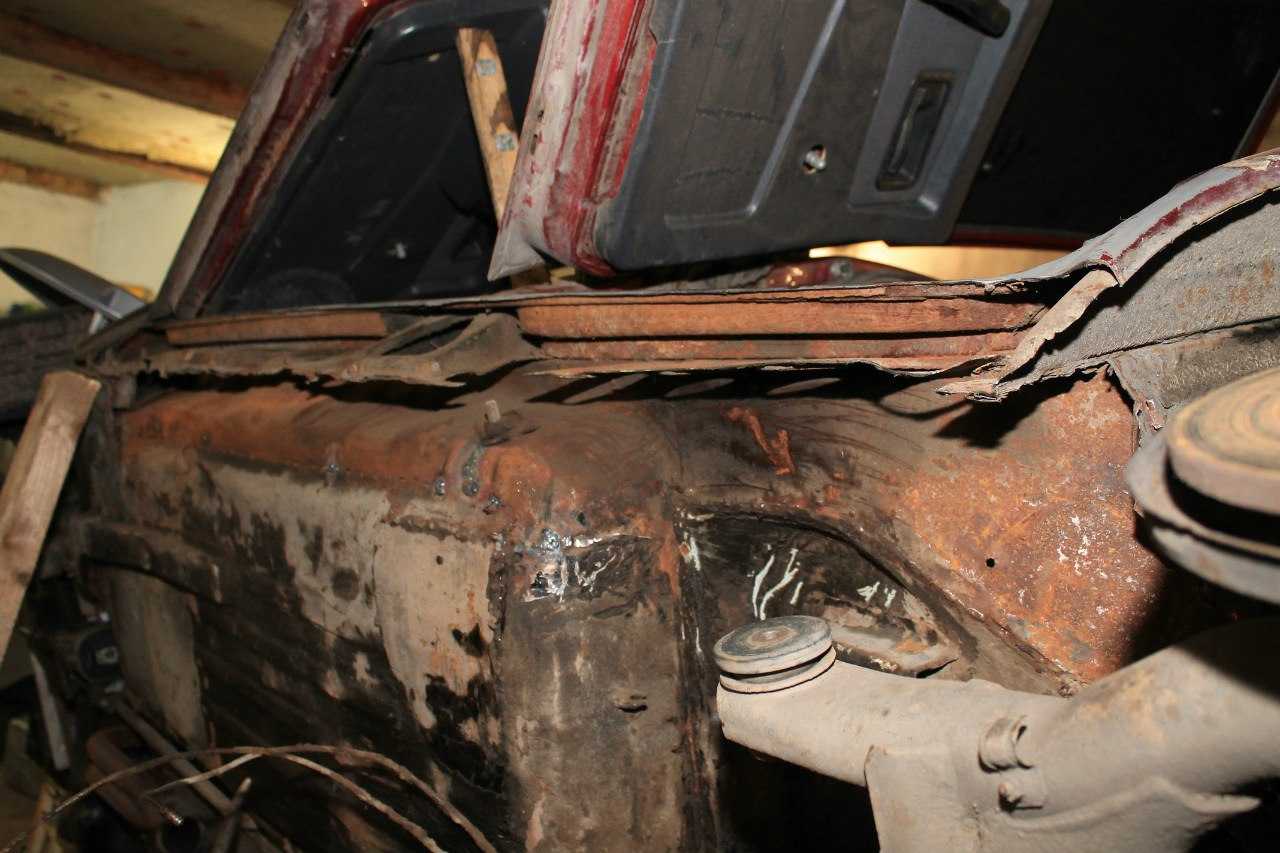

На «девятке» со временем гниет быстрее всего передний пол с порогами и усилителями, днище в задней части, двери и крылья.

Капот «девятки» тоже не может «похвастаться» выносливостью. В том месте, где стоит АКБ, он покрывается ржавчиной;
Пол топливного бака – считается тоже заметной проблемой на «девятке»;
Та же участь постигает со временем отражатели оптики, глушитель и другие части.

Вообще, коррозия – это проблема номер один для отечественных автомобилей. Вроде бы, уровень антикоррозийной защиты на них проведен неплохо, но ржа со временем проедает все, и от этого никуда не деться.

Осуществляется разборка моторного отсека, обязательно сливается ОЖ и радиатор;
Убираются двери;
Если впереди установлен телевизор (усилитель), то и его надо разобрать;
Гнилые участки придется срезать болгаркой;
Отрезать также придется ржавые панели, крылья;
Дыры можно просто заварить или поставить заплатки;
На проблемные участки рекомендуется ставить дополнительные металлические куски;
Брызговики надо обязательно усилить новыми элементами, а затем прихватить точечной сваркой;
Обязательна также подгонка новых деталей к кузову, чтобы не вышло никаких проблем;
Крепление крыльев, порогов желательно осуществлять саморезами, болтами с последующей сваркой деталей.

После этого можно приступить к свариванию нового пола. На данном этапе работ широко используются заплаты, усилители и соединители. Обязательно в конце покрыть все участки антикором;
Арки лучше поставить тоже новые, а не заморачиваться с их ремонтом.

Покрывать арки желательно смолой, смешанной с отработанным маслом. Это отличное средство против ржи, только вот на днище его не наложишь по известным причинам.

Восстановление коррекции изначального состояния кузова и деталей своими руками подразумевает, как правило, простую покраску и удаление вмятин. Не обходится без полировки, которая неплохо защищает поверхность от коррозии.

Что касается полного восстановления кузова, попавшего в ДТП, то здесь уже потребуется услуга профессионалов. Только в автосервисе можно правильно восстановить кузов, согласно базовым контрольным точкам. Здесь и оборудование соответствующее есть, и специфическая технология проведения мастерам хорошо известна.

В любом случае перед осуществлением ремонтных работ проверить состояние кузова надо. Наиболее известный способ проверки подразумевает измерение дистанций между контрольными точками и последующая их сверка с паспортными показателями.

Конкретно проверяется кузов так:

Сверяются размеры по диагонали;
Изучается состояние стоек автомашины;
Крыша подвергается зрительному осмотру, замеряются размеры диагоналей дверной рамы и самой крыши;
Особое внимание уделяется замеру лобовой и задней оконной рамы;
Наконец, требуется подробный зрительный осмотр автомобиля со всех ракурсов. Может где выпуклость имеется, зазор больше и так далее.

Подкапотная проводка ВАЗ-2109 (инжектор, карбюратор): схема

Автомобили семейства ВАЗ представляют собой практичные транспортные средства, однако качество изготовления отдельных механизмов и систем оставляют желать лучшего. В связи с этим владельцы таких машин нередко сталкиваются с всевозможными неисправностями и вынуждены выполнять профилактический ремонт.

В конструкции автомобиля есть несколько категорий узлов, которые требуют к себе пристального внимания и отношения.

К их числу относятся:

Тормоза.
Рулевой механизм.
Подкапотная проводка ВАЗ-2109 и электрическая сеть внутри салона.

Поэтому важно понимать, что поломка в одной из вышеперечисленных систем грозит серьезными последствиями как для водителя, так и для пассажиров

Управляемость транспортного средства

Так, с первыми двумя категориями все предельно ясно:

Каждый владелец понимает, чем может обернуться потеря управляемости машиной.
Все выявленные поломки сразу же устраняются ремонтом или полной заменой деталей.

Однако с проводкой все не так просто. Почему-то все привыкли думать, что подкапотная проводка не предоставляет никакой опасности. Но это очень большое заблуждение.

Подкапотная проводка подразумевает следующие категории:

Провода системы зажигания.
Системы освещения, габаритных огней.
Система подключения датчиков и блока управления.
Провода, которые отвечают за работу электродвигателя радиатора, омывателя, стекол, стеклоочистителя.

В хорошем состоянии проводки все токоведущие части изолированы и качественно зафиксированы в подкапотном пространстве с учетом всех необходимых физических, а также температурных показателей работы ДВС.

Однако во время эксплуатации автомобиля крепления могут ухудшаться, что повлечет за собой:

Ослабевание контакта.
Разрушение изоляции при контакте с горячими поверхностями двигателя и коллектора.
Образование потертостей и оголение жил проводов.
Окисление контактных соединений из-за чего может пропасть «масса».

Большинство владельцев ВАЗ-2109, а также других модификаций отечественного автопрома занимаются самостоятельным ремонтом повреждений, в которых непосредственным участником является изолента. Однако это лишь временное решение, которое непригодно для постоянной эксплуатации машины. При наличии проблем с проводкой лучшим выходом из ситуации будет ее полная замена. Согласно инструкции жгуты необходимо укладывать в гофру, чего нет на большинстве машин.

Нюансы подкапотной проводки

Для проводки под капотом автомобиля присутствует достаточно много опасностей, которые могут повлиять на ее исправную работу.

В этом месте совмещены самые важные системы и устройства, которые обладают высокими физико-химическими показателями:

ДВС – источник избыточного тепла, который «хорошо» разогревает близко размещенные узлы.
Топливная система – взрывоопасные пары смеси воздуха и бензина.
Силовые детали в виде реле, электродвигателей, блоки розжига фар и самостоятельно устанавливаемые противотуманки.

Соответственно, если состояние проводки пребывает в плачевном состоянии или ухудшается постепенно – лучше всего ее заменить. В противном случае возможны проблемы.

Переоборудование карбюратора на инжектор ВАЗ 2109

Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors.

коробка воздушного фильтра;
ресивер;
коллектор;
бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака

Перед тем как разбирать карбюраторную систему, промойте и просушите новый бензобак и установите электрический бензонасос. Помните, что стрелки на них, в обоих местах должны совпадать. Удостоверьтесь, что поплавок датчика, показывающего уровень топлива в бензобаке.

Отверстия для крепления модуля и датчика

Далее нужно сделать в блоке цилиндров отверстие для крепления под кронштейн, предназначенный для модуля зажигания глубиной 20 мм, и еще одно — для датчика детонации (16 мм). Для этого слейте тосол и снимите радиатор вместе с бампером.

Иногда такие отверстия могут быть сделаны уже на заводе. Если же их нет, то под модуль и датчик предусмотрены специальные канавки. Будьте внимательны и не просверлите блок насквозь! Если сомневаетесь, пусть вместо вас это сделает мастер.

Охлаждение, генератор

Среди прочего, нужно поставить новый патрубок для жидкости охлаждения, а в радиаторе поменять датчик температуры. После этого нужно слить масло и убрать оттуда поддон, снять зубчатый шкив и ремень, и установить специальный демпфирующий шкив генератора вместо стандартного.

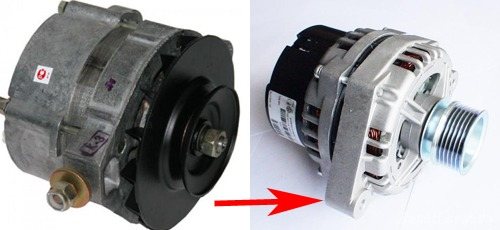

Затем необходимо поставить новый генератор, так как новая система требует большего напряжения чем обычно. Здесь не обойтись только обычной заменой шкива. Генератор в наш ВАЗ 2109 нужно поставить новый — это обязательно. В противном случае генератор просто придет в негодность.

Провода, подключение приборов

Далее нужно выкатать бензин — бак должен стать легче.
Затем, перед тем как приступать к дальнейшим манипуляциям, снимите аккумулятор.
После этого снимите трамблер и бензонасос со всеми дополнениями, фильтр для воздуха, карбюратор и тросы (газа и подачи воздуха).

Если все сделано, отсоедините провода, отвечающие за зажигание. Они находятся под капотом. Убираем также топливные трубки, коммутатор, бензобак и шланг вакуумного усилителя, который нужно сделать длиннее. Его можно взять от одной из прошлых версий ВАЗ.

Также разберите панель с приборами. На ней есть лампочка check engine, которую нужно подключить к проводу. От мотора в кабину нужно вывести жгут зажигания, а к монтажной коробке подсоединить провода, отвечающие за жгут впрыска.

Провода, которые остались от реле карбюраторного вентилятора нужно замкнуть вместе с датчиком включения вентилятора.

В отведенных для этого местах крепим все предохранители, реле и контроллер

Кроме того, важно подключить бензонасос к приборной панели. Это нужно для правильных показаний уровня топлива (стандартный просто убираем)

Блок имеет сбоку головку с заглушкой, на которой нужно закрепить массу жгута, отвечающего за впрыск топлива

Также важно не забыть установить ресивер и коллектор, а также дроссельный патрубок и топливную рейку

Монтаж топливной магистрали

Больше всего времени и сил забирает топливная магистраль, которую нужно провести по дну нашего ВАЗ. Очень трудно протянуть топливный провод под рулем. После всего закрепите топливные шланги и фильтр. Для фильтра на дне авто есть специальные болты. В конце поставьте на место бензобак и подсоедините топливную линию, а также поставьте на их места зажигание, датчики и высоковольтные провода.

На данном этапе важно крепко закрепить все шланги и массу. Если этого не сделать, не оберешься проблем впоследствии

Остается только установить патрубок (его шланг) и подогрев для него, фильтр для воздуха, а также шланги для картерной вентиляции

После запуска автомобиля, а двигатель должен заработать бесперебойно, подключите анализатор газа и ДСТ-2 (диагностический сканер-тестер). Необходимо сбросить ошибки и отрегулировать состав смеси на холостом ходу

Остается только установить патрубок (его шланг) и подогрев для него, фильтр для воздуха, а также шланги для картерной вентиляции. После запуска автомобиля, а двигатель должен заработать бесперебойно, подключите анализатор газа и ДСТ-2 (диагностический сканер-тестер). Необходимо сбросить ошибки и отрегулировать состав смеси на холостом ходу.

Замена карбюратора на инжектор, у автомобилей УАЗ и Газель, слегка отличается. Отличия связана с особенностями двигателя Газель.

Ремонт блока цилиндров, коленвала и маховика ВАЗ-2109

После разборки тщательно очистите, промойте и просушите все детали.

Расточку и хонингование цилиндров обязательно проводите в специализированных мастерских.

1. Тщательно очистите с поверхностей блока цилиндров остатки старых уплотнительных прокладок. Внимательно осмотрите блок, особенно в местах отверстий под болты крепления головки блока. Если на блоке появились трещины, его надо заменить.	2. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под водяной насос и залейте керосин в рубашку охлаждения. Если заметна течь керосина, значит блок не герметичен и его надо заменить.
3. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и другие дефекты, расточите цилиндры под ремонтный размер или замените блок цилиндров. При дефектах глубиной более 0,8 мм блок ремонту не подлежит и его надо заменить. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствие износа цилиндров, снимите его шабером.	Предусмотрены два ремонтных размера цилиндров. Первый ремонтный размер: диаметр цилиндров увеличен на 0,4 мм. Второй ремонтный размер: диаметр увеличен на 0,8 мм. Даже если дефекты обнаружены только в одном цилиндре, необходимо расточить все четыре цилиндра под один ремонтный размер.
4. Замерьте диаметры цилиндров в двух перпендикулярных плоскостях (вдоль и поперек блока цилиндров) и четырех поясах. Если полученный результат хотя бы в одном цилиндре превышает номинальный более чем на 0,15 мм, надо расточить цилиндры под следующий ремонтный размер.	Для измерения цилиндров существует специальный прибор – нутромер.

5. Проверьте зазоры между вкладышами коренных подшипников и шейками коленчатого вала.

Номинальный зазор должен быть в пределах 0,026–0,073 мм. Предельно допустимый зазор составляет 0,15 мм. Если полученный результат превышает 0,15 мм, коленчатый вал надо прошлифовать под следующий ремонтный размер и установить вкладыши соответствующего ремонтного размера.

Завод-изготовитель рекомендует проверять зазоры с помощью пластмассовой калиброванной проволоки следующим образом:

1). Тщательно очистите постели и крышки от масляных отложений.

2). Очистите шейки коленчатого вала и вкладыши подшипников.

3). Уложите коленчатый вал на постели коренных подшипников с установленными вкладышами.

4). Положите на шейки коленчатого вала обрезки калиброванной пластмассовой проволоки.

5). Установите крышки коренных подшипников с установленными в них вкладышами, заверните болты крепления крышек и затяните моментом 82 Нм (8,2 кгс·м), не проворачивая коленчатый вал.

6). Снимите крышки коренных подшипников. Зазор определяется по степени сплющивания проволоки с помощью шкалы, нанесенной на упаковку проволоки.

6. Тщательно прочистите и промойте масляные каналы коленчатого вала.

7. Если на коренных и шатунных шейках есть незначительные задиры, риски, царапины или износ шеек превышает 0,03 мм либо овальность шеек больше 0,03 мм, то нужно прошлифовать шейки до ближайшего ремонтного размера.

Затем отполируйте шейки и притупите острые кромки фасок масляных каналов абразивным конусом. Промойте коленчатый вал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех шеек не должна превышать 0,005 мм. После шлифовки шеек установите вкладыши соответствующих ремонтных размеров. Если на коленчатом валу есть трещины, замените его.

8. Осмотрите вкладыши коренных подшипников. Если на них есть риски, задиры, отслоения, вкрапления твердых частиц и т.п., замените вкладыши.

avtomechanic.ru

Испытание

Ничего лишнего

Эти два автомобиля выглядят вполне привлекательно. Их дизайн лишен вызывающих решений, однако он гармоничен и продуман. «Девятка» имеет более стремительный профиль кузова, в то время как 21099 более степенен, респектабелен.

По части геометрической проходимости незначительное преимущество у 2109 − за счет более коротких свесов кузова. А вот, ездить по ухабам на 21099 проблематичнее по причине длинной кормы.

Удобно и уютно

Интерьер обоих «Самар» идентичен. Стоит заранее оговориться, что качество материалов отделки далеко от идеала − повсюду жесткий, гулкий пластмасс. Безусловно, пластик позволил снизить вес автомобилей, однако он лишил ВАЗовские модели того налета роскоши, которым славятся Жигули классического семейства. В то же время, эргономика хороша и отвлекаться от дороги не приходится благодаря компактному расположению органов управления.

Упругие передние кресла обеспечивают неплохую фиксацию тела. Однако, рослый водитель пожалуется на недостаток регулировки своего сиденья в продольной плоскости. На заднем диване вольготно только двум пассажирам, и при условии роста менее 175 сантиметров.

Что касается багажного отделения, то между 2109 и 21099 здесь есть отличия. У «Девятки» объем багажника составляет 270 литров, в то время как у его более практичного соплатформенника данный показатель равен уже 400 литрам.

Знакомые повадки.

Наиболее востребованный мотор для обоих авто − установка 1.5 литра, выдающая 70 лошадиных сил. Такой агрегат обладает неплохим подхватом в зоне средних оборотов, а чувствительная педаль акселератора усиливает ощущения от разгона.

Механическая трансмиссия со сближенным передаточным рядом дает возможность неплохо реализовать потенциал мотора на первых трех передачах, однако четкость переключений, избирательность передач посредственные.

ВАЗ 21099 относительно 2109 немного устойчивей на высокой скорости. Однако, в поворотах «Девятка» кажется более цельной и имеет лучшую устойчивость на дуге. Рулевое управление информативное, но длинная рулевая рейка лишает баранку чувствительности в нулевой зоне.

Длинноходная подвеска уверенно отрабатывает неровности, не пробивая при полной загрузке салона. Хотя, она жестковата, поэтому не может обеспечить высокую плавность хода даже на мелких ухабах.

Схема печки ВАЗ 2109: варианты улучшения

Устройство и эксплуатация печки ВАЗ 2109 не подразумевает никаких сложных процедур. Однако, заводской отопитель, чаще всего, не может распределить равномерно горячий воздух в ноги и на лобовое стекло. Проведенная модернизация на ВАЗ-2114, вопреки ожиданиям, не смогла решить эту проблему. Однако, безвыходных положений не бывает, и, представленная схема печки ВАЗ 2109 поможет каждому, у кого есть желание и запас времени, решить эту задачу своими руками.

В процессе работы нам понадобятся:

пенопласт и битопласт;
силиконовый или акриловый герметик;
набор отверток и ключей;
емкость для сбора охлаждающей жидкости;
лист меди или алюминия.
