Регулируем сцепление на ваз-2110 своими руками

Регулировка узла

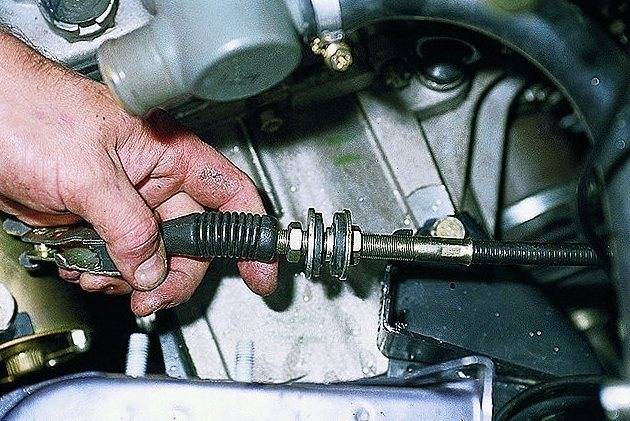

«Пробуксовка» и «ведение» устраняются путем регулировки сцепления. Отрегулировать положение подшипника несложно и все можно сделать своими руками. Для выполнения этой операции потребуется всего лишь линейка (на 20-25 см) и два ключа на 10.

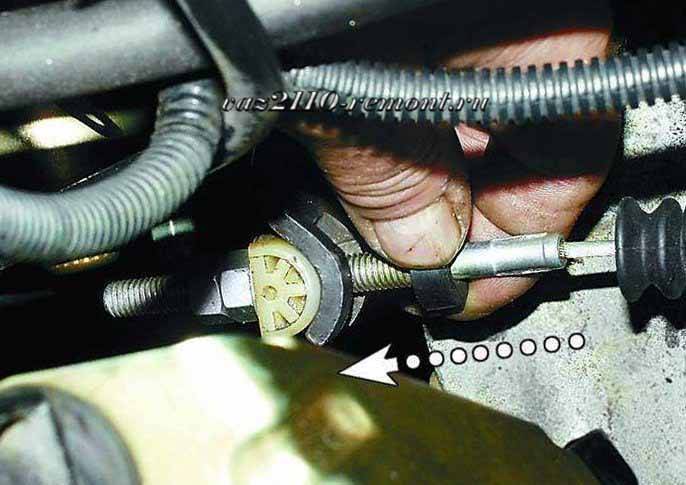

Технология регулировка такая:

Проверку и регулировку сцепления следует проводить не только при «пробуксовке» или «ведении». В процессе работы фрикционные накладки поверхности стираются, и толщина диска меняется, что влияет на расстояние между подшипником и пружиной. Поэтому следует периодически проверять и корректировать положение педали.

Ремонт узла

Составные части сцепления ремонту не подлежат, и для восстановления работоспособности узла все неисправные элементы нужно поменять. А чтобы произвести замену, нужно демонтировать с авто КПП.

В целом, общий алгоритм работ выглядит так:

• Авто ставим на яму;
• Срываем гайки крепления валов привода в ступице;
• Вывешиваем передок и снимаем передние колеса;
• Выводим из ступицы приводные валы;
• Выбиваем из КПП внутренние ШРУСы привода;
• Отсоединяем все элементы, подходящие к коробке (тяги механизма управления КПП, тросы спидометра и сцепления, проводку);
• Демонтируем стартер;
• Снизу отсоединяем стабилизатор поперечной устойчивости;
• Демонтируем продольную балку подрамника;
• Откручиваем болты крепления коробки к двигателю (подставив под узел упор);
• Демонтируем КПП;

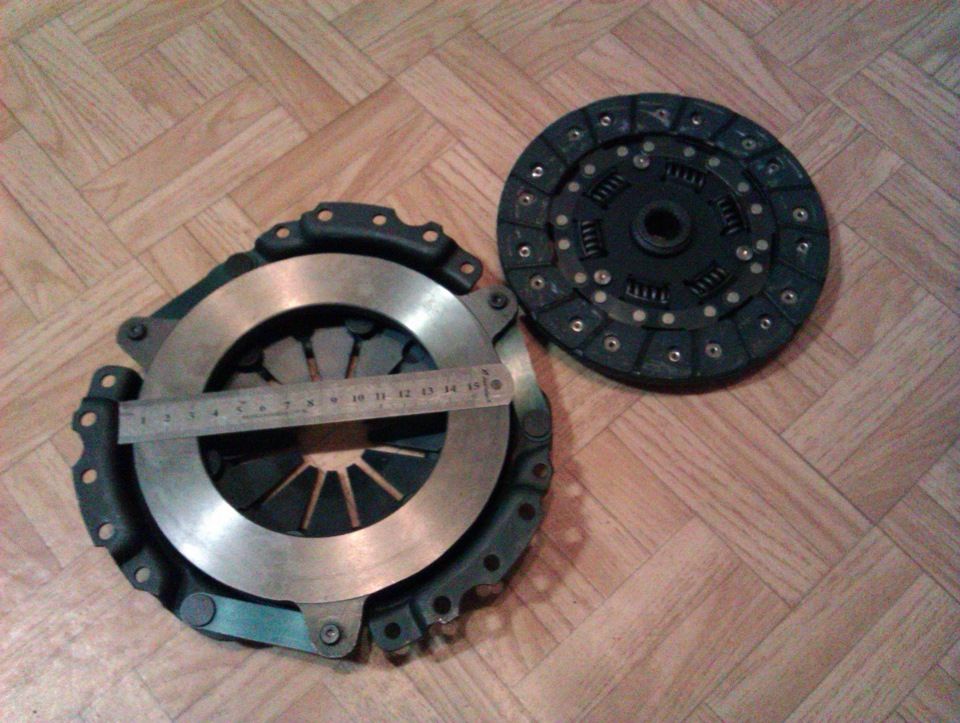

После этого удастся снять компоненты сцепления. Корзина с ведущим диском и расположенным под ним ведомым диском будут располагаться на маховике, подшипник же вместе с направляющей и вилкой отойдут вместе с коробкой.

Добравшись до необходимых деталей этого выполняется замена вилки сцепления, корзины, подшипника, дисков.

Сборка выполняется в обратной последовательности. Но чтобы все правильно поставить, следует учесть один нюанс – центровку ведомого диска. При установке корзины диск может сместиться из-за чего КПП поставить на место не удастся. Решить проблему позволяет правка, сделанная из обрезка первичного вала КПП.

Как заменить сцепление на ОКА

ока регулировка сцепления Как отрегулировать сцепление в машине Буксует сцепление на Оке Как заменить сцепление на оке. ваз ока доработка сцеплнения регулировка троса сцепления Камаз 1111-03 Ока Как отрегулировать привод сцепления. Как подтянуть сцепление на ВАЗ.Регулировка сцепления на ВАЗ 2115,2114,2113,2199,2109,2108 ОКА замена сцепления Автомобиль ОКА . Скрытый и редкий дефект . Когда Палится Сцепление 1 -ый и самый простой способ проверки состояния сцепления Болтается рычаг КПП. Как быстро отремонтировать? регулировка сцепления .самый легкий способ ваз 2110.2111.2112 Регулировка сцепления ваз 2109. Как отрегулировать педаль сцепления ваз 2109

Замена сцепления на Оке ч.2 Замена диска сцепления на автомобиле ОКА Через верх Трос привода сцепления ВАЗ Ока 1111 Пропало сцепление,на что сразу обратить внимание

VESKO-TRANS.RU

Замена сцепления ВАЗ-2109 без разведение подштанники

Даже если вы будете следовать всем инструкциям, приведенным в руководстве по эксплуатации автомобиля, замена Сцепление не легкое вообще. Необходимым условием для этого является то, что не у каждого автовладельца есть яма, путепровод и, мягко говоря, лифт.

Если вы перейдете на 100, сцепление изменится почти через час, но цена не поднимет вам настроение, и своими руками, скорее всего, будет полезно выполнить эту задачу в течение всего дня, если не двух. Все зависит от ваших знаний и скорости. Большая часть времени уходит на разборку и сборку, а на установку самих деталей уходит 20-30 минут. Граждане! При замене сцепления без снятия коробки. хорошо. Как обойтись без ямы и лифта?

Начиная

Первое, что обычно интересует автолюбителя при замене сцепление

: Можно ли заменить без снятия коробки передач? Везде, где вы ищете ответы, смотрите видео или фото, конкретного ответа нет. Но, в конце концов, вы, вероятно, сталкиваетесь с чьим-то обзором, в котором говорится, что процедура вполне реальна. Кроме того, вы можете даже привести примеры. Замена сцепления ВАЗ 2109 без полного снятия коробки своими руками. Замена сцепления без снятия окна это бревно. Подготовка машины к работе, частичное снятие коробки передач, замена сцепления, центровка. Здесь вы все поймете. пора заняться делом и поменять деталь самостоятельно.

Порядок сборки коробки передач автомобиля Ока.

Картер коробки передач. Подготавливаю для запрессовки сальника первичного вала. Кстати сказать — запорол два сальника. Разобравшись понял — проблема была в заусенце на посадочном месте. Так что лучьше перед установкой сальников проверить то место где они будут стоять.

На блоке всё готово. Сцепление стоит. Как оправка подойдёт цилиндрик диаметром 15 мм.

Запресованный сальник первичного вала коробки передач. Предварительно перед установкой сальник сбоку покрывал тонким слоем герметика.

То же с сальниками полуосей. Но тут главное не перепутать правый с левым. Это правый.

А это левый. Только изнутри.

Подшипники запресовываются просто. Главное не перекосить. И не забыть под подшипник вторичного вала подложить пластмассовый грибочек — маслосборник.

Шток выбора передачь и рычаг штока. Главное — обезжирив резьбу проклеить её специальным анаэробным клеем — фиксатором.

Примеряю собранный механизм выбора и переключения передач

Да. Главное не забыть про сальник штока выбора передач. Кстати туда и правда влезает несколько сальников. Вниз я поставил новый а на верх аккуратно вынутый старый.

Хвост штока выбора передач

Это предварительно отрегулированная ведомая шестерня главной пары с дифференциалом и новыми подшипниками. Ставлю её на место.

Установил шестерню с дифференциалом.

Два вала — первичный и вторичный. Вторичный с шестернями и синхронизаторами. Все уже с напресованными подшипниками (внутренние только наружные обоймы) и закрученными задними гайками.

Да. Чуть не забыл. Нужно сальники смазать пластичной смазкой. Какой — указано в книжке по ремонту. Так что надо почитать.

Ставлю валы. Валы ставяться вместе — парой. Иначе никак. Но это не сложно.

Дошло дело до механизма выбора передач. Открываю баночку и достаю сухарики — блокираторы. Смое главное — не потерять!

Вот в эти дырочки вставляются толстые блокираторы. Они предохраняют от случайного параллельного перемещения штоков. Один шток перемещаясь блокирует два других.

Один сухарик уже на месте. Вставлять лучше пинцетиком. Но можно изловчиться и чистой отвёрткой.

Ещё разок крупным планом то место куда это всё вставляется.

А этот сухарик вставляется в отверстие штока 3-4 передач (тот что по серединке).

Сухарики и штоки вставлены на место.

Вставляю механизм выбора и переключения передач в сборе со штоками и паралельно с шестернёй заднего хода (иначе она потом не влезет).

Вот так это выглядит сбоку.

Потом конечно же штоки можно будет вынимать. Что я и делал, устанавливая вилки на штоки. Ставлю вилку 3-4 передач.

Вилка 3-4 стоит. Ставлю вилку 1-2.

А это анаэробный клей — фиксатор резбы. Я мазал соединение штока выбора передач с рычагом выбора передач и болты — фиксаторы вилок на штоках.

Да. Перед тем как закрепить вилки на штоках нужно не забыть закрепить механизм выбора так как больше снимать я его не собираюсь

АХТУНГ! Обращаю внимание на правильное положение вилки 3-4 передач. Не забыть бы вычещеный магнитик для сбора опилок! Опилки появляются в процессе работы коробки

И чтобы не засорять масло они собираются на этот магнит

Не забыть бы вычещеный магнитик для сбора опилок! Опилки появляются в процессе работы коробки. И чтобы не засорять масло они собираются на этот магнит.

Настало время соединять корпус коробки. Приготовился мазать герметиком. Столика подходящего не было и я извернулся вот так вот. Поставив верх корпуса наоборот на подшипники валов.

После акуратно намазал герметиком сторону и стал ждать, давая герметику немного схватиться.

Герметик на фланце половинки корпуса.

Пока сохнет герметик я счёл НЕ ЛИШНИМ по книге проверить, правильно ли я всё собрал и что я мог забыть.

Особенно это хорошо видно на общем чертеже.

И так! Половинки споловинены. Все валы и штоки вошли в свои дырки. Я потихонечку протягивал болты, следя чтобы герметик схватился по стыку ровно. Да! Забыл отметить — гайки подшипников на валах нужно закернить в пазы. Да, и не забыть про стопорные разрезные кольца подшипников.

Теперь пришла пора промазать герметиком заднюю крышку и надеть её. Технология та же. Выжидаем пока герметик немного схватится. Ставлю. Слежу чтобы герметик равномерно распределился. Жду пока герметик схватится сильнее. И после равномерно протягиваю шесть гаек.

Ставлю направляющую выжимного, вилку и выжимной, смазывая по ходу смазкой.

Ставлю кулису и гофрой.

И устанавливаю коробку. К слову скажу что без полуосей и без ГБЦ коробка ставится сверху удобнее чем снизу. Что ещё раз доказывает что Оку удобнее ремонтировать комплексно!

Вот и всё. Теперь не много осталось.

Начало работы

1-ое, что обычно интересует автолюбителя при подмене сцепления

: можно ли произвести замену, не снимая КПП? Где бы вы ни искали ответ, просматривали ролики или фото, конкретного ответа нет. Но в итоге, вполне вероятно, что вы наткнетесь на чей-то отзыв, в котором говорится, что процедура вполне реальная. Кроме этого, вам даже примеры привести могут. Замена сцепления ваз 2109 без полного снятия коробки своими руками. Замена сцепления без снятия коробки ока — logbook lada. Подготовка автомобиля к проведению работ, частичное снятие кпп, замена сцепления, центровка. Здесь вам станет все ясно – пора приступать к делу, и менять деталь собственноручно.

Для начала необходимо найти пару больших пеньков, высота которых около 40 сантиметров и несколько брусков. Для того чтобы подстраховаться и машина не упала прямо во время ремонта, нужно под днищем автомобиля установить два простых колеса.

Даже находясь уже под машиной, можно сомневаться, проводить ли замену, не снимая коробку, ведь если КПП упадет на землю, поднять ее будет очень сложно, так как по дну машины с ней подлезть практически невозможно. замена сцепления ока без снятия коробки.Неисправности сцепления могут проявляться в виде слишком большого или слишком малого свободного хода педали, резкого, рывками, включения. Сначала надо полностью отключить АКБ, обесточив всю систему. После этого и начинается весь процесс. Следующий шаг – снятие всех лишних элементов, а именно:

Как все работает

Принцип функционирования сцепления «Ока» несложный – корзина жестко закрепляется на маховике. Между ведущим диском корзины и поверхностью маховика размещен ведомый диск, который посажен на перв. вал коробки посредством шлицов. За счет отжимной пружины (диафрагменного типа) ведущий диск поджимает ведомый к маховику, и между поверхностями указанных элементов возникает сила трения, что обеспечивает передачу вращения на вал коробки.

Для отсоединения КПП от двигателя, водитель жмет на педаль сцепления, тем самым посредством троса тянет вилку. Та в свою очередь смещает подшипник по направляющей в сторону корзины. Смещаясь, подшипник давит на отжимную пружину, и ведущий диск уходит вглубь корзины. При этом ведомый диск высвобождается, что обеспечивает разрыв передачи вращения.

Для начала движения, водителю необходимо после включения скорости на КПП (при выжатом сцеплении) отпускать педаль плавно. При этом ведущий диск зажмет ведомый не сразу, и трение между ними будет возрастать постепенно (поначалу диски между собой будут проскальзывать), но по мере нарастания трения передача вращения будет увеличиваться, что обеспечивает «мягкий» старт без рывков.

Как все работает

Принцип функционирования сцепления «Ока» несложный – корзина жестко закрепляется на маховике. Между ведущим диском корзины и поверхностью маховика размещен ведомый диск, который посажен на перв. вал коробки посредством шлицов. За счет отжимной пружины (диафрагменного типа) ведущий диск поджимает ведомый к маховику, и между поверхностями указанных элементов возникает сила трения, что обеспечивает передачу вращения на вал коробки.

Для отсоединения КПП от двигателя, водитель жмет на педаль сцепления, тем самым посредством троса тянет вилку. Та в свою очередь смещает подшипник по направляющей в сторону корзины. Смещаясь, подшипник давит на отжимную пружину, и ведущий диск уходит вглубь корзины. При этом ведомый диск высвобождается, что обеспечивает разрыв передачи вращения.

Для начала движения, водителю необходимо после включения скорости на КПП (при выжатом сцеплении) отпускать педаль плавно. При этом ведущий диск зажмет ведомый не сразу, и трение между ними будет возрастать постепенно (поначалу диски между собой будут проскальзывать), но по мере нарастания трения передача вращения будет увеличиваться, что обеспечивает «мягкий» старт без рывков.

Меняем сцепление

Готово практически все для того, чтобы вырвать коробку от двигателя, но не стоит спешить. Для того чтобы продолжить процесс, нужны два болта с верхнего рычага классики. Они имеют такую же резьбу, как и те, что стянуты блок ДВС и коробка. Вкручиваем их сверху, и уже после этого можно начинать разъединять узлы с помощью небольшого ломика.

Представленная замена сцепления

ВАЗ-2109 – достаточно кропотливый процесс, но ради того, чтобы сделать все быстро и надежно, можно пойти на многое. Замена радиатора печки ваз-2115 без снятия панели. Через щель, которая образовалась после предыдущей процедуры, нужно избавиться от выжимного подшипника, болты выкручиваем на корзине. А вот установка несколько отличается от инструкции, что можно найти в пособниках. Новый выжимной ставим на свое место. После этого устанавливаем диск на маховик и сверху него корзина. Болты закручиваем буквально на два оборота, затягивать их нельзя. Ока замена сцепления. Ремонт оки ч1( замена коробки и вилку сцепления без снятия

Дальше очень осторожно начинаем насаживать первичный вал на шлицы диска

«Пробуксовка», «ведение»

Одно из важных условий нормальной работы сцепления – положение выжимного подшипника относительно отжимной пружины. При отпущенной педали подшипник не должен соприкасаться к пружине, при этом во время нажатия на педаль – давить на нее с необходимым усилием, чтобы отвести ведущий диск. Неправильное положение подшипника приводит к двум наиболее распространенным проблемам со сцеплением – «пробуксовке» и «ведению».

Сцепление «буксует» в том случае, когда подшипник даже при отпущенной педали поджимает пружину, из-за чего ведущий диск не до конца зажимает ведомый. В результате не достигается нужная сила трения между поверхностями и при нагрузке диски проскальзывают. Сопровождается такая проблема снижением тяги авто, появлением специфического запаха в салоне (при проскальзывании фрикционные накладки «горят»), повышенной шумностью при работе мотора (подшипник постоянно вращается, создавая дополнительный звук.

«Ведение» возникает, когда подшипник располагается относительно пружины на большем расстоянии, чем требуется. Из-за этого хода педали недостаточно, что подшипник, воздействуя на пружину, полностью отжал ведущий диск. В результате при нажиме на педаль вращение продолжает передаваться на трансмиссию. Последствиями такой проблемы являются появление запаха горения в салоне, автомобиль не останавливается после выжима педали (после остановки движения).

ВАЗ 1111 1988-2003: Снятие и установка коробки передач Ваз 1111 ОКА

• ключи «на 10», «на 13», «на 17» и «на 19»
• упор под коробку передач

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи. Слейте масло из коробки передач. Снимите стартер. Ослабьте затяжку гаек ступиц и гаек крепления передних колес.

1. Отверните гайку крепления наконечника “массового” провода к коробке передач и.

2. . отсоедините его от коробки передач.

3. Отсоедините трос привода от вилки выключения сцепления и кронштейна на задней крышке коробки передач и отведите его в сторону (см. подраздел 11.2.6.).

4. Отвернув гайку крепления, отсоедините трос привода спидометра от коробки передач.

5. Отверните верхний болт крепления коробки передач к двигателю.

6

Обратите внимание: под головкой болта установлена пружинная шайба

7. Отсоедините колодку с проводами от выключателя света заднего хода.

8. Отверните три болта крепления (под головками болтов установлены пружинные шайбы) и.

9. . снимите нижний щиток картера сцепления.

10. Удерживая вторым ключом болт крепления реактивной тяги от проворачивания, отверните гайку.

11

Обратите внимание: под гайкой установлены пружинная и плоская шайбы

12. Отсоедините реактивную тягу от коробки передач, вынув болт.

13. Ослабьте затяжку хомута крепления тяги привода переключения передач к шарниру штока выбора передач.

14. Разожмите хомут с помощью отвертки.

15. Отсоедините тягу привода переключения передач от шарнира штока выбора передач.

16. Подвесьте к выпускной трубе обе тяги.

17. Отверните две гайки крепления опоры рулевого механизма к левой продольной трубе подрамника.

18. Отверните две гайки крепления поперечины к подрамнику.

19

Обратите внимание: под каждой гайкой установлена пружинная шайба

20. Снимите поперечину со шпилек.

21. Отверните гайки ступиц и выведите хвостовики наружных шарниров из ступиц обоих передних колес (см. подраздел 11.3.1.).

22. С левой стороны, удерживая вторым ключом от проворачивания болт крепления стойки стабилизатора к рычагу, отверните гайку (под гайкой установлена пружинная шайба).

23. Отсоедините стойку от рычага подвески, вынув болт.

24. Отвернув две гайки крепления, снимите со шпилек кронштейн крепления штанги стабилизатора с левой стороны.

25. Удерживая вторым ключом от проворачивания болт крепления левой опоры силового агрегата к кронштейну левой продольной трубы подрамника, отверните гайку.

26

Обратите внимание: под гайкой установлены пружинная и плоская шайбы

27. Выньте из опоры болт.

28

Обратите внимание: под головкой болта установлена плоская шайба

29. Установите под коробку передач надежный упор.

30. Отверните болт заднего крепления левой продольной трубы подрамника к кузову и.

31. . выньте болт с упорной шайбой.

32. Отверните гайки двух болтов переднего крепления левой продольной трубы подрамника, удерживая вторым ключом болты от проворачивания.

33. Выньте болты, придерживая трубу подрамника.

34. Снимите левую продольную трубу подрамника в сборе с рычагом подвески и растяжкой.

35. Отверните три гайки крепления кронштейна опоры к коробке передач.

36

Обратите внимание: под гайками установлены пружинные шайбы, а

37. . под верхней гайкой установлен еще и рым.

38. Снимите кронштейн с опорой со шпилек крепления.

39. Отверните нижний правый болт крепления коробки передач к двигателю (болт расположен над правым внутренним шарниром равных угловых скоростей).

40. Отверните нижний левый болт крепления коробки передач к двигателю.

41. Ослабьте затяжку болта крепления картеров коробки передач, под которым установлен рым.

42. Разверните рым так, чтобы он не мешал при снятии коробки передач.

43. Сдвиньте коробку передач назад так, чтобы первичный вал вышел из сцепления, при этом не повредите лепестки диафрагменной пружины сцепления.

44. Опустив заднюю часть коробки передач, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. Залейте масло, отрегулируйте привод сцепления (см. подраздел 11.2.7.) и привод переключения передач (см. подраздел 11.1.12.).

голоса

Рейтинг статьи

Основная информация

Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.

Самостоятельная диагностика

Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.

Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:

• Не включается сцепление;
• Педаль не возвращается в обратное положение;
• наблюдается буксировка;
• ощущается некая вибрация в момент включения сцепления.

Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.

Как заменить сцепление своими руками?

Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.

Итак, алгоритм проведения замены сцепления на автомобиле ОКА:

Поднимите переднюю часть машины; Снимите автомобильные колеса; Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры

Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй

Снимаем коробку передач и переходим к замене элементов сцепления. Снимите корзину, закрепленную на маховике с помощью болтиков. Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками. Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.

Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.

Что понадобится?

Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.

Для снятия коробки передач потребуется:

• набор ключей;
• монтировка;
• для слива масла емкость объемом около 5 литров.

Этапы

Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:

1. Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
2. Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
3. Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
4. Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.
5. Следующий этап — отсоединение от стартера колодки, подводящей питающие провода.
6. Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
7. Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки. Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.
8. Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
9. Затем отсоединяется датчик заднего хода.
10. Открутив крепежную гайку, отсоединяют трос от привода спидометра.
11. Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
12. Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
13. Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
14. Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
15. Затем отсоединяются рулевые наконечники от поворотных кулачков.
16. На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
17. Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
18. Далее откручиваются крепежные болты и снимается щиток. После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.
19. На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
20. Далее с помощью прочной веревки или проволоки подвешивается двигатель. Подвешиваем двигатель Откручиваем крепеж левой опоры
21. Отвернув гайку, следует вынуть болт левой опоры двигателя.
22. Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
23. Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.

Процедура снятия своими руками завершен. Далее можно продолжать ремонтные работы.

Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для . В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.

Как все работает

Принцип функционирования сцепления «Ока» несложный – корзина жестко закрепляется на маховике. Между ведущим диском корзины и поверхностью маховика размещен ведомый диск, который посажен на перв. вал коробки посредством шлицов. За счет отжимной пружины (диафрагменного типа) ведущий диск поджимает ведомый к маховику, и между поверхностями указанных элементов возникает сила трения, что обеспечивает передачу вращения на вал коробки.

Для отсоединения КПП от двигателя, водитель жмет на педаль сцепления, тем самым посредством троса тянет вилку. Та в свою очередь смещает подшипник по направляющей в сторону корзины. Смещаясь, подшипник давит на отжимную пружину, и ведущий диск уходит вглубь корзины. При этом ведомый диск высвобождается, что обеспечивает разрыв передачи вращения.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Сцепления Ока Без Снятия Коробки

Замена сцепления ВАЗ-2109 без разведение подштанники

Даже если вы будете следовать всем инструкциям, приведенным в руководстве по эксплуатации автомобиля, замена Сцепление не легкое вообще. Необходимым условием для этого является то, что не у каждого автовладельца есть яма, путепровод и, мягко говоря, лифт.

Если вы перейдете на 100, сцепление изменится почти через час, но цена не поднимет вам настроение, и своими руками, скорее всего, будет полезно выполнить эту задачу в течение всего дня, если не двух. Все зависит от ваших знаний и скорости. Большая часть времени уходит на разборку и сборку, а на установку самих деталей уходит 20-30 минут. Граждане! При замене сцепления без снятия коробки. хорошо. Как обойтись без ямы и лифта?

Начиная

Первое, что обычно интересует автолюбителя при замене сцепление

: Можно ли заменить без снятия коробки передач? Везде, где вы ищете ответы, смотрите видео или фото, конкретного ответа нет. Но, в конце концов, вы, вероятно, сталкиваетесь с чьим-то обзором, в котором говорится, что процедура вполне реальна. Кроме того, вы можете даже привести примеры. Замена сцепления ВАЗ 2109 без полного снятия коробки своими руками. Замена сцепления без снятия окна это бревно. Подготовка машины к работе, частичное снятие коробки передач, замена сцепления, центровка. Здесь вы все поймете. пора заняться делом и поменять деталь самостоятельно.

Для начала нужно найти пару больших пней, высота которых около 40 сантиметров, и несколько баров. Чтобы быть в безопасности и автомобиль не отвалился во время ремонта, необходимо установить два простых колеса под днищем машины.

Даже находясь под автомобилем, вы можете сомневаться в необходимости замены, не снимая коробку, потому что, если коробка передач упадет на землю, ее будет очень трудно поднять, так как практически невозможно ползать по днищу автомобиля. замена проушины без снятия коробки. Отказ сцепления может проявляться как слишком большая или слишком маленькая свободная педаль, острая, рывковая, в комплекте. Во-первых, вам необходимо полностью выключить аккумулятор, отключив всю систему. После этого начинается весь процесс. Следующим шагом является удаление всех ненужных элементов, а именно:

Замена диска сцепления с ОКА

Загадки замены

случайсцепление на машинеOk Вы узнаете из этого видео!

• колеса. После разведение их нужно скрутить и выбросить, чтобы ничто не мешало;
• освободить полки. Замена сцепления без полного снятия коробки передач и> OK> уведомляет о замене сцепления без завершения. Для этого удалите рулевые наконечники;
• откручиваем болты , который фиксированный слой мяча;
• тогда защита двигателя должна быть удалена с помощью кабеля;
• слить все масло из коробки;
• на крыльях ослабьте гайку и затем удалите ее;
• откручиваем все гайки на обеих подушках;
• Теперь домкрат или другая опора должны быть установлены под двигателем;
• исключать датчик заднего хода;
• стартер должен быть аккуратно отсоединен, отвинчен и удален;
• открутить гайки маховика и заглушки;
• Далее очень важный момент. Проверка и замена щеток генератора и ВАЗ 2107. Техническое обслуживание без демонтажа генератора. Необходимо снять сустав CV, но только с правой стороны, не нужно прикасаться к левому;
• откручиваем крепежные болты к коробке передач.
• последний шаг. избавиться от гайки над правым шовным суставом.

Изменить сцепление

Почти все готово, чтобы вытащить коробку из двигателя, но не торопитесь. Чтобы продолжить процесс, вам понадобятся два болта от верхнего рычага классика. Они имеют ту же резьбу, что и те, которые соединены блоком двигателя и коробкой. Мы свернем их сверху, и тогда вы можете начать отсоединять узлы от мелкого лома.

Замена предоставляется сцепление

ВАЗ-2109. это кропотливый процесс, но вы можете многое сделать, чтобы все было сделано быстро и надежно. Замена радиатора печи ваз-2115 без снятия панели. Из-за зазора, образовавшегося после предыдущей процедуры, необходимо избавиться от выпускного подшипника, открутить болты на корзине. Но установка немного отличается от инструкций, найденных в руководствах. Мы ставим новый релиз сцепления на свое место. Затем поместите диск на маховик и корзину над ним. Закручиваем болты буквально на два оборота, их нельзя затянуть. Замена Оки Сцепления. Отремонтируйте oki ch1 (замените коробку сцепления и сцепление, не снимая ее

Затем, очень осторожно, мы начнем толкать входной вал в пазы диска
