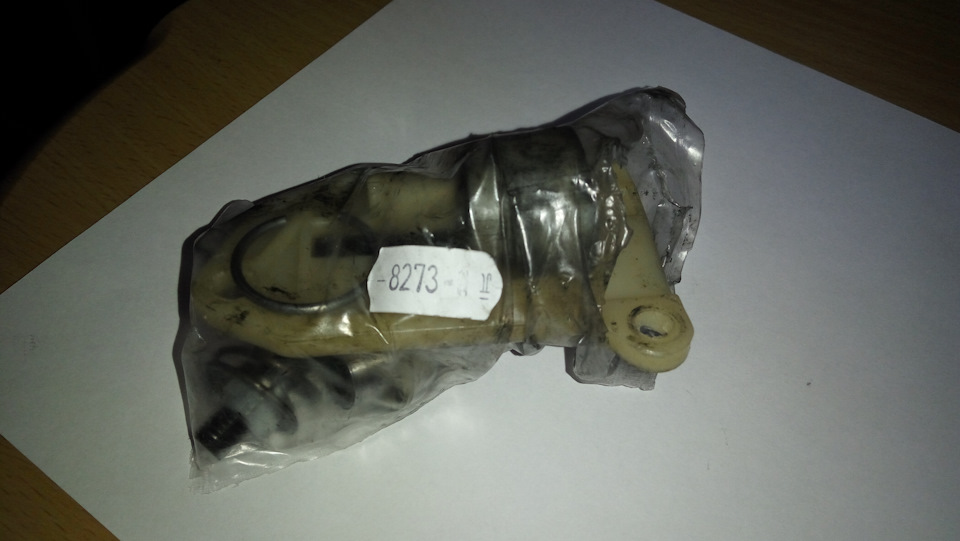

Замена ремкомплекта опоры рычага кулисной КПП («чебурашка»).

Всех приветствую. Постигла меня недавно «пичалька» — вместо первой передачи стала включаться задняя, даже без утапливания. Спросив у «местных» совета решил начать с малого и заменить рем комплект кулисы КПП. Цена в магазине — 100 рублёв! Примерно такой-

Позвонив по нескольким сервисам вывел среднюю цену замены — 500-700 рэ! Штаааа!)

— подумал я, хрен им, буду сам ковырять, тем более всё из салона делается. На улице морозец 8-10 градусов, прогрел авто и понеслась. Немного пожалел потом, что не «покурил» данную тему основательно (забегу немного вперёд), пришлось потом лезть второй раз. Да, заранее, когда покупал ремкомплект, посмотрел в магазине как должны стоять то хоть все эти пластмасски на новой опоре (возможно по теплу буду всё таки менять).Понадобилось: ключи на 10 и 13, пассатижи, отвёртка крестовая «малышка», отвёртка шлицевая, смазка консистентная (у кого чо в хозяйстве водится).Снял ручку КПП с чехлом, открутил гайку на 13 крепления рычага КПП к вилке (пишу своими словами, не всё знаю как называется по научному). Отверткой, прокручивая её за основание пассатижами выкрутил неудобный винт фиксатор.

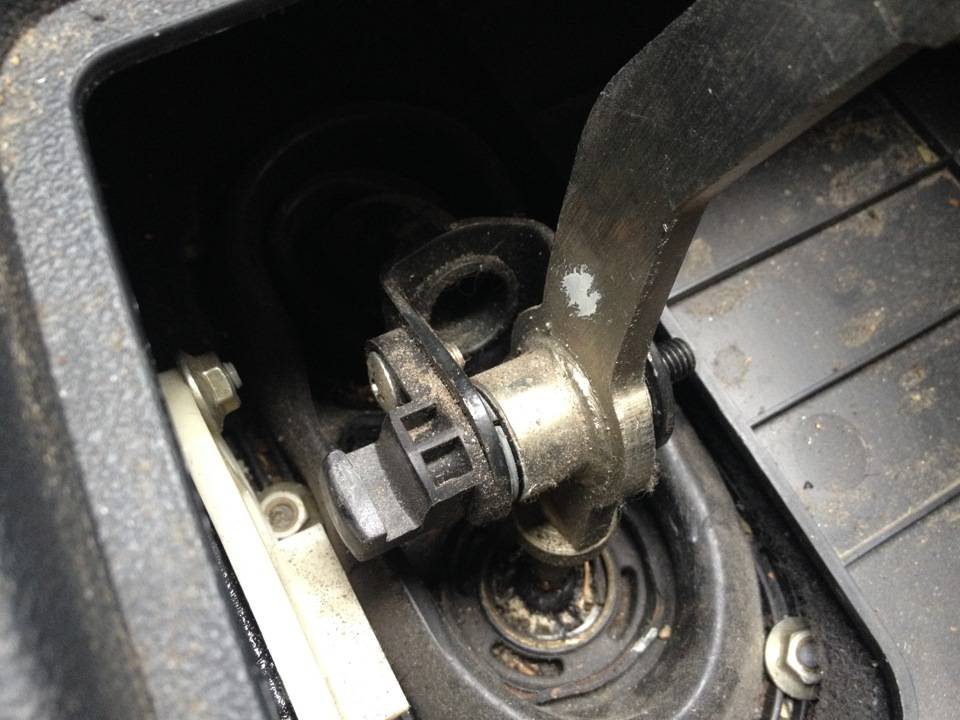

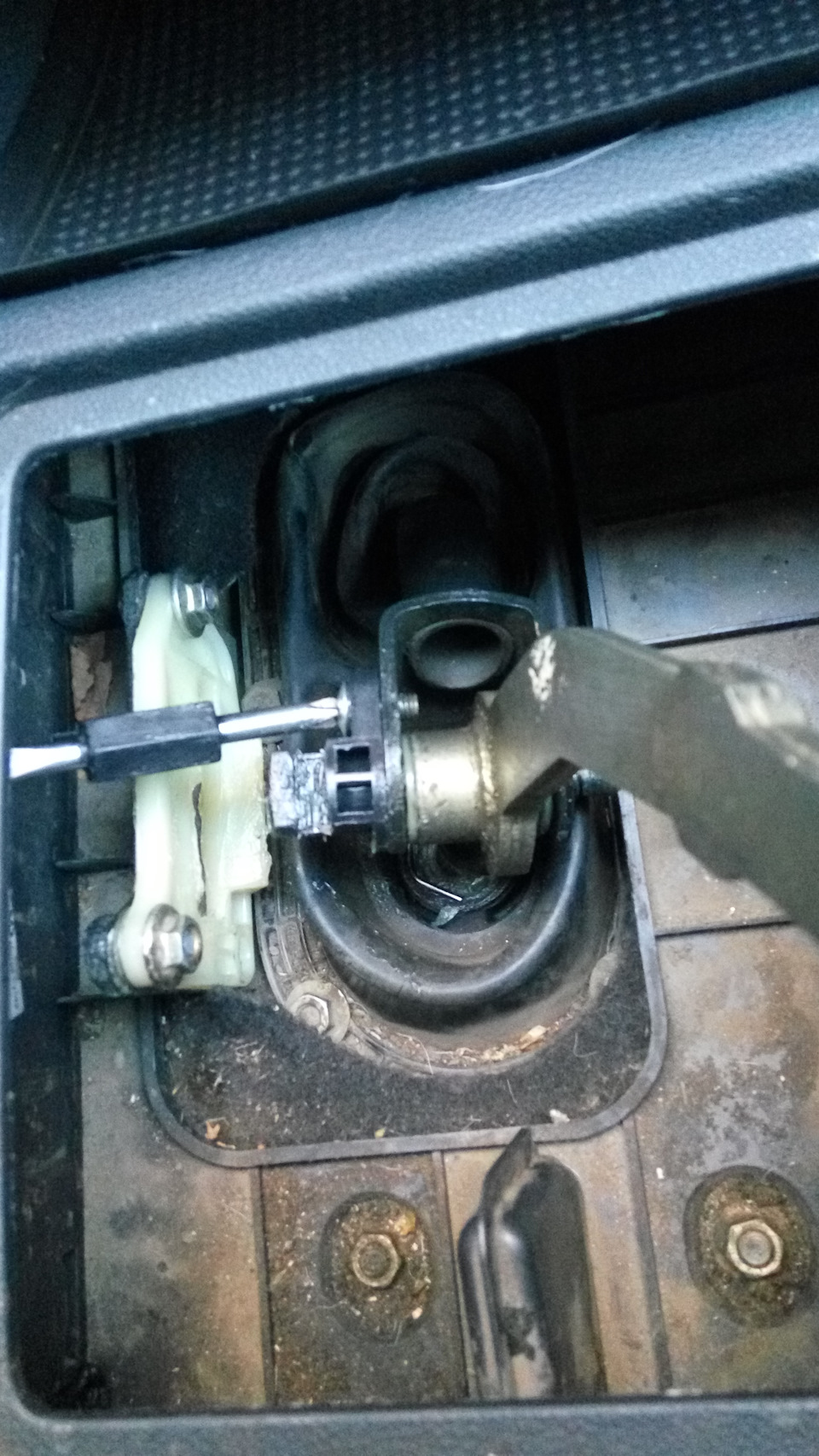

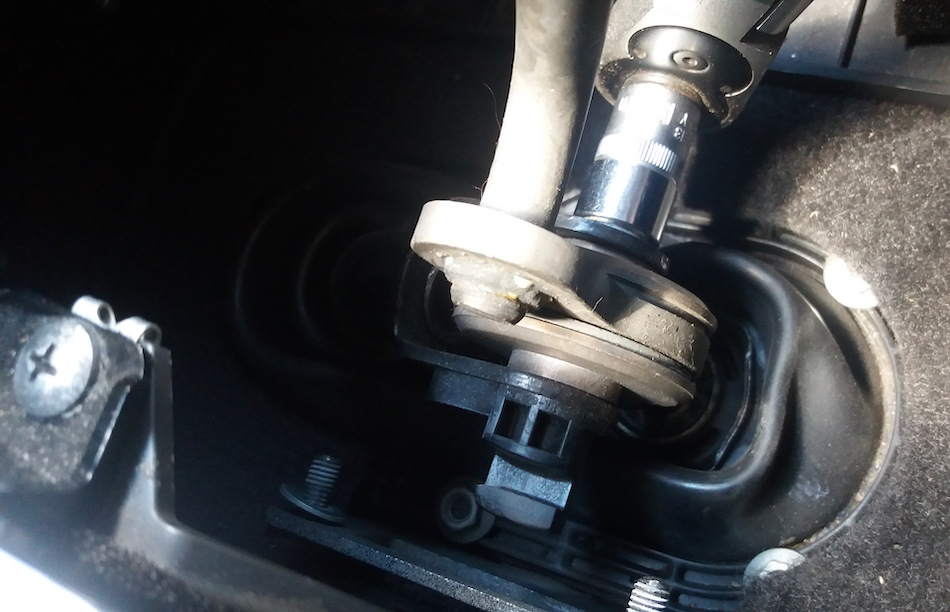

Отведя вправо до упора рычаг КПП смог вытащить болт крепления рычага КПП к вилке, предварительно нужно снять пластиковую направляющую для включения задней скорости, открутив 2 гайки на 10 и 1 болт на 10.Далее при помощи шлицевой отвертки поддел и снял стопорное кольцо, которое держит все пластиковые детали в опоре. Теперь мне стало понятно, почему рычаг болтался как х.й в проруби — по лету отдавал авто на переборку КПП и попутно попросил, что бы посмотрели, что можно сделать с рычагом, после, когда выдавали, сказали, что подкрутили чего то там и по хорошему надо менять всю опору, но я не стал заморачиваться, и так в переборку КПП вложился. Короче эти олухи собрали втулки таким образом:

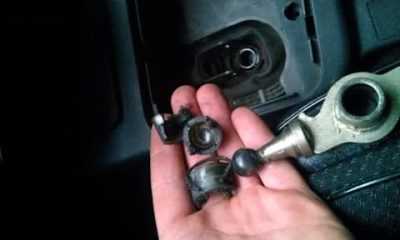

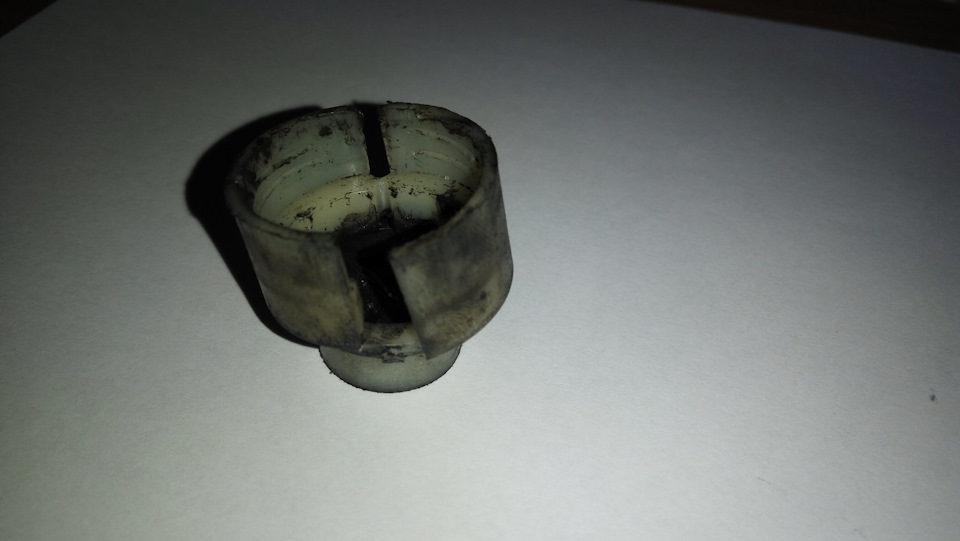

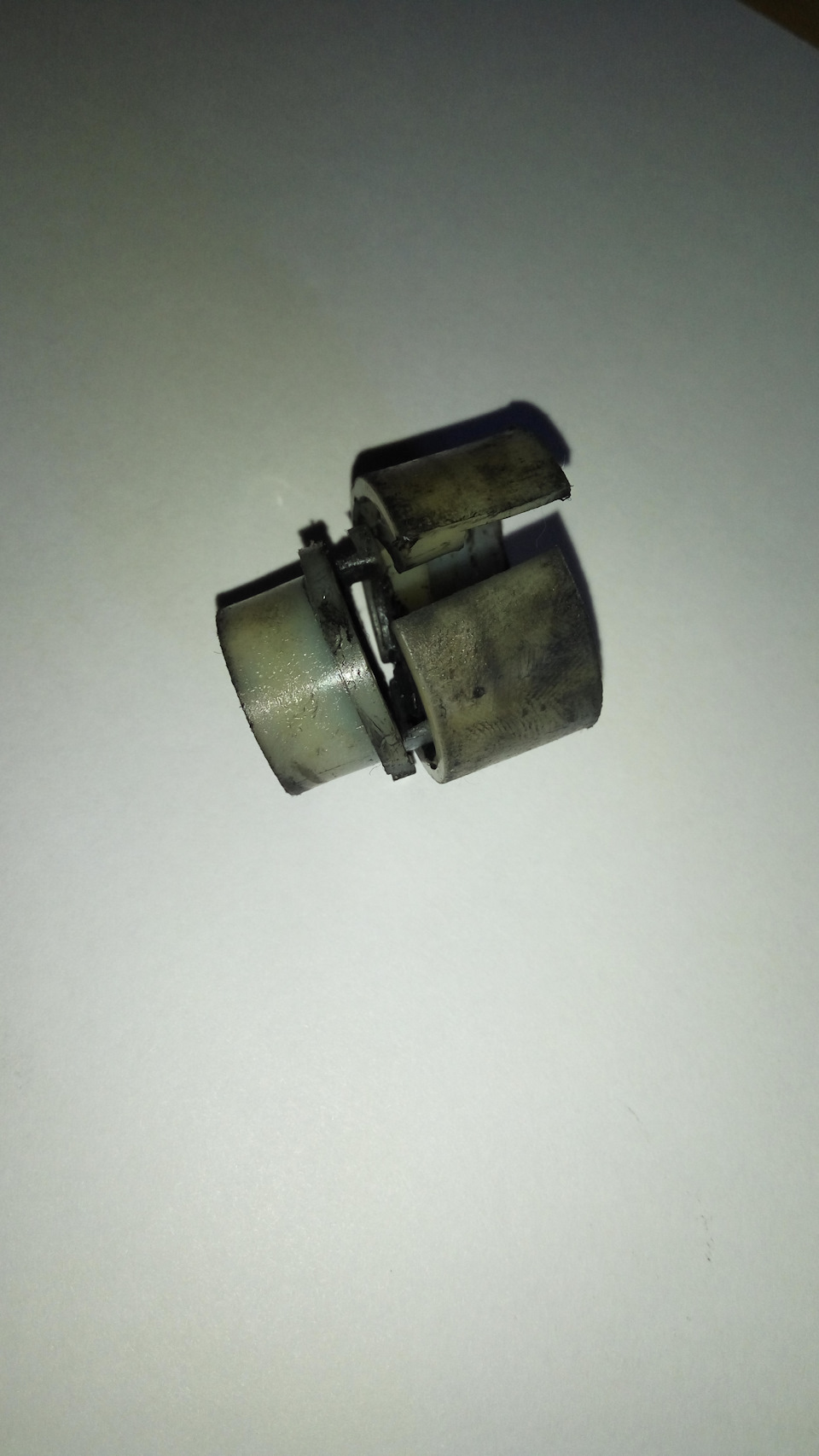

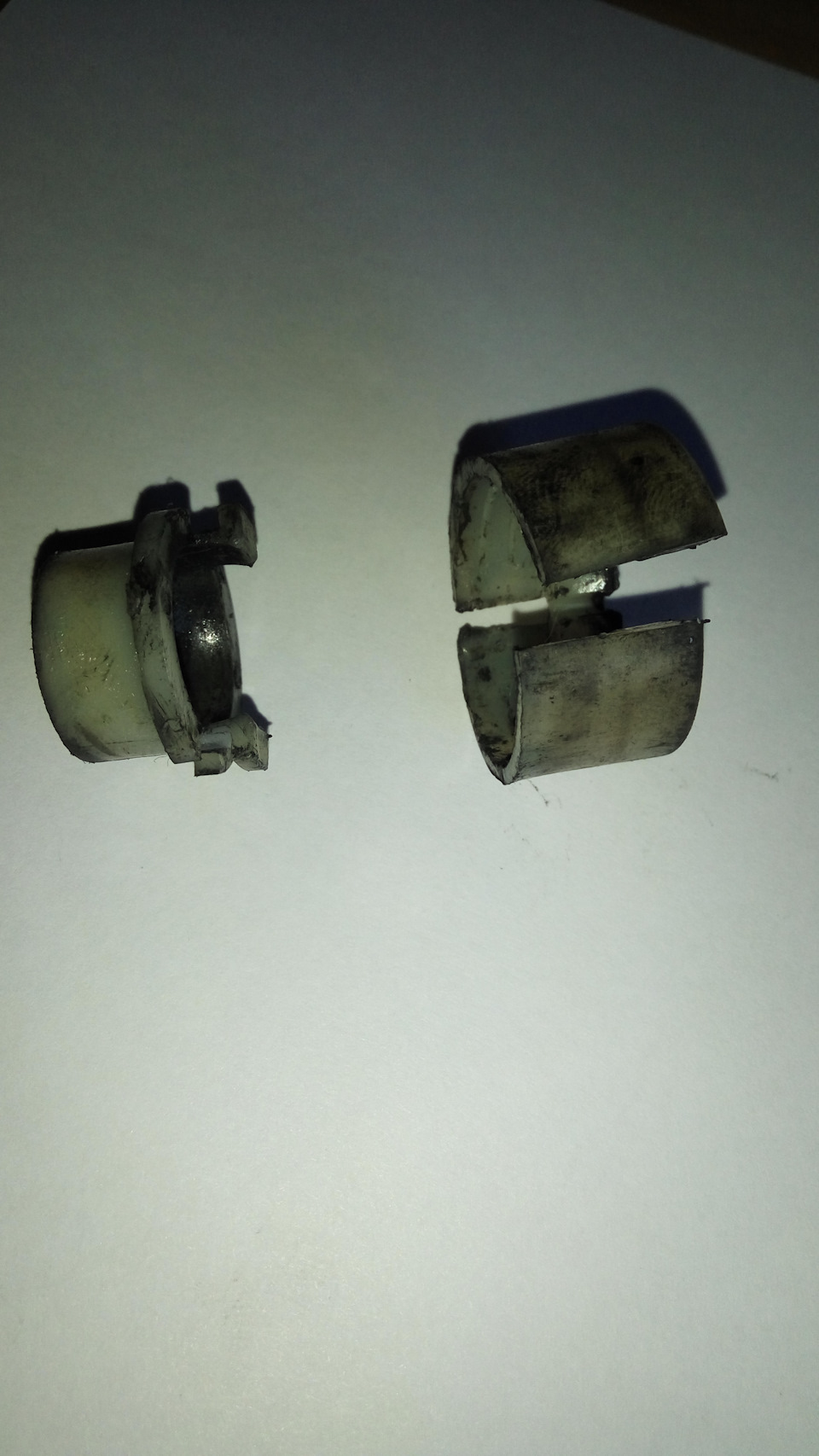

Попробовал на фотках старых деталей показать, как делается НЕ правильная сборка.Далее, развернув все детали из ремкомплекта в нужные стороны, я полез вкорячивать эту систему на место, предварительно так же заменив пружинку из комплекта.Моя ошибка была в том, что я не собрал предварительно между собой обе части пластмассовой втулки и всё таки установил всё на место.

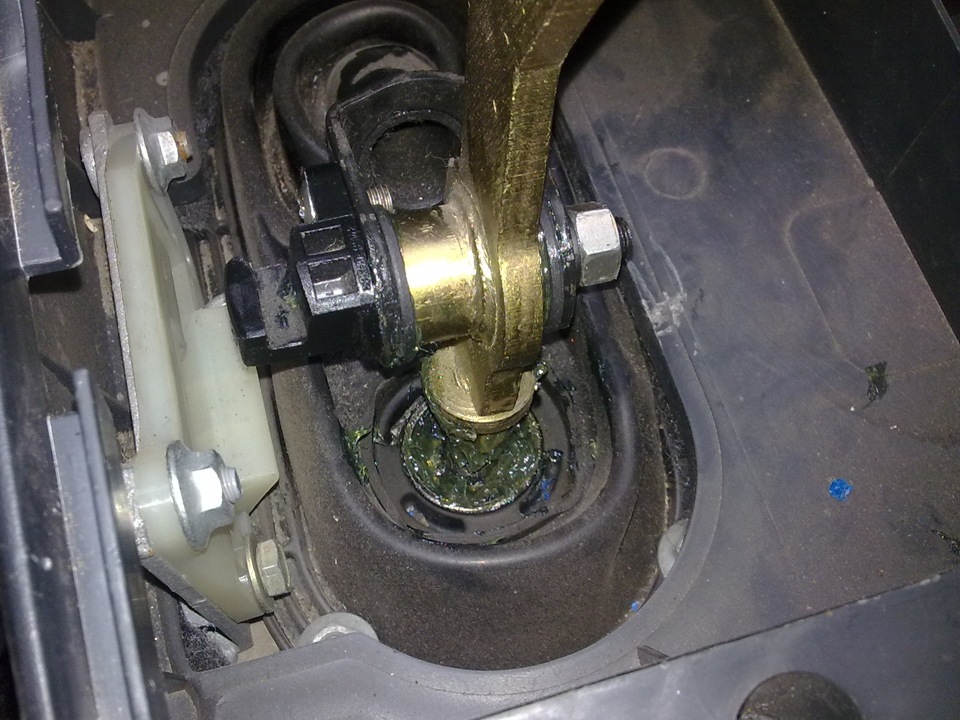

Собрал, вроде включается всё, но что то зудело в голове, что как то хлипко всё собрано. Позже пришел домой и всё таки на известном видео хостинге отыскал как один чел меняет у себя такую хрень на Гранте. Ссылка на видео

Как на приоре отрегулировать кулису на

Казалось бы, такой элемент, как кулиса, нельзя доработать или модернизировать, ведь здесь все предельно просто. Однако, тюнинг возможен и здесь, об этом и поговорим в этой статье, а в качестве примера у нас будет автомобиль ВАЗ-2110. Многие автовладельцы предпочитают менять штатную кулису, потому что у нее слишком длинный ход, вместо нее устанавливают короткоходную. Это хорошо, потому что улучшается четкость переключения и на это тратится меньше времени, но, вместе с тем, автолюбители почему-то забывают о том, что кулиса нуждается в регулировке.

Если регулировки нет, то в скором времени водитель почувствует трудности с переключением скоростей. Работу рекомендуется выполнять вместе с помощником, хотя, при желании, можно все сделать и в одиночку.

В данном случае владелец «десятки» заменил кулису, не стал ее регулировать и у него появились проблемы во время переключения задней и пятой скорости. Регулировку можно сделать по-разному, рассмотрим с вами несколько вариантов.

1. В первом случае регулировка производится по задней передаче. Переключаем коробку в режим заднего движения, после чего лезем под машину и затягиваем хомут. Все, работа закончена, проблема решена. Но что делать, если переключиться на заднюю скорость невозможно? Для этого у нас есть следующий способ.

2. Здесь кулиса «десятки» настраивается при включенной первой передаче. Переключаем ручку КПП на первую скорость, откручиваем болты крепления хомута кулисы, для этого придется лезть под машину. Далее привод нужно прокрутить против часовой стрелки. Крутим до тех пор, пока рычаг КПП не столкнется с пластмассовым фиксатором задней скорости. Теперь нужно лишь закрутить болты хомута и настройка на этом завершена.

Вы хотите настроить нейтральное положение коробки передач? Тогда придется рассчитать посадку кулисы на карданчик «десятки». Итак, мы узнали, что при замене кулисы нужно в обязательном порядке произвести ее регулировку, дабы в дальнейшем не возникло проблем с переключением скоростей. Мало того, мы научились делать своими руками, а это экономит нам деньги. Однако, если вы специалист и делали такую работу впервые в жизни, то идеально собрать механизм будет непросто.

Очень часто после самостоятельной модернизации в коробке передач появляются посторонние звуки. Некоторые не обращают на дребезг никакого внимания и заглушают его музыкой, но мы не из таких, так что нам необходимо устранить причину возникновения звука. Проблема решается достаточно просто, для этого нужно лишь купить пружину и поставить ее на кулису. Эта пружина будет удерживать коробку переключения передач и образование неприятного шума прекратится. Еще раз вернемся к регулировке и повторим, как это делать:

1. Устанавливаем КПП в нейтральное положение.

2. Шток выбора передач проворачиваем против часовой стрелки. Делаем это до тех пор, пока регулировочный штифт не попадет в отверстие штока.

3. Удаляем облицовку рычага коробки передач.

4. После фиксации ручки КПП и штока выбора передач, фиксируем регулировочный болт.

Ход рукоятки коробки передач настраивается индивидуально, делается это путем корректировки длины плеча кулисы.

Как заменить рычаг КПП Приора?

Замена рычага КПП в автомобиле Приора может потребоваться в случае его поломки или износа. Чтобы выполнить данную процедуру, вам понадобятся следующие инструменты:

Инструменты:

• Гаечные ключи
• Молоток
• Отвертка
• Токарный станок (опционально)

Перед заменой необходимо убедиться, что причиной неправильной работы рычага КПП действительно является его поломка или износ. Для этого можно визуально осмотреть рычаг и проверить, нет ли трещин или других повреждений.

Шаг 1: Подготовительные действия

Перед началом работ по замене рычага КПП необходимо приподнять автомобиль с помощью гидравлического домкрата или подъемника.

Шаг 2: Отсоединение рычага КПП

Следующим шагом является отсоединение рычага КПП от механизма переключения передач. Для этого необходимо открутить гаечные крепления, соединяющие рычаг с механизмом.

Шаг 3: Установка нового рычага КПП

После удаления старого рычага необходимо установить новый. Если он имеет необходимые крепления, то их следует закрепить в соответствующих местах. В случае отсутствия некоторых креплений, можно воспользоваться токарным станком для изготовления новых деталей.

Шаг 4: Проверка работоспособности

После установки нового рычага КПП необходимо проверить его работоспособность. Для этого следует попробовать переключить передачи и убедиться, что рычаг функционирует корректно.

В случае возникновения затруднений или отсутствия необходимых навыков ремонта, рекомендуется обратиться к специалистам автосервиса. Они смогут провести качественную замену рычага КПП и обеспечить надежную работу автомобиля.

Общая информация о трансмиссионном масле

С завода производителем в Приору заливается трансмиссионное масло Лукойл ТМ 412. Правда, для дальнейшего использования в качестве основного вещества такая жидкость не годится, так её заливают только на период обкатки авто. Если действовать согласно рекомендациям производителя, впоследствии эту смазку следует заменить на иное вещество с учётом параметров, указанных в руководстве по использованию транспортного средства. Для трансмиссии Лады Приоры предпочтительно выбирать жидкость синтетическую или полусинтетическую, имеющую класс вязкости 75W-90.

  Функционал, установка и использование сигнализации Старлайн А61 Диалог с инструкциями для скачивания

Следует учитывать все рекомендации завода, масло в КПП Приоры должно зависеть от региона эксплуатации

Крайне важно ответственно подойти к выбору смазки, которую авто будет потреблять в холодную зиму. Если купить товар с маркировкой 75W, следует быть готовым к тому, что масло начнёт кристаллизоваться, как только столбик термометра опустится ниже -45° C

Что касается вещества 80W, то оно покажет худшие характеристики уже при -15° C. Ещё раньше загустеет смазка 85W (-10° C).

Опытные автомобилисты советуют приобретать смазку Кастрол 75W-90 Синтракс Универсал (некоторые автовладельцы хвалят Зик Топ 75W). Гарантом правильного выбора станет покупка оригинального качественного масла.

Как работает кулиса

Принцип работы любой кулисы одинаков: перемещение рычага МКПП в двух плоскостях (вперед – назад, влево – вправо) через систему рычагов и жестких или гибких тяг приводит к перемещению соответствующих вилок внутри коробки передач. В свою очередь, вилки смещают муфты той или иной передачи, благодаря чему они вступают в зацепление со вторичным валом, образуя полноценный редуктор с заданным коэффициентом передачи.

Кулиса на «Приору»

На первой передаче соотношение скорости вращения вторичного и первичного валов минимально, благодаря чему на 3-4 оборота первичного вала приходится 1 оборот вторичного. На прямой (четвертой) передаче скорости вращения обоих валов примерно одинаковы. А вот на высшей редуктор из понижающего превращается в повышающий, ведь на 2 оборота первичного вала приходится примерно 3 оборота вторичного.

Замена сальника

На автомобиле «Лада Приора» замена сальника кулисы КПП не вызывает серьезных затруднений. Поскольку мы уже рассказывали о выполнении этой операции в статье (Замена сальника кулисы КПП Калина), то тут повторим лишь общие принципы.

Чтобы заменить сальник, сделайте следующее:

1. Установите машину на яму, подъемник, эстакаду или домкрат с соблюдением всех мер безопасности.
2. Отсоедините от коробки реактивную тягу.
3. Отсоедините тягу переключения передач от карданчика.
4. Снимите пыльник.
5. Отсоедините карданчик от штока выбора передач.
6. Вытащите втулку с сальником.
7. Очистите посадочное место в корпусе трансмиссии.
8. Замените сальник во втулке.
9. Вставьте втулку в коробку, посадив на герметик.

Соберите автомобиль.

Проверьте уровень масла в КПП и, при необходимости, долейте соответствующей трансмиссионной жидкости.

Как поменять ручку КПП на Приоре

Для того чтобы снять ручку КПП на Приоре, а также провести с ней любые операции по замене или доработке, требуется провести демонтаж системы управления. Так, например, можно поменять деталь, поставив вариант, разработанный для Весты. Но проще всего проходит замена со штатной деталью: не придется делать никаких доработок.

Снимаем ручку КПП Приоры, следуя стандартному алгоритму:

• Затяните ручник, чтобы Приора была зафиксирована на месте;
• Снимите чехол — просто поднимите его к верху;
• Пластмассовую детальку лучше нагреть феном и поддев отверткой снять табличку с нарисованными скоростями;
• Уперев кусок заранее подготовленного квадрата внизу рычага, разводным ключом сделать упор так чтобы деталь пошла вверх.

Замена кулисы lada priora (ваз приора)

5. Рычаг вместе с тягой достаем через салон, для удобства можно отсоединить рычаг от тяги, хотя можно этого и не делать.

6. Снимите карданчик. Первым делом нужно стянуть резиновый пыльник, затем используя ключ на «10» открутить болт крепления с левой стороны карданчика.

7. Как вы видите на фото, штоки карданчиков отличаются по длине. Проблема решается посредством укорачивания «Калиновского» штока, делать это необходимо с учетом типа короткоходной кулисы. В некоторых случаях шток может полностью не заходить, в результате рычаг коробки сместится в сторону ручника. Если вам также нужно укорачивать, то знайте, отрезать нужно примерно 1-2 см.

8. Итак, ставим «Калиновский» кардан предварительно смазав его литолом изнутри. Болт вкручивается легко, поскольку имеет конусообразную форму, однако перетягивать не стоит.

9. Устанавливается тяга также через салон. Это удобнее делать в паре с помощником: один держит ее за резинку в салоне, а вы и аккуратненько протягиваете тягу.

Теперь сборка. Она производится в такой последовательности

Примечание! если механизм блокировки задней передачи собирать первым, то из-за длинного штока вы не сможете надеть тягу на шток карданчика. Если укоротить карданчик проблема может решиться. Не забудьте одеть пыльник на карданчик.

5. Отрегулируйте механизм блокировки задней передачи, поскольку из-за подгонки кулисы механизм может не совпадать с пластиной, за которую он цепляется. Решение этой проблемы следующее: снимаете пластину и регулируете зацеп. В кронштейне крепления пластины есть вырез, с которым происходит зацеп ваша задача произвести регулировку или модернизацию пластикового зацепа при помощи наждачки или напильника.

Ранее нами уже была рассмотрена установка короткоходной кулисы на ВАЗ 2109, поэтому здесь не будет информации о том, что это такое, и в чем польза от данной детали, речь пойдет о ее монтаже.

1. Чтобы получить доступ к болтам, декоративный чехол должен быть снят с рычага коробки с набалдашником. Последний никаким образом не закрепляется на рычаге, для его снятия достаточно будет сильно потянуть.

1. Проводим демонтаж тяги рычага КПП с кардана, ослабив для этого хомут с помощью ключа на «13».

1. Чтоб получить доступ к рычагу, следует освободить шарик, блокирующий включение задней передачи, который пружинит при включении. Будьте внимательны! Не стоит тянуть за рычаг, чтобы добиться его освобождения.

1. Стопорное кольцо снимается, затем нужно снять рычаг с шариком и пружинкой, вставленные в пластиковый корпус.

1. Через салон извлечь рычаг с тягой. Чтобы было удобнее, их можно разъединить.

1. Демонтировать карданчик. Для этого ключом на «10» стягиваем резиновый пыльник. Затем требуется выкрутить болт, который фиксирует карданчик с левой стороны.

1. На фотографии заметно, что штоки карданчиков различны по длине. Такую проблему можно решить укорачиванием «Калиновского» штока, учитывая тип короткоходной кулисы. Иногда шток полностью не заходит, поэтому рычаг коробки смещается к ручнику. Если нужно укоротить, отрезаем 1-2 сантиметра.

1. Поставить «Калиновский» кардан, нанеся литол на его внутреннюю поверхность. Так как болт имеет конусообразную форму, вкручивание не вызывает сложностей.

1. Устанавливать тягу следует через салон. Хорошо, если рядом есть помощник. Он будет придерживать ее за резинку в салоне, в это время нужно протянуть тягу.

1. Сначала надеваем тягу на шток карданчика.
2. Затем можно приступить к сборке механизма блокировки задней передачи. Смазать пружинящий шарик.
3. Отрегулировать рычаг КПП.
4. Затянуть хомут на тяге.

Если сначала провести сборку механизма блокировки задней передачи, то длинный шток не позволит надеть тягу на шток карданчика. Проблему можно решить его укорочением

Важно не забыть надеть пыльник на карданчик

Отрегулировать механизм блокировки задней передачи, так как следствием подгонки кулис является несовпадение механизма с пластиной, за которую он цепляется. Решить проблему можно снятием пластины и регулировкой зацепа (он представляет собой вырез на кронштейне крепления). Подточить его можно наждачкой или напильником.

На фотографии показан отрегулированный зацеп.

Чтоб завершить процедуру, нужно надеть чехол РКПП с набалдашником.

Что делать

В зависимости от выявленной причины, нужно будет принять меры по ее устранению регулировкой исправных либо заменой вышедших из строя узлов. Для тросовой и кулисной конструкций МКПП нужно сделать описанные ниже шаги.

На кулисной КПП

Если рукоятка селектора болтается и люфтит в вертикальной плоскости, нужно проверить целостность седла шаровой опоры и пружины. Для этого:

1. Снять кожух.
2. Ключом на «13» отвернуть гайку, фиксирующую ось ручки выбора передач.
3. Фигурной битой с трещоткой вывернуть винт крепления оси.
4. Вытащить ось.
5. Выведя рычаг из вилочного шарнира тяги, вытащить втулки и проверить их на износ.
6. Снять с помощью круглогубцев или поддев шлицевой отверткой стопорное кольцо.
7. Вытащить шарнир в сборе с рычагом, затем пружину.
8. Разжать седло и снять со сферического наконечника пальца рычага шаровую опору.
9. Заменить изношенные детали и собрать в обратном порядке.

Если дребезжит рычаг селектора передач КПП «Приоры» и при этом еще болтается в горизонтальной плоскости, проблема может быть в изношенной втулке, через которую он соединен с кулисой. В этом случае надо выполнить шаги 1-5 из списка выше.

Проблема может быть в разрегулированной кулисе или реактивной тяге и в худшем случае — в поломке пружины на оси перемещения рычага выбора задней и передней передач в механизме, расположенном внутри картера КПП. В последнем случае придется принимать неизбежное решение снимать коробку и менять механизм.

Если дело в разрегулировке тяги привода из-за износа шарнира, то необходима замена. Для этого необходимо:

1. Открутить хомут и 2 болта крепления кронштейна.
2. Вытащить шарнир из тяги, раскрутить гайку и на его место поставить новый, собрав в обратном порядке.
3. Вставить в тягу и закрепить болты кронштейна, затем затянуть хомут.

Если требуется регулировка кулисы, то ее производят, предварительно поставив (и удерживая) ручку селектора передач в положении «задняя скорость». Затем, ослабив хомут на месте стыковки со штоком переключения передач в коробке и слегка двигая рычаг, подбирают его оптимальное положение при включенной задней скорости. Затягивают хомут кулисы и проводят полный цикл переключений для проверки. Регулировку делают вдвоем.

На тросиковой КПП

Если дребезжит ручка КПП «Приоры» и причиной является износ или поломка шаровой опоры, ее заменяют на новую.

Ремонт рычага КПП на «Приоре»

Завод рекомендует замену тросов, причем новой парой. Это может быть накладно. Чаще всего изнашиваются гнезда, в которые помещаются сферические наконечники пальцев на маятниковых рычагах устройства выбора передач, закрепленного на коробке. Можно попытаться заменить только их с помощью ремкомплекта.

Дребезжание, возникающее на 3-й и 4-й передачах, может генерироваться неплотным прилеганием зацепления прижимающей тросики металлической скобы в отверстии кронштейна консоли, которая будет вибрировать, издавая сильный звук, похожий на звон.

Источник

Почему болтается рычаг КПП

Потеря рычагом четкости переключений, вялый возврат или отказ встать в нейтральное положение, а также увеличенные люфты — это следствие интенсивной эксплуатации либо неисправностей. Если сильно болтается рычаг КПП «Приоры», этому, как правило, сопутствуют один или несколько признаков:

• выбранная передача отказывается включаться;
• задевание рычагом элементов салона со стороны водителя — сидений или окантовки кожуха;
• включение передачи, не соответствующей выбранной;
• появление посторонних призвуков, шума, гула и дерганий ручки КПП «Приоры» при выжимании и отпускании сцепления.

Болтается рычаг КПП «Приоры»

Соответственно, после выяснения причины, почему неправильно работает и болтается рычаг КПП на «Приоре», для восстановления работоспособности потребуется регулировка либо ремонт с заменой дефектной детали. Спровоцировать болтанку рычага выбора передач автомобиля Priora могут неисправности трансмиссии, таких ее частей, как сцепление или коробка передач, вынуждающие прилагать чрезмерные усилия для переключения. Недостаточное выключение сцепления из-за невыжатого до конца подшипника сопровождается хрустом и скрежетом, дерганиями, Это ускоряет износ всех элементов приводного механизма, он сильно шумит, машину начинает трясти и движение может сопровождаться подергиванием.

На кулисной коробке

Причинами нарушения четкой работы ручки, переключающей скорости, на автомобилях с кулисным типом управления переключениями являются его поломки и разрегулировки.

Самая распространенная причина болтанки, дребезга и вибраций рычага на холостом ходу — это износ втулки между ручкой переключения передач и осью ее перемещения взад-вперед. Между рычагом и прижимными шайбами появляется зазор, качество крепления ухудшается, вибрация от коробки передается через кулису на неплотно затянутый шарнир и его детали начинают греметь, отчего дребезжит ручка КПП «Приоры».

Потеря устойчивости ручки выбора передач в нейтральном положении, дергание, стук и затрудненная координация включения скоростей могут возникнуть из-за поломки пружины на оси рычага выбора передач в исполнительном механизме, находящемся в картере коробки.

Разрегулировка кулисы и всего механизма управления ее работой вследствие естественного износа элементов проявляется в увеличенных люфтах во время смены скоростей, неправильном их включении и, увеличенной вибрации, передающейся рычагу КПП «Приоры».

На тросиковой коробке

Если болтается рычаг КПП на «Приоре» с тросиковой коробкой, это может происходить из-за износа приводных тросиков и крепления их купольных наконечников на шаровых пальцах маятниковых рычагов или к селектору скоростей в салоне. Также причиной может быть неисправность шаровой опоры. При этом могут появиться шум, треск и дребезг ручки КПП «Приоры» при нажатии на газ.

Штатная ручка КПП – артикул и цена

Ручка КПП на Приору, цена которой является вполне приемлемой, отличается для разных поколений автомобиля. После рестайлинга внутренний вид Приоры действительно изменился, и даже рычаг переключения передач поменялся внешне. Он стал маленькой деталью на фоне всех изменений, но для многих деталь от Lada priora 2 остается более предпочительной, когда наступает момент замены механизма переключения скоростей.

Дорестайлинг

Дорестайлинговый механизм состоит из следующих главных частей

1. Рычаг переключения передач – 2110-01703088-00, цена – 200 рублей;
2. Прижимная пластина – 2110-01703238-00, цена – 30 рублей;
3. Защитный чехол – 1111-01703200-00, цена – 200 рублей.

Рестайлинг

Рестайлинговый механизм переключения скоростей состоит из запчастей, входящих в следующий перечень:

1. Накладка рукоятки – 2170-01703124-00, стоимость – 50 рублей;
2. Рычаг переключения передач – 2170-01703088-00, стоимость – 250 рублей;
3. Защитный чехол – 1111-01703200-00, стоимость – 200 рублей.

Проверка кулисы после настройки

После того, как была выполнена настройка кулисы на автомобиле ВАЗ Приора, необходимо проверить правильность ее работы. Это позволит избежать неприятных ситуаций на дороге и увеличить срок службы детали.

Шаг 1: Перед началом проверки необходимо убедиться в отсутствии внешних повреждений чехла кулисы и в правильной установке его на картере коробки передач.

Шаг 2: Затем запускаем двигатель, переводим коробку передач в нейтральное положение и ожидаем разогрева. Для проверки кулисы нужно двигаться вперед и обратно, блокируя мотор на руке.

Шаг 3: В процессе движения необходимо обратить внимание на рывки и затруднения при переключении передач. Если кулиса работает правильно, то передачи будут переключаться легко и плавно

Шаг 4: Также следует проверить наличие посторонних шумов и треска. Если есть какие-то непонятные звуки, то, скорее всего, кулиса работает неправильно и требует дополнительной настройки.

Проверка кулисы после настройки не займет много времени, но позволит избежать больших проблем в дальнейшем.

Ремонт и настройка кулисы

В этом разделе мы будем описывать замену всех расходников, а также все регулировки кулисы КПП «Приоры», которые можно провести на той или иной трансмиссии.

Ремкомплект кулисы

Чтобы отремонтировать кулису КПП «Приоры» любого типа, потребуются:

• яма;
• эстакада;
• подъемник;
• домкрат со страховочными подставками.

Кроме того, понадобятся такие инструменты:

• набор накидных и рожковых ключей;
• плоская и крестовая отвертки;
• трещотка с удлинителем и набором бит.

Если вы будете работать с домкрата, обязательно ставьте страховочные подставки. А после установки на них автомобиля сильно покачайте его во все стороны. Если упадет с подставок, значит, вы установили их неправильно. Но пусть уж лучше машина падает, пока вас под ней нет.

Как отрегулировать кулису на ВАЗ-2110, Лада Приора своими руками

Итак, дорогие читатели, сегодня мы вам расскажем о том, как отрегулировать кулису на ВАЗ-2110, Приоре, и вообще на любом автомобиле десятого семейства. На самом деле процедура регулировки кулисы абсолютно не сложная, но от правильно отрегулированной кулисы зависит четкость включения передач. Выполнить регулировку кулисы можно как самостоятельно так и с напарником, можно на яме или эстакаде (что конечно удобнее) но можно и просто залезть под машину, в общем, все зависит от ситуации и возможности. Итак, снимаем чехол с рычага КПП, чтоб видеть всю картину, обязательно страхуем машину чтоб не покатилась, и включаем первую скорость. Теперь лезем под машину и ослабляем вот этот хомут, на фото показан стрелкой,

он соединяет привод кулисы непосредственно с карданчиком. После этого руками проворачиваем привод (рычаг) КПП против часовой стрелки таким образом, что бы рычаг переключения скоростей уперся в пластиковую пластину, которая играет роль стопора, что бы случайно вместо первой передачи не включить заднюю.

После этого затягиваем хомут и можно осуществлять пробный заезд. Все, процедура регулировки кулисы на ВАЗ-2110 окончена. Как видите ничего сложного в ней нет, и от силы она займет у вас 10 – 15 минут. А передачи теперь будут включаться четко и без лишнего головняка. Всем удачи на дорогах и поменьше поломок.

Принцип работы

Изучите схему ниже, чтобы понять, как работает короткоходная кулиса. Рычаг установлен в нейтральном положении, здесь он обозначен точками «O» и «F». Чтобы запустить передачу, необходимо передвинуть тягу – она соединится с РПП в точке «B» – в точке «A». После этого ручка перейдет в точку «E». Ремонт и последующая замена проводятся для того, чтобы сократить расстояние.

Сделать это можно в том случае, если рычаг удлинится до точки «H». Такой ход увеличит расстояние. На схеме «A» и «B» станут точками «C» и «D». Замена штатной кулисы на короткоходную позволяет сократить движение ручки. С теорией мы разобрались, теперь можно начинать ремонт.
