Схемы электрических соединений автомобилей VW Golf 2 и Jetta 2
Инструкции по эксплуатации, электрические схемы, руководства по ремонту автомобилей Volkswagen. Ходовая часть Отопитель и климатическая установка.
Общее описание Руководство по эксплуатации Бензиновые двигатели объемом 1,3 л Бензиновые двигатели объемом 1,6 и 1,8 л Дизельные и турбодизельные двигатели. VW Golf VII с Описание, архитектура, инновации, характеристики Двигатели. Ходовая часть Отопитель и климатическая установка Электрооборудование Информационно-командная система Infotainment. Руководство по эксплуатации Техническое обслуживание Бензиновый двигатель 2.
Обзор VW Polo VW Polo — Двигатели. VW Touran c Система охлаждения, отопления и вентиляции Система выпуска отработавших газов Система зажигания. Обзор нового семейства бензиновых двигателей EA Механическая часть двигателя Система управления двигателя Датчики Исполнительные механизмы. VW Golf II VW Golf IV VW Passat B5 Электросхемы — VW Golf II Е4 — переключатель дальнего света фар; L1 — двухнитевая лампа левой фары; L2 — двухнитевая лампа правой фары; L13 — лампа дальнего света левой фары; L14 — лампа дальнего .
F2 — дверной выключатель передней левой двери; FЗ — дверной выключатель передней правой двери; F10 — дверной выключатель задней левой двери; F11 — дверной выключатель задней правой двери; Т1е — . L28 — лампа подсветки прикуривателя; R — разъем радиоприемника; Т1b — разъемное соединение,1 контакт, за блоком реле; Т1с — разъемное соединение, 1 контакт, за блоком реле; Т2с — разъемное . G1 — указатель уровня топлива; G3 — указатель температуры охлаждающей жидкости; G5 — тахометр; J6 — стабилизатор напряжения; Y2 — цифровые часы J — указатель давления масла, уровня охлаждающей .
Система питания, панель приборов. F1 — датчик давления масла 1,8 бара ; F22 — датчик давления масла 0,3 бара ; G — датчик уровня запаса топлива; G2 — датчик температуры охлаждающей жидкости; К1 — контрольная лампа . G40 — датчик Холла; N — катушка зажигания; N41 — блок управления; О — распределитель зажигания; Р — разъем свечей зажигания; Q — свечи зажигания. Система преднакала, клапан отключения подачи топлива.
F26 — термовыключатель автоматического пускового устройства карбюратора; F35 — термовыключатель подогрева впускной трубы; J81 — реле подогрева впускной трубы; N1 — автоматическое пусковое устройство карбюратора; N51 — подогреватель впускной трубы; . Вентилятор радиатора и отопителя. Е9 — выключатель вентилятора отопителя; F18 — выключатель вентилятора радиатора; F87 — термовыключатель; J — реле вентилятора радиатора; L16 — лампа подсветки регулятора холодного воздуха; N23 — сопротивление вентилятора отопителя; .
А — аккумулятор; В — стартер; С — генератор; С1 — регулятор напряжения; D — выключатель замок зажигания; J59 — разгрузочное реле; 1 — перемычка аккумулятор — кузов; 2 — Страницы:. Радиоприемник, CD- чейнджер, передние громкоговорители. Расположение реле и предохранителей. Здравствуйте, проблема с мультирулем на golf 7, полностью пропало управление аудиосистемой, телефоно Здравствуйте, подскажите на модели г.
Суть дела такова во время езды при ускоре Насос вторичного воздуха включается сам по себе пассат б5 2. Нравится ли Вам НОВЫЙ дизайн сайта? Старый дизайн был лучше
Руководства на все автомобили
1. Органы управления, приборы и оборудование
2. Двигатель
3. Система охлаждения
4. Топливная система
5. Выхлопная система
6. Система вентиляции и отопления
7. Сцепление
8. Коробка передач
9. Подвески и приводные валы
10. Рулевое управление
11. Колеса и шины
12. Тормозная система
13. Кузов
14. Электрооборудование
14.0 Электрооборудование
14.1 Лампы накаливания
14.2 Электрические цепи
14.3. Обнаружение незамкнутой цепи
14.4 Предохранители
14.5. Аккумулятор
14.6. Генератор
14.7. Стартер
14.8 Замена лампочек внешнего освещения
14.9 Снятие и установка дополнительного сигнала торможения
14.10 Замена лампочек внутреннего освещения
14.11. Устройства внешнего освещения
14.12. Регулировка света фар
14.13 Снятие и установка комбинации приборов
14.14 Снятие и установка переключателей рулевой колонки
14.15 Снятие и установка переключателей
14.16 Снятие и установка радиоприемника
14.17 Снятие и установка высокочастотных громкоговорителей
14.18 Снятие и установка низкочастотных громкоговорителей
14.19 Рекомендации по установке телефона
14.20 Антенна
14.21 Проверка обогревателя заднего стекла
14.22. Пояснения к электрическим схемам

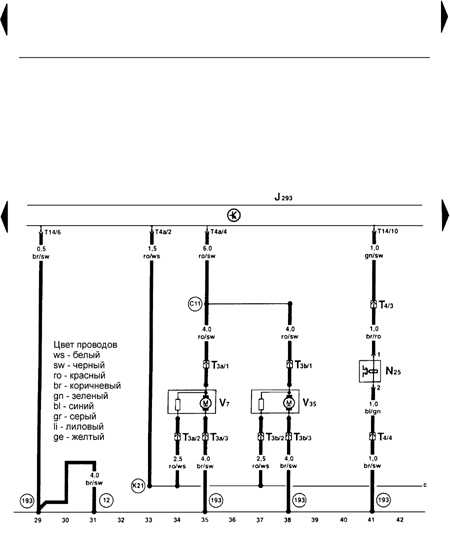

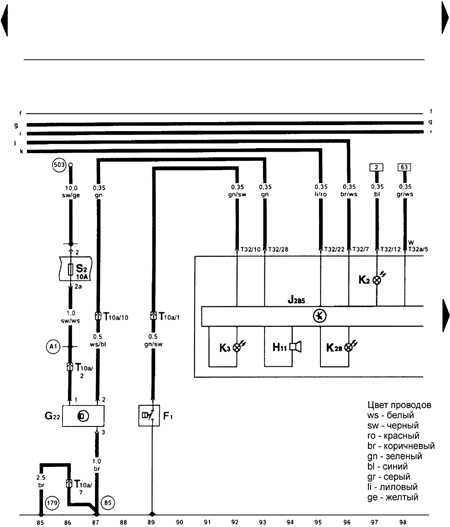

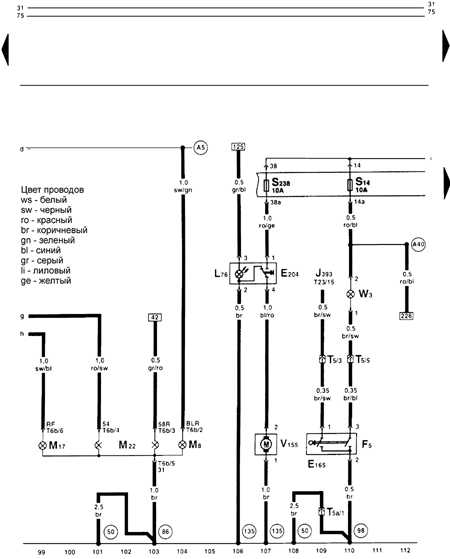

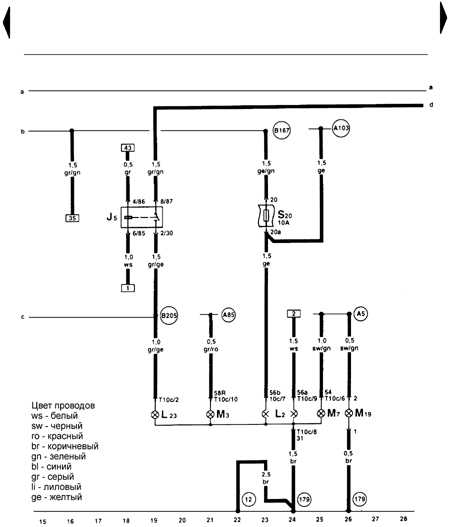

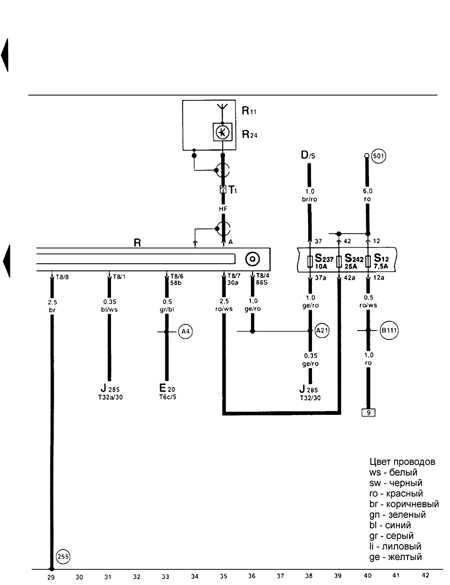

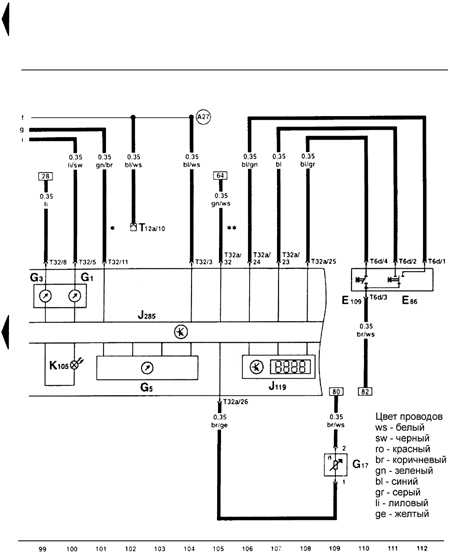

14.23. Схемы электрооборудования автомобиля VW Golf с сентября 1997 г.

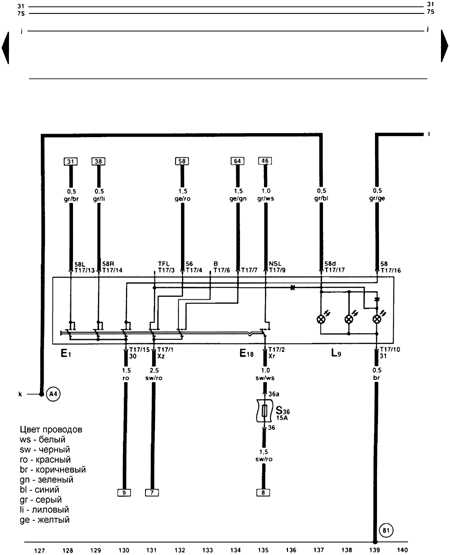

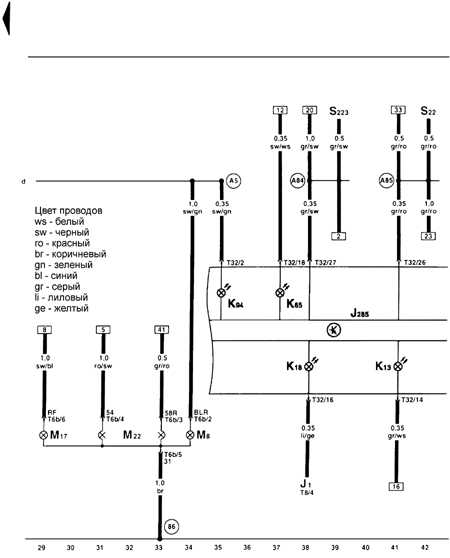

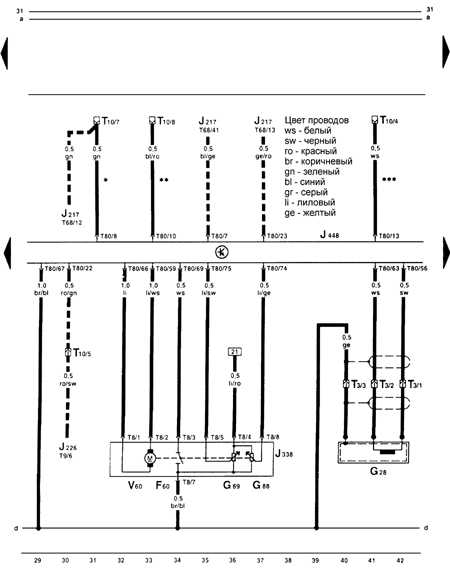

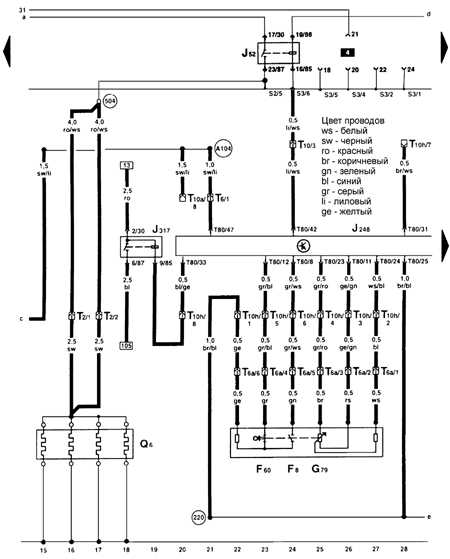

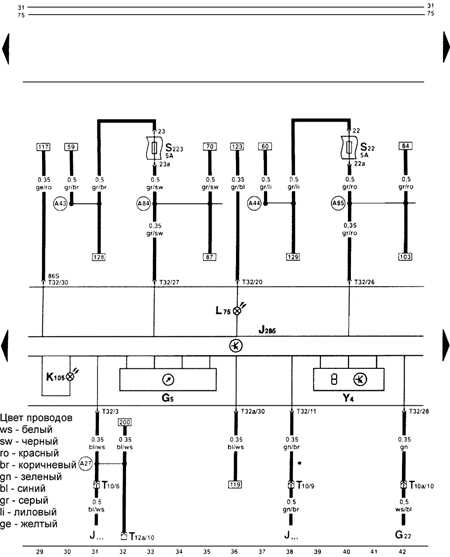

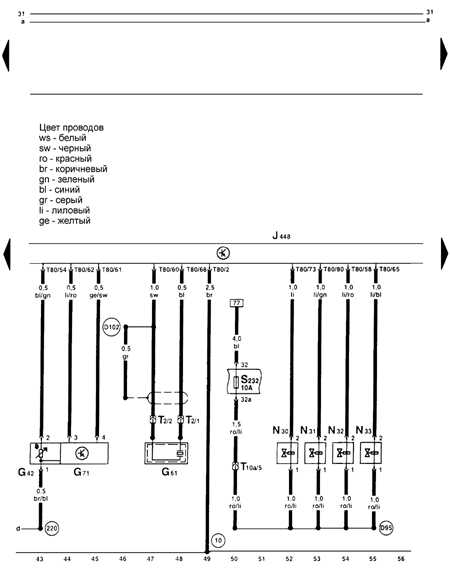

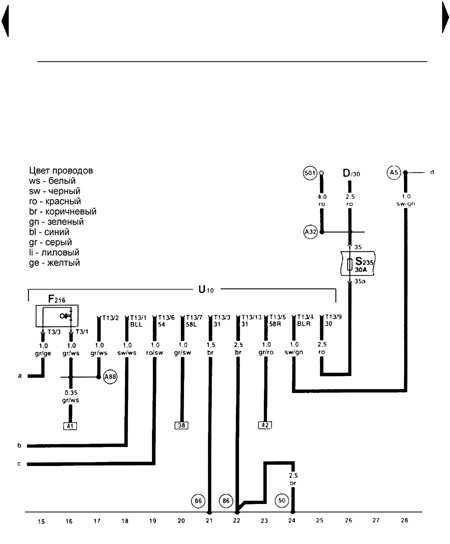

14.23.1 Схемы электрооборудования автомобиля VW Golf с сентября 1997 г.
14.23.2 Электросхема 2
14.23.3 Электросхема 3
14.23.4 Электросхема 4
14.23.5 Электросхема 5
14.23.6 Электросхема 6
14.23.7 Электросхема 7
14.23.8 Электросхема 8
14.23.9 Электросхема 9
14.23.10 Электросхема 10
14.23.11 Электросхема 11
14.23.12 Электросхема 12
14.23.13 Электросхема 13
14.23.14 Электросхема 14
14.23.15 Электросхема 15
14.23.16 Электросхема 16
14.23.17 Электросхема 17
14.23.18 Электросхема 18
14.23.19 Электросхема 19
14.23.20 Электросхема 20
14.23.21 Электросхема 21
14.23.22 Электросхема 22
14.23.23 Электросхема 23
14.23.24 Электросхема 24
14.23.25 Электросхема 25
14.23.26 Электросхема 26
14.23.27 Электросхема 27
14.23.28 Электросхема 28
14.23.29 Электросхема 29
14.23.30 Электросхема 30
14.23.31 Электросхема 31
14.23.32 Электросхема 32
14.23.33 Электросхема 33
14.23.34 Электросхема 34
14.23.35 Электросхема 35
14.23.36 Электросхема 36
14.23.37 Электросхема 37
14.23.38 Электросхема 38
14.23.39 Электросхема 39
14.23.40 Электросхема 40
14.23.41 Электросхема 41
14.23.42 Электросхема 42
14.23.43 Электросхема 43
14.23.44 Электросхема 44
14.23.45 Электросхема 45
14.23.46 Электросхема 46 Ссылки на другие сайты
Электрооборудование (Electrical equipment)
Замена токосъёмных колец генератора Bosch 70A (rus.) Фотоотчет Началось всё с того что машина стала хуже заводится. Вроде и АКБ нормальный, на улице не мороз. Померив зарядку тестером увидел 14,3-14,4. Успокоился, а зря. Симптомы недозаряда продолжались. Решил померить зарядку не после завода авто, а через минут 30-40 езды и стало всё ясно — тестер показывал 13,78-13,85. А этого маловато. Если короткие поездки и заглушил машину несколько раз-уже вообще натужно заводит. Решение разбор генератора.
Ремонт передних стеклоочителей VW Golf 4 / Bora, реле 389, не останавливаются дворники (rus.) Фотоотчет На днях перестали останавливаться дворники в положении «Выкл» (было слышно двойной щелчок реле и пассажирский дворник не до конца ложился на место), метались по стеклу будто на второй скорости, остальные режимы работали нормально, пришлось день ездить с махающими дворниками на минимуме взмахов. Все советовали сначала смотреть реле, потом подрулевой, а потом уже трапецию — я их послушал и не ошибся.
Электросхемы VW Golf 4 с 1998 года выпуска (eng.) Подробные и полезные электросхемы на VW Golf 4 / Jetta с активными! ссылками с электросхем на цветные фото с указанием расположения на автомобиле датчиков, реле, разъемов, электронных блоков и др. 1,8L — Engine — Motronic Multiport Fuel Injection (MFI) 110 kW, engine code AWD, AWW 1,8L — Engine — Motronic Multiport Fuel Injection (MFI) /132 kW, engine code AWP 1,9L — Engine — Turbo Diesel Fuel Injection (DFI) 66KW, code ALH 1,9L — Engine — Turbo Diesel PD Fuel Injection (DFI) 74 kW, engine code BEW 2,0L — Engine — Motronic Multiport Fuel Injection (MFI) 85 kW, engine code AEG, AVH, AZG 2,0L — Engine — Motronic Multiport Fuel Injection (MFI) 85 kW, engine code AVH, AZG, BBW, BEV 2,8L — Engine — Motronic Multiport Fuel Injection (MFI) 130 kW, engine code AFP 2,8L — Engine — Motronic Multiport Fuel Injection (MFI) 147 kW, engine code BDF 3.2L — Engine — Motronic Multiport Fuel Injection (MFI) 177 kW, engine code BJS Automatic transmission, 4 speed automatic, Automatic transmission, 5 speed automatic with Tiptronic Anti-lock brake system (ABS) with electronic differential lock (EDL), anti-slip regulation (ASR) and electronic stabilization program (ESP) Haldex Coupling (02A) for All-Wheel Drive и др. 87 Mb. Запуск электросхем с файлов типа: vw.a4.wd.01.pdf
Рулевое управление (Steering)
Ремонт «спирали» Airbag, восстановление контактного кольца подушки безопасности (rus.) Фотоотчет Позволю себе не согласиться с высказываниями по поводу неремонтнопригодности «cпирали Airbag» Как говорится — «мне колхоз удался. » Итак нам понадобиться: паяльник, тестер, отвертка «крест», тонкая отвертка «шлиц», флюс, олово, шкурка или минидрель, аккуратность, терпение.
Volkswagen Golf 4 / Bora / Jetta 1997-2005: Рулевое управление (rus.) Ремонт и обслуживание в цветных фото. Справочные данные, Описание конструкции, Рулевое управление — проверка технического состояния, Система гидроусилителя рулевого управления — слив и заполнение рабочей жидкостью, прокачка, Рулевой механизм — регулировка, Рулевое колесо — снятие и установка, Наконечник рулевой тяги — замена, Защитный чехол рулевой тяги — замена, Рулевая тяга — замена, Рулевой механизм — снятие и установка, Насос гидроусилителя рулевого управления — снятие и установка, Бачок системы гидроусилителя рулевого управления — замена, Рулевая колонка — снятие и установка.
Системы впрыска, зажигания (Injector, ignition system)
Замена свечей зажигания на двигателе BFQ в VW Golf 4 / Bora (rus.) Фотоотчет Замена свечей зажигания простая операция, но на данном двигателе все оказалось довольно непросто. Дело в том, что свечи находятся под впускным коллектором так, что даже высоковольтные провода отсоединить не представляется возможным.
Замена свечей зажигания на двигателе BCB (катушки зажигания на свечах) VW Golf 4 / VW Bora (rus.) Фотоотчет Замена свечей зажигания на двигателе BCB в Фольксваген Бора. Сначала снимаем все шланги пластиковой плиты-воздухозабора. Затем подсовываем отвертку под катушку, аккуратно чтоб не сломать пластик, придерживая второй рукой, поддеваем и вытаскиваем наверх, предварительно скинув хомутик крепления высоковольтных проводов.
Замена свечей зажигания на двигателях AGU, ARX для VW Golf 4 / Bora, Skoda Octavia (rus.) Фотоотчет Замена свечей зажигания в двигателях AGU и ARX на Skoda Octavia и VW Golf 4. Снимаем пластиковую защиту двигателя и видим 4 катушки зажигания одна находится под пластиковой деталью (все показано стрелками). Откручиваем ее, гайка на 10, и откидываем в сторону.
Системы впрыска и зажигания Данная информация по системам впрыска подходит ко всем автомобилям VW, Skoda, SEAT, Audi. Общая информация по системам зажигания Подходит ко многим автомобилям VW, Skoda, SEAT, Audi
Система выпуска (Exhaust system)
Volkswagen Golf 4 / Bora / Jetta 1997-2005: Система выпуска отработавших газов двигателя 1,4 л (rus.) Ремонт и обслуживание в цветных фото. Справочные данные, Описание конструкции, Система выпуска отработавших газов — проверка технического состояния, Глушители — замена, Приёмная труба с каталитическим нейтрализатором — замена. Volkswagen Golf 4 / Bora / Jetta 1997-2005: Система выпуска отработавших газов двигателя 1,6 л (rus.) Ремонт и обслуживание в цветных фото. Справочные данные, Описание конструкции, Система выпуска отработавших газов — проверка технического состояния, Глушители — замена, Приёмная труба с каталитическим нейтрализатором — замена.
Электрооборудование Фольксваген Гольф 4
14.0 Электрооборудование С положительным источником питания потребители соединяются проводом, а с минусовым – через кузов автомобиля (массу). Такой метод позволяет уменьшить число проводов и упростить монтаж. Электрическая система имеет 12-вольтовое питание с отрицательным заземлением и состоит из аккумулятора, генерат.
14.1 Лампы накаливания ЛАМПЫ В ФАРАХ БЕЗ ПРОТИВОТУМАННОГО СВЕТА Ближний свет 12V 55W (Н7) Дальний свет 12V 55W (Н1) Указатели поворота 12V/ 21W Стояночные огни 12V/ 5W ЛАМПЫ В ФАРАХ С.
14.2 Электрические цепи Для защиты электрических цепей используются предохранители ножевого типа, цвет которых соответствует току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя предвар.
14.3. Обнаружение незамкнутой цепи (Категория). Список материалов смотрите внутри.

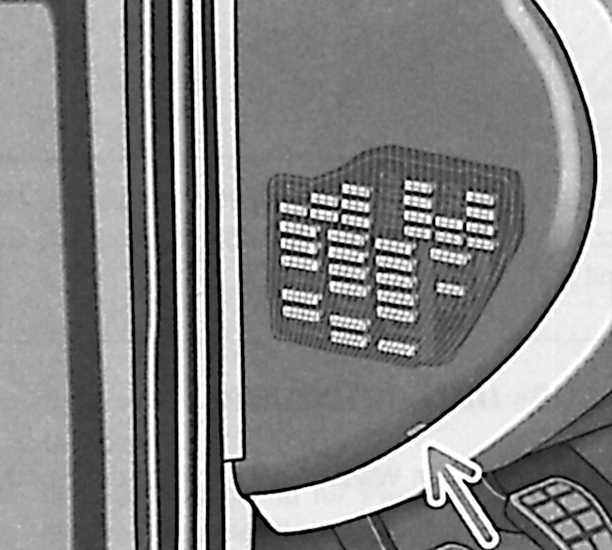

14.4 Предохранители
14.5. Аккумулятор (Категория). Список материалов смотрите внутри.
14.6. Генератор (Категория). Список материалов смотрите внутри.
14.7. Стартер (Категория). Список материалов смотрите внутри.
14.8 Замена лампочек внешнего освещения
14.9 Снятие и установка дополнительного сигнала торможения
14.10 Замена лампочек внутреннего освещения
14.12. Регулировка света фар (Категория). Список материалов смотрите внутри.
14.13 Снятие и установка комбинации приборов
14.14 Снятие и установка переключателей рулевой колонки

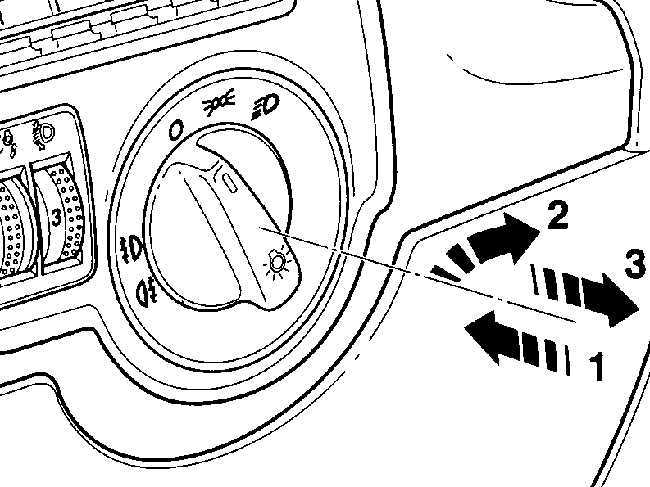

14.15 Снятие и установка переключателей
14.16 Снятие и установка радиоприемника
14.17 Снятие и установка высокочастотных громкоговорителей
14.18 Снятие и установка низкочастотных громкоговорителей
14.19 Рекомендации по установке телефона
14.20 Антенна
14.21 Проверка обогревателя заднего стекла
Источник
Система охлаждения, отопления, вентиляции и кондиционирования (Cooling, Heating, Air Conditioning and Climate Control Systems)
Замена термостата с электронным регулированием 06A 121 114 на двигателе BFQ 1.6 VW Golf 4, Bora (rus.) Симптомы, при которых ставится диагноз — замена термостата: При включении двигателя мигает и пищит индикатор ОЖ на панели. Двигатель прогревается, уровень ОЖ в норме. При включении горячего двигателя лампочка ОЖ не загорается. Двигатель прогревается очень долго. До 90° может доходить только при медленном движении в пробках. При обычном движении (40-80 км/ч) в весенне-летнее время средняя температура держится около 60°-70°.
Climatronic — ремонт электропривода управления рециркуляцией воздуха (rus.) Фотоотчет. Причина ремонта: проворачивается шестеренка электропривода управления рециркуляцией воздуха. Слышен треск при нажатии кнопки рециркуляции. Климатроник при самодиагностике выдает ошибку 4FA, при включении и отключении режима рециркуляции под торпедой раздается жужжание и щелканье, в дождь — всё запотевает.
Volkswagen Golf 4 / Bora / Jetta 1997-2005: Система вентиляции и отопления (rus.) Ремонт и обслуживание в цветных фото. Система вентиляции салона — замена фильтрующего элемента, Блок управления отоплением и вентиляцией — снятие и установка, Электровентилятор отопителя — замена.
Автомобильные климатические установки (rus.)Устройство и принцип действия. Пособие по программе самообразования. Климатическая установка на автомобиле, Принцип действия климатической установки, Хладагент, Устройство климатической установки, Регулирование системы, Включение вентилятора системы охлаждения, Регулирование температуры, Обслуживание.

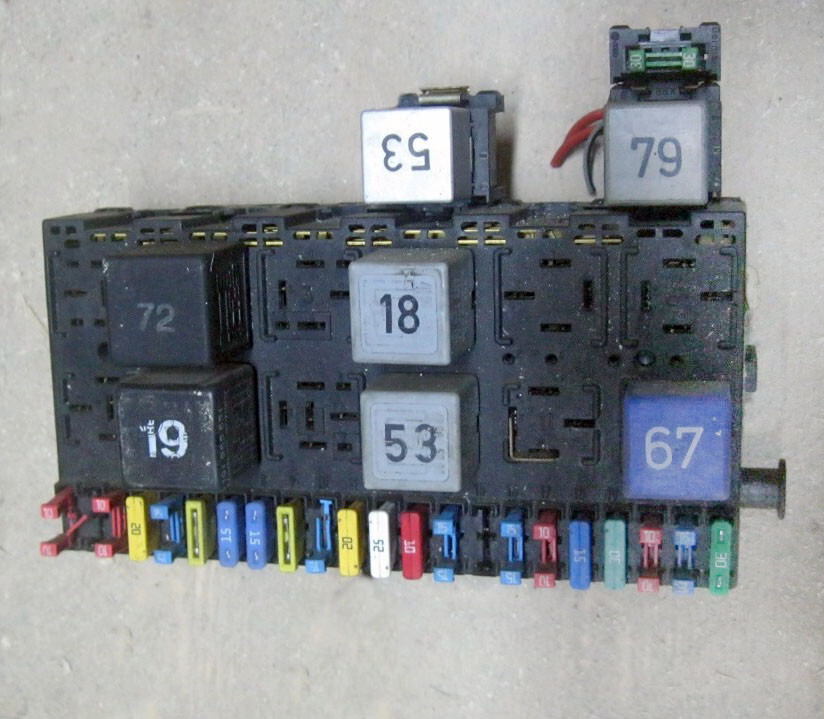

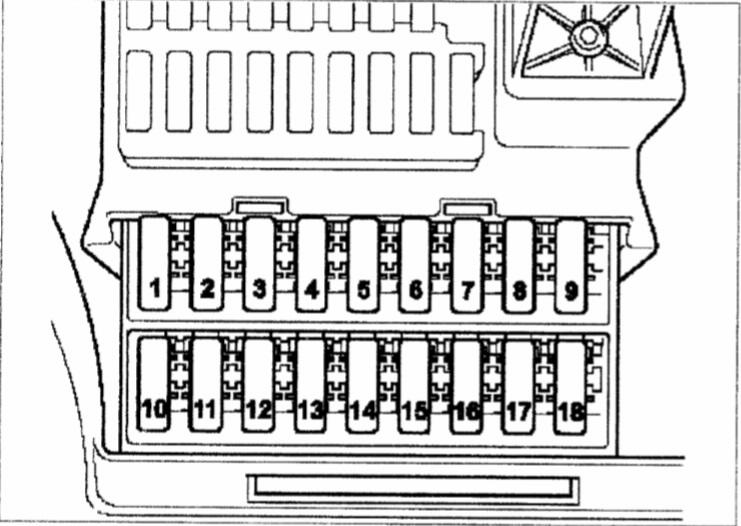

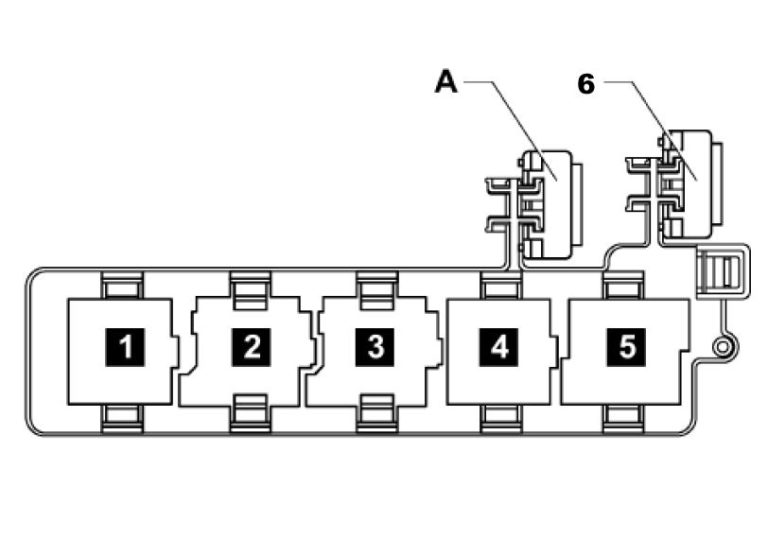

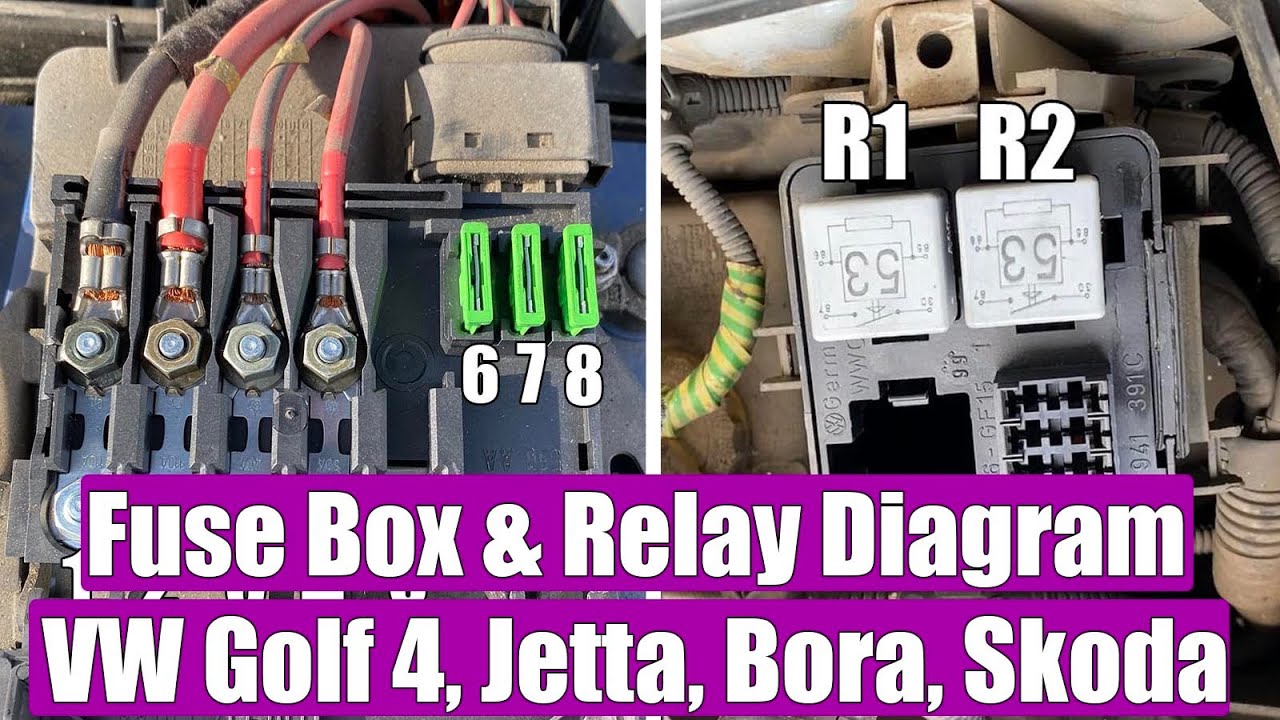

Колодка реле под приборной панелью №3

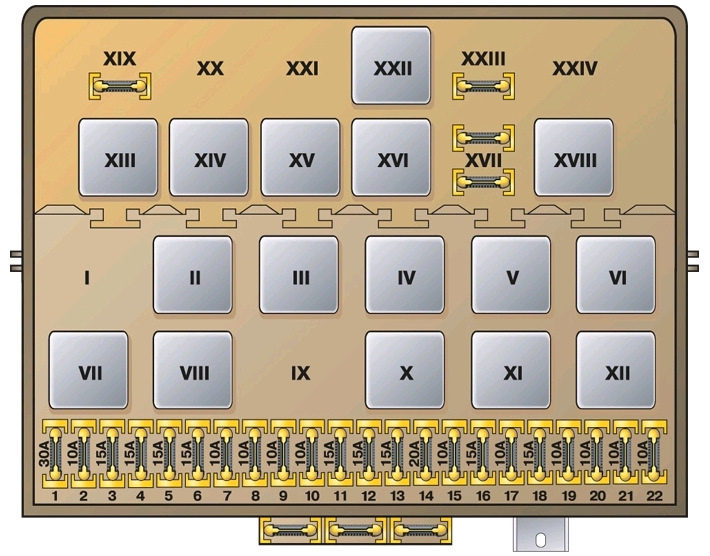

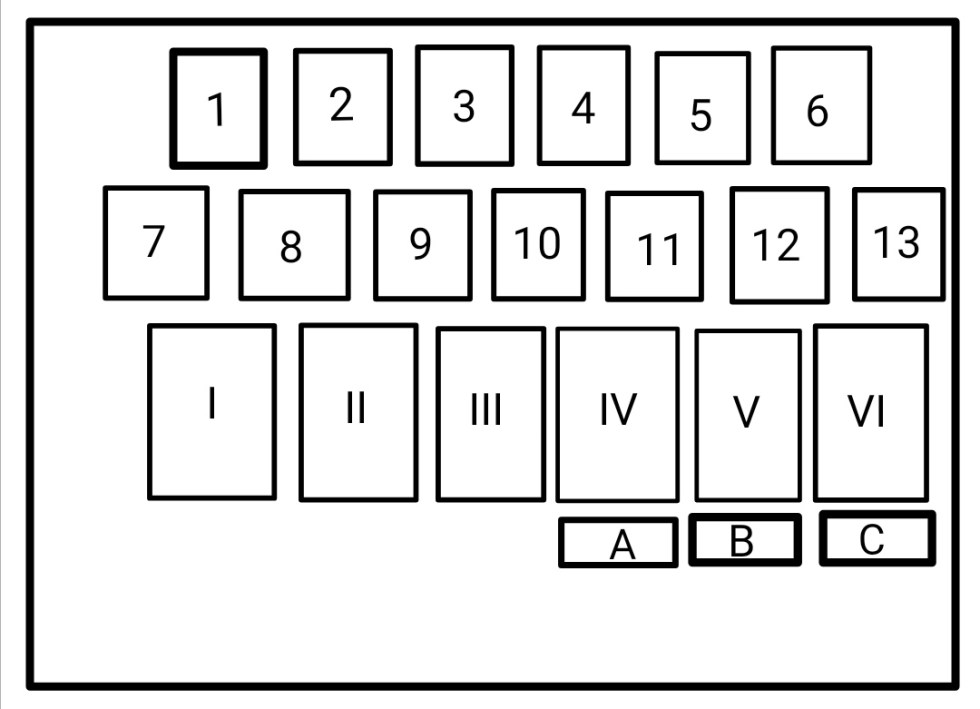

Блок схема колодки реле Volkswagen Golf IV

| № | Защищаемая цепь | Амперы |
|---|---|---|
| 1 | Не используется | |
| 2 | J398 — Реле дистанционного открывания крышки багажника (79)J546 — Блок дистанционного управления открыванием крышки багажника (407) | |
| 3 | Не используется | |
| 4 | J5 — Реле противотуманных фар (53) | |
| 5 | J453 — Блок управления многофункциональным рулевым колесом (450) | |
| 6 | J453 — Блок управления многофункциональным рулевым колесом (450) | |
| 7 | J508 — Реле подавления стоп-сигналов (206) | |
| 8 | J99 — Реле обогрева наружных зеркал (53)J541 — Реле клапана отключения охлаждающей жидкости (53) | |
| 9 | J17 — Реле топливного насоса, четырехколесный дизель, (53) | |
| 10 | J17 — Реле топливного насоса (подкачивающий насос) (167) | |
| 11 | J226 — Блокировка стартера и реле фонарей заднего хода (175) | |
| 12 | J317 — Реле питания клеммы 30 (109) | |
| 13 | J151 — Реле постоянной циркуляции охлаждающей жидкости (53) | |
| I | J4 — Реле двухтонального звукового сигнала | |
| II | J59 — Реле разгрузки X-контакта (18) J59 — Реле разгрузки X-контакта (100) | |
| III | не используется | |
| IV | J17 — Реле топливного насоса (409) J52 — Реле свечи накаливания (103) | |
| V | J31 — Реле автоматического прерывистого режима омывателя и стеклоочистителя, без омывателя фар (377), — с омывателем фар (389), — с датчиком дождя (192) | |
| VI | J31 — Реле автоматического прерывистого режима омывателя и стеклоочистителя, без омывателя фар (377), — с омывателем фар (389), — с датчиком дождя (192) | |
| A | Предохранитель регулировки сиденья | |
| B | Предохранители для V192 — Вакуумный насос тормозов (с мая 2002 г.) | |
| C | Предохранитель стеклоподъемника, центрального замка и наружного зеркала с подогревом (только модели с системой комфорта и стеклоподъемником) |
больше видео
-
Как отключить иммобилайзер на Фиат Пунто
Опубликовано 27 June 2024 by ScegliAuto
-
Как долить AdBlue в Peugeot 2008
Опубликовано 26 June 2024 by ScegliAuto
-
Кондиционер Fiat Panda: инструкция по эксплуатации
Опубликовано 26 June 2024 by ScegliAuto
-
Как настроить время в Renault Kangoo?
Опубликовано 24 June 2024 by ScegliAuto
-
Как открыть капот на Пежо 108?
Опубликовано 24 June 2024 by ScegliAuto
-
Как сбросить индикатор AdBlue Peugeot 308
Опубликовано 22 June 2024 by ScegliAuto
-
Сброс контрольной лампы давления в шинах Mini Cooper R50
Опубликовано 21 June 2024 by ScegliAuto
-
Как снять запаску на Пежо 5008?
Опубликовано 20 June 2024 by ScegliAuto
-
Как активировать меню климата Audi A3
Опубликовано 18 June 2024 by ScegliAuto
-
Сброс контрольной лампы давления в шинах Opel Astra K
Опубликовано 18 June 2024 by ScegliAuto
Трансмиссия
В Volkswagen Golf 4 предлагались 5-и и 6-скоростные механические коробки передач, а также 4-х и 5-ступенчатые АКПП. Последние могли похвастать функцией ручного переключения скоростей. Все «коробки» достаточно надежные.
На механической КП иногда разбалтывается рычаг переключения передач. «Лечится» в большинстве случаев заменой механизма переключения (около $160 с работой). На многих «коробках» с мотором 1,6 литра нередко наблюдается затрудненное включение первой передачи. Масло в «механике» рекомендуется менять каждые 90 000 км, а замена сцепления зависит от стиля езды и опыта сидящего за рулем. Средние же показатели — 120 000–200 000 км.
В «автоматах» менять масло необходимо каждые 60 000 км, причем заливать только рекомендованное заводом. Но здесь есть свои нюансы. При покупке необходимо узнать у продавца, с какой периодичностью он обновлял масло в АКПП. Оно меняется не полностью, а частично, так как новое в большинстве случаев, обладая высокими моющими свойствами, растворяет старые отложения и выводит коробку из строя. Не верьте сервисам, которые утверждают, что масло залито на весь срок службы коробки.
Начиная с 1,8-литрового мотора опционно можно было заказать полный привод 4 MOTION. В версиях с мотором 2,8 литра и R32 он был уже в базовой комплектации. Полный привод делает VW Golf 4 чрезвычайно устойчивым на скользкой дороге и дарит незабываемые впечатления от вождения. Обратная сторона этих модификаций — сложность обслуживания и высокая стоимость запчастей, касающихся элементов полного привода. К тому же такие аппараты берутся первым владельцем не для поездок в булочную, и на вторичном рынке они появляются, как правило, либо сильно изношенными, либо очень дорогими.
14.23. Схемы электрооборудования автомобиля VW Golf с сентября 1997 г.
14.23.1 Схемы электрооборудования автомобиля VW Golf с сентября 1997 г.
14.23.2 Электросхема 2
14.23.3 Электросхема 3
14.23.4 Электросхема 4
14.23.5 Электросхема 5
14.23.6 Электросхема 6
14.23.7 Электросхема 7
14.23.8 Электросхема 8
14.23.9 Электросхема 9
14.23.10 Электросхема 10
14.23.11 Электросхема 11
14.23.12 Электросхема 12
14.23.13 Электросхема 13
14.23.14 Электросхема 14
14.23.15 Электросхема 15
14.23.16 Электросхема 16
14.23.17 Электросхема 17
14.23.18 Электросхема 18
14.23.19 Электросхема 19
14.23.20 Электросхема 20
14.23.21 Электросхема 21
14.23.22 Электросхема 22
14.23.23 Электросхема 23
14.23.24 Электросхема 24
14.23.25 Электросхема 25
14.23.26 Электросхема 26
14.23.27 Электросхема 27
14.23.28 Электросхема 28
14.23.29 Электросхема 29
14.23.30 Электросхема 30
14.23.31 Электросхема 31
14.23.32 Электросхема 32
14.23.33 Электросхема 33
14.23.34 Электросхема 34
14.23.35 Электросхема 35
14.23.36 Электросхема 36
14.23.37 Электросхема 37
14.23.38 Электросхема 38
14.23.39 Электросхема 39
14.23.40 Электросхема 40
14.23.41 Электросхема 41
14.23.42 Электросхема 42
14.23.43 Электросхема 43
14.23.44 Электросхема 44
14.23.45 Электросхема 45
14.23.46 Электросхема 46
Ходовая
Ходовая часть большинства Фольксваген Гольф 4 имеет простую конструкцию, она надежная, недорогая в обслуживании и довольно комфортная для своего класса. Передняя подвеска — «Макферсон», а задняя имела варианты. На переднеприводных версиях применялась простая Н-образная балка, а при наличии полного привода устанавливалась многорычажная подвеска, усложняющая и удорожающая обслуживание.
Износ подвески напрямую зависит от стиля вождения и скорости прохождения ям. Первыми дают о себе знать стойки и втулки стабилизатора — в среднем каждые 50–60 тыс.км. Но стоимость запчастей и работ копеечная — порядка $60 за все. При активной езде к 150 000 км могут «умереть» амортизаторы ($150 с работой). Остальные элементы подвески в среднем служат более 100 000 км. Передние колодки (в зависимости от стиля езды) «ходят» 20–30 тыс. км, а диски — 80–90 тыс. км. Задние колодки «живут» порядка 60–70 тыс. км. Ремонт подвески не обременителен в финансовом плане, так как сегодня представлено достаточно много заменителей в различных ценовых диапазонах.
С возрастом начинает стучать рулевая рейка.
