Слабое питание
Одной из причин неисправности прикуривателя УАЗ Патриот может быть слабое питание. Если внутренний предохранитель прикуривателя сгорел, то он не сможет обеспечить достаточную мощность для подключения электронных устройств. Также причиной слабого питания может быть низкое напряжение аккумуляторной батареи или неправильное подключение проводов прикуривателя.
Чтобы решить проблему с слабым питанием, необходимо:
- Проверить состояние внутреннего предохранителя прикуривателя и, при необходимости, заменить его новым.
- Измерить напряжение аккумуляторной батареи при выключенном двигателе. Если напряжение ниже нормы (обычно около 12 вольт), необходимо зарядить или заменить аккумулятор.
- Проверить правильность подключения проводов прикуривателя. Убедиться, что положительный провод подключен к плюсовому полюсу аккумулятора, а отрицательный провод — к массе автомобиля.
Выполнив эти действия, можно устранить проблему со слабым питанием прикуривателя УАЗ Патриот и обеспечить нормальное функционирование электронных устройств.
Где находится реле зарядки?
Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.
Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.
Схема блока предохранителей УАЗ Патриот (3163) реле и назначение с расположением
УАЗ Патриот (УАЗ-3163) внедорожник 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 г.в. с различными модификациями (Профи Пикап и Грузовой Уаз 23632, 23602). В нашем материале мы покажем обозначение блоков предохранителей и реле УАЗ Патриот со схемами блоков и их расположением. В заключение предлагаем ознакомиться с полным руководством по ремонту и обслуживанию.
Contents
- 1 Passenger compartment
- 1.1 Type 1
- 1.2 Type 2
- 1.3 Type 3
- 2 Engine compartment
- 2.1 Fuse and relay box
- 2.2 Additional boxes
- 2.2.1 Box на аккумуляторе
- 2.2.2 Блок реле и предохранителей кондиционера
- 2.2.3 Реле свечей накаливания и силовой предохранитель
- 3 УАЗ Патриот Руководство
Тип 1
Подходит для автомобилей, изготовленных с 2005 по 2011 год.
Диаграмма
Назначение
| F1 | 5A Освещение для переключателей и контролирующих. 0062 |
|
| F2 | 7.5A Low beam of the right headlight | |
| F3 | 10A High beam right headlight | |
| F4 | 10A Right fog lamp | |
| F5 | 30A Electric door window system , электрический люк на крыше | |
| F6 | 15A портативная лампа | |
| F7 | 20A Sound Signals, Electric Mirrors | |
| F8 | 20.0062 | |
| F9 | 20A Стеклянные очистители и шайбы, дополнительный нагреватель пассажирского отделения | |
| F10 | 9018 20A LIGARETE F12 | 7,5A Ближний свет левой фары |
| F13 | 10A Дальний свет левой фары и контрольная лампа дальнего света | |
| F14 | 10A Left fog lamp | |
| F15 | 20A Electric door lock system | |
| F16 | 10A Hazard warning and direction indicators | |
| F17 | 7. 5A Lights, brake light switch |
|
| F18 | 25A Выключатель обогревателя, обогрева заднего стекла и наружных зеркал | |
| F19 | 10A Комбинация приборов, выключатель света заднего хода | |
| F20 | 7,5A Задние противотуманные фары | |
| F21 | Spare fuse | |
| F22 | Spare fuse | |
| F23 | Spare fuse | |
| Relay | ||
| К1 | Reserve | |
| K2 | Relay – прерыватель стеклоочистителей | |
| K3 | Реле – прерыватель указателей поворота | |
| K4 | Реле ближнего света фар | |
| K5 | Headlamp high beam relay | |
| К6 | Additional (unloading) relay | |
| K7 | Rear window heating relay | |
| К8 | Fog light relay |
Подходит для автомобилей с 2012 по 2014 г.в.0058
F1 5A Side light, left F2 5A Side light, right F3 7.5A Low beam headlights right F4 7.5A Low beam headlights, Слева F5 10A Фары High Beam справа F6 10A Главный луче0061 F8 20A дверной замок F9 10A Сигнализация F10 10A Кл. 5 ХР1 КП, выключатель фонарей заднего хода, кл. 1 датчик скорости, кл. 4 центральных светильника, кл. 2 alarm switches F11 30A Windows F12 20A Cigarette lighter , seat heating F13 20A Sound signal F14 20A Heated tailgate glass, exterior зеркала, модуль управления освещением (MUS) F15 20А прод.
11 X2, wiper switch, wiper, rear heater switch F16 10A Fog lamp, right F17 10A Fog lamp, left F18 25A Heater F19 7,5 A Выключатель стоп-сигналов, плафоны F20 5A Управление зеркалом F21 10A Компрессор кондиционера F22 15A Sockets Relay К1 Fog lights K2 Fog lights K3 High beam K4 Low beam K5 RELAY RELAY K6 ZMZ 40904, 40905: Дополнительный нагреватель K7
93
.
0062 К8 Указатели поворотов и аварийная сигнализация К9 Пауза регулируемый выключатель стеклоочистителя

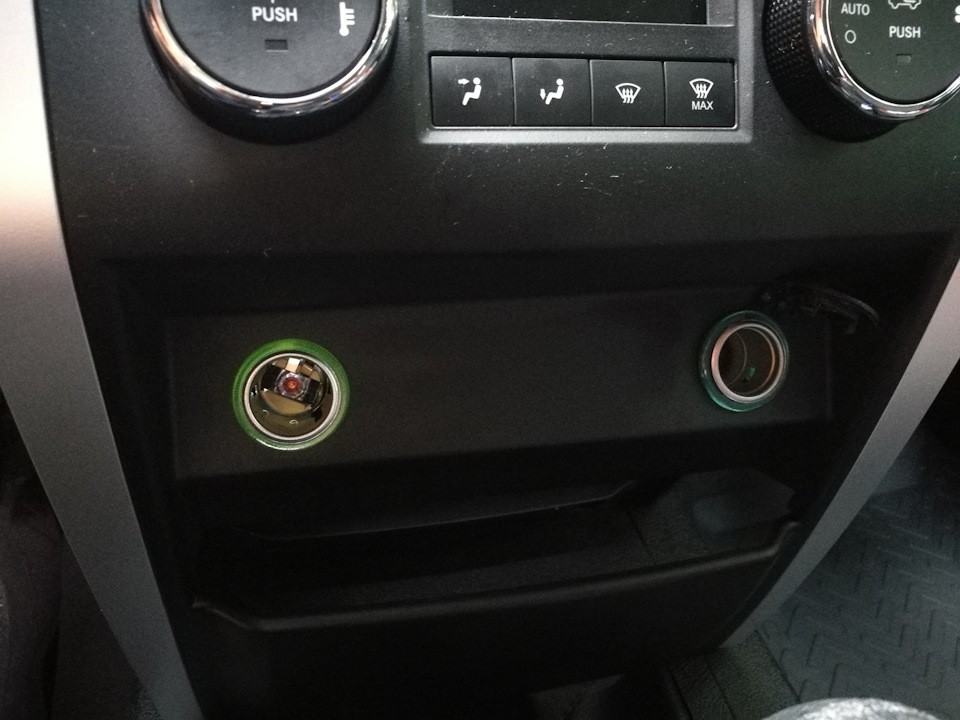

Установка второго прикуривателя в штатное место

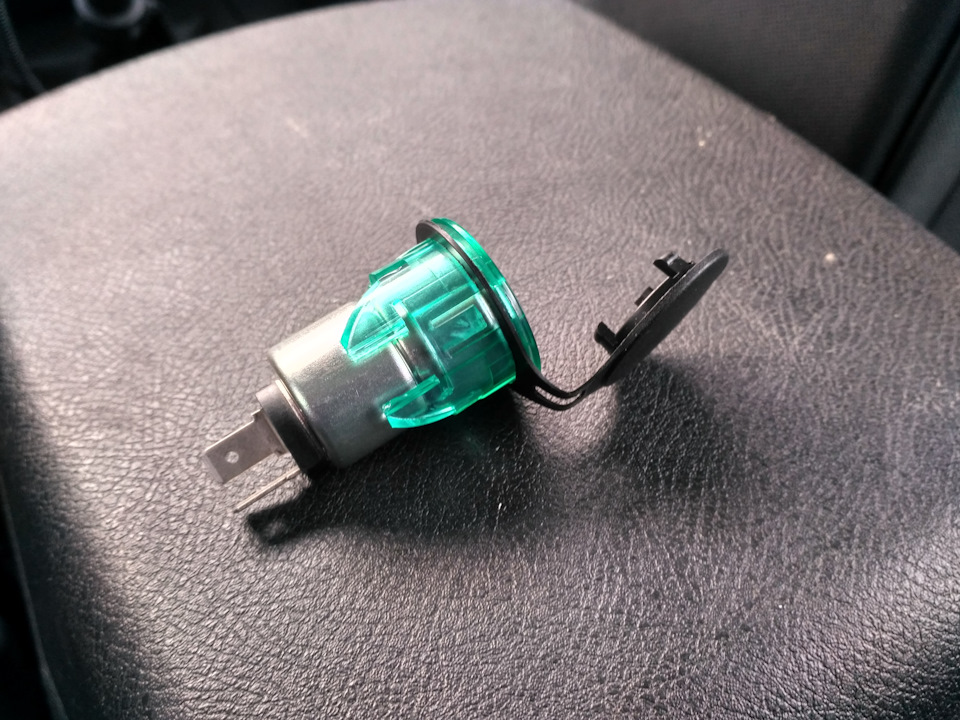

Заводской прикуриватель на Патриоте своеобразный. На нём постоянный +12v. А, следовательно, что ты в него не включи (зарядки, регистратор и пр.) после выключения зажигания потребители продолжают работать.Но, рядом с прикуривателем есть вторая заглушка, и мало кто знает, что за ней находится рабочий разъём для подключения второго прикуривателя. А у второго прикуривателя нет постоянного плюса, т.е. когда вы выключаете зажигание, питание на нём отключается.Для установки был куплен прикуриватель СОАТЭ 2123-3725010, он подходит на большинство отечественных автомобилей и он подошёл, встал, как родной!

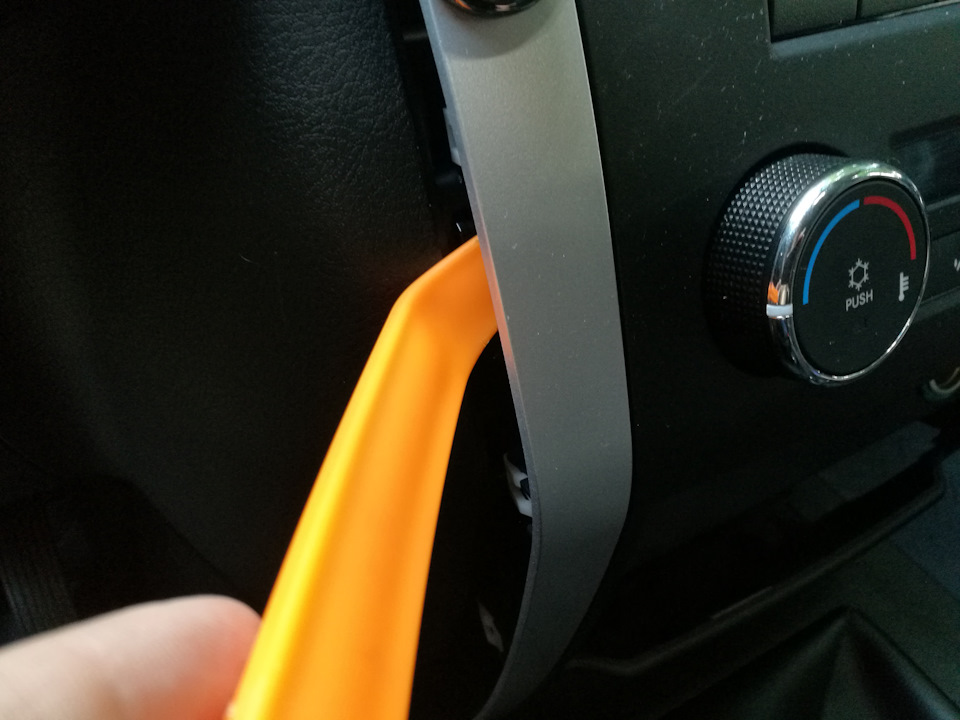

Чтобы добраться до места установки прикуривателя необходимо снять накладку центральной консоли. Снимается она довольно просто, клипсы стоят хорошие, многоразовые.Итак, вставляем специальную лопатку, или пластиковую карточку в щель между серебристой накладкой и самой консолью. Начинаем с самого верха, вставляем инструмент отжимаем накладку «на себя». Примерное расположение клипс смотрите на фото.
Как отщёлкнется первая верхняя клипса, опускаем инструмент ниже и отщёлкиваем следующую. Как дойдёте до середины накладки, начинаете отщёлкивать другую сторону с другого угла. Когда отщёлкните консоль с двух сторон, начинайте аккуратно тянуть нижнюю часть на себя, при этом помогайте лопаткой.

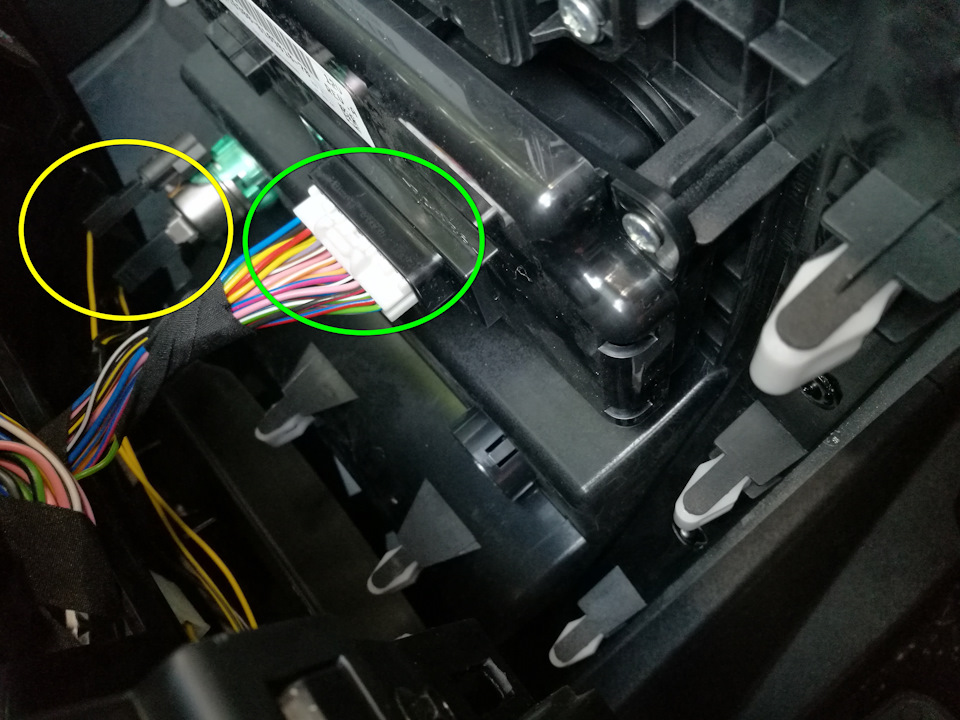

После того, как снимите накладку, отключайте разъёмы климата (белый) и прикуривателя. Самый верхний разъём кнопок управления климатом и аварийки (чёрный), у меня снять не получилось, ломать не стал, он сидит очень туго.

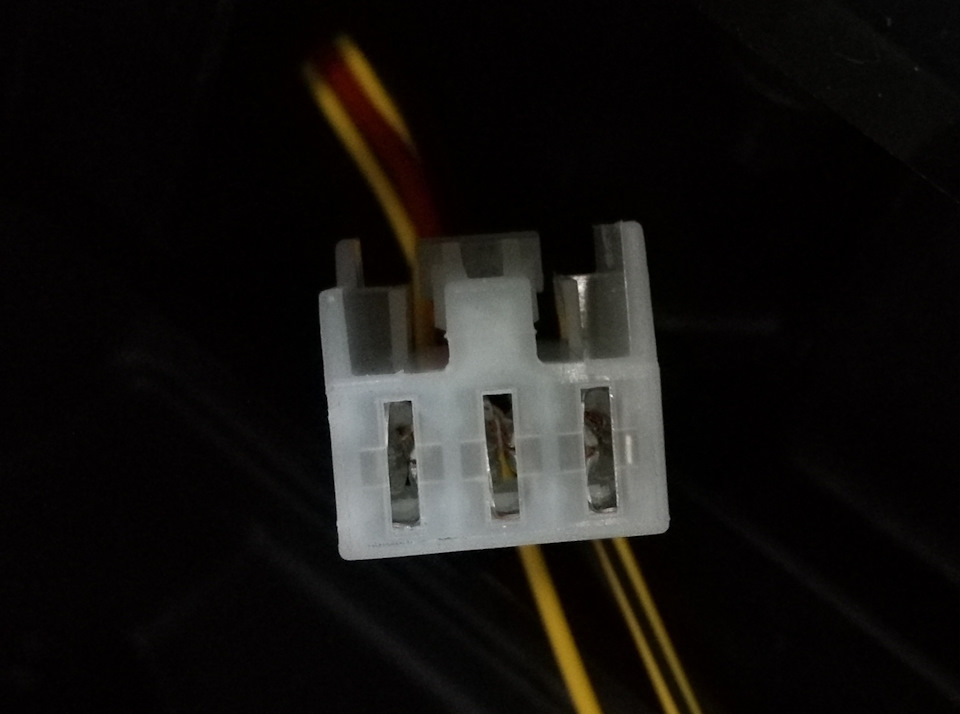

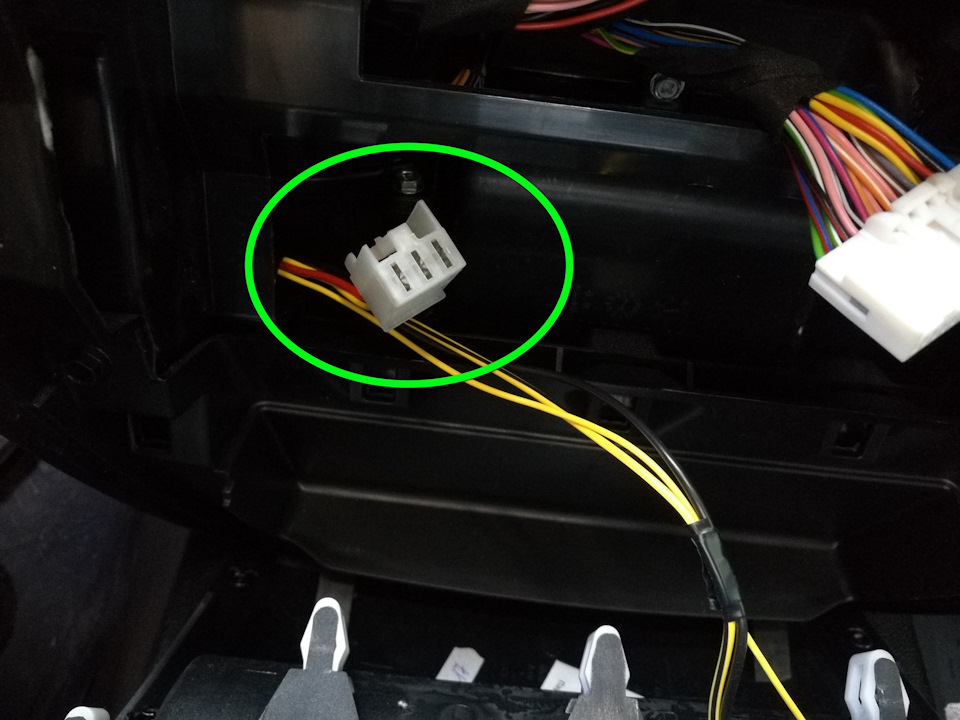

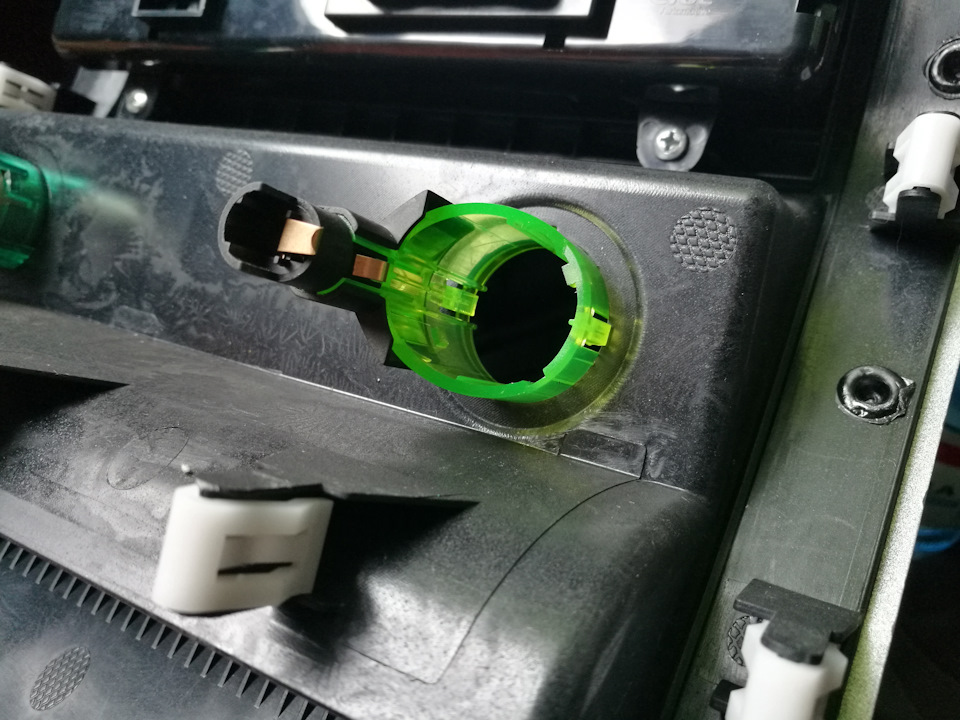

Когда снимете накладку, слева внизу, в углублении ищите разъём для прикуривателя. У меня он был короткий, у кого-то может он более длинный и его можно вытащить.

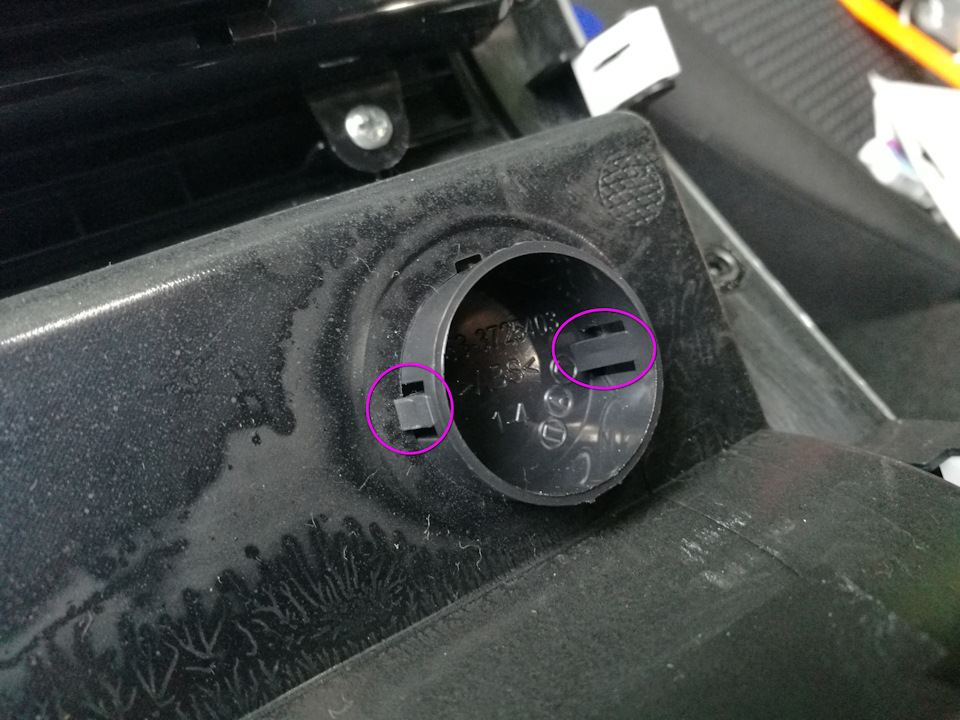

Далее снимаете заглушку, нужно отжать два фиксатора по бокам и выдавить её наружу.

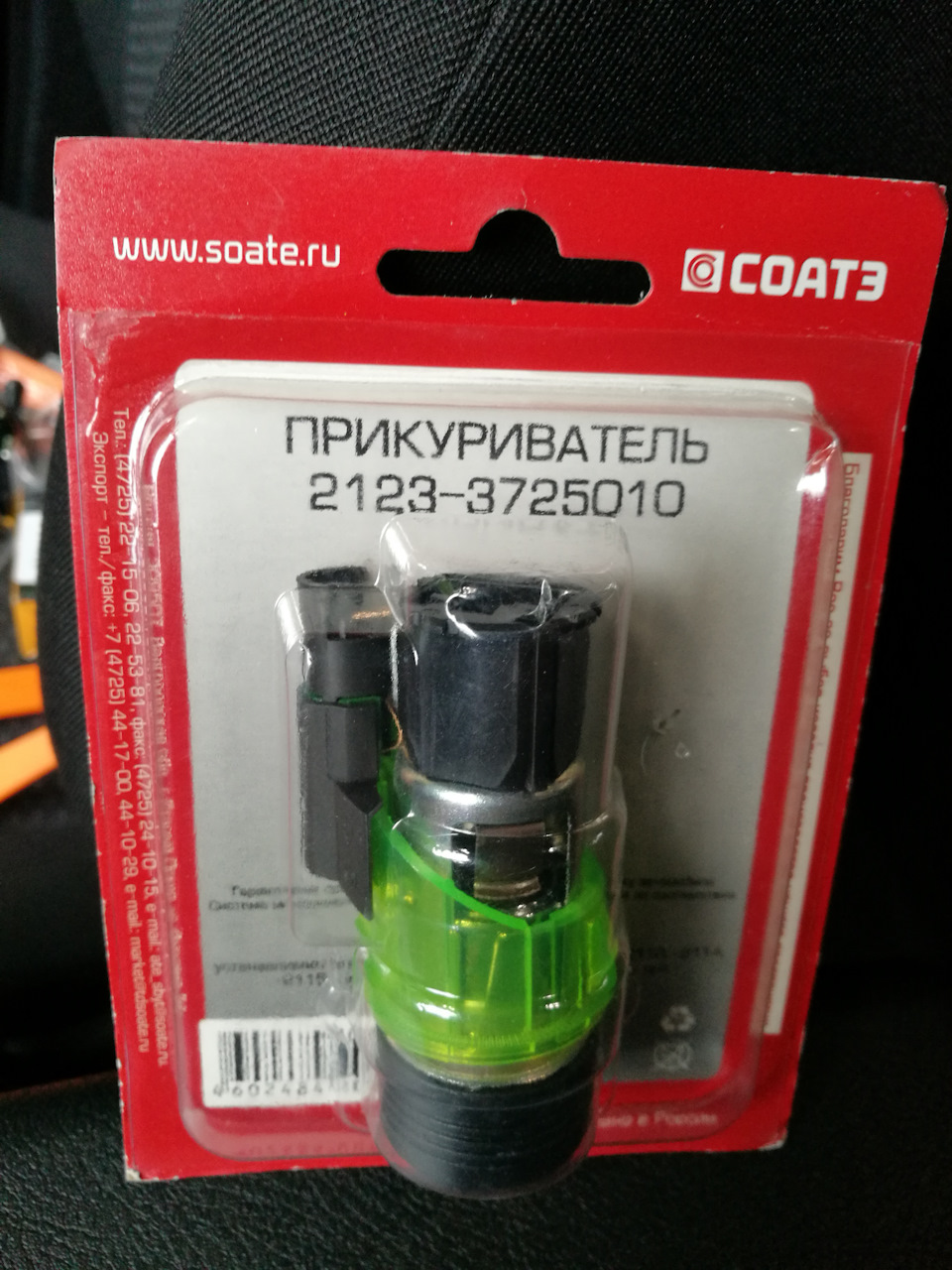

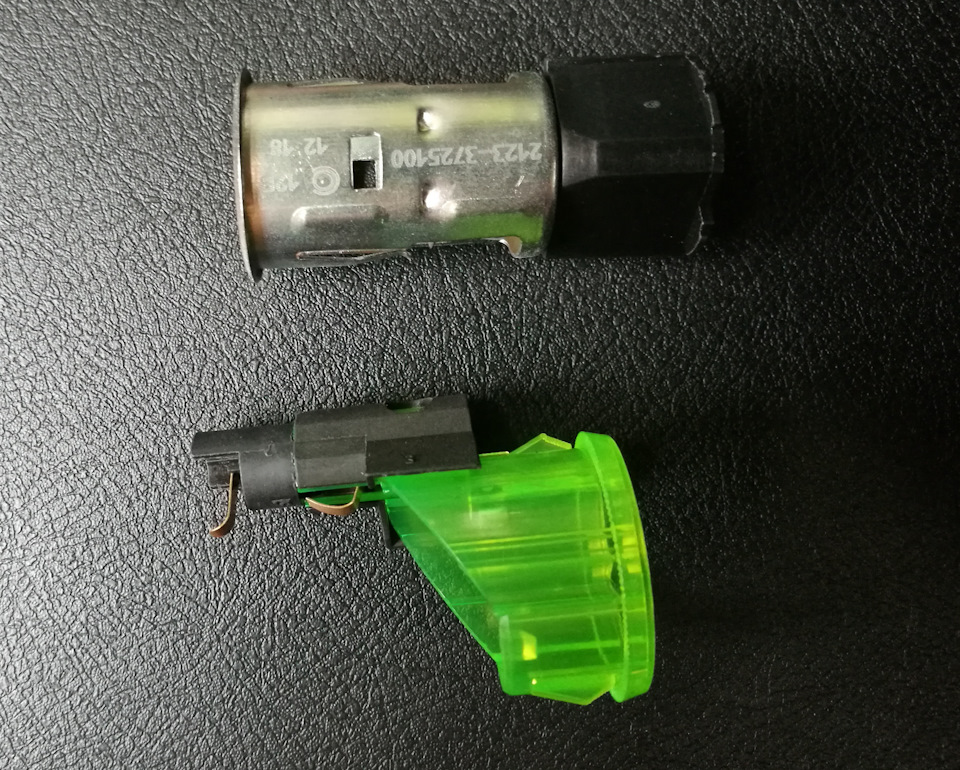

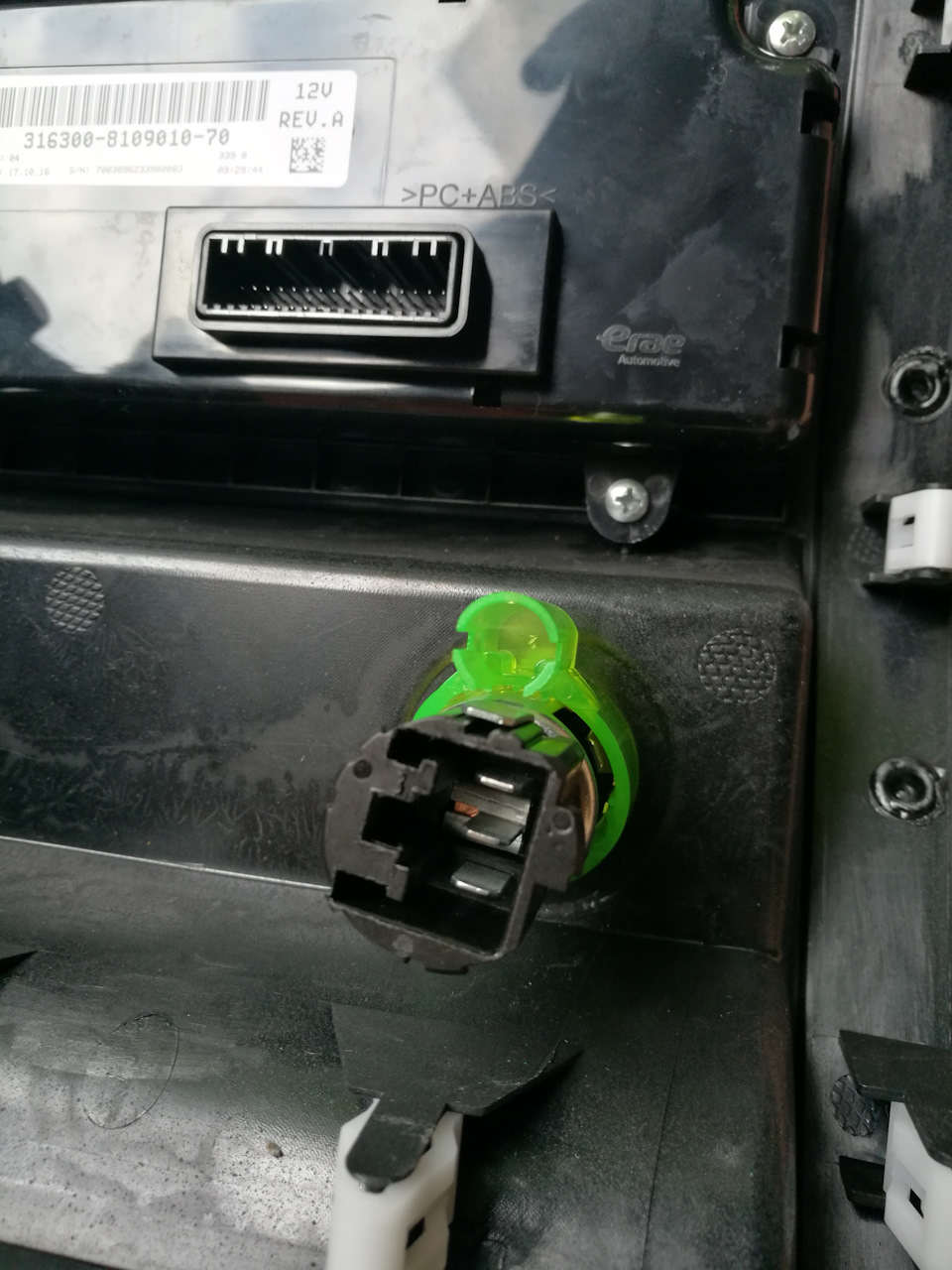

Теперь разбираем наш новый прикуриватель на 2 части. Вынимаем металлический патрон из пластиковой обоймы, поворачиваем его в обойме, пока он не начнёт свободно двигаться и вытаскиваем.Тут есть очень важный момент. Пластиковую обойму нужно полностью разобрать, снять с неё плафон с лампой. Сперва я пытался установить обойму с плафоном но нифига не получилось, потом я разобрал полностью, всё встало на места и защёлкнулось.
После того, как установите обойму, поверните её, чтобы лампа подсветки была сверху, почувствуете, как обойма зафиксируется и перестанет вращаться. На этом фото я ещё не снял лампочку с обоймы, но суть ясна. Лампа мешалась, потом я её снял и всё встало на места.
Затем вставляйте патрон в саму обойму, там он вставляется по своим направляющим, так что, если не влезает, просто покрутите его и он попадёт в пазы. Вставляйте до упора, до щелчка.
После того, как вы установили патрон, подключайте все разъёмы обратно, последним подключайте новый прикуриватель и проверяйте работоспособность. Подсветка должна включиться, когда вы включите габаритные огни.
Когда всё проверите, можете устанавливать накладку на место. Начинайте с нижней части, устанавливайте её на место, по бокам начинайте прижимать, клипсы встают на место довольно туго. Когда защёлкните хотя бы по одной клипсе с каждой стороны, можете немного приложить силу, постукивая по местам, где расположены защёлки.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если горит предохранитель из-за бензонасоса — бортжурнал УАЗ Patriot 2012 года на DRIVE2
Был период, когда я ездил с кучей предохранителей на 20А:
И даже купил многоразовый предохранитель:
А всё из-за того, что где-то спрятался «коротыш», который себя не давал обнаружить быстрым способом. Самая подстава в том, что при сгорании этого предохранителя – отрубается ЭБУ и ещё кое-что по мелочи. Машина глохнет. И хорошо, если это не горный серпантин, оживлённый перекрёсток или железнодорожный переезд (список неприятных моментов каждый может дополнить сам).В общем нужно разбирать:
Прощупываем/двигаем/изгибаем провода, идущие от блока предохранителей под капотом, через салон к бензонасосу. При этом наблюдаем за показаниями мультиметра (он в положении измерения сопротивления), который подключен к разъёму бензонасоса и кузову.Прощупывания косы проводов в районе правой ноги водителя оживили показания прибора, значит где-то здесь провод питания бензонасоса коротит на кузов:
Полный размер
Здесь провода уже заизолированы и отгорожены от острой кромки кузова, об которую они тёрлись
После этого проблема ушла, но осадок остался. Большую часть времени я езжу на газу, и отрубившийся бензонасос во время движения не приведёт к тому, что машина заглохнет. Но это только при условии, что бензонасос будет «висеть» на своём предохранителе, а не на общем с ЭБУ.
И тогда, если коричневый провод, который питает бензонасос, коротнёт на кузов, первым должен сгореть дополнительный предохранитель на 10А.
Реализация задуманного. Для этого понадобятся вот такие разъёмы:
Под капотом в блоке предохранителей нас интересует вот этот красный провод (показан зелёной стрелкой), который подходит к реле бензонасоса:
Переносим его на новое место – это разъём дополнительного предохранителя:
Вот так стало (вид сверху):
Может этот подход натолкнёт кого-нибудь на мысль, как реализовать свою противоугонную систему.
Блок под капотом
Для доступа к щитку потребуется найти на левом брызговике черный, пластиковый коробок. Далее отщелкиваются фиксаторы крышки и доступ к содержимому открывается. Подкапотный блок отличается конструктивно и по назначению. Здесь преимущественно используются силовые предохранители и релейные выключатели, ответственные за основные системы авто. Большая часть вставок предназначена для защиты электронных систем установки, трансмиссии и ходовой части транспортного средства.
Подкапотные блоки могут отличаться конструктивно. Здесь монтируется два варианта панели. В версиях автомобиля 2010 – 2016 годов могут устанавливаться оба типа.
Внешний вид модуля не меняется, разница лишь в содержимом. Понять, какой конкретно разновидности установлен блок можно по схеме на внутренней стороне защитной крышки.
Ремонт прикуривателя УАЗ Патриот: пошаговая инструкция
Шаг 1: Подготовка к ремонту
Перед началом ремонта прикуривателя УАЗ Патриот необходимо отключить автомобиль от источника питания. Это снизит риск повреждения электрической системы и обеспечит безопасность работника.
Шаг 2: Демонтаж прикуривателя
Сперва необходимо найти место расположения прикуривателя. Обычно, он расположен в салоне автомобиля, возле центральной консоли. После локализации прикуривателя, необходимо аккуратно отсоединить провода от терминалов прикуривателя.
Шаг 3: Проверка проводки и предохранителя
После демонтажа прикуривателя, следует провести осмотр проводки и предохранителя. При обнаружении повреждений или перегоревшего предохранителя, они должны быть заменены незамедлительно.
Шаг 4: Замена прикуривателя
Если проводка и предохранитель в порядке, а прикуриватель все равно не работает, возможно, он сломан и требует замены
В этом случае, прикуриватель необходимо осторожно удалить и установить новый, подходящий для модели УАЗ Патриот
Шаг 5: Подключение проводов
После установки нового прикуривателя, следует аккуратно подключить провода к терминалам прикуривателя. Провода должны быть надежно закреплены, чтобы предотвратить их разрыв во время эксплуатации.
Шаг 6: Тестирование
После всех проведенных работ, необходимо проверить работоспособность прикуривателя. Для этого следует включить зажигание, подключить электронное устройство к прикуривателю и убедиться, что оно работает корректно.
Вот и все! Если вы следуете этой пошаговой инструкции, то сможете успешно выполнить ремонт прикуривателя УАЗ Патриот и вернуть его в рабочее состояние.
Схема салонного блока предохранителей УАЗ Патриот старого образца
Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.
Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.
Схема салонного блока предохранителей на УАЗ Патриот старого образца
| № | А | Функция/компонент |
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | 20 | Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F21 | 10 | Запасной предохранитель |
| F22 | 20 | Запасной предохранитель |
| F23 | 30 | Запасной предохранитель |
| Реле | ||
| К1 | – | |
| К2 | Реле-прерыватель стеклоочистителя | |
| К3 | Реле-прерыватель указателей поворота | |
| К4 | Реле включения ближнего света фар | |
| К5 | Реле включения дальнего света фар | |
| К6 | Дополнительное (разгрузочное) реле | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения противотуманных фар |
Варианты тюнинга панели приборов УАЗ Патриот

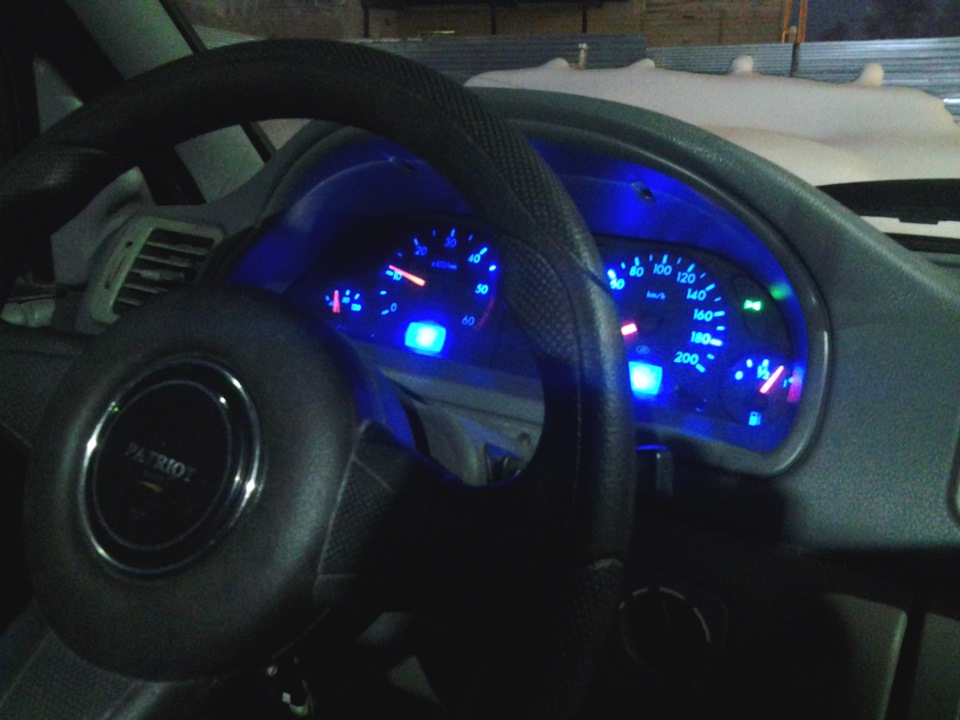

Способов немного, в основном это использование альтернативной подсветки и иной дизайн шкалы. Чтобы изменить подсветку, понадобится приобрести 6 светодиодов и 6 резисторов с сопротивлением 850 Ом. Один светодиод должен быть синего цвета (3 мм), а остальные белые размером не менее 5 мм. Светодиоды вставляются вместо ламп в стандартные патроны.
Следует приобрести диодную синюю ленту (вообще можно использовать любые цвета) длиной 15 см. Далее снимается щиток приборов. Потом надо отсоединить стандартную вставку, воспользовавшись канцелярским ножом. Не снимая стрелок, отогнуть штатную вставку и канцелярским ножом стереть светофильтр зелёного цвета. Проверить свечение.
После этого можно приклеивать за вставку куски плёнки (синяя, красная и др.) непосредственно за секторами шкал. На этом можно считать замену подсветки завершенной. Остаётся собрать панель приборов в обратном порядке и проверить, чтобы все стрелки находились на штатных местах без смещения.
Подсветка на светодиодах – самый простой вариант тюнинга. Но существуют и более сложные способы доработки. Например, установка альтернативной шкалы для всех указателей (спидометр, тахометр и др.). Они выглядят более современно. Макеты можно изготовить своими руками или воспользоваться готовыми вариантами, скачав трафареты из интернета.
Также многими автолюбителями практикуется обшивка внешней части другими материалами, на шкалы добавляют кольца с хромированным покрытием. Самый сложный вариант тюнинга – это монтаж спортивной комбинации приборов. Сложность заключается в необходимости модернизации стандартных разъемов. Кроме того, надо корректировать работу контроллера для синхронизации с новыми приборами, а для этого потребуется изменить программное обеспечение, т. е. прошивку ЭБУ. Многие владельцы устанавливают приборные панели от рестайлинга на более старые модели. Для этого нужна распиновка щитка приборов УАЗ Патриот, найти ее можно на тематических форумах.
Рассматривая оборудование, можно провести аналогию с подобными проблемами на панелях ВАЗ. Фактически все одно и то же, ничего нового здесь нет. Диагностика, ремонт и тюнинг во многом схожи, что неудивительно для отечественного автопрома.
Источник

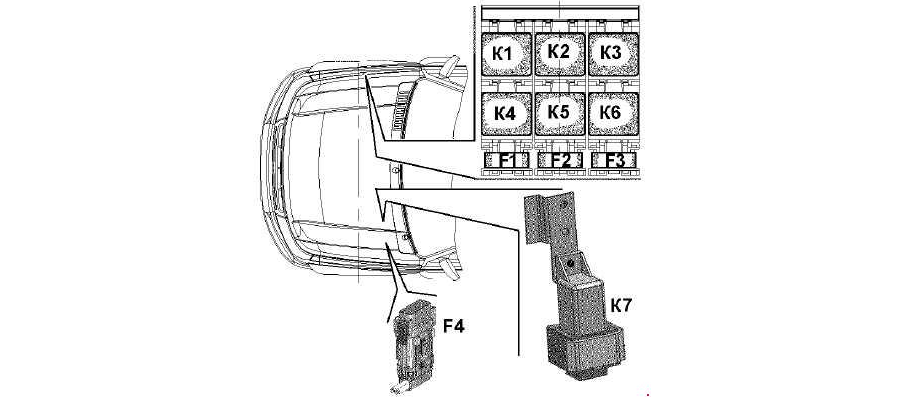

Блоки под капотом
Блок предохранителей и реле
Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
| F1 | Звуковой сигнал |
| F2 | Не устанавливается |
| F3 | Электро вентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Приборы |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Электро вентилятор |
| F9 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Подогреватель пред пусковой |
| F12 | Подогреватель пред пусковой |
| F13 | Подогреватель пред пусковой |
| F14 | Не устанавливается |
| F15 | Не устанавливается |
| F16 | Не устанавливается |
| F17 | 60/90А Монтажный блок, Обогреватель ветрового стекла |
| F18 | АБС (ESP) |
| F19 | Монтажный блок |
p, blockquote 27,0,0,0,0 —>
| R1 | Реле стартера, реле электро вентилятора 1 |
| R2 | Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца) |
| R3 | Реле подогревателя, Реле звуковых сигналов (блок старого образца) |
| R4 | Реле звукового сигнала, Реле КМПС УД (блок старого образца) |
| R5 | Реле КМПС УД, Реле электро вентилятора (блок старого образца) |
| R6 | Реле электро вентилятора, Реле электро бензонасоса (блок старого образца) |
| R7 | Реле электро бензонасоса, Реле электро вентилятора (блок старого образца) |
| R8 | Реле электро вентилятора, Реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 |
Блок на АКБ
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.
p, blockquote 28,0,0,1,0 —>
p, blockquote 29,0,0,0,0 —>
Блок реле и предохранителей кондиционера
Он расположен справа под капотом автомобиля.
p, blockquote 30,0,0,0,0 —>
p, blockquote 31,0,0,0,0 —>
p, blockquote 32,0,0,0,0 —>
Реле свечей накаливания и силовой предохранитель
p, blockquote 33,0,0,0,0 —>
p, blockquote 34,0,0,0,0 —>
| F1 | 7,5А Муфта компрессора кондиционера |
| F2 | 30А Вентилятор 1 |
| F3 | 30А Вентилятор 2 |
| F4 | 60А Силовой предохранитель свечей накаливания |
| Реле | |
| К1 | Реле включения вентилятора отопителя салона |
| К2 | Реле 1 заслонки рециркуляции |
| К3 | Реле 2 заслонки рециркуляции |
| К4 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | Реле свечей накаливания |
Замена прикуривателя и лампы его подсветки УАЗ Патриот 3163
Вам потребуется отвертка с плоским лезвием.
1. Снимите бокс для вещей или магнитолу (в зависимости от того, что установлено на автомобиле).
2. Отожмите фиксатор корпуса прикуривателя…
3. …извлеките корпус из светофильтра…
4. …и отсоедините от него колодку жгута проводов.
5. Отсоедините от патрона лампы колодку с проводами.
6. Извлеките светофильтр в сборе с патроном лампы из его установочного отверстия.
7. Снимите кожух светофильтра.
8. Подденьте отверткой патрон с лампой подсветки прикуривателя…
9. …и извлеките патрон из светофильтра.
10. Извлеките лампу из патрона.
11. Установите прикуриватель в порядке, обратном снятию.
Видео про «Замена прикуривателя и лампы его подсветки» для УАЗ 3163
-
Датчик детонации сузуки сх4 где находится
-
Ошибка опель астра н 14104
-
От какой машины подходит стартер на шевроле ланос
-
U0166 ошибка форд транзит
- Схема предохранителей ниссан террано 2017 года
10.14.2 Замена прикуривателя и лампы его подсветки / УАЗ 3163
Вам потребуется отвертка с плоским лезвием.
1. Снимите бокс для вещей или магнитолу (в зависимости от того, что установлено на автомобиле).
2. Отожмите фиксатор корпуса прикуривателя…
3. …извлеките корпус из светофильтра…
4. …и отсоедините от него колодку жгута проводов.
5. Отсоедините от патрона лампы колодку с проводами.
6. Извлеките светофильтр в сборе с патроном лампы из его установочного отверстия.
7. Снимите кожух светофильтра.
8. Подденьте отверткой патрон с лампой подсветки прикуривателя…
9. …и извлеките патрон из светофильтра.
10. Извлеките лампу из патрона.
11. Установите прикуриватель в порядке, обратном снятию.
Видео к статье:
Схема салонного блока предохранителей УАЗ Патриот нового образца
| № | А | Функция/компонент |
| F1 | 10 | РК “Dymos” кл.15 |
| F2 | 15 | Розетка салона |
| F3 | 10 | Компрессор кондиционера |
| F4 | 30 | Блок управления электропакетом, кл.30 |
| F4 | 5 | До 2014 года: Управление зеркалами |
| F5 | 7,5 | Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40 | Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал |
| F6 | 25 | До 2014 года: Отопитель |
| F7 | 10 | Противотуманная фара левая |
| F8 | 10 | Противотуманная фара правая |
| F9 | 20 | Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя |
| F10 | 20 | Обогрев стекла двери задка, зеркал, МУС |
| F11 | 20 | Звуковой сигнал (для автомобилей с двигателем ЗМЗ-51432) |
| F12 | 20 | Прикуриватель, розетка в багажном отделении (с 2014 года), обогрев сидений (до 2014 года) |
| F13 | 30 | РК “Dymos” кл.30 |
| F14 | 10 | Стеклоподъемники (модуль двери водителя) |
| F14 | 30 | До 2014 года: Стеклоподъемники |
| F15 | 5 | Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации |
| F15 | 10 | До 2014 года: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F16 | 15 | Подушка безопасности |
| F16 | 10 | До 2014 года: Аварийная сигнализация |
| F17 | 10 | Медиасистема (радиоприемник с аудиопроигрывателем) |
| F17 | 20 | До 2014 года: Блокировка дверей |
| F18 | 15 | Блокировка дифференциала |
| F18 | 7,5 | До 2014 года: Противотуманный огонь |
| F19 | 10 | Дальний свет фар левый |
| F20 | 10 | Дальний свет фар правый |
| F21 | 7,5 | Ближний свет фар левый |
| F22 | 7,5 | Ближний свет фар правый |
| F23 | 5 | Габаритный огонь правый |
| F24 | 5 | Габаритный огонь левый |
| F25 | 60 | Обогрев ветрового стекла |
| F26 | 10 | Резерв |
| F27 | 10 | Резерв |
| F28 | 30 | Резерв |
| F29 | 25 | Резерв |
| F30 | 20 | Резерв |
| Реле | ||
| К1 | Реле включения противотуманных фар | |
| К2 | До 2016 года: Реле включения обогрева стекла двери задка и зеркал | |
| К3 | Реле включения дальнего света фар | |
| К4 | Реле включения ближнего света фар | |
| К5 | Реле дополнительного электронасоса отопителя (для автомобиля с двигателем ЗМЗ-40905) Реле дополнительного отопителя салона | |
| К6 | Реле компрессора кондиционера | |
| К7 | Прерыватель указателей поворота и аварийной сигнализации С 2016 года: Реле включения обогрева стекла двери задка и зеркал | |
| К8 | Прерыватель стеклоочистителя с программируемой паузой | |
| К9 | Дополнительное (разгрузочное) реле | |
| К10 | Реле обогрева ветрового стекла (разгрузочное) Реле переключения топливных баков (для автомобилей с РК “УАЗ”) | |
| К11 | Реле времени обогрева ветрового стекла | |
| К12 | Реле блокировки дифференциала заднего моста |
UAZ Patriot 2015, engine Gasoline 2.7 liter., 128 h. p., AWD drive, Manual — electronics
Comments 26

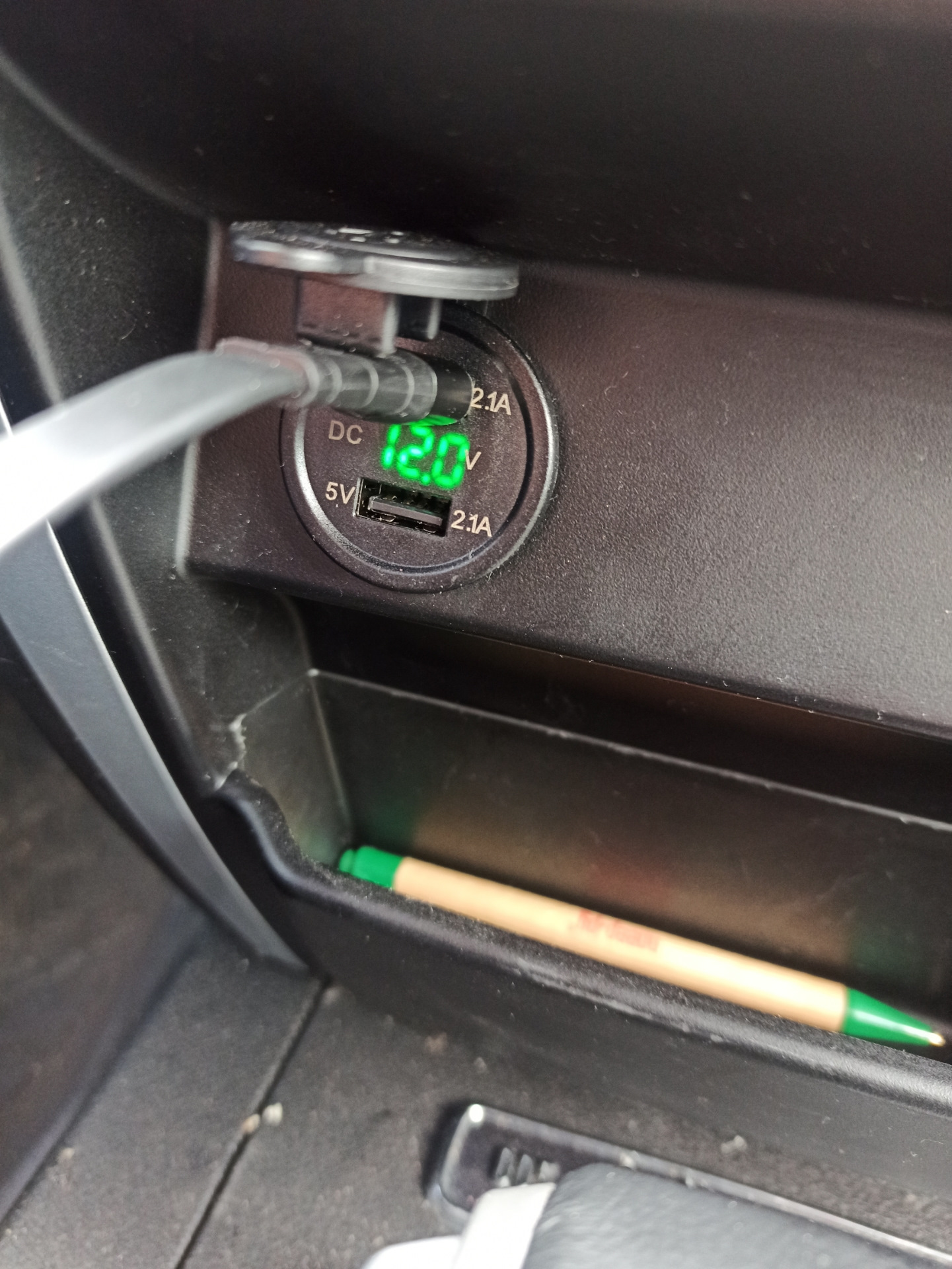

А вот все же, если не будет лень, объясните плиз, как добраться под панель, в которой розетки установлены, чтобы закрутить эту гайку на розетке? Что то я застрял на этом вопросе и не могу найти/разобраться. Наверняка все просто, но я туплю.

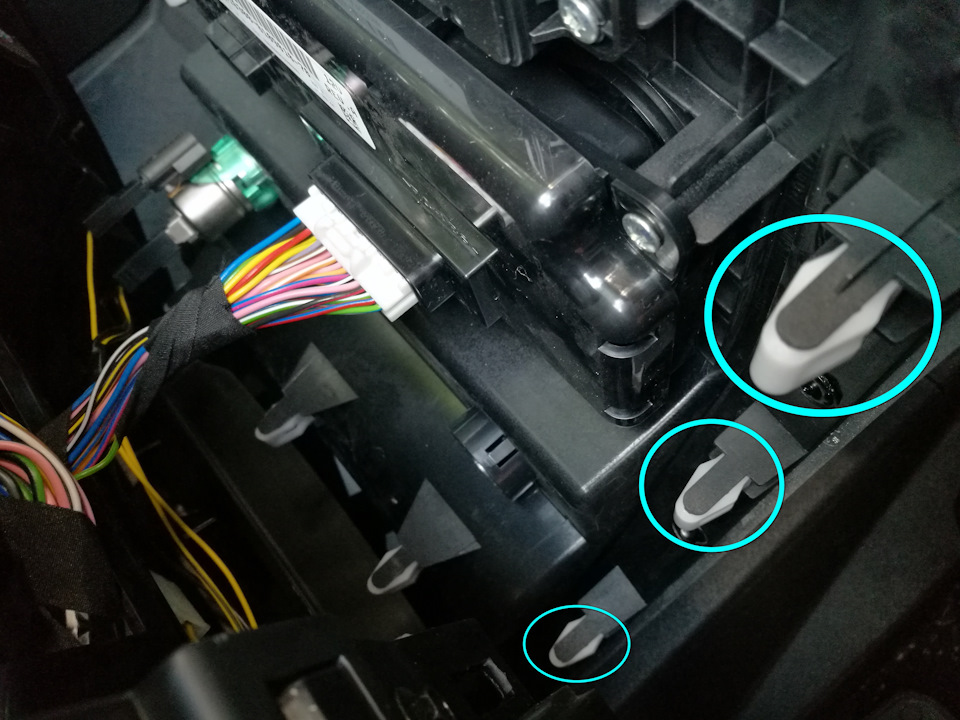

На авто с новой торпедой по сути все просто. Надо поддеть пластиковую панель по краям снизу, например отвёрткой. Материал торпеды у УАЗа мягкий, так что просто аккуратно отверткой поддеть и все…
А новая это 15-го года или которая с 12-го?
С 14 года, которая под 2-din магнитолу. А по старой торпеде в интернете есть статьи по разборке.
Понял, значит у меня старая. Буду искать инфу тогда. Спасибо!
То что старое — разветвитель на 2 розетки и 2USB — там совсем плохие показатели, в лучшем случае пол амера с обоих портов.Новая зарядка — по 1А с каждого порта максимум, одновременно по 1А тоже отдаст. Для 90% телефонов 1А — максимум что они могут взять. Конечно есть модели телефонов и особенно планшеты, которые и 2А легко съедят, но для большинства телефонов 1А — самое то.
А по разъемама они подходят?
Да, единственное пластиковую фишку придется разобрать и достать из нее две железные.
-
Распиновка егр дэу матиз
-
Honda odyssey подключение магнитолы
-
Замена топливного фильтра сузуки джимни
-
Замена лампы заднего хода рено каптур
- Установка подлокотника на шевроле круз
Блок реле и предохранителей кондиционера, реле и предохранитель свечей накаливания
- Блок реле и предохранителей кондиционера расположен справа под капотом автомобиля
- Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.
| № | А | Функция/компонент |
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2 | 30 | Вентилятор 1 |
| F3 | 30 | Вентилятор 2 |
| F4 | 60 | силовой предохранитель свечей накаливания |
| Реле | ||
| К1 | Реле включения вентилятора отопителя салона | |
| К2 | Реле 1 заслонки рециркуляции | |
| К3 | Реле 2 заслонки рециркуляции | |
| К4 | Реле муфты компрессора | |
| К5 | Реле вентилятора 1 | |
| К6 | Реле вентилятора 2 | |
| К7 | Реле свечей накаливания |
Как заменить
Какая лампочка отвечает за ближний свет на УАЗ Патриот, мы выяснили, пора приступать. Чтобы поменять лампы, нам понадобятся:
- ключ на 10;
- х/б перчатки;
- лампочки ближнего света H7.
Начнем с левой фары, как с операции более трудоемкой. Здесь доступ к тыльной стороне фонаря закрыт бачком гидроусилителя. Крепится он двумя болтами с головкой на 10 – я пометил их стрелками.
Берем ключ на 10 и отворачиваем болты. Сам бачок аккуратно отгибаем на патрубках и кладем набок.
Теперь мы можем добраться до крышки, закрывающей люк с лампочками. Крышка крепится при помощи замка.

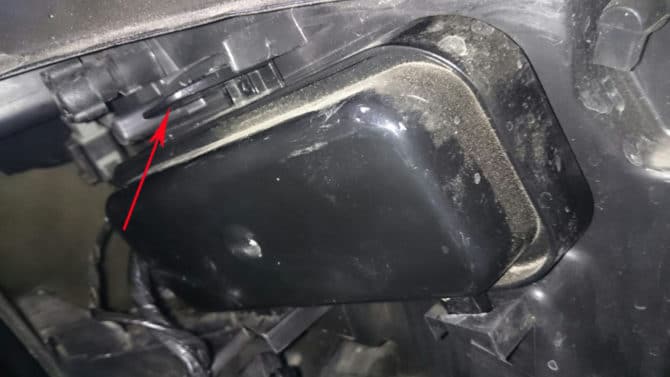

Нажимаем на язычок замка и снимаем крышку, открывая доступ к лампочкам.
Важно! На некоторых модификациях УАЗ Патриот крышка крепится не замком, а двумя пружинными скобами, которые нужно раздвинуть в разные стороны (направление указано стрелками)
Теперь мы можем добраться до ламп с надетыми на них колодками питания. За ближний свет отвечает та, что расположена ближе к борту. На левой фаре она слева, на правой – справа.
Колодка питания лампы ближнего света левого фонаря

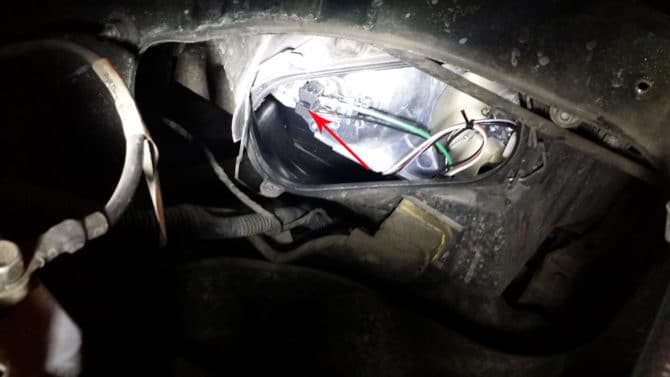

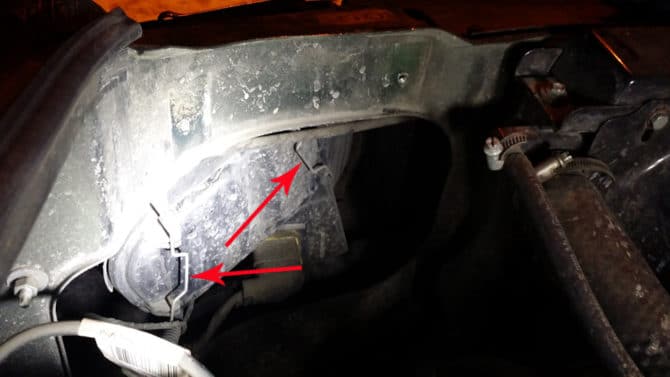

Аккуратно снимаем колодку и добираемся до цоколя лампы. Крепится она при помощи двух пружинных скоб. Разводим скобы в стороны, выведя их из-под фиксатора, и откидываем. На фото ниже верхняя скоба уже открыта.
Теперь лампочку можно достать. Вынимаем сгоревший прибор из гнезда и на его место устанавливаем новый.
Закрепляем новый осветительный прибор фиксирующей скобой и надеваем на его цоколь колодку питания. Осталось установить крышку фары и, конечно, не забыть поставить бачок гидроусилителя на место.
Теперь перейдем к правой фаре. Тут напротив ее тыла установлен воздухоочиститель, но при желании добраться до люка ближнего света можно.
До правой фары можно добраться и без демонтажа воздухоочистителя
Если у тебя большие кисти рук, то, возможно, придется демонтировать и воздухоочиститель, но я справлялся без его демонтажа. В остальном же процесс замены лампочки ближнего света в правой фаре ничем не отличается от алгоритма замены в левой.
