Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

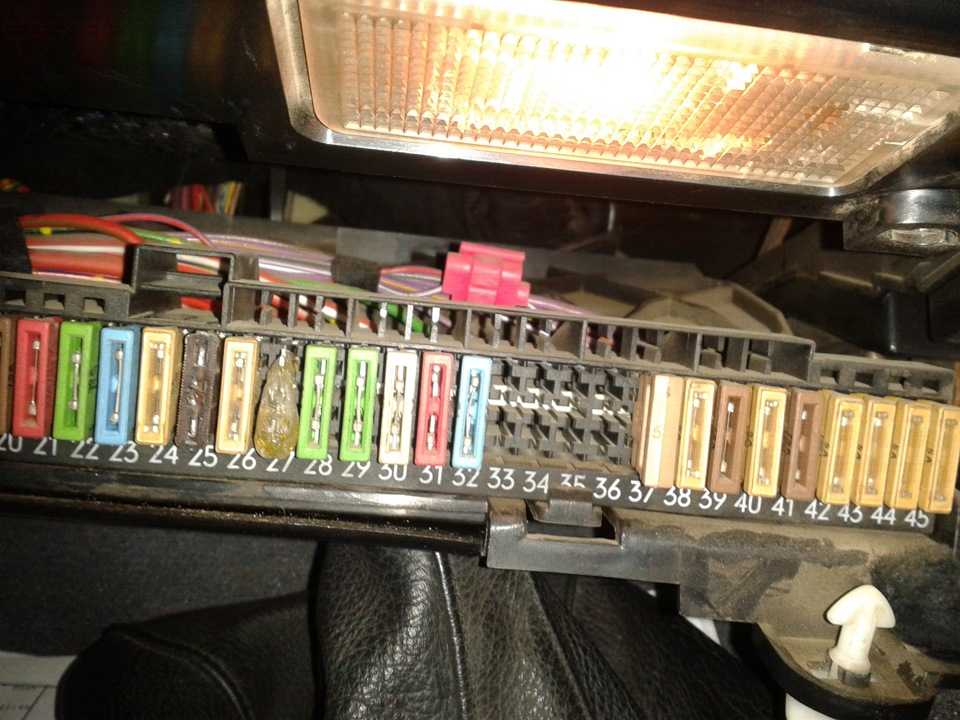

И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком

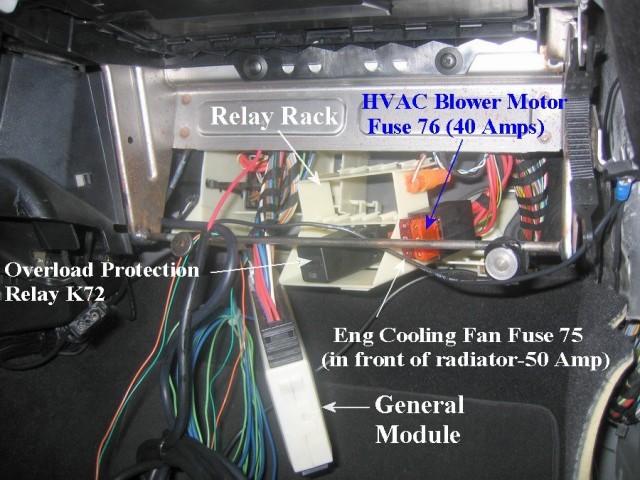

Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями

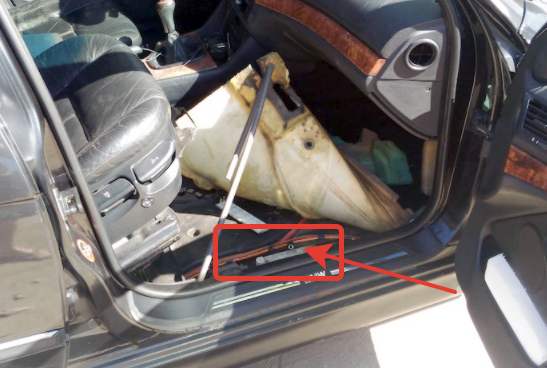

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото – схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей – фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей – фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей – фасция 1 (F13) – с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Как заменить предохранители на автомобиле БМВ Е39 самостоятельно?
Предохранители БМВ Е39 изготовлены из тугоплавкого материала и предназначены для защиты от замыканий в цепи и предотвращают перегрузки в электросоединениях, которые могут повредить оборудование.
Электросистема БМВ Е39 не отличается простотой и состоит из выключателей, реле, электрических моторчиков и различных датчиков. Данные элементы защищаются парой блоков с предохранителями.
Автомобиль БМВ Е39
Расположение
Первый находится в верхней части бардачка, второй располагается в багажнике слева. Они находятся в легкодоступном месте и для замены предохранителя не нужно снимать какие-то узлы или системы.
Схема

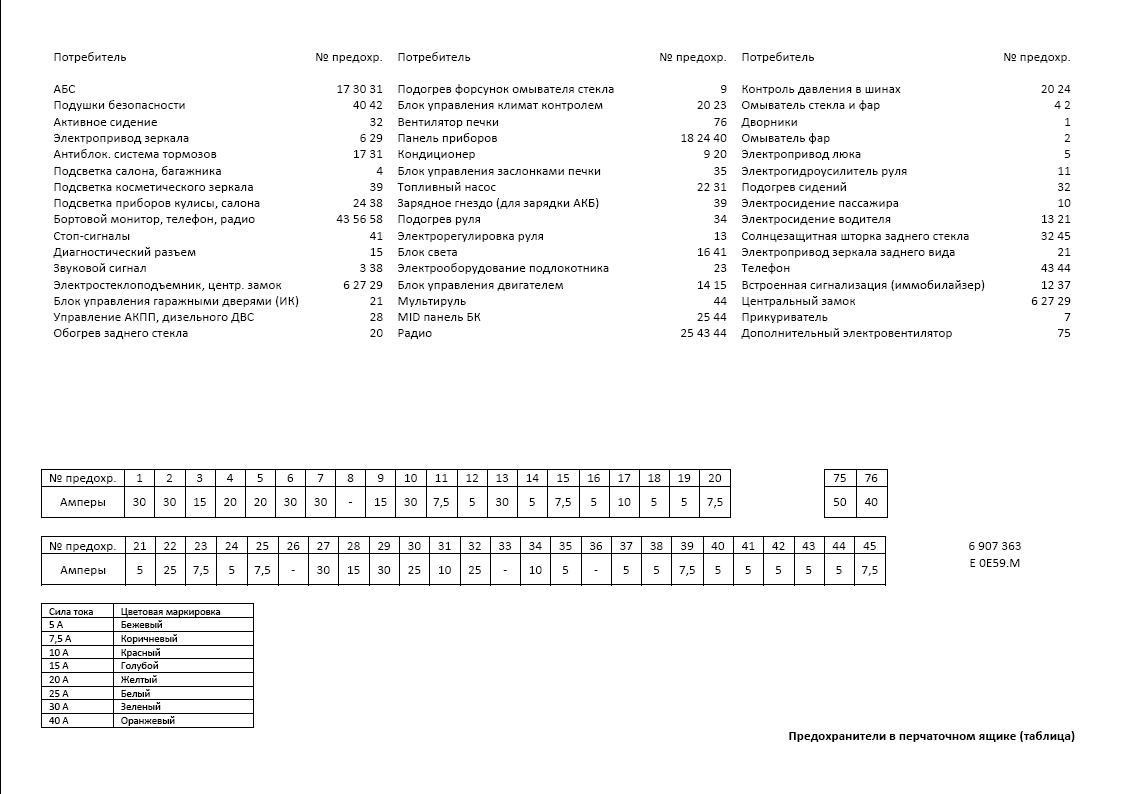

Схема предохранителей расположенных в бардачке.
Запрос вернул пустой результат.

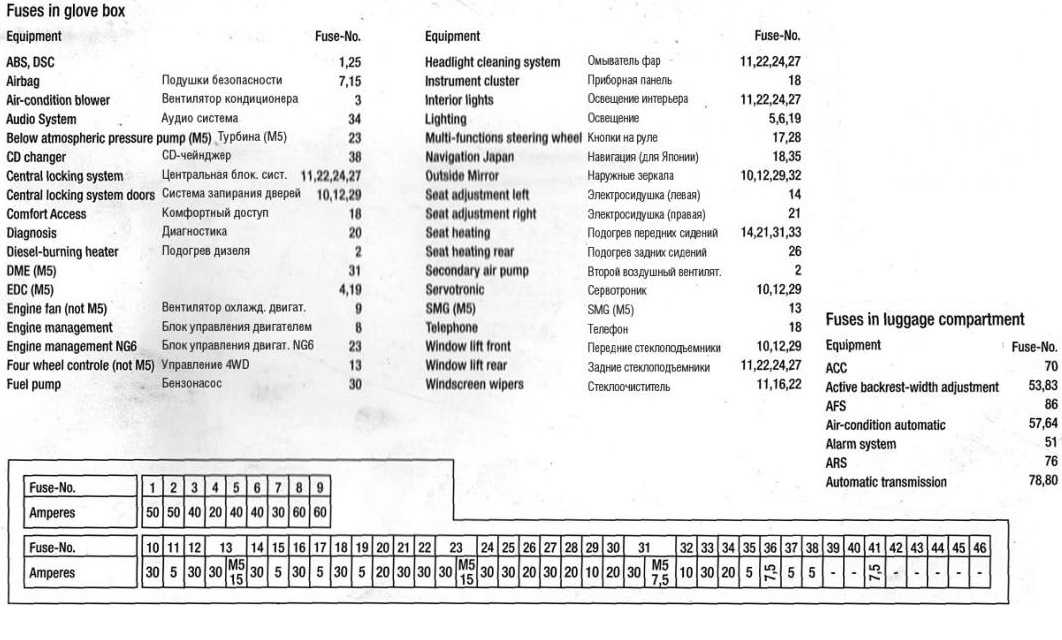

Схема расположенных в багажном отделении

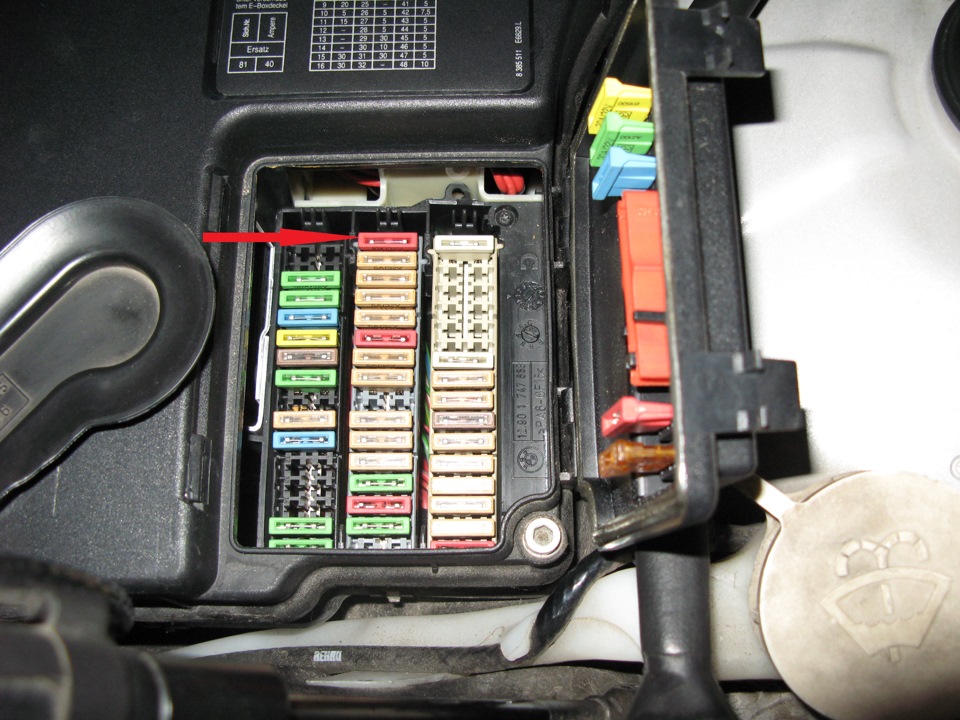

Расположение в багажнике
Процесс снятия и замены
Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.
Необходимые инструменты
Для работы нам понадобятся самые простые инструменты:
- специальный пинцет (находящийся в одном из отсеков);
- схема расположения предохранительных элементов;
- отвертка для открытия блоков;
- электропредохранитель.
Этапы
Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.
Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.

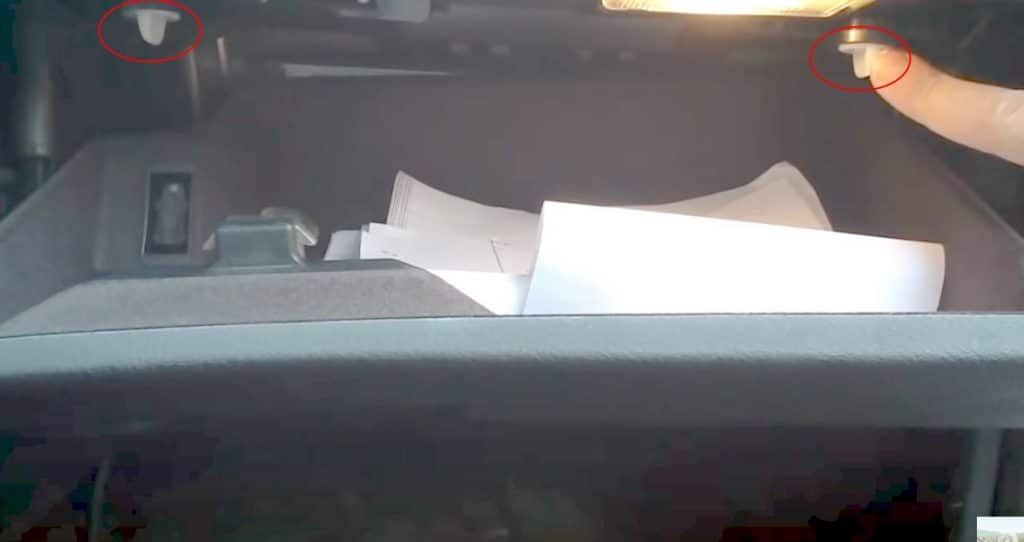

Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.Удерживающие фиксаторы

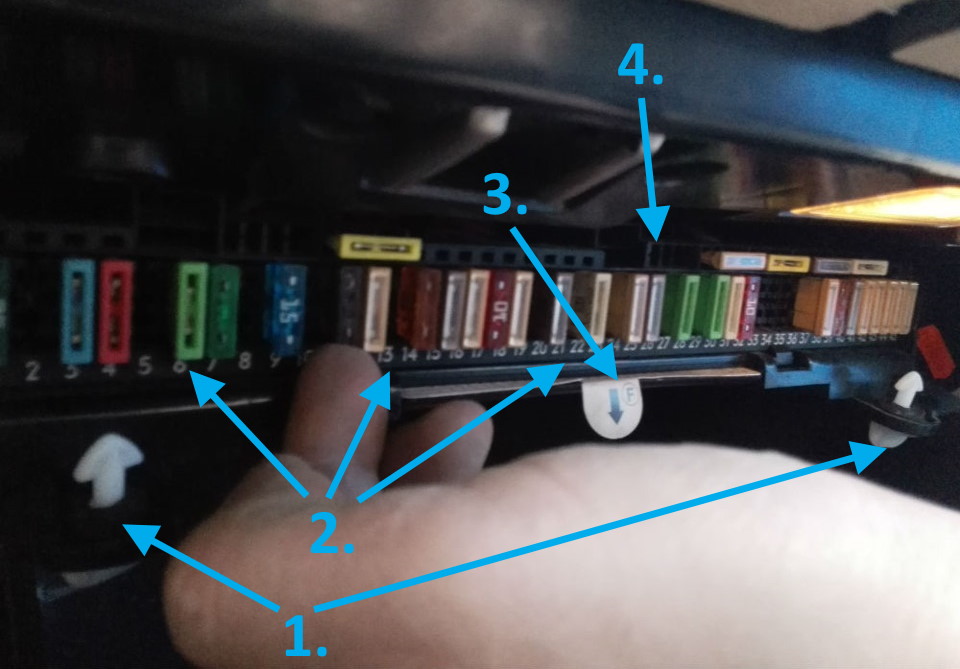

После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель

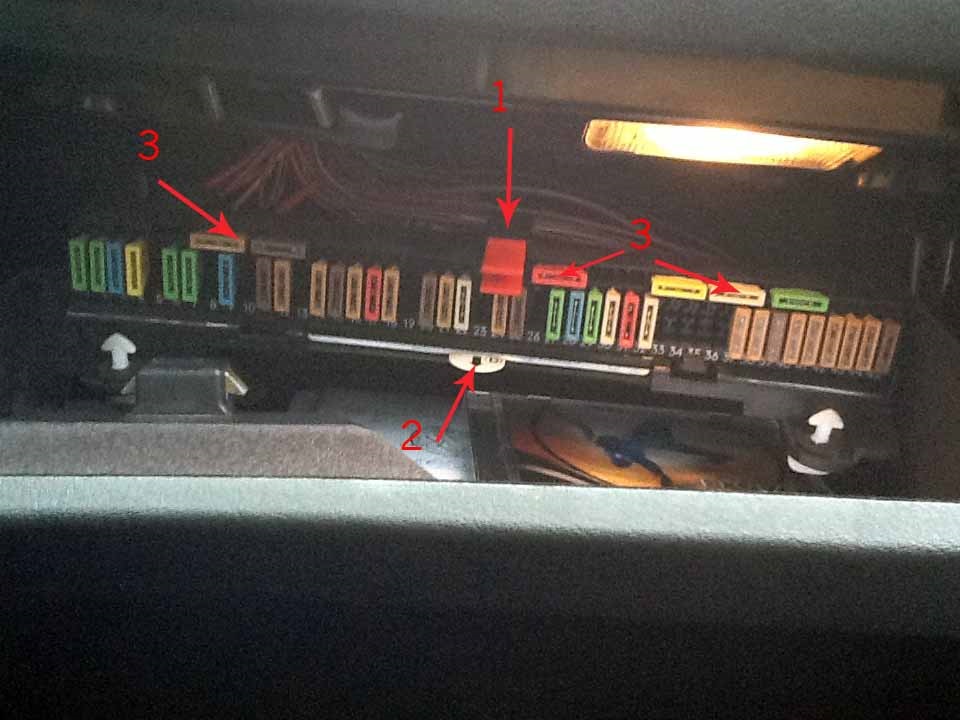

(пинцет -1, схема-2, место для запасных-3).Расположение элементов в отсеке
Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.Определение перегоревшего
Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители
Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус
Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике
Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике
Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.
Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.
Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.
Цвет в зависимости от номинала
