Разборка и сборка коробки передач ваз

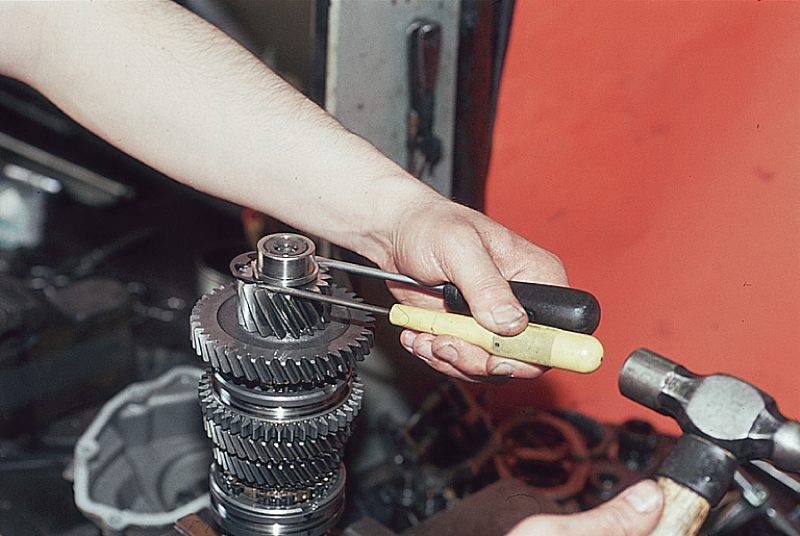

Разборка коробки

Разобрать КПП необходимо, если осуществлять замену изношенных комплектующих деталей. Процесс начинается после того, как коробка была изъята из автомобиля. КПП ВАЗ 2112 устанавливается вертикально на картер сцепления, откручиваются болты и гайки. Демонтажу подлежит задняя крышка, кронштейн, шток. С помощью накидного ключа откручивается установленный болт крепления на вилке 5 передачи. Чтобы отвернуть гайки валов, следует воспользоваться торцевой головкой. Далее снимается вилка, муфта, ступица. Необходимо демонтировать все фиксирующие, крепежные элементы, стопорное кольцо. Осуществляется съем картера коробки. Все болты крепления, шток, защитный чехол снимаются. Открывается доступ к валам, дифференциалу, рычагу выбора передач.

КПП. Как правильно разобрать и собрать коробку передач? ВАЗ 2110, 2112, 2111.

Для замены на ВАЗ 2112 шарнира штока, следует воспользоваться накидным ключом на 10. При замене дифференциала необходимо изъять из металлического корпуса ось сателлитов и два сателлита. Далее откручиваются болты ведомой шестерни. Если на сателлитах, ведомой шестерне имеется повреждение или зубья шестерни износились, их необходимо заменить. Перед установкой новых расходников, их необходимо смазать трансмиссионным маслом. Отремонтировать давшую сбой коробку своими руками вполне возможно.

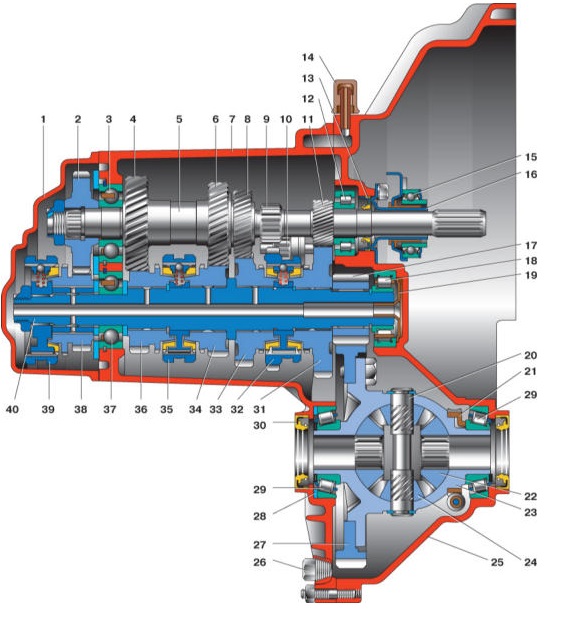

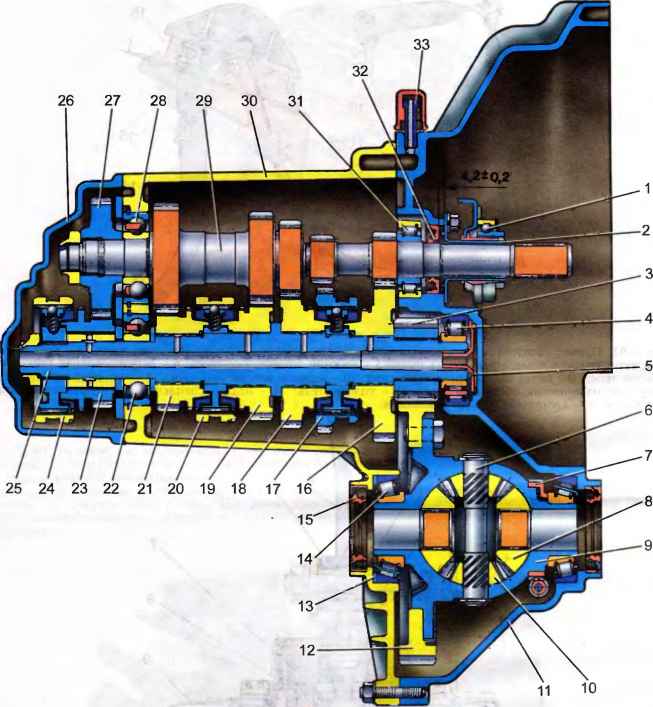

Рассмотрим конструкцию КПП

Пятиступенчатая КПП ВАЗ 2110 состоит из двух валов, имеет пять передач переднего входа, одну заднюю, оснащена синхронизаторами для переключения передних передач. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус КПП ВАЗ 2110 изготовлен из сплава алюминия и состоит из 3-х частей: картера КПП (7), картера сцепления (25) и задней крышки картера КПП (1). Между частями нанесен бензомаслостойкий герметик-прокладка. Гнездо картера оснащено специальным магнитом, на котором собираются металлические остатки износа.

Первичный вал (5) представляет собой блок с ведущими шестернями, которые постоянно сцеплены с ведомыми шестернями передач переднего хода. Полый вторичный вал (40) оснащен съемной ведущей шестерней главной передачи (17). На этом валу находятся ведомые шестерни передач переднего хода 31 — 1-я, 33 – 2-я, 34 – 3-я, 36 – 4-я, 38 – 5-я и соответствующие им синхронизаторы 32 – для 1-й и 2-й, 35 – для 3-й и 4-й и 39 — для 5-й.

На валах установлены передние роликовые подшипники (18, 12) и задние шариковые (3, 37). Радиальное расстояние в шариковых подшипниках не должно превышать 0,04 мм, в роликовых — 0,07 мм. На вторичном валу под передним подшипником (18) находится маслосборник (19), предназначенный направлять поток масла внутрь вала к ведомым шестерням.

Дифференциал является двухсателлитным. Предварительный натяг в роликовом коническом подшипнике (29) регулируется путем подбора толщины кольца (28), которое установлено под наружным кольцом дифференциала в гнезде картера МКПП. На фланце коробки дифференциала прикреплена ведомая шестерня главной передачи (27).

В конструкцию привода управления МКПП ВАЗ 2110 входит рычаг (3) переключения передач (ПП), шаровая опора (6), тяга, шток ПП (14), механизмы выбора и ПП. В местах крепления рычага передач и тяги к штоку при сборке наносится специальный клей для резьбы. Винты, с помощью которых осуществляется крепление рычага и шарнира, имеют различное покрытие, длину и момент затяжки.

При осевом перемещении силового агрегата во время движения машины возможно самопроизвольное выключение передач. Чтобы не допустить такой ситуации, привод управления МКПП оснащен реактивной тягой (9). Одним концом она связана с силовым агрегатом, к другому крепится обойма шаровой опоры (5) рычага ПП. Ко внутреннему штоку выбора передач (14) прикреплен рычаг штока (10), действующий на 3-хплечий рычаг механизма ПП (11). Этот механизм изготовлен как отдельный узел и прикрепляется к плоскости картера сцепления (13).

Внутри корпуса механизма ПП (1) закреплены две оси. Одна — ось рычага (4) ПП оснащена 3-хплечим рычагом и двумя блокировочными скобами (8, 13), через которые проходит направляющая ось (3) блокировочных скоб. Вторая ось фиксирует блокировочные скобы, не давая им возможности проворачиваться.

Все детали МКПП при работе должны смазываться, поэтому в КПП ВАЗ 2110 заливают трансмиссионную жидкость. Уровень жидкости контролируется с помощью щупа и должен находиться между максимумом и минимумом.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Характерные неисправности коробки передач и возможные причины

ОБЩИЕ СВЕДЕНИЯ

ПРИЗНАК НЕИСПРАВНОСТИ	ВОЗМОЖНЫЕ ПРИЧИНЫ
Стук на малой скорости	Износ внутреннего или наружного шарнира равных угловых скоростей (ШРУС)
Износ посадочных гнезд подшипников дифференциала
Повышенный шум при движении на повороте	Шум шестерен дифференциала
Стук при ускорении и замедлении автомобиля	Ослабление креплений двигателя
Износ внутреннего ШРУС
Износ оси сателлитов и посадочных отверстий в корпусе дифференциала
Износ посадочных гнезд подшипников дифференциала
Стук при движении на повороте	Износ наружного ШРУС
Вибрация	Вибрация подшипников
Погнута полуось
Некруглость шин
Дисбаланс колес
Износ ШРУС полуоси
Значительный углы в ШРУС (нарушение статического хода подвески)
Самовыключение передач	Износ или нарушение регулировки привода переключения передач
Заедание привода переключения передач
Поломка или ослабление фиксирующих шайб подшипников первичного вала
Износ или деформация вилки переключения
Повышенный шум на нейтрали в коробке передач при работе двигателя на холостом ходу	Износ подшипников блока шестерен первичного вала
Износ подшипника выключения сцепления
Износ шестерен первичного вала
Износ шестерни или подшипника 1-й передачи
Износ шестерни или подшипника 2-й передачи
Износ шестерни или подшипника 3-й передачи
Износ шестерни или подшипника 4-й передачи
Износ шестерни или подшипника 5-й передачи
Износ подшипников вторичного вала
Повышенный шум только на 1-й передаче	Поломка, сколы зубьев или износ шестерен 1-й передачи
Износ синхронизатора 1-й и 2-й передач
Износ шестерни или подшипника 1-й передачи
Износ шестерен или подшипников дифференциала
Износ ведомой шестерни главной передачи
Износ рычага и штоков механизма переключения
Повышенный шум только на 2-й передаче	Поломка, сколы зубьев или износ шестерен 2-й передачи
Износ синхронизатора 1-й и 2-й передач
Износ шестерни или подшипника 2-й передачи
Износ шестерен или подшипников дифференциала
Износ ведомой шестерни главной передачи
Износ рычага и штоков механизма переключения
Повышенный шум только на 3-й передаче	Поломка, сколы зубьев или износ шестерен 3-й передачи
Износ синхронизатора 3-й и 4-й передач
Износ шестерни или подшипника 3-й передачи
Износ шестерен или подшипников дифференциала
Износ ведомой шестерни главной передачи
Износ рычага и штоков механизма переключения
Повышенный шум только на 4-й передаче	Износ синхронизатора 3-й и 4-й передач
Поломка, сколы зубьев или износ шестерен 4-й передачи
Износ шестерни или подшипника 4-й передачи
Износ шестерен или подшипников дифференциала
Износ ведомой шестерни главной передачи
Износ рычага и штоков механизма переключения
Повышенный шум только на 5-й передаче	Износ синхронизатора 5-й передачи
Поломка, сколы зубьев или износ шестерен 5-й передачи
Износ шестерни или подшипника 5-й передачи
Износ шестерни или подшипника 5-й передачи
Износ ведомой шестерни главной передачи
Износ рычага и штоков механизма переключения
Повышенный шум только на передаче заднего хода	Поломка, сколы зубьев или износ промежуточной шестерни передачи заднего хода, износ шестерен первичного и вторичного валов
Износ синхронизатора 1-й и 2-й передач
Износ ведущей шестерни главной передачи
Износ ведомой шестерни главной передачи
Износ шестерен или подшипников дифференциала
Повышенный шум на всех передачах	Недостаточный уровень масла
Износ подшипников
Поломка, сколы зубьев или износ шестерен первичного и/или вторичного валов или износ валов
Утечка масла в зоне расположения сцепления	Картер трансмиссии
Рычаг подшипника выключения сцепления
Утечка масла в середине картера трансмиссии	Картер трансмиссии
Механизм переключения
Выключатель фонаря заднего хода
Утечка масла в левой стороне картера трансмиссии	Крышка картера
Утечка масла из главной передачи	Крышки подшипников и уплотнения главной передачи
Поддон главной передачи
Поддон главной передачи
Скрежет шестерен при включении передач	Рычаг подшипника выключения сцепления
Привод выключения сцепления
Первичный вал или блок шестерен
Синхронизатор 5-й передачи
Шестерня или подшипник 5-й передачи
Шестерня или подшипник 1-й передачи
Синхронизатор 1-й и 2-й передач
Шестерня или подшипник 2-й передачи
Шестерня или подшипник 3-й передачи
Синхронизатор 3-й и 4-й передач
Шестерня или подшипник 4-й передачи
Шестерня передачи заднего хода

Распространённый проблемы КПП

Автолюбители, имеющие в своем распоряжении модель ВАЗ 2110, фиксируют некоторое количество обыденных неисправностей у КПП данного средства передвижения, например, не срабатывает задняя скорость, или она вылетает и тому подобное. Так какие же неудобства доставляет коробка, укомплектованная в десятку отечественного производства, для владельцев машины?

Проблема первой скорости

Существуют трудности при включении или вылеты. Этому благоприятствуют несколько предпосылок:

Синхронизатор оказался более непригодным к дальнейшему эксплуатированию.
Фиксаторная пружина лопнула или пришла в негодность вследствие брака или мелких повреждений.
Изменение скоростей осуществляется самостоятельно без участия водителя по причине разболтанности рычага.
Подлежат неотложной замене вышедшие из строя вилка или шток.

Проблема второй передачи

Повсеместные случаи ее выбивания или возникновение препятствий при попытке переключения на нее. Основаниями для появления помех могут послужить:

Зубцы шестерней, которые перестали цепляться за муфту переключения скоростных режимов.
Наконечники зубцов истерлись, истрепались и обветшали, что является значительными преградами к слаженному функционированию механизма включения скоростей, в дальнейшем дело может дойти до вылетов. Поэтому стоит в срочном порядке провести диагностику неисправности и последующий ремонт ВАЗ 2110.
Выбивание передачи при наскоке на кочки или выемки происходит из-за постепенного выхода из строя сцепления.

В единичных случаях устранить возникшую проблему со 2 передачей поможет смена пружины фиксатора. Но собственноручные ремонтные мероприятия и регулировка не принесут желаемого избавления от трудностей при постоянных ситуациях с вылетами и затруднительными переключениями. Понадобится полная замена КПП или же обширные ремонтные работы квалифицированным специалистом, потому как заменить сальники своими руками еще есть возможность, а самостоятельно отремонтировать непригодный для эксплуатации механизм уже проблематично для простого обывателя.

Инструкция по снятию КПП

Процедура снятия коробки передач – трудоемкая и занимает много времени. Проще ее замену на ВАЗ 2110 сделать, посетив автосервис, но можно справиться своими руками.

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

набора гаечных, торцевых или рожковых ключей;
набора головок с удлинителями;
плоской отвертки;
монтировки;
пассатижей;
домкрата;
чистую ветошь.

Кроме того, следует приготовить емкость для слива отработанного масла. Можно использовать пластиковый 5-литровый бутыль.

Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Последовательность действий

Для снятия коробки переключения передач необходим доступ к днищу автомобиля, поэтому его нужно поднять. Это можно сделать с помощью подъемника, загнать авто на эстакаду или смотровую канавку.

В следующем видео демонстрируется замена сцепления, первым этапом при которой является снятие КПП.

Снятие коробки переключения передач с автомобиля ВАЗ 2110 состоит из последовательности шагов:

Сначала следует демонтировать брызговик (защиту) двигателя. Для этого с помощью торцевого ключа нужно открутить болты крепления брызговика и снять защиту.
Далее демонтируем справа щиток моторного отсека.
На следующем этапе необходимо слить масло из КПП. Для качественного слива масла, рекомендуется прогреть перед сливом двигатель, дав поработать ему несколько минут. Далее под сливное отверстие следует подставить приготовленный бутыль либо другую тару и открутить сливную пробку.
Сливание масла из коробки
Когда масло полностью стечет, очищаем пробку и отверстие от загрязнений. Затем закручиваем пробку обратно.
После слива масла, нужно отключить питание авто, отсоединив клемму с минусом от аккумуляторной батареи.
Далее необходимо демонтировать воздушный фильтр: отсоединяются шланги системы вентиляции картера, подвода воздуха и датчик расхода воздуха. Корпус воздухофильтра снимается вместе с дроссельной заслонкой, датчиком и шлангом.
Затем нужно демонтировать стартер с авто. Сначала необходимо отвернуть гайку, с помощью которой крепится наконечник провода сцепления, соединяющего стартер с плюсовым выводом АКБ. Далее необходимо снять наконечник с контактного болта. Теперь нужно отсоединить провод управления тяговым реле, открутить крепежные гайки крепления и снять стартер.
На следующем этапе отсоединяем от кронштейна КПП и вилки выключения передач трос привода включения сцепления. Для этого в моторном отсеке нужно вытянуть из рычага вилки трос сцепления. Затем следует ослабить крепежную гайку оболочки троса к кронштейну на КПП. Удерживая оболочку, можно вытянуть наконечник троса из кронштейна.
Теперь нужно отсоединить разъем проводов от датчика скоростей, а также от датчика заднего хода.
Отсоединение разъема датчика заднего хода
Далее отсоединяем реактивную тягу. Она крепится на буфере с помощью двух гаек. Открутив гайки, удаляем скобу. Теперь тягу можно демонтировать.
Теперь отсоединяем от шарнира тягу привода переключения передач.
Затем окручиваем крепежные болты на крышке картера сцепления и демонтируем крышку.
Теперь снимаем приводы колес. На одном приводе следует установить деревянную заглушку, чтобы не возникло проблем при монтаже не возникло.
Момент вставки заглушки в отверстие Затем снимаем правый привод, но его можно просто отвести в сторону и не снимать.
Чтобы упростить процедуру снятия, нужно ослабить болты крепления шаровой опоры.
Открутив крепежные болты, нужно снять нижнюю крышку картера.
Затем нужно открутить нижний болт крепления КПП к двигателю.
Далее вывешиваем силовой агрегат, используя приготовленный упор. В качестве упора можно использовать доску. Открутив крепежную гайку, снимаем левую опору двигателя.
Отвернув гайки, которыми задняя опора мотора крепится к кузову, и болты крепления к КПП, удерживая гайки от проворачивания, демонтируем заднюю опору.
Чтобы сдвинуть коробку с направляющих втулок, нужно вставить отвертку между блоком цилиндров и картером сцепления. Сдвигая коробку, ее следует придерживать так, чтобы она не опиралась на диафрагменную пружину коленчатого вала. От значительной нагрузки пружина может деформироваться, что приведет к неисправности агрегата.
Покачивая КПП, сдвигаем ее максимально назад и демонтируем.
Снятие КПП с авто

После демонтажа КПП на ВАЗ 2110 можно приступать к дальнейшим ремонтным работам. Установка коробки выполняется в обратном порядке.

Загрузка …

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

Первым делом открываем капот и отключаем питание с аккумуляторной батареи.

Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач.

Демонтаж троса сцепления

Вытаскиваем трос из кронштейна

Отключаем колодку от датчика скорости.

Датчик скорости на посадочном месте.

Следующим шагом будет слив трансмиссионного масла из картера, для этого откручиваем пробку сливного отверстия и подготавливаем заранее подготовленную емкость с общим объёмом не менее 5-ти литров. Запомните какой объём масла вы слили с КПП.

Старое масло сливается из КПП.

Потребуется ёмкость не менее 5 литров

Затем выкручиваем болт который фиксирует модуль зажигания к самой КПП, а затем ещё два болта, которые служат для фиксации самой КПП к двигателю автомобиля.

Отключаем разъём, расположенный в нижней части КПП, который служит для передачи информации к датчику заднего хода.

Датчик отмечен красным маркером.

Разъём с датчика снят

Вывёртываем два болта, которые фиксируют реактивную тягу.

Сорванные болты убираем в сторону.

Далее, ослабляем момент затяжки хомута фиксирующий крепление тяги рычага переключения передач, затем её необходимо сдвинуть назад, относительно штока шарнира выбора передачи.

Ослабленный рычаг отводим согласно схеме.

Дальше необходимо вывести из мест фиксации внутренние ШРУСы (шарнир равных угловых скоростей — прим.)

При этом обратите внимание, что на место левого ШРУСа необходимо вставить заглушку, во избежание проворачивания привода, а правый шарнир можно и не убирать полностью, достаточно убрать его в сторону и просто вывесить на верёвке. Почти готово

Шрус уже на приводе

Почти готово. Шрус уже на приводе.

Для того, чтобы дальнейшие работы по демонтажу КПП проходили проще, необходимо ослабить болты фиксирующие шаровую опору к поворотному кулаку.

Откручиваем крепления и выводим с кулака шаровую опору

Далее, откручиваем гайку, которая фиксирует нижнюю правую сторону коробку переключения передач

Обратите внимание, что на инжекторных моделях, под этой гайкой вмонтирован специальный кронштейн, который также необходимо снять с места крепления.
Если будет необходимость, то гайку, (указанная красной стрелкой – прим.) можно ослабить. Выкручиваем 3 гайки которые держат крышку сцепления к картеру КПП

Выкручиваем 3 гайки которые держат крышку сцепления к картеру КПП.

Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.

Затем демонтируем болт крепления КПП к двигателю с левой стороны. На этом этапе позаботьтесь о том, чтобы под КПП были установлены упоры, домкрат, либо иное другое поддерживающее устройство.
Немного приподнимаем двигатель, очень удобно в таком случае при работе на смотровой яме использовать второй домкрат.
Далее выкручиваем гайку крепления подушки двигателя с левой стороны. Заодно осмотрите её состояние и если потребуется замена, внимательно прочитайте эту статью.

Далее выкручиваем две гайки «подушки» с задней стороны, при этом сначала демонтируем её переднюю часть, после чего переходим к её задней опоре.

Демонтаж задней подушки

О том, как легко снять все подушки двигателя, прочитайте эту статью.
При демонтаже этой опоры, выкручивая гайку и болт, следует фиксировать их при помощи двух ключей, дабы избежать фактов проворачивания.

Когда все болты выкручены, а КПП крепко зафиксирована на фиксирующем её устройстве либо домкрате, вставьте отвёртку с толстым жалом прямо между картером сцепления и блоком цилиндров.

КПП надежно держит домкрат.

Фиксация двигателя на ВАЗ-2112

Отвёртка должна быть толстая и прочная.

Сдвигайте коробку до тех пор, пока она не сойдёт с направляющих её втулок, при этом обязательно с помощью помощника придерживайте её от случайного опрокидывания. Процесс демонтажа проводите до тех пор, пока первичный вал не выйдет из сцепления.

Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

В силу тех или иных причин коробка переключения передач на вашем транспортном средстве может выйти из строя. Не стоит сразу же отправляться в сервисный центр – возможно, вы сможете провести демонтаж своими руками. В то же время, если сомневаетесь в своих силах и опыте, лучше позвать на помощь профессионала – это обеспечит долговечность работы узла в дальнейшем.

подбор регулировочного кольца подшипников дифференциала

Подшипники дифференциала должны монтироваться с предварительным натягом 0,25 мм (для контроля 0,15-0,35 мм). Натяг обеспечивается подбором толщины регулировочного кольца 13 (см. рис. 3-7), устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.

Примечание.Подбор толщины регулировочного кольца проводите при замене одной из следующих деталей: коробки дифференциала, подшипника дифференциала и картеров сцепления или коробки передач. Определите толщину регулировочного кольца приспособлением 67.7824.9517 в следующей последовательности: запрессуйте наружное кольцо роликового конического подшипника 3 вместе с установочным кольцом 4 (рис. 3-24) в картер коробки передач;

Примечание.Установочное кольцо 4 имеет постоянную толщину, равную 1,25 мм. запрессуйте наружное кольцо другого подшипника дифференциала в картер сцепления. При этом следите, чтобы не перепутать наружные кольца подшипников дифференциала; установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните не менее трех гаек, равноудаленных друг от друга, крепящих картер коробки к картеру сцепления (момент затяжки 24,5 Нм (2,5 кгсм)). После чего проверните дифференциал для самоустановки подшипников на 2-3 оборота; установите опорную оправку 2 на коробку дифференциала и закрепите при помощи универсальной державки индикатор 1 с удлинителем. Ножку индикатора установите на опорную оправку с предварительным натягом, равным 1 мм, и в этом положении зафиксируйте индикатор, а стрелку его установите на нуль; перемещайте снизу дифференциал и следите за показанием индикатора;

ПРЕДУПРЕЖДЕНИЕПри измерении осевого перемещения дифференциала не проворачивайте его, чтобы не исказить результаты измерения. По формуле S = А + В + С подсчитайте толщину регулировочного кольца подшипников дифференциала, где: S — толщина регулировочного кольца; А — величина осевого перемещения дифференциала; В — величина предварительного натяга подшипников дифференциала; С — толщина установочного кольца (величина постоянная). Пример.

Показание индикатора при перемещении дифференциала равно 1,00 мм. Величина предварительного натяга подшипников дифференциала равна 0,25 мм, толщина установочного кольца — 1,25 мм. S = 1,00+ 0,25+ 1,25 = 2,50 мм. После определения толщины регулировочного кольца, разъедините картера сцепления и коробки передач, снимите дифференциал, выпрессуйте съемником 67.7801.9526 наружное кольцо подшипника из картера коробки и вместо установочного кольца 4 установите подобранное регулировочное кольцо. Запрессуйте оправкой 67.7853.9575 наружное кольцо подшипника дифференциала и установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните гайки крепления коробки передач к картеру сцепления. Проверьте динамометром 02.7812.9501 момент сопротивления проворачиванию дифференциала. Для чего пропустите наконечник динамометра через отверстие коробки дифференциала (для вала привода колеса) до обхвата им оси сателлитов. Проверните рукоятку динамометра на несколько оборотов по часовой стрелке и по шкале определите момент сопротивления проворачиванию. Он должен быть: для новых подшипников 147-343 Нсм (15-35 кгс.см), для приработанных подшипников как минимум 30 Нсм (3 кгс.см).

Рис. 3-24. Схема подбора толщины регулировочного кольца подшипников дифференциала: 1 — индикатор; 2 — опорная оправка; 3 — подшипник дифференциала; 4 — установочное кольцо; 5 — оправка
