Kia spectra (2000-2011)

Руководство по ремонту Kia Spectra 2000-2011

Автомобиль Kia Spectra был разработан для истинных ценителей комфорта и стиля, что прекрасно сочетается с безопасностью.

Под капотом находится 1,6-литровый бензиновый двигатель, способный развивать мощность до 101,5 л.с.

При проектировании подвески были вовлечены все самые новые технологии, способны создавать комфорт и полный контроль при вождении по неровным дорожным участкам.

В плане безопасности разработчики так же потрудились на славу, создав все необходимые для этого условия: большая площадь тормозных колодок в сочетании с усиленными суппортами значительно сокращают тормозной путь и увеличивают уровень безопасности на дороге.

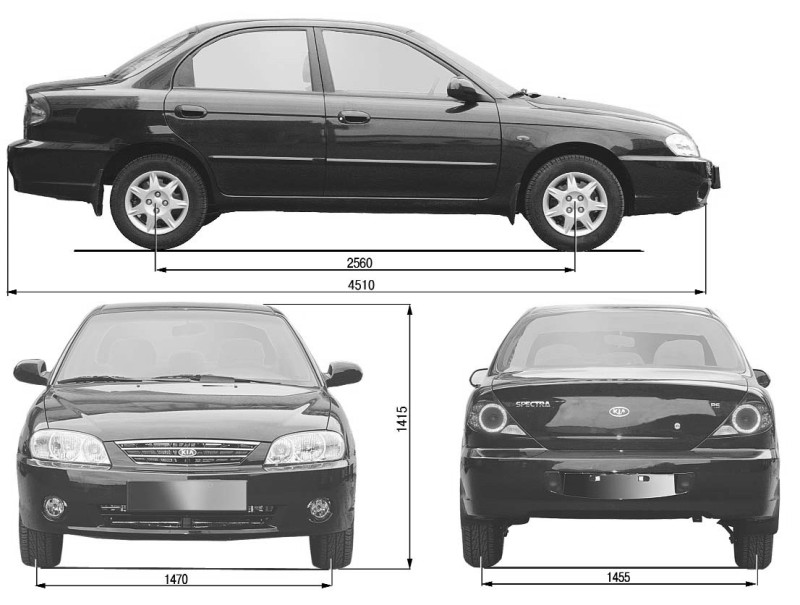

Дизайн Киа Спектра также был разработан с комфортом – обтекаемость кузова как бы говорит о плавном и уверенном движении. Гладкие формы пар и задних фонарей лишь подчеркивают силуэт автомобиля. В салоне Спектры все сделано с удобством для пассажиров и водителя. Установлен кондиционер и обогреватель, управление которыми производится при помощи специальных рукояток. Сидения сделаны из качественных материалов, а расстояние между ними подобрано так, чтобы для пассажиров было достаточно свободного места. Ими будет ощущаться высокий уровень комфорта даже во время длительных поездок.

К тому же, салон оснащен различными приятными мелочами, вроде солнцезащитных козырьков и держателей для стаканов – это сделает пребывание в автомобиле еще более приятным.

Ремонт Kia Spectra проводится в специализированных автомастерских, хотя это можно провести и своими руками. Для качественного ремонта вы можете воспользоваться онлайн руководством, а также скачать его.

Оценивая модель Spectra можно с уверенностью сказать, что она сочетает в себе все те качества, которые должны быть в комфортном семейном автомобиле. Начиная от просторного кузова и вместительного багажника, а заканчивая надежным и экономичным двигателем.

Существует также новая модификация «Спектры» – SX, которая находится на порядок выше своих предшественников. Обновление интерьера и подвески придают ей спортивного вида.

Паспортные данные Киа Спектра с 2004 г.в.

Вот с номером двигателя нужно будет покопаться, особенно если покупаете не самый свежий экземпляр Kia Spectra. Скорее всего, обозначения будут скрыты под толстым слоем грязи – площадка расположена горизонтально на задней части агрегата, со стороны коробки передач:

Заглядываем назад, находим вот эту площадку и порядком изловчившись, очищаем её от грязи

Мало кто заморачивается с защитой маркировки от коррозии, поэтому помимо грязи еще нужно будет бороться с ржавчиной:

Шрифт у символов не самый жирный. Чтобы увидеть, приходится долго тереть

Данные двигателя выбиты блоке цилиндров, установленной перед картером сцепления. Для сохранения качества изображенных цифр рекомендуется обработать таблицу бесцветным термическим лаком, тщательно зачистив поверхность.

Также эффективной будет графитовая смазка, но она отличается высоким уровнем жирности. После нанесения смазки и запуска силового агрегата жир стечет, графит останется. Материал будет ниже температурного режима, поэтому хорошо держится и сохраняет видимость номера.

Опытные автомобилисты часто используют корабельный и строительный лак. Средство отличается высоким качеством, практичностью.

Для поиска номерной таблицы на kia spectra рекомендуется воспользоваться небольшим фонариком. Иногда требуются средство для очистки ржавчины и металлическая щетка, ведь таблицы покрываются коррозией.

1 просмотр 6 месяцев назад

1 просмотр 6 месяцев назад

43 просмотра два года назад

1 просмотр два года назад

2 просмотра два года назад

7 просмотров два года назад

99 просмотров два года назад

11 просмотров два года назад

8 просмотров два года назад

20 просмотров два года назад

18 просмотров два года назад

6 просмотров два года назад

35 просмотров два года назад

28 просмотров два года назад

13 просмотров два года назад

18 просмотров два года назад

7 просмотров два года назад

11 просмотров два года назад

6 просмотров два года назад

5 просмотров два года назад

38 просмотров два года назад

22 просмотра два года назад

14 просмотров два года назад

18 просмотров два года назад

7 просмотров два года назад

6 просмотров два года назад

Раздел 1. Устройство автомобиля Kia Spectra 2000-2011

Общие сведения об автомобиле В России cерийная сборка автомобиля KIА Spectra (на рынке Южной Кореи называется KIA Sephia II) началась в конце 2004 г. на Ижевском автомобильном заводе. Собирают автомобили KIА Spectra из машинокомплектов в четырех комплектациях: НА, НВ, НС и НD. Передняя подвеска типа Макферсон с нижними т.

Паспортные данные Семнадцатизначный идентификационный номер (VIN) автомобиля, название завода-изготовителя, модельный год выпуска указаны в идентификационной табличке. прикрепленной отрывными заклепками к щиту передка в подкапотном пространстве с левой стороны.Идентификационный номер автомобиля нанесен кле.

Ключи автомобиля К автомобилю прикладывают два ключа, каждым из которых можно отпереть замки дверей и включить зажигание.Так выглядит комплект ключей автомобиля: 1 – ключи; 2 – бирка. Номер серии ключей нанесен на бирке 2. ПОЛЕЗНЫЙ СОВЕТ Сохраните бирку: чтобы не менять замки в случае утери ключей, по их .

Органы управления (Категория). Список материалов смотрите внутри.

Отопление (кондиционирование) и вентиляция салона Рис. 1.8. Системы отопления, вентиляции и кондиционирования: 1 – сопла обдува стекол боковых дверей; 2 – боковые сопла; 3 – сопла обдува ветрового стекла; 4 – центральные сопла; 5 – регулятор температуры воздуха; 6 – регулятор распределения потоков; 7 – клавиша управления режимов забора.

Двери (Категория). Список материалов смотрите внутри.

Сиденья (Категория). Список материалов смотрите внутри.

Регулировка положения рулевого колеса На автомобиль установлена рулевая колонка, регулируемая по углу наклона. Перед поездкой отрегулируйте положение рулевого колеса так, чтобы было удобно управлять автомобилем и одновременно были хорошо видны приборы в комбинации. ПРИМЕЧАНИЕ Рекомендуем регулировать положение рулевого колеса п.

Зеркала заднего вида На автомобиль устанавливают наружные зеркала заднего вида с ручной регулировкой положения или с электроприводом. Внутреннее зеркало также регулируется.Положение наружных зеркал заднего вида с ручным управлением можно регулировать рукояткой, установленной непосредственно в опоре зеркала изнутр.

Освещение салона Для общего освещения салона в средней части обивки крыши установлен плафон внутреннего освещения, который при закрытых дверях включают перемещением клавиши выключателя в положение, обозначенное надписью «ON».Если клавиша переключателя установлена в среднее положение, то плафон загорается при .

Противосолнечные козырьки Противосолнечные козырьки предназначены для защиты глаз водителя и переднего пассажира от ослепления лучами солнца.В зависимости от направления солнечных лучей козырек можно повернуть на оси в показанное положение. и дополнительно, выведя его из держателя. повернуть на шарнире вбок.С .

Капот Для получения доступа в моторный отсек. потяните на себя рукоятку привода замка капота.Затем приподнимите капот и через образовавшуюся щель нажмите левой рукой на рычаг предохранительного крючка (для наглядности крючок показан на открытом капоте).Поднимите капот, выньте упор из фиксатора .

Крышка багажника Замок крышки багажника может быть разблокирован как с помощью дистанционного тросового привода, так и ключом, прикладываемым к автомобилю. 1. Потяните на себя рукоятку дистанционного привода, расположенную слева у сиденья водителя. 2. . крышка багажника приоткроется. Откройте к.

Рычаг управления коробкой передач На автомобиль устанавливают (в зависимости от комплектации) механическую или автоматическую коробку передач. Механической коробкой передач управляйте согласно схеме переключений, нанесенной на рукоятку ее рычага. В нейтральном положении рычаг автоматически устанавливается в положение для вклю.

Что такое VIN-код

VIN – это аббревиатура, которая с английского расшифровывается как Vehicle Identification Number (идентификационный номер ТС). Название «ВИН-номер» нельзя считать совсем правильным, поскольку это тавтология (двойное повторение number-номер).

Kia-VIN содержит 17 знаков, из которых можно узнать год выхода с конвейера, параметры автомобиля и бренд. Номер присваивается на производстве и не может быть изменен в течение всего срока пользования средством передвижения (в отличие от документов, данные в которых могут изменяться).

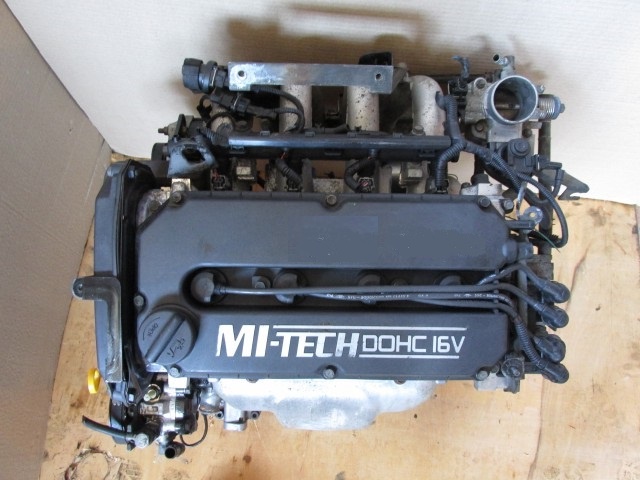

Двигатель Киа Спектра, кроме неплохих характеристик, известен своей надежностью и отсутствием проблем в рамках срока службы. Мотор также отличает ряд особенностей, которые способны заинтересовать покупателей, а также тех, кто является владельцем Киа Спектра.

Конструкцию двигателя нельзя назвать новой, однако она до сих пор считается достаточно современной. Ведь некоторые производители авто все еще предлагают комплектации машин со значительно более устаревшей конструкцией — например, восьмиклапанные модификации. С другой стороны, в силовых агрегатах Спектры не используются такие популярные технологии, как система изменений фаз газораспределения и впрыска, дающие прирост мощности в 30-40 лошадиных сил (используются на марках Хендай, Форд и других).

Для передачи вращающего момента предусмотрен зубчатый ремень газораспределительного механизма (ГРМ). Данная деталь требует к себе некоторого внимания: каждые 60 000 километров пробега ремень рекомендуется заменять. В случае обрыва ремня, клапаны выходят из строя и требуется капитальный ремонт для их замены.

Если сравнивать с машинами с новейшими системами впрыска (FSI, GDI), Киа Спектра неплохо переваривает 92-й бензин. Такое топливо не вызывает особых проблем, хотя может загореться Check Engine. После нормализации состава бензина индикатор обычно гаснет. В этой связи много споров возникает относительно ресурса мотора.

Автомобилисты вспоминают, что корни двигателя восходят к японским аналогам. Однако на деле новый агрегат 1.6 литра с японскими предшественниками имеет мало общего. Но сама конструкция и качество изготовления все же остались на высоком уровне. Поэтому можно встретить машины с пробегом в 200-400 тысяч километров.

Из недостатков и неисправностей стоит отметить следующие:

• частое загорание индикатора Check Engine из-за поломок электрики;
• обрыв ремня ГРМ;
• плавающие обороты, требующие замены свечей;
• перегрев из-за неисправностей термостата;
• повышенный расход масла в случае несвоевременной замены поршневых колец;
• поломки датчиков для контроля работы двигателя.

За десяток лет эксплуатации о двигателях накопилось большое число положительных отзывов. Многие из них подтверждают информацию, что при правильном обслуживании мотор способен пройти несколько сот тысяч километров без каких-либо проблем для его владельца.

Номер двс на популярных моделях автомобилей

Если говорить об автомобилях немецкого концерна WAG, тогда на Audi A3 2006-2008 года выпуска маркер выполнен в левой части в месте соединения агрегата и трансмиссии, дополнительно присутствует табличка, которая расположена на клапанной крышке. Популярная модель A4 2001 года имеет идентификатор ДВС слева на блоке цилиндров и аналогичную табличку на крышке ГБЦ.

Audi A6 2001-04 года получила похожее расположение номера двигателя, а вот модель 2005-08 года имеет номер в передней части блока цилиндров, который прикрыт кожухом. Дизельный 3-х литровый TDI внедорожник Audi Q7 2007-08 года имеет номер агрегата в левой части и немного выше относительно зубчатого ремня топливного насоса высокого давления.

Распространенный Wolkswagen Golf 2005-2009 года имеет маркировку двигателя в левой стороне, где выполнена стыковка силового агрегата и КПП, также на крышке ГБЦ присутствует дублирующая наклейка. Аналогичная ситуация и с моделью VW Jetta 2005-08 года, а также с Passat 2000-08 года. Номер двигателя у этих автомобилей также на блоке цилиндров слева, на крышке специальная номерная табличка.

Внедорожник Touareg 2003-07 года с мотором объемом 3.2 получил номер агрегата на блоке цилиндров возле гасителя крутильных колебаний. Дизельные версии модели с двигателями 2.5 TDI 2003-09 г. имеют маркировку в месте соединения ДВС с коробкой передач, а 3-х литровые варианты 2006-10 года получили номер мотора в передней части слева, располагаясь выше зубчатого ремня топливного насоса.

Компактная Skoda Fabia с рабочим объемом 1.2 л. 2004-08 года имеет номер ДВС на БЦ в месте стыка двигателя и коробки, а популярная Skoda Octavia маркируется в левой части от силового агрегата, ближе к аккумулятору.

Корейское подразделение GM, выпускающее бюджетные автомобили под знаком бренда Chevrolet, на разных моделях имеет различное расположение обозначения силового агрегата. На Шевроле Aveo и Lanos номер выполнен немного правее расположения щупа для проверки уровня масла. На Шевроле Лачетти номер двигателя нанесен на блоке цилиндров, ниже впускного коллектора.

Теперь взглянем на автогиганта из Южной Кореи Hyundai/Kia. На модели Hyundai Солярис номер двигателя изготовлен на передней стенке на выступе БЦ под заливной горловиной для заливки жидкости в систему охлаждения двигателя. Внедорожник Santa Fe имеет обозначение агрегата в месте стыковки ДВС и КПП. На Kia Rio номер двигателя выполнен аналогично Hyundai Солярис.

Какие модификации встречаются чаще

Как и при производстве любого бюджетного автомобиля тут основной упор делался на недорогие модификации. Поэтому, больше всего было произведено версий 1.6 MT Стандарт. Они самые простые и недорогие. Но, они не самые популярные у водителей.

Тут нет кондиционера, а также присутствуют только две фронтальные подушки безопасности. Также электрически стеклоподъемники только спереди. Но, тут есть большое количество ниш, где удобно хранить мелочи.

Самыми редкими являются модификации, предназначенные для Европы. Они имеют другие двигатели и официально не реализовывались на территории Российской Федерации. Обычно ввозились в качестве подержанных автомобилей. Несмотря на отличную динамику имеет ряд недостатков. Основным считается нехватка комплектующих для ремонта двигателей, так как подобные модификации не реализуются у нас, детали тоже не поставляются, их приходится заказывать из-за рубежа.

Табличка с номером телефона из Китая. — KIA Spectra, 1.6 л., 2007 года на DRIVE2

Началась весна, машину иногда приходится кидать хрен знает где, потому, что проехать на спектре там, где не всегда внедорожники проползают нереально. Пришла заказанная мной табличка из Китая. Раньше бумажку с номером на панель кидал, дверью хлопнешь, она улетает. Вот собственно что пришло: Это табличка в упаковке с 2я присосками.

Полный размер

В комплекте ещё 3 полоски с цифрами от 0 до 9

Полный размер

Цифры, вставленные с завода выдавливаются гвоздиком или любым предметом через отверстия в самой планке

Полный размер

Полный размер

Приклеил пока по центру, может потом переклею ближе к радар-детектору.

При заказе обратите внимание на то, что каждой цифры получается всего 4 штуки, цифры 6 и 9 взаимозаменяемые, можно сделать восемь шестерок или восемь девяток:-) Ссылка на табличку вот ru.aliexpress.com/item/16…=2114.13010608.0.0.pbmkuW

Всем, кто заказывает с Алиэкспресс всякую хрень рекомендую пользоваться кэшбэком epngo.bz/cashback_index/dfevbr скидка даже на товары по акции не менее 7% иногда больше. Это не развод, сам пользуюсь и вам советую, если че, спрашивайте подскажу. По деньгам 190р.

Расположение VIN кода на Kia Spectra 2 поколение

Полезность – 90% | Распечатать

Информация о кузове

Все кузова модели

Kia Spectra (2 поколение) 2004, 2005, 2006, 2007, 2008, 2009

Схема расположений VIN номера

1 место

— номер выбит под капотом на перегородке, разделяющей моторное отделение и салон.

— номер всегда указан в паспорте транспортного средства (ПТС).

— номер всегда указан в свидетельстве о регистрации транспортного средства (СТС).

— номер всегда указан в страховом полисе на автомобиль.

— номер обычно указывается в талоне технического осмотра.

Заводская табличка на Spectra 2 поколение

Помимо VIN номера, главный заводской шильдик автомобиля содержит и другие полезные данные и допуски.

Источник

Двигатели

Кореец оснащался атмосферными бензиновыми двигателями емкостью 1.5, 1.6, 1.8 и 2.0 л. Намекая на время дебюта, моторы Спектры обрели «Технологию тысячелетия» (Millenium Technology), о чем красноречиво сообщает надпись на крышке «Mi-Tech». Все агрегаты – результат модернизации двигателей Мазда. Они имеют привод ГРМ ременного типа.

Наибольшее распространение получил 16-клапанный 1,6-литровый мотор S6D. Это не что иное, как доработанный двигатель Mazda B6. Корейские инженеры сократили время его прогрева и установили высокоэффективный катализатор. Клапаны оснащены гидравлическими толкателями, блок вылит из чугуна, а головка – из алюминия.

Среди недостатков можно выделить шумную работу гидрокомпенсаторов и невысокий срок службы высоковольтных проводов, свечей и катушки зажигания – порядка 50-100 тыс. км. После 150-200 тыс. км потребуют ремонта стартер и генератор.

Кроме того, сбои в работе двигателя могут возникать из-за отказа датчика массового расхода воздуха. ДМРВ появился в 2008 году. До него использовался более надежный МАР-сенсор (измеряет давление).

Многие владельцы машин ижевской сборки «попали на капиталку» двигателя, проехав всего 45 000 км. При сборке устанавливали ремень ГРМ слишком низкого качества. Он обрывался, и клапаны «встречались» с поршнями. Сегодня многие механики по старинке рекомендуют не искушать судьбу и менять ГРМ через каждые 40 000 км.

После 100-150 тыс. км порой начинает травить масло прокладка крышки клапанов. Масло появляется и в свечных колодцах. Если же там обнаружился антифриз, или потекла прокладка головки блока, то, скорее всего, ГБЦ лопнула, и ее придется заменить. Дефект возникает в результате перегрева. Стоимость новой головки – около 30 000 рублей.

Трансмиссия

Седан комплектовался либо 5-ступенчатой механикой, либо 4-скоростным автоматом. Обе коробки имеют свои недостатки.

Механика нередко требует переборки к 150-200 тыс. км. Помимо течи сальника первичного вала, со временем нарастает вой или гул. Впрочем, вой на первой и задней передачах – обычное дело, и некоторые владельцев проезжают без ремонта 250-300 тыс. км. Для переборки понадобится около 20 000 рублей.

В истории Спектры использовалось несколько автоматических коробок передач. F-4EAT и F4A-EL – совместная разработка Mazda и Jatco. Устанавливалась она только с мотором объемом 1,8 л. Кроме того, применялись коробки A4AF3, F4A42 и A4CF2 разработки Mitsubishi. Первые две могли сочетаться, с двигателями емкостью 1,5 и 1,8 л. А вот последняя как раз досталась только седанам Российской сборки.

Принято считать, что надежные автоматы закончились в 2007 году. По данным некоторых источников, именно тогда коробки стали собирать в Китае. Они страдают от преждевременного износа фрикционов и соленоидов. К ремонту следует готовиться ближе к 100 000 км, для чего потребуется, как минимум, 30 000 рублями.

Характерные симптомы: толчки при переключениях с 1-ой на 2-ую и перегазовки/пробуксовки при переходе со 2-ой на 3-ю. Если тянуть с ремонтом, то спустя время появляется хруст при трогании и во время остановки.

Необходимо регулярно контролировать состояние пыльников ШРУС. Они либо слетают из-за хлипких хомутов, либо рвутся от старости уже к 100 000 км. В результате пыль и грязь выводят из строя ШРУС, который меняется в сборе с приводом.

Кузов и салон

Лакокрасочное покрытие не отличается высокой износостойкостью. Капот и бампер быстро покрываются сколами. Кузовное железо к коррозии не склонно. Очаги ржавчины, как правило, возникают в местах некачественного кузовного ремонта.

Вода в салоне может появиться из-за забитых стоков под внешней пластиковой накладкой  внизу ветрового стекла. Кроме того, вода может проникать в салон из-за забившихся сливных отверстий в порогах. Вода в порогах ускоряет процесс коррозии.

Из мелких неисправностей можно отметить отказ датчика уровня топлива и проблемы с мотором печки (выходит из строя сам мотор или переключатель режимов). После 150-200 тыс. км следует быть готовым к замене муфты компрессора кондиционера или ее подшипников.

Kia Spectra – Расположение VIN и номера двигателя – Autotorque

Трудно представить себе автомобиль, у которого маркировки было бы найти легче, чем у Kia Spectra. Пусть угонщики этой моделью совсем не интересуются, однако проверкой VIN пренебрегать не стоит. И основная маркировка и дублирующая заводская табличка находятся на верхней части моторного щита под капотом недалеко друг от друга:

Символы нанесены методом штамповки до окраски кузова

В блоке управления двигателем VIN не прописан, да и вряд ли он там вообще нужен.

Показатели двигателя KIA S6D смотрите в таблице.

Наименование характеристики	Технические данные
Тип двигателя	Инжектор, рядный, 4-целиндровый
Объем двигателя	1594 куб. см
Предельная мощность	101 л. с.
Расход топлива	11.2-10.2 л/100 км
Используемое топливо	Бензин АИ-95
Предельный крутящий момент	145 (15)/4500 Н*м при об./мин.
Число клапанов на один цилиндр	4
Максимальная мощность при об./мин.	101 (74)/5500 л.с. (кВт)
Примерный ресурс двигателя

Номер двигателя можно посмотреть на площадке блока цилиндров, которая расположена перед картером сцепления.

Система охлаждения, оснащенная специальным расширительным бачком, является полностью герметичной. Камера сгорания остывает благодаря тому, что по специальным каналам циркулирует охлаждающая жидкость. Устройство включает оболочку для охлаждения в камерах сгорания, вокруг цилиндров и в газовых каналах. Движение охлаждающей жидкости обеспечивается центробежным водяным насосом.

Двигатель работает следующим образом:

1. вращение распредвалов осуществляется от коленвала посредством армированного зубчатого ремня;
2. распредвалы, воздействуя через гидрокомпенсаторы, приводят в движение толкательные клапаны.

Масло в пятиопорный коленвал подается по специальным сверлениям. Нагруженные детали смазываются под давлением, остальные — в процессе разбрызгивания масла, вытекающего из зазоров. Давление в системе смазки нагнетается шестеренчатым масляным насосом, установленным в передней части блока цилиндров. При этом используемая система вентиляции повышает качественные характеристики уплотнений и уменьшает выброс токсичных веществ в атмосферу.

В систему питания входит топливный модуль, расположенный в топливном баке. Кроме того, в ней используются дроссельный узел, фильтр тонкой очистки топлива, топливопровод, форсунки, воздушные фильтры и регулятор давления. Система распределенного впрыска работает под управлением специального контроллера; не нуждается в обслуживании или регулировке при эксплуатации.
