Как делается замена диска сцепления ваз-2109 без снятия коробки

Сборка и установка полуосей

Сборка автомобиля выполняется в обратной последовательности:

• Устанавливается КПП, затем сразу прикрепляется к двигателю 3 болтами и гайкой.
• Устанавливается задняя опора ДВС, убирается домкрат.
• Прикручивается кулиса, трос сцепления, устанавливается штекер датчика задней передачи, прикручивается привод спидометра.
• Устанавливается кожух сцепления.
• Ставится на место стартер.
• Монтируется и закручивается продольная тяга рычага подвески.

Дело остаётся за малым — установить новые приводы. Процесс этот несложный и выполняется следующим образом:

• Полуось вставляется в КПП. Но полностью «от руки» она не зайдёт на место — этому мешают стопорные кольца.
• Гранаты устанавливаются в ступице и затягиваются ступичными гайками. Многие затягивают их «от души», используя трубу — этого делать не следует. Если перетянуть гайки, то можно зажать ступичные подшипники. В результате они быстро выйдут из строя, а свободное вращение колёс будет затруднено, что негативно отразится на динамике машины и расходе топлива.
• Фиксируем гайки шплинтами или кернением.
• Выставляем ступицу прямо, затем резкими движениями «от себя» загоняем полуось в трансмиссию.
• Прикрепляем шаровые опоры.
• Заливаем масло в КПП.
• Устанавливаем на место аккумулятор, колёса, опускаем машину и готовимся к первому тесту.

Контрольный заезд показал идеальную работу сцепления. Оно действительно стало мягче, при этом педаль осталась информативной, передачи включаются чётко.

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Luk 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

Крепление шаровой опоры без привода переднего колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

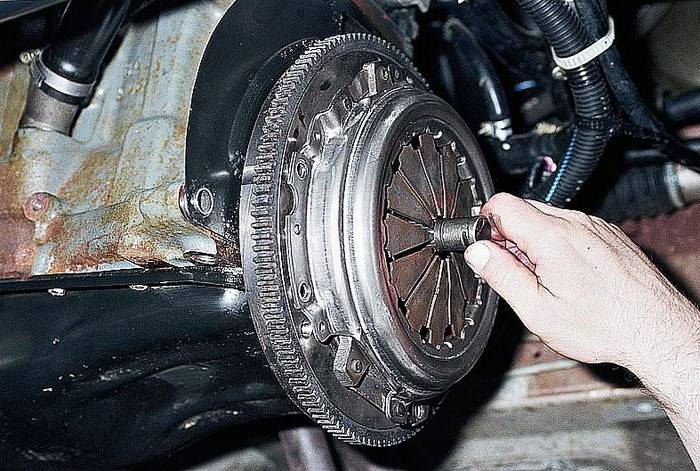

Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем ведущий диск сцепления, равномерно (по одному обороту за проход) затягивая болты. Болты закручиваем не более чем на один оборот каждый, чтобы не деформировать фланец ведущего диска сцепления. Собираем всё в обратной последовательности.

Определить неисправность выжимного подшипника на ВАЗ 2109 достаточно просто по характерным симптомам. Сегодня мы поговорим про признаки износа элемента, а также подробно расскажем, как выполняется его замена.

Внешний вид элемента

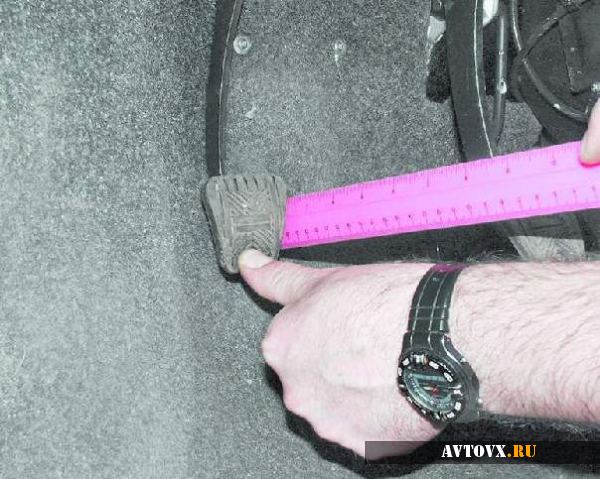

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления. 2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления. 3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

1. Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.
2. Отвинчиваем упорный винт.
3. Придаем ему вращение до нормализации движения педали.
4. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Замена вилки и подшипника выключения сцепления Ваз 2109 Лада Самара

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2109 (Лада Самара) 1987+ г.в.
3. Замена вилки и подшипника выключения сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ ↓ Комментарии ↓ 1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 2. Эксплуатация автомобиля 2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол 3. Техническое обслуживание автомобиля 3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп 4. Уход за автомобилем 4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля 5. Неисправности в пути 5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса 6. Ходовая часть 6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 7. Рулевое управление 7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг 8. Тормозная система 8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов 9. Электрооборудование 9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая) 10. Кузов 10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10.3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь 11. Двигатель и его системы 11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора 12. Трансмиссия 12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес 13. Приложения 13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля

Выжимной подшипник: принцип работы, основные неисправности

Узел сцепления можно отнести к наиболее важным устройствам автомобиля. Благодаря сцеплению происходит безопасное, плавное отключение и подключение крутящего момента от двигателя на коробку передач. В системе сцепления механических коробок переключения передач (МКПП), одну из главных ролей играет выжимной подшипник (ВМ), о котором собственно и пойдет речь в этой статье.

Как работает выжимной подшипник сцепления?

Существует два вида выжимных подшипников — механический и гидравлический. Первый, как уже понятно из названия, приводится в действие посредством механического воздействия благодаря специальным тягам и тросам. Гидравлический тип работает под руководством гидравлики, которая берет на себя выполнение силовых нагрузок, облегчая для водителя пользование данным узлом.

Устройство выжимного подшипника довольно простое на первый взгляд, и вместе с тем оно весьма эффективное. Состоит ВМ из подшипника как уже можно было догадаться из названия и муфты, на которой он запрессован. Располагается выжимной подшипник сцепления на первичном валу КПП, а точнее на его фланце. В зависимости от педали сцепления подшипник передвигается по этому валу.

Работает это следующим образом. Когда вы жмете на педаль сцепления при помощи тяг или тросиков, ну или гидравлики в случае с гидравлическими системами, выжимное усилие передается на вилку сцепления. Эта вилка собственно и производит перемещение выжимного подшипника по фланцу. Выжимной подшипник в свою очередь воздействует на лепестки корзины сцепления, в результате чего осуществляется разъединение фрикционных дисков. Именно в этот момент происходит переключение той или иной передачи.

Когда выжатая ранее педаль отпускается, ВМ возвращается на исходную позицию, так же как и лепестки диафрагменной пружины. Давление не осуществляется, поэтому маховик, нажимной и ведомый соединяются, в итоге происходит включение сцепления.

Почему выжимной подшипник выходит из строя?

Неисправность ВМ происходит по нескольким причинам. Во-первых, из-за того, что некоторые водители злоупотребляют сцеплением и, выжимая его подолгу, не отпускают педаль (держат ногу на педали), тем самым подвергая большим нагрузкам выжимной подшипник. Эта небольшая деталь не рассчитана на длительные нагрузки, поскольку задача заключается в том, чтобы быстро переключить скорость, получив при этом минимум нагрузки. Но если сцепление выжато на протяжении длительного времени и так происходит регулярно — ресурс детали существенно сокращается.

Во-вторых, износ выжимного подшипника происходит в результате естественного износа после того как ресурс детали исчерпан, как правило это —100-150 тыс. км. пробега. В случае несоблюдения правил эксплуатации, выжимной может выйти из строя гораздо раньше.

В-третьих, на износ влияют внешние факторы, такие как: пыль, грязь, влага, а также температурные и механические нагрузки. Сам по себе выжимной подшипник стоит недорого, однако неприятность поломки ВМ состоит в том, что если вовремя не заметить его выход из строя, можно незаметно «угробить» весь узел сцепления. В результате потребуется полная замена сцепления в сборе, что во много раз дороже, чем обычная замена выжимного подшипника.

Признаки неисправности выжимного подшипника сцепления

• Во время нажатия на педаль сцепления слышны посторонние звуки (свист, гул и т. д.).
• Трудности во время переключения передач.
• Возможно появление вибраций или даже стука.

Замена выжимного подшипника

Самостоятельная замена выжимного подшипника вполне возможна при условии, что «руки стоят как надо» и для работы есть все необходимое. Работа производится в следующей последовательности: сливается масло, откручиваются болты, соединяющие КПП и мотор, далее демонтируется коробка (хотя существует способ замены сцепления и без снятия коробки и слива масла) и отсоединяется подшипник от вилки. После снимается сам ВМ, а на его место устанавливается новый. После завершения всех работ необходимо выполнить регулировку сцепления, как это сделать вы можете узнать из этой статьи.

Подведем итоги

Выжимной подшипник, как и большинство других узлов, страдает от несоблюдения правил эксплуатации, а также привычки ездить с выжатым сцеплением. При первых признаках неисправности выжимного подшипника, примите меры, в противном случае придется менять все сцепление в сборе, а это стоит намного дороже…

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Износ выжимного подшипника сцепления

Сцепление ваз 2109

Обычно те, кто любят быстро ездить, чаще сталкиваются с проблемой износа подшипника. В то же время люди, которые являются сторонниками спокойной езды, зачастую об этой проблеме даже никогда не слышали. Если заметно, что подшипник выходит из строя, его срочно нужно менять, иначе:

• Уже следующая поездка может стать фатальной для автомобиля.
• Диск перегреется, поэтому накладки рассыплются.
• Нужно будет менять не только подшипник, но и диск сцепления.
• Кроме того может «накрыться» и само сцепление. Признаком этого может служить непонятный шум, доносящийся из него.

Чтобы поменять выжимной подшипник, нужно будет разобрать полностью весь узел, а это достаточно трудоемкий процесс.

Как заменить

Сцепление на ваз 2109

Для того, чтобы замена подшипника сцепления не приносила неудобств, желательно загнать машину на подъемник или поставить ее над смотровой ямой.

Примечание: замена подшипника может осуществляться и в «полевых» условиях, то есть с домкратом

Однако очень важно следить за тем, чтобы автомобиль не скатился вниз

Замена происходит следующим образом:

• Снять минусовую клемму аккумулятора.
• Отсоединить разъем фонаря.
• Отсоединить карданный вал.
• Снять рабочий цилиндр.
• Снять коробку передач, которая крепится на нескольких крупных болтах.

Примечание: чтобы это легче сделать, можно прогнуть ручку коробки передач до самого упора. При этом нельзя допустить, чтобы ручка свободно «висела». Желательно обеспечить ей надежную опору.

Получив доступ к корзине сцепления, можно начать ее снятие. Для этого открутить болты, которыми она крепится к маховику (он должен быть полностью неподвижным).

Примечание: для этого можно использовать большую отвертку.

• Вытащить вилку выключения сцепления.
• Снять подшипник.
• Поменять его.
• Как следует запрессовать с помощью ключа.
• Протереть поверхность всех деталей обезжиривателем, чтобы не было грязи и посторонних предметов. Это может привести к буксованию машины.
• Собрать все в обратном порядке.

Примечание: прежде чем приступать к сборке коробки передач, желательно на шпицы первичного вала нанести немного смазки.

• Когда все детали собраны, следует отрегулировать сцепление.
• Следует слегка уменьшить длину рабочего цилиндра.

Замена подшипника сцепления может осуществляться в домашних условиях и своими руками. Обычно в автосервисах цена этой процедуры является довольно высокой. Поэтому желая сэкономить свои деньги, нужно отдать преимущество ремонту на дому. Любая инструкция так же поможет быстро и началом пересмотреть множество фото и видео на эту тему. качественно выполнить работу.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, при том, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Резюмируем

Если проверка показала, что свободный ход – нормален, но вы сомневаетесь в своей компетенции по регулировке узла, обратитесь в СТО. Неправильные установки могут стать причиной быстрого выхода из строя сцепления. Если вы хотите самостоятельно довести работы до конца, нужную информацию вы можете найти на сайте производителя ТС или в его сервисной книге

Важно выполнять работы своевременно, чтобы не попасть в неприятную ситуацию в дороге. Следите за ресурсом деталей сцепления, например, срок службы ведомого диска составляет 100 тысяч километров

Но, если у автомобилиста агрессивная манера вождения, он может снизиться в 2-3 раза.

Снятие коробки

Чтобы снять коробку, нам надо открутить её от двигателя, она держится на четырёх болтах, и с другой стороны откручиваем подушки, которыми она крепится к кузову. Там две подушки- одна по прямой, вторая сбоку, прям под водительским местом.
Когда это всё открутим, то можно снимать. С первого раза может не получится, возможно, придётся поддеть монтировкой, главное понапористее с ней и она отойдёт от двигателя. Далее снимаем или просто отодвигаем в сторону. Доступ к сцеплению у нас открыт.
Корзина сцепления прикручена к маховику болтами, диск сцепления зажат между корзиной и маховиком, а выжимной подшипник находится на первичном валу коробки и прижат вилкой.

Снятие корзины с диском

Чтобы заменить корзину с диском, откручиваем болты по кругу. Мотор может в это время прокручиваться, поэтому надо его застопорить. Вставляем болт в одно из отверстий в двигателе, к которому крепится коробка, упираемся монтировкой в этот болт и в зубчатый венец маховика. Таким образом можно застопорить двигатель, чтобы открутить корзину. Открутив все болты, снимаем сцепление. Запомните, какой стороной стоял диск, чтобы потом не суетиться, как его ставить.

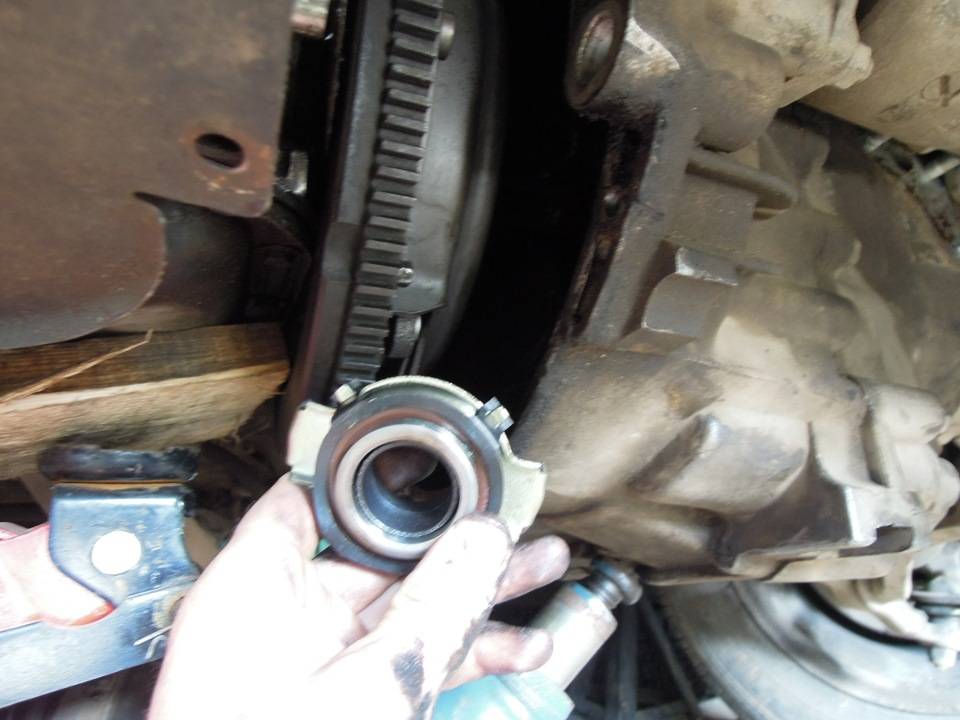

Выжимной подшипник снимается намного легче- его нужно просто потянуть вдоль вала, вилка откинется в сторону, и он выйдет. Также не помешает смазать солидолом вилку, чтобы легче поворачивалась. Новый выжимной одеваем точно также. Лучше менять все детали сразу, потому что они имеют примерно одинаковый ресурс.

ВАЗ 2109 | Снятие, проверка состояния и установка выжимного подшипника сцепления

Снятие, проверка состояния и установка выжимного подшипника сцепления

Пыль, вырабатываемая в процессе функционирования сцепления и скапливающаяся на поверхности его компонентов может содержать вредный для здоровья асбест. НИ В КОЕМ СЛУЧАЕ не сдувайте пыль сжатым воздухом и не вдыхайте ее. НЕ пользуйтесь для удаления пыли растворителями на нефтяной основе или бензином. Для смывания пыли в поддон следует пользоваться составами, предназначенными для чистки тормозных механизмов. После завершения чистки и протирки компонентов сцепления слейте использованный очиститель и сложите грязную ветошь в промаркированную соответственным образом тару.

Снятие

Компоненты сборки выжимного подшипника

Отболтите исполнительный цилиндр от корпуса сцепления (Раздел Снятие и установка компонентов гидравлической системы выключения сцепления) и извлеките его из своего углубления. Подвяжите цилиндр в стороне проволокой, стараясь не погнуть и иным образом не повредить гидравлическую линию. Не отсоединяйте гидравлическую линию от исполнительного цилиндра — система не подлежит прокачке в случае попадания в нее воздуха! Снимите с автомобиля РКПП (Глава Ручная коробка переключения передач). Отсоедините рычаг выключения сцепления от возвратной пружины и осевой шпильки, извлеките выжимной подшипник из держателя на первичном валу и отсоедините его от рычага.

Проверка состояния

Удерживая центральную часть подшипника, повращайте наружную, одновременно создавая нажим. Если подшипник вращается не плавно и с посторонними звуками, замените его. Протрите подшипник чистой ветошью и проверьте его на наличие признаков износа, трещин и других повреждений. Не опускайте подшипник в растворитель — при этом нарушится его заводская герметизация, которая восстановлению не подлежит. Проверьте подшипник на наличие признаков утечек, в случае выявления таковых замените сборку. Проверьте состояние рычага выключения и осевой шпильки. Шпилька должна быть туго затянута. Удостоверьтесь, что рычаг не изношен и не деформирован. Осмотрите возвратную пружину рычага — если она погнута или повреждена, произведите замену.

Установка

Установка в основном производится в порядке, обратном порядку снятия. Не забудьте слегка смазать направляющий подшипник коленчатого вала, шлицы первичного вала коробки передач, скользящие поверхности держателя подшипника РКПП, рычаг выключения и его осевую шпильку. Установите на место РКПП (Глава Ручная коробка переключения передач). Установите на место исполнительный цилиндр сцепления (Раздел Снятие и установка компонентов гидравлической системы выключения сцепления).

Замена Сцепления Ваз 2109 Без Снятия Коробки

Замена сцепления ВАЗ-2109 без снятия коробки

Даже если вы будете следовать всем инструкциям, приведенным в руководстве по эксплуатации автомобиля, замена Сцепление не легкое вообще. Необходимым условием для этого является то, что не у каждого автовладельца есть яма, путепровод и, мягко говоря, лифт.

Если вы подниметесь до 100, сцепление изменится почти через час, но цена не поднимет вам настроение и, скорее всего, целый день, если не два, будет полезен для этой задачи. Все зависит от ваших знаний и скорости. Большая часть времени уходит на разборку и сборку, а на установку самих деталей уходит 20-30 минут. Как обойтись без ямы и лифта?

Начиная

Первое, что обычно интересует автолюбителя при замене сцепления: возможно ли произвести замену, не снимая коробку передач? Где бы вы ни находили ответ, смотрите видео или фото, единого ответа нет. В конце концов, возможно, что вы встретите чью-то рецензию, в которой говорится, что процедура вполне реальна. Кроме того, для вас даже примеры могут привести. Тогда вы все поймете. пора взяться за дело и поменять деталь своими руками.

READ Замена Ремня Грм Лифан Солано 1.6

Для начала нужно найти пару огромных пней, высота которых около 40 см, и несколько баров. Для обеспечения безопасности и предотвращения падения автомобиля во время ремонта необходимо установить два обычных колеса под днищем машины.

Даже находясь под автомобилем, вы можете колебаться, не снимая коробку передач, потому что, если коробка передач упадет на землю, ее будет очень трудно поднять, поскольку практически невозможно пролезть через днище машины. Во-первых, вам необходимо полностью отключить аккумулятор, отключив всю систему. Тогда весь процесс начинается. Следующий шаг разведение все лишние детали, а именно:

Замена сцепления

ивыходной подшипник ВАЗ 2114 (ВАЗ 2108,2109 )без снятия коробки , диски (гранаты) и канализация.

ВЫ 2110 ОТКРЫТЬ КРЫШКУ БЕЗ снимая коробку и слить масло, самостоятельно ремонтировать!

Получите льготы на ремонт, техническое обслуживание и ремонт ВАЗ

• колеса. После удаления их следует свернуть и перевернуть так, чтобы ничто не мешало;
• освободить полки. Для этого удалите рулевые наконечники;
• откручиваем болты крепления шарикоподшипника;
• тогда защита двигателя должна быть удалена с помощью кабеля;
• слить все масло из коробки;
• на крыльях ослабьте гайку и затем удалите ее;
• откручиваем все гайки на обеих подушках;
• Теперь домкрат или другая опора должны быть установлены под двигателем;
• отключить датчик заднего хода;
• стартер должен быть аккуратно отсоединен, отвинчен и удален;
• открутить гайки маховика и заглушки;
• Далее очень важный момент. Необходимо снять сустав CV, но только с правой стороны, не нужно прикасаться к левому;
• отвинтить к коробке передач.
• последний шаг. избавиться от гайки над правым шовным суставом.

READ Рав 4 Омыватель Фар Как Включить

Изменить сцепление

Почти все готово, чтобы вытащить коробку из двигателя, но не торопитесь. Чтобы продолжить процесс, вам понадобятся два болта от верхнего рычага классика. Они имеют ту же резьбу, что и те, которые соединены блоком двигателя и коробкой. Мы свернем их сверху, и тогда вы можете начать отсоединять узлы от мелкого лома.

ВАЗ- введена замена сцепления2109. Это кропотливый процесс, но вы можете многое сделать, чтобы все было сделано быстро и надежно. Из-за зазора, образовавшегося после предыдущей процедуры, необходимо избавиться от выпускного подшипника, открутить болты на корзине. Но установка немного отличается от инструкций, найденных в руководствах. Мы ставим новый релиз сцепления на свое место. Затем поместите диск на маховик и корзину над ним. Закручиваем болты буквально на два оборота, их нельзя затянуть

Затем очень осторожно начинаем проталкивать входной вал на шлицы диска

Имейте в виду, что лепестки корзины этого автомобиля имеют небольшую выходную мощность. Это вполне нормально, поскольку подшипник находится в постоянном контакте с ними. Так что, если вы заметили такую ​​деталь, не отчаивайтесь. Это не принесет вам неприятных сюрпризов, если корзина будет заменена вовремя.

READ Плавают Обороты Skoda Octavia Тур 1 6

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

• Ваз 2109 карбюратор провалы при нажатии на газ дергается



• Проточка тормозных барабанов газель



• Где находится реле стартера ваз 2105



• Не работает штатная сигнализация нива шевроле



• Можно ли ездить с американками на ваз

Ремонтные работы

Если вы решили сделать все своими руками, придерживайтесь следующей последовательности действий.

1. Заедьте на эстакаду или яму. Так вам будет наиболее удобно работать.
2. Поднимите передок автомобиля с помощью надежного домкрата и зафиксируйте надежно девятку.
3. Снимите колеса.
4. Отключите масса с картера сцепления и трос сцепления. Далее вам придется снять коробку передач.
5. Для этого снимите стартер путем отключения проводов, клемм и откручивания трех крепежных гаек.
6. Отключите трос спидометра и провод заднего хода.
7. Снимите крепления растяжек к рычагам подвески и разведите их по сторонам.
8. Отсоедините шаровые опоры от поворотных рычагов. Чтобы сделать это, нужно извлечь шплинт, открутить гайку, выбить палец опоры. Затем выкручиваются две гайки и отсоединяют шарнир.
9. Монтировкой выдавите наконечник внутреннего ШРУСа. Образовавшееся в коробке отверстие обязательно заглушите подручными средствами, иначе из коробки передач начнет выливаться масло.
10. Снимите нижнюю защиту картера сцепы. Тут ее держат только 3 болта.
11. Сделайте опоры из брусков, кирпичей для коробки и двигателя.
12. Снимите задние опоры.
13. Открутите оставшиеся крепежи, стяните в горизонтальном направлении коробку передач. Будьте осторожными, чтобы не деформировать первичным валом лепестки нажимной пружины.
