Cписок реле

Номер реле	Назначение
A3	Модуль контроля ламп ZB
A4	Модуль контроля ZB
K1	Отсутствует при ручной коробке передач (контакты 30 и 87 замкнуты)
K1	Блокировка стартера (при автоматической коробке передач)
K2	Звуковые сигналы
K3	Снятие напряжения с контакта R
K4	Вентилятор отопителя/стояночный обогрев
K5	Интенсивная очистка/насос омывателя
K8	Дополнительный водяной насос
K9	Снятие напряжения с контакта 15
K10	Защита от перегрузки системы ABS/ASC
K16	Прерыватель аварийной сигнализации
K31	Включение прикуривателя (или замкнуты контакты 30 и 87)
U4	Датчик противоугонной сигнализации

Сайт установщиков

Такой разъём имеют многие автомагнитолы BMW в частности: BMW AUTORADIO BMW Bavaria C Bussines RDS BMW Bavaria C II By Blaupunkt (Germany) BMW Bavaria C Reverse RDS BMW Bavaria C Exclusiv BE0729 (Germany) BMW Bavaria C Professional RDS (Be1801) BMW Business CD RDS (PH8060) BMW Business CD BMW Business RDS BMW Business CD BP9272 made in Germany BMW Reverse (22DC595) by Philips (Germany) BMW Reverse RDS (BE3250) BMW Reverse RDS (BE3251) BMW Reverse RDS (BP6262) BMW Bussiness RDS BP3838 made in Portugal BMW Monitor BMW Navigation System by Philips BMW Professional RDS (Be6510) Разъём магнитолы BMW

BMW BUSINNES by Philips 22DC707/23b BMW BUSINNES CD Model CD53 E39/53 by ALPINE Разъём магнитолы BMW

BMW Bavaria C Exclusiv BE0729 (Germany) Разъём магнитолы BMW

УСИЛИТЕЛЬ НЧ BMW E39/E53 Разъём магнитолы BMW Разъём магнитолы BMW

УСИЛИТЕЛЬ НЧ BMW Разъём магнитолы BMW

Подключение BMW головы 22SY421/23L, 9022 014 21234, 65.52-8 372 759 Подключение BMW головы 22SY421/23E, 9022 014 21232, 65.52-8 372 761

Разъём магнитолы BMW

Лейба BMW головы 22SY421/23E, 9022 014 21232, 65.52-8 372 761 Разъём магнитолы BMW

Фото BMW головы 22SY421/23E, 9022 014 21232, 65.52-8 372 761 Разъём магнитолы BMW

Разъём магнитолы BMW

Подключение BMW радио C23 BM Japan (ALPINE) Разъём магнитолы BMW

Разъём магнитолы BMW

Руководство по ремонту bmw 5 (e39) (бмв 5) 1996-2001 г.в. 14. бортовое электрооборудование |

Приборы освещения К приборам освещения относятся: головные фары, задние фонари, стоп-сигналы, фонари заднего хода, сигналы поворота, туманные фонари, фонари освещения номерного знака и светильники салона. Подсветка органов управления описана в Разделе “Органы управления”. Лампы накаливания с течением времени уменьшают световой поток. Поэтому каждые 2 года их необходимо заменять, даже если они еще работоспособны. Это не относится к галогенным лампам, применяемым, в частности, в головных фарах…

§

Бортовое электрооборудование

Спецификации

Общие сведения

Назначение и ток предохранителей

№	Потребитель	Номинальный ток, А
1	Стеклоочиститель	30
2	Стекло- и фароомыватель	30
3	Звуковой сигнал	15
4	Внутреннее освещение, освещение багажника, стеклоомыватель	20
5	Сдвижная панель люка крыши	20
6	Электрический стеклоподъемник, единый замок	30
7	Дополнительный вентилятор	20
8	ASC (Система автоматической стабилизации)	25
9	Обогреваемые жиклеры, кондиционер	15
10	Регулировка сиденья водителя	30
11	Servotronic	8
12		5
13	Регулировка рулевой колонки, регулировка сиденья водителя	30
14	Система управления двигателем, блокировка от угона	5
15	Штекер диагностики, система управления двигателем	8
16	Модуль освещения	5
17	ABS дизельного двигателя, ASC (Система автоматической стабилизации), топливный насос	10
18	Блок панели приборов	5
19	EDC (Электронный контроль амортизации), PDC (Дистанционный контроль парковки)	5
20	Обогрев заднего стекла, отопление, кондиционер, дополнительный вентилятор	8
21	Регулировка сиденья водителя, диафрагмированное зеркало
22	Дополнительный вентилятор	30
23	Отопление, стояночное отопление	10
24	Освещение кулисы переключения, блока панели приборов	5
25	MID (Мультиинформационный дисплей), радиоприемник	8
26	Стеклоочиститель	5
27	Электрический стеклоподъемник, единый замок	30
28	Вентилятор отопителя, кондиционер	30
29	Регулировка наружного зеркала, электрический стеклоподъемник, единый замок	30
30	ABS дизельного двигателя, ABS бензинового двигателя	25
31	ABS бензинового двигателя, ASC (Система автоматической стабилизации), топливный насос	10
32	Обогрев сиденья	15
33	–	–
34	Обогрев рулевого колеса	10
35	–	–
36	–	–
37		5
38	Освещение кулиса переключения передач, штекер диагностики, звуковой сигнал	5
39	Подушка безопасности, освещение косметического зеркала	8
40	Блок панели приборов	5
41	Подушка безопасности, стоп-сигнал, регулятор скорости, модуль освещения	5
42		5
43	Бортовой монитор, радиоприемник, телефон, насос омывателя заднего стекла, очиститель заднего стекла	5
44	Мультифункциональное рулевое колесо, MID (Мультифункциональный дисплей)	5
45	Жалюзи заднего стекла	8

Предохранители в багажнике имеют номера с 46 по 74

Цветовая маркировка предохранителей (по силе тока, А)

5 — светло-коричневый7.5 — коричневый10 — красный15 — синий20 — желтый30 — зеленый40 — оранжевый

Лампы накаливания, 12 В

Усилия затягивания резьбовых соединений

Моменты затяжки крепежа приведены в тексте Главы и на некоторых иллюстрациях.

Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно.

Автомобили данной марки оборудованы 12 В системой электрооборудования с заземлением по отрицательному полюсу. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.

Данная Глава посвящена описанию процедур обслуживания и ремонта некоторых компонентов системы бортового электрооборудования, к числу которых относятся кроме конкретных рассмотренных ниже также все осветительные приборы и не связанные непосредственно с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка.

Как заменить предохранители на автомобиле БМВ Е39 самостоятельно?

Предохранители БМВ Е39 изготовлены из тугоплавкого материала и предназначены для защиты от замыканий в цепи и предотвращают перегрузки в электросоединениях, которые могут повредить оборудование.

Электросистема БМВ Е39 не отличается простотой и состоит из выключателей, реле, электрических моторчиков и различных датчиков. Данные элементы защищаются парой блоков с предохранителями.

Автомобиль БМВ Е39

Расположение

Первый находится в верхней части бардачка, второй располагается в багажнике слева. Они находятся в легкодоступном месте и для замены предохранителя не нужно снимать какие-то узлы или системы.

Схема

Схема предохранителей расположенных в бардачке.

Запрос вернул пустой результат.

Схема расположенных в багажном отделении

Расположение в багажнике

Процесс снятия и замены

Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.

Необходимые инструменты

Для работы нам понадобятся самые простые инструменты:

• специальный пинцет (находящийся в одном из отсеков);
• схема расположения предохранительных элементов;
• отвертка для открытия блоков;
• электропредохранитель.

Этапы

Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.

Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.Удерживающие фиксаторы

После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель

(пинцет -1,  схема-2, место для запасных-3).Расположение элементов в отсеке

Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.Определение перегоревшего

Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители

Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус

Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике

Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике

Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.

Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.

Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.

Цвет в зависимости от номинала

Извините, в настоящее время нет доступных опросов.

Назначение предохранителей в бардачке (с 03.1998)

№	A	Составная часть
F1	30А	Реле электродвигателя стеклоочистителя
F2	30А	Омыватели фар
F3	15А	рожок
F4	20А	Многофункциональный модуль управления
F5	20A / 30A	Люк в крыше
F6	30А	Электро-дверное зеркало со стороны пассажира
F7	20A / 30A	Прикуриватель передний (09/00)
F8	–	–
F9	15А	Блок управления AC / нагревателем
F10	30А	Регулировка сиденья со стороны пассажира
F11	7,5A	Многофункциональный модуль управления – гидроусилитель руля
F12	5A	Электронное противоугонное устройство
F13	30А	Регулировка сиденья со стороны водителя, регулировка рулевой колонки
F14	5A	Модуль управления двигателем (ECM)
F15	7,5A	Модуль управления коробкой передач (TCM), датчик уровня масла в двигателе, генератор переменного тока, выключатель температуры коробки электрооборудования (530d)
F16	5A	Модуль управления лампами
F17	10А	Реле топливного насоса, модуль управления ABS, мульти выключатель в сборе
F18	5A	Приборная доска
F19	5A	Реле защиты от перенапряжения 2
F20	5A / 7.5A	Блок управления кондиционером / обогревателем, реле заднего стекла с подогревом, блок управления контроля давления в шинах
F21	5A	Реле прикуривателя, реле регулировки сиденья / реле рулевой колонки, устройство открывания гаражных ворот, модуль управления парковкой, антибликовое зеркало в салоне
F22	25А	Топливный насос реле-530д / 520i (226S1) / 525i / 530i
F23	7,5A	Цифровой многофункциональный дисплей сзади
F24	5A	Приборная панель, модуль контроля контроля давления в шинах, датчик положения руля
F25	7,5A	Цифровой многофункциональный дисплей
F26	–	–
F27	30А	Многофункциональный модуль управления
F28	15А	Автоматическая коробка передач (AT)
F29	30А	Модуль управления дверью со стороны водителя
F30	25А	Модуль управления ABS
F31	10А	Реле топливного насоса, модуль управления ABS, реле насоса впрыска вторичного воздуха (AIR) (бензин)
F32	25А	Мульти выключатель в сборе
F33	–	–
F34	10А	Многофункциональное рулевое колесо / подушка безопасности в сборе, рулевое колесо с подогревом
F35	5A	Задний электродвигатель конденсатора переменного тока
F36	–	–
F37	5A	Модуль управления иммобилайзером
F38	5A	Многофункциональный модуль управления, звуковое реле, датчик дождя, переключатель блокировки переключения передач (AT), разъем для передачи данных (DLC)
F39	7,5A	Тщеславие зеркала лампы, аккумуляторная горелка
F40	5A	Приборная панель, модуль управления регулировкой сиденья, датчик столкновения с подушкой безопасности, контактный выключатель ремня безопасности (со стороны водителя)
F41	5A	Модуль управления лампами, переключатель положения педали сцепления (CPP), переключатель положения педали тормоза (BPP)
F42	5A	Модуль управления SRS
F43	5A	Реле защиты от перенапряжения 1
F44	5A	Многофункциональное рулевое колесо / подушка безопасности в сборе, рулевое колесо, цифровой многофункциональный дисплей спереди / сзади
F45	7,5A	Мульти выключатель в сборе

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

2012 : BMW F10, F11, F07

1. BMW 528i Sedan | Owner’s Manual | Part No. # 01 40 2 607 879 | 13.1 MB |
2. BMW 528i xDrive Sedan | Owner’s Manual | Part No. # 01 40 2 607 879 | 13.1 MB |
3. BMW 535i Sedan | Owner’s Manual | Part No. # 01 40 2 607 879 | 13.1 MB |
4. BMW 535i xDrive Sedan | Owner’s Manual | Part No. # 01 40 2 607 879 | 13.1 MB |
5. BMW 535i xDrive Gran Turismo | Owner’s Manual | Part No. # 01 40 2 607 855 | 12.6 MB |
6. BMW 535i Gran Turismo | Owner’s Manual | Part No. # 01 40 2 607 855 | 12.6 MB |
7. BMW 550i Sedan | Owner’s Manual | Part No. # 01 40 2 607 879 | 13.1 MB |
8. BMW 550i xDrive Sedan | Owner’s Manual | Part No. # 01 40 2 607 879 | 13.1 MB |
9. BMW 550i xDrive Gran Turismo | Owner’s Manual | Part No. # 01 40 2 607 855 | 12.6 MB |
10. BMW 550i Gran Turismo | Owner’s Manual | Part No. # 01 40 2 607 855 | 12.6 MB |
11. BMW ActiveHybrid 5 | Owner’s Manual | Part No. # 01 40 2 900 579 | 12.5 MB |

Блоки реле и предохранители в салоне бмв е39

Блок предохранителей в бардачке

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

И сам блок опустится в низ. Выглядеть он будет примерно так.

1. Пинцет для предохранителей
2. Ваша актуальная схема по предохранителям (обычно на немецком языке)
3. Запасные предохранители (могут и не быть ;- ).

Обозначение

№	Расшифровка
1	30А Стеклоочиститель
2	30А Системы омывания стекол и фар
3	15А Звуковой сигнал
4	20А внутреннее освещение, освещение багажного отсека, система омывания стекол
5	20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30А Электрический стеклоподъем­ник, система центрального запирания
7	20А Дополнительный вентилятор, прикуриватель.
8	25А Система ASC (автоматическая система контроля устойчивости)
9	15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30А Электропривод регулировки положения сиденья пассажира рядом с водителем
11	8А Система servotronic
12	5А
13	30А Электропривод регулировки положения рулевой колонки, сиденья водителя
14	5А Управление двигателем, проти­воугонная система
15	8А Диагностический разъем, управление двигателем, противоугон­ная система
16	5А Модуль системы освещения
17	10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5А Щиток приборов
19	5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20	8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор
21	5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери
22	30А Дополнительный вентилятор
23	10А Система отопления, стояночная система отопления
24	5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8А Многофункциональный дисплей (MID)
26	5А Стеклоочиститель
27	30А Электрический стекло подъемник, система центрального закрытия
28	30А Вентилятор системы отопления система кондиционирования
28	30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия
30	25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31	10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15А Система обогрева сиденья
33	—
34	10А Система обогрева рулевого колеса
35	—
36	—
37	5А
38	5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал
39	8А Система надувной подушки безопасности, освещение отки­дываемого зеркала
40	5А Щиток приборов
41	5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42	5А
43	5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла
44	5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45	8А Электропривод сматывающейся шторки заднего оконного стекла

Обозначение на русском

Блок реле за основным блоком

Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.

Общий вид разобранного вещевого ящика

Схема

Таблица с расшифровка

1	Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98)
2	Реле насоса омывателя фар
3
4	Реле стартера
5	Реле электропривода сиденья/ реле регулятора рулевой колонки
6	Реле электродвигателя вентилятора отопителя
F75	(50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения
F76	(40А) Блок управления электродвигателем вентилятора кондиционера/отопителя

Блок с плавкими предохранителями

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.

Фото – схема

Описание

F107	50A Реле насоса впрыска вторичного воздуха (AIR)
F108	50A Модуль управления ABS
F109	80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5)
F110	80A Блок предохранителей – фасция 1 (F1-F12 и F22-F25)
F111	50A Замок зажигания
F112	80A Модуль управления лампами
F113	80A реле регулировки положения руля / рулевой колонки, блок предохранителей – фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей – фасция 1 (F13) – с поясничной опорой
F114	50A Замок зажигания, разъем для линии передачи данных (DLC)

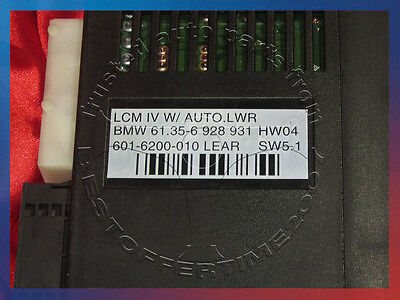

Блок LCM-4 Auto BMW E39 E53 X5

Вы можете сказать, что диагностика рулит! Можно подключить к компу и сразу определить проблему!

Да, lcm bmw e53. Но можно чуть поломать голову и самому разобраться в ситуации. Существует множество разновидностей этих блоков и при кажущемся обилии их в продаже далеко не факт что все они подойдут к Вашему авто.

Найденный мной блок на разборке имел более старую дату изготовления и абсолютно другой номер lcm bmw e53 решил попробовать — всё работает, кроме адаптива и был «косяк» с задними габаритами не горела одна лампочка, и мерцала другая. После того, как скачалась программа, нужно установить ее на компьютере и в ней установить программу бмв сканнер 1 4 0 предварительно установив компакт-диск.

После этого, когда все установлено, нужно в автомобиле поставить ключ в 1-е положение и все, lcm bmw e53 смело управлять своим автомобилем через виртуальную программу. После первого запуска, бмв сканнер 1 4 будет запускаться сам, без помощи программ.

Блок управления LCM

После того, как найдено нужное обновление, его необходимо скачать. Оно будет в виде отдельной программы. Далее, чтобы программа могла работать на операционной системе Windows 7 х64, скаченный файл нужно скопировать и перенести на эту систему. Также как и в первом случае ее нужно lcm bmw e53 на компьютер и установить совместимость с Windows XP SP3.

Следующим шагом считается самое сложное — найти подходящий и небитый бмв сканнер 1 4 0 драйвер. Так как сеть интернет просто напичкана всеми возможными lcm bmw e53, найти подходящий довольно трудно.

Но все же, если долго искать, результат себя ждать не заставит.

BMW E38 CLUB

Проблема началась с того что, при включении левого или правого указателя поворота, лампочки моргали с большой частотой (обрыв в цепи, нет потребителя), после 10 — 15сек успокаивались, хотя по факту все лампы целые. Думал глюк, надеялся что пройдет, не прошло… Узнал цену блока LCM и сел, донаром проверил блок, 100% мой глючный. Где то в сети нашел тему по ремонту блока, решил попробовать, терять было уже нечего. Автору темы спасибо, перед ним извиняюсь за использование его материала! В связи с участившимися вопросами на форуме про LCM, решил выложить руководство на Ваше обозрение, может кому пригодится! На своем примере, могу сказать что, мне это сэкономило немало средств. Итак! Начнем! Снимаем блок, он стоит спереди в ногах пассажира справа Откручиваем крышку, вытаскиваем плату, освобождаем ее от всего что прижимает ее к радиатору (аккуратно радиодетали вещь хрупкая) получаем это:

По схеме взятой отсюда находим мертвые ключи тынц В моем случае это были Х137 и Х128 (правый и левый передний указатель поворота) Выпаиваем эти ключи, после этого будет вот такой вот вид

отсос и паяло Вам в помощь проверить ключ весьма просто, ну для пущей убедительности. Целый ключ дает сопротивление 1мОм, ну или больше. Мертвый будет показывать ноль, ну или пару Ом. Проверять так

Убедились в неисправности! Идем в магазин радиодеталей и берем новый. Название и его номер можно прочесть на самом ключе! Если нет такого как у Вас, то вот аналоги

Это тоже самое, что и у нас в блоках стоит, только более распространенное. У меня аналог, работает на ура. Обязательно проверяем прежде чем паять обратно на сопротивление. Бывает что и заводской брак! Ну ничто не идеально в нашей жизни После того, как припаяли ключи, можно подключить в разобранном виде к машине. И проверить работоспособность, но НЕ НА ДОЛГО, из за снятого радиатора, ключи быстро нагреваются!!! После успешного испытания демонтаж в обратном порядке. Можно еще в магазине прикупить «термопасту», для лучшего прикосновения ключей к радиатору, просто нанеся немного пасты на место прикосновения ключа и радиатора. Не всегда диагнозом может быть только замена, иногда можно попытаться и восстановить, ну а уж если не получится, то не многое потеряно. Лучше сделать попытку спасти, чем заплатить и мучатся о том, что мог бы сделать! Мне на разборе зарядили 150$ за блок LCM, я потратил 2$ на 2ключа + 3$ на термопасту = 5$ за рабочий блок — 1час30мин потраченного времени с перекурами. Прошло уже 7 месяцев, как проделывал все это, но и по сей день все работает исправно!

Распиновка и маркировка:

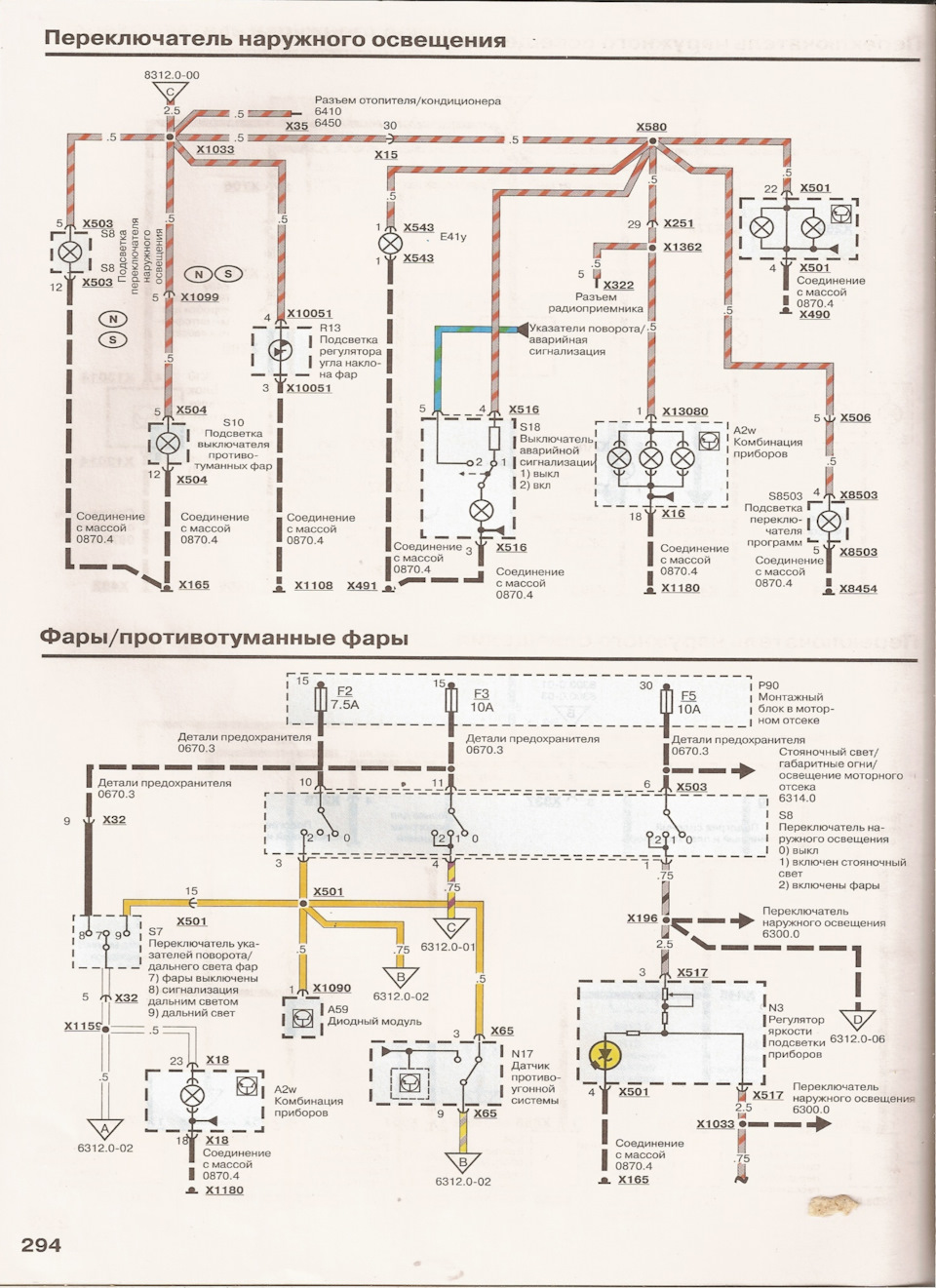

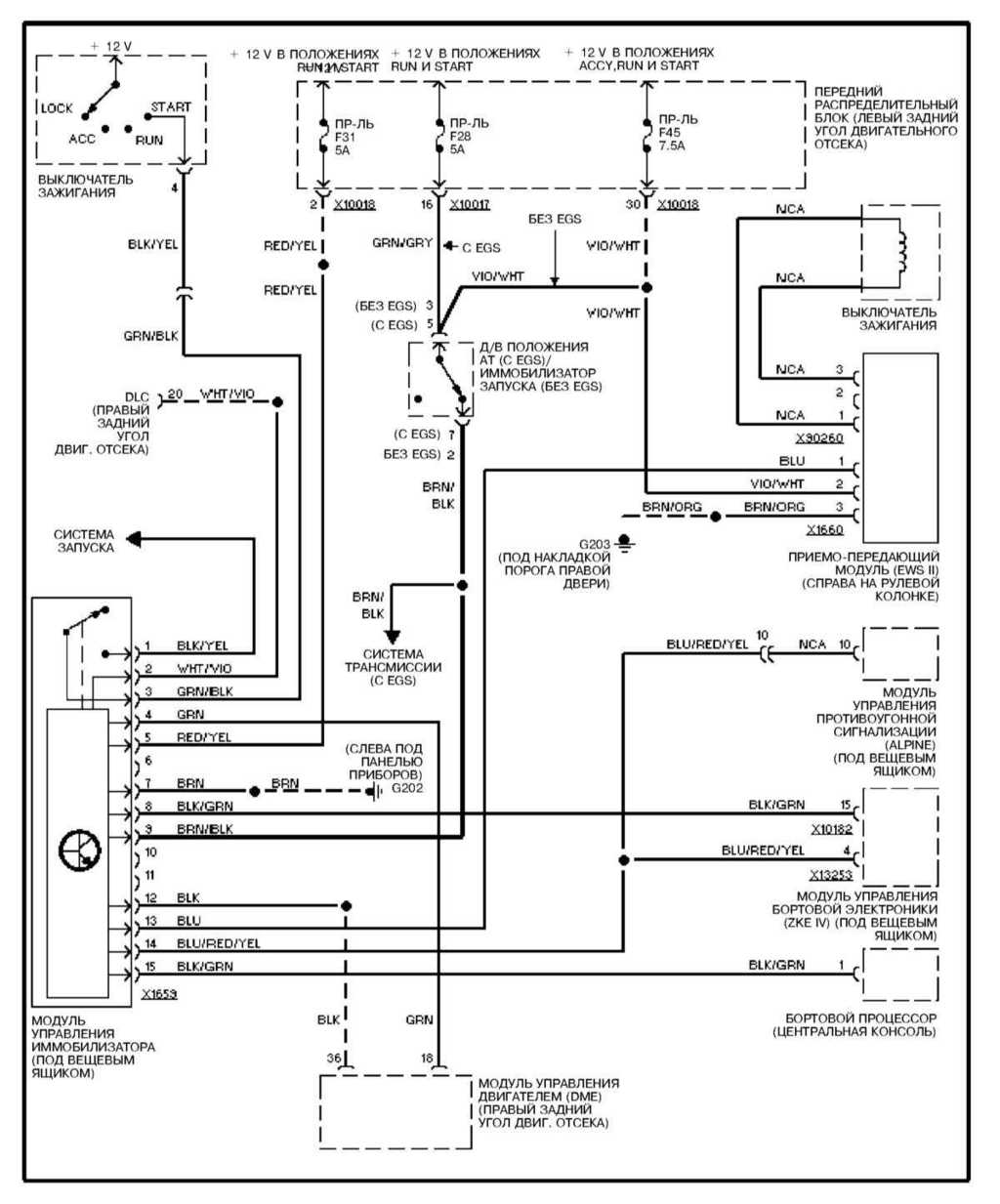

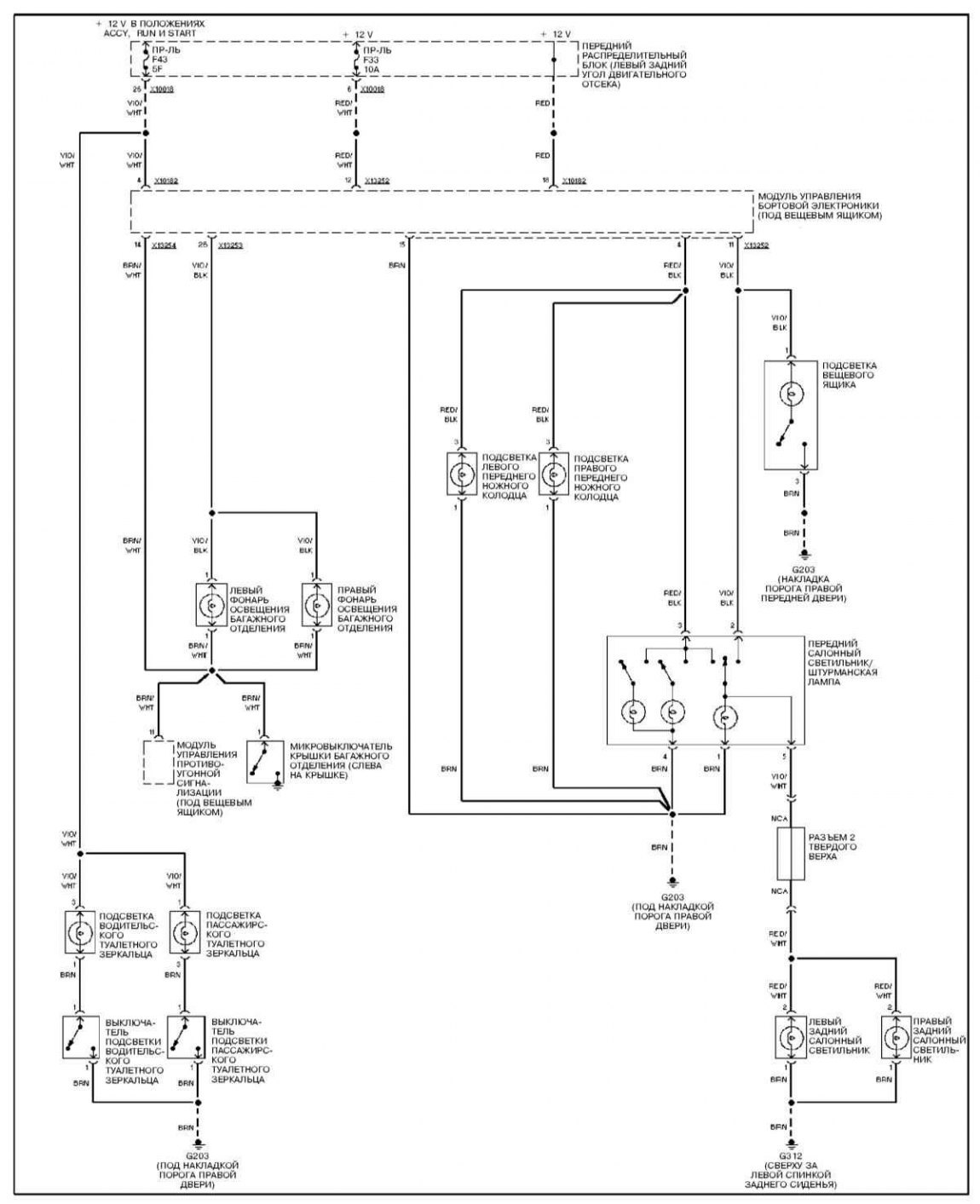

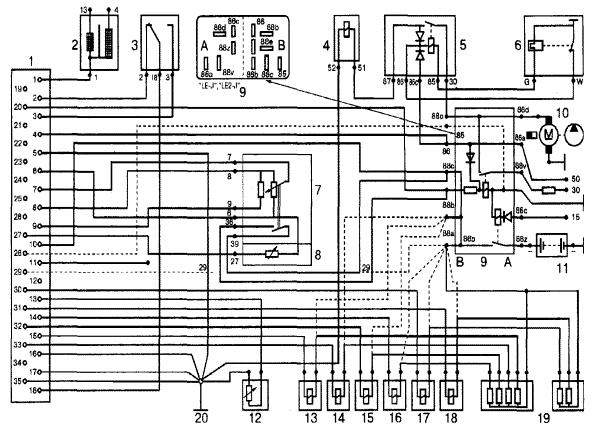

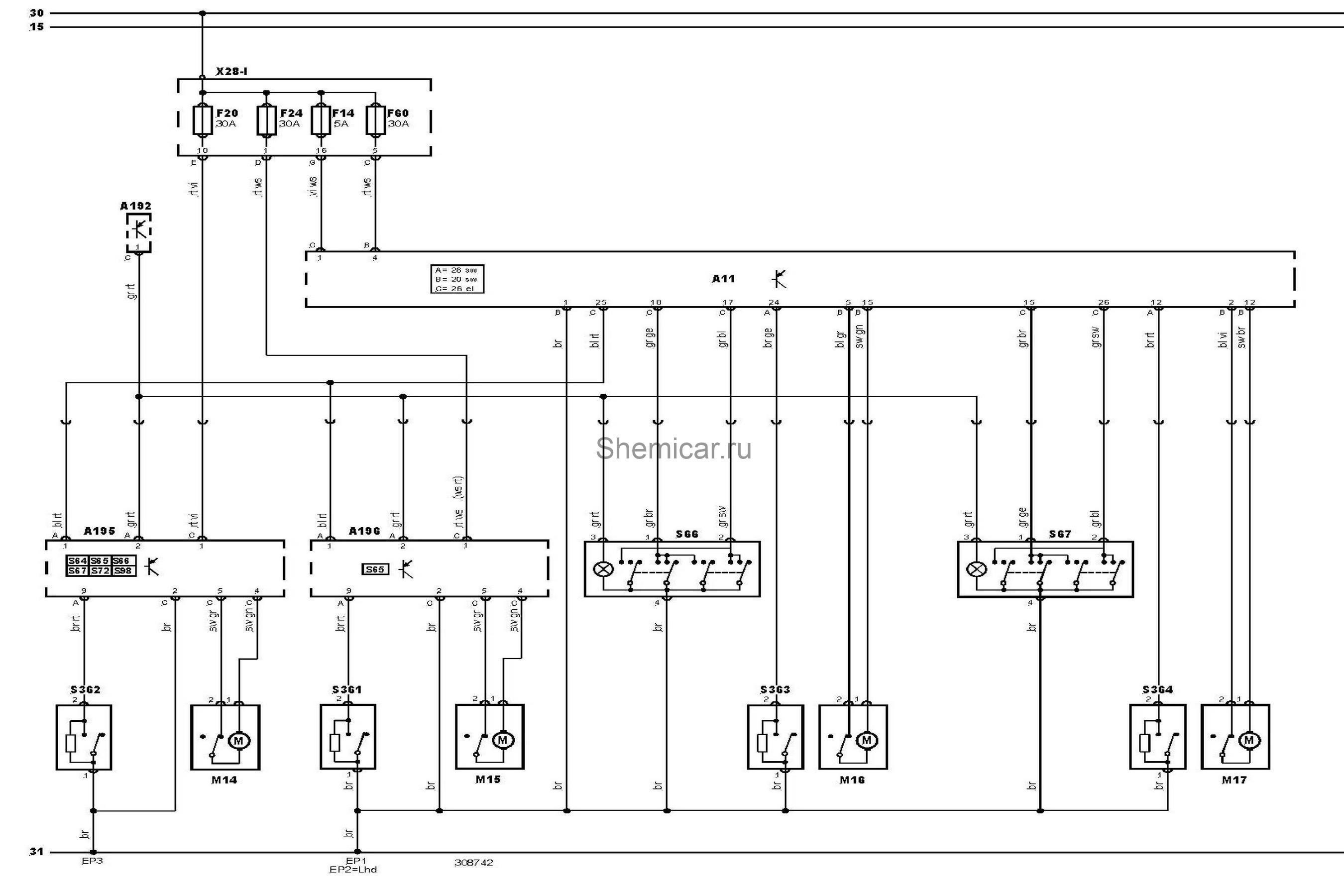

Схемы электрооборудования БМВ 5 Е39

15.0 Схемы электрооборудования Схемы электрооборудования Оригинальные электрические схемы автомобилей BMW 5-й серии содержат около 100 страниц. Здесь приведены схемы, относящиеся преимущественно к моделям 520i, 525tds и общие схемы, относящиеся ко всем моделям. В новом издании Руководства публикуются новые схемы, по которым м.

15.1 Свечи накаливания, реле свечей накаливания Свечи накаливания, реле свечей накаливания

15.2 Инжектор 5 + 6 (520i) Инжектор 5 + 6 (520i)

15.3 Датчик температуры всасываемого воздуха Датчик температуры всасываемого воздуха

15.4 Топливная система Топливная система

15.5 Servotronik Servotronik

15.6 Звуковые сигналы Звуковые сигналы

15.7 Выключатель стеклоочистителя Выключатель стеклоочистителя

15.8 Управление очистителями-омывателями стекол Управление очистителями-омывателями стекол

15.9 Наружное зеркало без памяти (сторона водителя) Наружное зеркало без памяти (сторона водителя)

15.10 Наружное зеркало без памяти (сторона переднего пассажира) Наружное зеркало без памяти (сторона переднего пассажира)

15.11 Неослепляющее наружное зеркало Неослепляющее наружное зеркало

15.12 Питание К-шины, неослепляющее внутреннее зеркало Питание К-шины, неослепляющее внутреннее зеркало

15.13 Переключатель сигналов поворота Переключатель сигналов поворота

15.14 Выключатель аварийной сигнализации Выключатель аварийной сигнализации

15.15 Световые приборы передние Световые приборы передние

15.16 Противотуманные фары Противотуманные фары

15.17 Регулировка дальности света (ручная) Регулировка дальности света (ручная)

15.18 Указатель поворота левый Указатель поворота левый

15.19 Задние фонари Задние фонари

15.20 Стоп-сигналы Стоп-сигналы

15.21 Стоп-сигнал (высокорасположенный) Стоп-сигнал (высокорасположенный)

15.22 Выключатель стоп-сигналов Выключатель стоп-сигналов

15.23 Фонари освещения номерного знака Фонари освещения номерного знака

15.24 Заднее освещение внутреннее левое Заднее освещение внутреннее левое

15.25 Освещение косметического зеркала Освещение косметического зеркала

15.26 Розетка зарядки, освещение ящика кассет Розетка зарядки, освещение ящика кассет

15.27 Питание CD-чейнджера (многодискового проигрывателя) Питание CD-чейнджера (многодискового проигрывателя)

15.28 Антенна на заднем стекле Антенна на заднем стекле

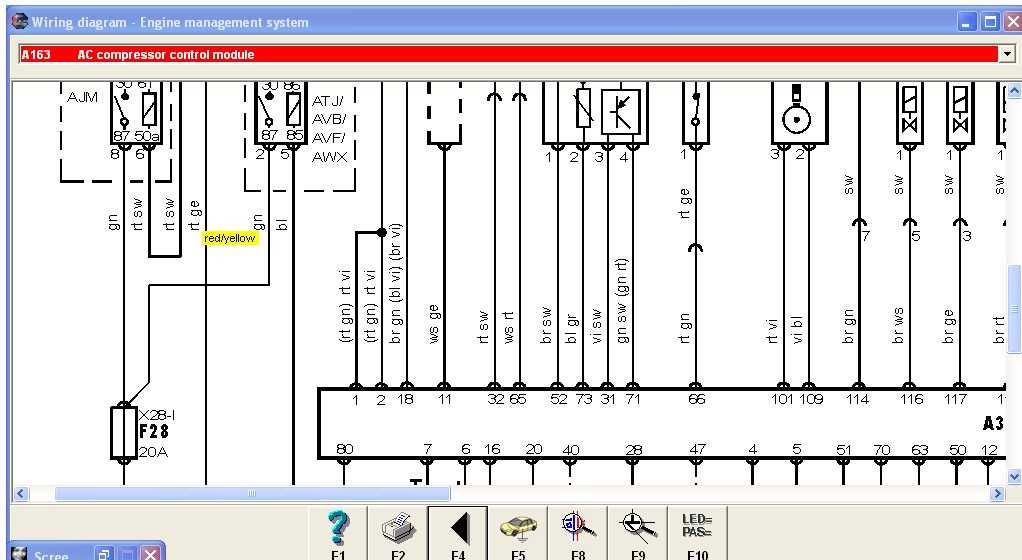

15.29 Система управления двигателем и разъем блока управления. Модели 520i, 523i, 528i Система управления двигателем и разъем блока управления. Модели 520i, 523i, 528i Пояснения к схеме Аббревиатура Значение A5 Комбинация приборов A16 Блок управления ABS A35 Электронный модуль управления (ECM) A57 Электронный блок управления трансмиссией (TCM) A63 Блок управлен.

15.30 Система антиблокировки тормозов и разъем блока управления ABS. Все модели Система антиблокировки тормозов и разъем блока управления ABS. Все модели Пояснения к схеме Аббревиатура Значение A5 Комбинация приборов A16 Блок управления ABS A35 Электронный модуль управления (ECM) A57 Электронный блок управления трансмиссией (TCM) A63 Блок управления конд.

15.31 Принципиальная схема коммутации 20-контактного диагностического разъема Принципиальная схема коммутации 20-контактного диагностического разъема

15.32 Осциллограммы сигналов на выводах разъема блока управления двигателем Осциллограммы сигналов на выводах разъема блока управления двигателем № вывода Назначение 1 Выход управления катушкой зажигания 2. 11-14В при вкл. зажигании, 9В при проворачивании коленвала. Осциллограмма 2 на х.х. 2 Выход управления катушкой зажигания 4. 11-14В при вкл. зажигании, 9В.

• Самый последний джип лексус



• Не закрывается багажник шевроле круз седан



• Как собирают фольксваген тигуан 2 в калуге



• Замена подвесного фольксваген крафтер



• Раздвоенный выхлоп приора амг

Блок LCM. Привязка к авто и кодирование. — Community «BMW Club» on DRIVE2

Идентифицируем в программе наш авто, комплектацию, опции, ЭБУ Работаем с блоком LCM, вот данные о блоке с ISTA-P Подтверждаем план мероприятий по блоку, выбирав lcm bmw e53 блока, его кодирование, прописывание данных, чтение и удаление в нем неисправностей Процесс выполнения запланированных мероприятий Так как блок не новый, то соответственно пробег и номер кузова в нем программа не пропишет, но, зато блок станет работать и закодируется под комплектацию нашего авто. Такие же действия можно произвести и при помощи программы Progman v Запущенная программа Progman v32 через виртуальную машину Работа с программой через виртуалку не из приятных и быстрых, но принцип работы идентичен, как и с программой ISTA-P. Ничего сложного нет, lcm bmw e53 такой: При выполнении операции кодирования, возможно будет такая ошибка: Ничего страшного. Но симптомы крайне интересные: Так же работает и функция «проводи домой»: В общем поиск lcm bmw e53 в интернет ресурсах привёл меня к этому блоку.

2011 : BMW F10, F11, F07

1. BMW 528i Sedan | Owner’s Manual | Part No. # 01 40 2 606 469 | 10.1 MB |
2. BMW 535i Sedan | Owner’s Manual | Part No. # 01 40 2 606 469 | 10.1 MB |
3. BMW 535i Gran Turismo | Owner’s Manual | Part No. # 01 40 2 606 445 | 8.58 MB |
4. BMW 535i xDrive Gran Turismo | Owner’s Manual | Part No. # 01 40 2 606 445 | 8.58 MB |
5. BMW 535i xDrive Sedan | Owner’s Manual | Part No. # 01 40 2 606 469 | 10.1 MB |
6. BMW 550i Sedan | Owner’s Manual | Part No. # 01 40 2 606 469 | 10.1 MB |
7. BMW 550i xDrive Sedan | Owner’s Manual | Part No. # 01 40 2 606 469 | 10.1 MB |
8. BMW 550i Gran Turismo | Owner’s Manual | Part No. # 01 40 2 606 445 | 8.58 MB |
9. BMW 550i xDrive Gran Turismo | Owner’s Manual | Part No. # 01 40 2 606 445 | 8.58 MB |

2010 : BMW E60, E61, F10, F11

1. BMW 528i Sedan | Owner’s Manual | Part No. # 01 41 2 602 678 | 8.8 MB |
2. BMW 528i xDrive Sedan | Owner’s Manual | Part No. # 01 41 2 602 678 | 8.8 MB |
3. BMW 535i Sedan | Owner’s Manual | Part No. # 01 41 2 602 678 | 8.8 MB |
4. BMW 535i xDrive Sedan | Owner’s Manual | Part No. # 01 41 2 602 678 | 8.8 MB |
5. BMW 550i Sedan | Owner’s Manual | Part No. # 01 41 2 602 678 | 8.8 MB |
6. BMW 535i xDrive Sports Wagon | Owner’s Manual | Part No. # 01 41 2 602 678 | 8.8 MB |
7. BMW 535i Gran Turismo | Owner’s Manual | Part No. # 01 41 2 604 413 | 13.1 MB |
8. BMW 550i Gran Turismo | Owner’s Manual | Part No. # 01 41 2 604 413 | 13.1 MB |
9. BMW 550i xDrive Gran Turismo | Owner’s Manual | Part No. # 01 41 2 604 413 | 13.1 MB |
