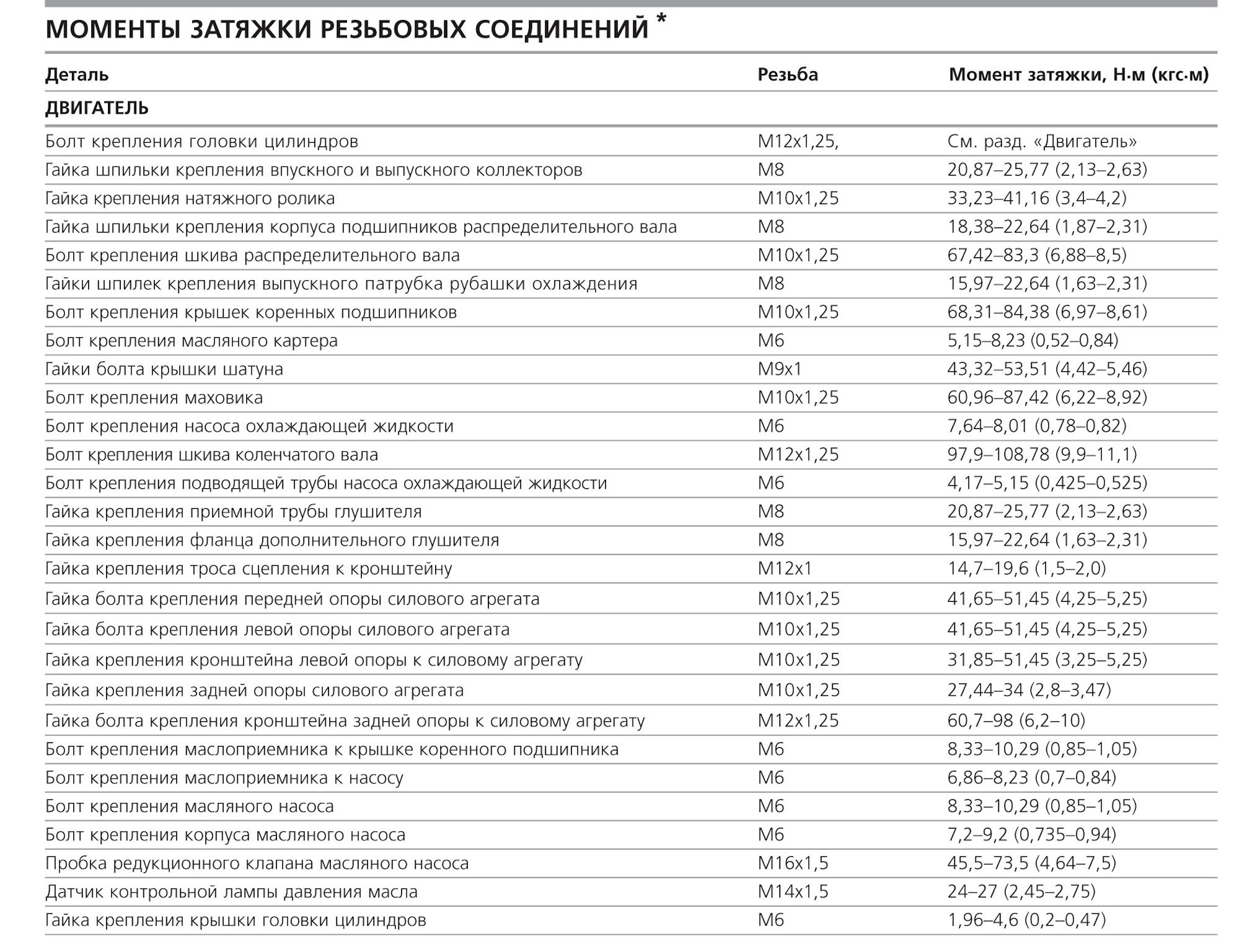

Моменты затяжки резьбовых соединений двигателя ваз

Моменты затяжки на коробка передач автомобиля ваз 2107

Выключатель света заднего хода — 28,4-45,1 (2,9-4,6) Н-м (кгс-м)Гайки, соединяющие картеры сцепления и коробки передач — 31,8-51,4(3,3-5,2) Н-м (кгс-м)Гайки, соединяющие картеры сцепления и коробки передач — 15,7-25,5(1,6-2,6) Н-м (кгс-м)Болты крепления крышки фиксаторов штоков — 15,7-25,5 (1,6-2,6) Н-м (кгс-м)Гайки крепления задней крышки — 15,7-25,5 (1,6-2,6) Н-м (кгс-м)Гайка крепления фланца эластичной муфты к вторичному валу — 66,6-82,3 (6,8-8,4) Н-м (кгс-м)Болт зажимной шайбы подшипника промежуточного вала — 79,4-98,0 (8,1-10,0) Н-м (кгс-м)Болты крепления вилок к штокам — 11,7-18,6(1,2-1,9) Н-м (кгс-м)

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

• стук;
• снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя.Причины появления зазоров:

• не была произведена своевременная замена распредвала;
• не меняют масло в положенный срок;
• использование некачественного масла;
• водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

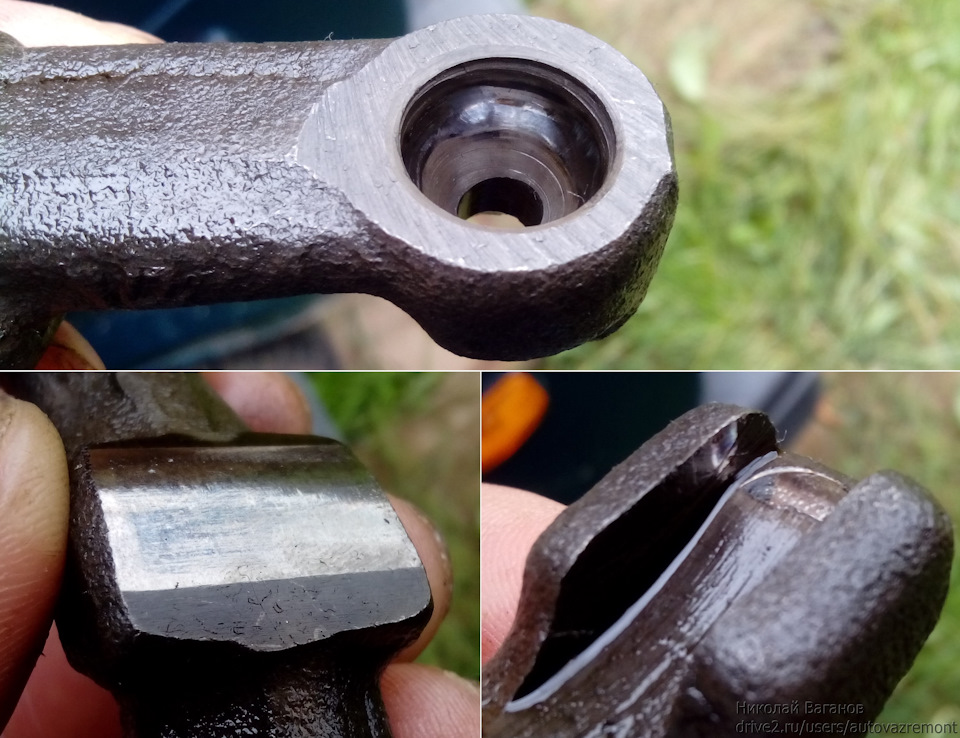

Износ рокера в виде задира Кольцевые задиры на коренной шейке рапредвала Стержень клапана оставил кольцевой след

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

Лада 2107 , 241 тыс. без капиталки › Бортжурнал › Замена распредвала, рокеров и маслосъемных колпачков ВАЗ-2107

Всем привет, решил заменить распредвал с рокерами, а заодно и маслосъемные колпачки. Прежний владелец уже менял заводской распредвал и рокера на 120 тыс.км, сейчас пробег подходит к 230 тыс.км, так что, думаю, пора, тем более последняя настройка клапанов результата не дала — стрекочущий звук никак не изменился, поэтому возникли подозрения на выработку кулачков с рокерами. Еще уходит масло, тут подозрения пали на маслосъемные колпачки, так как были характерные признаки их износа — при пуске после ночной стоянки первые секунды идет большое дымление из выхлопной трубы.

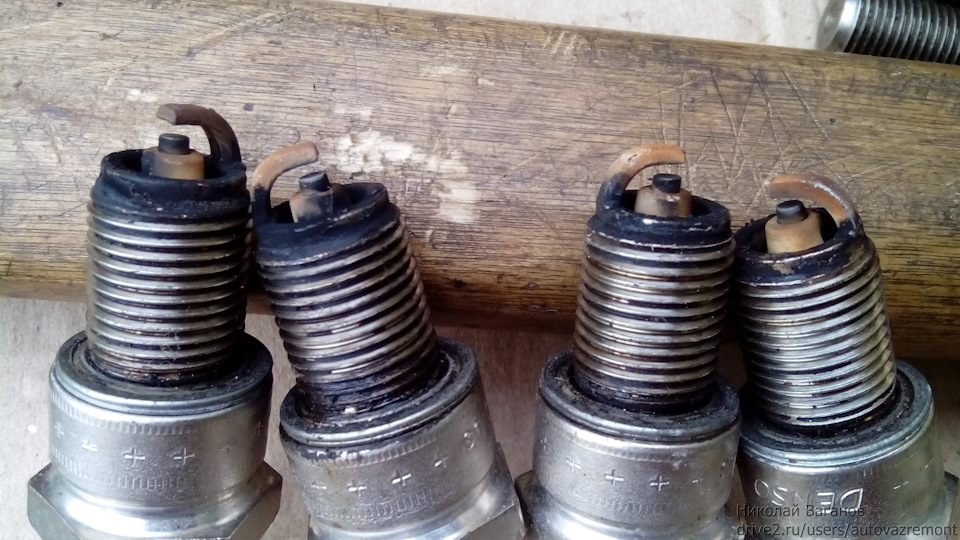

Ну, и резьба свечей в нагаре.

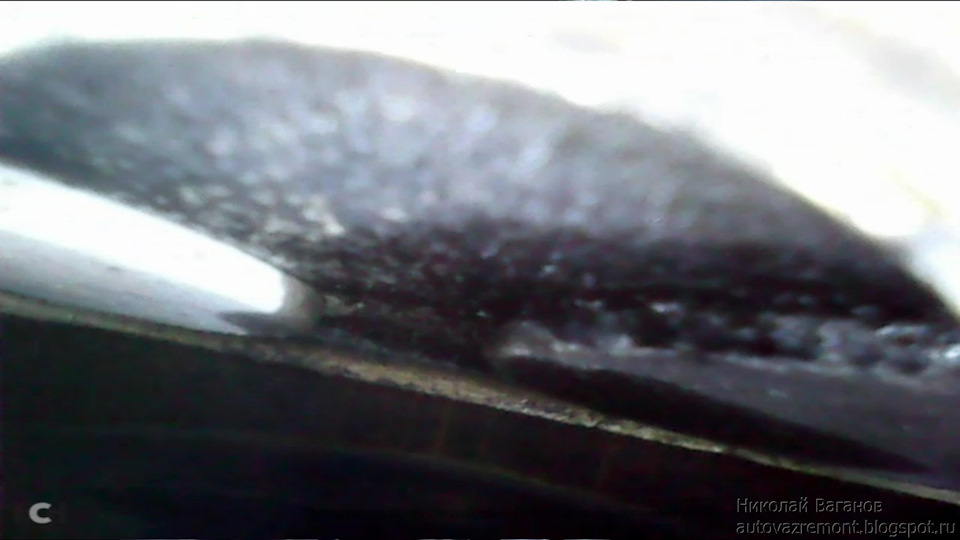

Также, при осмотре цилиндров инспекционной камерой обнаружились мокрые подтеки на выпускных клапанах.

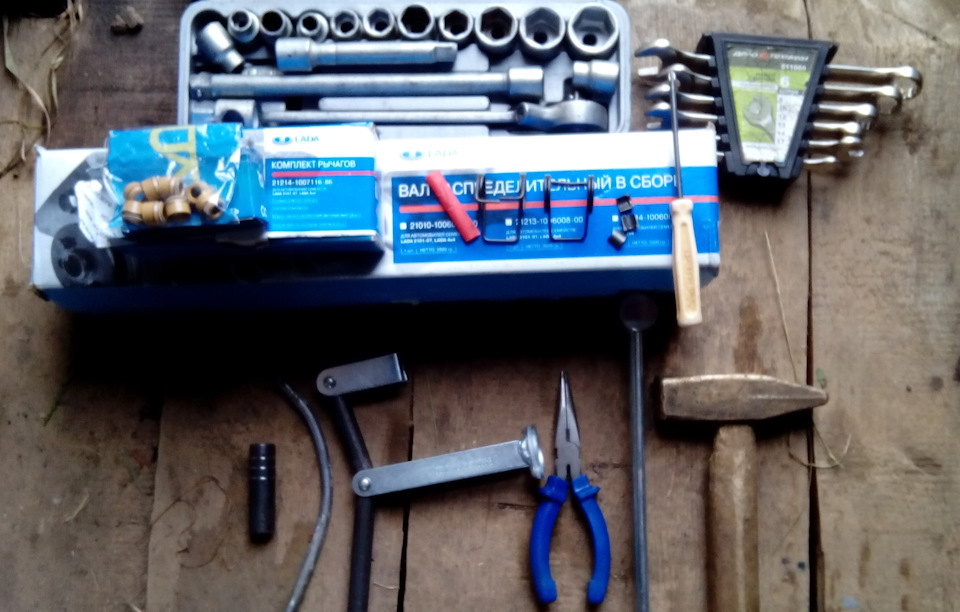

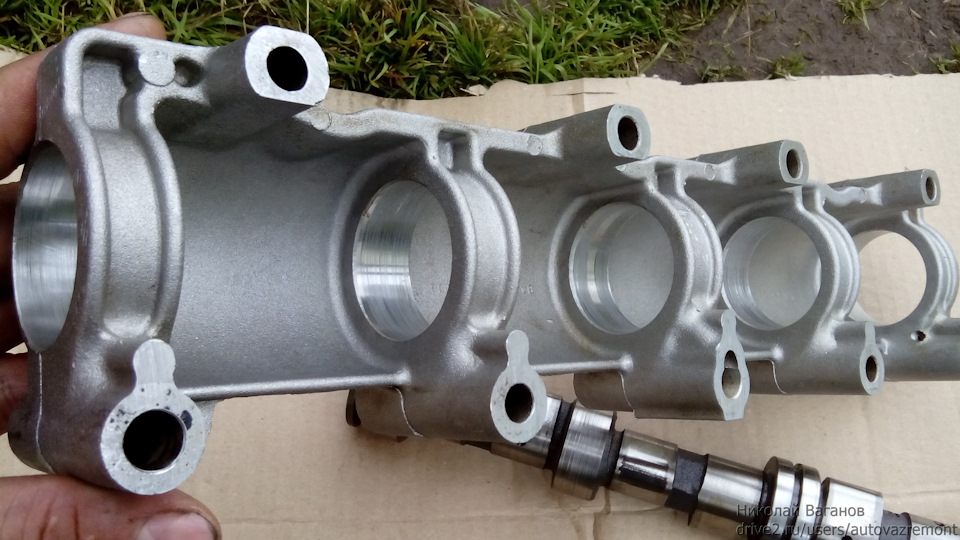

Итак, приобрел распредвал в сборе, комплект рокеров с регулировочными болтами нового образца,маслосъемные колпачки Резерв (вроде как хвалят), пару сухариков и пружин на всякий случай. Из инструментов докупил рассухариватель, оправку для набивания сальников, съемник покупать не стал (жаба задушила), вместо него узкогубцы.

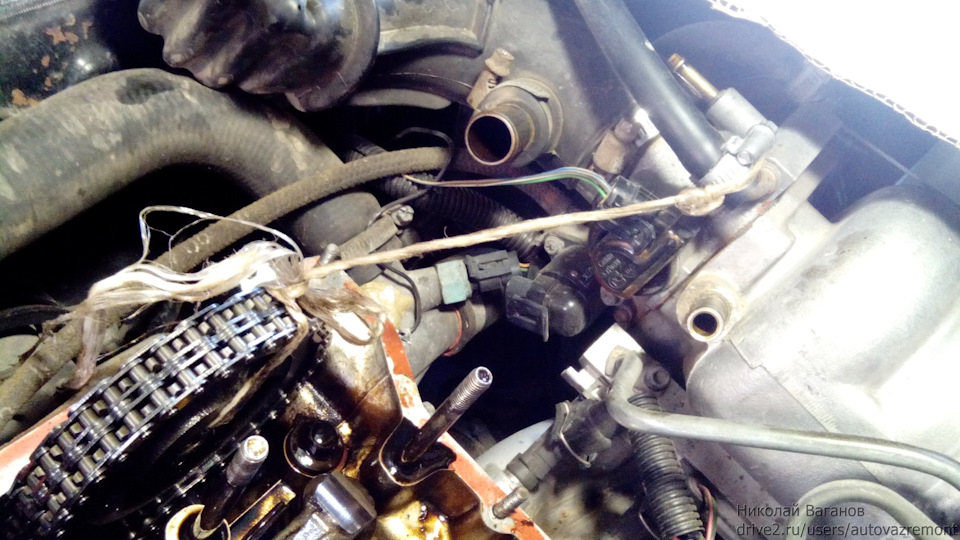

Снимаем клапанную крышку, выставляем метки ВМТ по 4-му цилиндру, снимаем звезду распредвала с цепью, чтобы она не перескочила перевязал ее веревкой со звездой, так как придется потом еще крутить коленвал.

Затем снял распредвал, разобрал и протер от масла, чтобы лучше рассмотреть.

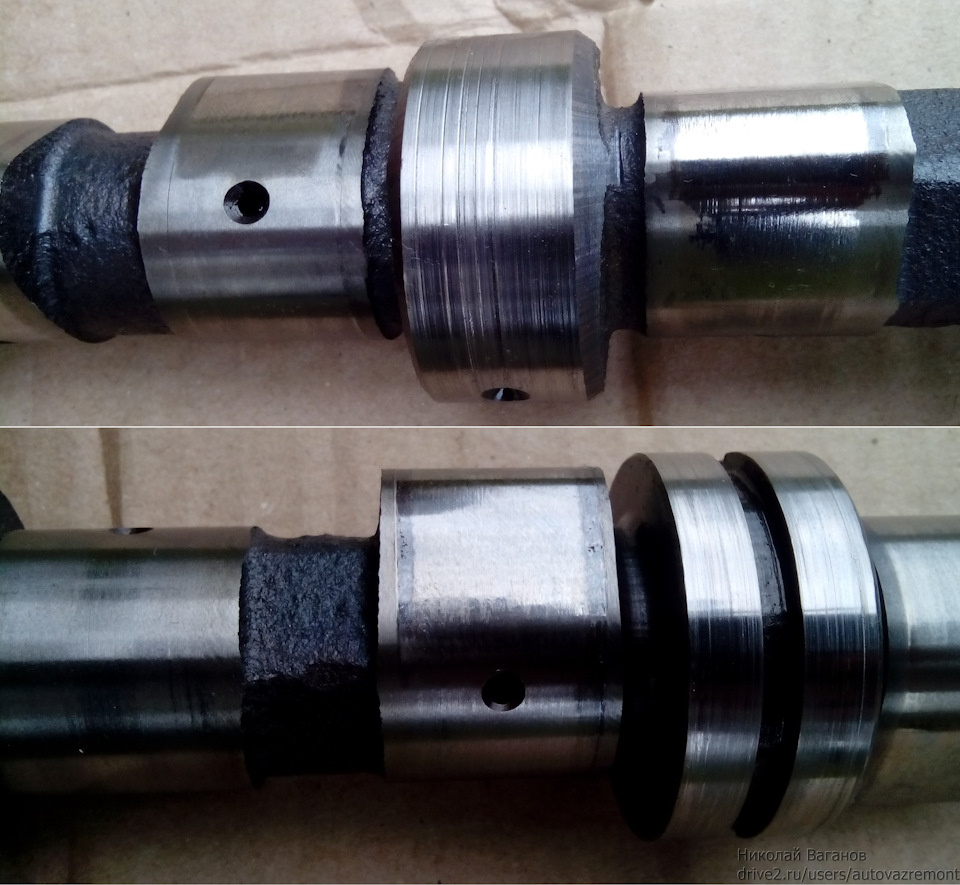

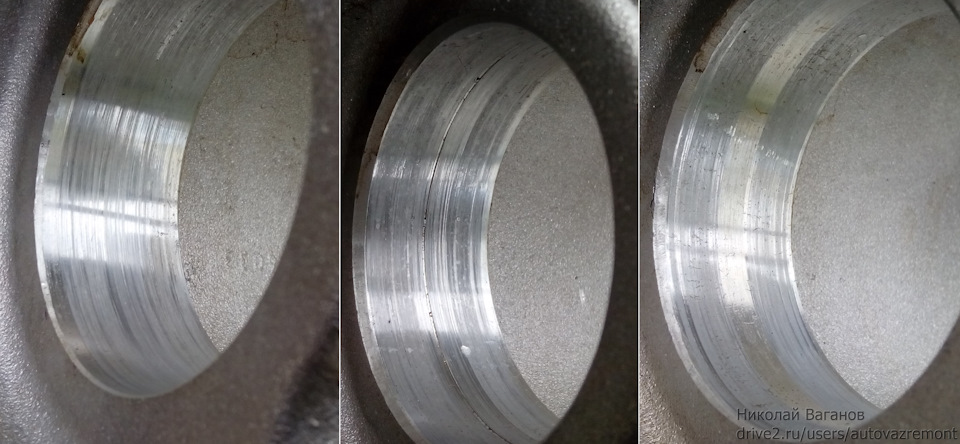

Коренные шейки и постель оказались с большими задирами — то ли масляное голодание, то ли перегрев. Каналы вроде как чистые, да и масло хорошее заливалось.

А вот кулачки почти без износа, но небольшие задиры и пористость металла все же присутствует.

Собрал его обратно и решил проверить на износ «дедовским» методом — если потрясти распредвал, то должен наблюдаться стук от осевого люфта вала в постели, но кроме стуков при хождении вала в продольном направлении, как и у нового распредвала, ощутимого на слух осевого люфта не обнаружилось.Причиной такого износа возможно стало закипание двигателя пару лет назад, как казалось тогда без последствий.Рокера, как и кулачки, также оказались лишь с небольшим износом, ну, может пару их бы стоило заменить.

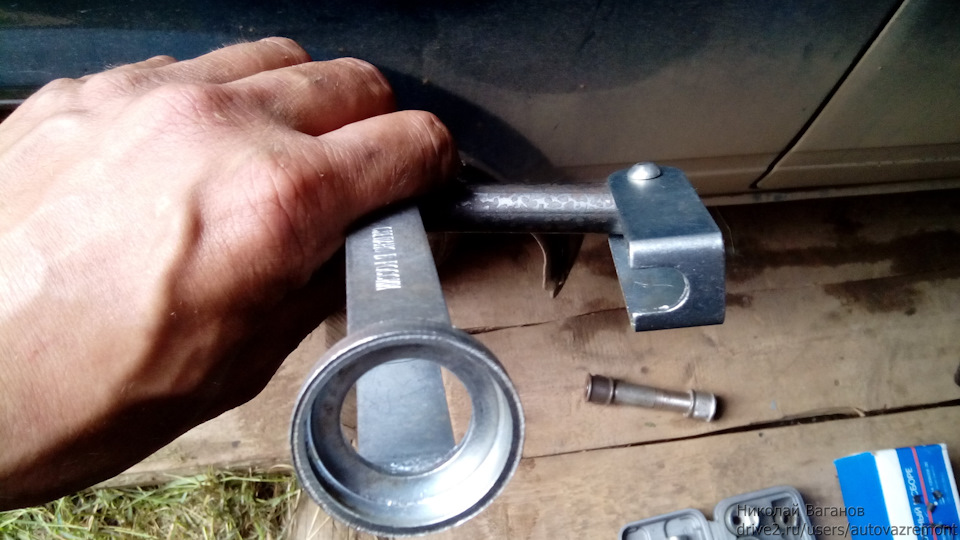

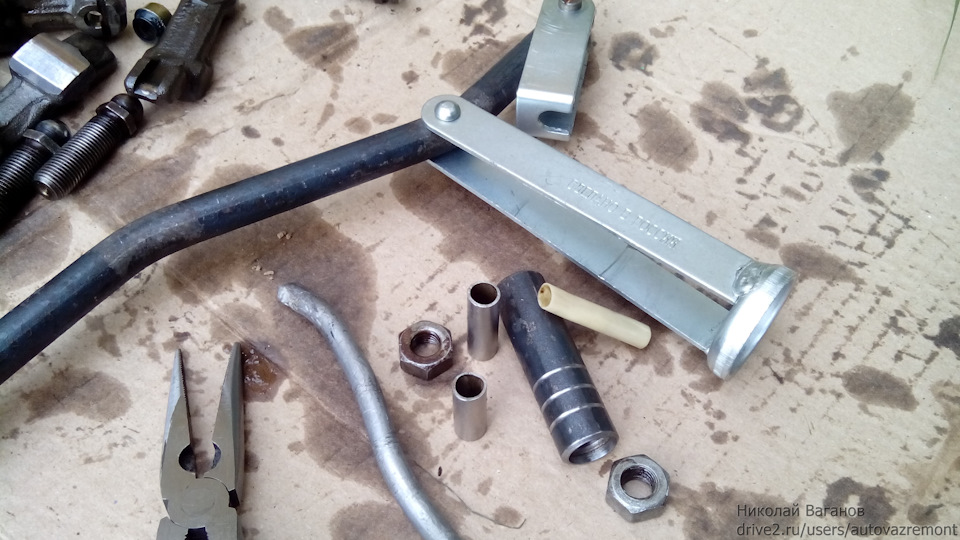

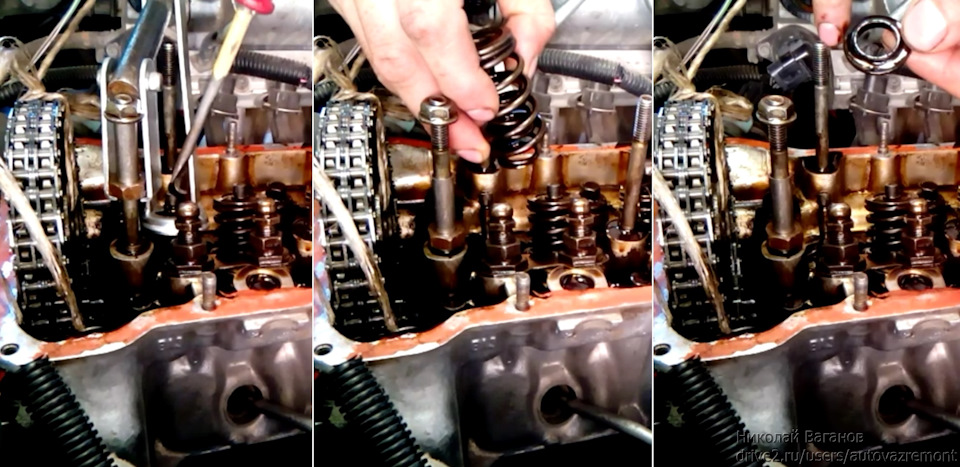

Приступаем к замене колпачков. Купленный рассухариватель оказался не очень удобным в работе — выемка, цепляющаяся за гайку шпильки распредвала смотрела внутрь и при сдавливании чашки соскальзывала со шпильки.

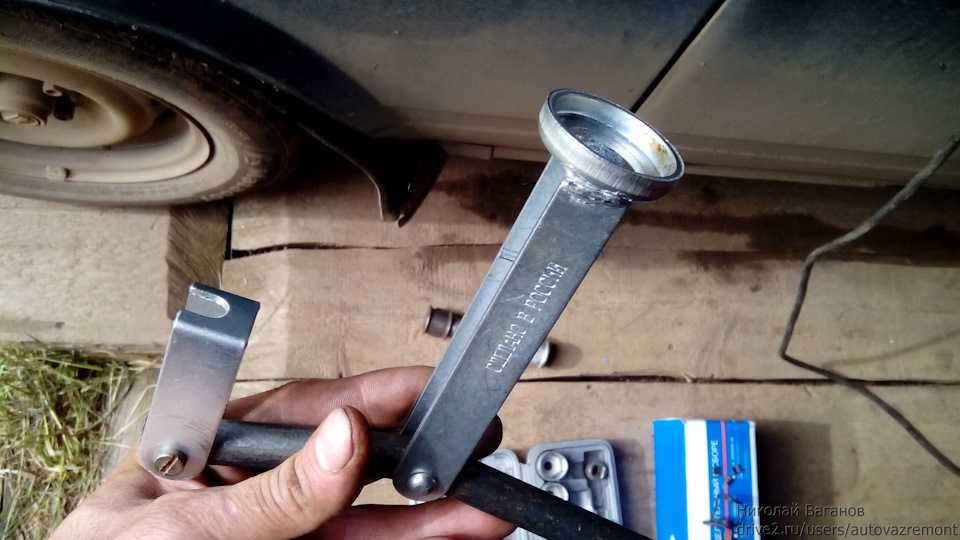

Пришлось высверлить клепку и перевернуть зацеп, теперь он держался намного лучше, но без проволочки местами обойтись все же не удалось.

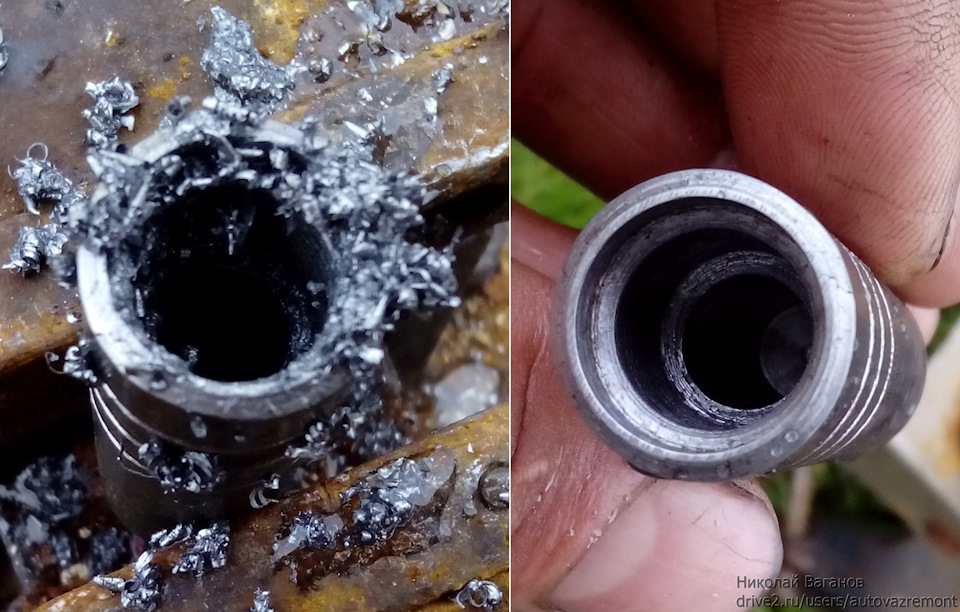

Также, из трубки подходящего диаметра отпилил пару наставок разной длины, так как угла рассухаривателя иногда не хватало или мешался впускной коллектор.

Вставляем пруток оловянного припоя под нужный клапан, предварительно убедившись что цилиндр стоит в ВМТ и рассухариваем.

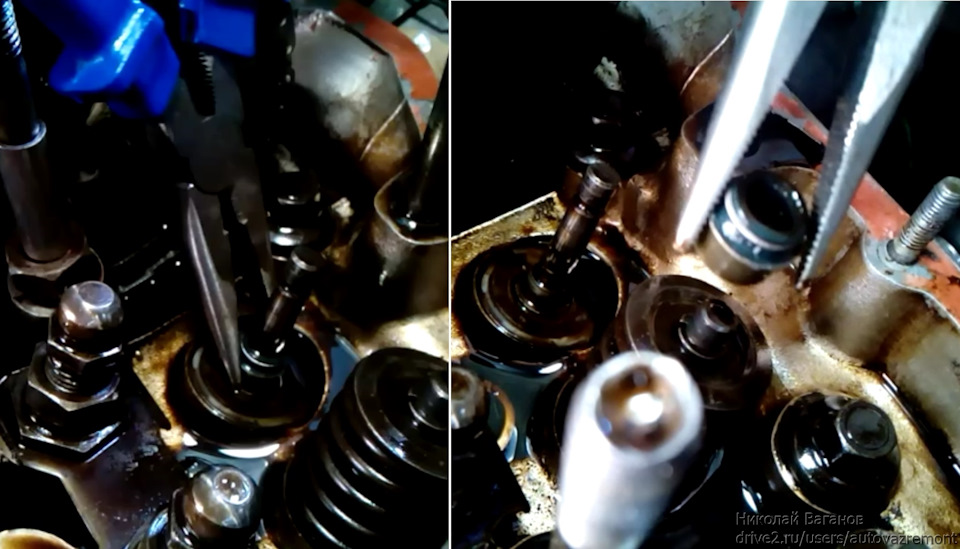

Снять колпачок узкогубцами оказалось не так просто, почти все колпачки сидели довольно плотно и был шанс повредить направляющую клапана — все же надо было приобрести цанговый съемник.

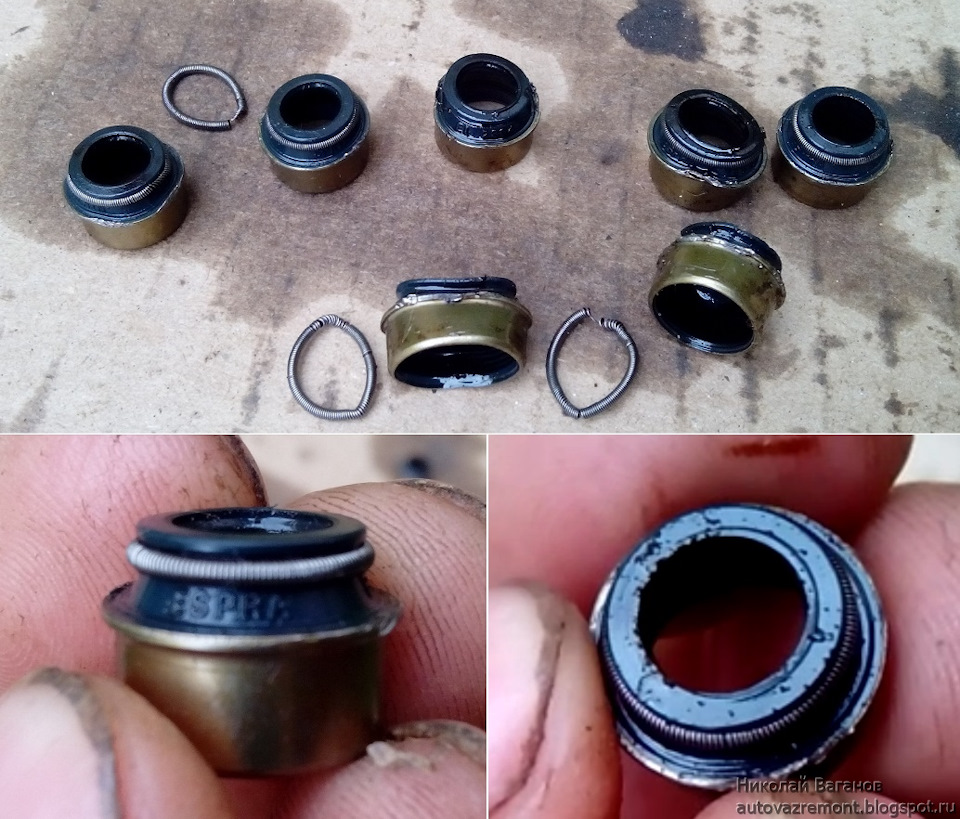

Колпачки оказались в хорошем состоянии, испанские Espra, ни один не слетел, резина еще не задубела.

Судя по всему, причина пропускания масла в изношенных направляющих втулках клапанов, так как на них, особенно на выпускных клапанах, имелся ощутимый люфт.Запрессовал оправкой новые колпачки, обезжиривать посадочные места не стал, как многие советуют. Так как в комплекте с колпачками не было установочной втулки, то нашел подходящую по размеру термоусадочную.

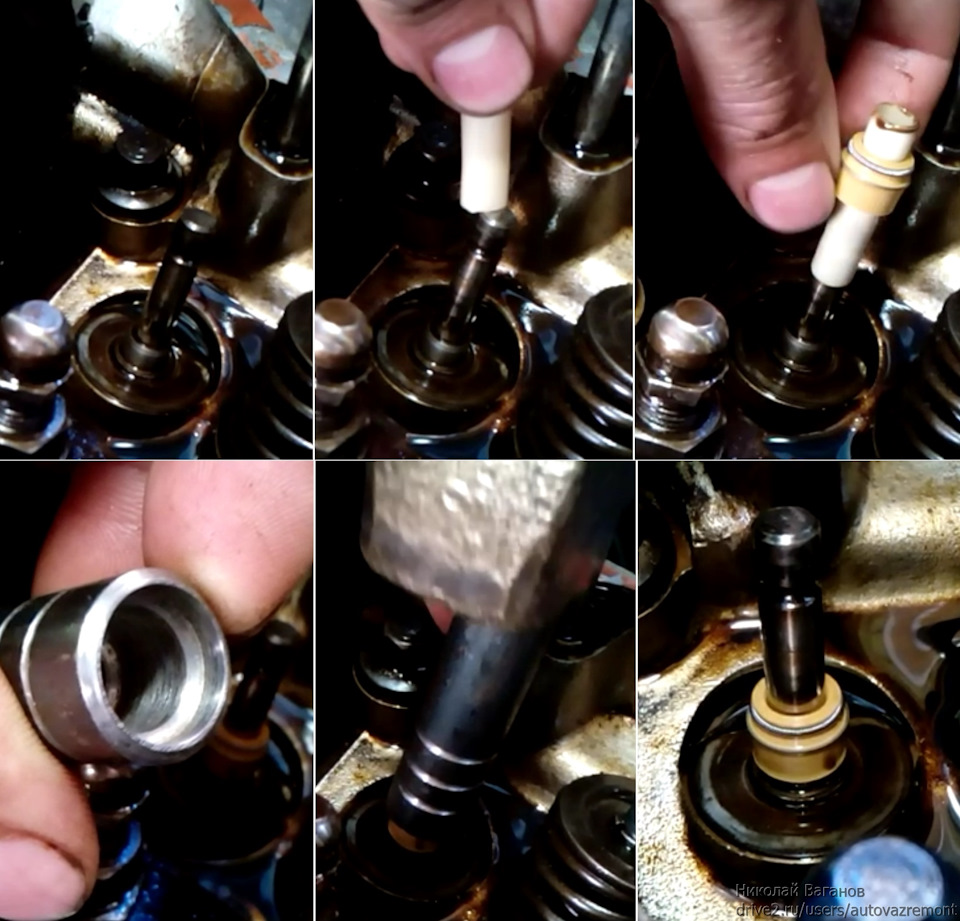

Оправка показалась недостаточно глубокой под стержень клапана, поэтому чуть углубил дрелью, благо металл мягкий, также зашкурил довольно грубые края, чтобы не повредить новые сальники.

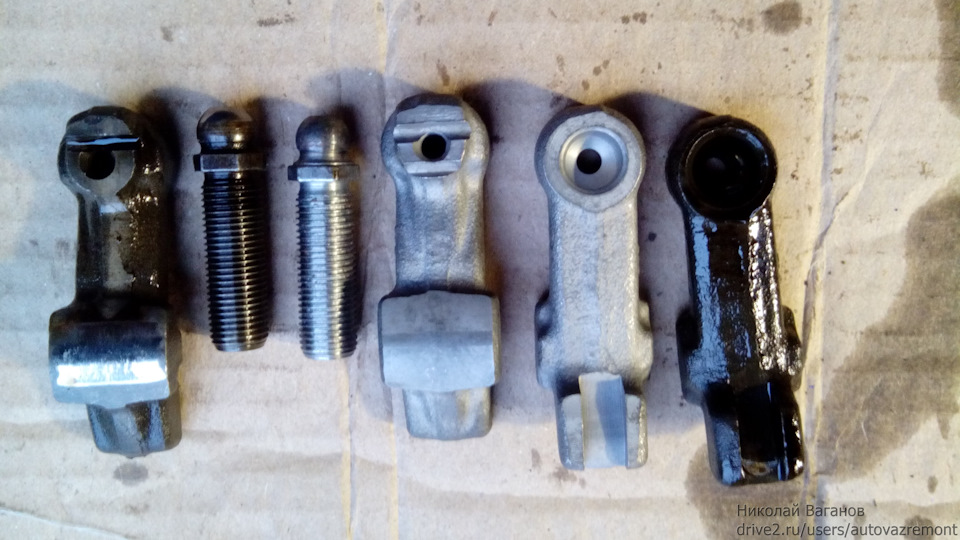

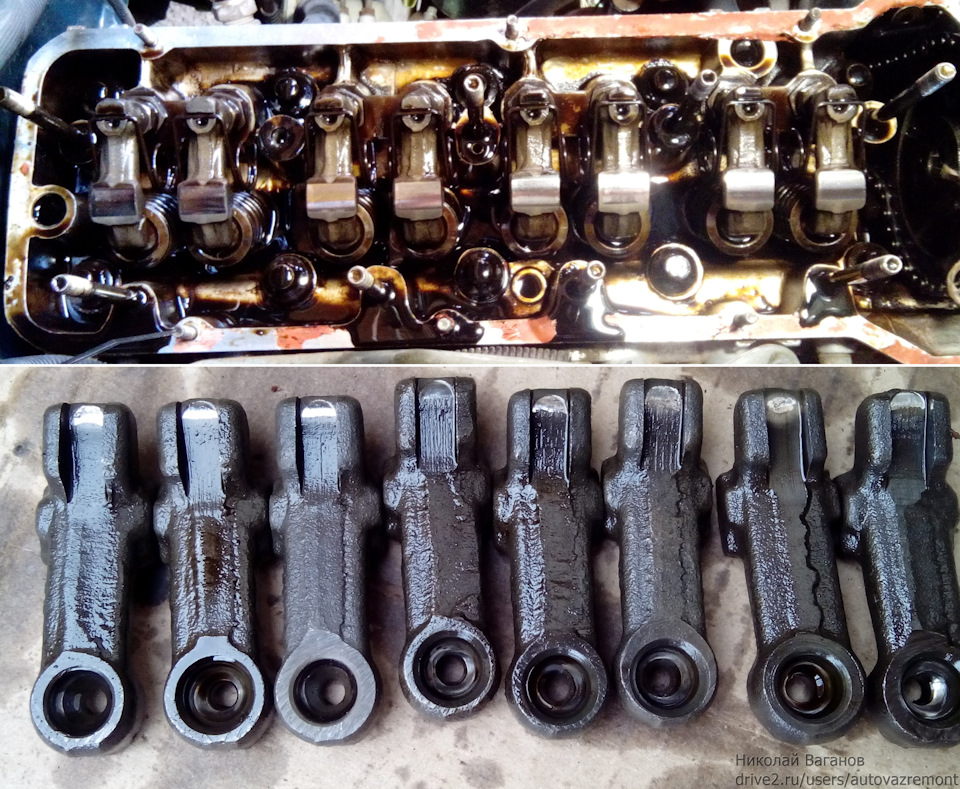

После замены установил новые рокера и болты. Так как не знал какого образца установлены, то купил в комплекте с болтами нового образца, тем более так даже дешевле выходит. На фото видно, что они отличаются от старых размером головки болта и выточки под нее, а также двумя пропилами на новых, вместо одного на старых.

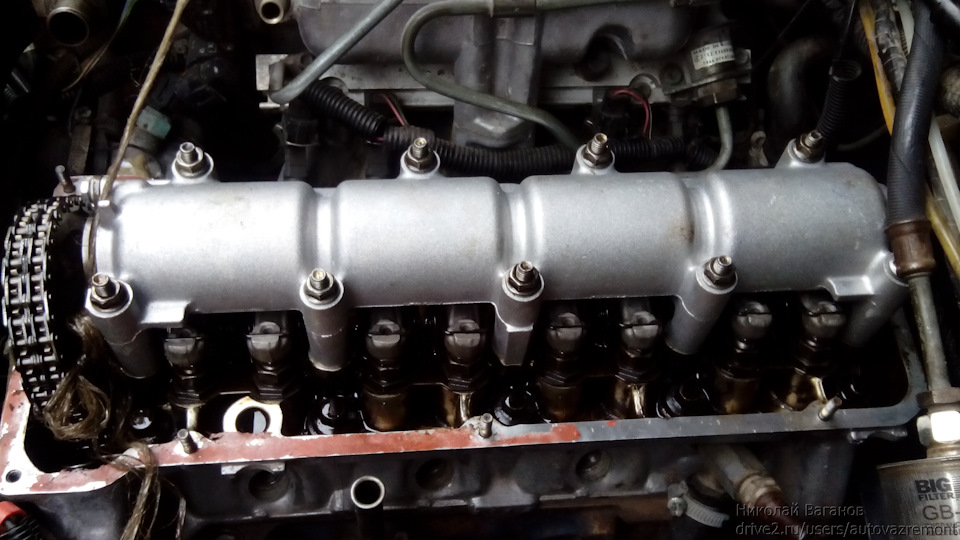

Установил новый распредвал и настроил клапана.

Посчитаемся:— Комплект рокеров с болтами — 1030р— Колпачки «Резерв» — 110р— Распредвал с постелью — 1820р— Рассухариватель — 175р— Оправка для колпачков — 40рИтого: 3200р

Звук работы стал немного тише и ровнее, через пару тысяч км, как притрутся новые детали, думаю повторить настройку. А масло все также уходит, видимо все же причина в направляющих, будем думать что с ними делать или оставить как есть, что думаете?

Подвеска

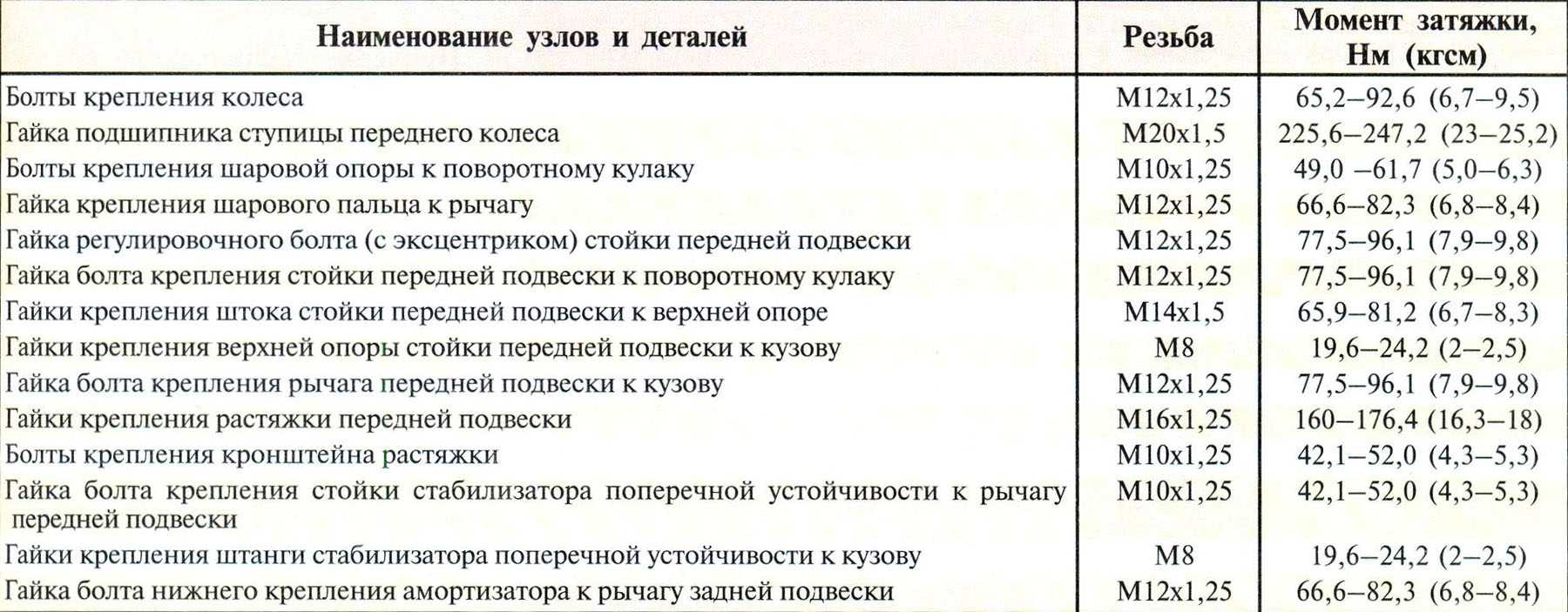

Момент затяжки ВАЗ 2107 Подвеска
Позиция	Резьба	Момент затяжки Н-м (кгс-м)

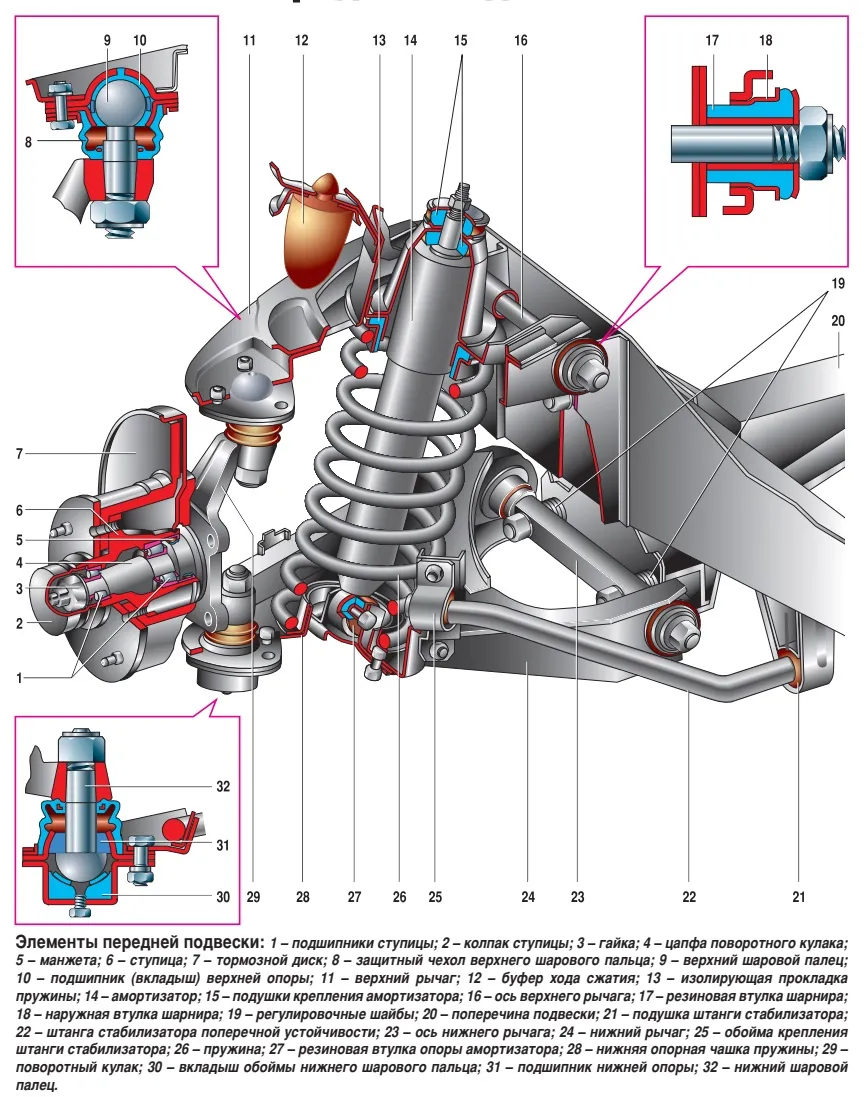

ПЕРЕДНЯЯ ПОДВЕСКА
Болт крепления поперечины к лонжерону кузова	М12х1,25	78,4–98,0 (8,0-10,0)
Гайка болта нижнего крепления поперечины к лонжерону кузова	M12x1,25	66,6-82,3 (6,8-8,4)
Гайка болта крепления оси нижнего рычага	M12x1,25	66,6-82,3 (6,8-8,4)
Гайка оси нижнего рычага	М14х1,5	63,7-102,9 (6,5–10,5)
Гайка оси верхнего рычага	М14х1,5	57,3-92,1 (5,85-9,4)
Гайка крепления верхнего конца амортизатора	M10x1,25	27,4-34,0 (2,8-3,46)
Гайка болта крепления нижнего конца амортизатора	M10x1,25	50,0-61,7 (5,1-6,3)
Гайка подшипников ступицы переднего колеса	M18×1,5	изображение
Болт крепления суппорта к кронштейну	M10×1,25	29,1–36,0 (2,97–3,67)
Гайка крепления штанги стабилизатора поперечной устойчивости	М8	15,0-18,6 (1,53-1,9)
Гайка крепления пальца шаровой опоры к поворотному кулаку	М14х1.5	83,3-102,9 (8,5-10,5)
Болт крепления колеса	M12x1,25	58,8–72,0 (6,0–7,35)
Гайка болта крепления поворотного рычага к кулаку	M10x1,25	50,0–61,7 (5,1-6,3)

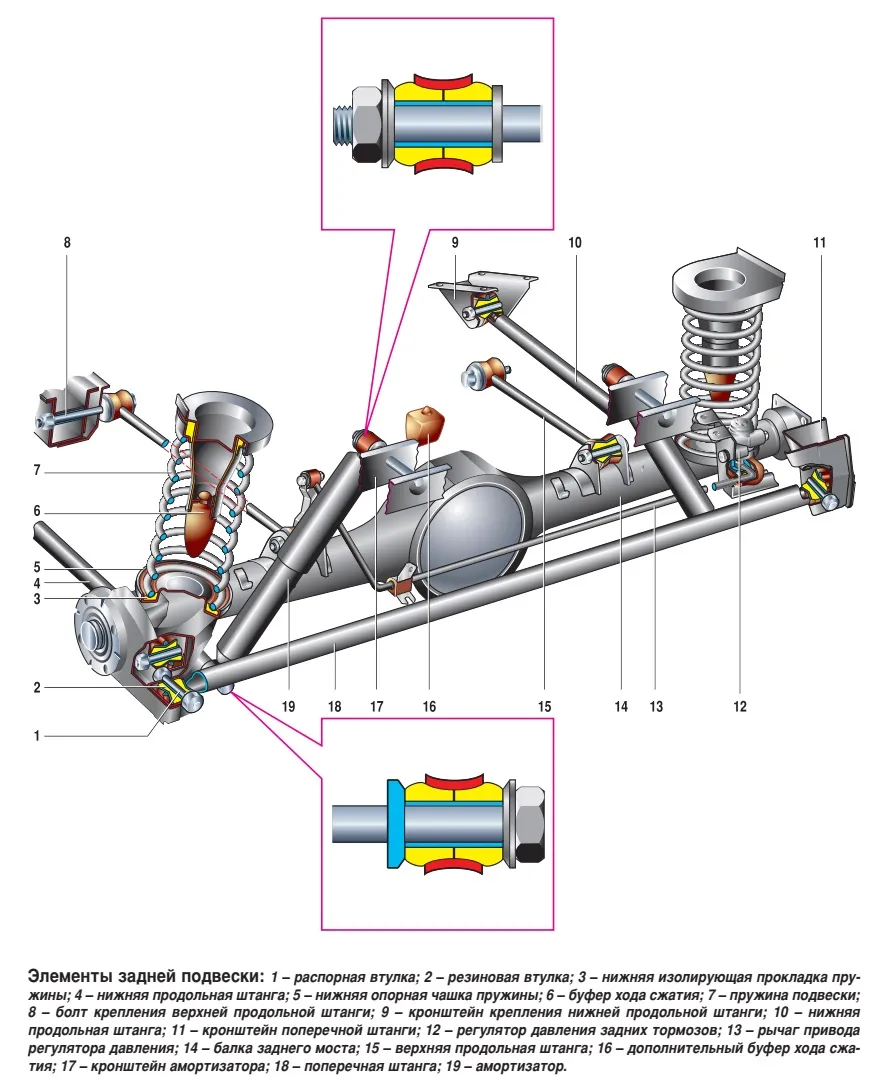

ЗАДНЯЯ ПОДВЕСКА
Гайка крепления амортизатора	M12x1,25	38,2-61,7 (3,9-6,3)
Гайка болта крепления поперечной и продольной штанг	М12х1,25	66.6-82,3 (6,8-8,4)
Данные взяты из руководства по ремонту ВАЗ 2107

Снятие распределительного вала ВАЗ 2107

Для точного определения неисправности вала ГРМ, проверки его состояния, ремонта и замены деталь необходимо снять с двигателя. Для этого потребуются следующие инструменты:

• торцевой ключ на 10 мм;
• торцевой ключ на 13 мм;
• рожковый ключ на 17 мм;
• динамометрический ключ;
• пассатижи.

Порядок демонтажных работ:

1. Устанавливаем автомобиль на ровной площадке.
2. Демонтируем корпус воздушного фильтра.
3. Используя пассатижи, отсоединяем трос воздушной заслонки от карбюратора и продольную тягу привода дроссельной заслонки.
4. Сдвигаем в сторону шланг топливной магистрали.
5. Торцевым ключом или головкой на 10 мм с удлинителем откручиваем две гайки, крепящие натяжитель цепи к головке блока цилиндров, и снимаем его.

Замена прокладки и сборка

Если у вашего автомобиля имелись ярко выраженные симптомы пробоя прокладки, то можно даже не искать ее повреждения, все равно восстановить не получится. Сразу же покупаете новую и ставите на место. Но вам нужно заранее очистить всю поверхность, к которой прилегает прокладка. Никаких остатков старой не должно остаться. Можно даже оценить, насколько ровная поверхность головки и самого блока. Вполне возможно, что ГБЦ имеет неровную поверхность, именно поэтому, какую бы прокладку не поставили, она очень быстро начинает пропускать тосол или воздух.

Перед тем, как устанавливать ГБЦ ВАЗ 2107, необходимо проверить исправность всех клапанов. Если имеется такая нужда, то замените сальники. Это позволит уменьшить расход масла. Когда все завершено, ставите прокладку на блок. Сверху устанавливаете головку

Обратите внимание на то, что прокладки бывают двух типов – старого и нового образца. Последнюю выдает очень тонкий слой герметика по всему периметру

Не забывайте выставить прокладку так, чтобы она располагалась максимально точно. Для этой цели имеется две направляющих. И настало время для затяжки ГБЦ ВАЗ 2107. Сначала наживляете все болты и от руки закручиваете их до упора. А затем вооружаетесь динамометрическим ключом и, согласно схеме, проводите затяжку. Схема эта приведена на рисунке. Впрочем, запомнить ее несложно, так как все происходит крест-накрест.

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м. Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное – не сорвать резьбу.

Все, собираете свою ВАЗ 2107 и пробуете завести. Не забывайте только залить воду в систему охлаждения. Если работа мотора идеальна, прокладка не пропускает воздух и воду, то можно залить тосол.

Замена цепи ГРМ на ВАЗ 2107 своими руками

С течением времени цепь ГРМ на автомобиле ВАЗ 2107 вытягивается. Это происходит из-за того, что увеличивается шаг между звеньями. Вам необходимо в обязательном порядке следить за удлинением цепи на вашей машине седьмой серии. Опытные специалисты рекомендуют для этого уделять должное количество внимания фазам.

Так, если метка звездочки ГРМ совпала с меткой на подшипнике, и при этом метка на шкиве коленвала оказалась на десять миллиметров ниже метки расположенной на крышке двигателя, то вам следует произвести замену цепи газораспределительного механизма. Есть и другие причины, по которым меняют цепь ГРМ, например, при обнаружении сколов на втулке и при обнаружении трещины на щетке.

Что может произойти, если не заменить цепь ГРМ во время?

Если шаг цепи двигателя «семерки» увеличен, инжектор начинает с перебоями работать на холостом ходу. Это связано с тем, что каждое отдельно взятое звено цепи имеет свою степень износа. Иногда, увеличенный шаг цепи, может привести к тому, что отломиться успокоитель, или уголок башмака, или палец.

Еще, в случаях, когда на нескольких зубцах двигателя имеются перекосы, автомобиль может заглохнуть, а в некоторых случаях и во все мотор может серьезно сломаться. Чтобы данной неприятности не случилось, нужно участить проверки силы натяжения цепи ГРМ.

Видео. Как заменить цепь ГРМ на ВАЗ 2107 своими руками

Если вы планируете произвести самостоятельную замену цепи газораспределительного механизма на «семерке», то для начала вы должны внимательно ее осмотреть. Втулки и звенья цепи в обязательном порядке должны быть закаленными. Если вы обнаружите, что хотя бы один элемент цепи имеет следы «сырости», то ни в коем случае такую цепь ставить нельзя. Также, вам нужно оценить степень натяжения, это можно сделать руками. В случаях, когда прогиб лежит в диапазоне от семи до десяти миллиметров, принято считать, что такая цепь подходит для эксплуатации. Отметим, что лучшими цепями считаются те, которые производит компания Sachs.

Напомним, что в предыдущей статье мы рассказывали как заменить лампы ближнего света на ВАЗ 2110 своими руками. Данная процедура требует правильного вмешательства, чтобы не повредить электрооборудование автомобиля.

Замена цепи ГРМ на ВАЗ 2107 своими руками

Опытные мастера по ремонту транспортных выделяют два ключевых метода проведения работ по замене цепи ГРМ:1. Быстрый , но не качественный и поэтому неправильный. Работа по этому методу, начинается с рассоединения цепи, которая установлена на двигателе. Это делается для того, чтобы снять крышку клапанов. Также, нужно рассоединить новую цепь, после чего соединить две цепи в одну. Главным недостатком этого метода, считается тот факт, что вы не сможете заманить нижнюю звездочку, а также башмак.2. Правильный . Данный метод на много сложнее предыдущего, так как для его реализации придется произвести частичную разборку мотора. В отличие от быстрого способа, при данном варианте замены цепи ГРМ, вы сможете и заменить башмак, и заменить последнюю звездочку.

Чтобы воспользоваться этим методом, вы должны подготовить набор ключей разного диаметра, тиски, мел и линейку. Первое, что вы должны сделать – это слить из двигателя тосол. Далее демонтируем крышку ГБЦ, а также ремень генераторной системы. Если вы обнаружите серьезный износ натяжителя, то его следует заменить. Чтобы это сделать, вам необходимо совместить метки звездочки распределительного вала и коленчатого вала. После этого отвинтите гайки и демонтируйте шкив. Также, следует снять радиатор. Если вам требуется замена звездочки распределительного вала, то придется отогнуть шайбу.

Следующим этапом идет снятие переднего щита двигателя. Для этого, откручивает три крепежных болта, которые отвечают за крепление поддона. Обязательно отметьте мелом расположение звездочек. Это позволит избежать сложной процедуры выставления зажигания.

Сборка конструкции производится в обратном порядке.

Остальное

Для остальных резьбовых соединений моменты затяжки следующие:

• М6 — 10 Н-м;
• М8 — 25 Н-м;
• М10 — 50 Н-м;
• М12 — 105 Н-м;
• М14 — 180 Н-м.

Напомним, ранее мы выкладывали сборник технологических инструкций для Lada Vesta. С ним вы можете выполнить ремонт своего автомобиля самостоятельно.

Ключевые слова: двигатель лада веста | сцепление лада веста | коробка передач лада веста | передняя подвеска лада веста | задняя подвеска лада веста | рулевой механизм лада веста | тормоза лада веста

5

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

АвтоВАЗ объявил акцию «Жаркие дни», приз — автомобиль (до 30.09.2020)

АвтоВАЗ на Lada XRAY вместе с заменой насоса омывателя удаляет дренажную пробку

Реальная максимальная скорость Lada Vesta (МКПП, АМТ, вариатор)

Установка подогрева задних сидений на автомобили LADA

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.

2. Монтируем изделие в корпус и затягиваем крепление упорной пластины.

3. Проверяем вращение вала. Он должен легко прокручиваться вокруг своей оси.

4. Монтируем корпус вместе с валом на шпильки в ГБЦ и производим затяжку в определённой последовательности с усилием 18,3–22,6 Нм.

5. Окончательную сборку производим после выставления меток.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.

3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.

4. Метка на звезде РВ должна совпасть с отливом на корпусе. Если этого не произошло, выкручиваем болт, снимаем шестерню и смещаем цепь на один зуб в необходимую сторону.

5. Устанавливаем и зажимаем шестерню болтом, проверяем совпадение меток обоих валов. Болт фиксируем специальной шайбой.

6. Регулируем тепловой зазор клапанов.

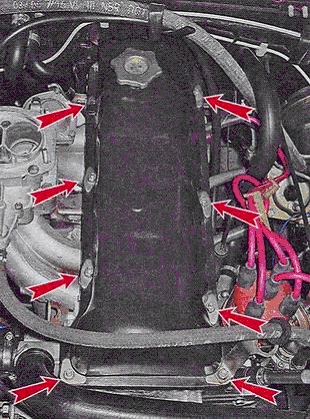

7. Монтируем крышку клапанов, затягивая её в определённом порядке.

8. Устанавливаем оставшиеся элементы на свои места.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным

Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

• рожковый ключ на 13 и 17;
• щуп 0,15 мм.

Для регулировки тепловых зазоров клапанов используют специальный щуп

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.

2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.

3. Для регулировки ослабляем контргайку ключом на 17 мм, а ключом на 13 мм выставляем нужный зазор, после чего зажимаем контргайку.

4. Остальные клапаны регулируем таким же образом, но в определённом порядке, для чего проворачиваем коленвал.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Регулировка клапанов щупом ваз 2101-2107.Супер бюджетный способ.

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Если специального щупа для регулировки клапанов нет, можно использовать узкий щуп из набора

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

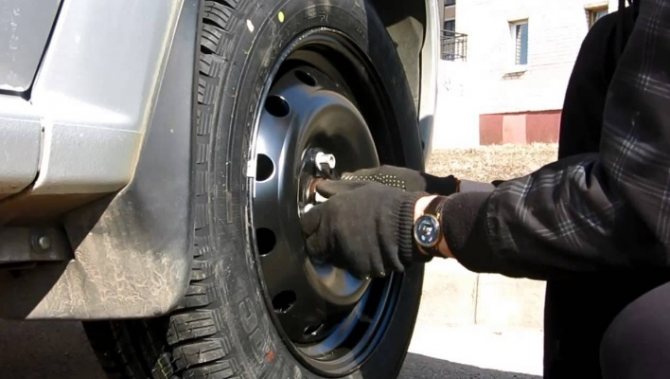

Что нужно, чтобы правильно затянуть колесные болты

Многие часто задаются вопросом, с каким усилием затягивать колесные гайки можно в домашних условиях. Вроде этот процесс с первого взгляда кажется достаточно простым. Прежде чем приступить к поэтапному действию, человек должен подготовить определенные инструменты. Очень часто автовладельцы самостоятельно выполняют эти действия в домашних условиях и, не рассчитывая своих сил, срывают резьбу. Это происходит из-за того, что новичок достаточно сильно надавливает на болты.

Процесс затягивания болтов

Момент затяжки колесных болтов осуществляется с подготовкой необходимых инструментов. Чтобы выполнить процесс грамотно, необходимо приобрести специальный динамометрический ключ. Без этого инструмента сложно представить процесс затяжки болтов.

Обратите внимание!

Если эта разработка отсутствует, можно воспользоваться пневмогайковертом. При помощи данного изделия многие станции проводят профессиональное техническое обслуживание.

Как правило, пневмогайковерт регулирует момент затяжки элементов на конструкции. Если не затянутый болт выступает в передней части, тогда во время перемещения на транспортном средстве будет ощущаться дискомфорт. То есть машину будет немного «трясти». Ведь основная нагрузка приходится на рулевое колесо.

Важно!

Если колесо затянуто слабо на задней части оси, тогда шины быстро износятся. Существует также вероятность повреждения рулевой тяги и разрушения подшипников.

Схема и порядок затяжки головки блока цилиндров на автомобилях ВАЗ

Затягивать крепеж следует в определенном порядке. Данная методика позволяет произвести правильную стыковку основного блока с блоком цилиндров, не создавая перекосов и лишнего напряжения металлических поверхностей. Притягивают болты ГБЦ в два этапа:

1. С первой крепежной единицы по десятую затягивают моментом 3,5-4,1 кгс*м.
2. Эти же метизы уже затягиваются моментом 10,5-11,5 кгс*м.
3. В последнюю очередь затягивают метиз №11, затяжка моментом составляет 3,5-4,0 кгс*м.

Порядок затяжки болтов головки блока цилиндров ВАЗ 2108.

Порядок затяжки головки блока цилиндров ВАЗ 2108 аналогичен с классическим модельным рядом. Работа должна начинаться аналогично с центральной точки, порядок затяжки головки блока цилиндров проводится в 4 стадии.

• Крепеж затягивают моментом – 2,0 кгс/м.
• Продолжают затяжку с моментом 7,5-8,5 кгс/м.
• Метиз оборачивают на 90 градусов.
• Производят финальный поворот на 90 градусов.

Затяжка головки блока цилиндров ваз 2110. Шестнадцатиклапанные двигатели Волжского автопрома начинают затягиваться по такому же принципу, как и все остальные модели – из центральной. Моменты затяжки:

• Показатели равны 2,0 кгс/м.
• Метизы поворачивают на 90 градусов.
• Повторный оборот на 90 градусов.

Важная информация! На 16-ти клапанных моторах допускается повторное применение крепежных болтов ГВЦ. Главное, чтобы их длина без головки не превышала 9,5 см. В случае если габариты превышают показатели нормы, то крепежные единицы рекомендуется заменить.

Правила затяжки

Перед началом работ рекомендуется проверить состояние метизов. На них должна быть хорошая резьба, а длина должна соответствовать нормативам.

https://youtube.com/watch?v=Td_oPNNAtN8

Важная информация! Полноценная длина болтов ГБЦ равна 135,5 мм. Если вывинченные в процессе замены прокладки элементы соответствуют этому показателю, значит, их можно использовать второй раз. В случае удлинения крепежных элементов при эксплуатации двигателя применять их не рекомендуется, лучше приобрести новые. Например, болты ГБЦ ВАЗ 2112 идут М10×1,25 и М12×1,25.

Болты устанавливают на место и приступают к затяжке. Работа проходит в пошаговом порядке, из инструмента понадобится динамометрический ключ. Если производить затяжку в хаотичном порядке – это приведет к неприятным последствиям, которые повредят двигатель.

Работа выполняется в 4 этапа, каждый шаг производят по вышеописанной схеме:

1. Каждый крепеж затягивают инструментом – усилие 2 кгс/см 2 .
2. Закручивание в режиме усилия 8 кгс/см 2 .
3. Болты дотягивают проворачиванием каждой крепежной единицы на угол в 90 градусов.
4. На четвертом этапе вновь проворачивают каждый из болтов на угол 90 градусов в порядке приведенной схемы.

Необходимые инструменты

1. Динамометрический ключ.
2. Набор торцовых головок.
3. Удлинитель.
4. Трещотка/вороток.

Динамометрический ключ требуется для затяжки болтов с определенным усилием. Работа должна быть произведена аккуратно, также желательно иметь определенные навыки в использовании инструмента. Инструкция по использованию ключа:

1. Держатель должен быть выставлен в «нулевое» положение.
2. Приступают к плавному вращению инструмента и в то же время следят за его показаниями.
3. Если при применении ключа на индикаторе отсутствуют показания, это указывает на растяжение болтов. Особенность отмечается на начальной стадии работ. Следует продолжать обороты инструмента.
4. Когда момент затяжки будет достигнут, инструмент следует выключить.

Пошаговая инструкция

Порядок затяжки болтов ГБЦ на ВАЗ 2107:

1. Снимают провода, которые подключены к датчикам аварийного уровня масла и температуры ОЖ.
2. Сливают охлаждающую жидкость.
3. Производят демонтаж термостата.
4. Снимают корпус воздушного фильтра.
5. Отсоединяют входной элемент выхлопной трубы от коллектора.
6. Снимают кожух и ремень распределительного вала.
7. С карбюратора демонтируют приводные тяги двух заслонок.
8. Отключают проводку, присоединенную к ГБЦ.
9. Путем ослабления хомутов отсоединяют шланги, расположенные на ГБЦ.
10. Производят демонтаж головки блока цилиндров.
11. Удаляют отработанную прокладку.
12. Поверхностную плоскость касания ГБЦ очищают от остаточных частиц прокладки.

https://youtube.com/watch?v=SkwB_3Kj0Nw

Чтобы поставить новую прокладку и собрать головку блока цилиндров, следует произвести сборку в такой же последовательности как вышеперечисленно, только в обратном порядке.

Остальное

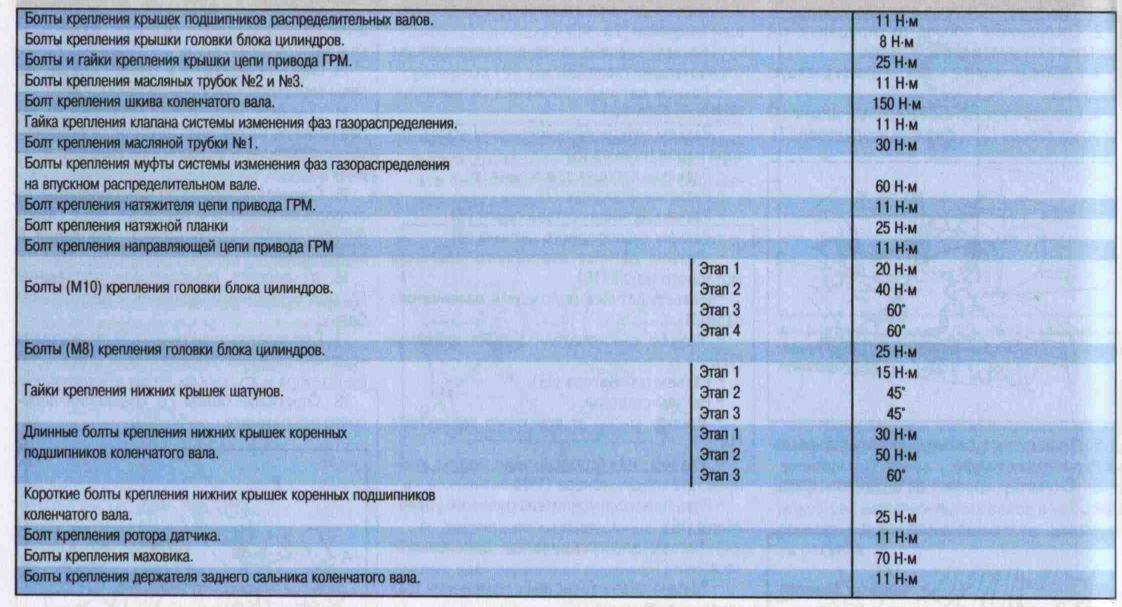

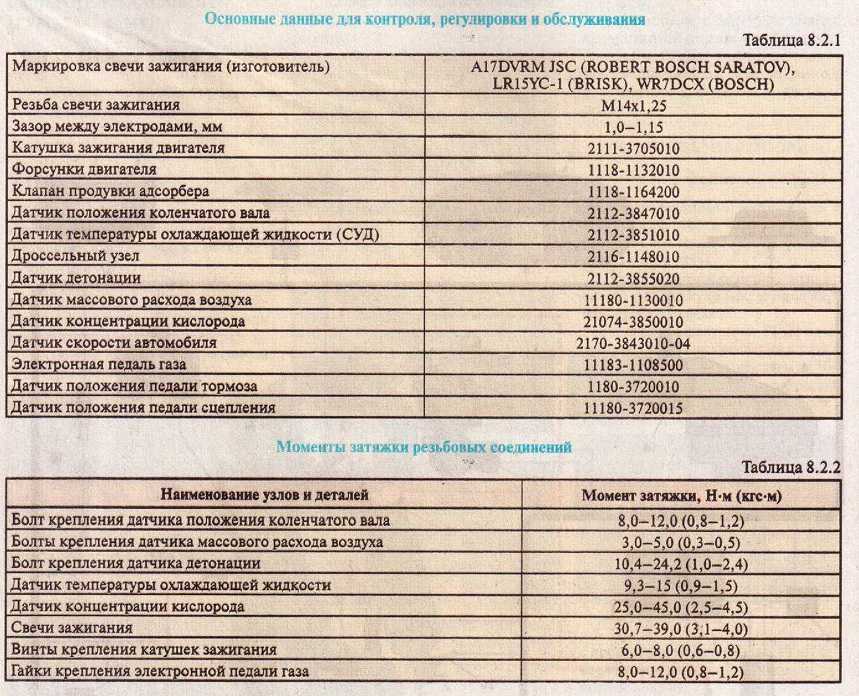

Для остальных резьбовых соединений моменты затяжки следующие:

• М6 — 10 Н-м;
• М8 — 25 Н-м;
• М10 — 50 Н-м;
• М12 — 105 Н-м;
• М14 — 180 Н-м.

Напомним, ранее мы выкладывали сборник технологических инструкций для Lada Vesta. С ним вы можете выполнить ремонт своего автомобиля самостоятельно.

Ключевые слова: двигатель лада веста | сцепление лада веста | коробка передач лада веста | передняя подвеска лада веста | задняя подвеска лада веста | рулевой механизм лада веста | тормоза лада веста

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

АвтоВАЗ объявил акцию «Жаркие дни», приз — автомобиль (до 30.09.2020)

АвтоВАЗ на Lada XRAY вместе с заменой насоса омывателя удаляет дренажную пробку

Реальная максимальная скорость Lada Vesta (МКПП, АМТ, вариатор)

Установка подогрева задних сидений на автомобили LADA

Два метода затяжки ГБЦ. Какой правильный? Давайте разбираться

Пришлось мне как то раз лазить в двигатель и снимать головку по причине прогоревшего клапана. Тогда встал вопрос а как собственно затягивать ГБЦ по науке? В разных мануалах эта операция описывается двумя методами.

1. Затягивать в несколько заходов моментом до 10,5-12 кг/м.
2. Тянуть в несколько заходов до 8 кг а дальше 2 раза повернуть на 90 градусов.

Какой метод выбрать? Второй метод якобы выводит болты в режим упругой деформации, растягивая их как пружину, при этом момент уходит за 13 кг/м . Будучи в растянутом состоянии болты компенсируют последующую усадку прокладки и подтяжка болтов больше не требуется. Само собой отсюда вытекает что повторная затяжка старых болтов чревата выходом в зону пластичной деформации и последующем обрывом.

То что болты должны быть натянуты в принципе правильно, но как это проверить? Правильно! Моментом! Придя к такому выводу я решил тянуть чисто моментом, заодно посмотреть насколько был бы эффективен второй метод. Взял щелчковый ключ размеченный до 32 кг .Начал с плавной затяжки от 2 кг в несколько проходов добрался до 11 кг и тут началось самое интересное.

Каждый болт начал жить своей жизнью . 70% процентов болтов щелкали при проворачивании на один и тот же угол, остальные же для щелка требовали прокручивания более чем на 90 градусов. ГБЦ была перед этим отфрезерована а плоскость блока тщательно очищена шабером.

Отсюда выходило что реальное обжатие прокладки началось только после 11 кг и проходило в разных участках с разной интенсивностью. Если бы я воспользовался методом углов то получил бы разброс момента по всей плоскости и изгиб ГБЦ, что неминуемо привело бы к прогару прокладки. Почему прокладка обжимается с различной скоростью по всей площади?

Возможно это связано с конструктивными особенностями самой прокладки, возможно имеется искривление плоскости блока цилиндров. В любом случаи затягивать необходимо исключительно ориентируясь на момент на динамометрическом ключе, только так можно гарантировать плотное а главное равномерное прижатие плоскости ГБЦ к блоку. Каким моментом крутить? Я остановился на 13.5 кг, возможно многовато, зато хорошее прижатие гарантировано.

Источники

Может ли распредвал издавать стук

Со стуком коленчатого вала сталкивались многие на своем веку. Но не все водители знают, как и когда стучит именно распределительный вал.

Все дело в звуках. Они между собой действительно очень похожи. Это проявляется одинаково на разных авто:

на ВАЗ 2106;

на Ниве 8 клапанов;

ВАЗ 2107;
ВАЗ 2109;
на Приоре;
ВАЗ 2110;
ВАЗ 2114;
на Дэу Нексия;
на Субару Форестер и пр.

Но как быть автовладельцу, когда он слышит звук, но не может понять, что именно при этом стучит. Это коленчатый, либо распределительный вал?!

Тут нужно просто прислушаться и понаблюдать за поведением автомобиля и конкретно двигателя. Порой это дает быстро понять, где источник постороннего звука, и к ремонту какого узла необходимо готовиться.

Ключевую роль играет тот факт, слышите вы звуки на холодную или на горячую.

Услышать звуки от распредвала удастся лишь при холодном ДВС, когда запускается мотор, и смазка успела уйти от трущихся элементов. После запуска масло будет постепенно смазывать их, из-за чего стуки исчезнут.

• Распредвал издает так называемые глухие звуки;
• Шумы проявляются именно на холодную, когда запускается мотор;
• Изначально коленвал звучит похожим образом;
• Набирая обороты, неисправный коленчатый вал обретает более звонкое звучание;
• Фактически распредвал глухой, а коленвал звонкий;
• Точно определить поможет повышение оборотов;
• Если по звуку все равно не идентифицировали, придется проводить диагностику.

Отталкиваясь от этих моментов, вам без особых проблем удастся самостоятельно диагностировать характер и источник неисправности, после чего приступить к соответствующим действия для их устранения.

2.7. Снятие и установка распредвала

ОБЩИЕ СВЕДЕНИЯ

Распредвал и привод клапанов 4-цилиндрового бензинового двигателя

1. Крышки коренных подшипников 2. Гайка, 20 Н·м 3. Шпонка (работающая без затяжки) 4. Распредвал 5. Конусные сухари клапана 6. Наружная и внутренняя пружины клапана 7. Направляющая клапана. Ремонтное исполнение с буртиком 8. Головка блока цилиндров 9. Уплотнительное кольцо

10. Направляющие клапанов 11. Клапаны 12. Заглушка 13. Заглушка 14. Нижняя тарелка пружины клапана 15. Маслосъемный колпачок 16. Верхняя тарелка пружины клапана. Обозначение: широкая фаска снаружи, фаска внутри 17. Гидравлический тарельчатый толкатель

4-ЦИЛИНДРОВЫЙ БЕНЗИНОВЫЙ ДВИГАТЕЛЬСнятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять верхний кожух зубчатого ремня.

2. Снять крышку головки блока цилиндров.

3. Установить коленвал в положении ВМТ для 1 цилиндра (см. подраздел 2.5.2).

Предупреждение Положение коленвала двигателя больше не изменять.

4. Ослабить зубчатый ремень и снять сверху с зубчатого колеса распредвала (см. подраздел 2.5.1).

5. Заклинить распредвал спереди шипом. Для этого вставить подходящий шип или прочную отвертку в отверстие зубчатого колеса распредвала и упереть в верхний край головки блока цилиндров. Для того чтобы избежать повреждения уплотняющей поверхности головки блока цилиндров, подложить деревянную прокладку. Прочно удерживая отвертку, ослабить болт крепления распредвала. Отвинтить и снять зубчатое колесо распредвала, в случае необходимости вбить легкими ударами резинового молотка. Снять шпонку с распредвала.

6. Пометить все крышки коренных подшипников. Четыре крышки, справа-налево, смотря по ходу движения, пометить цифрами от 1 до 4.

7. Снять крышки 1 и 3. Затем отвинтить крест-накрест попеременно крышки 2 и 4.

8. Вынуть распредвал.

Предупреждение Если будут выниматься тарельчатые толкатели, их надо пометить для того, чтобы снова можно было установить на прежние места. Складывать тарельчатые толкатели поверхностью скольжения (смещая в сторону распредвала) вниз.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой при необходимости можно проверить биение распредвала в заводских условиях. Граница износа: 0,01 мм. 2. Если на двигателе с большим пробегом или шумами в приводе клапанов вновь будет устанавливаться прежний распредвал, рекомендуется проверить осевой зазор. Граница износа: 0.15 мм. Измерение проводится при снятых тарельчатых толкателях и установленных первой и последней крышках коренных подшипников. 3. Установить новое уплотнительное кольцо распредвала. Предварительно смазать маслом губы и внешний край уплотнительного кольца.

4 Сделать пробную установку крышек подшипника, обращая внимание на положение центров. Крышки должны быть установлены так, чтобы отверстия крышек и головки блока цилиндров совпадали При этом обращать внимание на метки. 5

Если снимались тарельчатые толкатели, установить их на прежние места. Тарельчатые толкатели смазать тонким слоем масла и при установке не перекашивать

5. Если снимались тарельчатые толкатели, установить их на прежние места. Тарельчатые толкатели смазать тонким слоем масла и при установке не перекашивать.

Предупреждение Тарельчатые толкатели местами менять нельзя!

6. Смазать маслом и установить распредвал.

Предупреждение При этом кулачки 1 цилиндра должны быть направлены вверх. Установить крышки подшипников согласно меткам

Обращать внимание на положение центров

7. Затянуть крышки 2 и 4 крест-накрест моментом 20 Н·м.

8. Установить 1 и 3 крышки и затянуть моментом 20 Н·м.

9. Установить шпонку распредвала. Установить приводную шестерню и затянуть моментом 80 Н·м, удерживая при этом зубчатое колесо шипом.

10

Надеть зубчатый ремень на зубчатое колесо распредвала, обращая внимание на правильное положение промежуточного вала и виброгасителя (см. подраздел 2.5.2). 11

Натянуть зубчатый ремень (см. подраздел 2.5.1)

11. Натянуть зубчатый ремень (см. подраздел 2.5.1).

12

Установить новую прокладку крышки головки блока цилиндров, осторожно затянув болты крышки моментом 10 Н·м. 13. Установить ограждение зубчатого ремня

Установить ограждение зубчатого ремня

13. Установить ограждение зубчатого ремня.

Предупреждение Если будут установлены новые тарельчатые толкатели, двигатель в течение примерно 30 минут запускать нельзя, в противном случае клапана упрутся в поршни!
