Моменты затяжки ответственных резьбовых соединений niva chevrolet (lada)

Максимально и минимально возможные параметры нештатных дисков

Некоторые автовладельцы стремятся установить на автомобиль красивые диски большего размера, чем те, которые ставит завод-изготовитель. Кузов Нывы Шевроле позволяет это сделать благодаря конструкции колесных арок авто. Размерами колеса, которые не предусматривают доработки кузова, считаются 215/75 с минимальным вылетом 35.

Если водителем установлена покрышка с профилем свыше 215мм, то арки придется немного подрезать, а вылет ЕТ должен превышать 58мм. Самая оптимальная размерность вылета – 40-45. Поэтому, планируя установку новых дисков и автошин, необходимо внимательно изучить данный вопрос. Для этого в помощь автолюбителю предлагаются специальные сайты, где на видео и фото можно подробно увидеть всю процедуру от выбора колеса, до его замены.

Правильно подобранные диски и резина – залог стабильного поведения транспортного средства на дороге.

Теперь о моменте затяжки

До того, как заняться фиксацией ГБЦ, внимательно осмотрите болты. Их тип – М12×1,25. Обязательно измерьте стержни с резьбой – будьте готовы заменить каждый элемент, чья длина больше 11,7 сантиметра. Дело в том, что они в процессе эксплуатации растягиваются, а значит, и перестают нормально держать.

В первый прием все десять болтов затяните руками, а после докрутите в правильной последовательности динамометрическим ключом, с моментом в 20 Н·м.

В следующий заход повысьте показатель минимум до 70, а максимум – до 85 Н·м. Здесь желательно стремится к тому, чтобы момент был ближе к последней цифре.

Далее затяните 11-й болт – тут необходимо усилие от 31 до 39 Н·м.

В конце закрепите болты, повернув их поочередно ключом ровно на 90 градусов. Потом эту процедуру повторите еще раз.

Ничего сложного в описанном процессе нет, но сил, конечно, необходимо приложить немало. Чтобы работа продвигалась быстрее, привлеките помощника – в этом случае вы сможете уложиться в 3-4 часа.

Как разобрать ГБЦ Шевроле

Чтобы выяснить, по какой причине ГБЦ, которой оснащена Нива, не функционирует должным образом, названный узел необходимо разобрать.

Для этого потребуются:

• наборы накидных и торцевых ключей, а также динамометрический;
• комплект отверток;
• герметик;
• канистра ОЖ;
• тонкозернистый наждак.

Работы на Шевроле проводятся в следующем порядке:

• машина ставится на рампу или яму (если вы ТС только что пользовались, то дайте мотору остыть);
• не забудьте Ниву поставить на ручник и подпереть с обеих сторон;
• отсоедините минусовый провод от батареи;
• слейте ОЖ из радиатора и остальной системы;
• отключите от клапанов приводные рычаги и уберите гидроопоры;
• снимите с держателей трос, приводящий в движение дроссельную заслонку;
• демонтируйте распределительный вал вместе с подшипниками;
• отключите шланги, подающие к гидроопорам Шевроле смазку;
• разъедините колодки коммутирующие провода, ведущие к форсункам, датчикам температуры, дроссельной задвижки, холостого хода и детонации;
• разрежьте пластмассовые стяжки, крепящие упомянутые кабели Нивы, и отодвиньте последние;
• обесточьте свечи и дополнительно – температурный датчик;
• отсоедините все трубки от ГБЦ Шевроле – впускающую и выходную, дроссельную, системы охлаждения, адсорбера и т. д.;
• лишь после этого отключите подачу горючего.

Далее необходимо демонтировать кронштейн, с помощью которого крепится насос гидравлического усилителя, еще уберите кожух стартера.

Наступил черед натяжителя – открутите его, зафиксировав цепь проволокой, и снимите ее со звездочкой. Теперь доступ к головке открыт – в произвольном порядке отвинтите болты, ее удерживающие. Аккуратно извлеките элемент из подкапотного пространства. Остается выяснить – что именно нарушило работу блока цилиндров Шевроле. Если на ГБЦ обнаруживаются трещины, то ее придется менять, аналогичным образом поступают, когда прохудилась прокладка. В последнем случае старую снимают. Поверхность под ней старательно очищают от прилипших кусочков уплотнительного элемента – для этого используется наждак. Перед закручиванием непременно устраните из отверстий для болтов масло и тщательно обезжирьте их. Делать это лучше до установки ГБЦ.

Новая металлоармированная прокладка смазывается герметизирующим составом и аккуратно кладется на место. На нее помещается головка.

Затем сборка мотора Шевроле осуществляется в обратном порядке. Проверьте, работает ли двигатель надлежащим образом, и если никаких проблем не обнаружилось, то залейте новый тосол.

Снятие крышки ГБЦ

Моменты затяжки основных резьбовых соединений газон next с 2014 года

Машину установите на яму или рампу.

Сначала от крышки ГБЦ следует отсоединить держатели патрубка усилителя тормоза и приводного троса заслонки дросселя. Они крепятся на специальных кронштейнах на левой и правой стороне блока.

Далее 10-миллиметровым ключом отвинтите болт, фиксирующий муфты воздуховодов. Отодвиньте его в сторону. За ним отверткой немного ослабьте хомут вентиляционного патрубка картера, которым тот присоединяется к воздуховоду. Теперь 10-мм головкой отверните болты, удерживающие крышку ГБЦ. Порядок здесь не важен.

OLYMPUS DIGITAL CAMERA

После этого снимите:

• кронштейны приводного троса дроссельной заслонки и экрана мотора;
• прижимные шайбы крышки;
• вентиляционные и воздушные шланги.

Далее остается лишь убрать крышку ГБЦ.

Плоскость блока и пробитая прокладка

грубо обработанная плоскость блока двигателя

«Пробитая» прокладка гбц на нивах и Шнивах это родовая болезнь. В какой-то момент они поехали просто валом. Удивляться не приходится. С доработками двигателя на новые нормы экологии, конструктора все дальше отодвигают температуру срабатывания вентиляторов. Это нам дает элемент «калильного» зажигания. На пробеге от 15-25тыс пробивает прокладку ГБЦ, ну и далее по списку. Антифриз в масло, масло в антифриз. Что делают в папуас-сервисе? Покупают метало пакет «фритекс», ставят и клиент через 10 тыс приезжает по новой, с тем же вопросом. Вернее, с двумя. Доколе? И классическим «что делать?». Виноваты не прокладки и не болты гбц нива, виновато заводское качество обработки плоскости блока и плоскости ГБЦ. Ниже я публикую фотографию одного из блоков. На нем я лично менял прокладку два раза, пока не нашел оптимального комплекта, который сейчас и рекомендую. Метало-пакет не помогает, а наоборот мешает. Его НЕ ОБЖАТЬ, и он не заполняет неровности плоскости блока. Нужна усадочная прокладка, которая полностью примет топографию поверхности и болты, которые постоянно будут ее прижимать. Вот по этой причине каленые болты здесь и не прокатывают. Долгое время на заводе ставили ярославский металопакет «фритекс», а сейчас снова перешли на усадочные прокладки. На приличном производстве, было бы проще обновить станочный парк и оборудование, а у автоТАЗа оказалось проще вернуться на десять шагов назад по дороге технического прогресса.

Моменты затяжки резьбовых соединений Нива Шевроле

Затяжка головки блока цилиндров. Сделай Сам!

Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано. Болты гбц нива, установка Ничего придумывать не буду, просто полное следование заводскому руководству.

Пришлось разбирать самому и фоткать на телефон. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.

Ставим звёздочку обратно на распредвал отжимает гидронатяжитель, если он мешаетустанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы.

А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае… Промывка гидрокомпенсаторов на примере гидроопор нового образца с августа года в Шевроле Ниве Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.

Оригинальные гидрокомпенсаторы нового образца имеют артикул производитель INA.

Детали и расходники:

Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ хотя многие обходятся без него.

Chevrolet Niva — Снятие головки блока

Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam Чистит и растворяет все масляные отложения влёгкую!

Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались.

Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки см.

Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи.

Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма.

После этого берём проволоку и привязываем пока только страхуем звездочку к верхнему замку капота чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса.

Теперь можно отогнуть краешек стопорной шайбы звёздочки аккуратно используем небольшое зубило и молоток и открутить болт. Итак, звёздочка снята и зафиксирована проволокой за замок капота см.

Теперь отворачиваем гайки крепления масляной рампы и снимаем её

После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест чтобы потом не перепутать

Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам рокер и ГК первого клапана в первый пакет, второго — во второй и т.

По науке, когда говорят торсион, подразумевают деформацию от скручивания. Когда говорят Ленин, подразумевают партию. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болтами ГБЦ нива шевроле.

Еще встречал назвние торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта.

По сути дела не нужна затяжка с точностью динамометрического ключа.

Конечные величины берутся угловые. В случае использования безусадочной прокладки можно использовать каленые болты. Отсоедините провода от свечей зажигания. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости. Отсоедините приемную трубу от выпускного коллектора. Выверните верхний болт крепления распорки впускной трубы и, ослабив нижний болт крепления распорки, отведите ее в сторону.

Ослабьте хомут крепления и отсоедините от дроссельного узла шланг продувки адсорбера. Ослабьте хомуты крепления и отсоедините шланги радиатора системы охлаждения от патрубка головки блока цилиндров.

Замена прокладки головки блока цилиндров Нива Шевроле

Замену прокладки головки блока цилиндров на автомобиле Нива Шевроле выполняют в случае ее пробоя, когда происходит прорыв газов в систему охлаждения, что наблюдается по бурлению жидкости, а так же из-за недостаточной компрессии в камерах сгорания, попаданию охлаждающей жидкости в масло или наоборот попадание масла в систему охлаждения. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

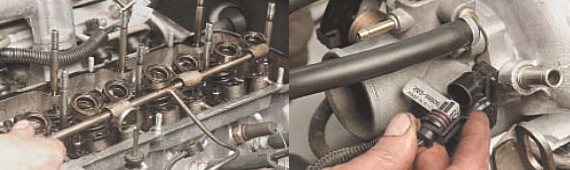

• В первую очередь производим демонтаж крышки головки блока цилиндров.
• Сливаем охлаждающую жидкость.
• От дроссельного узла и ресивера отсоединяем трос привода дроссельной заслонкой.

• Снимите корпус подшипников вместе с распределительным валом.
• Далее снимаем рычаги привода клапанов, после чего выворачиваем гидравлические опоры рычагов.

• Снимаем рампу подвода масла к гидравлическим опорам.
• Отсоедините колодку с питающими проводами от датчика положения дроссельной заслонки.

Замена прокладки ГБЦ на автомобиле Нива Шевроле

1. Снимаем проводок аккумулятора и сливаем антифриз.
2. Карбюратор освобождаем от тросиков, шлангов.
3. Демонтрируем контроллер с проводами напряжения.
4. От коллектора аккуратно снимаем экран стартера и трубки печки.
5. Снимаем датчик температуры антифриза.
6. Убираем шланг тормозного усилителя.
7. Снимаем шланги от системы охлаждения и печки.
8. Отсоединяем распредвал и клапанные рычажки.
9. Демонтируем цепь и закрепляем ее.
10. Откручиваем крепеж и снимаем головку блока цилиндров с трубой, карбюратором и коллектором.

По отзывам владельцев Шевроле Нива, нужно обратить внимание на такие тонкости:

• следует покупать именно металлический уплотнитель, как более прочный и качественный;
• если не откручивается крепеж головки, его нужно обстучать молотком – так вы минимально повредите поверхности и ключ не будет прокручиваться .

Как видите, замена прокладки дело нелегкое, его можно делать самостоятельно, только если вы хорошо владеете общими техническими знаниями, обладаете умениями и навыками. Помните, это все-таки двигатель, главная часть машины. Прежде чем вы этим займетесь, хорошо изучите схему двигателя, особенности вашей машины, делайте все не спеша, желательно с утра на свежую голову, потому что замена прокладки – вещь посильная, но требующая внимательности, скрупулезности и аккуратности.

Советы

Чтобы правильно произвести установку ГБЦ, важно не только ее правильно затянуть, но и еще множество различных нюансов. Опытные мотористыы советуют:

• Болты перед установкой почистить и смазать моторным масло, затем дать маслу стечь с болтов. Это повысит коээфициент трения и облегчет затяжку;
• Обязательно продуть все отверстия куда будут вкручиваться болты, удалить из них всю грязь и жидкость;
• Затягивать болты необходимо плавно без рывков;
• Перед установкой ГБЦ необходимо специальной линейкой проверить ее плоскость и при необходимости отшлифовать;
• Удалить остатки старой прокладки с блока и ГБЦ.

Момент затяжки деталей коробки передач

Деталь	Резьба	Момент затяжки, H*м (кгс*м)
Болт крепления шарнира на штоке выбора передач	М8х1	16,3–20,1 (1,66–2,05)
Болт крепления механизма выбора передач	М6	5,1–8,2 (0,5–0,83)
Гайка крепления хомута тяги привода переключения передач	М8	15,7–25,5 (1,6–2,6)
Гайка заднего конца первичного и вторичного валов	М20х1,5	120,8–149,2 (12,3–15,2)
Выключатель света заднего хода	М14х1,5	28,4–45,3 (2,9–4,6)
Болт крепления вилки включения передач к штоку	М8х1	11,7–18,6 (1,2–1,9)
Гайка крепления реактивной тяги к силовому агрегату	М10х1,25	51–82,4 (5,2–8,4)
Гайка крепления привода спидометра	М6	4,5–7,2 (0,45–0,73)
Гайка крепления обоймы шаровой опоры	М8х1,25	15,9–25,8 (1,6–2,6)
Болт крепления оси рычага выбора передач	М6	7,8–12,3 (0,8–1,26)
Гайка крепления задней крышки картера	М8х1,25	15,7–25,5 (1,6–2,6)
Пробка фиксатора	М16х1,5	28,4–45,3 (2,9–4,6)
Крепление рычага выбора передач на штоке	М8х1	28,4–35,0 (2,9–3,6)
Гайка крепления коробки передач к картеру сцепления	М8х1,25	15,7–25,5 (1,6–2,6)
Пробка сливного отверстия	М22х1,5	28,7–46,3 (2,9–4,7)
Опора вилки выключения сцепления	М8	15,7–25,5 (1,6–2,6)
Болт крепления направляющей втулки подшипника выключения сцепления	М6	3,8–6,2 (0,39–0,63)

Коробка передач Шевроле Нива:

1 — первичный вал; 2 — сальник первичного вала; 3 — картер сцепления; 4 — пружинная шайба; 5 — сапун; 6 — игольчатый подшипник вторичного вала; 7 — зубчатый венец синхронизатора IV передачи; 8 — вилка переключения III и IV передач; 9 — скользящая муфта синхронизатора III и IV передач; 10 — ступица муфты синхронизатора III и IV передач; 11 — шестерня и зубчатый венец синхронизатора III передачи; 12 — шестерня и зубчатый венец синхронизатора II передачи; 13 — вилка переключения I и II передач; 14 — муфта синхронизатора I и II передач; 15 — шестерня и зубчатый венец синхронизатора I передачи; 16 — промежуточный подшипник вторичного вала; 17 — ведомая шестерня передачи заднего хода; 18 — пружинная шайба; 19 — стопорное кольцо; 20 — муфта синхронизатора V передачи; 21 — тяга привода управления коробкой передач; 22 — корпус рычага переключения передач; 23 — рычаг переключения передач; 24 — ведомая шестерня V передачи; 25 — маслоотражательная шайба; 26 — распорная втулка; 27 — фланец эластичной муфты; 28 — вторичный вал; 29 — сальник вторичного вала; 30 — задний подшипник вторичного вала; 31 — подшипник блока шестерен; 32 — блок шестерен V передачи и заднего хода; 33 — болт крепления блока шестерен; 34 — упорная шайба; 35 — ступица муфты синхронизатора V передачи; 36 — промежуточная шестерня заднего хода; 37 — задняя крышка; 38 — задний подшипник промежуточного вала; 39 — нижняя крышка; 40 — пробка заливного отверстия; 41 — промежуточный вал; 42 — передний подшипник промежуточного вала; 43 — картер коробки передач; 44 — задний подшипник первичного вала; 45 — направляющая втулка подшипника выключения сцепления.

Признаки, что пробило прокладку гбц

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:Почему пробивает прокладку ГБЦ В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром

То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Причины выхода из строя прокладки ГБЦ

Трещина или прогар прокладки достаточно распространенное явление на Нива Шевроле. Автомобиль эксплуатируется в экстремальных условиях, двигатель на бездорожье работает на повышенных оборотах или с плохим охлаждением. Температура в камерах сгорания достигает 1000°C, поэтому появление малейшей трещины приводит к скорому прогару прокладки в этом месте.

Поврежденный узел легко вычислить по следующим симптомам:

• белый пар из выхлопной трубы машины (тосол попадает в цилиндры);
• падение уровня ОЖ в расширительном бачке;
• бурление тосола в расширительном бачке;
• появление эмульсии на масляном щупе и узлах ГРМ под клапанной крышкой;
• повышение уровня масла из-за попадания тосола в картер;
• подтеки масла из-под прокладки снаружи двигателя;
• двигатель начинает троить и работать с перебоями;
• низкая компрессия в цилиндрах.

Внимание! Главная причина прогара прокладки ГБЦ – это сильный перегрев двигателя, который приводит к искривлению легкосплавной головки блока и образованию щелей между блоком цилиндров. Завод изготовитель не регламентирует замену прокладки на Шевроле Нива

Она рассчитана на весь срок службы мотора – 125 тыс. км. Эта деталь одноразовая и заменяется новой при каждом снятии головки блока. Демонтаж головки двигателя может понадобиться для ремонта клапанов и их седел, замене поршней, поршневых колец

Завод изготовитель не регламентирует замену прокладки на Шевроле Нива. Она рассчитана на весь срок службы мотора – 125 тыс. км. Эта деталь одноразовая и заменяется новой при каждом снятии головки блока. Демонтаж головки двигателя может понадобиться для ремонта клапанов и их седел, замене поршней, поршневых колец.

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Обслуживание

Для достижения максимального срока эксплуатации стоит правильно обслуживать мотор

В первую очередь стоит помнить о важности своевременной замены моторного масла. Рекомендуется проводить эту работу раз в 15 тысяч километров. Каждая вторая замена должна совмещаться с промывкой

Эта рекомендация подходит для обоих моторов

Каждая вторая замена должна совмещаться с промывкой. Эта рекомендация подходит для обоих моторов.

Также стоит правильно подбирать масло. В двигатель Z18XE следует заливать только синтетику, оптимальными вариантами будет:

• 0W-30;
• 0W-40;
• 5W-30;
• 5W-40;
• 5W-50;
• 10W-40;
• 15W-40.

Его потребуется примерно 4,5 литра.

В мотор ВАЗ-2123 заливают 3,75 литра смазки, тут также оптимально будет применять синтетику. По остальным параметрам можно применять такое же масло, что и для описанного выше двигателя.

Двигатель ВАЗ-2123 имеет цепной привод ГРМ. В связи с этим его меняют достаточно редко. Средний срок эксплуатации между заменами 150 тысяч километров. При этом, производитель не регламентирует момент замены. Все определяется по признакам возникновения проблемы, в первую очередь речь идет о повышенной шумности двигателя, особенно при наборе или сбросе оборотов.

Мотор Z18XE оборудован ременным приводом. Согласно спецификациям производителя, его необходимо заменять на пробеге 60 тысяч километров. А по опыту автолюбителей, лучше это делать через 45-50 тысяч, так как есть риск обрыва. В таком случае вы получите загнутые клапана.

Размерность штатных дисков

Особенность отечественных моделей автомашин, в том числе и Нива Шевроле, является отсутствие индивидуальных дисков для определенного года выпуска автомашины.

Общепринятые размеры диска на Niva Chevrolet:

• ширина диска 8 дюймов;
• диаметр обода 15 дюймов;
• вылет ЕТ40 – расстояние между плоскостью крепежа и симметрии.

Несоблюдение данных параметров может привести к:

• быстрому износу механических деталей и узлов ходовой части автомобиля;
• чрезмерная нагрузка на колесные арки авто и их поломка, например, применение дисков с размерностью, более чем R16 и высоким профилем резины, негативно скажется на состоянии подкрылок. Его поверхность сотрется. В интернет можно увидеть большое количество фото, посвященных этой теме.

Еще одним важным параметром является разболтовка или сверловка диска. Обозначается она латинскими буквами PCD. Для Нива Шевроле она установлена заводом-изготовителем размерностью 5х139,7. Цифра 5 означает, что диск к ступице фиксируется пятью болтами, которые расположены на окружности, а расстояние между соседними крепежными болтами соответствует 139,7мм.

Центральное отверстие (DIA) колесного диска равняется 98,5мм

Поэтому при выборе колеса необходимо обратить особое внимание на этот параметр, поскольку расхождение от стандартного даже в 1мм обязательно скажется на качестве крепления диска на ступице. Через некоторое время из-за неплотной посадки ступица попросту сточится. И последний не менее важный параметр – вылет ЕТ, который не должен превышать значение 40

В противном случае, это приведет к выходу из строя внутреннего подшипника. Наиболее приемлемый вылет для Нива Шевроле – ЕТ35

И последний не менее важный параметр – вылет ЕТ, который не должен превышать значение 40. В противном случае, это приведет к выходу из строя внутреннего подшипника. Наиболее приемлемый вылет для Нива Шевроле – ЕТ35.

Приложение 1. Моменты затяжки резьбовых соединений

Момент затяжки, Н·м (кгс·м)

Болт крепления крышек коренных подшипников

Болт крепления масляного насоса

Шпилька крепления крышки сапуна

Гайка крепления крышки сапуна

Болт крепления головки цилиндров

см. разд. 4 “Двигатель”

Болт крепления головки цилиндров

Гайка шпильки крепления впускного и выпускного трубопроводов

Гайка болта крышки шатуна

Болт крепления маховика

Болт крепления башмака натяжителя цепи

Болт крепления крышки головки блока цилиндров

Гайка шпильки крепления корпуса подшипников распределительного вала

Болт крепления звездочки вала привода масляного насоса

Болт крепления звездочки распределительного вала

Болт крепления насоса охлаждающей жидкости

Гайка крепления выпускного патрубка рубашки охлаждения

Храповик коленчатого вала

Болт кронштейна генератора

Гайка крепления планки генератора

Гайка болта крепления генератора к кронштейну

Гайка крепления установочной планки к генератору

Гайка крепления кронштейна передней опоры двигателя

Гайка крепления подушки передней опоры к кронштейну поперечины

Гайка крепления поперечины задней подвески двигателя

Гайка крепления задней подвески двигателя к коробке передач

Гайка крепления задней подвески двигателя к поперечине

Болт крепления сцепления

Штуцер соединительных трубок гидропривода сцепления

Выключатель фонаря заднего хода

Болт крепления картера сцепления к двигателю

Гайка крепления картера сцепления к коробке передач

Гайка крепления картера сцепления к коробке передач

Болт крышки фиксаторов штоков

Гайка крепления задней крышки

Гайка заднего конца вторичного вала

Болт зажимной шайбы подшипника промежуточного вала

Болт крепления вилки к штоку переключения передач

Гайка крепления кронштейна подвески на оси подушки

Гайка крепления кронштейна подвески к кузову

Гайка крепления крышек картера раздаточной коробки, картера привода переднего моста, корпуса привода спидометра, кронштейна рычага управления

Выключатель блокировки дифференциала

Болт крепления вилок к штокам включения передач

Болт крепления вилок к штоку блокировки дифференциала

Болт крепления ведомой шестерни

Гайка крепления заднего подшипника ведущего вала и заднего подшипника промежуточного вала

Гайка крепления фланца карданного вала к ведущему валу и к валам привода переднего и заднего мостов

Гайка болтов крепления эластичной муфты к фланцам коробки передач и раздаточной коробки

Гайка болта крепления фланца карданного вала к фланцам редуктора переднего и заднего мостов и раздаточной коробки

Гайка крепления крышки подшипника корпуса внутреннего шарнира

Гайка крепления крышки подшипника дифференциала

Болт крепления стопорной пластины с пружинной шайбой

Болт крепления ведомой шестерни

Болт крепления картера редуктора к балке заднего моста

Болт крепления крышки подшипника дифференциала

Болт крепления ведомой шестерни

Гайка крепления фланца к ведущей шестерне

Гайка крепления подшипника полуоси и заднего тормоза

Гайка нижних болтов крепления поперечины к лонжеронам кузова

Гайка верхних болтов крепления поперечины к лонжеронам кузова

Гайка болта крепления кронштейна буфера отбоя к поперечине

Гайка болта крепления оси верхнего рычага

Гайка крепления верхнего конца амортизатора

Гайка крепления нижнего конца амортизатора

Гайка подшипников ступицы переднего колеса

Болт крепления суппорта к поворотному кулаку

Гайка крепления штанги стабилизатора поперечной устойчивости

Гайка крепления шаровых пальцев к поворотному кулаку

Гайка крепления растяжки к поперечине подвески

Гайка крепления растяжки к кузову

Гайка соединения оси нижнего рычага с поперечиной

Гайка крепления шаровых опор к рычагам подвески

Гайка болта крепления колеса

Гайка оси верхнего рычага подвески

Гайка болтов крепления поворотного рычага

Гайка крепления амортизатора

Гайка болтов крепления поперечной и продольных штанг

Гайка болта крепления кронштейна маятникового рычага

Гайка шарового пальца тяг рулевого привода**

Гайка крепления рулевого колеса

Гайка крепления кронштейна вала рулевого управления и выключения зажигания

Гайка крепления сошки

Гайка оси маятникового рычага

Гайка крепления главного цилиндра и вакуумного усилителя

Болты крепления соединения переднего тормоза

Штуцер тормозных трубок

* При затяжке гаек и болтов допускается округлять моменты затяжки до десятых значений кгс·м в пределах допуска.

** При несовпадении выреза гайки с отверстием для шплинта произведите дозатяжку (на угол, меньший 60°) для обеспечения шплинтовки.

В каких случаях на Ниве необходимо менять прокладку ГБЦ

В принципе, определенного ресурса у рассматриваемого элемента главного блока цилиндров нет, то есть прокладка заменяется при ее повреждении, которое, впрочем, обычно происходит после 60 000 или 80 000 км пробега. О поломке сигнализируют:

• попадание воздуха в систему циркуляции тосола;
• отсутствие рабочего давления в камере сгорания воздушно-топливной смеси;
• присутствие охлаждающей жидкости в смазке или, напротив, последней в тосоле (в расширительном бачке появляется масляная пленка).

Все эти проблемы приводят к нестабильной работе мотора Шевроле.

В данных ситуациях замена прокладки проводится безотлагательно.

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.
