Проверка технического состояния раздаточной коробки Chevrolet Niva

Перед осмотром все детали раздаточной коробки тщательно очистите щеткой и скребком, а затем промойте. Обдуйте детали струей сжатого воздуха. Особенно тщательно промойте и продуйте подшипники, не допуская их быстрого вращения от струи сжатого воздуха, чтобы не повредить их.

Картер и крышки

Не должно быть трещин, на поверхности расточек для подшипников не допускается износ или повреждения (вмятины, скалывания). Повреждения на поверхностях сопряжения картера с крышками могут вызвать несоосность валов и утечку масла. Мелкие повреждения зачистите напильником. При наличии повреждений или предельного износа детали замените новыми.

Сальники

Тщательно проверьте их состояние. При обнаружении даже незначительных повреждений сальники замените новыми. Ширина износа рабочей кромки сальника не должна превышать 1 мм.

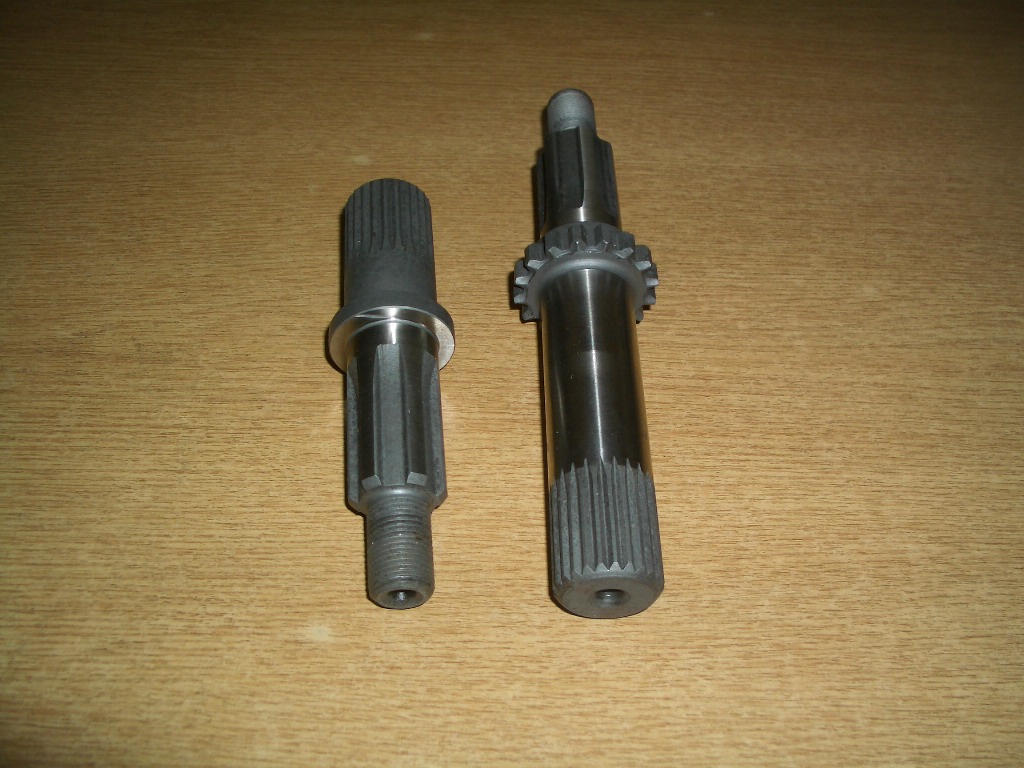

Валы

На рабочих поверхностях, резьбовой части и на шлицах валов не допускаются повреждения. Проверьте биение ведущего вала и валов привода переднего и заднего мостов, установив их на призмах и поворачивая вручную. Биение торцевой части упорных поясков для подшипников должно быть не более 0,01 мм.

При проверке промежуточного вала обратите внимание на состояние блока шестерен и ведущей шестерни привода спидометра. Не допускается выкрашивание или чрезмерный износ зубьев

Негодные детали замените.

Шестерни

При осмотре шестерен проверьте состояние зубьев и посадочных поверхностей. Не допускается выкрашивание зубьев, их чрезмерный износ. На посадочных поверхностях шестерен не должно быть задиров или следов износа, вызывающих большой зазор.

Проверьте зазор в зацеплении шестерен; монтажный зазор должен быть 0,10 мм, предельно допустимый – 0,20 мм.

Монтажный зазор между шестерней низшей передачи и втулкой, а также между ведущим валом и шестерней высшей передачи должен быть 0,05–0,10 мм, предельно допустимый – 0,15 мм. При износе, превышающем допустимые пределы, шестерни замените новыми.

Подшипники

Шариковые и роликовые подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах, роликах или шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. При проворачивании чистый, сухой подшипник не должен стучать. Ход должен быть ровным, без заеданий. Поврежденные подшипники замените.

Штоки, вилки

Не допускается деформация вилок и заедание штоков в отверстиях картера. Детали фиксаторов заменяйте новыми при обнаружении следов заеданий. Пружины фиксаторов также замените при потере упругости. Длина пружины под нагрузкой 99,15…114,85 Н (10,2… 11,8 кгс) должна быть 19 мм, в свободном состоянии – 23,3 мм.

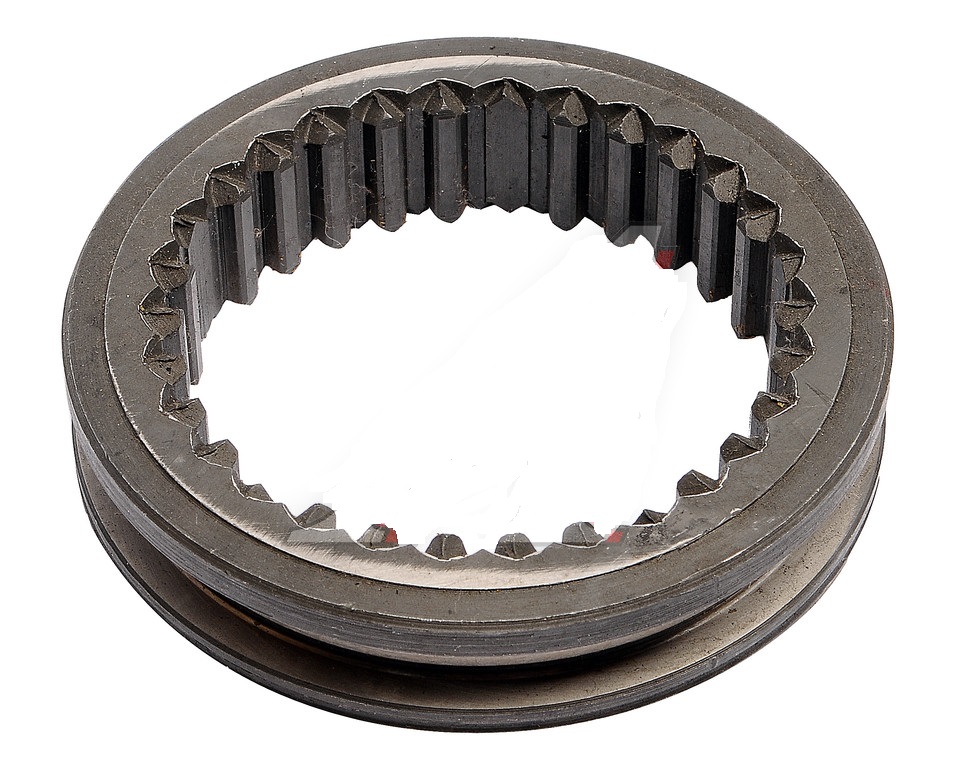

Ступицы, муфты

Проверьте, нет ли следов заедания на ступице муфты включения передач, особенно на поверхностях скольжения муфт, а также на шлицах корпуса дифференциала. Задиры и заусенцы зачистите напильником

Особое внимание обратите на состояние торцев зубьев муфты; если они разрушены или смяты, что мешает ее перемещению при переключении, замените муфту

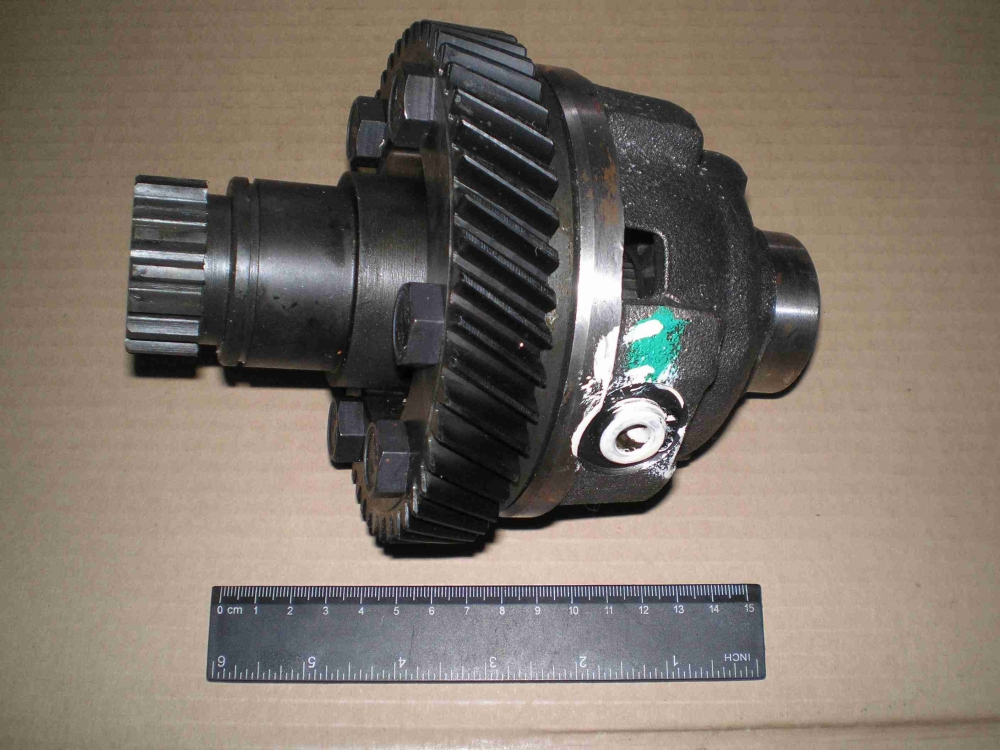

Дифференциал

Проверьте состояние поверхности оси сателлитов и отверстий в корпусе дифференциала; при наличии повреждений замените детали новыми.

Проверьте состояние поверхности шеек шестерен привода мостов и их посадочных отверстий в корпусах дифференциала, а также состояние опорных поверхностей на регулировочных шайбах и сопрягаемых с ними торцевых поверхностей на корпусах и шестернях привода мостов.

При наличии повреждений или предельного износа детали замените. При снятой пружинной шайбе убедитесь в отсутствии радиального перемещения стопорных колец 8 в канавках оси 13. В случае обнаружения люфта замените стопорные кольца.

Когда включать пониженную передачу?

Как пользоваться раздаткой на Ниве Шевроле, зачем и когда включать пониженную и блокировку? Это вроде бы банальный, но серьезный вопрос. Все просто. Вот представьте, едете вы по проселочной дороге на четвертой передаче – дорога замечательная, но тут перед вами появляется глубокая лужа, где естественно, дорожное покрытие мягкое и автомобиль будет тонуть. Для этого необходимо остановиться и включить пониженную передачу. Вы не ошиблись, да нужно действительно остановиться.

Вся причина в том, что здесь есть межосевой дифференциал, который просто не позволит вам переключиться с повышенной на пониженную и обратно. Зачем вообще нужна пониженная передача?

Вот представьте себе – вам нужно проехать по мягкому или же сильно загрязненному участку дороги. К примеру, едете вы на второй передаче и начинаете чувствовать, что автомобилю тяжело и его что-то тормозит, вы переключаетесь на первую, но ему все равно тяжко, вот для этого и существует пониженная передача. Первая пониженная передача – это как бы половина первой повышенной, то есть если вы переключитесь на вторую пониженную, вы получите первую повышенную.

{banner_content} Как правило,пониженная передача создана для бездорожья . При включенной пониженной ехать нужно и желательно резко не газовать, потому, что колеса в этот момент получают большую нагрузку и могут сделать роковую ямку, которая не даст вам двигаться дальше. В данном случае, автомобиль позволяет прочувствовать движение колес и если они начнут зарываться, то вы сразу это поймете по хаотическому движению. В данном случае, если вовремя заметить, что автомобиль начинает буксовать, можно что-то предпринять, чтобы избежать засады, например, изменить траекторию движения.

Стоит обратить внимание на то, что если вы едете по глубоким лужам или вязкой грязи, то ни в коем случае не нужно резко переключаться на вторую пониженную, так как автомобиль при повышении крутящего момента, может просто «захлебнуться», а значит, ему станет тяжело и он просто заглохнет в самый неподходящий момент. Если же вы едете, например, на третьей пониженной и чувствуете, что автомобилю становится тяжело, то следует незамедлительно переключиться на вторую или даже на первую, что также не заглохнуть в самом опасном месте

Если же вы едете, например, на третьей пониженной и чувствуете, что автомобилю становится тяжело, то следует незамедлительно переключиться на вторую или даже на первую, что также не заглохнуть в самом опасном месте.

Из чего состоит трансмиссия Шевроле Нива?

На отечественном внедорожнике предусмотрен полный привод – это значит, что во время движения на передний и задний редуктор (мост) всегда передается вращение и отключить его нельзя. Это сказывается на расходе топлива, но значительно повышает проходимость автомобиля.

Трансмиссия Шевроле Нива состоит из следующих узлов:

• сцепление и коробка переменных передач (КПП);
• раздаточная коробка;
• промежуточный вал, соединяющий два предыдущих узла;
• передний и задний карданные валы;
• передний и задний редукторы.

Отметим главные особенности каждого элемента трансмиссии, укажем наиболее частые поломки и их признаки. Это поможет проводить раннюю диагностику и избежать более серьезных проблем в будущем.

Не полная разборка коробки передач на Chevrolet Niva меняем подшипники и устраняем вибрацию – пошаговая инструкция.

Теперь приступаем к неполной разборке коробки передач на Chevrolet Niva. В нашем случае нужно снять только колокол. Держится он на 5 гайках поэтому откручиваем их.

Сразу обращаем на, то, что здесь бежал сальник поэтому, необходимо его заменить.

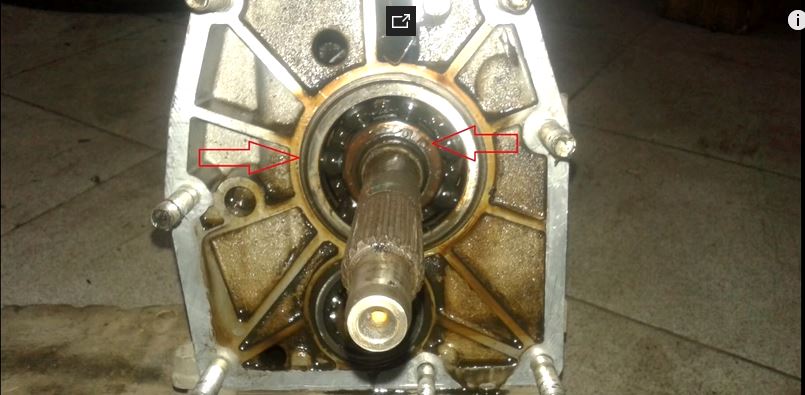

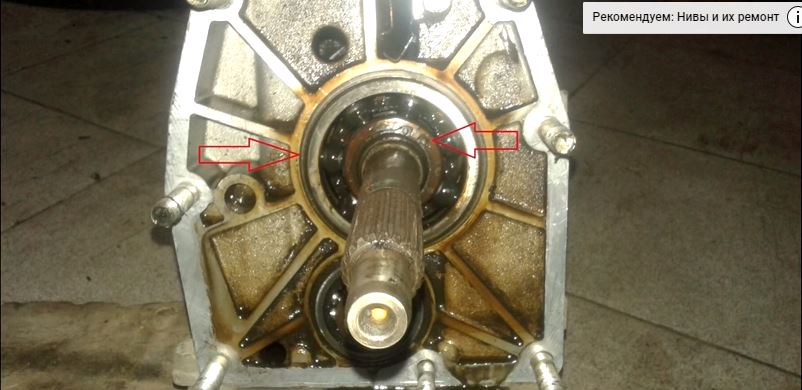

Вот фотография подшипника первичного вала. Снимаем стопоры с внешней и внутренней стороны обоймы подшипника.

Сам подшипник здесь снимается сложно, поэтому без помощника тут не обойтись. Конечно, можно тут обойтись съемником, но подходящего съемника у нас не оказалось под рукой. Поэтому мы это сделали следующим образом

• Один держал монтажками его с двух сторон, как бы вытягивая его наружу
• Я, постукивая через медную выкладку по первичному валу выбивал подшипник.

Особенности ремонта раздатки на Шевроле Нива

1. Сложность конструкции

Раздаточная коробка на Шевроле Нива имеет сложную конструкцию, состоящую из множества деталей

При ее ремонте необходимо проявлять аккуратность и внимание ко всем мелочам

2. Особенности снятия и установки

Снятие и установка раздаточной коробки на Шевроле Нива требует определенных навыков и инструментов. Рекомендуется проводить данную процедуру с помощью специального оборудования и под руководством опытного механика.

3. Необходимость проверки состояния деталей

Перед началом ремонта раздаточной коробки необходимо тщательно проверить состояние всех деталей. При обнаружении износа или повреждений рекомендуется заменить их на новые оригинальные запчасти.

4. Определение причин неисправности

При ремонте раздатки на Шевроле Нива важно правильно определить причины возникновения неисправности. Это позволит предотвратить повторное возникновение проблем и обеспечить более долгий срок эксплуатации автомобиля

5. Корректная сборка и установка раздаточной коробки

После проведения ремонта необходимо корректно собрать и установить раздаточную коробку на Шевроле Нива

Важно следовать инструкциям производителя и не допускать ошибок при сборке всех компонентов

6. Последующая настройка и проверка

После установки раздаточной коробки необходимо произвести настройку и проверку ее работы. Рекомендуется провести тест-драйв и убедиться в отсутствии шумов и вибраций, а также в правильной работе переключения передач.

Участие опытного специалиста в ремонте раздаточной коробки на Шевроле Нива является залогом качественной работы и долговечности автомобиля.

Где лучше сделать ремонт раздатки Нива Шевроле?

В случае, когда возникает необходимость в ремонте раздаточной коробки на автомобиле Нива Шевроле, многие водители задаются вопросом о том, где лучше обратиться за услугами по ремонту. Выбор места для ремонта раздатки играет важную роль, так как от этого зависит качество проведенных работ и безопасность дальнейшей эксплуатации автомобиля.

Официальный сервисный центр Нива Шевроле

Один из наиболее надежных вариантов – обратиться в официальный сервисный центр Нива Шевроле. В таких центрах работают профессиональные механики, которые имеют опыт и знания по ремонту данной марки автомобиля. Они имеют доступ к оригинальным запчастям и используют специализированные инструменты для проведения ремонта. Кроме того, в сервисных центрах обычно предоставляются гарантии на выполненные работы, что является важным аспектом для владельцев автомобилей.

Специализированный сервис по ремонту раздаток Нива Шевроле

Если у вас в городе есть сервис, специализирующийся именно на ремонте раздаток Нива Шевроле, это также может быть хорошим вариантом. Такие сервисы специализируются только на этом виде ремонта, поэтому механики, работающие там, обладают высокой квалификацией и опытом в данной области. Они обычно имеют доступ к запчастям различных производителей и могут предложить более конкурентные цены на ремонт по сравнению с официальными сервисными центрами.

Однако, при выборе такого сервисного центра важно обращать внимание на отзывы клиентов о качестве проводимого ремонта и наличие гарантий на работы. Также стоит уточнить, используются ли оригинальные или качественные аналоги запчастей

Мастер на дому или неквалифицированный ремонт

Несмотря на возможность обратиться к неквалифицированным мастерам или вызвать мастера на дом, это может быть не самым лучшим вариантом для ремонта раздатки Нива Шевроле. Такие мастера, часто предлагающие низкие цены, могут не иметь достаточного опыта и знаний для качественного ремонта. Они могут использовать некачественные запчасти и не давать гарантий на проведенные работы. Кроме того, ремонт в неспециализированных условиях может привести к дополнительным повреждениям и проблемам со стыковкой с другими узлами автомобиля.

В итоге, при выборе места для ремонта раздатки Нива Шевроле лучше обратиться в официальный сервисный центр или специализированный сервис с хорошей репутацией. Это обеспечит качественное выполнение работ, использование оригинальных или качественных аналогов запчастей и предоставление гарантий на работы. Такой подход позволит вам быть уверенным в безопасности и надежности вашего автомобиля.

Пошаговая инструкция снятия РКП и КПП на Niva Chevrolet

1. Итак, первым шагом является отсоединение отрицательной клеммы аккумулятора.

2. Следующий шаг — демонтаж центральной консоли. Мы не будем здесь подробно объяснять, как это сделать, но если вы не можете сделать это самостоятельно, лучше не продолжать работу и обратиться в профессиональную службу.

3. Давайте удалим это и сделаем следующее

4. Отсоедините выхлопную трубу от коллектора и снимите верхний кислородный датчик.

5. Как только это будет сделано, поднимите автомобиль на подъемник, чтобы нам было легче работать над ним. Если это невозможно, мы можем работать в яме.

6. Затем мы сливаем трансмиссионное масло из коробки передач и раздаточной коробки, а также из заднего и переднего редукторов.

7. Раздаточная коробка покрыта маслом.

8. Фотография коробки передач, также покрытой маслом.

9. И здесь есть очень важный момент. Все сливные пробки магнитные, поэтому после их откручивания внимательно проверьте их на наличие посторонних предметов.

10. В этом случае вилка раздаточной коробки передач и вилка задней коробки передач покрываются частицами металла. Это означает, что что-то сломалось, и мы продолжаем разбирать автомобиль.

11. Следующим шагом в разборке автомобиля является снятие резиновых муфт с заднего кардана, переднего кардана и промежуточного кардана.

12. Здесь мы снимаем датчики с коробки передач и раздаточной коробки.

13. Отсоедините кронштейн, ведущий от коробки передач к выхлопной трубе, и верхнюю переднюю пластину, закрывающую выхлопную трубу.

14. Установите трансмиссионный домкрат под раздаточной коробкой и открутите опоры с одной и с другой стороны.

15. Снимите этот болт с опоры двигателя.

16. Опустив раздаточную коробку, можно легко снять промежуточный кардан.

17. Отсоедините две клеммы от раздаточной коробки. Затем ослабьте их.

18. Теперь вы можете снять промежуточный вал с коробки передач. Снимите с него уплотнительное кольцо.

19. Кроме того, снимите рабочий цилиндр сцепления и стартер и отодвиньте их в сторону.

20. Затем ослабьте два болта на боковой стороне корпуса.

21. Затем два болта на левой стороне, один за ногой, а другой на правой стороне.

22. Далее необходимо снять задний кронштейн, который удерживает коробку передач на месте.

23. Теперь опустите коробку передач и снимите ее.

24. Рекомендуется сразу же проверить диск сцепления вместе с корзиной.

Перед демонтажем коробки передач, раздаточной коробки или любых других деталей рекомендуется тщательно их очистить. Чем лучше они очищены, тем легче на них работать.

Преодолеваем глубокую лужу

Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «влетать» в лужу с разгона, другие – включают понижающую передачу. При попадании в грязевую яму возникает большой риск гидроудара – через фильтр в цилиндры попадает вода, мотор «захлёбывается». Чтобы это исключить, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это делается для того, чтобы в случае беды (когда машина начнет проваливаться) вовремя переключиться на первую скорость и не заглохнуть. Если вы въезжаете в воду с разгона (что является более верным решением), помните, что посередине пути колеса могут застрять. Мощности двигателя не хватит, чтобы провернуть колеса – автомобиль глохнет, а мотор схватывает гидроудар.

Особенности и неисправности раздаточной коробки

Раздатка Шевроле Нивы не просто сместилась назад на 250 мм, но и поменяла угол установки на 4 градуса. Инженеры Шевроле вычислили, что именно такой угол будет оптимальным для работы шарниров карданных валов. В конструкции раздатки применяются мелкомодульные малошумящие шестерни, поэтому вой раздатки, как на старой Ниве, теперь полностью исключён.

Ещё одной распространённой неисправностью раздатки на старых Нивах была вибрация. На Шевроле этот вопрос практически решён установкой новых подушек и появлением третьей точки крепления. Это исключит не только эксплуатационные вибрации и шум, но и вероятность неправильной установки раздатки после ремонта, профилактики или устранения неисправностей.

Есть ещё одна неисправность, о которой мало кто думает, тем не менее эта проблема связана с ресурсом и выносливостью шарниров равных угловых скоростей. Дело в том, что непосредственно под хомутом крепления пыльника ШРУСов установлен металлокерамический клапан. Его задача — компенсировать избыточное давление внутри чехла, тем самым обезопасить его от разрыва, а сам ШРУС от попадания воды и грязи. Если во время ремонта или замены шарниров следить за работоспособностью металлокерамического клапана, пыльник прослужит долго и будет надёжно защищать ШРУС.

Правила применения блокировки на Ниве

Чтобы блокирующий механизм прослужил длительное время, пользуйтесь такими правилами:

1. Переключать раздатку необходимо, когда Нива не двигается.
2. Включать дифференциал можно и во время перемещения транспорта.
3. Для обеспечения эффективной и длительной работы устройства водителю Нивы желательно время от времени включать блокировку. Одного раза в неделю в зимний период вполне достаточно.

Где размещается рычаг, отвечающий за переключение? Обратите внимание на участок между крыльями, находящимися спереди, там есть 2 рычага. Один дает возможность переключать передачи на КПП, другой успешно управляет раздаткой. Основу раздаточной коробки составляет редуктор, куда входят 2 ступени

Управляющий рычаг исходит как раз из него, двигать его можно вперед и назад – таким образом на Ниве меняют передачу. Направление движения рычага влево и вправо позволяет приводить в действие блокировку дифференциала и наоборот отключать ее

Основу раздаточной коробки составляет редуктор, куда входят 2 ступени. Управляющий рычаг исходит как раз из него, двигать его можно вперед и назад – таким образом на Ниве меняют передачу. Направление движения рычага влево и вправо позволяет приводить в действие блокировку дифференциала и наоборот отключать ее.

Видео — Разборка раздатки Нива 21214 своими руками

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Chevrolet Niva 2006, 80 л. с. — запчасти

В противоположность подвеске, у неё очень слабая трансмиссия и рулевая система. Категорически не рассчитанная на рывковые и ударные нагрузки. Так возрастает нагрузка на подшипники раздатки. На рычаге переключения имеется схема. Чтобы включить понижающую передачу, необходимо сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал — потянуть влево до конца.

Также на рычаге имеются буквенные обозначения латиницей. Так, L — это пониженная передача, N — нейтральная, а Н — повышенная. Теперь давайте выясним, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздатки.

Итак, если вам предстоит преодолеть брод или лужу, следует полностью остановится и включить пониженный ряд ступеней. Даже на 5 километрах в час у вас будут проблемы с раздаточной коробкой. А вот заблокировать дифференциал можно даже на ходу. Никаких сюрпризов это не принесет.

Для чего нужна?

Разве что увеличится расход топлива ввиду постоянно работающих двух мостов и полуосей. В каких случаях требуется включать понижающую передачу на «Шевроле Ниве»? Отметим, что ее следует включать только при крайней необходимости. В противном случае возрастает нагрузка на зубья и валы. Принудительная разблокировка Иногда случается, что блокировка заклинивает — ее невозможно выключить даже при полной остановке автомобиля.

Ситуация довольно распространенная для «Шевроле Нивы». Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала.

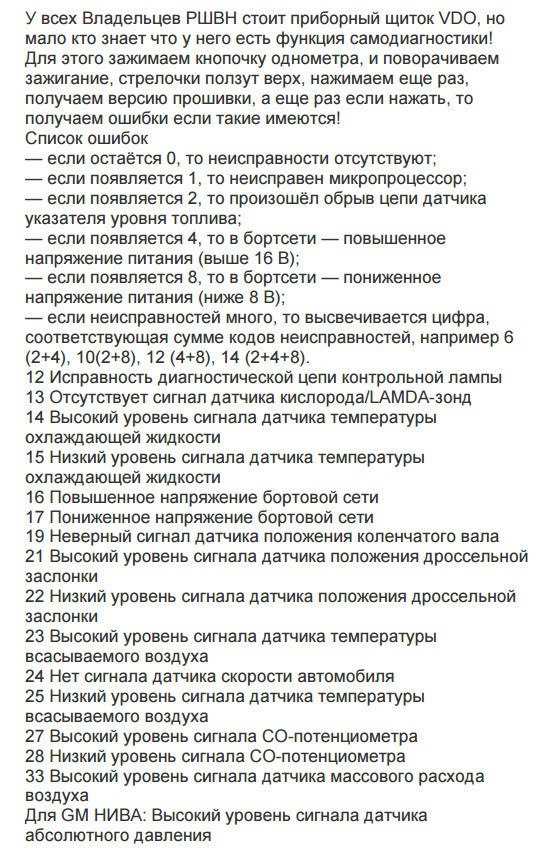

Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена.

Как быть в такой ситуации? Необходимо включить первую скорость и попытаться заново выключить узел. Двигаясь вперед-назад, вы решите проблему с заклинившим дифференциалом. А вообще межосевую блокировку рекомендуется включать только в условиях серьезного бездорожья.

На пересечении грунтовых дорог и песчаных барханов вполне достаточно понижающей передачи. Преодолеваем глубокую лужу Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Вы можете спросить — а что долго что-ли включить блокировку, а потом и выключить? Тут кроется еще один нюанс — очень часто, у многих владельцев Нивы Шевроле присутствует проблема с блокировкой — она не выключается.

Как пользоваться раздаткой на Chevrolet Niva? Видеообзор

Просто заклинило и всё, приходится так и ездить по трассе с блокировкой. Это, сами понимаете, очень вредно для машины и в таких случаях нужно обязательно её выключить.

Вариантов несколько — включаете задний ход, чуть разгоняетесь и прямо во время движения стараетесь выбить блокировку. Нужно делать это именно на скорости, срабатывает достаточно часто. Причем можно и разогнаться и вперед и также попробовать блокировку выключить. У меня тоже 1 раз заедало, однако я даже тогда заметил не сразу и это не есть гуд.

При яркой солнечной погоде порой не удается разглядеть. Ну так вот про выключение межосевой — мне удалось выключить как раз-таки при движении задним ходом.

Стоит ли говорить, что теперь я её включаю только в самых страшных случаях. В остальных других мне вполне хватает пониженной передачи. Как раз сегодня ездил до озера проверить, сошел ли лед.

Неисправности раздатки

Раздаточная коробка – сложный узел, поэтому важно правильно диагностировать неисправность и уметь оперативно ее устранить. Наиболее частым признаком некорректной ее работы служит повышенная вибрация. Если она наблюдается при движении в различных режимах, то причиной может служить износ эластичной муфты

Удостовериться в этом поможет визуальный осмотр. Вибрация при прямой нагрузке (разгон) указывает на ослабление крепления раздатки к кузову, неисправность ШРУС промежуточного вала или подклинивание шарнира одного из карданов. Если же вибрация наблюдается на постоянной скорости, то налицо проблема с балансировкой самих карданов или дифференциала

Если она наблюдается при движении в различных режимах, то причиной может служить износ эластичной муфты. Удостовериться в этом поможет визуальный осмотр. Вибрация при прямой нагрузке (разгон) указывает на ослабление крепления раздатки к кузову, неисправность ШРУС промежуточного вала или подклинивание шарнира одного из карданов. Если же вибрация наблюдается на постоянной скорости, то налицо проблема с балансировкой самих карданов или дифференциала.

Часто возникают неисправности, связанные с затрудненным переключением режимов

Здесь внимание следует уделить шарнирам механизма управления, так как они обычно забиваются грязью. Может вилка или шток деформироваться. С течением времени появляются забоины на шлицах ступиц и шестерен

Они легко устраняются шлифованием, однако для выявления дефекта приходится снимать и разбирать весь узел

С течением времени появляются забоины на шлицах ступиц и шестерен. Они легко устраняются шлифованием, однако для выявления дефекта приходится снимать и разбирать весь узел.

В качестве профилактических работ выступает своевременная замена трансмиссионной смазки. Ее выполняют каждые 45000 км

Важно в процессе эксплуатации соблюдать правила переключения режимов, а также внимательно следить за своевременной разблокировкой дифференциала

Принцип работы

Раздаточная коробка Нива Шевроле: 1 – ведомая шестерня; 2 – подшипники дифференциала; 3 – пружинная шайба; 4 – стопорное кольцо; 5 – муфта блокировки дифференциала; 6 – зубчатый венец корпуса дифференциала; 7 – зубчатый венец вала привода переднего моста; 8 – подшипник вала привода переднего моста; 9 – маслоотражатель; 10 – грязеотражатель; 11 – вал привода переднего моста; 12 – фланец; 13 – сальник; 14 – пробка отверстия для слива масла; 15 – ведомая шестерня привода спидометра; 16 – ведущая шестерня привода спидометра; 17 – пробка отверстия для заливки и контроля уровня масла; 18 – передняя крышка раздаточной коробки; 19 – роликовый подшипник промежуточного вала; 20 – кронштейн подвески раздаточной коробки; 21 – крышка подшипника ведущего вала; 22 – упорное кольцо подшипника; 23 – подшипники ведущего вала; 24 – шестерня повышающей передачи; 25 – ступица муфты переключения передач; 26 – муфта переключения передач; 27 – картер раздаточной коробки; 28 – шестерня понижающей передачи; 29 – втулка шестерни низшей передачи; 30 – вал ведущий; 31 – задняя крышка; 32 – шариковый подшипник промежуточного вала; 33 – промежуточный вал; 34 – корпус дифференциала; 35 – упорная шайба шестерни привода заднего моста; 36 – подшипник вала привода заднего моста; 37 – шестерня привода заднего моста; 38 – сателлит; 39 – ось сателлитов; 40 – стопорное кольцо оси сателлитов; 41 – ось подвески раздаточной коробки; 42 – пружинная шайба; 43 – шестерня привода переднего моста.

Независимо от модификации Нивы Шевроле, раздаточная коробка имеет одинаковую конструкцию. В соответствии с выполняемыми функциями, ее элементы можно разделить на следующие ключевые узлы:

• ведущий вал, который передает механизму усилие от МКПП;
• межосевой дифференциал, который позволяет переднему и заднему мостам вращаться не синхронно, с разными угловыми скоростями;
• узел блокировки дифференциала. Он, при необходимости связывает мосты, обеспечивая их синхронное вращение независимо от нагрузки;
• понижающая передача, которая увеличивает крутящий момент и снижает скорость движения;
• рычаг привода раздатки, через который водитель управляет ее работой.

Конструкция раздаточной коробки включает такие детали:

• ведомая шестерня;
• промежуточный вал и его подшипник;
• муфта с подшипниками дифференциала;
• ось сателлитов;
• валы, подшипники и уплотнения (сальники) приводов мостов;
• сателлиты с осью;
• корпус.

В нормальном режиме крутящий момент двигателя передается через промвал на ведущую шестерню. Последняя распределяет его через сателлиты, которые передают усилие на валы приводов мостов.

При включении пониженной передачи усилие передается через дополнительную шестерню, которая замедляет обороты и увеличивает крутящий момент. Это позволяет преодолевать крутые подъемы и сложные участки дороги.

Включение блокировки дифференциала останавливает вращение сателлитов. В результате приводы мостов начинают вращаться синхронно. Это позволяет предотвратить пробуксовку в грязи или снегу. Исключение составляет лишь диагональное вывешивание. Тут не удастся без посторонней помощи сдвинуть автомобиль с места.

Раздаточная коробка

1. ведомая шестерня;
2. подшипники дифференциала;
3. пружинная шайба;
4. стопорное кольцо;
5. муфта блокировки дифференциала;
6. зубчатый венец корпуса дифференциала;
7. зубчатый венец вала привода переднего моста;
8. подшипник вала привода переднего моста;
9. маслоотражатель;
10. грязеотражатель;
11. вал привода переднего моста;
12. фланец;
13. сальник;
14. пробка отверстия для выпуска масла;
15. ведомая шестерня привода спидометра;
16. ведущая шестерня привода спидометра;
17. пробка отверстия для заливки и контроля уровня масла;
18. передняя крышка раздаточной коробки;
19. роликовый подшипник промежуточного вала;
20. кронштейн подвески раздаточной коробки;
21. крышка подшипника ведущего вала;
22. упорное кольцо подшипника
23. подшипники ведущего вала;
24. шестерня высшей передачи;
25. ступица муфты переключения передач;
26. муфта переключения передач;
27. картер раздаточной коробки;
28. шестерня низшей передачи;
29. втулка шестерни низшей передачи;
30. вал ведущий;
31. задняя крышка;
32. шариковый подшипник промежуточного вала;
33. промежуточный вал;
34. корпус дифференциала;
35. упорная шайба шестерни привода заднего моста;
36. подшипник вала привода заднего моста;
37. шестерня привода заднего моста;
38. сателлит;
39. ось сателлитов;
40. стопорное кольцо оси сателлитов;
41. пружинная шайба;
42. шестерня привода переднего моста;
43. ось подвески раздаточной коробки

1. вилка муфты блокировки дифференциала;
2. муфта блокировки дифференциала;
3. стопорный болт вилки;
4. защитный чехол штока;
5. пружина рычага;
6. шток вилки блокировки дифференциала;
7. крышка картера привода переднего моста;
8. стопорная шайба;
9. втулка оси рычага;
10. ось рычага;
11. рычаг блокировки дифференциала;
12. шток вилки переключения передач;
13. вилка рычага управления
14. рычаг управления;
15. тяга рычага блокировки дифференциала;
16. муфта переключения передач;
17. вилка муфты переключения передач;
18. дистанционная втулка;
19. шарик фиксатора;
20. втулка пружины фиксатора;
21. пружина фиксатора;
22. выключатель контрольной лампы блокировки дифференциала;
23. ось вилки рычага управления;
24. болт крепления вилки

Определение причин вибрации раздаточной коробки

Испытание 1

Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель. Установите частоту вращения коленчатого вала двигателя, равной скорости движения автомобиля, при которой наступала вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание 2

• Если при испытании 1 вибрация не обнаружена, то установите рычаг раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.
• Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в шарнире равных угловых скоростей).

Испытание 3

Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к следующему испытанию. Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

Снятие и установка раздаточной коробки

1. Установите автомобиль на подъемник. Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение.

2. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола, отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы.

3. Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.

4. Нажмите на стержень 7 (см. рисунок ниже) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом извлеките запорную втулку 12 из канавки на стержне рычага. Снимите стержень.

1. ось вилки рычага управления;
2. втулка;
3. втулка дистанционная;
4. рычаг управления;
5. шайба;
6. гайка оси вилки;
7. стержень рычага управления;
8. рукоятка;
9. упорная подушка;
10. упругая втулка;
11. дистанционная втулка;
12. запорная втулка;
13. вилка рычага управления;
14. гайка крепления кронштейна;
15. шайба;
16. кронштейн рычага управления;
17. упорная шайба;
18. шайба;
19. гайка вилки рычага управления
