Замена раздатки нива шевроле своими руками без подъмника

Конструкция и схема трансмиссии Шевроле Нива

Трансмиссия Нивы Шевроле по принципу работы и архитектуре полностью повторяет донорский автомобиль, ВАЗ 2121 и его модификацию, ВАЗ 21213. Это значит, что привод осуществляется на все четыре колеса постоянно, без возможности отключения переднего моста. Конструкцией предусмотрен ряд понижающих передач, а также блокирующийся вручную межосевой дифференциал.

Основные элементы трансмиссии следующие:

сухое однодисковое сцепление;
пятиступенчатая коробка передач;
промежуточный вал;
раздаточная коробка;
2 карданных вала, приводящих в движение передний и задний мосты;
передний разрезной мост с отдельно закреплённым на силовом каркасе редуктором;
неразрезной, цельный задний мост с интегрированным редуктором и дифференциалом, как в классических тольяттинских моделях.

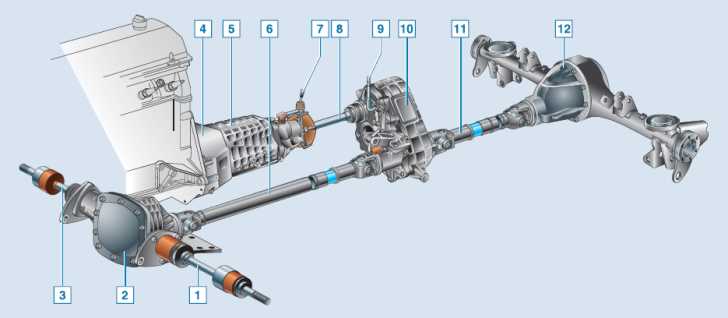

Устройство трансмиссии показано на чертеже и оно ничем не отличается от большинства внедорожников с постоянным полным приводом, равно как и принципом работы.

Крутящий момент транслируется с коленвала двигателя через сухое однодисковое сцепление на первичный вал КПП. Далее крутящий момент поступает через понижающие шестерни в коробке и передаётся через выходной вал на раздаточную коробку, где равномерно распределяется между ведущими мостами. В стоковой Шевроле Ниве отсутствует вал отбора мощности, с помощью которого можно передать вращение на лебёдку.

Видео — Центровка раздатки Нива Шевроле 2123

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

иной механизм управления (с одним рычагом);

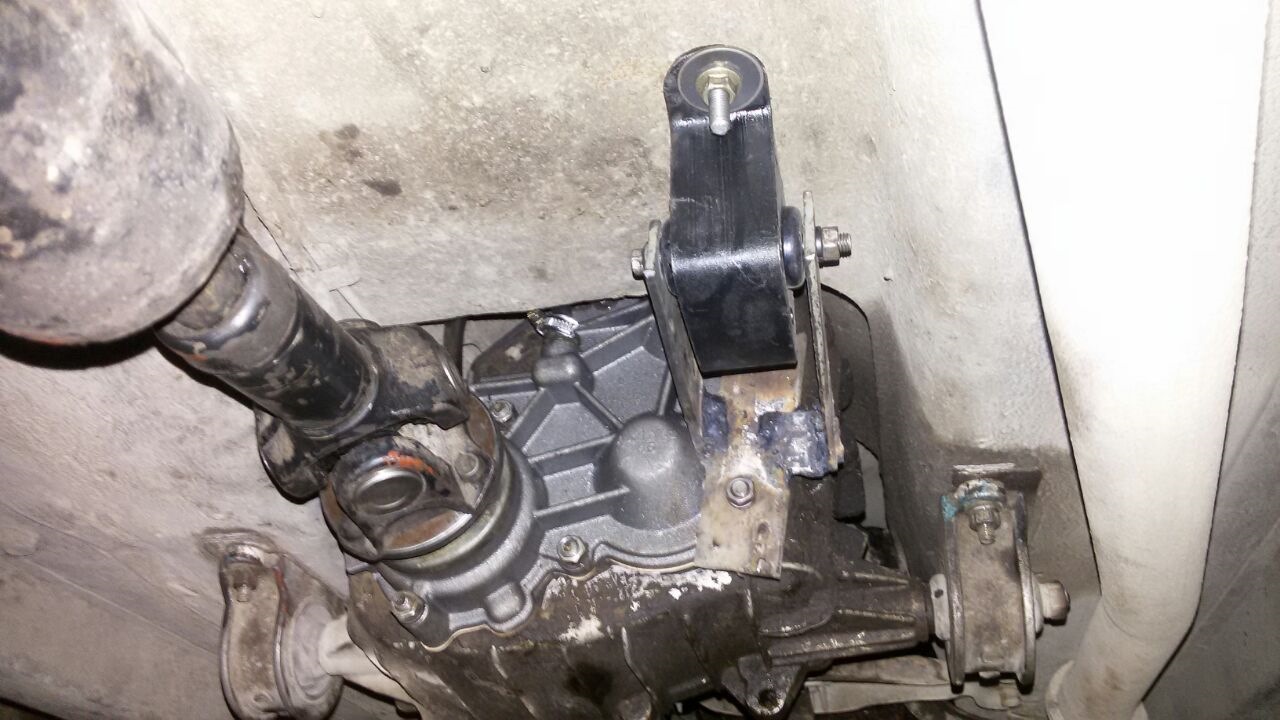

установлена дополнительная опора (на простой «Ниве» РК крепится на двух опорах, на авто ВАЗ 2123 – на трех опорах).

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
арушен осевой зазор между шестернями. Восстановите зазор путем подбора специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Устройство

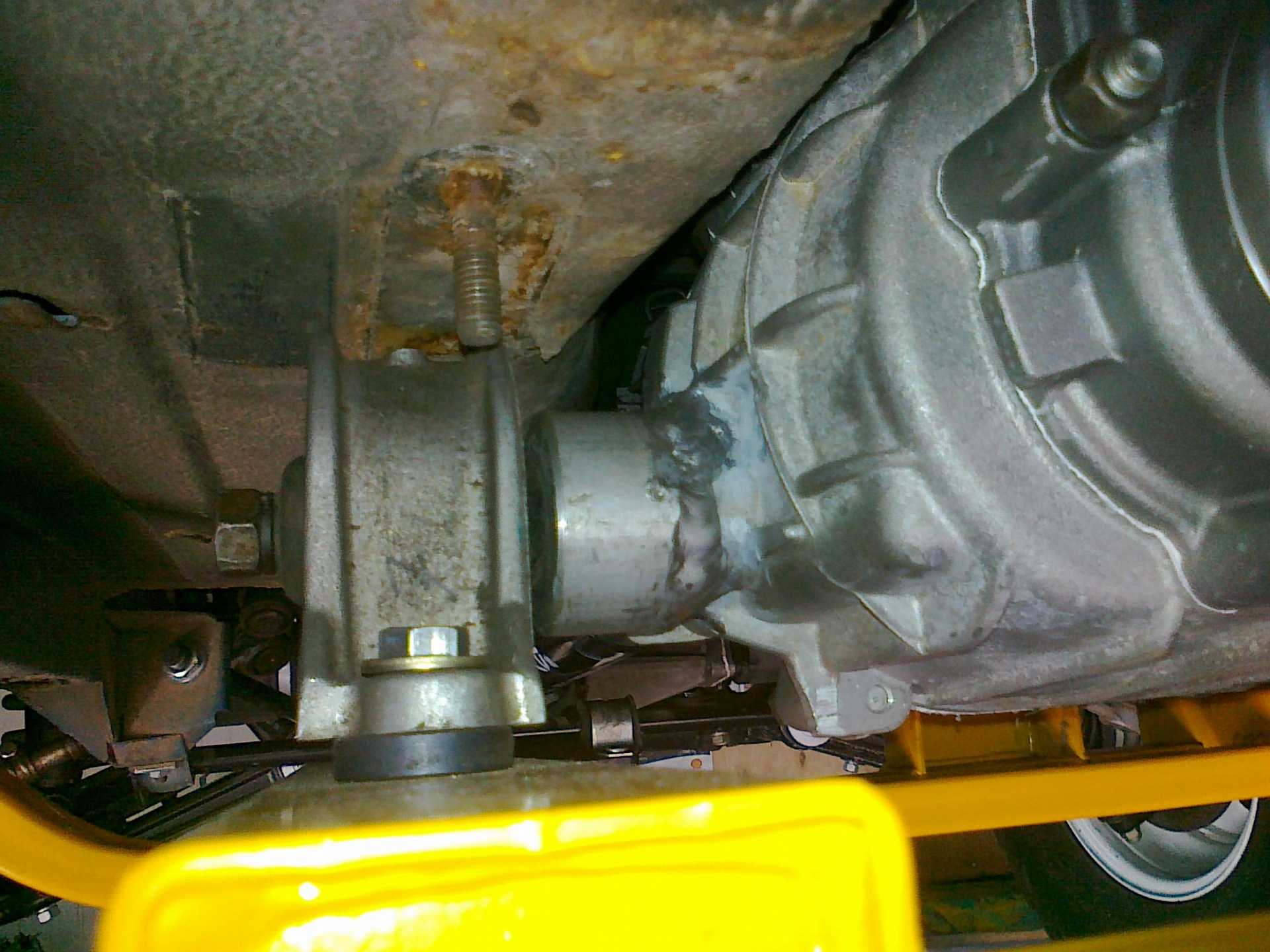

Раздаточная коробка ВАЗ 2123 устанавливается сзади КПП и крепится кронштейнами к днищу автомобиля. Она приводится в действие промежуточным валом. Крутящий момент от РК к ведущим мостам передается карданами, которые прикручены к фланцам приводных валов раздаточной коробки.

Корпус раздатки сделан из алюминиевого сплава. В верхней его части имеется люк с крышкой.

Раздаточная коробка состоит из следующих деталей:

Корпус РК.
Ведущий вал.
Рычаги управления.
Подшипники.
Шестерни.
Ведущие приводные валы (передний и задний).
Фланцы.
Корпус механизма дифференциала.
Оси.
Сателлиты.
Муфты переключений передачи и блокировки дифференциала.
Сальники.
Стопорные и упорные кольца.
Крышки корпуса.
Сапун.

Раздаточная коробка Шеви Нивы имеет три скорости:

Первая, с передаточным числом 1,2.
Нейтральную.
Пониженную (вторую), с передаточным числом 2,135.

Нейтраль позволяет временно выключить коробку переключений передач от трансмиссии. Он используется при подключении к автомобилю лебедки и других агрегатов.

Первая скорость предназначена для движения по дорогам, а вторая – для бездорожья, где требуется высокий крутящий момент при малой скорости.

Раздаточная коробка

ведомая шестерня;
подшипники дифференциала;
пружинная шайба;
стопорное кольцо;
муфта блокировки дифференциала;
зубчатый венец корпуса дифференциала;
зубчатый венец вала привода переднего моста;
подшипник вала привода переднего моста;
маслоотражатель;
грязеотражатель;
вал привода переднего моста;
фланец;
сальник;
пробка отверстия для выпуска масла;
ведомая шестерня привода спидометра;
ведущая шестерня привода спидометра;
пробка отверстия для заливки и контроля уровня масла;
передняя крышка раздаточной коробки;
роликовый подшипник промежуточного вала;
кронштейн подвески раздаточной коробки;
крышка подшипника ведущего вала;
упорное кольцо подшипника
подшипники ведущего вала;
шестерня высшей передачи;
ступица муфты переключения передач;
муфта переключения передач;
картер раздаточной коробки;
шестерня низшей передачи;
втулка шестерни низшей передачи;
вал ведущий;
задняя крышка;
шариковый подшипник промежуточного вала;
промежуточный вал;
корпус дифференциала;
упорная шайба шестерни привода заднего моста;
подшипник вала привода заднего моста;
шестерня привода заднего моста;
сателлит;
ось сателлитов;
стопорное кольцо оси сателлитов;
пружинная шайба;
шестерня привода переднего моста;
ось подвески раздаточной коробки

вилка муфты блокировки дифференциала;
муфта блокировки дифференциала;
стопорный болт вилки;
защитный чехол штока;
пружина рычага;
шток вилки блокировки дифференциала;
крышка картера привода переднего моста;
стопорная шайба;
втулка оси рычага;
ось рычага;
рычаг блокировки дифференциала;
шток вилки переключения передач;
вилка рычага управления
рычаг управления;
тяга рычага блокировки дифференциала;
муфта переключения передач;
вилка муфты переключения передач;
дистанционная втулка;
шарик фиксатора;
втулка пружины фиксатора;
пружина фиксатора;
выключатель контрольной лампы блокировки дифференциала;
ось вилки рычага управления;
болт крепления вилки

Определение причин вибрации раздаточной коробки

Испытание 1

Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель. Установите частоту вращения коленчатого вала двигателя, равной скорости движения автомобиля, при которой наступала вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание 2

Если при испытании 1 вибрация не обнаружена, то установите рычаг раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.
Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в шарнире равных угловых скоростей).

Испытание 3

Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к следующему испытанию. Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

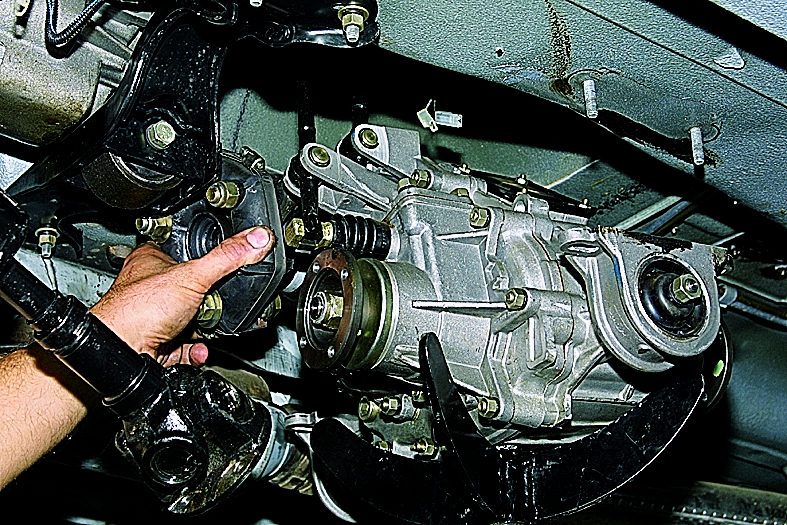

Снятие и установка раздаточной коробки

1. Установите автомобиль на подъемник. Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение.

2. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола, отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы.

3. Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.

4. Нажмите на стержень 7 (см. рисунок ниже) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом извлеките запорную втулку 12 из канавки на стержне рычага. Снимите стержень.

ось вилки рычага управления;
втулка;
втулка дистанционная;
рычаг управления;
шайба;
гайка оси вилки;
стержень рычага управления;
рукоятка;
упорная подушка;
упругая втулка;
дистанционная втулка;
запорная втулка;
вилка рычага управления;
гайка крепления кронштейна;
шайба;
кронштейн рычага управления;
упорная шайба;
шайба;
гайка вилки рычага управления

Как произвести замену масла

Если читать регламент, то масло в раздаточной коробке рекомендуется менять каждые сорок пять тысяч километров. Для замены необходимы следующие инструменты:

Ключ на двенадцать
Шприц
Емкость куда можно слить отработку

После того как инструмент готов приступаем к замене:

Выворачиваем пробку для слива масла и сливаем отработку
Закручиваем назад сливную пробку, и выкручиваем заливную

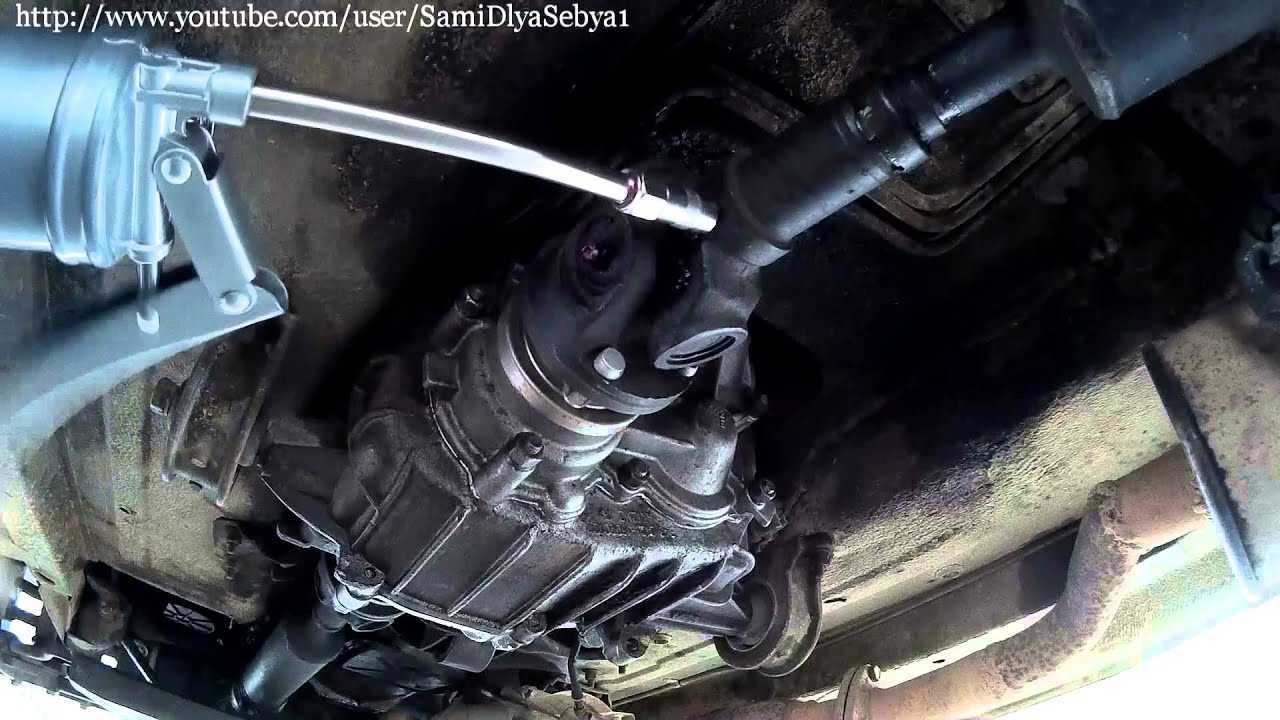

Заливаем при помощи шприца новое масло до нужного уровня, на этом процесс можно считать завершенным.

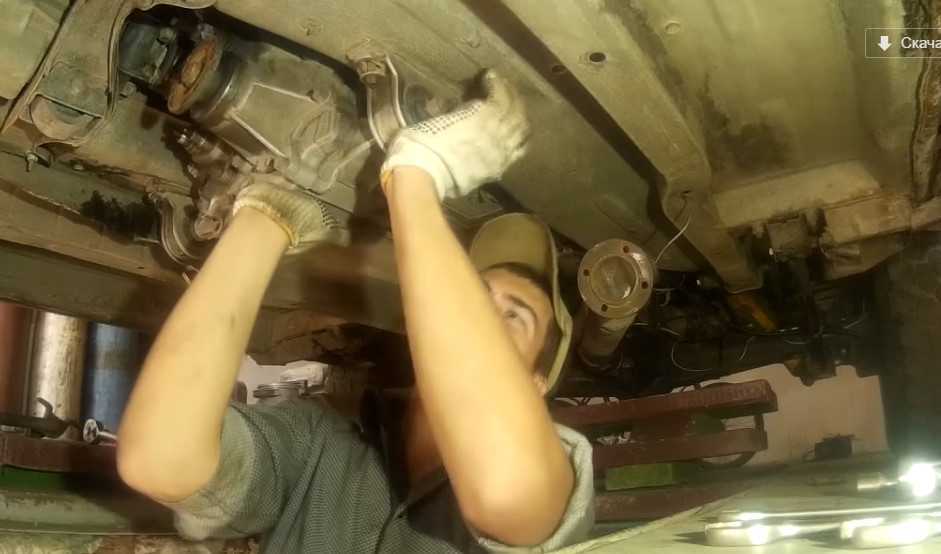

Иногда нужна на автомобиле Нива Шевроле замена раздатки, и чтобы это сделать следует произвести ее демонтаж, для этого необходимо проделать следующие действия:

Берем два ключа на тринадцать и семнадцать, и отсоединяем от нее карданные валы
От раздаточной коробки отсоединяем из салона автомобиля, чехол с рукояткой
Производим снятие чехла рычага, который отвечает за переключения привода
У имеющейся подвески коробки, ослабляем крепления
От лампы, отвечающей за блокировку дифференциала, отсоединяем все провода
Устанавливаем опору под коробку, откручиваем все гайки, которые крепят подушку, и снимаем раздатку

Чтобы она встала на свое место следует проделать все действия в обратном порядке.

Раздаточная коробка работает очень шумно, с этой проблемой сталкивается, наверное, каждый владелец Нивы, этот шум в салон передается через имеющиеся в ней рычаги. Чтобы избавится от этого воя, можно использовать два способа

Можно купить специальные бесшумные рычаги раздатки Нива, от которой подойдут они, будут стоить в районе 3000 рублей.
Можно изготовить самому, потратив при этом значительно меньше.

Для того чтобы изготовить их самостоятельно можно взять:

Ремкомплект рычага от ГАЗ 31105 от пяти ступенчатой коробки
Два рычага от ВАЗ
Штатный рычаг

При помощи болгарки нужно обрезать все элементы, до нужного уровня, а потом при помощи сварочного аппарата все это сварить. По времени это занимает около двух часов. Суть этого устройства в том, что за счет резиновых и пластиковых втулок, которые находятся на рычаге коробки, происходит гашение шума и вибрации. Рассмотрим весь принцип на примере:

Производим снятие рычага
Распиливаем до нужного нам размера, как на картинки
Рычаг, который переключает передачи, разрезаем выше сужения на один сантиметр
Рычаг от ГАЗА распиливаем ниже утолщения на полтора сантиметра
Полученные нужные нам элементы складываем вместе
Затем родной рычаг и рычаг от ГАЗА свариваем между собой
На сваренную деталь, которая получилась, одеваем имеющуюся часть от КП
У имеющегося родного рычага верхнюю часть как нужно привариваем
Получаем нужную нам конструкцию
Грунтуем и красим полученные элементы
Подрезаем верхнюю часть уплотнительных резинок, пониженной и повышенной передачи

Если все сделано правильно, их практически нельзя будет отличить отрадных. В результате проделанных действий мы получаем, включение более мягким, чем было, практически пропадает вибрация, пропадает сильный шум, а самое главное сделать это можно самому экономя при этом денежные средства.

https://youtube.com/watch?v=4z5omHvoDMg

Центровка раздатки Нивы

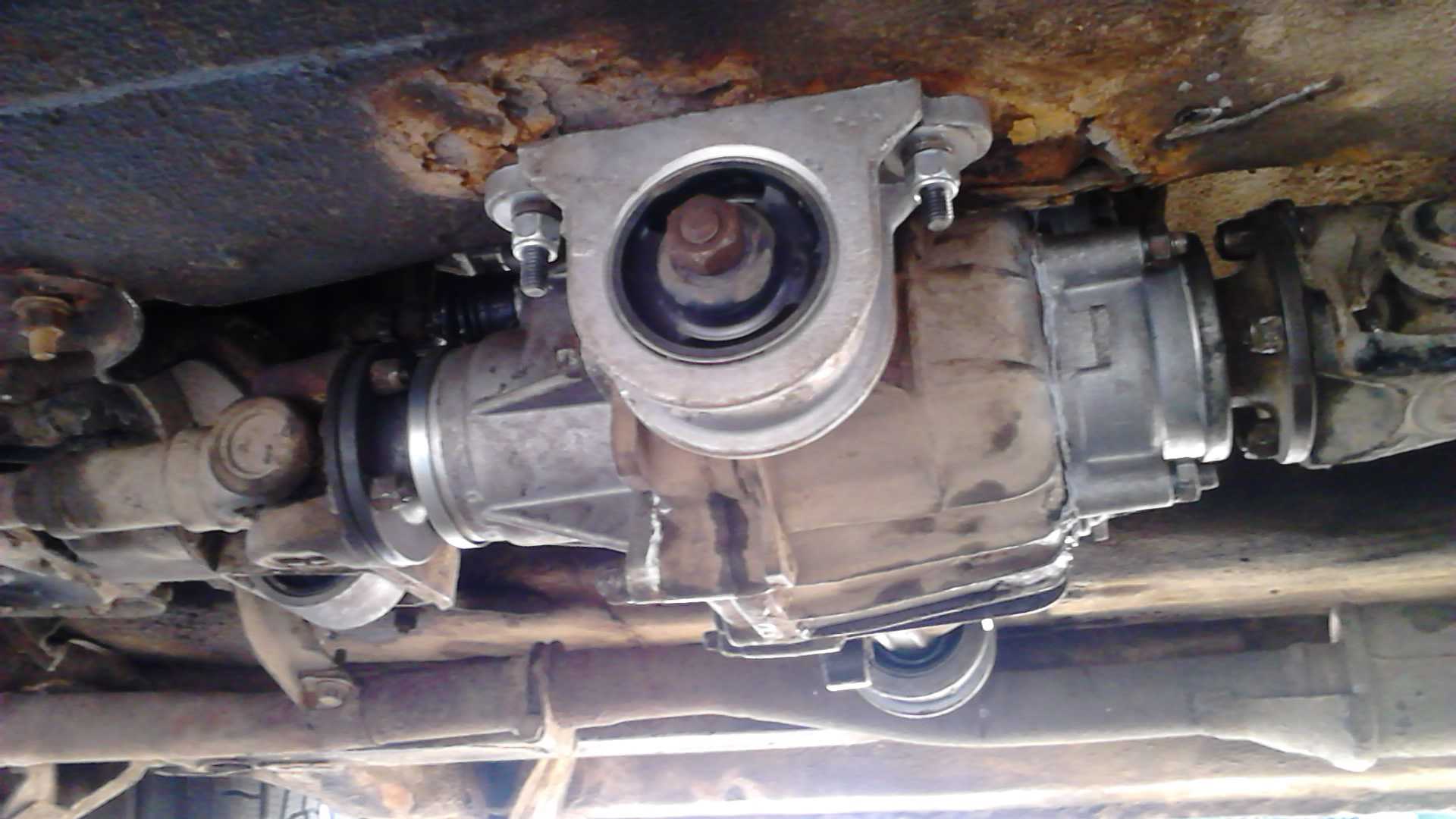

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

вывешивают машину на подъемнике;
ослабляют крепление раздатки;
запускают двигатель;
включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

ослабляем все четыре крепления опор раздатки;
закрепляем один конец проволоки на резиновой муфте карданного вала;
крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

А еще интересно: Раздаточная коробка Нива ВАЗ — ремонт и замена своими руками

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

один человек садится на место водителя, авто поднимают вместе с ним;
блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.

Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце.

Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП.

Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена.

5.6 Возможные неисправности раздаточной коробки, их причины и способы устранения

5.6. Возможные неисправности раздаточной коробки, их причины и способы устранения

Причина неисправности	Способ устранения
Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) на всех режимах движения
Выход из строя эластичной муфты промежуточного вала	Замените эластичную муфту
Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) при трогании автомобиля с места и разгоне до 80 км/ч
Не затянуты или повреждены опоры раздаточной коробки и задняя опора силового агрегата	Затяните гайки и болт крепления опор, замените поврежденные опоры
Тугое проворачивание или заедание в одной из плоскостей шарниров переднего или заднего карданных валов	Отремонтируйте карданные шарниры или замените шарниры в сборе
Неполное растормаживание стояночного тормоза	Отрегулируйте привод стояночного тормоза
Тугое проворачивание шарнира равных угловых скоростей промежуточного вала	Проверьте состояние чехла и шарнира. Если детали шарнира изношены или повреждены, то замените шарнир в сборе
Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) при установившемся режиме движения (наиболее характерна при скорости 80-90 км/ч)
Повышенный дисбаланс карданных валов	Отремонтируйте или замените карданные валы
Повышенный дисбаланс межосевого дифференциала раздаточной коробки	Замените межосевой дифференциал
Заедание карданных шарниров переднего или заднего карданных валов	Отремонтируйте шарниры или замените карданные валы в сборе
Заедание шарнира равных угловых скоростей промежуточного вала	Проверьте состояние чехла и шарнира. При повреждении деталей шарнир подлежит замене
Ослаблены гайки и болты крепления опор двигателя или повреждены опоры двигателя	Затяните гайки и болты крепления опор или замените опоры
Изгиб болтов и фланца эластичной муфты промежуточного вала	Замените болты или промежуточный карданный вал
Затрудненное переключение передач или блокирование дифференциала
Заедание муфт на шлицах ступицы, корпуса дифференциала, валов привода переднего моста	Зачистите заусенцы, забоины или задиры, замените поврежденные детали
Забоины на зубьях малого венца шестерен высшей или низшей передач, а также на зубьях муфт и на шлицах вала привода переднего моста	Зачистите забоины и заусенцы, замените поврежденные детали
Изогнута вилка или шток	Выправьте деформированные детали
Заедание рычага привода на осях	Снимите рычаг, очистите оси и втулки. Поврежденные детали замените. Смажьте детали Литолом
Загрязнение или коррозия в шарнирах привода управления	Зачистите детали, поврежденные замените
Самопроизвольное выключение передач или блокировки дифференциала
Износ зубьев шестерен и муфт	Замените изношенные детали
Снижение упругости пружин фиксаторов или износ деталей фиксаторов	Замените пружины или изношенные детали
Неполное включение передач и отсутствие блокировки дифференциала из-за деформации деталей привода или вследствие забоин на шестернях, муфтах и шлицах	Деформированные детали выправьте или замените, забоины и заусенцы зачистите, поврежденные детали замените
Утечка масла
Повреждение уплотнительных прокладок	Замените прокладки
Ослабление гаек и шпилек крепления крышек к картеру	Подтяните гайки и шпильки
Изношены или повреждены сальники валов	Замените сальники
Износ уплотнительных колец штоков привода раздаточной коробки	Замените уплотнительные кольца
Наличие раковин, пористости и поврежденных поверхностей корпусных деталей	Замените корпусные детали

Заключение

Итак, мы выяснили, что такое раздаточная коробка. Как видите, это достаточно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при пересечении трудных препятствий.

Раздаточная коробка предназначена для изменения крутящего момента по величине и распределения его между передним и задним ведущими мостами. На автомобиле установлена двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом. Управляют раздаточной коробкой (выбор повышенной либо пониженной передачи, включение/выключение блокировки дифференциала) одним рычагом через механический рычажный привод.

Замена масла в раздаточной коробке

Согласно сервисной книжке масло в раздаточной коробке необходимо заменять через каждые 45 000 км пробега.

Вам потребуются: шестигранник «на 12», шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Эту операцию удобнее выполнять на смотровой канаве или на подъемнике.

Рекомендуется сливать масло сразу после поездки, пока раздаточная коробка не остыла и масло обладает хорошей текучестью.

4. Заверните заливную пробку.

Замена сальников валов раздаточной коробки

Вам потребуются: ключ «на 24», шестигранник «на 12», шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

1. Слейте масло из раздаточной коробки (см. «Замена масла в раздаточной коробке»).

2. Отсоедините от раздаточной коробки соответствующий карданный вал (см. «Снятие и установка карданной передачи»).

Повторное использование самоконтрящихся гаек не допускается, замените их новыми!

В качестве оправки можно использовать старый сальник.

Сальники валов раздаточной коробки имеют одинаковые посадочные размеры, но противоположно направленные маслосгонные насечки. При монтаже ориентируйтесь по направлению вращения вала, указанному на сальнике.

8. Устанавливайте снятые детали в порядке, обратном снятию.

Замена привода датчика скорости

Вам потребуется ключ «на 13».

Под корпусом привода может быть установлена картонная уплотнительная прокладка. Сильно обжатую или поврежденную прокладку замените.

4. Замените неисправные детали и установите привод в порядке, обратном снятию.

Для лучшего уплотнения сопряжения корпусных деталей смажьте их, а также уплотнительную прокладку (при наличии) герметиком.

Замена подушек подвески раздаточной коробки

Вам потребуются: ключи «на 13», «на 17».

1. Установите под раздаточную коробку опору.

11. Установите детали в порядке, обратном снятию.

Замена выключателя контрольной лампы блокировки дифференциала

Вам потребуется ключ «на 27».

Заменить выключатель контрольной лампы блокировки дифференциала можно только на снятой с автомобиля раздаточной коробке, так как непосредственно на автомобиле недостаточно места для пользования ключом.

1. Снимите раздаточную коробку (см. «Снятие и установка раздаточной коробки»).

4. Устанавливайте выключатель в порядке, обратном снятию.

1. Отсоедините от раздаточной коробки все карданные валы (см. «Снятие и установка карданной передачи» и «Снятие и установка промежуточного вала»).

9. Устанавливайте раздаточную коробку в порядке, обратном снятию.

Разборка и сборка раздаточной коробки

Вам потребуются: ключи «на 10», «на 13», «на 17», «на 24», «на 27», отвертка, съемник стопорных колец, съемник подшипников, пинцет, выколотка, зубило, тиски с губками из мягкого металла.

1. Слейте масло из раздаточной коробки (см. «Замена масла в раздаточной коробке») и снимите ее с автомобиля (см. «Снятие и установка раздаточной коробки»).

Сильно обжатую или надорванную прокладку замените, смазав ее перед установкой тонким слоем герметика с обеих сторон.

Шток выдвигайте очень аккуратно, так как шарик фиксатора подпружинен и может резко вылететь из гнезда штока.

76. Устанавливайте снятые детали и собирайте дифференциал в обратном порядке.

91. С помощью съемника снимите с вала подшипник.

93. Соберите раздаточную коробку в порядке, обратном разборке.

Подшипники напрессовывайте на валы при помощи оправки, прикладывая усилие только к внутренней обойме подшипника. При запрессовке подшипника в корпус (картер) усилие прикладывайте только к наружной обойме.

Все снятые прокладки замените новыми.

Даже новые прокладки устанавливайте с применением герметика.

Видео про «Раздаточная коробка» для Chevrolet Niva

Как работает коробка передач Нива Шевроле, Раздатка Шевроле Нива

Ремонт раздаточной коробки Шевроле Нива

Использование раздатки на ниве шевроле.
