Раздатка уаз патриот: устройство, характеристики, масло, возможные поломки, ремонт коробки

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Источник

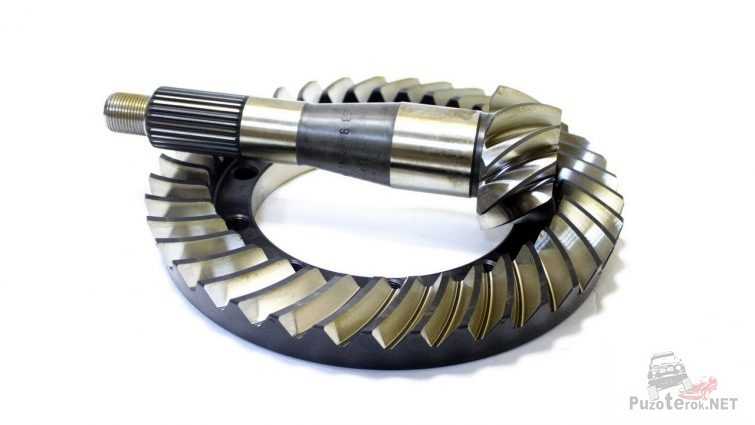

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
Уложить кольцо в посадочное гнездо.
Вставить внешние кольца подшипниковых опор ведущего вала в картер.
Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
Установить распорную муфту и вставить хвостовик в картер.
Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).Популярный контент: прямой кардан на уаз патриот
Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Полезный материал здесь: хвостовик уаз

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Это Вас заинтересует: блокировка уаз

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Читайте: зачем устанавливать хабы на УАЗ?

Обслуживание узлов

Для нормальной работы узлов трансмиссии необходимо регулярно обслуживать передний и задний мост Спайсер УАЗ Патриот. Для этого необходимо проводить визуальный осмотр на предмет потеков смазочного материала и регулярно проводить замену масла.

Производитель рекомендует менять смазку в мостах Спайсер каждые 25000-30000 километров пробега. Этот показатель может сокращаться в зависимости от условий эксплуатации и стиля вождения.

До замены масла необходимо провести следующие действия:

Прогреть трансмиссию UAZ. Для этого проехать на автомобиле от 4 до 6 км. Прогревание трансмиссионного масла необходимо для снижения его вязкости;
Для удобства проведения работ поставить машину на яму или эстакаду (некоторые автомобилисты выполняют процедуру лежа на специализированном поддоне);
Предотвратить самопроизвольное прокатывание автомобиля. Для этого установить под колёса башмаки;
Очистить поверхность в районе сливной и заливной пробки от загрязнений;
Подготовить емкость для отработанного масла. Подойдёт любой сосуд с широкой горловиной;
Открутить пробку заливной горловины;
Поставить сосуд под сливное отверстие и демонтировать заглушку;
Дождаться полного стекания смазки;
Очистить внутреннюю поверхность заглушек от загрязнений и металлической стружки;
Закрутить заглушку сливного отверстия до упора;
Залить новое масло, используя специализированный нагнетатель или шприц;
Закрутить пробку заливного отверстия до упора;
Очистить карта редуктора от потеков масла.

ВНИМАНИЕ: При замене масла рекомендуется проверить работоспособность дыхательного клапана. При необходимости очистить клапан от загрязнений

Регулировка главной пары

Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
Уложить кольцо в посадочное гнездо.
Вставить внешние кольца подшипниковых опор ведущего вала в картер.
Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
Установить распорную муфту и вставить хвостовик в картер.
Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Ремонт редуктора заднего моста( Гул редуктора, гул моста) Уаз Патриот.

Здравствуй уважаемый читатель!

До владения Патром самый сложный авторемонт который доводилось мне проводить -это замена запаски. С покупкой патра, все чаще стал вспоминать мечту одного слесаря » чтобы напильник не грелся». После 100000 машина стала хандрить, неожиданно возник вой заднего редуктора под нагрузкой.

Осмотрел хвостовик — гайка хвостовика открутилась, закрутил, гул остался.

Снял крышку редуктора для осмотра главной пары.

По записи в техническом журнале не так давно делал замену сальника хвостовика ЗМ и на мой вопрос о моменте затяжки, слесарь сказал, что определяет от руки.

Стал изучать тему, специалистов не знаю, решил попробовать научиться ремонтировать самостоятельно.

Перед началом работ заказал недостающий инструмент(часовой индикатор и т.п.) и запчасти (главная пара и т.п), смета получилась внушительная. Договорился о предоставлении подъемника на пару дней. После демонтажа предварительный осмотр вроде не выявил критичного износа на главной паре, подшипниках. Пятно контакта толком разглядеть не удалось, но вроде хвостовик ушел в сторону кардана и пятно по наружному краю( пыльнул из баллончика краской, заказанная специальная паста-Permatex Prussian Blue – Артикул 80038 пока не пришла). Замерил индикатором зазор между ведомой и ведущей шестерней-0,5 мм, в два раза больше требуемого ( в трансмиссии чувствовались удары).

Решил пока не хватает еще одной «приспособы»(для замера расстояния для подбора рег. кольца для хвостовика), съемника подшипников, мало регулировочных колец разного номинала, ограничиться заменой подшипников на хвостовике, маслоотражательного кольца, фланца и сальника и регулировкой затяжки гайки хвостовика( с заменой гайки и новой втулкой). Идея обоймы и ролики подшипников хвостовика имеют износ и хвостовик просел. Слесарь из сервиса помог мне снять с помощью болгарки большой подшипник с хвостовика(болгаркой так пока и не обзавелся). Далее выбил старые и забил новые обоймы в картер, напрессовал с помощью старого подшипника новый на хвостовик. Гайку хвостовика на фиксатор резьбы, закернил. Заменил прокладку на крышке редуктора, крышку на герметик, заменил болты крышки.По итогам работ

боковой зазор 0,32, думаю поставить шайбу 3,6 мм(стоковая дифа 3.5 мм, хвостовика 2.8 мм) и на этом пока остановиться. Когда выехал на пробную поездку, машина удивительно тихо тронулась. Съездил в Москву( сдал ненужные запчасти- ГП и пр.), заодно и проверил, гул совсем не ушел, теперь он есть при резком сбросе газа, картер вроде сильно не греется, кидал снежками, снег быстро тает, но вода не шипит.

Через неделю решил сделать ТО ЗМ.

При снятии заднего кардана обнаружился дикий осевой люфт на хвостовике, при этом гайка на месте. На магните сливной гайки стружка(пробег не более 500 км после ремонта и смены масла). Думаю или подшипники просели при обкатке (затягивал все по верхним значениям) или не добил обоймы подшипников(хотя при работах этот момент заметил и контролировал) или втулка. При этом боковой зазор увеличился на 0,1мм и стал примерно 0,4(среднее 0,36). Разобрал и собрал все заново с полной регулировкой. Поставил регулировочную шайбу на диф номиналом 3,6 мм(сток 3,5 мм), других не было. Зазор стал в среднем 0,26мм(на 0,01 мм больше требуемого). Пятно контакта в норме. Гул и удары в трансмиссии пропали во всем диапазоне, разгонял до 120, резко сбрасывал газ. Масло залил примерно на 200 гр выше нормы. Мой вывод для себя лично: загудел мост срочно на осмотр, осевой люфт ест главную пару адски, новая распорная втулка обязательно, регулировка и сборка строго по мануалу. Если дело дойдет до замены ГП нужно будет заказать у токаря при способу для замера размеров при подборе рег. шайбы хвостовика и набор рег.колец.

35000 км пробега после ремонта, гула нет.

Люфта в хвостовике нет, хотя в этот интервал умерли три(!) задних крестовины заднего карданного вала. Причина их выхода из строя видимо лифт доп. пружинами.

40000 пробега после ремонта (общий пробег ГП-146000 км) или почти два года.

Мост опять видимо загудел, пока не сильно. Течь сальника хвостовика. Думаю из-за заднего карданного вала, опять разбита крестовина у хвостовика. Ранее на хвостовике диагностировал поперечный люфт, продольного люфта не было. Пружины снял. Кстати поставил пружины через несколько дней, после ремонта ГП и хоть вроде один раз их снимал, проблем они мне видимо добавили много. Тюнинг зло:)

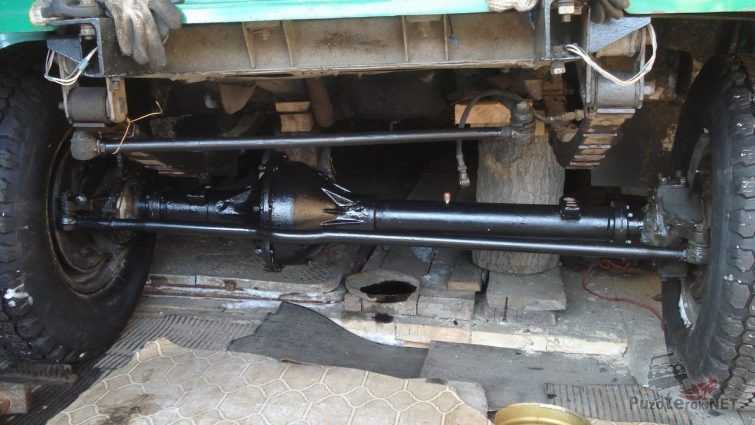

Устройство и схема заднего моста УАЗ Патриот

Задний мост УАЗ Патриот называется Спайсер. Он является ведущим на джипе, поэтому его и считают внедорожником. Как и предыдущая модель УАЗа, Патриот комплектуется одноступенчатым ведущим мостом. Его конструкция проста — это пустая труба, на конце которой внедрены ступичные подшипники. Посередине этой конструкции внедрили редуктор, который принимает крутящий момент, передающийся по карданному валу. К редуктору подсоединены полуоси, которые подводятся к колесам. Основными частями заднего моста считаются:

дифференциал;
полуоси;
главная пара.

Внешний вид Спайсера представлен картером, в нем соединяются полуоси. Нижняя часть этого картера хранит смазку, которая разбрызгивается во время движения автомобиля. Масло попадает на дифференциал и главную пару.

Интересно! Ступица УАЗ Патриот

Дифференциал — это зубчатая шестеренка, задача которой — перенести крутящий момент с кардана на полуоси. Масло меняется благодаря техническому отверстию сбоку картера.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2015 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.

Контроль и плановое обслуживание

Опытные владельцы внедорожников УАЗ Патриот особое значение уделяют регулярной проверке состояния сальников. При необходимости проведения работ по замене новые сальники обязательно смазываются ЛИтолом-24. Конструкция переднего моста позволяет производить такие ремонтные работы при первой необходимости.

Конструкция моста Спайсер, который устанавливается на УАЗах Патриот, достаточно проста конструктивно. Благодаря этому как обслуживание, так и ремонт можно выполнять самостоятельно, имея в арсенале основной инструментарий. Длительная эксплуатация всегда основывается на регулярном плановом обслуживании.

Видео-обзор переднего моста внедорожника УАЗ Патриот:

Источники

https://MyUazPatriot.ru/voprosy-i-otvety/gde-nahoditsya-i-kak-ustroen-perednij-most-na-uaz-patriot
https://www.uazbuka.ru/most/front_axle_spicer.html
https://krossovers.ru/vnedorozhniki/perednij-most-uaz-patriot-ustrojstvo-i-remont.html
https://prohodimets.ru/transmissiya/uaz-patriot-shrus.html

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

передний мост — 132 кг
задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

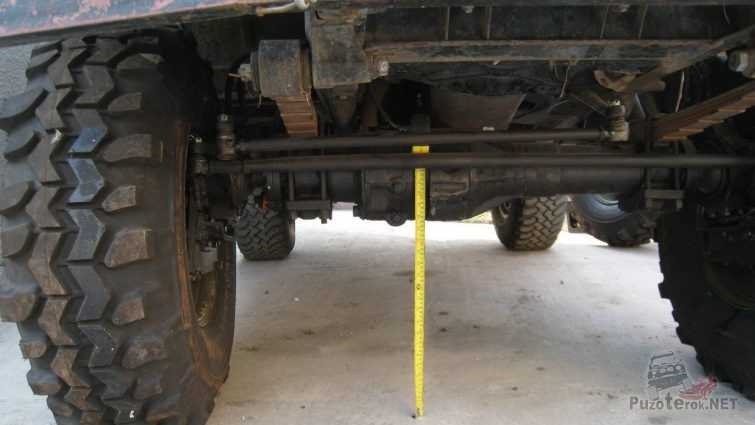

Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
Колея: 1445 мм
Колея редукторных мостов УАЗ Барс: 1600 мм
Вес переднего военного моста УАЗ: 140 кг
Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

Техобслуживание раздаточной коробки

Как и любое другое устройство автомобиля, для стабильной работы раздатка УАЗ Патриот требует систематического ухода, поскольку внедорожник нередко эксплуатируется в затрудненных условиях, и его узлы подвергаются повышенным нагрузкам. Необходимо регулярно проверять уровень трансмиссионного масла и вовремя осуществлять его замену.

Указания производителя о периодичности замены трансмиссионки УАЗ Патриот содержатся в предлагающемся к машине руководстве пользователя. Для новых авто, недавно покинувших конвейер, процедура первичной смены трансмиссионной жидкости предписана не позднее, чем через 5 тыс. км. пробега. Настолько небольшой интервал обусловлен тем, что в ходе притирки новых деталей друг к другу, происходящей при обкатке автомобиля, существует высокая вероятность появления металлических частиц, которые способны отрицательно повлиять на долговечность механизмов.

Дальнейшая ротация трансмиссионного масла рекомендована после каждых 30 тыс. км пробега (примерно 2 года езды) + проверка через каждые 15 тыс. Однако нужно понимать, что длительность промежутков между заменами может зависеть от условий эксплуатации транспорта и качества заливаемого в трансмиссию продукта.

Какое масло лучше использовать?

Применение высококачественного продукта, рекомендованного производителем или аналогичного – залог надлежащей работы автомобиля и долговечности его деталей. В руководстве по эксплуатации УАЗ Патриот рекомендовано использование для тех или иных узлов трансмиссии масел с разными показателями. Однако на практике не очень целесообразно приобретать сразу три сорта жидкости, тем более что продается оно в таре от 1 л. и у вас будут существенные остатки.

Что специалисты рекомендуют заливать во все трансмиссионные узлы

Масло	Для чего
75W90 API GL 4	Хорошо себя зарекомендовавшее на раздатке Даймос
и 75W90 API GL 3	В случае с раздаткой УАЗ Патриот старого типа.

Объем масла, требующийся для раздатки УАЗ Патриот, как указано в руководстве, ровняется 0,7 литра, для мостов – 2,7 л (1,4 для переднего и 1,3 для заднего) и 2,5 л для КПП. Соответственно, если вы решите использовать одну и ту же трансмиссионку для всех узлов, вам понадобится 6 л масла.

Проверяется уровень мерным щупом, которым должен быть оборудован автомобиль

При этом нужно принять во внимание, что активная эксплуатация авто может приводить к понижению уровня масла до 8 мм относительно указанного уровня. В таком случае в выравнивании уровня масла нужды нет, поскольку общий его объем обеспечит надлежащую работу всех узлов

Процедура замены масла

Перед этим надо проехать порядка 10 км, чтобы жидкость в системе разжижилась нагревшись и быстро слилась. Загнав автомобиль на яму, находим сливное и заливное отверстия, устанавливаем под сливное емкость, в которую будет стекать отработка. Очищаем прилегающую к указанным отверстиям поверхность от грязи. Затем откручиваем ключом пробку заливного отверстия чтобы сбросить давление.

Откручиваем пробку сливного отверстия, стараясь не обжечься горячим маслом. Дожидаемся, пока отработка полностью стечет, после чего плотно закручиваем пробку слива и заливаем при помощи технического шприца свежее масло пока оно не начнет вытекать обратно. Не забываем в конце закрутить пробку заливной горловины.

Вместе с заменой масла в раздаточной коробке УАЗ Патриот рекомендуется заменять его и в коробке передач. После замены масла надо проехать на машине несколько километров, после чего снова загнать на яму или эстакаду и произвести осмотр трансмиссии на предмет утечки. Обнаружив протекание масла, нужно выявить причину и устранить ее путем подтягивания крепежных элементов или замены неисправных сальников, манжет и заглушек. Все ключевые крепления трансмиссии нужно регулярно проверять и при необходимости подтягивать.

Детали раздаточной коробки УАЗ Патриот предназначены для эксплуатации в агрессивных условиях. Поэтому они отличаются повышенной прочностью. Однако же срок ее надлежащей службы зависит в конечном счете от того, насколько тщательно владелец соблюдает инструкции по обслуживанию.

Регулировка моста УАЗ Патриот

При эксплуатации автомобиля УАЗ(буханка), который эксплуатируется по бездорожью надо следить за ходовой частью, а также подвеской. Важная деталь у автомобиля это мосты. Так вот при заезде на яму обнаружили люфт на хвостовике заднего моста. Если люфт уже большой необходимо выяснить причину, скорее всего вышел из строя подшипник. Всегда есть несколько вариантов решения проблемы или ехать к мастерам редукторщикам или разобраться во всем самому и вникнуть в проблему.Пытаемся разобраться сами.

Подготовка

Для начала сливаем масло с заднего моста.

Берем специальный ключ шестигранник , поддон для слива масла и специальный шприц для слива масла. Откручиваем кардан, снимаем крышку.Разбираем хвостовик, мантируем сальник. Сальник легко демонтируется с помощью отвертки, сразу на замену покупаем новый. Также необходимо приобрести прокладки для дальнейшего соединения деталей между собой. Для дальнейшего соединения необходимо приобрести красный герметик и мягкий резьбовой фиксатор. На такой фиксатор хорошо сажать все карданные болты. Думали обойдемся небольшой разборкой хвостовика, но не тут то было, придется полностью разбирать задний мост.

Источник

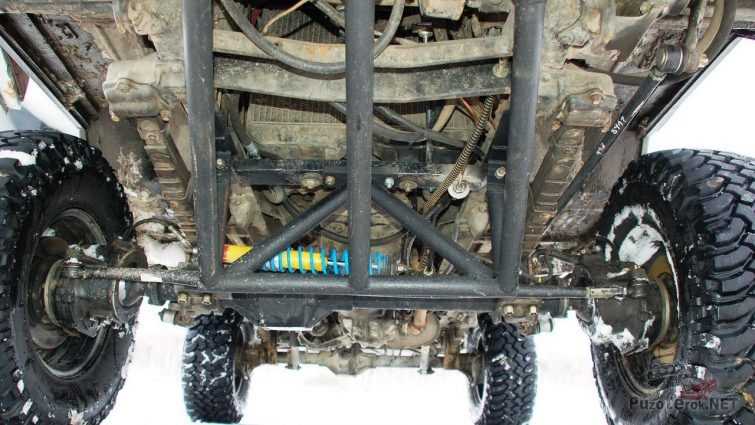

Устройство и устранение поломок заднего моста

Задний мост — это опора, внутри нее располагается основная передача полуоси, дифференциал.

Он может быть двух категорий: с одинарной главной передачей или дополнительной колесной. Колесные регуляторы, которые наращивают вращающий момент и передают его к ступицам проводящих колес, размещены по концам балки.

Колесные роликоподшипники опираются на корпусы регуляторов. Редукторы колес обеспечивают огромный путевой просвет и представляют собой шестеренки, зацепленные внутри. Главная передача коническая, со спиральным зубом, подшипниковым узлом, который имеет главную шестерню и привод конической формы с 4 сателлитами. Сателлит — это зубчатое колесо, компактное, простое, редко выходит из строя, способствует быстрому, легкому переключению передачи.

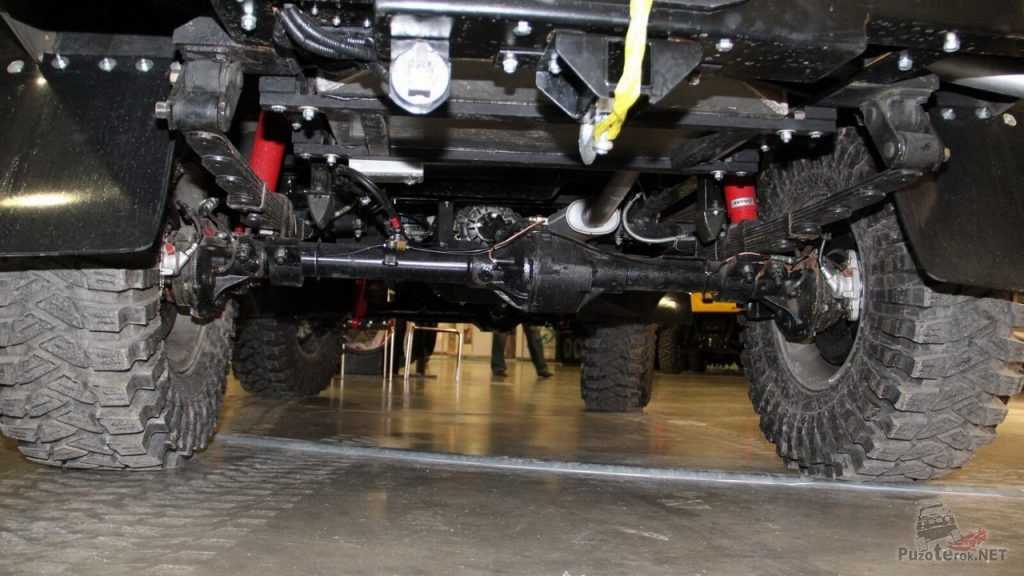

Картер узла

Картер имеет сливное и заливное отверстие, в нем находится определенное количество масла для смазки колесного гидравлического регулятора.

Опора заднего преобразователя разъединяется, состоит из таких элементов, как крышка, защита от загрязнений, запрессованные кожухи полуосей. Его габариты уменьшены, передаточное число — до 2.77.

Ведомая заднего мостового редуктора укрепляется на валу. Он установлен в роликоподшипнике и втулке, затягивается посредством гайки, закрепляется в паз вала. Концы валов редуктора имеют подвижные муфты, помогающие группировать, разделять валы со ступицами колес в случае такой необходимости.

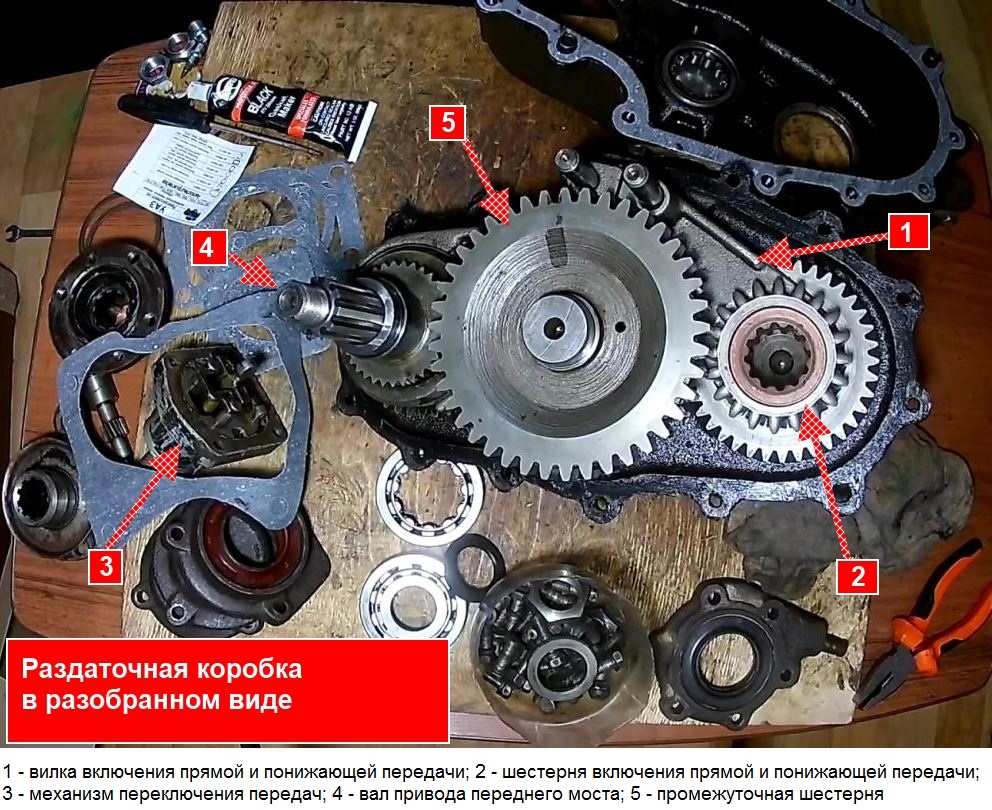

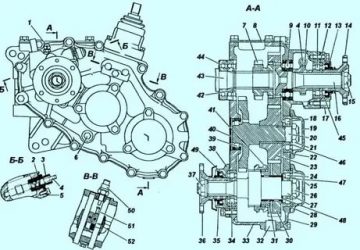

Раздаточная коробка уаз патриот: устройство и ремонт
