Сборка двигателя ваз 21011 своими руками

Стоит ли делать капремонт двигателя

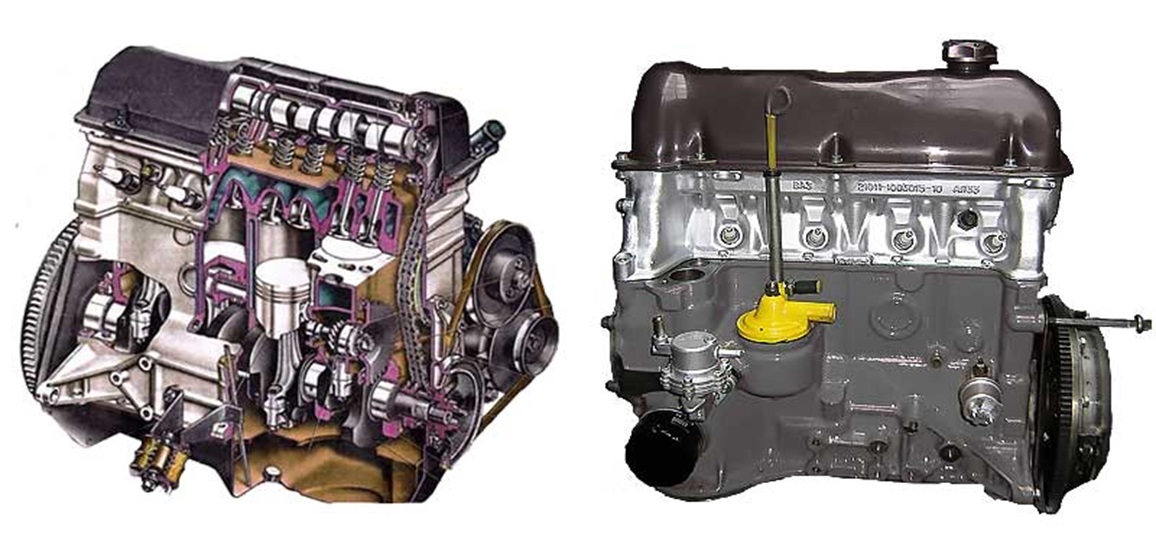

Двигатель на 2101-2107 разрабатывался еще итальянцами в 50-е года прошлого века. С тех пор конструкция ничем не изменилась, только в 2007 году модель 2107 оснастили инжектором. Двигатель очень простой, и при наличии книги по ремонту, а так же набора инструментов, можно успешно произвести качественный ремонт двигателя. Стоимость «капиталки», даже при условии идеальных условий ремонта, выходит недорого.

Касательно ресурса: согласно заявлению завода-изготовителя, двигателя «ходят» 120000 км, после чего растачивается блок под ремонтный размер, и так еще 2 раза, после чего блок можно выбрасывать. При условии качественных запчастей, правильной дефектовке, использования качественной смазки, и профессиональной сборки, наш мотор может проехать 150-200 тысяч, от замены до замены масла и некоторых расходных материалов.

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

• набор ключей;
• набор отверток;
• микрометр;
• расходные материалы (вкладыши, сальники, полукольца);
• динамометрический ключ.

Набор инструментов для ремонта

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала. Для коренных допустимый размер — 0,15 мм, для шатунных — 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют. Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм. Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Этапы

Установка коленчатого вала на ВАЗ 2106 производится в следующей последовательности:

1. Сначала запрессовывается опорный подшипник первичного вала.
2. Далее надо установить новые вкладыши. Коренные вкладыши устанавливаются необходимого ремонтного размера. Шатунные одинакового размера, поэтому взаимозаменяемы. При установке нужно следить за тем, чтобы не перепутать вкладыши Шатунные вкладыши меньше коренных по диаметру и не имеют кольцевых канавок.
3. Затем нужно вмонтировать упорные полукольца в постель 5-го коренного подшипника. При этом канавки должны быть направлены к коленчатому валу. Полукольца подбираются согласно допускам.

Замена изношенных деталей

Коренные и шатунные шейки нужно смазать моторным маслом.
Теперь коленвал следует уложить в блок.
По меткам устанавливаются крышки подшипников. Поверхность подшипников и шеек следует хорошо вытереть чистой ветошью. При установке крышек нужно следить, чтобы стрелки, нанесенные на них, были направлены вперед по силовому агрегату. Болты крепления нужно подмазать моторным маслом и затянуть с моментом 68-84 Нм.
Далее монтируются шатунные вкладыши и крепятся шатуны. Момент затягивания не должен превышать 54 Нм.
Проверяем вращение коленчатого вала, он должен вращаться свободно, легко без люфтов и заеданий.
Затем нужно установить задний сальник коленчатого вала.
Далее на блок устанавливается поддон картера двигателя.
При шлифовке в любом случае необходима замена переднего сальника. Его нужно устанавливать на блок вместе с крышкой.
Затянув переднюю крышку, можно устанавливать шкив коленвала.
Затем на силовой агрегат устанавливается промежуточный вал, детали ГРМ и ГБЦ.
Затем нужно отрегулировать натяжение цепи.
Далее устанавливаются метки на распредвале и коленвале.
Затем монтируются оставшиеся детали и узлы двигателя.
После установки ремня генератора необходимо отрегулировать его натяжение.
На последнем этапе устанавливается и регулируется зажигание.

При установке прокладок следует использовать герметик, чтобы обеспечить надежную герметизацию и исключить протекание рабочих жидкостей при дальнейшей эксплуатации автомобиля.

Таким образом, ремонт коленвала на ВАЗ 2106 может выполнить даже водитель с небольшим опытом ремонтных работ, при этом значительно можно сэкономить на услугах автосервиса.

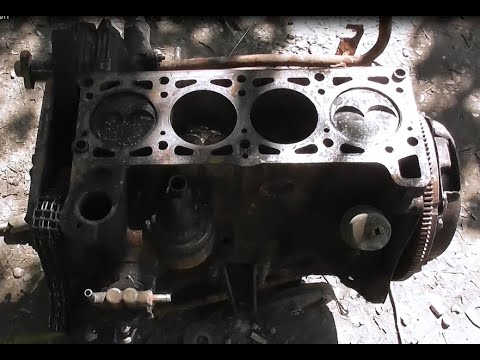

Ремонт двигателя ВАЗ 2101

Ремонт силового агрегата «копейки», связанный с заменой элементов поршневой группы, а также деталей коленчатого вала производится после его снятия с автомобиля. Что касается коробки переключения передач, то её можно не демонтировать. Рассмотрим наиболее простой способ демонтажа мотора без КПП.

Снятие двигателя ВАЗ 2101

Чтобы демонтировать мотор ВАЗ 2101, потребуются:

• гараж со смотровой ямой и тельфером (подъёмным устройством);
• набор гаечных ключей и отвёрток;
• ёмкость для сбора охлаждающей жидкости объёмом не менее 5 л;
• маркер или кусочек мела;
• два старых одеяла (покрывала) для защиты передних крыльев машины при извлечении двигателя из моторного отсека.

Порядок работ следующий:

1. Загоняем машину на смотровую яму.
2. Отсоединяем капот от кузова машины, откручивая гайки его крепления к навесам. Для того чтобы в последствии не мучиться с выставлением зазоров капота, перед его снятием обводим маркером по контуру навесы. Эти метки помогут установить капот в том положении, как он стоял раньше.
3. Накрываем одеялом передние крылья автомобиля.
4. Сливаем охлаждающую жидкость из блока цилиндров, открутив сливную пробку и подставив под неё заранее подготовленную сухую ёмкость.

Причины поломки

Износ деталей – основная причина выхода из строя шатуна. Ремонт верхней головки производится редко, а срок службы втулки эквивалентен ресурсу всего ДВС. Но существуют явления, при которых шатун может изогнуться или полностью разрушаться. Это происходит вследствие столкновения поршня с головкой блока, гидроудара или попадания в камеру абразивных веществ и посторонних предметов.

Подшипники нижней головки изнашиваются по причине неудовлетворительного смазывания. Об этом свидетельствует удлинение шатунных болтов, изменение цвета частей вкладышей (чернеют) и шатунной головки (становится темно-синей), замятие вкладышей. В случае, если смазывание обеспечивалось должным образом, причиной поломки служит разрушение или износ самих подшипников.

Причинами поломки шатуна может быть засорение фильтров, недостаточный уровень моторного масла и его несвоевременная замена, потеря маслом рабочих свойств, попадание в цилиндр загрязнений и абразивов.

Техобслуживание – регламент

Типовое устройство ДВС обеспечивает стандартные для семейства моторов АвтоВАЗ сроки замены расходников и операций обслуживания, поэтому мотор 21011 имеет следующий регламент ТО:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Ремонт поршневой: на что следует обратить внимание

Современные материалы и технологии изготовления деталей позволяют эксплуатировать двигатель в очень напряженных режимах. Максимальная частота вращения коленчатого вала достигает ста оборотов в секунду. Поршень с шатуном при этом дважды за каждый оборот (двести раз в секунду) достигают скорости поступательного движения до 30 м./сек. и столько же раз полностью останавливаются, вызывая огромные циклические инерционные нагрузки (вес при таком ускорении увеличивается более чем в тысячу раз). Поэтому технологи стараются максимально облегчить поршень, изготавливают его из алюминиевого сплава с залитой стальной пластиной, компенсирующей тепловые деформации. Поршень имеет ребра жесткости и твердое анодирование, до огневого пояса, что предохраняет от прогорания днище и канавку верхнего компрессионного кольца. Трение уменьшается самыми прогрессивными марками масел с присадками. Но избежать износа невозможно, поэтому периодически, после определенного пробега производится замена поршневой ВАЗ 2106. Лучше делать это при появлении первых симптомов:

Эксплуатация автомобиля с проявлениями износа, может привести к таким повреждениям, которые потребуют капитального ремонта, отчего многократно возрастет цена.

Как демонтировать поршневую самостоятельно

В первую очередь необходимо тщательно вымыть двигатель, так как после разборки сложно будет предотвратить попадание песчинок и грязи внутрь. Двигатель нужно положить на прочный стеллаж высотой удобной для работы. Подготовить ветошь, набор инструментов и приспособлений:

• торцевые, накидные ключи и головки10 мм.,12 мм.,13 мм.,14 мм.,17 мм.,19 мм.,22 мм., и ключ36 мм.;
• набор тонких плоских щупов;
• нутромер;
• микрометр;
• штангенциркуль;
• динамометрический ключ;
• приспособление для сжатия колец на поршне;
• втулка для установки поршневых пальцев;
• газовая горелка;
• молоток;
• керн;
• переносная лампа;
• большая плоская отвертка.

Последовательность разборки

• Двигатель со снятыми головкой, поддоном и боковыми крышками ложится на бок для возможности доступа к поршням и шатунам. Гаечным ключом36 мм. коленчатый вал проворачивается в положение максимального выдвижения гаек пары шатунов.
• Головкой и длинным воротком нужно открутить по две гайки, крепящие крышку шатуна первого и четвертого цилиндров, можно любого, но более правильно соблюдать выбранную последовательность. Легким постукиванием молотка крышка сдвигается с места, что позволит без усилий ее снять со шпилек. Желательно предварительно с этапами работы познакомиться по видео.

• Снимаются вкладыши с шатунов и крышек. При ремонте ВАЗ 2106 замена поршневых колец производится, начиная с верхнего компрессионного, последовательно снимаются все кольца с поршней, втулкой выбиваются поршневые пальцы. Если есть возможность, лучше воспользоваться прессом. Детали, блок промываются керосином, обдуваются сжатым воздухом, каналы охлаждения и смазки продуваются.
• Шлифованные поверхности протираются и проверяются на наличие повреждений. Для осмотра используется переносная лампа, меняя угол освещения удобно рассмотреть мелкие царапины. Трещины не допускаются, при их обнаружении придется заменять детали с браком, в том числе и блок.
• Измерение износа производится нутромером в четырех плоскостях, расположенных от верхней плоскости на расстоянии 5мм., 15 мм., 50 мм. и 90 мм. В каждой плоскости производится два замера в перпендикулярных направлениях.

Схема плоскостей измерения диаметра цилиндров

В зоне первой плоскости цилиндр практически не изнашивается, поэтому разница размеров покажет степень износа. Если износ превышает 0, 15 мм., или на стенках цилиндров имеется выработка или царапины, блок необходимо расточить до их полного удаления и довести до нужного размера и класса чистоты хонингованием.

Когда необходима замена поршней на ВАЗ 2106 расточка цилиндров производится в один из пяти стандартизованных размеров, определяющих класс точности, обозначаемых латинскими буквами:

После расточки цилиндров определяется размер подходящих ремонтных

Какая поршневая группа у двигателя ваз 2103

Поршневая группа двигателя включает в себя — поршень, поршневые кольца и поршневой палец. Общая конструкция поршневой группы сложилась еще в период появления первых двигателей внутреннего сгорания. С тех пор ни один из элементов поршневой группы не утратил своего функционального назначения.

Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.

Именно на эту деталь, выпадает основная нагрузка по преобразованию энергии расширяющихся газов в энергию вращения коленчатого вала. Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуемы. Вот некоторые требования, которым должна соответствовать эта деталь:

— температура в камере сгорания может достигать более 2000°С а температура поршня, без риска потери прочности материала, не должна превышать 350°С;

— после сгорания бензино-воздушной смеси, давление в камере сгорания может достигать 80 атмосфер. При таком давлении, оказываемое на днище усилие, будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;

— зазор между поршнем и поверхностью цилиндра должен обеспечивать эффективную смазку и возможность перемещения с минимальными потерями на трение. Но в тоже время зазор должен учитывать тепловое расширение и исключить возможность заклинивания.

— изготовление должно быть достаточно дешевым и отвечать условиям массового производства.

Очертания поршня за более стопятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.

В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение.

Днище поршня – поверхность, обращенная к камере сгорания. Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.

Форма днища зависит от формы камеры сгорания, расположения клапанов, от особенности подачи топливо-воздушной смеси в камеру сгорания и объема самой камеры.

Ремонт шатунов УАЗ-3151

Ремонт шатунов сводится к замене втулки верхней головки и последующей обработке ее под поршневой палец номинального размера или к обработке, имеющейся в шатуне втулки под палец ремонтного размера

В запасные части поставляются втулки одного размера, изготовленные из бронзовой ленты ОЦС4–4–2,5 толщиной 1 мм.

При запрессовке новой втулки в шатун обеспечьте совпадение отверстия во втулке с отверстием в верхней головке шатуна.

Отверстия служат для подачи смазки к поршневому пальцу.

После запрессовки втулки уплотните ее внутреннюю поверхность гладкой брошью до диаметра 24,3+0,045 мм, а затем разверните или расточите под номинальный или ремонтный размер с допуском +0,007 –0,003 мм.

Например, втулку разверните или расточите под палец номинального размера до диаметра 25 +0,007–0,003 мм или под палец ремонтного размера до диаметра 25,20 +0,07 –0,003 мм.

Расстояние между осями отверстий нижней и верхней головок шатуна должно быть (168±0,05) мм ;

допустимая непараллельность осей в двух взаимно перпендикулярных плоскостях на длине 100 мм должна быть не более 0,04 мм; овальность и конусность не должны превышать 0,005 мм.

Чтобы выдержать указанные размеры и допуски, разверните втулку верхней головки шатуна в кондукторе.

Рис. 1. Доводка отверстия в верхней головке шатуна: 1 – державка; 2 – шлифовальная головка; 3 – зажим

После развертывания производите доводку отверстия на специальной шлифовальной головке, держа шатун в руках (рис. 1).

Шлифовальные бруски головки установите микрометрическим винтом на требуемый ремонтный размер.

Шатуны, отверстия под вкладыши в нижней головке которых имеют овальность более 0,05 мм, подлежат замене.

Замена и ремонт поршневых пальцев

Ремонтные размеры поршневых пальцев и номера комплектов приведены в табл. 2

Для замены поршневых пальцев без предварительной обработки отверстий в поршне и в верхней головке шатуна применяются поршневые пальцы, увеличенные по диаметру на 0,08 мм.

Применение пальцев, увеличенных на 0,12 мм и 0,20 мм, требует предварительной обработки отверстий в бобышках поршня и в верхней головке шатуна как описано выше.

Рис. 2. Снятие стопорного кольца поршневого пальца

Рис. 3. Приспособление для выпрессовки и запрессовки поршневого пальца: 1 – направляющая; 2 – палец; 3 – плунжер

Перед выпрессовкой поршневого пальца извлеките из поршня стопорные кольца поршневого пальца плоскогубцами, как показано на рис. 2.

Выпрессовку и запрессовку пальца производите на приспособлении, как показано на рис. 3.

Перед выпрессовкой пальца нагрейте поршень в горячей воде до 70°С.

Ремонт поршневых пальцев состоит в перешлифовке их с больших ремонтных размеров на меньшие или в хромировании с последующей обработкой под номинальный или ремонтный размер.

Пальцы, имеющие изломы, выкрашивания и трещины любого размера и расположения, а также следы перегрева (цвета побежалости) ремонту не подлежат.

Сборка шатунно–поршневой группы

Рис. 4. Подбор поршневого пальца

Поршневой палец к верхней головке шатуна подбирайте с зазором 0,0045 – 0,0095 мм.

При нормальной комнатной температуре палец должен плавно перемещаться в отверстии верхней головки шатуна от усилия большого пальца руки (рис. 4).

Поршневой палец при этом должен быть слегка смазан маловязким маслом.

Палец устанавливайте в поршень с натягом 0,0025–0,0075 мм.

Практически поршневой палец подбирается таким образом, чтобы при нормальной комнатной температуре (20°С) он не входил бы в поршень от усилия руки, а при нагревании поршня в горячей воде до температуры 70°С входил бы в него свободно.

Поэтому перед сборкой поршень нагрейте в горячей воде до 70°С.

Запрессовка пальца без предварительного подогрева поршня приведет к порче поверхности отверстий в бобышках поршня, а также к деформации самого поршня.

Сборку шатунно-поршневой группы производите на том же приспособлении, что и разборку (см. рис. 3).

Для обеспечения правильной балансировки двигателя разница в весе установленных в двигатель поршней в сборе с шатунами не должна превышать 8 г.

Стопорные кольца поршневого пальца должны сидеть в своих канавках с небольшим натягом. Не применяйте кольца, бывшие в употреблении.

Поршневые кольца устанавливайте на поршень, как указано в статье «Как заменить поршневые кольца УАЗ-3151».

Учитывая сложность подбора поршневого пальца к поршню и шатуну (для обеспечения номинальных посадок), поршни поставляются в запчасти в сборе с поршневым пальцем, стопорными и поршневыми кольцами.

3.9.10 Сборка шатунно-поршневой группы

3.9.9. Сборка шатунно-поршневой группы

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Так как палец вставляется в верхнюю головку шатуна с натягом, нагрейте шатун до 240° С для расширения его головки. Для этого шатуны поместите в электропечь, направляя верхние головки шатунов внутрь печи. 2. В печь, уже нагретую до 240° С, шатуны помещают на 15 мин. 3. Для правильного соединения пальца с шатуном, запрессовывайте палец как можно скорее, так как шатун охлаждается быстро и после охлаждения нельзя будет изменить положение пальца. 4. Палец 2 заранее приготовьте к сборке, надев его на валик 1 приспособления А.60325, установив на конце этого валика направляющую 3 и закрепив ее винтом 4. Винт затягивайте неплотно, чтобы не произошло заклинивания при расширении пальца от контакта с нагретым шатуном. 5. Извлеченный из печи шатун быстро зажмите в тисках. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпадало с отверстием верхней головки шатуна. 6. Приспособлением А.60325 закрепленный поршневой палец 2 протолкните в отверстие поршня и в верхнюю головку шатуна так, чтобы заплечник приспособления соприкасался с поршнем (1 – приспособление А.60325). Во время этой операции поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца (показано стрелкой). Таким образом палец займет правильное положение. Предупреждение Если на нижней головке шатуна имеется отверстие для выхода масла, то поршень с шатуном надо соединять так, чтобы метка «П» на поршне и отверстие на шатуне были с одной стороны. 7. После охлаждения шатуна смажьте палец маслом для двигателя через отверстия в бобышках поршня. 8. При установке поршневых колец их замки располагайте через 120°. Кольца устанавливайте так, чтобы выточка на наружной поверхности второго (скребкового) компрессионного кольца была обращена вниз, а фаски на наружной поверхности маслосъемного кольца были обращены вверх (см. рис. Основные размеры поршня, шатуна, поршневого пальца и поршневых колец). 9. Шатун обрабатывается вместе с крышкой, поэтому крышки шатунов не взаимозаменяемы. Чтобы их не перепутать при сборке, на шатуне и соответствующей ему крышке клеймится номер цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны.

Мотор Ваз 2111

Как говорилось выше, двигатель Ваз 2111 – это начало эпохи распределенного впрыска топлива. Появление автомобилей «десятого семейства» позволило инженерам поработать в качественно новом направлении, и в целом, оно стало удачным, полностью изменив типовые параметры работы инжекторных двигателей Ваз.

Мотор 2111, как и его наследники 2112, 21114, 21124,21118 устанавливаются на моделях авто 2108, 2109 , 21099, 2110 , 2111, 2112, 2114 , 2115 в их различных модификациях, а так же на Lada Kalina. Многие владельцы старых карбюраторных авто, не изменяя своим любимцам, попросту ставят новый инжекторный агрегат в свои машины, чем продлевают им жизнь не на один десяток лет.

• В пятнадцатилетний период эти агрегаты изменили свой объем от 1500 см3до 1800, а мощность увеличена на 20 л. с. И если мотор 2111 – это своеобразная модификация 21083 и 2110, отличающаяся дополнительными крепежными отверстиями для генератора, модулем зажигания и датчиком детонации, то, к примеру, двигатель Ваз 21124 – принципиально другой агрегат. Чиповый тюнинг двигателя Ваз берет распространение именно от него.
• Единственный спорный момент в особенности этих двигателей Ваз заключается в увеличении количества клапанов с 8 до 16. И если задаваться вопросом, на каких же двигателях гнет клапана при обрыве ремня ГРМ, то нужно запомнить лишь одну модификацию двигателя: 2112, несмотря на то, что это один из самых распространенных для тюнинга двигатель Ваз.
• Ко всему, двигатель Ваз 2112 имеет совершенно иные характеристики среди двигателей Ваза и иные типовые параметры работы инжекторных двигателей Ваз. В отличие от 2111, здесь увеличена мощность до 93 л. с. (2111 – 78), крутящий момент 127/3700 (115/3000), при уменьшенном объеме с 1600 до 1500 см3.
• Здесь же появляется еще один распредвал, а также иная система подачи воздуха в цилиндры. Этот мотор, естественно, стал более мощным, но водителю скорее подойдет более спокойный и экономичный стиль езды ввиду крутящего момента на низких оборотах.
• Отличие более поздних 21114 и 21124 заключаются в том, что у них была увеличена высота блока цилиндров на 2 мм, и ход коленвала с 71 вырос до 75,5. Эти технические характеристики определили добавление объема в двигатель Ваз до 1600 см3.
• Плюс ко всему, немного видоизменилась топливная система с рампой форсунок, изживается магистраль возврата топлива, установлен каталитический нейтрализатор.
• Принципиально новая система зажигания теперь представляет собой четырехвыводную катушку, а не модуль зажигания, как на 2111. Качество такого зажигания, безусловно, лучше, но могут появиться некоторые проблемы при заводе зимой, но это только с непривычки.

Сборка двигателя ВАЗ 2101 до 2107

Продолжаем делать капитальный ремонт двигателя шестерки. Запчасти куплены, блок и коленвал расточен. Остался вроде пустяк, взять и самому дома собрать двигатель, сэкономив деньги на мотористе.

Но, очень много пришлось мне переделывать движков после самоделкиных, и бестолковых мотористов.

Поэтому постараюсь в этой статье объяснить как правильно собрать двигатель, учитывая всякие мелочи, так как, не учитывая эти мелочи, движок долго работать не будет.

Сборку двигателя начинаю с установки коленвала, здесь и надо учесть очень много мелочей.

При сборки двигателя, можно его хорошо помыть, а можно и не мыть, но главное, чтобы внутри двигателя все было чисто, а я зажрался и с наружи принципиально движок не мою, и все это знают. Единственно советую после ремонта двигателя заехать на мойку и там помыть двигатель сверху, если есть желание.

А с другой стороны, мне нравится тот момент, когда приходит хозяин забирать машину после ремонта, открывает капот и видит чумазый двигатель, кривит лицо, но после того как его заводит, расплывается в довольной улыбке.

Перед установкой коленвала, надо установить коренные вкладыши в постель блока двигателя, обязательно тряпкой протрите начисто постели вкладышей перед установкой вкладышей. Чтобы не одой соринки не было между вкладышем и постелью. На фото показано как правильно надо поставить вкладыши в блок дигателя.

Фото. Правильная установка вкладышей в блок двигателя ВАЗ.

После установки вкладышей, обязательно смажьте их маслом.

Фото. Установленные упорные полукольца (полумесяцы)

И перед самой установкой коленвала, установите в блок упорные полукольца (полумесяцы), чтобы они не падали смажьте их с маслом. Аккуратно поставьте коленвал на вкладыши и смотрите, чтобы не упали полумесяцы.

Обычно ставлю полумесяцы с латунным напылением, но если у Вас один полумесяц с латунным напылением, а другой с алюминиевым, то со стороны маховика ставьте с латунным напылением.

Фото. Проверка продольного хода коленвала.

После установки коленвала, обязательно проверти продольный ход коленвала. Обычно добиваюсь чтобы продольный ход коленвала был по нулям, или максимум одну десятую миллиметра. Проверить продольный ход коленвала можно вставляя отвертку между щечками коленвала с разных сторон. Если не учесть продольный ход коленвала, и ход будет большой то выпадут полумесяцы, коленвал будет продольно болтаться в двигателе, при нажатии на сцепление упираться в блок двигателя и грызть метал в блоке. Так как я ремонтом занимаюсь давно, то у меня целая куча рабочих и новых полумесяцев, также продаются специальные ремонтные полумесяцы, они толще стандартных. Поэтому мне легко подобрать полумесяцы чтобы не было продольного хода коленвала. Если после установки стандартных полумесяцев, в коленвале есть продольное перемещение, купите ремонтные полумесяцы, но часто бывает что на ремонтные полумесяцы не садится коленвал, тогда попробуйте поставить один рабочий полумесяц а другой ремонтный, или на точильном камне аккуратно сточите лишний метал с ремонтного полумесяца.

Фото. Проверка коленвала на зажатость.

После того как полумесяцы подобраны, вставьте вкладыши в подушки, и наживите их на коленвале, но сразу сильно не затягивайте, вставьте ключ на коленвал и начинайте затягивать по одной подушки, и после затяжки очередной подушки пробуйте прокрутить коленвал. Подробности проверки и подгонки вкладышей найдете на странице Ремонт коленвала.

Фото. Шатун с поршнем приготовлены к выбиванию пальца.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

• ломаться на две или несколько частей;
• изнашиваться по толщине;
• иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

• сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
• повышенный расход масла в двигателе;
• падение мощности, мотор перестает тянуть;
• закоксовывание свечей зажигания.

Неисправности и ремонт двигателя ВАЗ 2103

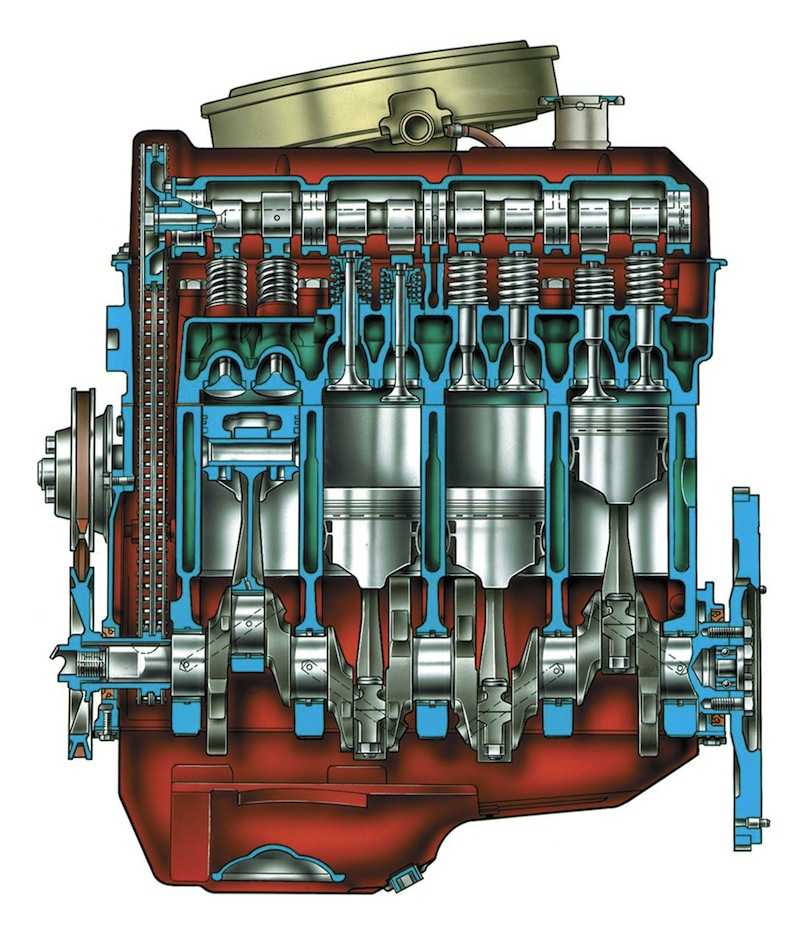

Двигатель ВАЗ 2103 1,5 л. карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм двигателя 2103 имеет цепной привод. Блок двигателя ваз 2103 высокий, об этом ниже. Ресурс двигателя 2103, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Основные отличия двигателя 2103 от увеличенная высота блока на 8,8 мм с 207,1 мм до 215,9 мм для возможности установки коленвала с увеличенным ходом поршня, благодаря которому объем двигателя возрос до 1,5л. Как было замечено в предыдущих статьях, в движках жигулей есть проблема износа распредвала. Ввиду того, что цепной привод не имеет натяжителя – нужно подтягивать цепь, так же двигатель нуждается в постоянной(раз в 10 тыс.км) регулировке зазоров клапанов, об этом подскажет громкий стук в двигателе ваз 2103 при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте. У многих возникает вопрос, зачем регулировать клапана, ответ прост — снизится мощность, возрастет расход топлива, прогорит клапан и много других радостей жизни. Регулировка клапанов двигателя ваз 2103 должна производиться либо мастером либо собственноручно. К другим проблемам, карбюраторы Вебер и Озон постоянно требуют регулировки СО и очистки. Часто бывает так, что греется двигатель ваз 2103, проблему ищите в помпе, 99% это она. Нередко когда на 2103 двигатель троит, здесь причин может быть масса, чаще прогар клапана, в любом случае надо мерять компрессию и показывать машину мастеру. Многие неисправности двигателя ваз 2103 повторяют проблемы 2101, в силу их близкого родства. Для более полной картины и чтобы ничего не упустить, почитайте про мотор 2101 тут. Тем не менее, по народному мнению мотор 2103 наиболее надежный и неприхотливый среди классической линейки движков, а учитывая цены на запчасти на двигатель ваз 2103, то неприходится удивляться почему же классика до сих пор ездит по нашим с вами улицам.

Поршни и шатуны.ВАЗ-2103 — DRIVE2

Выпрессовка поршневого пальца.

Подбор поршня к цилиндру.

Расчетный зазор между поршнем и цилиндром (для новых деталей) составляет 0,025-0,045 мм. Он определяется промером деталей и обеспечивается ус­тановкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе дета­лей) — 0,15 мм. Если у двигателя, бывшего в эксплуатации, за­зор превышает 0,15 мм, то необходимо заново по­добрать поршни, чтобы зазор был возможно бли­же к расчетному. В запасные части поставляются поршни классов А, С, Е. Этого достаточно для подбора поршня к любому цилиндру при ремонте двигателя, так как поршни и цилиндры разбиты на классы с неболь­шим перекрытием размеров. Например, к цилиндрам классов В и D может подойти поршень класса С. Так­же и к изношенным цилиндрам классов А и В может подойти поршень класса С.

Разборка.

Снимите поршневые кольца. Уложите пор­шень в опору с цилиндрической выемкой и с помо­щью оправки А.60308 выпрессуйте палец (рис. 2-32). Если некоторые детали шатунно-поршневой груп­пы не повреждены и мало изношены — они могут быть снова использованы. Поэтому при разборке по­метьте их, чтобы в дальнейшем собрать группу с теми же деталями и установить в прежний цилиндр. Сборка. Перед сборкой подберите палец к порш­ню. Для правильного сопряжения необходимо, что­бы поршневой палец, смазанный моторным маслом, входил в отверстие поршня от простого нажатия ру­кой (рис. 2-33) и не выпадал, если держать поршень так как показано на рис. 2-34. Выпадающий палец замените другим, следующей категории. Если палец третьей категории выпадает из отверстия поршня, то замените поршень и повто­рите подбор пальца.

Так как палец вставляется в верхнюю головку шатуна с натягом, необходимо нагреть шатун для расширения его головки. Для этого поместите шату­ны на 15 мин в электропечь, нагретую до 240°С. Палец заранее приготовьте к сборке, надев его на валик приспособления А.60325 с уста­новленным дистанционным кольцом 5. Кольцо долж­но иметь толщину 4 мм, наружный диаметр 22 мм и внутренний — 15 мм. На конце приспособления уста­навливается направляющая 3, закрепляемая винтом 4. Винт затягивайте неплотно, чтобы не произошло заклинивания при расширении пальца от контакта с нагретым шатуном. Для правильного соединения пальца с шатуном запрессовывайте патец как можно скорее, так как шатун быстро охлаждается и после охлаждения из­менить положение пальца будет невозможно. Поршень с шатуном должен быть собран так, что­бы стрелка на днище поршня была направлена в сто­рону отверстия для выхода масла (если оно имеется) на нижней головке шатуна (см. рис. 2-31). Извлеченный из печи шатун быстро зажмите в тисках. Надевая поршень на шатун, следите, чтобы отверстие под палец совпадало с отверстием верхней головки шатуна. Закрепленный на приспособлении поршневой палец протолкните в отверстие поршня и верхнюю головку шатуна (рис. 2-36) до упора запле-чика приспособления в поршень. Во время этой операции поршень должен прижи­маться бобышкой к верхней головке шатуна в на­правлении запрессовки пальца (показано стрелкой на рис. 2-36). Тогда палец займет правильное положение. После остывания шатуна смажьте палец мотор­ным маслом через отверстия в бобышках поршня. Смажьте моторным маслом канавки на поршне, поршневые кольца и у
