15.8. Угол опережения зажигания

Система зажигания EZL

Система зажигания EZL работает на основании сигнала, полученного от датчика
угла поворота коленчатого вала. Система зажигания устанавливает требуемый угол
опережения зажигания на основании информации об оборотах двигателя, положении
коленчатого вала и разрежении во впускном коллекторе, полученной от датчиков,
установленных на двигателе.

Отличительной особенностью системы зажигания EZL является то, что невозможно
отрегулировать начальный момент опережения зажигания поворотом корпуса распределителя
относительно вала.

Однако начальный угол опережения зажигания можно изменить в зависимости от
типа используемого топлива. Для этого необходимо изменить положение переключающей
заглушки в гнезде подстройки, расположенного в моторном отсеке рядом с блоком
ECU. В переключающей заглушке установлены резисторы различного сопротивления.
Заглушка может устанавливаться в несколько положений в соответствии с метками
на заглушке. В зависимости от того, какой резистор заглушки в данный момент
подсоединен к контактам гнезда, блок ECU системы зажигания увеличивает или уменьшает
начальный угол опережения зажигания с шагом в 3°.

Угол опережения зажигания можно также измерить, используя стробоскоп.

Система зажигания TFZ

Система зажигания TFZ управляется датчиком импульсов, установленным внутри
корпуса распределителя зажигания. В этом случае начальный угол опережения зажигания
может быть отрегулирован поворотом корпуса распределителя относительно вала.Проверка угла опережения зажигания

Предупреждение

Проверку угла опережения
зажигания необходимо производить на двигателе, прогретом до нормальной рабочей
температуры. Желательно закончить проверку угла опережения зажигания прежде,
чем температура охлаждающей жидкости превысит 95° С или прежде, чем включится
вентилятор радиатора.

Определение угла опережения зажигания по метке на шкиве
коленчатого вала, совместившейся с указателем

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините стробоскоп в соответствии с
его инструкцией по эксплуатации. При этом запуск стробоскопа должен
производиться от высоковольтного провода 1-го цилиндра.

2. Запустите двигатель на оборотах холостого
хода. Направьте свет стробоскопа на указатель на крышке приводной
цепи. Метка на шкиве коленчатого вала кажется неподвижной и должна
быть совмещена с указателем. Если метка перемещается в одну или другую
сторону, значит, обороты холостого хода неустойчивы. При проверке
угла опережения зажигания все электрические потребители должны быть
выключены и вентилятор радиатора не должен работать. При работе двигателя
на холостом ходу в течение некоторого времени даже при двигателе,
прогретом до нормальной рабочей температуры, особенно при высокой
температуре наружного воздуха обороты холостого хода могут быть неустойчивыми.

3. Определите угол опережения зажигания по
метке на шкиве коленчатого вала, совмещенной с указателем (см. рисунок).

4. Если угол опережения зажигания отличается
более чем на 3° от требуемого, возможно, заглушка в гнезде подстройки
неправильно установлена. Проверьте положение заглушки в гнезде подстройки
и, при необходимости, установите ее в соответствии с типом применяемого
топлива.

Регулировка угла опережения зажигания

Предупреждение

Регулировка угла опережения
зажигания возможна только на моделях с системой зажигания TSZ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировку угла опережения зажигания производите
на выключенном двигателе для того, чтобы не получить удар электрическим
током. Ослабьте болт крепления распределителя зажигания.Предупреждение

Нанесите метку
совмещения на корпус распределителя зажигания и головку блока цилиндров
для того, чтобы распределитель зажигания можно было установить в
исходное положение при попытке отрегулировать зажигание, закончившейся
неудачей.

2. Для увеличения угла опережения зажигания
поверните корпус распределителя по часовой стрелке, а для уменьшения
против часовой стрелки. Затяните болт крепления распределителя зажигания
и, используя стробоскоп, проверьте начальный угол опережения зажигания.
Повторяйте эту операцию до тех пор, пока не установится требуемый
начальный угол опережения зажигания. затяните болт крепления распределителя
зажигания требуемым моментом и отсоедините стробоскоп.

Последовательность действий

Перейдем непосредственно к процессу замены поршневых колец на ВАЗ «Ока» без снятия мотора (ключевые моменты показаны на фото). Делается все так:

Автомобиль ставиться на смотровую яму и обезвиживается;
Сливаются рабочие жидкости (ОЖ, масло);
Первый этап работ полностью проходит в подкапотном пространстве. Для удобства работ можно вообще снять капот с авто;
Снимаем с карбюратора корпус воздушного фильтра, отсоединяем приводные тросики, провод электроклапана ХХ и бензиновые трубопроводы;

5. Снимаем защитную крышку привода ГРМ, послабляем приводной ролик, и снимаем с зубчатого колеса распредвала ремень. Окручиваем болт этого колеса и снимаем его с вала (аккуратно, чтобы не потерять шпонку);

6. Отсоединяем патрубки от клапанной крышки, выкручиваем болты ее крепления и демонтируем с авто;

7. Отсоединяем патрубок вакуумного регулятора;

8. Откручиваем болты крепления датчика момента искрообразования, и отводим его в сторону;

9. Откручиваем бензонасос, убираем в сторону;

10. Окручиваем крепление корпуса привода датчика момента искрообразования и снимаем его;

11. Откручиваем верхний болт крепления задней крышки приводного ремня ГРМ и отводим его вбок;

12. Откручиваем гайки крепления корпуса подшипников распредвала и снимаем его;

13. Аккуратно демонтируем распределительный вал его вместе с сальником. При сборке лучше сальник распредвала «Ока» лучше заменить. Если производится только замена распредвала на «Оке» дальнейшая разборка не нужна;

14. Снимаем кронштейн крепления генератора;

15. Демонтируем натяжной ролик;

16. Отсоединяем трубопроводы системы охлаждения, ведущие к рубашке охлаждения;

17. Отсоединяем провод датчика температуры ОЖ;

18. Откручиваем гайки крепления выпускных труб от головки, затем аккуратно снимаем их со шпилек;

19. Откручиваем болты крепления головки. При этом нужно соблюдать правильную последовательность их послабления. Извлекаем болты;

20. Аккуратно снимаем головку вместе с впускным коллектором и карбюратором.

На этом разборка в подкапотном пространстве заканчивается. Остальное делается под автомобилем. Чтобы снять поршни, необходимо:

Открутить болты крепления поддона двигателя и аккуратно его извлечь;
Открутить гайки крепления шатунных крышек и снять их

Важно, сразу пометить, где какая крышка, и как она была установлена. Для этого на отливе можно поставить метки путем кернения;
Проворачиваем коленчатый вал

При этом, поршни выйдут вверх, а шатуны снимутся с шеек вала. Останется только отверткой полностью вытолкать поршни вместе с шатунами и извлечь их.

После замены колец, при помощи специального приспособления для посадки поршней, садим их на место, стараясь сразу направить и поставить шатуны правильно (можно попросить помощника направить их снизу). А далее просто производится установка всех снятых элементов на место.

Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Течь масла из под переднего СКВ

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.

Сроки замены

Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.

Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.

Последствия протечки

Разберем последствия, которые могут возникнуть в результате эксплуатации авто с потекшим сальником. Подробнее о протечке устройства узнаете из ролика канала Небитанекрашена.

Можно ли ездить?

Кроме необходимости постоянного добавления моторной жидкости, водитель может столкнуться с серьезными проблемами. Силовой агрегат начнет засоряться, что приведет к его дальнейшей промывке, ведь к маслу будет прилипать грязь. Недостаток смазочного вещества в системе станет причиной поломки агрегата, а также основных механизмов мотора в целом. Оборвется ремень ГРМ, а это может привести к повреждению клапанов. В конечном счете потребуется капитальный ремонт агрегата. При протекании заднего сальника могут возникнуть неисправности в работе коробки передач. Иногда проблема приводит к появлению неполадок в работе электрического оборудования либо контроллеров и датчиков. Скопление пыли на устройствах негативно влияет на их функциональность.

Течь из-под переднего сальника

Неважно, почему течет сальник коленвала. При появлении первых симптомов неисправность надо устранять

Это чревато такими последствиями:

обрыв ремешка ГРМ;
повреждение клапанов, из-за чего потребуется их менять и выполнять притирку;
необходимость шлифовки поверхности ГБЦ;
повреждение прокладки головки блока;
утечка масла и охлаждающей жидкости, что приведет к необходимости их покупки и добавления;
ремонт головки блока потребует замены болтов, фиксирующих устройство;
повреждение поршней;
необходимость замены прокладки поддона, поскольку потребуется смена рабочей жидкости;
изгиб и повреждение поршневых колец.

Протечка заднего сальника

Подробнее о причинах и последствиях протечки устройства можете узнать из ролика, снятого пользователем Саня Автослесарь.

Если произошло повреждение задней детали, то для устранения неполадок обычно приходится демонтировать трансмиссию, механизм сцепления с валом, а также маховик. Все зависит от конструктивных особенностей конкретной модели авто, но в большинстве случаев демонтаж этих агрегатов и узлов необходим. Это потребуется сделать для того, чтобы получить доступ к детали. Из-за утечки смазочного вещества может заливать само сцепление, из-за чего узел потеряет фрикционные свойства.

потере мощности двигателя авто;
повышению расхода потребляемого горючего, поскольку водителю придется сильнее жать на педаль газа для обеспечения стандартной мощности ДВС;
необходимости добавления смазки в мотор.

Для чего нужен и где находится сальник коленвала?

Основное предназначение сальника – предотвращение утечки моторного масла из двигателя. Надёжная герметизация отверстий возможна за счет давления внутри картера, которое обеспечивает максимально плотный прижим сальника к детали. Благодаря такому принципу действия, находящаяся жидкость в системе ДВС не протекает, и не подвергает узлы и агрегаты мотора чрезмерным фрикционным нагрузкам.

Конструкция силовой установки предопределяет наличие двух сальников – переднего и заднего. Заднее резиновое изделие предназначено для монтажа на той части коленчатого вала, которая соединяется с моховиком. Концевик коленвала представляет собой фланец, поэтому задний уплотнитель получил внушительные размеры и достаточно большое количество материала, что обеспечивает его продолжительный срок службы.

Передний резинотехнический элемент монтируется на концевике, который является приводом для механизмов двигателя. Его размеры меньше, чем аналогичной детали на другом конце, поэтому и по сроку службы передний сальник значительно уступает.

Где находится передний сальник коленвала ВАЗ 2107

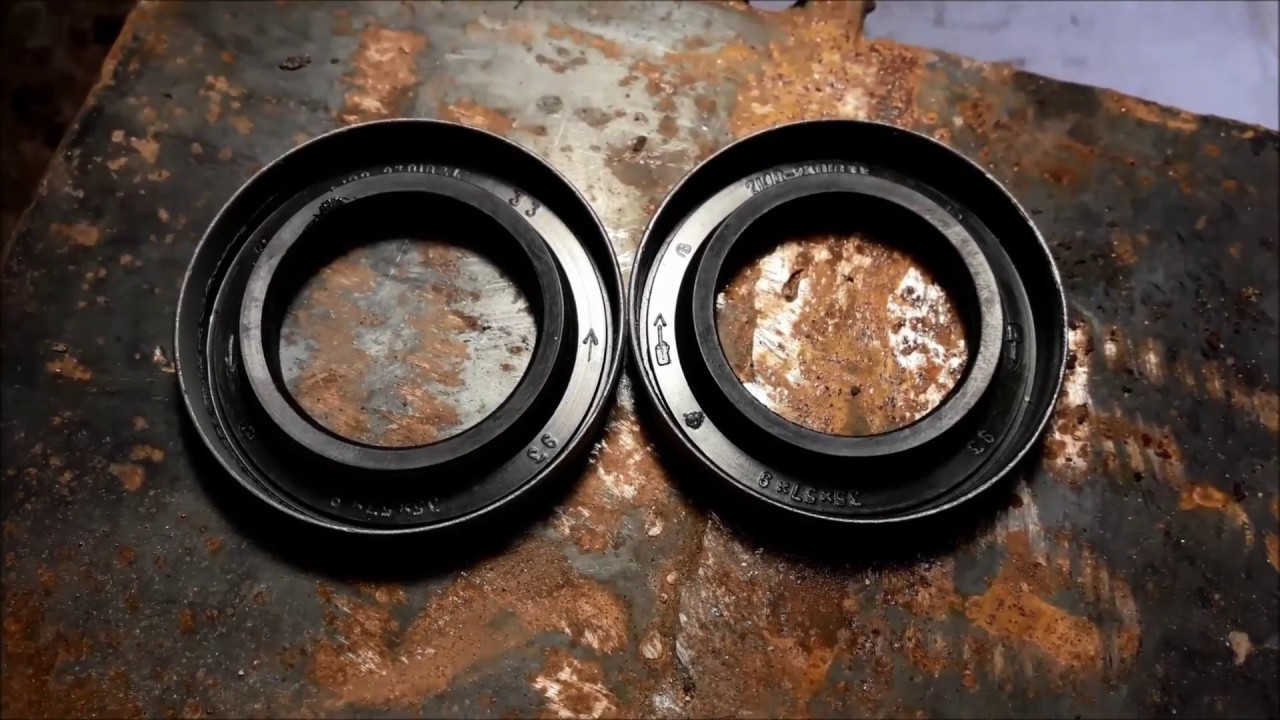

Размер сальника

внешний диаметр 56 мм;
внутренний диаметр 40 мм;
толщина 7 мм.

При выборе производителей предпочтение стоит отдавать Corteco, Elring.

Передний сальник коленвала ВАЗ 2107 имеет размер 40*56*7 мм, что необходимо учитывать при покупке элемента

Признаки повреждения переднего сальника

Как же определить, что передний сальник на ВАЗ 2107 пришёл в негодность и его требуется заменить? Об этом можно судить по характерному признаку — замасленной передней части двигателя и разлетающихся брызгах по всему моторному отсеку. Происходит такое в результате проникания моторной смазки через рабочую кромку сальника на шкив коленвала и дальнейшего разбрасывания по подкапотному пространству. Помимо указанного признака необходимо знать, по каким причинам происходит повреждение уплотнительного элемента:

Большой пробег. Как правило, при пробеге свыше 100 тыс. км. сальник изнашивается и начинает пропускать смазку. В результате воздействия вибраций от коленчатого вала, внутренняя часть манжеты приходит в негодность и не может обеспечить плотное прилегание к рабочей поверхности.
Длительный простой. Если автомобиль длительное время не эксплуатировался, особенно в зимний период, то резиновая прокладка может попросту затвердеть. Это приведёт к тому, что сальник не сможет выполнять свои функции.
Течь из-под нового элемента. Такое явление может быть обусловлено установкой изделия низкого качества. Поэтому следует выбирать продукцию только от проверенных производителей.
Неправильный монтаж. Течь может возникнуть при перекосе сальника, т. е. если деталь прилегает неравномерно.
Неполадки силового агрегата. Подтекание масла может быть связано с проблемами самого двигателя. Если по каким-то причинам повысилось давление картерных газов, то они могут выдавить манжету и появится щель, что приведёт к появлению течи смазки.
Подтекание из-под масляного фильтра. Нередко возникает и такая ситуация, когда масло просачивается из-под фильтрующего элемента и передняя часть двигателя также оказывается вся в смазочном материале.

Одной из причин, по которой передний сальник коленвала начинает подтекать, является большой пробег автомобиля

Замена сальника

Если сальник вышел из строя, его необходимо заменить, поскольку восстановлению такая деталь не подлежит. Связано это с тем, что резина утрачивает свои свойства, изнашивается. Чтобы провести замену переднего уплотнителя на ВАЗ 2107 для начала потребуется подготовить необходимый перечень инструментов:

набор ключей;
бородок;
молоток;
отвёртка;
монтажная лопатка.

Когда подготовительные мероприятия закончены, инструмент и новые детали под рукой, можно приступать к процедуре ремонта.

Снятие передней крышки

Для демонтажа передней крышки мотора на ВАЗ 2107 автомобиль устанавливают на яму или эстакаду, включают передачу и ставят на ручник, после чего выполняют следующие действия:

Снимаем защиту картера, откручивая соответствующий крепёж.

Извлечение сальника

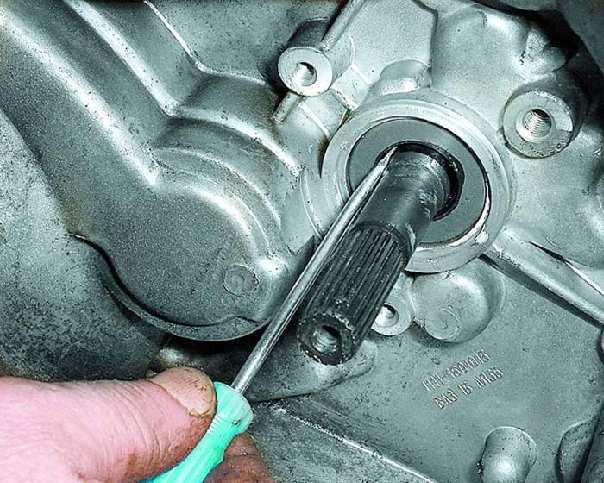

На снятой передней крышке извлечь уплотнительный элемент будет несложно. Для этого потребуется прибегнуть к помощи молотка и бородка (наставки).

Путём нанесения несильных ударов, сальник с лёгкостью извлекается из своего посадочного места, причём выполняют эту процедуру с внутренней стороны крышки. В противном случае удалить старый уплотнитель будет проблематично.

Установка нового сальника

Прежде чем установить новую деталь необходимо обезжирить посадочное место и смазать рабочую кромку моторным маслом. Далее, выполняем следующие шаги:

Новую манжету устанавливаем в крышку рабочей кромкой внутрь.

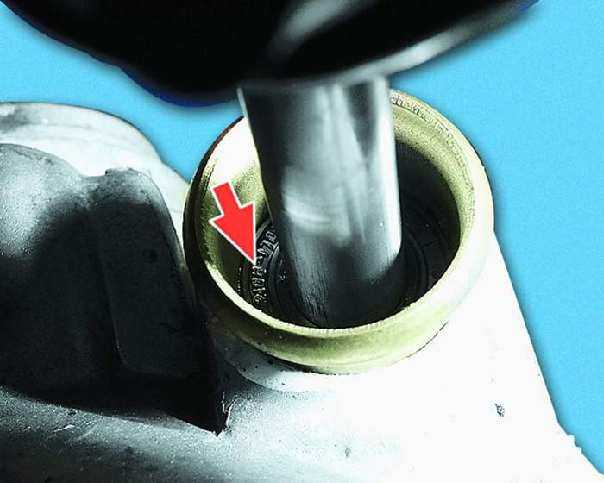

При помощи молотка и подходящей по размеру наставки запрессовываем деталь на место.

Для установки нового сальника подбирают наставку и легкими ударами молотка запрессовывают уплотнитель

Установка крышки и прокладки

После установки сальника остаётся подготовить крышку и произвести её монтаж:

Если старая прокладка пришла в негодность, заменяем её на новую, при этом для лучшей герметичности с обеих сторон наносим герметик.
Устанавливаем крышку вместе с прокладкой на место, наживляя все крепёжные элементы (болты и гайки).
Крышку центрируем специальной оправкой.
Не до конца заворачиваем крепление крышки, после чего зажимаем болты и гайки крест-накрест.
Закручиваем болты крепления поддона картера в крышке.

По окончании описанных процедур устанавливается шкив коленвала и ремень генератора, после чего производится его натяжение.

Работа системы зажигания автомобилей Ока и возможные проблемы с ней

Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.

Схема бесконтактной СЗ на Оке

Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.

Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:

Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).

Характерные неисправности системы

Из неисправностей СЗ следует выделить:

Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).

ВАЗ «ОКА» 1111 1988-2008 Полное описание, схемы, фото, технические характеристики

Руководства по ремонту
ВАЗ «ОКА» 1111 1988-2008

Общая информация об автомобиле.

Автомобили ВАЗ-1111 «Ока» начали разрабатываться в конце 80-х годов Серпуховским автомобильным заводом. Чуть позже производство модели перенесли на АвтоВАЗ, где произошло превращение проекта из небольшой мотоколяски до полноценного автомобиля.

Выпускался автомобиль с передним расположением двигателя, объемом 0,65 л. Позже с конвейера завода начали сходить более мощные комплектации с объемом двигателя 0,75 литра. Он мог развивать мощность до 33 лошадиные силы.

Ходовая часть авто считается традиционной для подобных моделей: в задней подвеске установлена поперечная балка, а в передней установлен стабилизатор.

Тормозная система – гидравлическая, с барабанным тормозом фирмы «Brembo» сзади, и дисковым – спереди. Почти у всех советских автомобилей того времени регулятор давления заднего тормоза находился непосредственно в мосте, а в «Оке»он располагался под капотом. Регулировка зазора в задних тормозах производится вручную, хотя изначально разработчики планировали перевести этот процесс в автоматический режим.

Ремонт ВАЗ-1111 «Ока» производится на специализированных станциях технического обслуживания, хотя ремонт можно проводить и своими руками. Для этого вы можете скачать данное руководство, или же воспользоваться им в режиме онлайн.

Разработчики остановили свой выбор на 12-дюймовых колесах, крепящихся к ступицам тремя прочными гайками. В отдельных комплектациях крепление колес осуществлялось не на 3, а на 4 гайки.

Что касаемо интерьера автомобиля, то можно сказать только одно: он очень скромный. Все детали, все мелочи были сделаны с целью доступности авто. Передняя панель была позаимствована у «коллеги по цеху» – ВАЗ-2101. Ящик для вещей отсутствует. К тому же, есть много частей голого металла, не прикрытого декоративным пластиком. Отдельные модификации выпускались с дополнительной отделкой и более современной приборной панелью.

Очень много деталей автомобиля ВАЗ-1111 «Ока» было позаимствовано у других моделей (2101, 2108, 2121 и так далее). Однако, несмотря на дешевизну и простоту изготовления, данная модель все же сумела найти свою целевую аудиторию.

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Причины протечки

Для начала разберем причины, по которым протекает из-под сальника коленчатого вала. Прежде чем искать место утечки, надо разобраться, какой конкретно элемент вышел из строя.

В автомобиле может быть два сальника:

Передний. Эта деталь характеризуется небольшими размерами и невысоким ресурсом эксплуатации. Обычно он ломается и протекает чаще.
Задний. Обычно ресурс эксплуатации этой детали более высокий. Как правило, он соответствует сроку службы транспортного средства в целом. Размеры заднего сальника больше, чем переднего.

Потекший сальник коленвала

Ниже рассмотрены причины, из-за которых необходимо снимать и производить смену сальника:

Естественный износ. С такой проблемой автовладельцы сталкиваются при пробеге транспортного средства более 100 тысяч км. Естественный износ обусловлен вибрациями, которые издает коленвал, что способствует разрушению внутренней составляющей детали. Ведь сальник плотно крепится и прилегает к валу. В течение всего срока службы устройство разбивается и может потерять свою форму, из-за чего оно будет отходить от поверхности узла.
Разрушение конструкции в результате длительной стоянки транспортного средства на улице зимой. Если автомобиль не используется, то сальник может засохнуть либо затвердеть из-за долгого воздействия отрицательных температур. В результате засыхания устройство будет не в состоянии плотно прилегать к коленвалу.
Новые детали текут из-за заводских дефектов. Если сальник прослужил недолго, дело заключается в плохом качестве используемого для его разработки материала. Чтобы не допустить такой проблемы, специалисты рекомендуют не использовать детали от неизвестных производителей на машины.
Ошибки, допущенные в результате установки. Проблема возникает при неравномерном монтаже устройства на коленчатый вал. При установке сальник забивается в посадочное место с помощью молотка слабыми ударами. Но лучше использовать специальный инструмент для монтажа, это облегчит процесс и не повредит устройство.
Проблемы в работе силового агрегата. Появление дефектов в работе мотора таких, как увеличение давления картерных газов, может привести к утечке. Из-за этого сальник силой выдавливается. В месте прилегания детали к коленвалу появляется зазор, через который выходит моторная жидкость.

Наглядная инструкция по замене устройства предоставлена каналом KozTas.

Как определить место утечки

Видя следы потеков, многие автолюбители сразу меняют сальник, не разобравшись в причине. В итоге необходимость замены масляного фильтра не отпадает. Прежде чем менять устройство и ликвидировать следы протечки, надо определиться с тем, какая деталь вышла из строя. При появлении следов масла в задней части силового агрегата следует выполнить визуальную диагностику поддона, а также блока трансмиссии. Утечка может произойти и в коробке передач, поэтому капните масло на воду. Если протекает сальник на КПП, то смазка сразу расплывается по поверхности воды, а жидкость из двигателя будет держаться на ней в виде капли.

К признакам утечки можно отнести недостаток моторного масла в системе смазки. Если вы проверите уровень масла и обнаружите, что его не хватает, не нужно сразу заливать жидкость. Выполните проверку мотора на предмет наличия протечки, после чего можно устранять проблему.
