ВАЗ 2106 | Система отопления/вентиляции салона — общая информация

Система отопления/вентиляции салона — общая информация

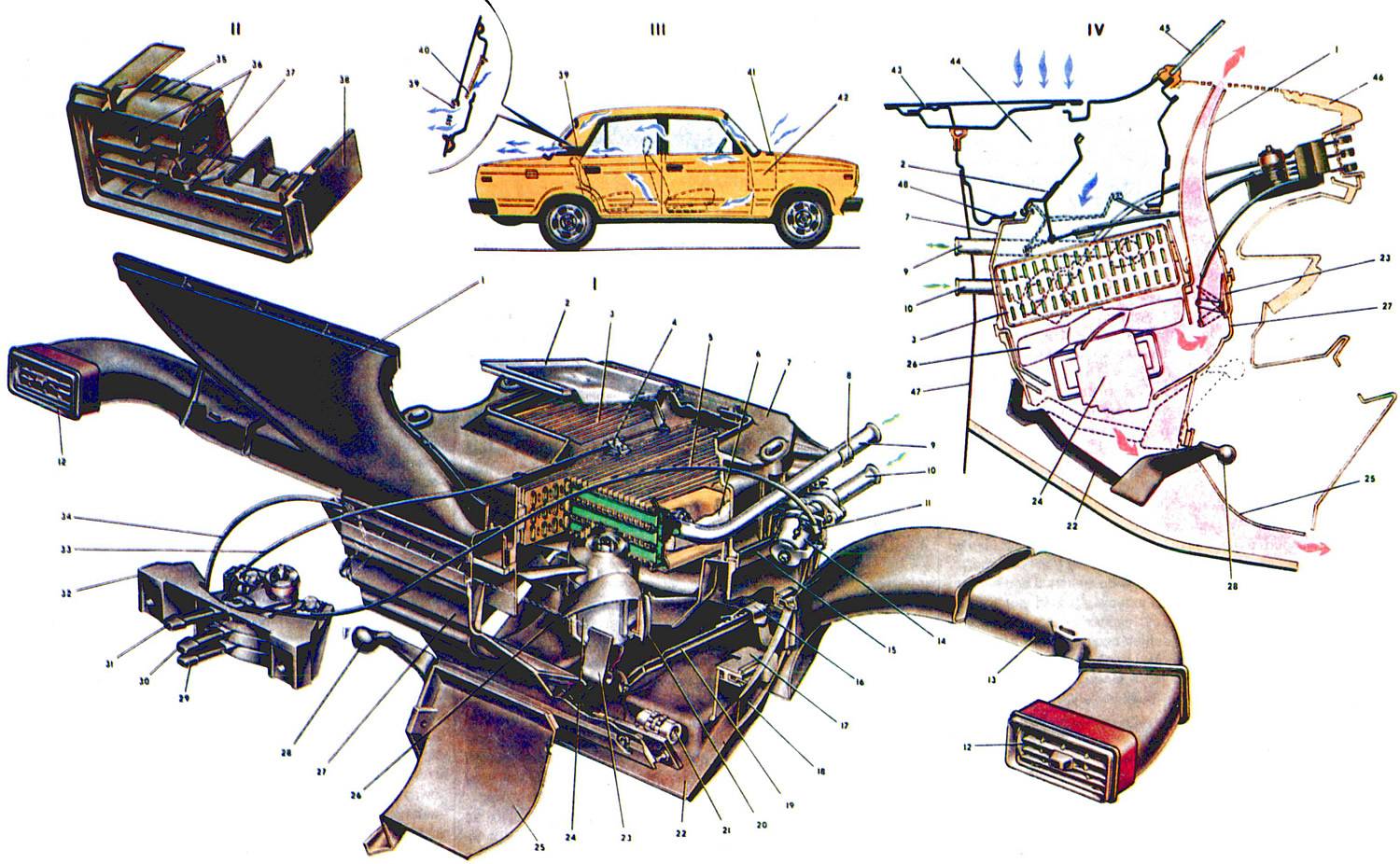

1 — Кожух вентилятора отопителя 2 — Кожух отопителя	3 — Сборка управления параметрами функционирования системы отопления/вентиляции 4 — Воздуховод

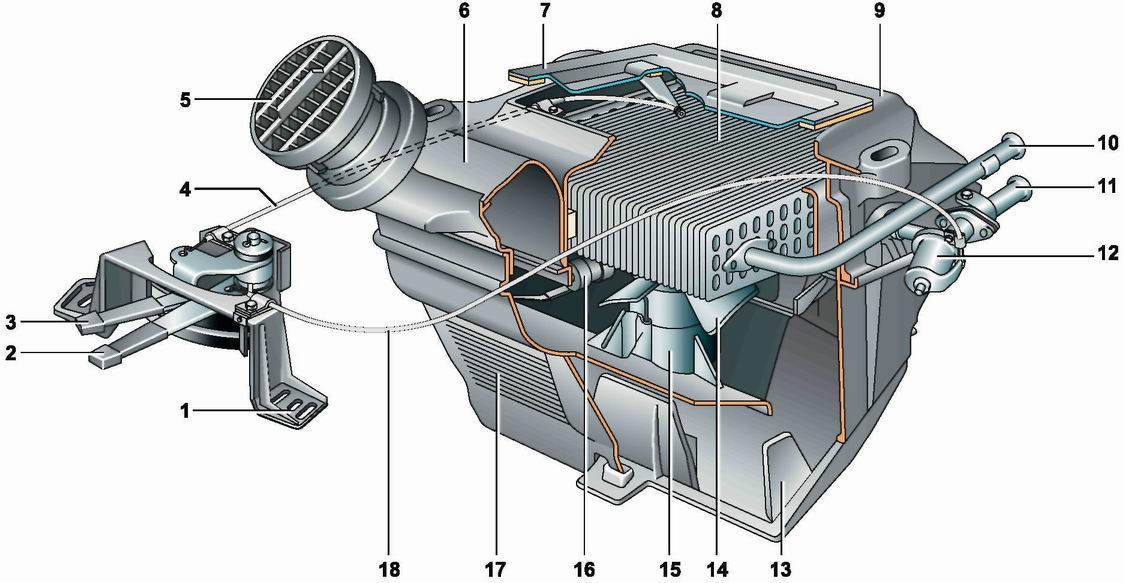

1 — Кожух отопителя 2 — Вентилятор отопителя 3 — Теплообменник 4 — Переключатель выбора скоростных режимов вентилятора 5 — Центральная заслонка 6 — Заслона теплообменника отопителя	7 — Заслонка воздухораспределения 8 — Заслонка воздухораспределения 9 — Защитная решетка 10 — На обдув ветрового стекла 11 — В ножные колодцы

Воздуховод, по которому воздух поступает в салон извне, расположен сразу за краем
капота, непосредственно под основанием ветрового стекла.

Оборудованная вентилятором сборка теплообменника отопителя помещена в состоящий
из двух половин пластмассовый кожух, спереди и сзади закрытый крышками.

В днище кожуха теплообменника предусмотрено дренажное отверстия для отвода дождевой
воды, поступающей в сборку вместе с наружным воздухом, либо в процессе мойки автомобиля.
К нижней части кожуха подведен воздуховод.

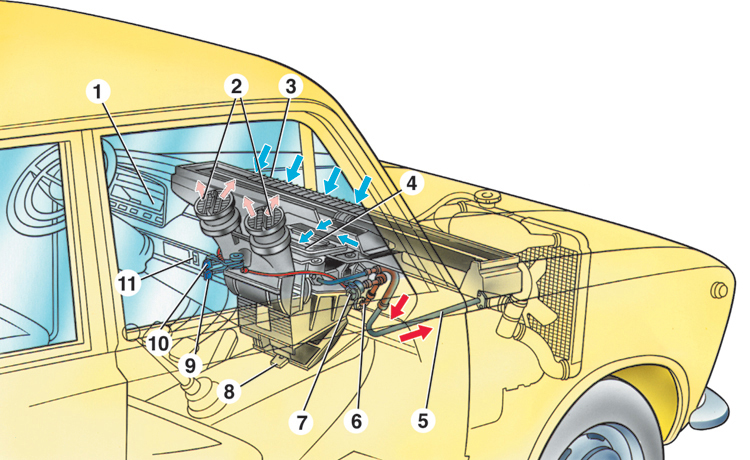

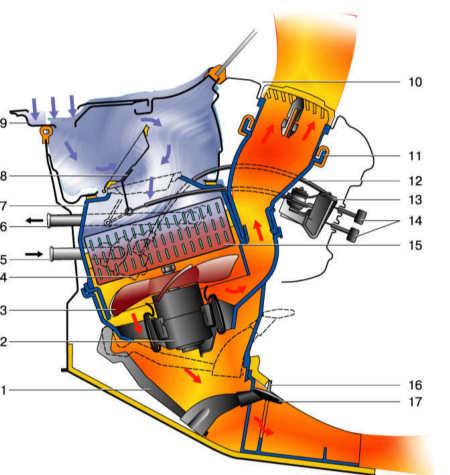

Схема функционирования системы отопления/вентиляции салона представлена на иллюстрации.

На рассматриваемых моделях автомобилей используются отопители производства компании
KSA. Теплообменник выполнен из алюминия, боковые камеры — из пластмассы. Сбоку
из отопителя выведены два патрубка, на которые надеты закрепленные хомутами резиновые
шланги. Шланг, подводящий к теплообменнику жидкость охлаждения двигателя, соединен
с патрубком на впускном трубопроводе, который также подогревается жидкостью. Отводной
шланг соединен с патрубком водяного насоса

В подводной патрубок вмонтирован вентиль, позволяющий механически регулировать
расход проходящей через теплообменник жидкости, соответствующим образом изменяя
интенсивность подогрева подаваемого в салон воздуха.

Размещение электромотора вентилятора отопителя в потоке холодного воздуха обеспечивает
бесперебойное его функционирование в течение длительного времени ввиду высокоэффективного
отвода излишков тепла.

Следует помнить, что вентилятор может функционировать только при включенном зажигании
(ключ в положении “I”). Включение вентилятора и выбор его скоростного режима производится
расположенной на панели управления поворотной рукояткой. Панель управления функционированием
систем отопления/вентиляции вмонтирована в нижнюю часть центральной секции панели
приборов автомобиля.

Управление положением регулировочного вентиля, а также расположенных внутри кожуха
отопителя воздухораспределительных заслонок осуществляется также при помощи поворотных
рукояток, расположенных на панели управления.

В кожухе отопителя на специальном разъеме установлены реостаты управления скоростными
режимами вентилятора отопителя, обеспечивающие ступенчатое изменение оборотов
крыльчатки. Охлаждение реостатов производится за счет обдува их воздушным потоком.
Рядом с реостатами установлен биметаллический предохранитель, отключающий электромотор
привода вентилятора при его перегреве или коротком замыкании в цепи питания.

В случае необходимости, подача в салон наружного воздуха может быть полностью
перекрыта путем включения режима замкнутой циркуляции воздуха. Такая возможность
позволяет избежать попадания в салон дурно пахнущего или сильно запыленного воздуха,
однако режим должен использоваться лишь кратковременно, в силу того, что замкнутый
в небольшом объеме воздух быстро застаивается.

10. Система охлаждения

Описание системы

1. Трубка отвода охлаждающей жидкости из радиатора отопителя.
2. Патрубок отвода охлаждающей жидкости от впускного коллектора.
3. Патрубок отвода охлаждающей жидкости из радиатора отопителя.
4. Патрубок подвода охлаждающей жидкости из головки блока цилиндров в радиатор отопителя.
5. Перепускной шланг термостата.
6. Выпускной патрубок.
7. Подводной шланг радиатора.
8. Расширительный бачок.
9. Пробка бачка.
10. Пароотводящий шланг.
11. Заливная горловина радиатора.
12. Верхний бачок радиатора.
13. Трубка радиатора.
14. Охлаждающие пластины радиатора.
15. Электромотор вентилятора.
16. Вентилятор.
17. Шкив насоса охлаждающей жидкости.
18. Резиновая опора радиатора.
19. Нижний бачок радиатора.
20. Отводной шланг радиатора.
21. Ремень привода генератора и насоса охлаждающей жидкости.
22. Насос охлаждающей жидкости.
23. Шланг подачи жидкости в насос.
24. Термостат.

Система охлаждения служит для охлаждения нагревающихся деталей двигателя и поддержания нормальной температуры охлаждающей жидкости.

На автомобилях ВАЗ-2103 и ВАЗ-2106 система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком.

Насос охлаждающей жидкости служит для обеспечения принудительной циркуляции жидкости в системе охлаждения. Насос — центробежного типа, приводится в действие от шкива коленчатого вала клиновым ремнем.

Вентилятор с электроприводом, имеет четырехлопастную крыльчатку. Электровентилятор включается и выключается (в зависимости от температуры охлаждающей жидкости) при помощи датчика, расположенного в нижнем бачке радиатора.

Термостат ускоряет прогрев двигателя и поддерживает необходимый тепловой режим. Состоит из корпуса и крышки, с твердым термочувствительным наполнителем, имеет два клапана: основной и перепускной. Начало открывания основного клапана термостата — при температуре охлаждающей жидкости 77-86 °C, ход основного клапана — не менее 6 мм.

Радиатор служит для охлаждения жидкости потоком воздуха, проходящим через сердцевину радиатора. Радиатор — вертикальный, трубчато-пластинчатый, с верхним и нижним латунными бачками. В нижнем бачке радиатора ввернута сливная пробка, в верхнем бачке находится заливная горловина. В пробке заливной горловины радиатора имеются впускной и выпускной клапаны, через которые радиатор соединен с расширительным бачком.

Расширительный бачок изготавливается из пластмассы и крепится хомутом к правому брызговику кузова.

Снятие и установка

Для данной операции потребуются следующие инструменты: ключ 13 мм, 17 мм; отвертка.

1. Слить охлаждающую жидкость из двигателя (см. «Замена охлаждающей жидкости»).

2. Ослабить хомуты и отсоединить от двигателя шланги подвода и отвода охлаждающей жидкости.

Шланг подвода охлаждающей жидкости

Виды систем

Чтобы модернизировать свой автомобиль ВАЗ-2106 и его отопитель своими руками, можно выбрать один из трёх актуальных способов. Они применяются достаточно активно и позволяют повысить уровень комфорта внутри салона отечественной классики. Дополнительный электроотопитель. Это устройство для обогрева салона, являющееся достаточно простым и элементарным с точки зрения использования и установки. Работают электроотопители путём подключения к прикуривателю на передней панели. Чтобы выполнить установку, особые навыки не потребуются, поскольку работать отопитель начинает сразу после подключения. Однако это электрический агрегат, который будет отбирать энергию. При работе на максимальных оборотах быстро посадит аккумулятор. Так что в условиях неработающего двигателя пользоваться таким устройством не стоит. По сути, это обычный фен с нагревательным элементом и вентилятором, который и создаёт эффект дополнительного отопления внутри ВАЗ-2106. Автономные обогреватели. Для ВАЗ-2106 подобные устройства практически не актуальные. Чаще применяют при дополнительном оснащении грузовиков, больших минивэнов или фургончиков. Питание обогреватель получает от горючего. У него автономная камера сгорания и выхлопная система. Работа системы не зависит от двигателя автомобиля. Агрегат имеет сложный монтаж и негативно влияет на расход топлива. Да и покупка автономной системы обойдётся заметно дороже. Внешне представляет собой металлическую конструкцию с камерой сгорания и необходимой электроникой. Вспомогательные радиаторы

Для обогрева салона владельцы автомобилей, включая ВАЗ-2106, где штатная печка не справляется со своими задачами, зачастую обращают внимание именно на дополнительные радиаторы. Подключение осуществляется через штатную систему охлаждения и печку

Самостоятельная замена отопителя в ваз 2106

• 1 Порядок замены отопителя ваз 2106 1.1 Замена радиатора отопителя ваз 2106
• 1.2 Замена радиатора отопителя на ваз 2106
• 1.3 Замена тросика отопителя ваз 2106
• 1.4 Замена электродвигателя отопления ваз 2106

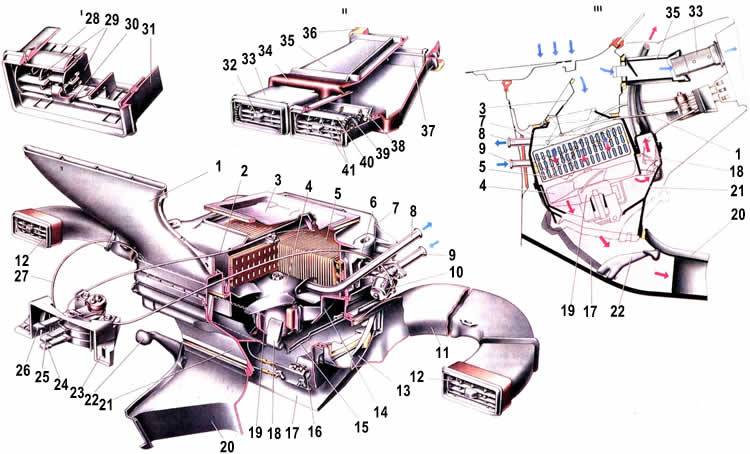

Детали отопителя салона ваз 2106

• 1 — крышка распределителя воздуха.
• 2 — корпус вентилятора.
• 3 – дополнительный резистор.
• 4 — кожух крыльчатки вентилятора.
• 5 — корпус радиатора отопителя.
• 6 – прокладка крышки корпуса.
• 7 — крышка люка притока воздуха.
• 8 – прижимная скоба для крепления труб.
• 9 – пружинный держатель крепления кожуха вентилятора.
• 10 – прокладка радиатора.
• 11 — радиатор отопителя.
• 12- кран отопления.
• 13 – крыльчатка вентилятора.
• 14 – электрический двигатель вентилятора.
• 15 — пружинная скоба для крепления электродвигателя.
• 16 – подушка резиновая электродвигателя.
• 17 — скоба для крепления крышки воздухораспределителя.

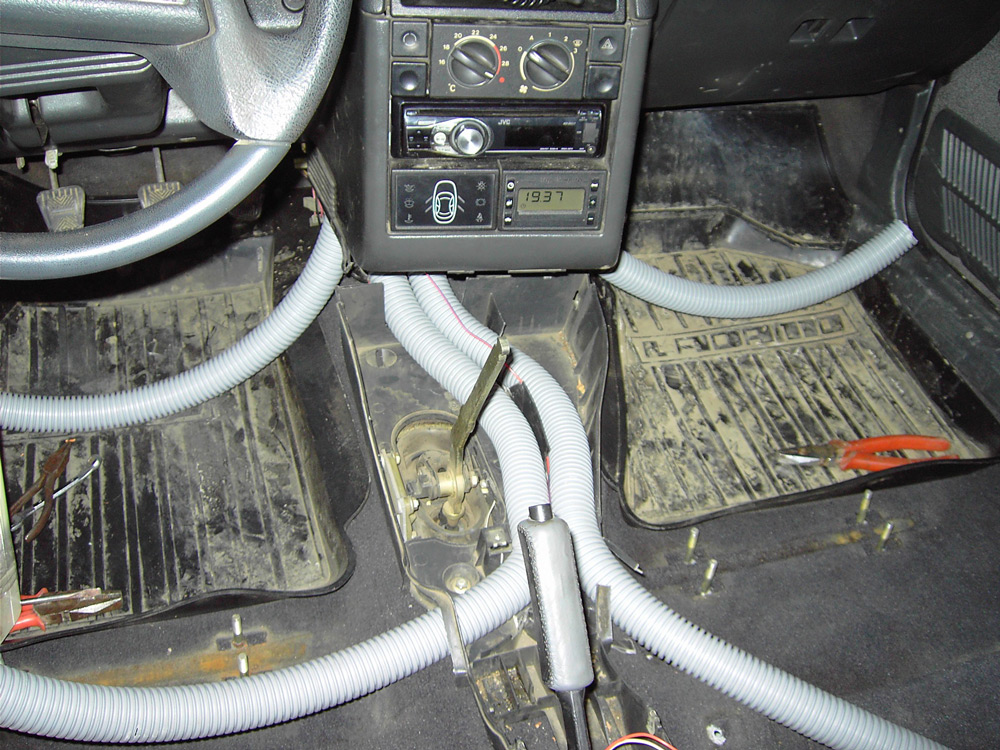

Доработка штатного отопителя

Не хотелось бы оставить без внимания и штатный отопитель автомобиля. Несмотря на то, что в холодное время года радиатор отопителя довольно неплохо справляется с нагревом проходящего через него воздуха, система обдува своей работой совершенно не радует. Можно всю жизнь винить в этом заводских конструкторов, а можно просто устранить негерметичность в местах соединений воздуховодов.

Большинство владельцев «шестерок» наверняка помнят писк, появляющийся со временем со стороны заводского двигателя вентилятора отопителя. Причиной этого надоедливого звука является втулка на его выходном валу. Почему-то инженеры, разрабатывая этот узел, решили, что установка шарикового подшипника – большая роскошь для столь неответственной детали и вместо этого установили подшипник скольжения. Однако, как только в нем пересыхает смазка, начинается трение «на сухую», отсюда и появляется выносящий мозг писк.

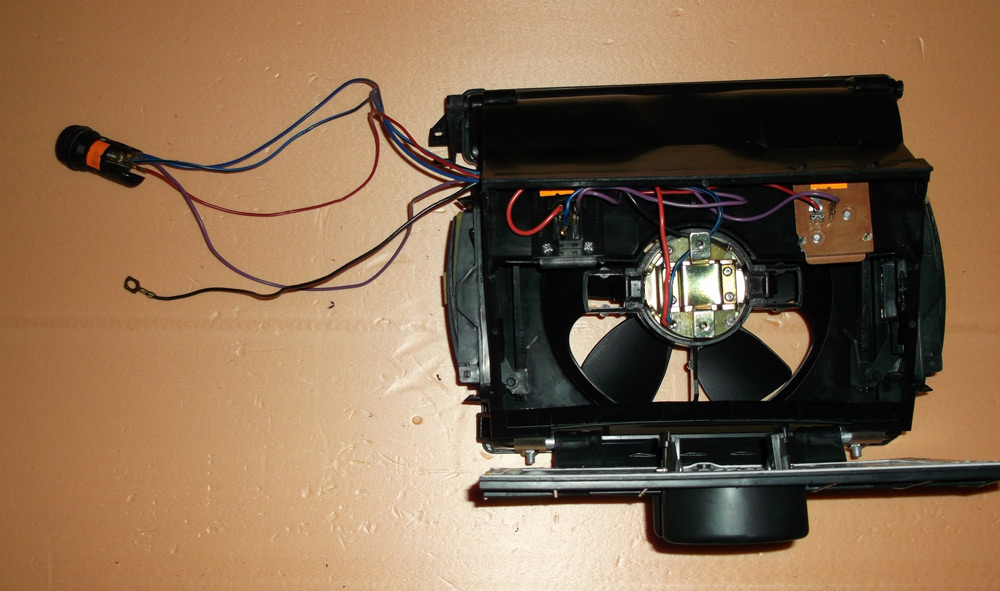

Доработка печки «Жигулей» может быть осуществлена заменой штатного электродвигателя вентилятора на используемый в «Самарах» (ВАЗ 2108-09). Установке нового агрегата может помешать гребенка, направляющая воздушный поток к ногам, поэтому ее демонтируют. Устанавливая новую деталь, можно оставить старую крыльчатку. Для этого понадобится немного (до 7мм) рассверлить посадочное отверстие, так как вал моторчика «Самар» немного толще «Жигулевского».

Установка «восьмерочного» электродвигателя вентилятора позволит не только устранить источник шума, но и использовать печку намного эффективнее – новый агрегат имеет не только повышенную мощность, но и более высокие обороты.

Конечно, описанные выше способы – лишь малая толика того, что можно сделать. Подтверждением тому — доработка ваз 2106, снятая на видео людьми, влюбленными в свой автомобиль. Начните с малого. Может быть и ваш старенький «Жигуль» сможет на закате своей карьеры ловить восхищенные взгляды прохожих.

ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме.

Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками.

Для этого вам потребуется:

1. ключи рожковые на 7 и на 10;
2. отвертка плоская и крестообразная;
3. запас тосола примерно1,5 л;

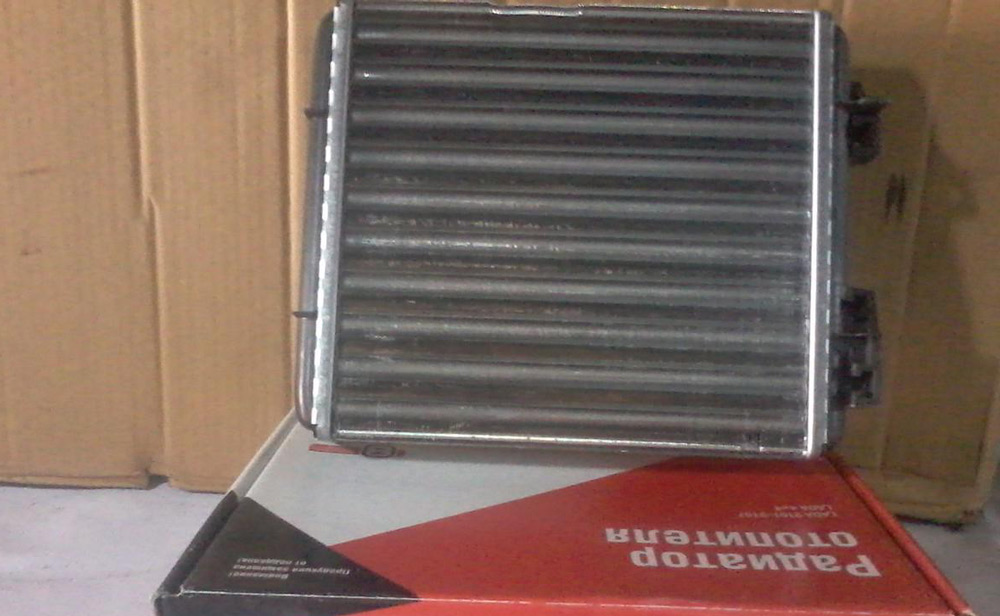

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

Итак:

• передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
• в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Освобождаем хомуты, снимаем шланги и прокладку

• ослабив хомуты шлангов, снимаем их с патрубков;
• затем откручиваем два болта, которые крепят уплотнитель к щитку;
• аккуратно снимаем уплотнительную прокладку с патрубков радиатора так, чтобы не повредить её;

Замена радиатора отопителя на ваз 2106

Вынимаем радиатор снимаем кран отопления ваз 2106

Итак:

• вынимаем радиатор отопления вместе с краном, опускаем его вниз, насколько возможно и выводим вместе с трубками;
• откручиваем болты крепления отводящей трубки и отсоединяем кран;

• устанавливаем на новый радиатор кран отопления, подсоединяем все трубки;
• монтируем новый радиатор в обратном порядке;
• установите рычаг управления краном отопления в крайнее правое положение и убедитесь в том, что при этом кран полностью открыт, подсоедините тросик управления краном;
• пополните систему охлаждения двигателя, запустите двигатель и тщательно проверьте все соединения на герметичность.

Замена тросика отопителя ваз 2106

Начинаем:

снимаем кожух панели приборов при этом надо протолкнуть панель управления системой отопления внутрь;

Cнимаем трос привода воздушной заслонки

сняв защёлки, отсоединяем три троса от панели отопителя: 2 троса управления воздушными заслонками и один трос управления краном отопителя;

Ослабляем крепление тяги крана отопителя

Снимаем тросик привода крана отопителя

• при помощи отвёртки отсоединяем тросик от привода крана отопителя;
• вынимаем тросик из держателя;
• так же снимаем тросик управления заслонкой отопителя;
• вынимаем старые тросики и вставляем новые;

Установка нового тросика

• подсоединяем и фиксируем тросик привода воздушных заслонок на отопителе;
• при помощи тросика устанавливаем заслонку для обдува лобового стекла в полностью открытом положении;
• установите ручку на панели отопителя в положение «обдув лобового стекла»;
• в таком положении присоединяем тросик управления воздушной заслонкой отопителя и фиксируем его;
• закрепляем тросики привода воздушных заслонок в держателе отопителя;

Подсоединяем тросик к крану отопления

• присоедините и зафиксируйте тросик управления заслонкой радиатора на отопителе;
• проверните тросик управления воздушной заслонкой радиатора по часовой стрелке до упора;
• после этого надо установить ручку отопителя в положение «включено»;
• в таком положении подсоединяем и фиксируем тросик крана отопителя;

Замена электродвигателя отопления ваз 2106 Перед началом работ по замене электродвигателя вентилятора отопления необходимо отсоединить минусовую клемму от аккумулятора.

Доработка печки ваз 2106. Изучаем конструкцию и процедуру замены печки в автомобиле ВАЗ 2106

Доработка печки ВАЗ 2106

Отопительный прибор в салоне классической «шестерки» должен нести тепло и исправно работать, в противном случае требуется доработка печки ВАЗ 2106. Температура внутри автомобиля должна быть комфортной не только для пассажиров транспортного средства, но и для водителя, особенно если ему за рулем приходится проводить длительное время.

Значительная часть автомобилей ВАЗ 2106 традиционно эксплуатируется в достаточно прохладных климатических условиях, когда даже летом может резко похолодать. Печка в классических моделях неплохо продумана и действует, но небольшие усовершенствования отопителя либо ремонт (или замена) крана отопителя и/или радиаторной решетки способны значительно повысить теплоотдачу и функциональность данного устройства.

Классическое строение печки салона вазовской «шестерки» следующее. Через подачу от головного блока цилиндров подсоединен ее нагнетающий комплект (состоит из электрического двигателя, вентилятора и его крыльчатки) и узел нагрева (радиатор плюс кран управления).

Принцип работы системы несложный.

Неисправности этого узла бывают различными, но в качестве наиболее распространенных специалисты и опытные водители выделяют:

Бывает, что холодный воздух из печки вызван недостатком охладителя в системе, тогда необходимо просто добавить его.

Если же кран шланга либо радиатор нуждается в ремонте, если им требуется полная замена, необходимо демонтировать и разобрать печку. Для этого следует взять простые инструменты и произвести следующие действия. Открыв кран отопителя и слив тосол, выкручивают крепление шлангов и снимают их. Затем снимают щиток, вентиляторный узел печки, проводят демонтаж радиатора, патрубков печи и крана. Демонтировав патрубок с радиатора и фланцеву

Ваз 2106 ремонт печки

Отопление ВАЗ 2106 особенных проблем никогда не вызывало, в том случае, если все элементы системы отопления работали гладко. Служит печка долго, обслуживания почти не требует, поэтому в зимний период на нее всегда можно надеяться. Механика есть механика, и иногда случаются сбои в работе даже самых надежных и проверенных агрегатов, и печка 2106 тоже подвержена старению.

Признаки неисправности печки

Холодно в салоне, вот и все признаки. А если углубляться и изучать вопрос более детально, то первыми признаками неисправности печки и системы отопления в целом можно считать:

• утечку антифриза;
• повышенный шум вентилятора печки;
• затрудненную регулировку шторок и крана отопителя;
• недостаточно высокую температуру воздуха обдува.

Как правило, печка выходит из строя внезапно, и в самый неподходящий момент. Тогда приходится выяснять причины и ликвидировать их, и каким бы ни был надежным ВАЗ 2106, ремонт печки неизбежен.

Причины неисправности печки 2106

Принципиально, схема конструкции печки очень проста, именно потому она надежна. Печка состоит из

• Радиатора отопителя.
• Вентилятора, состоящего из моторчика и крыльчатки с кожухом.
• Крана печки.
• Распределительной заслонки.

Схема печки показана на фото, и пояснений она требует едва ли. Несмотря на довольно компактные размеры, печка успешно выполняет свою работу, но могут быть причины, над устранением которых мы будем говорить дальше. Причинами же неисправностей печки в большинстве случаев стает утечка антифриза, выход из строя моторчика отопителя и выход из строя крана печки.

Течь антифриза

Утечку антифриза из системы не увидеть просто невозможно, потому что течь он будет буквально вам под ноги. Первым делом находим место, откуда течет антифриз, и думаем, как справиться с этой проблемой.

Главным виновником, как правило, стает радиатор печки. На моделях старого образца установлены медные радиаторы, и если у вас именно такой, то вам повезло. Его можно залудить, промыть, и он станет, как новый. Если же радиатор печки выполнен из алюминия, толку от его ремонта мало. Если совсем нечего делать, его можно попробовать восстановить — поставить латку из эпоксидной смолы, если он лопнул в районе патрубка, или попробовать проклеить герметиком, если течь образовалась в сотах. Но никакой гарантии в результате работы нет, поэтому проще его поменять.

Прежде, чем снимать радиатор, нужно удостовериться в том, что течет именно он, а не резиновый шланг на патрубке. От температуры резина часто рассыхается и пускает едва заметную трещину, из которой и протекает антифриз. Замена трубки решит этот вопрос в том случае, если подрезать и укоротить ее не удается.

То же самое касается и крана отопителя. Сам кран довольно надежен по конструкции, а подтекают попросту трубки отопления. Осмотрите места из сопряжения с краном, и тогда удастся избежать демонтажа крана, хотя ничего сложного в этом нет.

Замена радиатора печки

Если диагностикой установлено, что виной протечки антифриза стал радиатор, будем его снимать. Это не так сложно, как просто неудобно, а сама операция займет несколько минут. Вот алгоритм демонтажа радиатора:

1. Сливаем антифриз из блока цилиндров, предварительно сняв пробку расширительного бачка.
2. Из моторного отсека ослабляем хомуты крепления и снимаем шланги с патрубков.
3. Демонтируем резиновый уплотнитель.
4. В салоне откручиваем два болта крепления консоли и снимаем ее.
5. Отсоединяем трос от крана отопителя.
6. Отщелкиваем пружинные скобы крепления кожуха вентилятора.
7. Демонтируем радиатор печки.

После осмотра радиатора печки решаем, возможен ли его ремонт.

Замена или ремонт моторчика вентилятора

Моторчик вентилятора отопителя имеет скрытый талант. После определенного пробега автомобиля он начинает петь, причем именно таким голосом, который может вывести из себя каменного Дзержинского. Шуметь он начинает на непрогретом двигателе, а после утихомиривается, но ненадолго. Потому при первых проявлениях неисправности, его стоит сразу менять.

Лучше это сделать тогда, когда мы меняем сам радиатор, чтобы лишний раз не разбирать всю конструкцию. Ремонту он, как правило, не подлежит, и его можно с чистым сердцем выбросить.

На работу печки ВАЗ 2106 может влиять работа термостата, стоит чаще обращать внимание на состояние воздуховодов — они могут попросту забиться листьями. Как видим, ремонт печки ВАЗ 2106 не представляет сложностей, главное, знать причину, а устранить ее всегда можно довольно просто, и тогда в вашей шестерке всегда будет тепло

Не мерзните, и удачи на дорогах!

Замена Печки Ваз 2106 Видео

Мы изучаем дизайн и функции замещения печь в машине 2106

Обогрев салона «шестерка» представлен в виде устройства небольшого размера, в котором есть такие компоненты, как:

• двигатель печь, представляя живой EDH;
• блок вентилятора с «гофрированным» рабочим колесом;
• нажмите печь с переменной ручкой управления;
• радиатор;
• заслонка распределения воздуха.

Конструкция и основные неисправности плит ВАЗ

Ваз радиатор печка 2106, Несмотря на свои небольшие размеры, с его собственной работой по охлаждению воды и прогреву салона, он работает довольно хорошо. Замена и регулировка сцепления ВАЗ 2106 своими силами. ВАЗ 2106. Замена вентилятора для YouTube. Более наглядно, устройство внутреннего нагревателя можно посмотреть ниже.

Механизм работы этого устройства показан на рисунке.

Тип системы отопления «шестерка» относится к наиболее распространенным конструкциям, основанным на использовании воды. системы охлаждения установка. Он состоит из трех основных компонентов — по сути, печки, стоимость которой применима к российским автовладельцам, для монтажа с аксессуарами управления в виде отводов и воздуховодов с радиатором.

Правила ремонта и доработки отопления «шестерки»

Очищение либо замена крана и/или радиаторов обычно улучшает работу системы обогрева, но возможен и другой вариант.

Действие	Работы	Тонкости
Чаще и владельцы «шестерок» и специалисты-механики склонны совсем убирать кран отопления, меняя его на изогнутую трубу.	Ее вывод закрепляют в двигательном отсеке, а шлангом соединяют с патрубком в головном блоке цилиндров. Это позволяет избежать регулярных подтеканий или засоров крана и перебоев в работе печки за счет более равномерного циркулирования тосола.	Недостатком данной доработки становятся проблемы с регулировкой подачи тепла, из-за чего сложно добиться равномерной температуры (да и лобовое стекло может «запотевать» зимой). Это решается либо когда перекрывается (отсоединяется) один шланг летом либо когда устанавливается шаровой кран (обыкновенный, водопроводный) в одно время с трубкой.
Следующее действие — замена или чистка радиатора отопителя.	Эту деталь необходимо регулярно чистить: его пластины внутри забиваются грязью и на треть способствуют снижению теплоотдачи. Очистить забитые пластины можно водяным напором, но надежнее «отмочить» их в специальных средствах для очищения труб (типа «Крот»), а уже затем вымыть напором воды. Для этой процедуры отсоединяются патрубки, а ко входу-выходу прикрепляют шланги для промывания.	Подачу воды осуществляют наоборот, чтобы лучше вымыть грязь.
Усилить поток теплой воздушной смеси из левого дефлектора поможет встраивание вентилятора в патрубок.	Он поможет разгонять тепло, подаваемое печкой, и усилит обогрев салона. Для этой цели вполне подойдет обычный вентилятор для охлаждения компьютерного процессора (кулер). Оптимальный размер — 50 мм, больший не поместится в патрубок. В пластике вырезают место для кулера, герметизируя отверстия пластмассой и герметиком из силикона.	Если потребуется — регулируют лопасти патрубка. После доработки патрубок монтируют и подключают к сети.

Варианты подключения выбирает сам автовладелец, исходя из потребностей: его можно подсоединить контактами к печке, снабдить двумя скоростями переключения, установить регулирование скорости поддува, и прочее. Этот вариант доработки снижает шумность функционирования обогрева. Некоторые специалисты советуют ставить дополнительную помпу, это позволит быстрее прокачиваться тосолу и увеличит скорость доставки тепла к радиатору автомобиля ВАЗ 2106.

Элементы устройства

Печка на ВАЗ-2106 включает в себя следующие основные компоненты:

• дефлекторы;
• тяги крана печки;
• крышки воздухопритоков;
• воздуховоды для лобового стекла;
• радиатор;
• кожух радиатора;
• отводные трубы;
• подводные;
• кран печки;
• крышка распределителя воздуха;
• электрический двигатель вентилятора;
• крыльчатку вентилятора;
• добавочные резисторы;
• воздуховоды внутренней системы вентиляции;
• рычаг крышки распределителя;
• кронштейны;
• ручка управления крышкой;
• ручка управления краном;
• тяги крышки воздухопритоков.

Эти элементы представляют собой устройство отопителя на автомобиле ВАЗ-2106.

Конструкция и принцип работы

Салонный отопитель на автомобиле ВАЗ-2106 является компактным агрегатом, к основным составляющим элементам которого относят:

• мотор печки;
• вентилятор с крыльчаткой;
• радиатор;
• заслонку для распределения воздушных потоков;
• кран печки с регулирующими рычагами.

ВАЖНО! Если в схеме радиатора печки ВАЗ-2106 были обнаружены течи, тогда по возможности замените радиатор на новый. Его ремонт сложный, плюс не всегда приносит положительный результат

Это скорее временная мера.

Устроена печка на автомобиле ВАЗ-2106 достаточно просто, но новичкам справиться с задачами по её ремонту может оказаться невыполнимой задачей. Это не так. Особенно если вы будете знакомы с устройством и конструктивными особенностями отопителя.

1. Стандартный, то есть заводской для ВАЗ-2106, отопитель имеет сравнительно компактные размеры, однако эффективно охлаждает жидкость и прогревает салон. Это отмечают многие владельцы отечественной классики. Включение и управление интуитивно понятное.
2. На ВАЗ-2106 используется самая распространённая конструкция отопительной системы среди российского автопрома, а местами и советского. Основой выступает жидкостная система охлаждения главного двигателя.
3. Основными элементами отопительной системы являются печка, соединения с элементами управления (краники, рычаги), магистрали и радиатор.
4. Заслонки и кран отопителя соединяется с устройством управления с помощью упругой и гибкой тяги.
5. При переводе верхнего элемента в верхнюю предельную позицию, кран открывается полностью, что обеспечивает максимальное количество поступающей охлаждающей жидкости в систему отопления через радиатор.
6. Если в аналогичную позицию перевести нижнее устройство управления, тогда заслонка воздухозаборника окажется открытой до предела. Так через печку в систему отопления будет направлен максимальный воздушный поток.
7. Дефлекторы, выполненные из пластика, могут менять угол обдува в салоне ВАЗ-2106. Тем самым водитель и передний пассажир регулируют направленность создаваемых воздушных потоков при обогреве или обычном проветривании.
8. Крышка распределения потоков воздуха не соединена с системным переключателем управления отопителем. Эта заслонка позволяет регулировать степень закрытия или открытия рычажным девайсом. Подобная конструкция обеспечивает дополнительный комфорт водителю автомобиля ВАЗ-2106 при регулировании работы системы отопления.
9. Устройство предусматривает наличие трехпозиционного тумблера, предназначенного для регулирования объёмов воздушных потоков, проходящих через печку. Регулятор позволяет выбирать между двумя диапазонами вращения вентилятора отопителя — от минимального до максимального.

ВАЖНО! Никогда не включайте электровентилятор отопителя, если заслонка воздухозаборника при этом находится в задвинутом состоянии, а кран открыт

Особенности подключения печки

На ВАЗ-2106 используется электрический двигатель Мэ 255. Это электромоторчик постоянного тока, который возбуждается от постоянного магнита. Несколько нюансов схемы подключения отопителя ВАЗ-2106:

1. При подключении к питающей цепи электромотор добавочного резистора, вал якоря начинает прокручиваться, но с меньшей частотой.
2. Резистор фиксируется парой пружинных шайб внутри кожуха вентилятора печки.
3. При температуре 20 градусов показатели сопротивления резистора составляют 1,5 Ом.
4. При выходе из строя электродвигателя его следует заменить;
5. Ремонт заключается только в очистке коллектора или нанесении смазки на подшипники.
6. В норме параметры номинального напряжения в схеме составляют 1 В.
7. Показатели номинальной мощности — 2 Вт.
8. Частота вращения вала электромотора — 3000 об/мин (при условиях напряжения 12 В).

https://youtube.com/watch?v=lwWRbz_zwRw

Отопительное оборудование сравнительно простое по своей схеме и конструкции, потому большинство автовладельцев ВАЗ-2106 предпочитают осуществлять ремонт своими руками.

Замена крана печки (отопителя)

Кран отопителя служит для регулирования потока охлаждающей жидкости через радиатор. В теплое время года необходимость в обогреве салона отпадает, поэтому краник чаще всего находится в закрытом положении.

С приходом холодов, мы вновь вспоминаем о возможности регулировки температуры в салоне, но иногда сталкиваемся с неожиданными проблемами: кран печки (при прохождении через него жидкости) может потечь, окислиться и даже заклинить (при долгом неиспользовании). Разбору и ремонту эта деталь не подлежит, поэтому для восстановления системы отопления остается только замена крана печки.

Что потребуется для замены?

• Новый кран отопителя.
• Две резиновые прокладки крана отопителя.
• Силиконовый высокотемпературный герметик (красный).

Кран отопителя и прокладки

Красный силиконовый герметик ABRO

Как заменить кран на ВАЗ 2101-2107 «классика», «Волга», «Нива», «Ока» (порядок работ)

Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.

Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».

По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.

В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.

Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).

Снятие крана печки

Ключом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.

Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой

Обратите внимание на профиль прокладки

Снимаем и переставляем на новый кран скобу крепления тяги привода.

Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Для «перестраховки» наносим герметик на поверхность состыковки крана и радиатора, а также крана и трубы впускного патрубка.

Установка нового крана отопителя

Заполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.

Заводской (штатный), шаровой или керамический кран, какой лучше?

Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, «заедает» и особенно подвержен закислению. В доказательство к этому — изображения выше, где причина замены — заклинивший кран и течь жидкости.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть обусловлена его плохой работой. Но не все решают менять отопитель — большинство владельцев «семерок» принимают решение разобрать, произвести ремонт, тюнинг и переделать отопитель в целом. Схем для тюнинга и ремонта — множество, но нужно учитывать, что в домашних условиях не так легко их реализовать. Без проблем своими руками можно уплотнить стыки магистралей системы с соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Однако, такая переделка печки не позволит улучшить микроклимат в салоне. Если вы хотите, что воздух в салоне был более теплым, понадобится увеличить объем воздушного потока с помощью нового радиатора, поскольку заводское устройство не позволит осуществить эту затею. Замена вентилятора необходима и в таких случаях. Наиболее оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и тюнинга отопительной системы такова:

Сначала нужно знать, как снять печку

От вас требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
Сняв вентилятор, следует осторожно срезать один из так называемых гребней, подающих воздушный поток к ногам переднего пассажира и водителя. Это делается обязательно, поскольку электродвигатель от «восьмерки» значительно длиннее.
Демонтируется крыльчатка

Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии нужно осторожно установить вал. Следите за тем, чтобы новая конструкция могла стать в место установки наиболее надежно.
Перед тем, как монтировать новый вентилятор, произведите диагностику его работоспособности.
Резистор следует заменить, поскольку именно благодаря этому элементу вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
Выключатель вентилирующего устройства также следует заменить. Когда отопительная система будет работать, на него начнет поступать другой ток. Соответственно, со временем эта кнопка может выходить из строя.
