Рулевая уаз патриот

Для чего он нужен в автомобиле?

В современном автомобильном мире производители стремятся повысить комфорт в управлении. Это не обошло стороной и «брутальный» российский внедорожник UAZ Patriot. Во время руления владелец вращает «баранку», но делает это с легкостью, поскольку ему на помощь приходит указанный усилитель. Все это происходит при работе мотора, поскольку привод усилителя осуществляется от вращающегося шкива коленчатого вала. Попробуйте вращать руль на незаведенном «движке» Патриота. Да это тренажерный зал! Езда по бездорожью превратится в испытание, которое выдержит не каждый владелец.

Благодаря усилителю водитель может крутить руль одним пальцем. Как же это стало возможным? Основным действующим «лицом» в механизме усиления является насос. Он получает момент вращения от коленвала. Для такой передачи конструкторы применили ремень. Насос генерирует давление жидкости, а она в свою очередь направляется непосредственно в рулевой механизм. Именно за счет «работы» масла водитель получает в результате такое бесценное «облегчение» вращения руля.

Для обеспечения циркуляции в системе присутствует специальный магистральный шланг, о котором поговорим подробнее. Он имеет свой ресурс, поэтому владельцу следует быть внимательней и следить за его состоянием и периодичностью замены.

Поскольку коснулись данного «ремонтного» момента, то заметим, что в перечень таковых процедур касаемо ГУР Патриота специалисты также включают замену:

• шланга;
• рабочей жидкости (масла);
• насосного агрегата.

Мы рассмотрели основные направления ремонта, без которых нормальное функционирование механизма усиления может только сниться беззаботному владельцу.

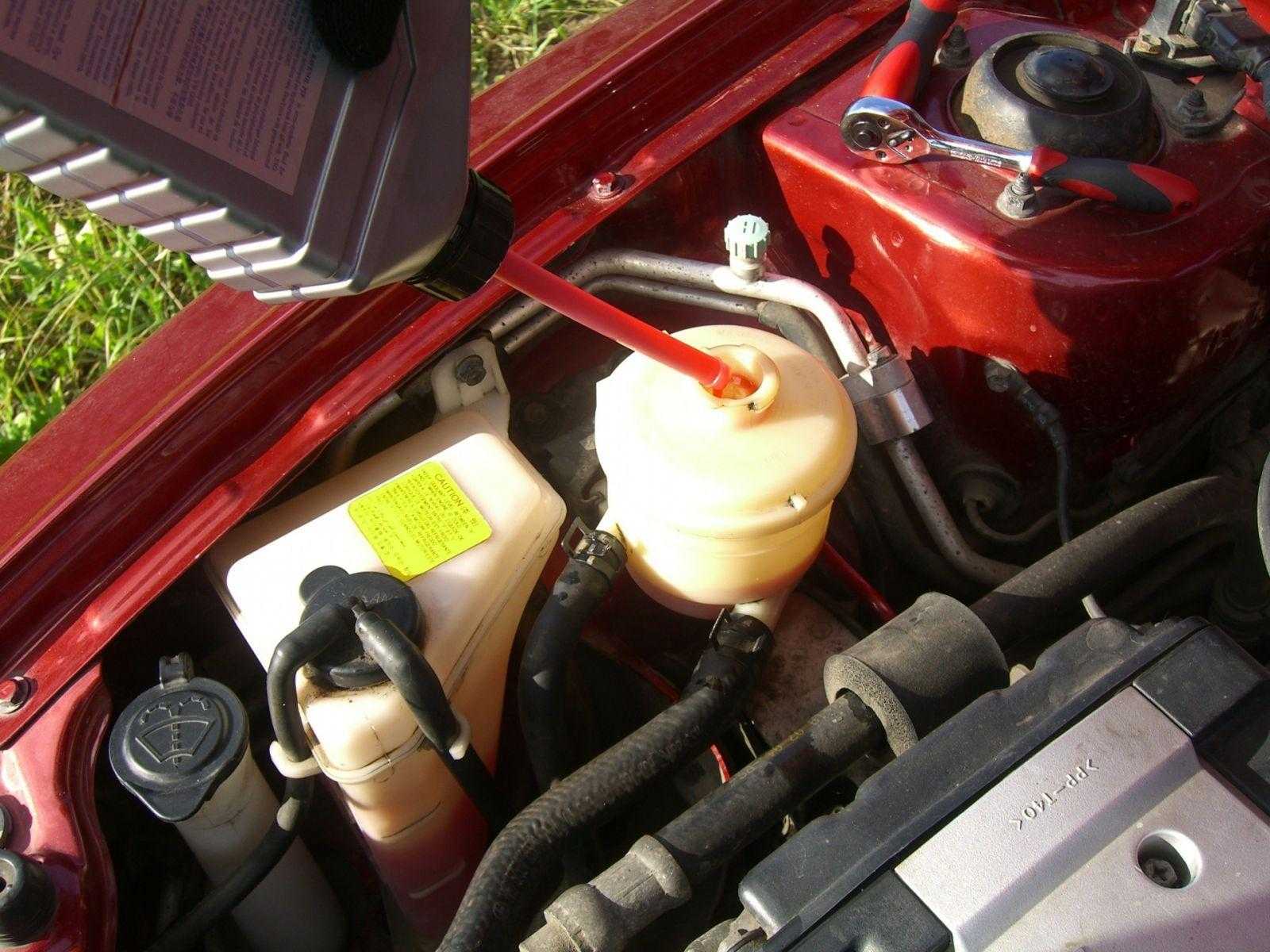

Как долить

Сам процесс доливки прост – нужно открутить крышку расширительного бачка гидроусилителя и добавить столько жидкости, чтобы она находилась между отметками MIN и MAX.

Главной проблемой при доливке масла в ГУР является его выбор. Хорошо если замена еще не производилась, и в системе находится жидкость с завода производителя. В этом случае достаточно свериться с технической документацией, взять рекомендованное масло и долить до нужного количества.

Если вы не знаете, что залито в систему, рекомендуем сразу произвести замену , ведь вам в любом случае придется покупать канистру жидкости на доливку.

УАЗ 31512 – это автомобиль эволюция старого-доброго 469 “козлика”, который был выпущен огромными тысячами как для советской армии, так и в народный массы. Основное достоинство этого автомобиля лежит в его максимально возможной проходимости. Без преувеличения, этот автомобиль проедет абсолютно везде, даже там, где дорогами и не пахло никогда.

Существуют сведения, что военный УАЗ 469 с пробитым двигателем мог довести своего водителя до пункта назначения если педаль утопить в пол и вытянуть подсос, то есть если вовремя не дать ему заглохнуть.

УАЗ 31512 несколько отличается от своего предшественника. Здесь уже изменился салон, в сторону повышения комфорта пассажиров. Также и двигатель был установлен другой, более мощный и с инжекторным принципом работы. Автомобиль стал куда экономичнее и комфортнее передвигаться. Подвеска также претерпела значительных изменений: даже на серьезных ухабах пассажиры больше не летят головой в сторону потолка. Ну и, конечно же, был установлен гидроусилитель руля, вращать его теперь можно пальцами, уже не нужно для этого прикладывать всю мышечную силу рук. Вот об этом элементе автомобиля УАЗ 31512 мы сегодня и поговорим.

Пошаговая инструкция смены жидкости в гидроусилителе руля

При соблюдении основных правил техники безопасности и наличии нужных инструментов, владелец автомобиля УАЗ Патриот может приступить к основной работе.

Выполнить смену жидкости в гидроусилителе рулевого управления необходимо при наличии следующих инструментов:

• Большой шприц с трубочкой;
• Емкость для слива старого масла;
• Новая жидкость;
• Резиновые или обычные перчатки;
• Чистая тряпка.

Работы по смене смазки необходимо проводить при наличии подъемника. Если он отсутствует, можно установить автомобиль на смотровую яму или приподнять двумя домкратами. Домкратом надо приподнять передние колеса машины.

Процесс слива отработанной жидкости:

• Установить машину на подъемник или поддомкратить переднюю часть;
• Если есть передний брызговик, его надо удалить;
• Открыть крышку расширительного бачка гидроусилителя руля;
• Ослабить хомут, которым крепится расширительный бачок;
• Подготовить емкость для отработанного масла;
• Шприцом с трубочкой выкачать смазку или, наклонив бачок, слить жидкость в емкость;
• От бачка отсоединить шланг – обратку и опустить в подготовленную тару;
• Поворачивать руль в разные стороны до упора 2 – 3 раза;
• Силовой агрегат на данном этапе заводить не надо;
• Снять пустой бачок и хорошо промыть;

В расширительном бачке расположен фильтр для очистки жидкости. Его следует снять и заменить на новый фильтр. На данном этапе слив жидкости гидроусилителя руля с УАЗ Патриот успешно выполнен.

Завершается замена жидкости в гидроусилителе руля УАЗ Патриот заливом нового масла:

• Установив расширительный бачок на место, шприцом залить новое масло;
• Руль поворачивать вправо и влево до упора при неработающем моторе, постоянно доливая масло в бачок;
• При вращении руля из сливного шланга вытекает старая смазка, она темного цвета. При появлении светлого масла при сливе, прекратить выполнять прокачку;
• Собрать на место систему гидроусилителя руля;
• Завести двигатель, поворачивая руль от упора до упора;
• Долить жидкость до указанного на бачке уровня.

На этом замена жидкости в гидроусилителе руля УАЗ Патриот закончена.

В процессе выполнения работы водитель должен учитывать следующие рекомендации:

• Чтобы исключить нагрузку на систему руля, во время прокачки машина должна находиться в подвешенном состоянии;
• Средний объем масла для замены составляет 1,2 литра;
• По окончании замены жидкости, автомобиль опустить и завести силовой агрегат. Двигатель должен поработать вхолостую примерно 10 – 15 минут.

При выполнении слива масла гидроусилителя руля УАЗ хантер необходимо заменить фильтр насоса гидравлической системы. Фильтр извлекается из расширительного бачка, вытащив с оси шплинт, сняв шайбу, прижимную пружину и уплотнительную втулку (резиновую). Прежде чем поставить новый очистительный элемент, протереть расширительный бачок внутри от грязи. Очистив бачок, можно установить новый фильтр в обратном порядке как снимали.

Замена жидкости гидроусилителя руля в УАЗ Хантер в своем процессе мало чем отличается от замены масла в УАЗ Патриот. В качестве заливаемой жидкости на УАЗ Хантер используют трансмиссионное масло Dexron II или Dexron III. Их можно смешивать. Объем заливаемой жидкости гидроусилителя руля хантер равен 1,1 литра.

На заключительном этапе работы двигателя, следует тщательно проверить места присоединения шлангов к элементам системы гидроусилителя на предмет потери жидкости. При обнаружении течи, следует незамедлительно ее устранить.

Стоит уточнить, что при смене марки субстанции, систему гидроусилителя руля надо промыть тем маслом, которое заливается в нее. Только своевременное техническое обслуживание в качестве замены жидкости в гидроусилителе рулевого управления и профилактического ремонта, обеспечит бесперебойную работу всей системы гидравлического усилителя руля.

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач

Прокачка системы ГУР

Прокачка (удаление воздуха) системы гидроусилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов).

Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

1. Залейте рабочую жидкость в систему гидроусилителя рулевого управления до необходимого уровня
2. Установите упоры под задние колеса и вывесите переднюю часть автомобиля.
3. Пустите двигатель и дайте ему поработать 15–20 с.
4. Поверните рулевое колесо до упора влево, затем до упора вправо.

Не задерживайте колеса в крайних положениях.

1. Повторите операцию 4 не менее трех раз.
2. Установите рулевое колесо в среднее положение и заглушите двигатель.
3. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости доведите его до нормы.

Уровень рабочей жидкости в бачке должен находиться на уровне сетки наливного фильтра.

Замена бачка ГУР

Подготавливаем ключи на 12, 13, отвертку с плоским лезвием, емкость для слива жидкости из бачка

Ослабляем затяжку гайки стяжного хомута бачка ГУР

Сливаем рабочую жидкость из бачка гидроусилителя в заранее подготовленную емкость

Ослабляем затяжку хомутов шлангов

Отсоединяем шланги от бачка

Устанавливаем детали в обратном порядке

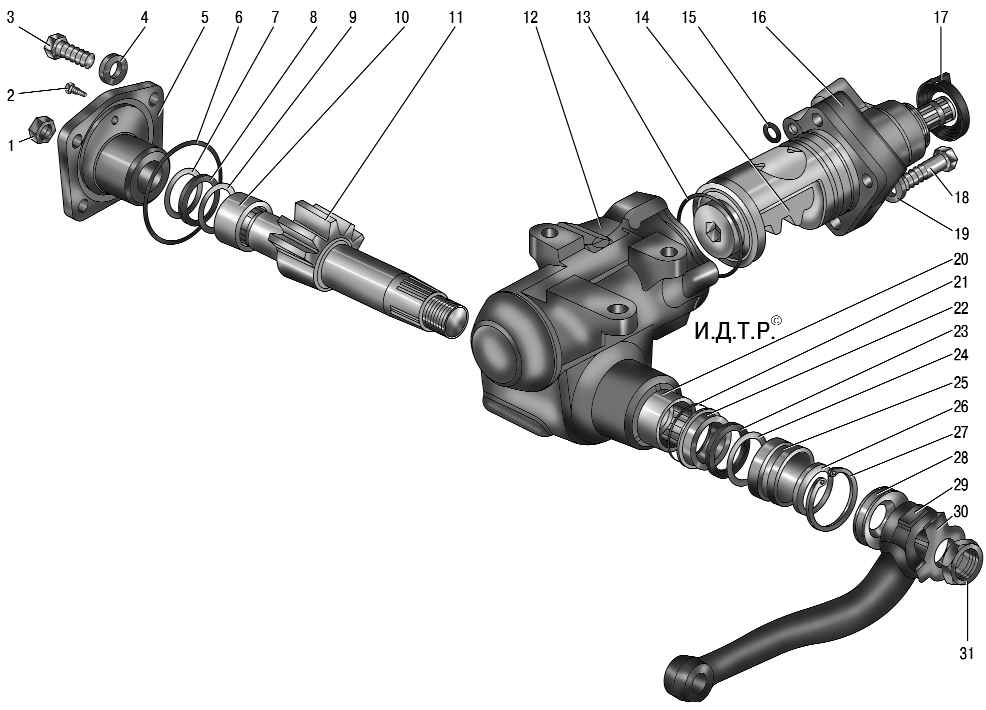

Замена рулевого механизма

Потребуются ключи на 12, 13, 22, 42, торцовая головка на 17, съемника шаровых шарниров, двухзахватный съемник

Откручиваем гайку и вынимаем болт из хомута вилки карданного шарнира вала рулевого механизма

Вставляем отвертку в прорезь хомута вилки карданного вала и поворачиваем отвертку, тем самым ослабляя затяжку хомута

Отсоединяем карданный вал рулевого управления от вала рулевого механизма и отводим его в сторону

Выкручиваем болт-штуцер крепления нагнетательного шланга гидроусилителя рулевого управления

Отсоединяем шланг от рулевого механизма

Соединение нагнетательного шланга с рулевым механизмом уплотняется медной шайбой. Сильно обжатую шайбу необходимо заменить.

Ослабляем затяжку хомута отводящего шланга

Снимаем шланг с патрубка и сливаем жидкость в заранее подготовленную емкость

Выпрессовываем из рулевой сошки палец шарового шарнира наконечника рулевой тяги

Выкручиваем три болта крепления рулевого механизма к раме

Снимаем рулевой механизм с автомобиля

Откручиваем гайку крепления рулевой сошки и спрессовываем ее с помощью съемника

Устанавливаем все детали в обратной последовательности и прокачиваем систему ГУР

Замена насоса ГУР

Снимаем ремень привода насоса, как описывалось выше

Выкручиваем болт-штуцер крепления нагнетательного шланга

И отсоединяем нагнетательный шланг от насоса

На штуцере нагнетательного шланга установлены медные прокладки. Если прокладки сильно обжаты их необходимо заменить.

Ослабляем затяжку хомута всасывающего шланга

Отсоединяем шланг от насоса

Окончательно выкручиваем болты крепления насоса и снимаем насос ГУР

Устанавливаем детали в обратной последовательности и регулируем натяжение ремня, как указано выше

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Выбор жидкости для руля

Масло в гидравлическом усилителе рулевого управления – это главный элемент для безопасного и комфортного передвижения внедорожника. В инструкции по эксплуатации указано, что жидкость для гидроусилителя руля в УАЗ Патриот меняют один раз в два года или набрав необходимый пробег авто. Смена масла зависит от стиля вождения и интенсивности эксплуатации внедорожника.

Заливать в автомобиль можно масло для автоматической коробки передач. Все жидкости для гидроусилителя рулевого управления можно разделить по таким критериям, как цвет, разновидность и состав. Рекомендованное масло для гидроусилителя руля — Mobil ATF 220, объемом 2 литра.

По составу, масла гидроусилителя руля делятся на минеральные, полусинтетические и синтетические. Нельзя смешивать между собой жидкости на синтетической и минеральной основе, так как виды присадок в них отличаются.

Чтобы правильно выбрать жидкость для системы гидроусилителя, следует ознакомиться с рекомендациями завода производителя. Зачастую информация о масле гур указана на расширительном бачке или крышке. Именно поэтому, замена жидкости гидроусилителя руля на УАЗ Патриот проводится в соответствии с инструкцией и рекомендациями автопроизводителя.

Блог про Уаз

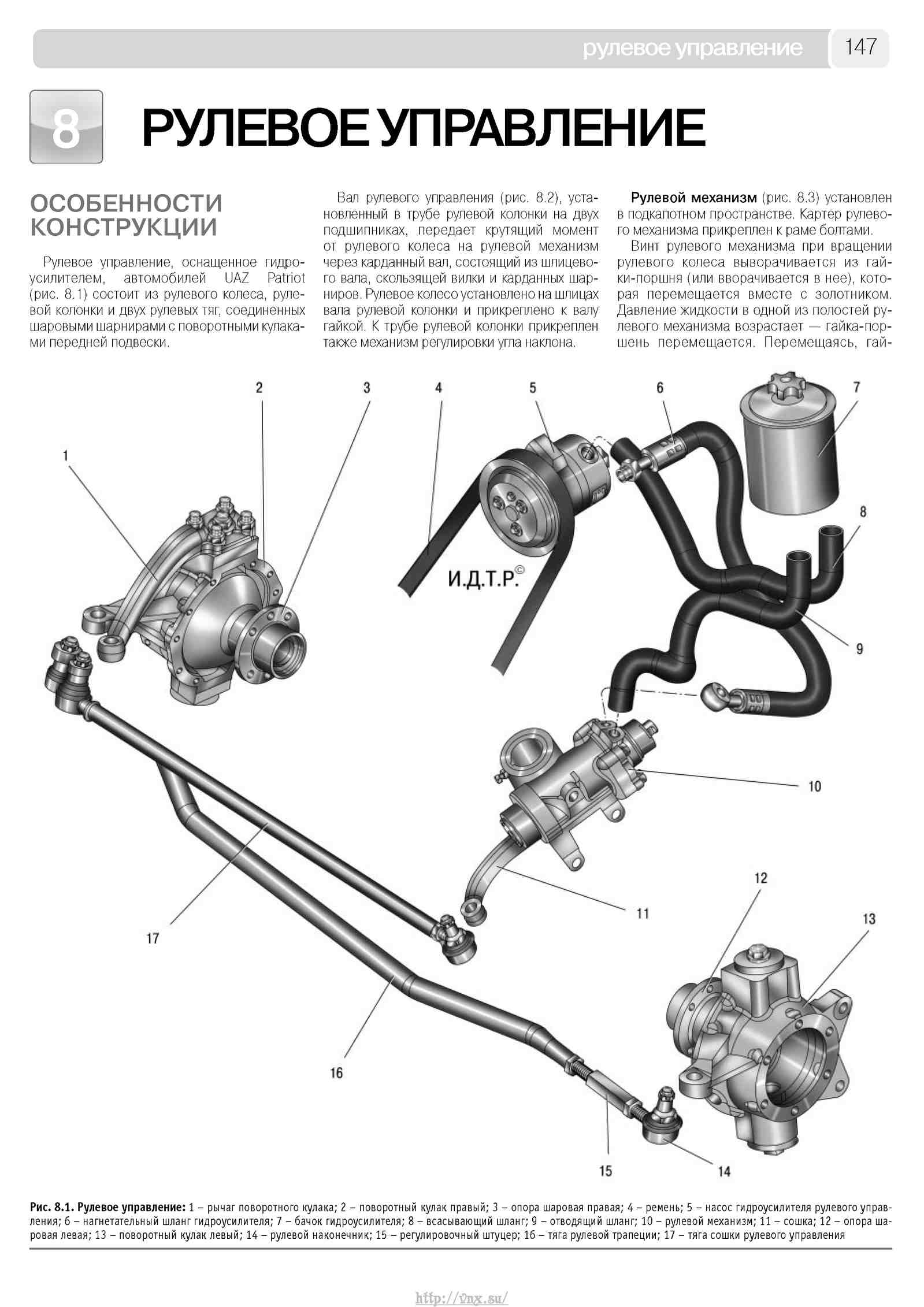

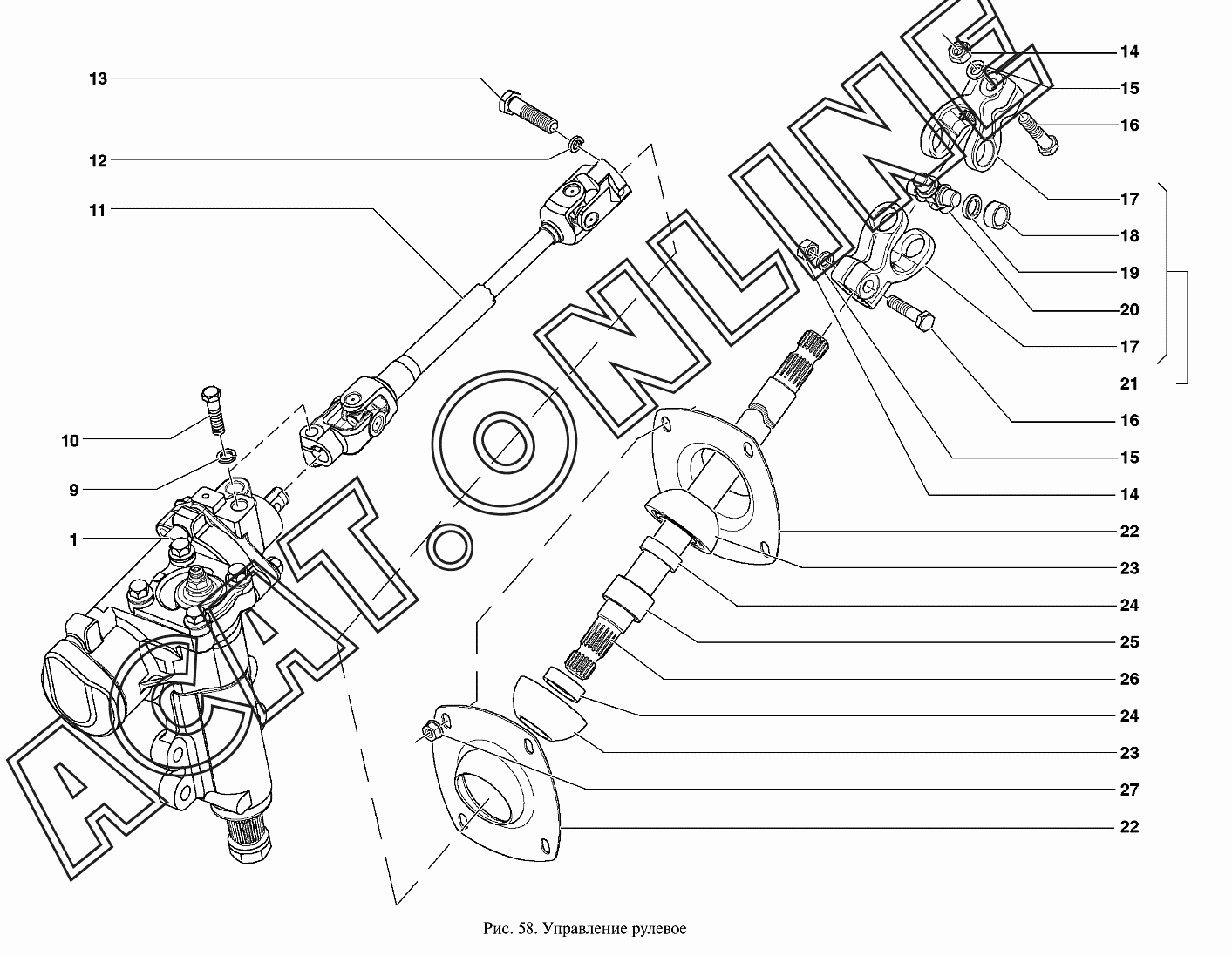

Рулевое управление Уаз Хантер состоит из рулевого механизма с гидроусилителем, рулевой колонки с рулевым и карданным валом, рулевого колеса и рулевого привода которые включает в себя две рулевые тяги, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

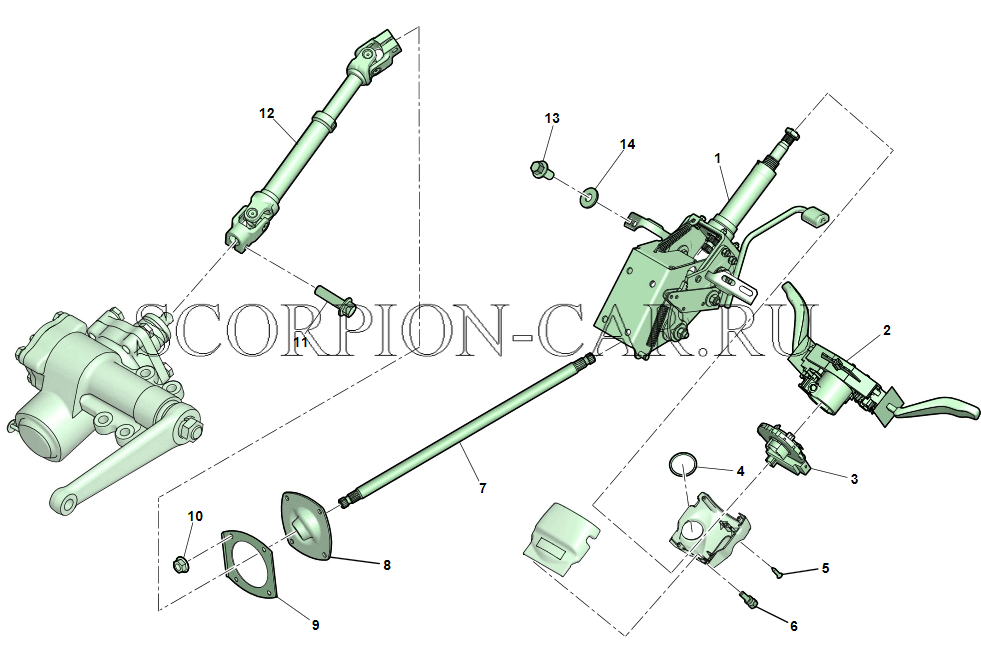

Рулевое колесо установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. Вал рулевого управления установлен в трубе рулевой колонки на двух подшипниках и передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.

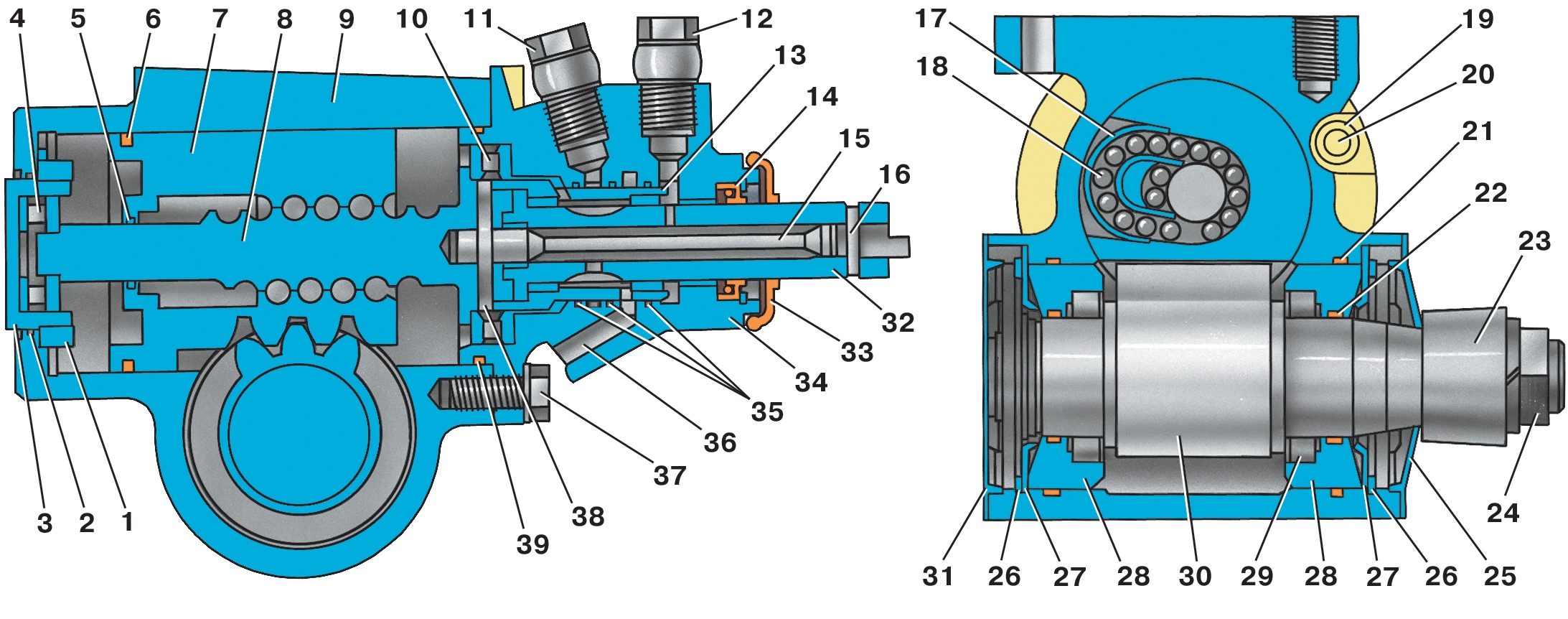

Рулевой механизм типа винт — шариковая гайка — сектор, установлен в подкапотном пространстве, картер рулевого механизма прикреплен к раме болтами. Соединения шлангов с рулевым механизмом уплотнены медными шайбами. Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости.

Для автомобилей Уаз-315195 Хантер с двигателем ЗМЗ-409.

Рулевая трапеция состоит из сошки, тяги сошки рулевого управления и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, которые имеют разное направление резьбы в зависимости от стороны установки, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.

Рулевое управление Уаз Хантер с гидроусилителем руля, принцип работы.

Винт рулевого механизма при вращении рулевого колеса вворачивается или выворачивается из гайки-поршня, которая, в свою очередь, перемещается вместе с золотником. Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса. Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок гидроусилителя по отводящему шлангу.

В гидроусилителе руля давление рабочей жидкости создается насосом лопастного типа, установленным на кронштейне двигателя. Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя. Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.

Шум в системе гидроусилителя руля Уаз Хантер.

При повороте передних колес вправо или влево до упора в системе гидроусилителя руля возможно появление шума или гула, который возникает по причине выхода насоса гидроусилителя на максимальное давление. Такой шум или гул является характерным признаком работы насоса и не влияет на работоспособность рулевого управления в целом.

Рулевые механизмы Уаз Хантер с гидроусилителем.

Рулевое управление Уаз Хантер в зависимости от комплектации автомобиля и его года выпуска могло комплектоваться рулевыми механизмами винт — шариковая гайка — сектор с гидроусилителем, производства ИНМАШ, город Стерлитамак или БЗАГУ, город Борисов, двух видов, отличающихся по типу распределителя : вал-золотник или вал-ротор.

На автомобилях с рулевым механизмом 31519-3400011-10 карданный шарнир крепится к валу рулевого механизма болтом, а на рулевом механизме 31519-3400011-20 : клином с шайбой и гайкой.

Отказ гидроусилителя руля на Уаз Хантер.

При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на руле заметно возрастает. При отсутствии масла в системе гидроусилителя из-за повреждения насоса или разрушения шлангов, необходимо снять ремень привода, в противном случае возможно заклинивание насоса гидроусилителя и обрыв ремня.

При снятом ремне привода насоса на Уаз Хантер с двигателем ЗМЗ-409 необходимо контролировать температуру охлаждающей жидкости, так как вполне возможен перегрев двигателя. Длительная эксплуатация автомобиля с неработающим гидроусилителем приводит к преждевременному износу деталей механизма рулевого управления.

Обслуживание рулевого механизма Уаз Хантер с гидроусилителем руля.

Заключается в проверке натяжения ремня привода насоса гидроусилителя, проверке герметичности шлангов и их соединений, проверке отсутствия течей уплотнителей насоса и рулевого механизма, проверке уровня и замене рабочей жидкости в бачке гидроусилителя.

Рабочая жидкость в системе гидроусилителя руля должна соответствовать спецификации Dexron IID. Более подробно процесс замены рабочей жидкости и фильтра в бачке гидроусилителя руля, а так же параметры натяжения ремня привода насоса гидроусилителя руля на Уаз Хантер, изложен в отдельном материале.

Пошаговая инструкция по замене масла в гидроусилителе руля

Чтобы поменять смазку в ГУР нужно, прежде всего, соблюдать основные правила техники безопасности и иметь нужные инструменты:

• тряпочные и резиновые перчатки;
• шприц с приспособленной трубочкой;
• ветошь;
• чистое масло;
• емкость для слива отработанного масла.

Вам будет интересно почитать здесь: заправочные емкости уаз патриот

Для замены масла необходимо:

1. Поставить автомобиль на подъемник, яму или с помощью домкратов поднять переднюю часть машины.
2. Снять передние брызговики и открутить расширительный бачок ГУР.
3. Ослабить крепление бачка и подготовить тару для слива старого масла.
4. С помощью шприца и трубки слить жидкость в приготовленную емкость. Отсоединить от бачка шланг обратки и направить его в тару.
5. Несколько раз повернуть руль на УАЗ Патриот до упора в разные стороны, запускать двигатель не нужно.
6. Демонтировать бачок и тщательно промыть. В бачке расположен фильтр, который чистит масло, его необходимо заменить. Для замены нужно вытащить шплинт, снять шайбу, пружину и резиновую втулку. Очистить бачок и собрать в обратной последовательности.
7. После установки расширительного бачка шприцем залить свежее масло: с заглушенным двигателем, проворачивая руль до упора в обе стороны, одновременно заливая жидкость в бачок. Во время вращения руля из сливного шланга будет течь отработанное масло черного цвета. Нужно продолжать прокачку, пока масло не станет светлым.
8. Затем собрать все на место, запустить силовой агрегат и снова несколько раз провернуть руль до упора в разные стороны. После чего добавить жидкость до нужного уровня и тщательно проверить целостность шлангов, чтобы избежать течи масла.

Рекомендации при выполнении работ:

• чтобы не было нагрузки на ГУР, при прокачивании системы автомобиль должен находится в поднятом положении;
• количество жидкости при замене составляет 1.2 л;
• после окончания всех робот нужно поставить автомобиль на колеса, запустить двигатель и дать ему поработать 15 минут.

Чтобы избежать поломок и дорогостоящего ремонта, необходимо своевременно выполнять замену масла и фильтрующего элемента ГУР, а также выбирать качественные смазки и детали.

Популярный контент: рулевой демпфер на уаз патриот

Интересный материал тут: масло в коробку уаз патриот

Устройство механизма

Гидроусилитель руля представляет собой устройство, непосредственно задействованное в управлении автомобилем и предназначенное для повышения комфортности вращения рулевого колеса.

Помимо гидравлического усилителя существуют также:

• Пневматический.
• Электрически.
• Механический.

Все они предназначены для упрощения водителю процесса управления, но по-разному работают и могут оказывать на автомобиль в целом различное влияние. Итак, пневматический усилитель основывается на принципе давления воздуха. Самый конструктивно сложный и ненадёжный, отчего его редко куда ставят, именно этот вариант. Он в своей системе имеет баллон, в который закачивается воздух, компрессор, который закачивает этот самый воздух и создает давление и масса трубок и шланг, по которым воздух движется в механизм. Малейшая неполадка в работе хотя бы одного элемента, и вся система накрывается. Те, кто по долгу службы ездил на автомобилях КРАЗ, что были выпущены еще в советское время знают не понаслышке, что там этот усилитель, вообще, никогда не работает практически и крутить руль грузовика приходится всей мышечной силой.

Один лишь расширительный бачок расположен отдельно, чтобы облегчить водителю процесс замены жидкости во всей системе. Работает же гидроусилитель руля принципиально так, как работают гидравлические тормоза, с той лишь разницей, что здесь всегда присутствует насос-усилитель, который создает давление жидкости на рейку, которая помогает провернуть руль в нужную сторону.

Как прокачать ГУР

Как залить масло и прокачать ГУР

Процедура замены жидкости и прокачки ГУР выполняется в строгом соответствии с существующим алгоритмом. Некоторые автопроизводители могут вносить в него свои особенности. Если у вас есть мануал к вашему автомобилю, рекомендуем ознакомиться с соответствующим разделом. В общих же чертах шаги необходимо выполнять в такой последовательности:

• Полностью поднимите автомобиль на подъемнике или вывесите его передние колеса.
• При необходимости выполните слив старой жидкости из расширительного бака. Для этого следует снять возвратный шланг (идущий в систему ГУРа) с расширительного бачка и поставить на него заглушку, чтобы жидкость из шланга не выливалась. К освобожденному кранику на бачке присоединяют шланг, идущий к пустой бутылке, куда предполагается сливать старую гидравлическую жидкость.
• Основной объем жидкости удобнее всего откачивать шприцом и сливать в отдельную бутылку. Когда жидкости останется совсем мало переходим к следующему пункту.
• Провести заливку рабочей жидкости в расширительный бак до верха.
• Далее следует покрутить рулевым колесом из стороны в сторону (от упора до упора) несколько раз с тем, чтобы через шланг вытекла оставшаяся в системе старая жидкость. Поскольку новая жидкость вытесняет старую, не забываем следить за уровнем масла в бачке, чтобы в шланг не попал воздух.
• При падении уровня жидкости вновь доливаем ее.
• Запустите двигатель на 2-3 секунды и заглушите. Это делается для того, чтобы жидкость начала распространяться по системе.

Откачка масла шприцом

• Далее следует долить рабочую жидкость в бачок до уровня отметки MAX и повторить процедуру с запуском двигателя. Этот цикл повторить 3-5 раз.
• Сигналом к прекращению прокачки является тот факт, что в сливную бутылку перестает попадать воздух из возвратного шланга. Это означает, что в гидравлической системе воздуха больше не осталось, а бачок попадает свежая чистая жидкость.
• После этого нужно установить на место возвратный шланг (подсоединить к расширительному бачку, где он был изначально установлен).
• Вновь наполнить бачок до уровня MAX, после чего запустить двигатель.
• Для прокачивания гидроусилителя необходимо 4-5 раз медленно покрутить рулем от левого до правого упора. В местах упоров делать паузы на 2-3 секунды. Если воздух остался, он должен выйти в расширительный бак. В процессе проверки следим за тем, чтобы насос не издавал посторонних шумов.
• Сигнализатором того, что прокачка закончилась, будет отсутствие на поверхности жидкости в бачке воздушных пузырьков.
• После этого плотно закройте расширительный бак.

Прокачка системы ГУР

Прокачку системы также можно осуществлять без запуска двигателя, “на холодную”. Для этого достаточно вращать рулем от левого до правого упоров. При этом старая жидкость и воздух выходят из системы. Однако большинство автопроизводителей все же советуют прокачивать систему с запущенным двигателем.

Уровень жидкости в бачке должен находиться между отметками MIN и MAX. Помните, что при нагреве жидкость расширяется, поэтому не следует наливать ее сверх имеющейся отметки.

Усиление конструкции

Во время эксплуатации может произойти деформация тяги, что приводит к тому что управлять внедорожником станет невозможным.

Решается такая проблема обычной заменой на новую деталь, но что делать если на УАЗе такая ситуация возникает постоянно, из за эксплуатации автомобиля в суровых условиях? Вопрос решается довольно просто, простым усилением конструкции. Для этого берется стальная пластина 2-3 миллиметра или стальной уголок, и приваривается к конструкции тяги, и при помощи болгарки убирается ненужный металл.

После всех сварочных работ изделие в два слоя покрывается краской. Благодаря этим простым действиям можно произвести усиление рулевого механизма.

Комплект поставки ГУР

1 Вал карданный	1	24 Шланг нагнетающий	1
2 Бачок	1	25 Шланг сливной	1
3 Гайка опоры	1	26 Болт М6х50	1
4 Клин М8	1	27 Болт М8х20	4
5 Кольцо резиновое	1	28 Болт М8х40	10
6 Кронштейн бачка	1	29 Болт М12х30	2
7 Кронштейн насоса	1	30 Болт-штуцер М14	1
8 Надставка РК	1	31 Болт-штуцер М16	2
9 Наконечник	1	32 Гайка М6	1
10 Насос	1	33 Гайка М8	6
11 Опора РК	1	34 Кольцо медное д16	6
12 Планка	1	35 Обойма д12	1
13 Проставка	1	36 Обойма д16	1
14 Ремень О-1150	2	37 Шайба опорная д6	1
15 Рулевая колонка	1	38 Шайба опорная д8	5
16 Рулевой механизм	1	39 Шайба опорная д12	2
17 Скоба	1	40 Шайба пружинная д6	1
18 Сошка	1	41 Шайба пружинная д8	5
19 Упор	1	42 шайба пружинная д12	2
20 Хомут бачка	1	43 Шплинт	1
21 Шайба РК	1	44 Хомут на д16	2
22 Шкив	1	45 Хомут на д20	2
23 Шланг всасывающий	1	46 Масло «Р»	1,5 л

Цветовая классификация

Руководствоваться только цветовой градацией при выборе масла неправильно, хотя такая практика широко распространена среди автовладельцев. Также часто указывается какого цвета жидкости можно смешивать, а какие не стоит.

Красное трансмиссионное масло ATF, как правило синтетическое, эталонной считается марка Dexron от General Motors, но есть продукты других производителей, такие как Revenol, Motul, Shell, Zic и т.д.

Желтое, производимое концерном Daimler и по его лицензии масло, используется в гидроусилителях Mercedes-Benz. Бывает синтетическим и минеральным.

Зеленое масло. В большинстве своем многофункциональные и универсальные жидкости, по составу могут быть как синтетическими так и минеральными. Используются в гидроусилителях, подвеске и других системах, предусматривающих работу на жидкостях. Смешивать с другими цветами нельзя, за исключением случаев, когда производителем заявлена полная совместимость, например Comma PSF MVCHF совместима с некоторыми видами Dexron.
