Рулевое управление уаз хантер с гидроусилителем схема

Виды двигателей и объем масла в гидроусилителе

Сколько заливать масла в ГУР – 0.94 литра

С самого начала серийного производства УАЗ Патриот комплектовался одним из четырех двигателей:

1. ЗМЗ-51432

• Диаметр цилиндра – 94 миллиметра.
• Ход поршня – 87 миллиметров.
• Рабочий объем – 2235 кубов.
• Пиковая мощность на выходе – 114 лошадиных сил/84 киловатта (при 3500 об/мин).
• Пиковый вращающий момент – 270 ньютонов на метр (при от 1800 об/мин и до 2800 об/мин).

2. Iveco F1A

• Изготовитель устанавливаемого мотора – Iveco.
• Тип мотора – четырехцилиндровый дизельный с рядным расположением цилиндров.
• Диаметр цилиндра – 87 миллиметров.
• Ход поршня – 94 миллиметра.
• Рабочий объем – 2287 кубов.
• Пиковая мощность на выходе – 116 лошадиных сил/85 киловатт (при 3900 об/мин).
• Пиковый вращающий момент – 270 ньютонов на метр (при 2500 об/мин).
• Количество клапанов в ГБЦ – 16.
• Степень сжатия в камере сгорания – 19.
• Тип системы питания – Common Rail.
• Тип системы охлаждения – жидкостная.

3. ЗМЗ-409051

• Изготовитель устанавливаемого мотора – Заволжский моторный завод.
• Ход поршня – 94 миллиметра.
• Рабочий объем – 2693 кубов.
• Пиковая мощность на выходе – 147 лошадиных сил/108 киловатт (при 5000 об/мин).
• Пиковый вращающий момент – 235 ньютонов на метр (при 2650 об/мин).
• Количество клапанов в ГБЦ – 16.
• Степень сжатия в камере сгорания – 9,8.
• Тип системы охлаждения – жидкостная.

4. ЗМЗ-40906

• Изготовитель устанавливаемого мотора – Заволжский моторный завод.
• Тип мотора – четырехцилиндровый бензиновый с рядным расположением цилиндров.
• Диаметр цилиндра – 95.5 миллиметров.
• Ход поршня – 94 миллиметра.
• Рабочий объем – 2693 кубов.
• Пиковая мощность на выходе – 135 лошадиных сил/99 киловатт (при 4600 об/мин).
• Пиковый вращающий момент – 217 ньютонов на метр (при 3900 об/мин).
• Количество клапанов в ГБЦ – 16.
• Степень сжатия в камере сгорания – 9,2.
• Тип системы питания – распределённый впрыск топлива.
• Тип системы охлаждения – жидкостная.

Некоторые силовые установки при рестайлинге были доработаны до соответствия с экологическим стандартом Евро-3, а дизельные пропали из комплектаций. Что в ранних, что в более поздних моделях, везде используется одна трансмиссионная система, а именно механическая пятиступенчатая коробка перемены передач.

Особенности гидроусилителя руля

Прежде чем поставить ГУР, необходимо понять, что представляет собой рулевое управление. Понятно, что оно предназначено для изменения движения авто за счет поворота колес. На сегодняшний день практическая каждая машина оснащается ЭУР и ГУР. Каждый из этих усилителей призван улучшить управление авто и позволить удерживать автомобиль во время резкого вынужденного маневра. В базовую комплектацию современных машин входит усилитель рулевого управления.

Еще недавно на автомобили устанавливались реечные механизмы с гидроусилителем, а сегодня водитель может самостоятельно установить ГУР УАЗ от БМВ (7 версия). Насос БМВ, мощность которого не должна быть меньше 130 бар, монтируется на крепления помпы при помощи переходных пластин. Для соосности ремня со шкивом для насоса можно обратиться к токарю, который выточит плоский шкив. Для двигателя и генератора подойдет двухручейковый шкив от ГАЗ-24, при этом не потребуется переделок. Лучше всего использовать два ремня. Один штатный: шкив-генератор-помпа, другой с размерами 1250: шкив-генератор-насос ГУР. Можно использовать шланги от БМВ.

ЭУР для «буханки»

Уже в конце прошлого века стали предприниматься попытки вытеснить из рулевого управления гидравлику. И некоторые модели автомобилей сегодня оснащаются электромеханическими усилителями. Принципы действия гидроусилителя (ГУР) и электроусилителя (ЭУР) во многом схожи. Водителем при повороте руля закручивается торсион — этот элемент является очень чувствительным, так как именно он посылает сигнал компьютеру. Тот в свою очередь посылает команду электромотору, подкручивающему рулевой вал, что приводит к снижению усилия на руле.

Повсеместному распространению этих усилителей препятствует сегодняшний 12-вольтовый стандарт автомобильного электрооборудования. Именно поэтому установка ГУР и ЭУР проводится на небольших машинах.

Урон корпуса гидроусилителя

Одной из причин неисправности гидроусилителя руля у УАЗ Хантер может быть урон корпуса данного устройства. Корпус гидроусилителя может быть поврежден в результате столкновения с препятствиями на дороге, несчастного случая или долговременного воздействия коррозии.

Урон корпуса гидроусилителя приводит к проникновению внешних веществ внутрь устройства, что может вызвать его поломку. Коррозия, например, может привести к течи гидроусилителя или неисправности его внутренних механизмов.

Для устранения поломки, связанной с уроном корпуса, необходимо произвести замену самого корпуса или его поврежденных частей. В случае коррозии рекомендуется также проверить состояние всех элементов гидроусилителя, чтобы исключить возможность повторного повреждения.

Устранение урона корпуса гидроусилителя требует определенных знаний и навыков, поэтому, если вы не уверены в своих способностях, лучше обратиться к профессионалам. Специалисты проведут диагностику поломки и выполнят все необходимые ремонтные работы.

Гидроусилитель или электроусилитель руля на Буханку: что лучше?

Одним из основных преимуществ гидроусилителя руля перед ЭУР считается более дешевая стоимость системы. Кроме того, в отличие от ЭУР, ГУРы обладают повышенным запасом мощности.

Минусы таких усилителей следующие:

1. В системах ГУР нужно регулярно проводить проверку уровня масла в расширительном бачке. Как и любой другой расходный материал, эта жидкость со временем теряет свои характеристики, а из-за ее низкого уровня в работе системы могут возникнуть неполадки.
2. ГУР требует правильной эксплуатации, соблюдения определенных правил.
3. Работа гидроусилителя зависит от работоспособности двигателя. Если мотор отключен, то повернуть руль будет очень тяжело.
4. ГУР состоит из многих элементов, среди которых шланги и ремни, за которыми нужно постоянно следить. При наличии повреждений и трещин ремешки подлежат замене, а повреждения патрубков могут привести к утечке масла из системы (автор видео — Роман Петров).

Что касается ЭУР, то такие системы имеют больше преимуществ. Из-за простой конструкции системы автовладелец может сэкономить место в подкапотном пространстве при установке. В отличие от гидроусилителей, при использовании ЭУР водителю не придется регулярно проверять состояние ремней, патрубков и уровень масла в бачке. Кроме того, автовладелец машины с ЭУР может самостоятельно настроить усилие поворота руля, то есть подстроить систему под свои нужды.

Из недостатков электроусилителя следует выделить:

1. По сравнению с гидроусилителем — более высокая стоимость системы, по этой причине многие автовладельцы ставят ан буханку именно ГУР.
2. Невысокий запаса мощности.
3. Более дорогой ремонт узла в случае его выхода из строя.

Замена масла и дефектовка

Так как наш УАЗ обычно очень много передвигается по бездорожью, то нередко бывает так, что из него начинает течь масло. И гидроусилитель руля здесь совсем не исключение: преодоление сложных преград обычно плохо сказывается на нем, хоть и на этой машине его обычно делают надежным. Если начало течь масло, нужно осмотреть все узлы и заменить прокладки. Мы расскажем, как проверить где же течет масло в процессе замены масла на этом автомобиле.

Сначала нужно чтобы двигатель автомобиля остыл, следовательно, и масло в нем остынет и не будет риска обжечься пока мы будем в нем ковыряться. Пока машина остывает мы займемся поискам какой-нибудь емкости, чтобы слить старую жидкость.

Идеально подойдет то, что сможет влезть под машину, потому что нам нужно будет чтобы гравитация помогла нам слить по ровной шланге масло. Теперь необходимо осмотреть в какому состоянии расширительный бачок, если на нем есть трещинки и сколы, то вот и причина нашлась. Если же нет, то мы сливаем масло из бачка: аккуратно снимаем шланг в его нижней части и одеваем другой, который своим вторым концом уже опущен в емкость.

Теперь нужно запустить двигатель и покрутить руль в разные стороны, чтобы насос перекачивал жидкость и вся она в итоге стеклась к нам в емкость. Теперь нужно взглянуть на все патрубки, которые имеет гидроусилитель руля, проверить их целостность и осмотреть сам узел механизма. Скорее всего, на патрубках или на узле механизма вы сразу заметите потеки масла или трещинки какой-то из прокладок. Если же была обнаружена лопнувшая прокладка или трещинка в патрубке, то их нужно заменить перед тем, как наливать новое. Следующим нашим шагом будет заливка в бачок нового масла. Все заменили, течь устранена, патрубок замене на новый и гидроусилитель, в общем, имеет вид прямо как из завода. Теперь мы заливаем новое масло в расширительный бачок нашего УАЗ. Заливаем мы его на две трети и ставим поблизости канистру с остатками.

Теперь запускаем двигатель и снова двигаем из стороны в строну рулевою колесо

Важно, чтобы крышка заливной горловины бачка осталась открытой, чтобы выдавливаемый жидкостью воздух имел возможность куда-то выйти.. Попутно следим, чтобы жидкость из бачка не ушла полностью, иначе насос начнет закачивать в систему воздух, а мы, наоборот, от него избавиться стараемся, так что сразу же заливаем масло

Руль нашего УАЗ нужно вращать до тех пор, пока мало в бачке не перестанет уходить. Когда заметили этот радостный момент, то перестаем вращать руль и глушим мотор. Доливаем масло в бачек до нужной отметки и закрываем крышку заливной горловины. Теперь руль при движении должен вращаться мягко, а авто будет поворачивать более плавно

Попутно следим, чтобы жидкость из бачка не ушла полностью, иначе насос начнет закачивать в систему воздух, а мы, наоборот, от него избавиться стараемся, так что сразу же заливаем масло. Руль нашего УАЗ нужно вращать до тех пор, пока мало в бачке не перестанет уходить. Когда заметили этот радостный момент, то перестаем вращать руль и глушим мотор. Доливаем масло в бачек до нужной отметки и закрываем крышку заливной горловины. Теперь руль при движении должен вращаться мягко, а авто будет поворачивать более плавно.

Да
Нет

Внешний вид

Пройдемся по внешности автомобиля, которая практически не изменилась со времен модели 469. Все те же кубические рубленые формы и полный минимализм. Но в этом и скрыто одно из достоинств авто. Оно все-таки предназначено для перемещения там, куда на других внедорожниках и не доберешься. И лишние элементы на кузове для этого ни к чему.

Внешний вид авто давно знаком. Все те же две горизонтальные зарешеченные и закругленные по краям широкие полосы, выполняющие роль радиаторной решетки, круглые выпирающие фары ниже которых расположились противотуманные фонари. Интересно, что поворотников впереди вообще нет, они имеются на боковой части возле лобового стекла. Бампер тоже остался без изменений – обычная штампованная балка с крюками сверху. И главное – никакого пластика.

Часть кузова, отведенная под салон, и вовсе по форме напоминает остекленный короб. Из примечательного в боковой части авто можно отметить только выступающую штамповку кузова, формирующую колесные арки. Завесы дверей никто так и не прятал, они так и остались снаружи кузова. Зато здесь уже имеется отделочный пластик, который используется на ручках дверей и в качестве корпуса боковых зеркал.

Задок автомобиля — вертикальный. 5-я дверь – откидная, состоит из двух частей и на нижней из них закрепляется запасное колесо. Заднее световое оборудование очень простое и состоит из двух вертикальных блок-фар, совмещающих стоп-сигналы и поворотники.

В общем, экстерьер автомобиля очень прост и без всяких излишеств. Зато такой минимализм часто является только плюсом, особенно для любителей всяких тюнингов.

Блог про Уаз

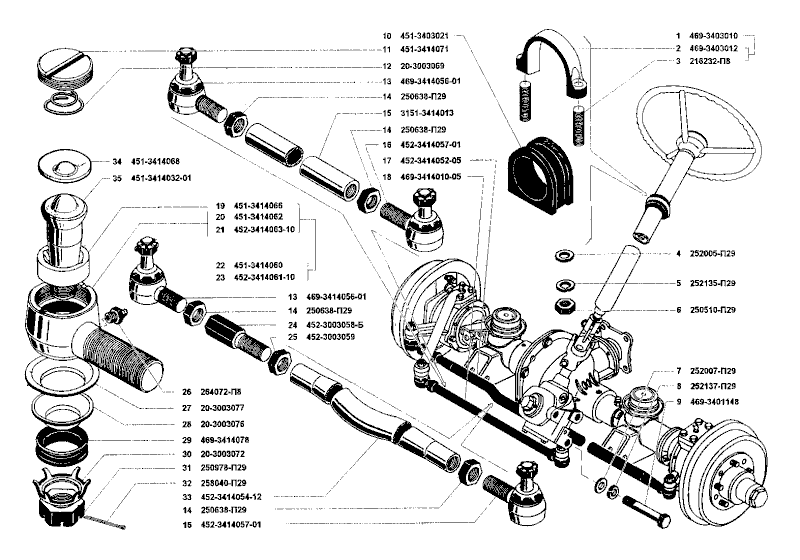

Рулевое управление Уаз Хантер состоит из рулевого механизма с гидроусилителем, рулевой колонки с рулевым и карданным валом, рулевого колеса и рулевого привода которые включает в себя две рулевые тяги, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

Рулевое колесо установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. Вал рулевого управления установлен в трубе рулевой колонки на двух подшипниках и передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.

Рулевой механизм типа винт — шариковая гайка — сектор, установлен в подкапотном пространстве, картер рулевого механизма прикреплен к раме болтами. Соединения шлангов с рулевым механизмом уплотнены медными шайбами. Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости.

Все

Для начала нужно узнать модель редуктора(редуктор текет да?) На Хантер ставили три разных фирмы,две российские и один китайский-после этого искать ремкомплект на него, перебрать

kolymbur, там вариантов ГУРа по годам множество было, вплоть до немецкого ZF. УАЗ большие мастера собирать внешне одинаковые машины из разных комплектующих.

Для уаза это вполне нормально.

Сними и сходи в уаз магазин запчастей

Шнкф вроде,как у меня. Тот болтик что ты закрутил просто контрящий эксцентриковую регулировочную гайку. У меня этот гур с завода капает по сошке с наступлением холодов

Virgill, Как-то спрашивал насчёт ремонта и регулировке в сервисе, те плевались со словами «заменим тебе резинки на какое-нибудь г. Будет ещё хуже» Я и забил.

С герметиком подтяни шланги

С ГУРом у меня постоянно такая беда была. Он то тёк, то потел. И перебирал его, и что только не делал. Ставил новый, и он тоже течь начинал через какое-то время. Один раз (не помню какой по счету) собрал его после замены всех прокладок и он перестал протекать. Качество ЗЧ овно, сборка овно, материал исполнения овно. И в совокупности тамкие проблемы вылазили.Как совет, менять прокладки до тех пор пока не найдешь рабочие.

Если на УАЗе, а также Лендровере и Гелике бежит масло, то это хорошо, значит масло ещё есть. Вот отсутствие течей масла у них должно настораживать, значит течь уже больше нечему :).

• Замена прокладки коллектора газель 405



• Как отрегулировать подсос на карбюраторе ваз 2107



• Какой кардан лучше для уаз патриот прямой или подвесной



• Схема подключения сигнала через реле на лада веста



• Чем смазывать шрус на уаз 469

Замена масла и дефектовка

Так как наш УАЗ обычно очень много передвигается по бездорожью, то нередко бывает так, что из него начинает течь масло. И гидроусилитель руля здесь совсем не исключение: преодоление сложных преград обычно плохо сказывается на нем, хоть и на этой машине его обычно делают надежным. Если начало течь масло, нужно осмотреть все узлы и заменить прокладки. Мы расскажем, как проверить где же течет масло в процессе замены масла на этом автомобиле.

Сначала нужно чтобы двигатель автомобиля остыл, следовательно, и масло в нем остынет и не будет риска обжечься пока мы будем в нем ковыряться. Пока машина остывает мы займемся поискам какой-нибудь емкости, чтобы слить старую жидкость.

Идеально подойдет то, что сможет влезть под машину, потому что нам нужно будет чтобы гравитация помогла нам слить по ровной шланге масло. Теперь необходимо осмотреть в какому состоянии расширительный бачок, если на нем есть трещинки и сколы, то вот и причина нашлась. Если же нет, то мы сливаем масло из бачка: аккуратно снимаем шланг в его нижней части и одеваем другой, который своим вторым концом уже опущен в емкость.

Теперь нужно запустить двигатель и покрутить руль в разные стороны, чтобы насос перекачивал жидкость и вся она в итоге стеклась к нам в емкость. Теперь нужно взглянуть на все патрубки, которые имеет гидроусилитель руля, проверить их целостность и осмотреть сам узел механизма. Скорее всего, на патрубках или на узле механизма вы сразу заметите потеки масла или трещинки какой-то из прокладок. Если же была обнаружена лопнувшая прокладка или трещинка в патрубке, то их нужно заменить перед тем, как наливать новое. Следующим нашим шагом будет заливка в бачок нового масла. Все заменили, течь устранена, патрубок замене на новый и гидроусилитель, в общем, имеет вид прямо как из завода. Теперь мы заливаем новое масло в расширительный бачок нашего УАЗ. Заливаем мы его на две трети и ставим поблизости канистру с остатками.

Теперь запускаем двигатель и снова двигаем из стороны в строну рулевою колесо

Важно, чтобы крышка заливной горловины бачка осталась открытой, чтобы выдавливаемый жидкостью воздух имел возможность куда-то выйти.. Попутно следим, чтобы жидкость из бачка не ушла полностью, иначе насос начнет закачивать в систему воздух, а мы, наоборот, от него избавиться стараемся, так что сразу же заливаем масло

Руль нашего УАЗ нужно вращать до тех пор, пока мало в бачке не перестанет уходить. Когда заметили этот радостный момент, то перестаем вращать руль и глушим мотор. Доливаем масло в бачек до нужной отметки и закрываем крышку заливной горловины. Теперь руль при движении должен вращаться мягко, а авто будет поворачивать более плавно

Попутно следим, чтобы жидкость из бачка не ушла полностью, иначе насос начнет закачивать в систему воздух, а мы, наоборот, от него избавиться стараемся, так что сразу же заливаем масло. Руль нашего УАЗ нужно вращать до тех пор, пока мало в бачке не перестанет уходить. Когда заметили этот радостный момент, то перестаем вращать руль и глушим мотор. Доливаем масло в бачек до нужной отметки и закрываем крышку заливной горловины. Теперь руль при движении должен вращаться мягко, а авто будет поворачивать более плавно.

Да
Нет

Фильтр автомобиля УАЗ Патриот

Конструкторы Patriot применили в системе гидравлического усиления фильтрующий элемент. Он необходим для очистки постоянно циркулирующего масла. Замену этого расходного компонента рекомендуется производить вместе с заливкой новой жидкости. Перед покупкой настоятельно советуем проверить качество изделия, а лучше заранее определиться с вариантом.

Завод ставит на свои УАЗ Патриот качественные фильтры, поэтому при смене не спешите выкидывать расходник, а попытайтесь прочитать на нем его «реквизиты». Номер и данные предприятия-изготовителя элемента помогут подобрать нужный вариант. Специалисты советуют обратить взор на изделие «Ливны 4310-3407359-10».

Именно этот фильтр показан здесь на фото.

Выбор жидкости для руля

Масло в гидравлическом усилителе рулевого управления – это главный элемент для безопасного и комфортного передвижения внедорожника. В инструкции по эксплуатации указано, что жидкость для гидроусилителя руля в УАЗ Патриот меняют один раз в два года или набрав необходимый пробег авто. Смена масла зависит от стиля вождения и интенсивности эксплуатации внедорожника.

Заливать в автомобиль можно масло для автоматической коробки передач. Все жидкости для гидроусилителя рулевого управления можно разделить по таким критериям, как цвет, разновидность и состав. Рекомендованное масло для гидроусилителя руля — Mobil ATF 220, объемом 2 литра.

По составу, масла гидроусилителя руля делятся на минеральные, полусинтетические и синтетические. Нельзя смешивать между собой жидкости на синтетической и минеральной основе, так как виды присадок в них отличаются.

Чтобы правильно выбрать жидкость для системы гидроусилителя, следует ознакомиться с рекомендациями завода производителя. Зачастую информация о масле гур указана на расширительном бачке или крышке. Именно поэтому, замена жидкости гидроусилителя руля на УАЗ Патриот проводится в соответствии с инструкцией и рекомендациями автопроизводителя.

Диагностика и регулировка рулевого механизма УАЗ-Охотник 315195, УАЗ-31519

Рисунок 1. Рулевой механизм с гидроусилителем GUR UAZ-Hunter 315195, УАЗ-31519

1. гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40. уплотнительные кольца; 3. стакан; 4, 11. упорные подшипники; 7. поршневая рейка; 8. винт; 9. картер; 10, 18. контакты; 12. соединение шлангового шланга; 13. подключение сливного шланга; 14. втулка; 15. манжета; 16. торсион; 19. шаровой кран; 20. шары; 22. канал в картере; 25. сошка; 26. гайка сошки; 27. защитная нижняя крышка; 28. стопорные кольца; 29. регулировочные шайбы; 30. опорный вал сошки; 31. ролики; 32. стержень сошки; 33. защитная верхняя крышка; 34. ротор; 35. защитный колпачок; 36. корпус распределителя; 38. канал в корпусе распределителя; 39. болты крепления корпуса распределителя к картеру

— Снимите рулевой механизм.

— Закрепите рулевой механизм в тисках так, чтобы отверстия для слива и слива (отверстия под фитингами) были у основания.

— Слейте масло из механизма, повернув ротор 34 (рисунок 1) или рулон катушки вручную.

— Надавите рукой на ротор или вал катушки вдоль оси и встряхните сошку 25 (см. Рис. 1).

— Если имеется осевое смещение ротора или вала катушки, необходимо отрегулируйте тягу упорных подшипников 4 и 11.

— Чтобы отрегулировать упорные подшипники с бородой и молотком, выпрямите шарик чашки 3, который запечатан в канавки стенки картера.

— Снимите зазор, повернув стекло или гайку по часовой стрелке.

— Проверьте крутящий момент ротора или вала катушки в упорных подшипниках, он должен составлять 2 Нм (0,2 кг / см).

— Если в среднем положении вала сошки УАЗ-315195, УАЗ-31519, когда вы качаетесь на сошке, ощущается зазор, отрегулируйте передачу, повернув гайку 26 и удалив сошку.

— Снимите верхнюю и нижнюю 27 и 33 защитные крышки.

— Снять стопорные кольца 28 и прокладки 29. Ослабьте стопорные гайки и ослабьте стопорные болты 26 двумя или тремя витками.

— Выровнять прокладки 29.

— Вращая опорные опоры 30 со спинкой против часовой стрелки (если смотреть со шлицевого конца вала соска), снимите зазор в зацеплении.

— Отрегулируйте положение в положении вала сошки UAZ-Hunter 315195, УАЗ-31519, соответствующего среднему положению сектора зуба.

— Проверьте момент проворачивания сошки, он должен находиться в пределах 35-45 Нм (3,5-4,5 кг / см) при прохождении через среднее положение.

— Установите регулировочные шайбы 29 и стопорные кольца 28, согнуть одну из антенн в обоих регулировочных шайб в паз опорного вала сошки.

— Заверните стопорные болты и контргайки 25 с крутящим моментом 8-10 Нм (0,8-1,0 кг / см).

— Установите детали в порядке, обратном снятию.

— Удалите воздух из системы рулевого управления с усилителем.

Если гидравлический усилитель UAZ-Hunter 315195, УАЗ-31519 выходит из строя, в результате повреждения насоса, разрушения шланга или приводного ремня насоса или буксировки

Инструкция по установке гидроусилителя своими руками

Установка гидроусилителя на УАЗ осуществляется в несколько этапов:

1. Сначала осуществляется монтаж второго шкива для установки ремешка. Приложите устройство, замерьте все необходимые расстояния, после того, как вы поймете, как совместить шкив, установите его и затяните болты (использовать нужно более длинные, поскольку родные не станут). Непосредственно сам шкив нужно напрессовать на имеющийся шкив коленчатого вала.
2. Следующим шагом будет монтаж кронштейна на силовой агрегат. Возьмите кронштейн, который будет крепить насос ГУР УАЗ и установите его на место монтажа топливного фильтра, зафиксируйте все гайки. Остается место для третьего крепления, но поскольку соответствующего отверстия для фиксации нет, придется самостоятельно просверлить его, для этого придется демонтировать клапанную крышку. Перед сверлением все отверстия, в которые может попасть металлическая стружка, нужно закрыть. После выполнения этих действия сам насос устанавливается на шкив и кронштейн, затем надевается ремешок.
3. Если есть необходимость, то рулевой редуктор, а также головку штуцера необходимо будет подточить.
4. Затем осуществляется установка этого редуктора на раму, при этом все открытые участки нужно закрасить. Магистраль высокого давления нужно зафиксировать в редукторе, после чего этот элемент выводится с нижней стороны радиаторного устройства и фиксируется при помощи уже имеющихся болтов.
5. На завершающем этапе происходит монтаж расширительного бачка, всех оставшихся магистралей, а также прокачивание системы. Установка бачка производится в любом удобном месте, но учтите, что магистрали не должны перегибаться. Кроме того, уровень жидкости в бачке должен быть в любом случае выше, чем в насосе. Когда магистрали будут установлены, в бачок заливается рабочая жидкости, сама прокачка осуществляется на подвешенных колесах.

Комментарии 18

Где то на форуме видел, электроусилитель, от.тойоты королы переделок минимум.на разборе стоит 3 тыр.

У меня такой стоит, не жалуюсь.Новый за 5 руб это же бесплатно!

У нас сейчас на помойках ничего не найдёшь ! Бомжы продают всё что продаёться ! в первую очередь металл и бумагу !Это вам хорошо плюнул в сторону Японии и через минуту в японца попал

Всем спасибо !Вывод один:Что за УАЗ если с ним не надо возиться Если не хочешь копаться в грязи купи кукурузу и будь доволен !

Ну по большому счёту не гур гудит а насос …на газ 66 нашем тоже ездили и гудели пока вдруг вместо веретёнки залили ATF II себе на УАЗ поставил насос от ниссан выбор был .И с обратной связью тоже поколдовать можно дроссель в ВВ шланг поставить или шкив на насос больше поставить и ос возрастёт.И если цена 5000р то почему не взять.

У нас на уазике такой стоит, достался за бутылку БУ. Поставили всё норм только крепление сначала самодельное сделали. Крепление сломалось быстро, нашли заводское, поставили поездили, побежало масло. Говорят это болезнь и делать бесполезно. Отец залил какую то присадку бежать перестало. Руль крутиться оч легко(как будто к колёсам неприкручен) Всё нравится)

когда человек ездит без гура. думаю любому рад будет! ничо музыку погромче и сидиии верти бублик!))))

это точно ! Тем более что после регулировки обычный рулевой механизм немного пережали и новое масло как вазелин на морозе ( у нас сейчас — 37) + 33″ калоши, руль как будто приварили.

Борисовские ГУРы в принципе неплохие, если правильно собрать. А так, как обычно собирают, у них косяки с тем, что они гудят и иногда отказываются «усиливать» вращение руля в одну сторону (обычно влево), что связано с износом втулок, либо старением масла. Вобщем все те же косяки, что и на Волгах. Лечится кап.ремонтом с правильной сборкой/регулировкой и заливкой нормального масла. За 5000 все вместе — сам бы с руками оторвал, ибо к этим ГУРам даже демпфер на рулевую трапецию не нужен, т.к. держат ништяк.

• Датакам видеорегистратор замена аккумулятора



• Инструкция по установке пантера slk 350sc



• Рено логан установка линз



• Регулировка холостого хода тойота камри



• Установка панели приора на ваз 21099

Немного о масляном шланге в Патриоте

Этот магистральный элемент служит для соединения насоса с рулевым механизмом

Он не славится надежностью, поэтому владельцу нужно проявлять к нему повышенное внимание. Если водитель замечает запоздалую реакцию колес на вращение руля, что особенно ярко может проявляться на скорости, то это должно стать сигналом к проверке и последующей замене шланга

«Благодаря» низкокачественным материалам изготовления этот шланг склонен спустя некоторый пробег раздуваться, а это потеря давления в системе.

Такое состояние элемента может спровоцировать порыв, что является предпосылкой возникновения аварийной ситуации. Здесь водителю нужно иметь при себе запасной шланг. Приобрести его не проблема, главное знать артикул – «3163-00-3408150-01». Этот вариант изделия заручился поддержкой у многих владельцев. После замены потребуется прокачка системы. Она позволит удалить остатки воздуха в контуре.
Шланг «3163-00-3408150-01» представлен на фото.

Особенности некоторых моделей УАЗ

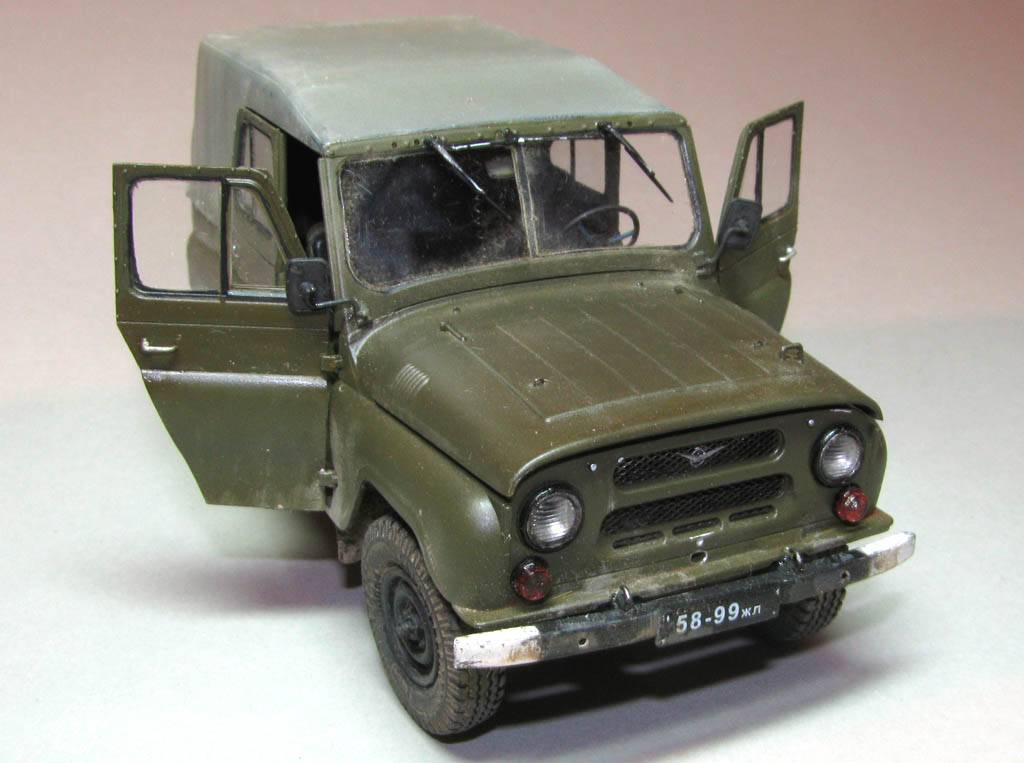

В 1972 году Ульяновским заводом по заказу вооруженных сил был выпущен первый внедорожник УАЗ 469, который характеризуется высокой функциональностью, надежностью и практичностью. По своему внешнему виду УАЗ 469 напоминает американский джип, неудобный, но крепкий и надежный во время езды по бездорожью.

В комплектацию вездехода входит четырехступенчатая коробка передач с синхронизаторами на III и IV передачах. Также он получил дополнение в виде двухступенчатой раздаточной коробки (демультипликатор). Данная модель потребляет меньшее количества топлива, на 100 км его расход составляет 10,6 л. От УАЗ 469 Хантеру перешла передняя пружинная подвеска, гидроусилитель руля и дисковые тормоза.

Классика — 469 модель

Преемник предыдущей модели обновленный УАЗ 31514 полноприводный, с повышенной проходимостью. Этот автомобиль отличает появившаяся металлическая крыша, рессорная подвеска, на машине устанавливаются обычные или редукторные ведущие мосты.

УАЗ 31514 был поставлен на конвейер в 1993 году. Помимо внешних изменений, модернизация коснулась и салона автомобиля. Появилась декоративная отделка, мягкая обивка, комфортные сиденья, которые можно регулировать и откидывать, подлокотники. Этот автомобиль относится к классу комфортных и неприхотливых. Чаще всего его используют в тундре или в горных районах, он принимает участие в гонках внедорожников, а также используется как служебный транспорт (скорая помощь, полиция).

Для чего он нужен в автомобиле?

В современном автомобильном мире производители стремятся повысить комфорт в управлении. Это не обошло стороной и «брутальный» российский внедорожник UAZ Patriot. Во время руления владелец вращает «баранку», но делает это с легкостью, поскольку ему на помощь приходит указанный усилитель. Все это происходит при работе мотора, поскольку привод усилителя осуществляется от вращающегося шкива коленчатого вала. Попробуйте вращать руль на незаведенном «движке» Патриота. Да это тренажерный зал! Езда по бездорожью превратится в испытание, которое выдержит не каждый владелец.

Благодаря усилителю водитель может крутить руль одним пальцем. Как же это стало возможным? Основным действующим «лицом» в механизме усиления является насос. Он получает момент вращения от коленвала. Для такой передачи конструкторы применили ремень. Насос генерирует давление жидкости, а она в свою очередь направляется непосредственно в рулевой механизм. Именно за счет «работы» масла водитель получает в результате такое бесценное «облегчение» вращения руля.

Для обеспечения циркуляции в системе присутствует специальный магистральный шланг, о котором поговорим подробнее. Он имеет свой ресурс, поэтому владельцу следует быть внимательней и следить за его состоянием и периодичностью замены.

Поскольку коснулись данного «ремонтного» момента, то заметим, что в перечень таковых процедур касаемо ГУР Патриота специалисты также включают замену:

• шланга;
• рабочей жидкости (масла);
• насосного агрегата.

Мы рассмотрели основные направления ремонта, без которых нормальное функционирование механизма усиления может только сниться беззаботному владельцу.
